AFS23-37 - Græstrimmer BOSCH - Gratis brugsanvisning og manual

Produkttype	Elektrisk buskrydder
Mærke	Bosch
Model	AFS23-37
Nominel optaget effekt	1000 W
Tomgangshastighed (klinge)	7000 omdr./min
Tomgangshastighed (spole)	6000 omdr./min
Skærebredde (klinge)	23 cm
Skærebredde (spole)	37 cm
Tråddiameter	3,5 mm
Trådtype	Snoet tråd
Klingetype	3-tands klinge
Vægt	5,7 kg
Forsyningsspænding	230 V AC, 50 Hz
Beskyttelsesklasse	Dobbelt isolering (klasse II)
Lydtryksniveau (klinge)	83 dB(A)
Lydtryksniveau (spole)	85,5 dB(A)
Lydeffektniveau (klinge)	94 dB(A)
Lydeffektniveau (spole)	97 dB(A)
Vibration (klinge)	4 m/s²
Vibration (spole)	5 m/s²
Justerbart håndtag	Ja
Medfølgende tilbehør	Beskyttelsesdæksel, skulderrem, trådspole, klinge, anti-tilbageslag beskyttelse

Ofte stillede spørgsmål - AFS23-37 BOSCH

Hvad gør jeg, hvis buskrydderen ikke starter?

Kontroller netspændingen, stikket, forlængerledningen og sikringen. Hvis motorbeskyttelsen er aktiveret, lad apparatet køle af og genstart det.

Hvordan udskifter jeg skæretråden?

Tag stikket ud, fjern den brugte spole, klip en ny tråd på 3,5 mm diameter, vikl den ind i spolen i henhold til vejledningen, og monter spolen igen.

Hvad gør jeg, hvis klingen sidder fast?

Tag stikket ud, kontroller undersiden og fjern forhindringer (græs, grene). Brug beskyttelseshandsker.

Hvordan justeres håndtaget?

Håndtaget er justerbart. Løsn låsemekanismen, juster til ønsket position, og stram derefter. Se figur I i vejledningen.

Hvilke typer skæring kan udføres?

Med klingen: skære buske, mindre træer, unge planter. Med spolen: trimme, tynde ud, fjerne ukrudt, langt græs, brændenælder.

Hvordan vedligeholder jeg buskrydderen?

Brug handsker, kontroller skruernes tilspænding, rengør skærehovedet og beskyttelsesdækslet med en blød børste. Udskift slidte dele med originale Bosch-dele.

Hvad gør jeg ved kraftige vibrationer?

Kontroller klingen (slid, montering), tråden (revet), trådhovedet (tilstoppet), klingemøtrikken (løs). Stram møtrikken til 20 Nm og sørg for korrekt centrering.

Kan jeg bruge buskrydderen i regn?

Nej, apparatet må ikke udsættes for regn eller bruges i fugtigt vejr. Brug det kun i tørt vejr.

Hvordan opbevares apparatet?

Rengør det, opbevar det på et tørt sted utilgængeligt for børn. Dæk klingen med en beskyttelse. Du kan demontere skaftet til kompakt opbevaring.

Hvor finder jeg reservedele?

På Bosch hjemmeside (www.bosch-pt.fr) eller hos Bosch kundeservice. Angiv 10-cifret varenummer på typeskiltet.

BRUGSANVISNING AFS23-37 BOSCH

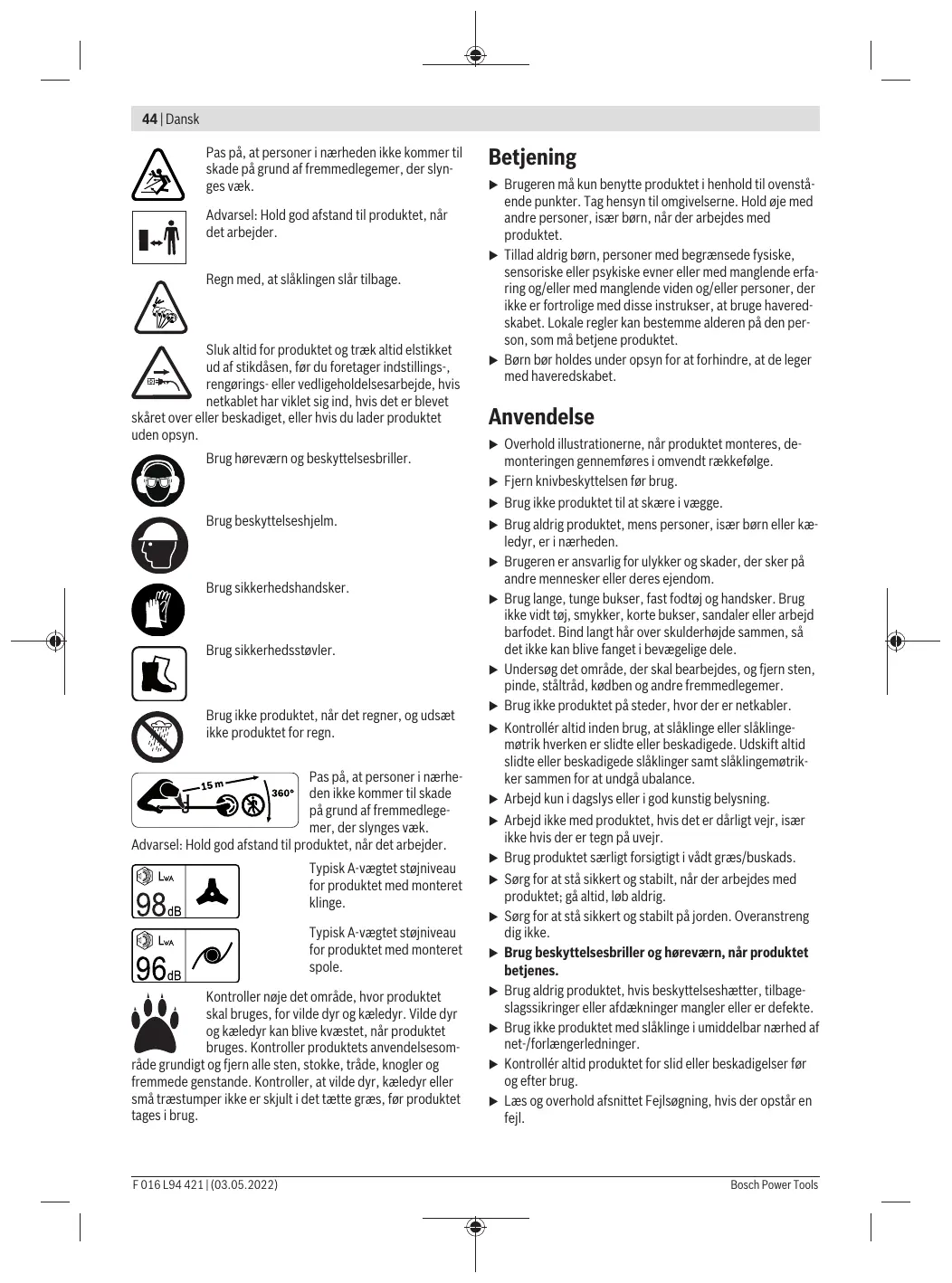

Sikkerhedsinstrukser

Bemærk! Læs følgende instrukser omhyggeligt. Gør dig fortrolig med produktets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug.

Forklaring af symbolerne på produktet

Generel sikkerhedsadvarsel.

Advarsel: Læs betjeningsvejledningen igennem, før produktet tages i brug.

Pas på, at personer i nærheden ikke kommer til skade på grund af fremmedlegemer, der slynges væk.

Advarsel: Hold god afstand til produktet, når det arbejder.

Regn med, at slæklingen slår tilbage.

Sluk altid for produktet og træk altid stikket ud af stikkontakten, før du foretager indstillings-, rengørings- eller vedligeholdelsesarbejde, hvis netkablet har viklet sig ind, hvis det er blevet beskadiget, eller hvis produktet har været udsat for regn eller fugt.

Brug høreværn og beskyttelsesbriller.

Brug sikkerhedshandsker.

Brug sikkerhedsstøvler.

Brug ikke produktet, når det regner, og udsæt ikke produktet for regn.

Pas på, at personer i nærheden ikke kommer til skade på grund af fremmedlegemer, der slynges væk.

Advarsel: Hold god afstand til produktet, når det arbejder.

Typisk A-vægtet støjniveau for produkt med monteret klinge.

Typisk A-vægtet støjniveau for produkt med monteret spole.

Kontroller nøje det område, hvor produktet skal bruges, for vilde dyr og kæledyr. Vilde dyr og kæledyr kan blive kvæstet, når produktet bruges. Kontroller produktets anvendelsesområde grundigt og fjern alle sten, stokke, tråde, knogler og fremmede genstande. Kontroller, at vilde dyr, kæledyr eller små træstumper ikke er skjult i det tætte græs, før produktet tages i brug.

räde grundigt og fjern alle sten, stokke, träde, knogler og fremmede genstande. Kontroller, at vilde dyr, kæledyr eller sma traestumper ikke er skjult i det tætte græs, førproduktetages i brug.

Betjening

Brugeren må kun benytte produktet i henhold til ovenstående punkter. Tag hensyn til omgivelserne. Hold øje med andre personer, især børn, når der arbejdes med produktet. Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende viden og/eller personer, der ikke er fortrolige med disse instrukser, at bruge haveredskabet. Lokale regler kan bestemme alderen på den person, som må betjene produktet. Børn bør holdes under opsyn for at forhindre, at de leger med haveredskabet.

Anvendelse

Overhold illustrationerne, når produktet monteres; demonteringen gennemføres i omvendt rækkefølge. Fjern knivbeskyttelsen før brug. Brug ikke produktet til at skære i vægge. Brug aldrig produktet, mens personer, især børn eller kæledyr, er i nærheden. Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Brug lange, tunge bukser, fast fodtøj og handsker. Brug ikke løst tøj, smykker, korte bukser, sandaler eller arbejd barfodet. Bind langt hår over skulderhøjde sammen, så det ikke kan blive fanget i bevægelige dele. Undersøg det område, der skal bearbejdes, og fjern sten, pinde, ståltråd, knogler og andre fremmedlegemer. Brug ikke produktet på steder, hvor der er netkabler. Kontroller altid inden brug, at skærekniven og klingemøtrikken hverken er slidte eller beskadigede. Udskift altid slidte eller beskadigede skæreknive samt klingemøtrikker sammen for at undgå ubalance. Arbejd kun i dagslys eller i kunstig belysning. Arbejd ikke med produktet, hvis det er dårligt vejr, især ikke hvis der er tegn på uvejr. Brug produktet særligt forsigtigt i vådt græs/buskads. Sørg for at stå sikkert og stabilt, når der arbejdes med produktet; gå altid, løb aldrig. Sørg for at stå sikkert og stabilt på jorden. Overanstreng dig ikke. Brug beskyttelsesbriller og høreværn, når produktet betjenes.

Brug aldrig produktet, hvis beskyttelseshatte, tilbageslagssikringer eller afdækninger mangler eller er defekte. Brug ikke produktet med slakling i umiddelbar nærhed af net-/forlængerledninger. Kontroller altid produktet for slid eller beskadigelser før og efter brug. Læs og overhold afsnittet Fejlsøgning, hvis der opstår en fejl.

Opstår der et uheld, afbrydes produktet fra nettet, før du træffer andre foranstaltninger. - Brug ikke produktet, hvis du er træt eller syg, har nydt alkohol eller er påvirket af euforiserende stoffer eller medicin. Det kan være farligt at arbejde på skråninger:

Arbejd aldrig på alt for stejle skråninger.

• Man skal altid passe på det faste fodfæste på skråninger eller vådt græs.
• Arbejd altid på tværs af skråninger, aldrig op og ned. - Vær altid meget forsigtig, når du vender.

Sørg for, at hverken hænder eller fødder kommer i nærheden af de roterende skærelementer. Sluk altid for produktet, når det transporteres fra eller til arbejdsstedet. Sluk altid for produktet og træk altid netstikket ud af stikdåsen:

• før du lader produktet uden opsyn i et vist stykke tid
• for blokeringer afhjælpes
• hvis kablet har viklet sig ind
• før skæreudstyr udskiftes
• før produktet kontrolleres, rengøres eller der arbejdes på det
• efter kollision med fremmedlegemer; kontroller straks produktet for beskadigelser og skift kniven, hvis det er nødvendigt
• hvis produktet begynder at vibrere på en usædvanlig måde (kontroller straks)

Vent, til de roterende skæreelementer står helt stille, før de berøres. Skæreelementet roterer også, efter at der er slukket for motoren. Dette kan føre til kvæstelser.

Udfør ikke ændringer på produktet. Ikke tilladte ændringer kan forringe produktets sikkerhed og føre til mere støj og større vibrationer. Opbevar produktet et tørt og lukket sted, uden for børns rækkevidde. Stil ikke andre genstande oven på produktet. Brug kun tilbehør fra Bosch, der er anbefalet og godkendt til at blive brugt sammen med dette produkt. Bruges produktet (eller andre maskiner) i længere tid, udsættes brugeren for vibrationer, hvorved brugeren evt. kan få hvide fingre (Raynauds syndrom) eller komme til at lide under det såkaldte karpaltunnelsyndrom. Her er følesans og temperaturregulering nedsat, der kan opstå døvhed og en brændende følelse og endda nerve- og kredsløbsskader og vævsnekroser. Spørg din læge, hvis du konstaterer symptomer, der tyder på overbelastning som følge af vibrationer. Disse symptomer er forbundet med døvhedsfølelse, følelsesstab, kløe, stikkende fornemmelse, smerter, kraftløshed, ændret hudfarve eller hudtilstand. Disse symptomer opstår især i fingre, hænder eller håndled. Brug altid produktet med den rigtige påsats. Sørg for, at du altid holder produktet i det forreste og bageste håndtag, og begræns arbejdstiden, hvis det skulle være nødvendigt.

Regn med, at produktet slår tilbage, hvis kniven pludselig rammer en hård genstand, eller der klippes buske eller krat. Forsøg at reducere effekterne fra tilbageslag. Dette produkt er konstrueret til at blive brugt med et skulderbånd. Tilpas båndet, så produktet er udbalanceret rigtigt, derved er arbejdet med produktet ikke så trættende. Tildæk altid skæringen med egnet beskyttelsesanordning, når den transporteres og opbevares. Hold strømforsyningskablet væk fra skæreværktøjet.

Vedligeholdelse

Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive. Sikr, at alle møtrikker, bolte og skruer sidder rigtigt, så det er muligt at arbejde sikkert med produktet. Kontroller produktet og erstat for en sikkerheds skyld alle erber beskadigede dele. Sørg for kun at montere reservedele, der er godkendt af Bosch. Få produktet repareret på et autoriseret Bosch-værksted. Sikr for opbevaringen, at produktet er rent og fri for rester. Rengør det med en blød, tør børste efter behov. Fjern alle aflejringer mellem skærehovedet og beskyttelseshætten. Produktet kan skilles ad ved skaftet for at lette opbevaringen.

Elektrisk sikkerhed

Bemærk! Sluk for produktet og træk netstikket ud, før det vedligeholdes eller rengøres. Gør det samme, når strømkablet er beskadiget, hvis der er blevet skåret i kablet, eller hvis kablet har viklet sig sammen.

let, eller hvis kablet har viklet sig sammen.

Dit produkt er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande også 220 V eller 240 V). Brug kun godkendte forlængerledninger. Informationer fås på et autoriseret serviceværksted.

For at øge sikkerheden skal du bruge et HFI-relæ (FI) (RCD) med en fejlstrøm på maks. 30 mA. Dette HFI-relæ (FI) skal altid kontrolleres, før haveredskabet anvendes.

Hold netkablet og forlængerledningen væk fra bevægelige dele og undgå enhver form for beskadigelser af kablet/ledningen for at undgå kontakt med spændingsførende dele.

Kabelforbindelser (netstik og stikdåser) skal være tørre og må ikke ligge på jorden.

Netkablet og forlængerledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun benyttes, hvis de er i fejlfri tilstand.

Er produktets netkabel beskadiget, må det kun repareres på et autoriseret Bosch-værksted. Brug kun godkendte forlængerledninger.

Brug kun forlængerledninger, kabler, ledninger og kabeltromler, der overholder bestemmelserne i EN 61242/IEC

61242 eller IEC 60884-2-7, og som er af typen H05VV-F eller H05RN-F.

Hvis du har brug for en forlængerledning til drift af produktet, skal følgende ledningstværsnit overholdes:

Ledningstværsnit 1,25 mm² eller 1,5 mm² - Maks. længde 30 m til forlængerledninger eller 60 m til kabeltromler med HFI-relæ (FI).

Bemærk: Hvis der benyttes en forlængerledning, skal denne

• som beskrevet under sikkerhedsforskrifterne - være forsynet med en jordledning, der skal være forbundet med jordledningen til det elektriske anlæg via stikket.

Hvis du er i tvivl: Kontakt en uddannet elektriker eller henvend dig til det nærmeste Bosch serviceværksted.

FORSIGTIG: Ikke forskriftsmæssige forlængerledninger kan være farlige. Forlængerledning, stik og kobling skal være vandtætte og de skal være godkendt til udendørs

brug.

Tips vedrørende produkter, der ikke sælges i GB:

PAS PÅ: For din sikkerheds skyld er det nødvendigt, at stikket på haveredskabet forbindes med forlængerledningen.

Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller være overtrukket med gummi. Forlængerledningen skal benyttes med en træk-aflastning.

Symboler

Symbol	Betydning
↑	Bevægelsesretning
↑	Reaktionsretning
I	Tænding
○	Slukning
○○	Tilbehør/reservedele
○○	Bortskaffelse

Beregnet anvendelse

Produktet er egnet til at fjerne små buske af enhver art, til at skære unge planter, til at skære tilbage og til at tynde ud i og fjerne ukrudt, langt græs og brændenælder i almindelige haver og kolonihaver.

Tekniske data

Friskærer		AFS 23-37
Varenummer		3 600 HA9 ...
Nominal optagen effekt	W	1000
Omdrejningstal, ubelastet
- Slåklinge	min-1	7000
- Trådspole	min-1	6000
Skærebredde spele	cm	37
Skærebredde kniv	cm	23
Skæretrådens diameter	mm	3,5
Trådtypé		drejet
Knivtype		3-skær
Justerbart greb		●
Vægt svarer til EPTA-Procedure 01:2014	kg	5,7
Beskyttelsensklasse		☐/ II
Serienummer		se typeskit påprodukter

Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.

Støj-/vibrationsinformationer

	Trådspole		Kniv
Støjemissionsværdier beregnet ih. EN 50636-2-91
Produktets A-vægtede stojniveau er typisk:
- Lydtrykniveau	dB(A)		83
			85,5
	Trådspole		Kniv
- Usikkerhed K	dB	= 2,5	= 2,5
- Lydeffektniveau	dB(A)	94	97
- Usikkerhed K	dB	= 1	= 1
Samlede vibrationsværddier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 50636-2-91
- Vibrationseksponering \( a_h \)	\( m/s^2 \)	4	5
- Usikkerhed K	\( m/s^2 \)	= 1,5	= 1,5

Montering og drift

Tilslut ikke produktet til stikkontakten, så længe det ikke er samlet. ▶ Skærehovedet fortsætter med at rotere i et par sekunder, efter at produktet er afbrudt. Vent, til skærehovedet står helt stille, før produktet tændes igen. ▶ Sluk og tænd ikke for produktet hurtigt efter hinanden. Fjern græsrester fra skærehovedet, før skærehovedet skiftes. Det anbefales at bruge skæreelementer, der er godkendt af Bosch. Ved andre skæreelementer kan skæreresultatet afvige. ▶ Kontroller, at slåklingen er fast monteret med slåklingemøtrikken, når slåklingen bruges. Det anbefales at holde pauser ved længerevarende brug. Nummereringerne refererer til illustrationerne på billedsiderne.

Handling	Fig.	Side
Leveringsomfang	A	184
Beskyttelsenskappe monteres	B	185
Skaft føjesammen	C	185
Trådspole og tråd monteres	D	186
Slåklinge monteres	E	187-188

Handling	Fig.	Side
Montering af tilbageslagssikring/betjeningshenvisning til højrehändede	F	189
Montering af tilbageslagssikring/betjeningshenvisning til venstre-händede	G	189
Skulderbänd monteres	H	190
Greblængde indstilles
Forlængerledning anbringes	I	190
Tænd/sluk	J	191
Arbejdshenvisning	K	191
Rengøring	L	192
Lejrning skæretråd	M	193
Valg af tilbehør	N	193

Arbejdshenvisning

Anvendelsesområde	Skæreværktøj
Fjernelse af buske af erhver art	Slåklinge
Skæring af unve planter	Slåklinge
Tilbageskræing/udtynding	Trådspole
Fjernelse af ukrudt	Trådspole/slåklinge
Skæring af langt græs	Trådspole
Fjernelse af brændenælder	Trådspole/slåklinge

Fejlsøgning

Symptom	Muligårsag	Afhjælpning
Produkt kører ikke	Strøm er afbrudt	Kontroller ogænd for strømmen.
	Stikkontakt er defekt	Prøv en,anden stikkontakt.
	Forlæringerledning er beskadiget	Kontroller ledning og skift den,hvis den er beska-diget.
	Defekt/sprunget sikring	Udskift sikring.
	Overbelastningsbeskyttelse er udløst	Lad produit afkøle og start detigen.

48|Dansk

Symptom	Mulig ørsag	Afhjelpning
Produkt arbejder med afbrydser	Forlængerledning er beskadiget	Kontroller ledning og skift den, hvis den er beska-diget.Kontakt Bosch kundeservicen.
	Produktets indvendige ledninger er beskadiget	Kontakt Bosch kundeservicen.
Produkt skær er ikke	Slåklinge/trød beskadiget	Skift slåklinge/trød (brug altid havehandsker).
Forstørkede vibratio-ner	Slåklinge beskadiget	Skift slåklinge (brug altid havehandsker).
	Slåtråd revet i stykket	Skift slåtråd.
	Trådslåhoved savset	Rengør skærehovedet og fjern snavs.
	Slåklingemøtrik løs	Spænd slåklingemøtrikken med 20 Nm, vær op-mærksom på, at slåklinge, løbeskive og tryskiske er monteret centreret (brug altid havehandsker).
	Slåklinge er monteret forkert	Løsn slåklinge og monter den i midten. Kontroller føringsringene på slåklingen til justeringen i mid-ten.
Dårligt skæreresultat og resterende plan-testumper	Græs for hjot, for tæt	Græs for hjot: slås i etapper.Græs for tæt: arbejd med minre slåbrede pr.klipning.
	Slåklinge uskarp	Drej/skift slåklinge.
	Slåklinge defekt	Kontroller undersiden på produitet og frigør detevt. for græs (brug altid havehandsker).
	Trådslåhoved savset	Rengør skærehovedet og fjern snavs.
Slåklingemøtrik kan ik-ke øbnes	Beskadiget gezind på møtrik eller aksel	Smør aktsel for at lette øbning.
	Låsestift er ikke placeret korrekt	Før læsestift indigen og tryk let på den, mens aktlen drejes.
Slåklinge roterer ikke	Slåklinge defekt	Kontroller undersiden på produitet og frigør detevt. for græs (brug altid havehandsker).
	Slåklingemøtrik løs	Spænd slåklingemøtrikken, vær opmærksom på, at slåklinge, løbeskive og tryskiske er monteret centreret (brug altid havehandsker) (se Fig. E).
	Græs for hjot, for tæt	Græs for hjot: slås i etapper.Græs for tæt: arbejd med minre slåbrede pr.klipning.
Dårlig slåydelse	Beskyttelsesskærm savset	Rengør beskyttelsesskærm indvendig.
	Slåklinge uskarp	Drej/skift slåklinge.
	Ingen slåtråd	Påfyld slåtråd.

Kundeservice og anvendelsesrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

Produkter, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke produkterne ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Svensk

Säkerhetsanvisningar

Advarsel: Pas på at holde sikker avstand til produktet mens du arbeider.

Du må regne med tilbakeslag fra kuttebladet.

Advarsel: Pas på at holde sikker avstand til produktet mens du arbeider.

Henvisning til produkter som ikke selges i GB:

OBS: For din egen sikkerhet er det nødvendig at støpselet på produktet forbindes med skjøteledningen. Koblingen til skjøteledningen skal være beskyttet mot vannsprut, enten av gummi eller overtrukket med gummi. Skjøteledningen skal brukes med en strekkavlastning.

Symboler

▸ Ikke koble produktet til stikkontakten så lenge det ikke er komplett montert. ▸ Etter utkobling av produktet roterer kuttehodet fortsatt i noen sekunder. Vent til kuttehodet står stille før du slår på produktet på nytt.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tlf.: 64878950

Fax: [phone]

Du finder adresser på andre værksteder på:

Produkter må ikke smides ud i almindeligt husholdningsaffald!

Kun for lande i EU:
