Produkttyp	Elektrischer Freischneider
Marke	Bosch
Modell	AFS23-37
Nennleistungsaufnahme	1000 W
Leerlaufdrehzahl (Messer)	7000 U/min
Leerlaufdrehzahl (Spule)	6000 U/min
Schnittbreite (Messer)	23 cm
Schnittbreite (Spule)	37 cm
Fadendurchmesser	3,5 mm
Fadentyp	Gedrehter Faden
Messertyp	3-zahn-Messer
Gewicht	5,7 kg
Versorgungsspannung	230 V AC, 50 Hz
Schutzklasse	Doppelte Isolierung (Schutzklasse II)
Schalldruckpegel (Messer)	83 dB(A)
Schalldruckpegel (Spule)	85,5 dB(A)
Schallleistungspegel (Messer)	94 dB(A)
Schallleistungspegel (Spule)	97 dB(A)
Vibration (Messer)	4 m/s²
Vibration (Spule)	5 m/s²
Verstellbarer Griff	Ja
Mitgeliefertes Zubehör	Schutzhaube, Schultergurt, Fadenspule, Messer, Rückschlagschutz

Häufig gestellte Fragen - AFS23-37 BOSCH

Was tun, wenn der Freischneider nicht startet?

Überprüfen Sie die Netzspannung, die Steckdose, das Verlängerungskabel und die Sicherung. Wenn der Motorschutz ausgelöst hat, lassen Sie das Gerät abkühlen und starten Sie es neu.

Wie wechselt man den Schneidfaden?

Trennen Sie das Gerät vom Netz, entfernen Sie die alte Spule, schneiden Sie einen neuen Faden mit 3,5 mm Durchmesser ab, wickeln Sie ihn gemäß der Anleitung in die Spule und setzen Sie die Spule wieder ein.

Was tun, wenn das Messer blockiert ist?

Trennen Sie das Gerät vom Netz, überprüfen Sie die Unterseite und entfernen Sie Hindernisse (Gras, Äste). Tragen Sie Schutzhandschuhe.

Wie stelle ich den Griff ein?

Der Griff ist verstellbar. Lösen Sie den Verriegelungsmechanismus, stellen Sie die gewünschte Position ein und ziehen Sie ihn wieder fest. Siehe Abbildung I der Anleitung.

Welche Schnittarten sind möglich?

Mit dem Messer: Sträucher, Büsche, junge Pflanzen schneiden. Mit der Spule: Auslichten, Entfernen von Unkraut, langem Gras, Brennnesseln.

Wie pflegt man den Freischneider?

Tragen Sie Handschuhe, überprüfen Sie den festen Sitz der Schrauben, reinigen Sie den Schneidkopf und die Schutzhaube mit einer weichen Bürste. Ersetzen Sie verschlissene Teile durch Original-Bosch-Teile.

Was tun bei starken Vibrationen?

Überprüfen Sie das Messer (Verschleiß, Montage), den Faden (gerissen), den Fadenkopf (verschmutzt), die Messermutter (gelockert). Ziehen Sie die Mutter mit 20 Nm an und stellen Sie die korrekte Zentrierung sicher.

Kann ich den Freischneider im Regen verwenden?

Nein, das Gerät darf nicht Regen oder Feuchtigkeit ausgesetzt werden. Verwenden Sie es nur bei trockenem Wetter.

Wie lagere ich das Gerät?

Reinigen Sie es, lagern Sie es an einem trockenen Ort außerhalb der Reichweite von Kindern. Decken Sie das Messer mit einer Schutzhülle ab. Der Schaft kann für eine kompakte Aufbewahrung demontiert werden.

Wo finde ich Ersatzteile?

Auf der Bosch-Website (www.bosch-pt.de) oder beim Bosch-Kundendienst. Geben Sie die 10-stellige Referenznummer auf dem Typenschild an.

BEDIENUNGSANLEITUNG AFS23-37 BOSCH

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung sicher auf.

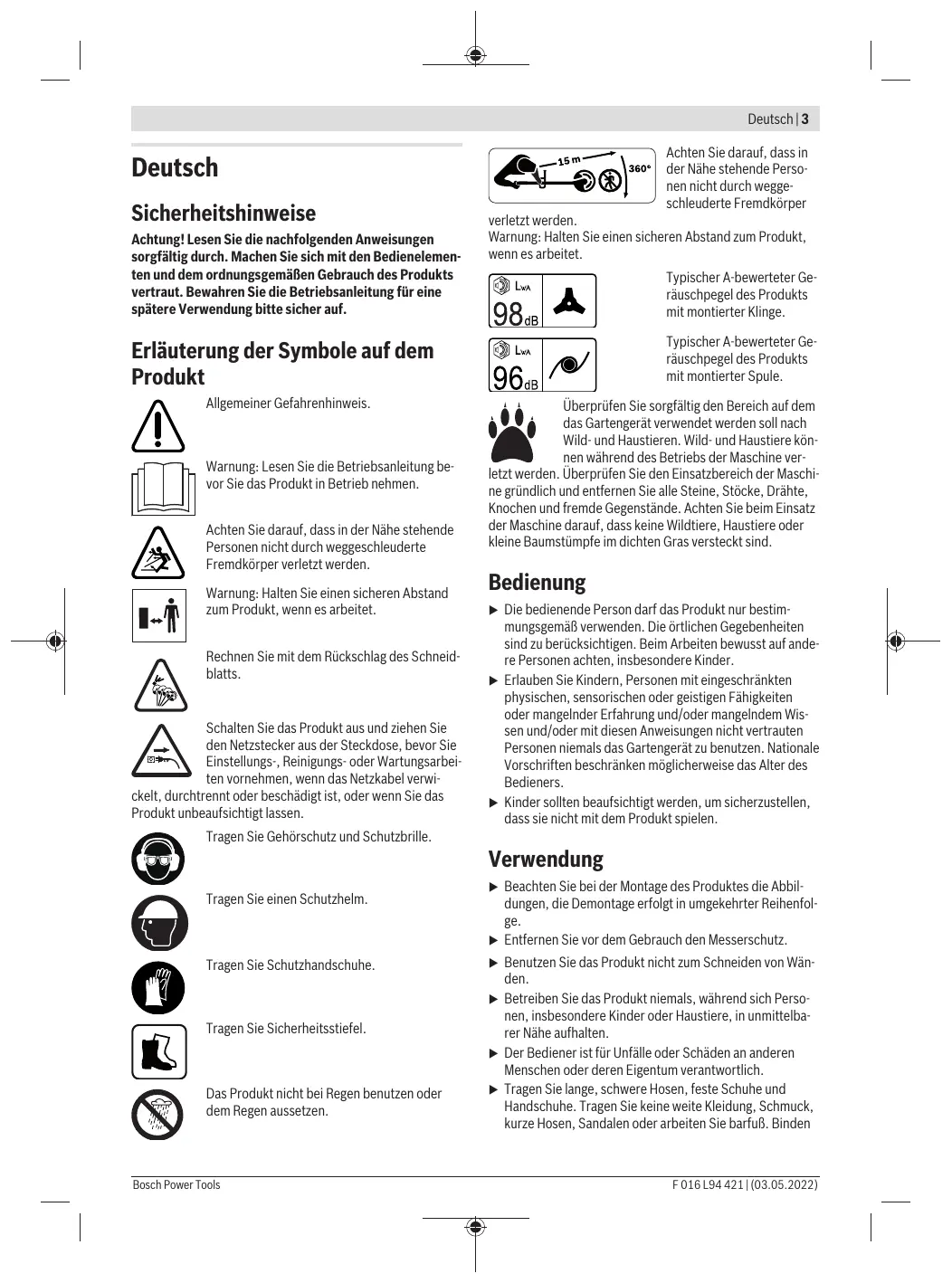

Erläuterung der Symbole auf dem Produkt

Allgemeiner Gefahrenhinweis.

Warnung: Lesen Sie die Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.

Rechnen Sie mit dem Rückschlag des Schneidblatts.

Schalten Sie das Produkt aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Einstellungs-, Reinigungs- oder Wartungsarbeiten vornehmen, wenn das Netzkabel verwickelt, durchtrennt oder beschädigt ist, oder wenn Sie das Produkt unbeaufsichtigt lassen.

ckelt, durchtrennt oder beschädigt ist, oder wenn Sie das Produkt unbeaufsichtigt lassen.

Tragen Sie einen Schutzhelm.

Tragen Sie Schutzhandschuhe.

Tragen Sie Sicherheitsstiefel.

Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen.

Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper

verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.

Typischer A-bewerteter Geräuschpegel des Produkts mit montierter Klinge.

Typischer A-bewerteter Geräuschpegel des Produkts mit montierter Spule.

Überprüfen Sie sorgfältig den Bereich, auf dem das Gartengerät verwendet werden soll, nach Wild- und Haustieren. Wild- und Haustiere können während des Betriebs der Maschine verletzt werden.

Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine darauf, dass keine Wildtiere, Haustiere oder Baumstümpfe im dichten Gras versteckt sind.

Bedienung

Die bedienende Person darf das Produkt nur bestimmungsgemäß verwenden. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbeiten bewusst auf andere Personen achten, insbesondere Kinder. Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

Verwendung

• Beachten Sie bei der Montage des Produktes die Abbildungen, die Demontage erfolgt in umgekehrter Reihenfolge. Entfernen Sie vor dem Gebrauch den Messerschutz. Benutzen Sie das Produkt nicht zum Schneiden von Wäden. Betreiben Sie das Produkt niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten. Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. ▶ Tragen Sie lange, schwere Hosen, feste Schuhe und Handschuhe. Tragen Sie keine weite Kleidung, Schmuck, kurze Hosen, Sandalen oder arbeiten Sie barfuß. Binden

Sie langes Haar über Schulterhöhe zusammen, um ein Verheddern in beweglichen Teilen zu vermeiden.

Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper. Benutzen Sie das Produkt nicht an Orten, an denen sich Netzkabel befinden. Prüfen Sie vor der Benutzung immer, ob Schneidblatt oder Schneidblattmutter abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Schneidblätter sowie Schneidblattmuttern immer im ganzen Satz aus, um Unwucht zu vermeiden. - Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht. Bei schlechten Wetterbedingungen, insbesondere bei einem aufziehenden Gewitter, nicht mit dem Produkt arbeiten. - Setzen Sie in nassem Gras/Gebüsch das Produkt besonders sorgsam ein. Achten Sie beim Arbeiten mit dem Produkt auf sicheren Stand; nur gehen, niemals rennen. Bewahren Sie einen festen Stand und immer das Gleichgewicht. Überanstrengen Sie sich nicht. ▶ Tragen Sie eine Schutzbrille und Gehörschutz, wenn Sie das Produkt bedienen. Benutzen Sie das Produkt niemals mit fehlenden oder defekten Schutzhauben, Rückschlagsicherungen oder Abdeckungen. Benutzen Sie das Produkt mit Schneidblatt nicht in unmittelbarer Höhe von Netz-/Verlängerungskabeln. Prüfen Sie das Produkt vor und nach jeder Benutzung auf Abnutzungen oder Beschädigungen. Wenn ein Fehler auftritt, befolgen Sie den Abschnitt Fehlersuche. Wenn sich ein Unfall ereignet, trennen Sie das Produkt vom Netz, bevor Sie andere Maßnahmen ergreifen. Benutzen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Das Arbeiten an Böschungen kann gefährlich sein: - Arbeiten Sie keine besonders steilen Abhänge. - Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt. - Arbeiten Sie auf schrägen Flächen immer quer und niemals auf- und abwärts. - Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor. ▶ Kommen Sie mit den Händen und Füßen nicht in die Nähe der rotierenden Schneidelemente. Schalten Sie das Produkt aus, wenn es von oder zur Arbeitsfläche transportiert wird. Schalten Sie das Produkt aus und ziehen Sie den Netzstecker aus der Steckdose: - immer wenn Sie das Produkt einige Zeit unbeaufsichtigt lassen

• wenn das Kabel verwickelt ist
• vor dem Auswechseln der Schneideinrichtung
• wenn Sie das Produkt überprüfen, reinigen oder an ihm arbeiten
• nach der Kollision mit einem Fremdkörper; überprüfen Sie das Produkt sofort auf Beschädigungen und tauschen Sie das Messer, wenn es notwendig ist
• wenn das Produkt ungewöhnlich zu vibrieren beginnt (sofort prüfen)

Warten Sie, bis die rotierenden Schneidelemente vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Schneidelemente rotieren nach dem Abschalten des Motors noch nach und können Verletzungen verursachen. Nehmen Sie keine Veränderungen am Produkt vor. Unzulässige Veränderungen können die Sicherheit Ihres Produkts beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen. Bewahren Sie das Produkt an einem trockenen und geschlossenen Ort auf, außerhalb der Reichweite von Kindern. Stellen Sie keine anderen Gegenstände auf das Produkt. Verwenden Sie nur Bosch Zubehör, welches für die Verwendung mit diesem Produkt empfohlen und zugelassen ist. Bei längerem Gebrauch des Produktes (oder anderer Maschinen) wird der Anwender Vibrationen ausgesetzt, die eine Weißfingerkrankheit (Raynaud-Phänomen) oder ein Karpaltunnelsyndrom verursachen können. Dabei ist der Tastsinn und die Temperaturregulierung, Taubheit und ein brennendes Gefühl können auftreten bis hin zu Nerven- und Kreislaufschäden und Gewebenekrosen. Fragen Sie Ihren Arzt, wenn Sie Symptome feststellen, die auf Vibrationsüberlastung hindeuten. Diese Symptome beinhalten Taubheitsgefühl, Gefühlsverlust, Jucken, Stechen, Schmerzen, Kraftlosigkeit, Veränderungen der Hautfarbe oder des Hautzustands. Diese Symptome treten am häufigsten in Fingern, Händen oder Handgelenken auf. Verwenden Sie das Produkt immer mit dem richtigen Aufsatz. Achten Sie darauf, dass Sie das Produkt immer am vorderen und hinteren Handgriff halten und beschränken Sie, wenn notwendig, die Arbeitszeit. Rechnen Sie mit einem Rückschlag des Produktes, wenn das Messer plötzlich auf einen harten Gegenstand trifft oder beim Schneiden von Büschen oder Gestrüpp. Versuchen Sie die Effekte von Rückschlägen zu minimieren. Dieses Produkt ist für die Verwendung mit einem Schultergurt konstruiert. Passen Sie den Gurt so an, dass das Produkt richtig ausbalanciert ist, die Arbeit mit dem Produkt ist dann weniger ermüdend. Das Schneidblatt bei Transport und Lagerung stets mit einem geeigneten Schutz abdecken. Stromversorgungskabel vom Schneidwerkzeug fern halten.

Wartung

▶ Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. ▷ Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festsitzen, damit ein sicheres Arbeiten mit dem Produkt möglich ist. ▷ Überprüfen Sie das Produkt und ersetzen Sie Sicherheitshalber abgenutzte oder beschädigte Teile. ▷ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. ▷ Lassen Sie das Produkt nur von einer autorisierten Bosch-Werkstatt reparieren. ▷ Stellen Sie vor der Lagerung sicher, dass das Produkt sauber und frei von Rückständen ist. Wenn nötig, mit einer weichen trockenen Bürste reinigen. ▷ Entfernen Sie alle Ablagerungen zwischen dem Schneidkopf und der Schutzhaube. Zur kompakten Lagerung kann das Produkt am Schaft getrennt werden.

Elektrische Sicherheit

Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Produkt aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, an

geschnitten oder verwickelt ist.

Ihr Produkt ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder auch 220 V oder 240 V). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Zur Erhöhung der Sicherheit benutzen Sie einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Halten Sie Netz- und Verlängerungskabel von beweglichen Teilen fern und vermeiden Sie jede Beschädigung der Kabel, um Kontakt mit spannungsführenden Teilen zu vermeiden.

Kabelverbindungen (Netzstecker und Steckdosen) sollen trocken sein und nicht auf dem Boden liegen.

Die Netz- und Verlängerungskabel müssen regelmäßig auf Schadensmerkmale überprüft werden und dürfen nur in einwandfreiem Zustand verwendet werden.

Wenn das Netzkabel des Produkts beschädigt ist, darf es nur von einer autorisierten Bosch-Werkstatt repariert werden. Verwenden Sie nur zugelassene Verlängerungskabel.

Verwenden Sie nur Verlängerungskabel, Kabel, Leitungen und Kabeltrommeln, die der EN 61242/IEC 61242 oder IEC 60884-2-7 entsprechen und vom Typ H05VV-F oder H05RN-F sind.

Wenn Sie zum Betrieb des Produkts ein Verlängerungskabel benutzen wollen, sind folgende Leiterquerschnitte erforderlich:

Leiterquerschnitt 1,25 mm² oder 1,5 mm², maximale Länge 30 m für Verlängerungskabel oder 60 m für Kabeltrommeln mit FI-Schutzschalter.

Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie in den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch-Service-Vertretung.

VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein. Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.

bereich zugelassene Ausführungen sein.

Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Produkt angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Symbole

Symbol	Bedeutung
	Bewegungsrichtung
	Reaktionsrichtung
	Einschalten
	Ausschalten
	Zubehör/Ersatzteile
	Entsorgung

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist geeignet zum Entfernen von kleineren Sträuchern und Büschen, zum Schneiden von Jungpflanzen, zum Zurückschneiden und Ausdünnen und zum Entfernen von Unkraut, langem Gras und Brennnesseln in Haus- und Hobbygärten.

Technische Daten

Freischneider	AFS 23-37
Sachnummer	3600 HA9 ...

6 | Deutsch

Freischneger		AFS 23-37
Nennaufnahmeleistung	W	1000
Leerlaufdrehzahl
- Schneidblatt	\( \mathbf{{min}}^{-1} \)	7000
- Fadenspule	\( \mathbf{{min}}^{-1} \)	6000
Schnittbreite Spule	cm	37
Schnittbreite Messer	cm	23
Durchmesser des Schneidfads	mm	3,5
Fadentyp		gedreht
Messertyp		3-schneidig
verstellbarer Griff		●
Gewicht entsprechend EPTA-Procedure 01:2014	kg	5,7
Schutzklasse		☐/ II
Seriennummer		siehe Typenschild am Produkt

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Geräusch-/Vibrationsinformationen

		Fadenspule	Messer
Geräuschemissionswerte ermittelt entsprechend EN 50636-2-91
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
- Schaldruckpegel	dB(A)	83	85,5
- UNSicherheit K	dB	= 2,5	= 2,5
- Schalleistungspegel	dB(A)	94	97
- UNSicherheit K	dB	= 1	= 1
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und UNSicherheit K ermittelt entsprechend EN 50636-2-91
- Schwingungsemissionswert ah	m/s2	4	5
- UNSicherheit K	m/s2	= 1,5	= 1,5

Montage und Betrieb

Schließen Sie das Produkt nicht an die Steckdose an, solange es nicht vollständig zusammengebaut ist. Nach dem Ausschalten des Produktes läuft der Schneidkopf noch einige Sekunden nach. Warten Sie, bis der Schneidkopf stillsteht, bevor Sie das Produkt erneut einschalten. Nicht kurz hintereinander aus- und wieder einschalten. Beseitigen Sie Grasanhaftungen vom Schneidkopf, wenn Sie den Schneidkopf tauschen. Die Verwendung von Bosch zugelassenen Schneidelementen wird empfohlen. Bei anderen Schneidelementen kann das Schneidergebnis abweichen. Achten Sie bei der Verwendung des Schneidblattes darauf, dass dieses mit Hilfe der Schneidblattmutter fest montiert ist. Es wird empfohlen, bei länger dauernder Benutzung entsprechende Pausen einzulegen.

Die Nummerierungen verweisen auf die Abbildungen auf den Bildseiten.

Handlungsziel	Bild	Seite
Lieferumfang	A	184
Schutzhaube montieren	B	185
Schaft zusammenfügen	C	185
Fadenspule und Faden montieren	D	186
Schneidblatt montieren	E	187-188
Montieren der Rückschlagsische-rung/Bedienhinweis für Rechtshän-der	F	189
Montieren der Rückschlagsische-rung/Bedienhinweis für Linkshän-der	G	189
Schultergurt montieren	H	190
Griffänge einstellen
Verläufigungskabel anschließen	I	190
Ein-/Ausschalten	J	191
Arbeitshinweis	K	191
Reinigung	L	192
Lagerung Schneidfaden	M	193
Zubeho-r auswahlen	N	193

Arbeitshinweis

Einsatzbereich	Schneidwerkzeug
Entfernen von Sträuchern/Gestrupp	Schneidblatt
Schneiden von Jungpflanzen	Schneidblatt
Zurückschneiden/Ausdünnen	Fadenspule
Entfernen von Unkraut	Fadenspule/Schneidblatt
Schneiden von langem Gras	Fadenspule
Entfernen von BrennNSSeln	Fadenspule/Schneidblatt

Fehlersuche

Symptom	Mögliche Ursache	Abhilfe
Produkt lauft nicht	Netzspannung fehl	Überprüfen und einschalten.
	Netzsteckdose defekt	Andere Steckdose benutzern.
	Verlängerungskabel beschädigt	Kabel überprüfen und austrauschen, falls beschädigt.
	Sicherung hat ausgelöst	Sicherung austauschen.
	Überlastschutz hat ausgelöst	Produkt abkühlen setzen und erneut starten.
Produkt lauft mit Un-terbrechungen	Verlängerungskabel beschädigt	Kabel überprüfen und austrauschen, falls beschädigt.Wenden Sie sich an den Bosch Kundendienst.
	Interne Verkabelung des Produktes defekt	Wenden Sie sich an den Bosch Kundendienst.
Produkt schneidet nicht	Schneidblatt/Faden beschädigt	Schneidblatt/Faden wechseln (tragen Sie immer Gartenhandsschuhe).
Verständrte Vibrationen	Schneidblatt beschädigt	Schneidblatt wechseln (tragen Sie immer Gartenhandsschuhe).
	Mähfaden gerissen	Mähfaden wechseln.
	Fadenmähkopf verschmutzt	Reinigen Sie den Schneidkopf und entfernen Sie Verschmutzungen.
	Schneidblattmutter lose	Schneidblattmutter mit 20 Nm anziehen, daraufacht, dass Schneidblatt, Laufteller und Druck-scheibe zentriert montiert sind (tragen Sie immer Gartenhandsschuhe).
	Schneidblatt nicht korrekt montiert	LösEN Sie das Schneidblatt und montieren Sie esmittig. Beachten Sie die Führungsringe auf dem Schneidblatt für die mittige Ausrichtung.
Schlechetes Schneide-ergebnis und verbleibende Pflanzenstümp-fe	Gras zu hoch, zu dicht	Gras zu hoch: in Etappen schdenen.Gras zu dicht: mit weniger Schneidbreite jeSchneidvorgang arbeiten.
	Schneidblatt stumpf	Schneidblatt drehen/wechseln.
	Schneidblatt zugesetzt	Unterseite des Produktes prüfen und ggf. frei ma-chen (tragen Sie immer Gartenhandsschuhe).

8 | Deutsch

Symptom	Mögliche Ursache	Abhilfe
	Fadenmähkopf verschmutzt	Reinigen Sie den Schneidkopf und entfernen Sie Verschmutzungen.
Schneidblattmutter{lösst sich nicht offen	Beschädigtes Gewinde an Mutter oder Welle	Welle schmieren, um das Öffnen zu erleichtern.
	Verriegelungsstift nicht korrekt platziert	Verriegelungsstift erneut einführen und leicht hin-eindrücken, während die Welle gedreht wird.
Schneidblatt dreht sich nicht	Schneidblatt zugesetzt	Unterseite des Produktes prüfen und ggf. frei ma-chen (tragen Sie immer Gartenhandschuhe).
	Schneidblattmutter lose	Schneidblattmutter anziehen, darauf achten, dass Schneidblatt, Laufteller und Druckscheibe zentriert montiert sind (tragen Sie immer Garten-handschuhe) (siehe Bild E).
	Gras zu hoch, zu dicht	Gras zu hoch: in Etappen schneiden.
		Gras zu dicht: mit weniger Schneidbreite je Schneidvorgang arbeiten.
Schlechte Schneidleis-tung	Schutzaube verschmutzt	Schutzaubeinnen reinigen.
	Schneidblatt stumpf	Schneidblatt drehen/wechseln.
	Kein Mähfaden	Mähfaden nachfüllen.

Wartung und Service

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Produkte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Produkte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht

an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m² betragen oder die gesamten Lager- und Versandflächen mindestens 800m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm ) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
