KASUTUSJUHEND ART 24 BOSCH
Eesti....Lehekülg 169
Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi. Tutvuge aiatööriista käsitsuselementide ja nõuetekohase kasutamisega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.
Piltsümbolite selgitus

Üldine oht.

Lugege läbi kasutusjuhend.

Veenduge, et eemalepaiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.

Hoiatus: Viibige töötavast aiatööriistast ohutus kauguses.

Enne seadistamist ja puhastamist, samuti juhul, kui toitejuhe on kinni jäänud või kui jätate murutrimmeri kas või lühikeseks ajaks järelevalveta,
lülitage trimmer välja ja eemaldage vörgupistik pistikupesast. Hoidke toitejuhe löiketeradest eemal.

Kasutage kuulmiskaitsevahendeid ja kaitseprille.

Ärge töötage trimmeriga vihma käes ja ärge jätke trimmerit vihma kätte.

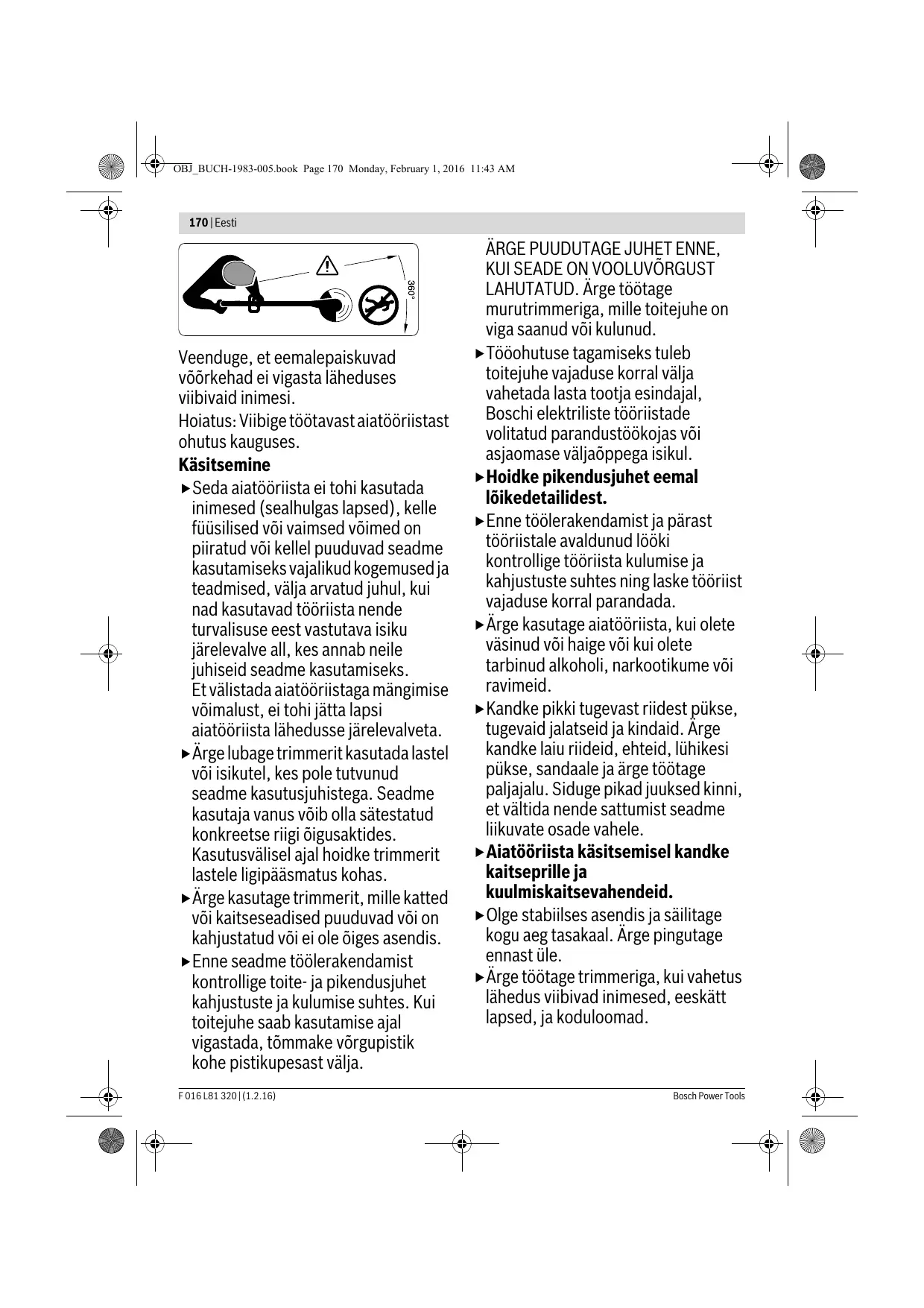

170 | Eesti

Veenduge, et eemalepaiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi.
Hoiatus: Viibige töötavast aiatööriistast ohutus kauguses.
Käsitsemine
▶ Seda aiatööriista ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud kogemused ja teadmised, välja arvatud juhul, kui nad kasutavad tööriista nende turvalisuse eest vastutava isiku järelevalve all, kes annab neile juhiseid seadme kasutamiseks. Et välistada aiatööriistaga mängimise võimalust, ei tohi jätta lapsi aiatööriista lähedusse järelevalveta.
- Ärge lubage trimmerit kasutada lastel või isikutel, kes pole tutvunud seadme kasutusjuhistega. Seadme kasutaja vanus võib olla sätestatud konkreetse riigi õigusaktides. Kasutusvälisel ajal hoidke trimmerit lastele ligipääsmatus kohas.
▶ Arge kasutage trimmerit, mille katted või kaitseseadised puuduvad või on kahjustatud või ei ole õiges asendis.
▶ Enne seadme töölerakendamist kontrollige toite- ja pikendusjuhet kahjustuste ja kulumise suhtes. Kui toitejuhe saab kasutamise ajal vigastada, tömmake vörgupistik kohe pistikupesast välja.
ÄRGE PUUDUTAGE JUHET ENNE, KUI SEADE ON VOOLUVÖRGUST LAHUTATUD. Ärge töötage murutrimmeriga, mille toitejuhe on viga saanud või kulunud.
Tööohutuse tagamiseks tuleb toitejuhe vajaduse korral välja vahetada lasta tootja esindajal, Boschi elektriliste tööriistade volitatud parandustöökojas või asjaomase väljaõppega isikul.
▶Hoidke pikendusjuhet eemal löikedetailidest.
▶ Enne töölerakendamist ja pärast tööriistale avaldunud lööki kontrollige tööriista kulumise ja kahjustuste suhtes ning laske tööriist vajaduse korral parandada.
- Årge kasutage aiatööriista, kui olete väsinud või haige või kui olete tarbinud alkoholi, narkootikume või ravimeid.
Kandke pikki tugevast riidest pükse, tugevaid jalatseid ja kindaid. Årge kandke laiu riideid, ehteid, lühikesi pükse, sandaale ja ärge töötage paljajalu. Siduge pikad juuksed kinni, et vältida nende sattumist seadme liikuvate osade vahele.
▶ Aiatööriista käsitsemisel kandke kaitseprille ja kuulmiskaitsevahendeid.
▶ Olge stabiilses asendis ja säilitage kogu aeg tasakaal. Ärge pingutage ennast üle.
- Ärge töötage trimmeriga, kui vahetus lähedus viibivad inimesed, eeskätt lapsed, ja koduloomad.









Eesti | 171
▶Seadme käsitseja või kasutaja vastutab önnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest.
- Ärge puudutage pöörlevaid lõikeelemente enne, kui need on täielikult seiskunud. Lõikeelemendid pöörlevad pärast trimmeri väljalülitamist edasi ja võivad põhjustada vigastusi.
▶Töötage trimmeriga ainult päevavalgel või hea kunstliku valgustuse korral.
- Ärge rakendage trimmerit tööle, kui ilm on halb, eeskätt kui lähenemas on äike.
▶ Trimmeri kasutamine märja muru puhul vähendab jõudlust.
- Trimmeri transportimisel töökohta vöi töökohalt tagasi peab trimmer olema välja lülitatud.
▶ Lülitage trimmer sisse vaid siis, kui Teie käed ja jalad on pöörlevatest lõikeelementidest piisaval kaugusel.
- Ärge viige oma käsi ega jalgu pöörlevate lõikeelementide lähedusse.
- Ärge kasutage selles trimmeris metallist löikeelemente.
- Kontrollige ja hooldage trimmerit korrapäraselt.
▶Laske trimmerit alati parandada volitatud remonditöökojas.
▶Veenduge alati, et seadme ventilatsiooniavades ei ole rohujääke.
▶ Olge ettevaatlik, kuna integreeritud tera, mis lõikab lõikenidi sobivasse pikkusesse, võib tekitada
kehavigastusi. Pärast lõikenidi lisamist/järeleandmist keerake trimmer alati horisontaalasendisse, enne kui selle sisse lülitate.
▶ Lülitage aiatööriist välja ja eemaldage vörgupistik pistikupesast:
– alati, kui jätate seadme
järelevalveta
- enne pooli vahetamist
- enne trimmeri puhastamist ja seadistamist
▶Pärast töö löpetamist tömmake vörgupistik pistikupesast välja ja kontrollige aiatööriista kahjustuste suhtes.
▶Hoidke aiatööriista ohutus, kuivas, lastele ligipääsmatus kohas. Ärge asetage aiatööriista peale teisi esemeid.
▶ Kulunud ja kahjustatud osad vahetage ohutuse huvides välja.
▶Veenduge, et varuosad pärinevad Boschilt.
- Ärge rakendage aiatööriista tööle, kui aiatööriista juurde kuuluvad detailid on külge monteerimata.
Elektriline ohutus
▶Tähelepanu! Enne hooldus- ja puhastustöid lülitage aiatööriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud.
▶Pärast murutrimmeri väljalülitamist pöörleb löikenit veel möne sekundi edasi.
▶ Ettevaatust – ärge puudutage pöörlevat löikeniiiti.
172 | Eesti
Aiatööriist on topeltisoleeritud ja ei vaja maandamist. Tööpinge on 230 V AC, 50 Hz (EL-i mittekuuluvates riikides 220 V, 240 V sõltuvalt mudelist). Kasutage üksnes heakskiidetud pikendusjuhtmeid. Lisateavet saate volitatud müügiesindustest.
Turvalisuse suurendamiseks soovitame kasutada max 30 mA käivitusvooluga rikkevoolukaitselülitit (RCD). Rikkevoolukaitselüliti tuleks iga kord enne seadme kasutamist üle kontrollida.
Märkus toodete kohta, mida ei turustata Suurbritannias:
TÄHELEPANU: Teie ohutuse huvides tuleb aiatööriista küljes olev pistik ühendada pikendusjuhtmega. Pikendusjuhtme pistik peab olema kaitstud veepritsmete eest, valmistatud kummist või kaetud kummiga. Pikendusjuhet tuleb kasutada koos veojõu leevendiga.
Toitejuhet tuleb korrapäraselt kontrollida vigastuste suhtes ja seda tohib kasutada üksnes siis, kui see on laitmatus seisukorras.
Kui toitejuhe on vigastatud, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas. Kasutada tohib üksnes H05VV-F või H05RN-F tüüpi pikendusjuhtmeid.
Sümbolid
Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus meeles. Piltsümbolite õige tõlgendamine aitab Teil aiatööriista tõhusamalt ja ohutumalt käsitseda.
| Sümbol | Tähendus |
![]() | Kandke kaitsekindaid |
![]() | Liikumissuund |
| [OZZT] | Reaktsioonisuund |
| [AT80] | Kaal |
| [ST5Y] | Sisselülitamine |
| [WX≡K] | Väljalülitamine |
![]() | Lubatud toiming |
![]() | Keelatud toiming |
| CLICK! | Kuuldav heli |
| [GA68] | Lisatarvikud/varuosad |
Nõuetekohane kasutamine
Seade on ette nähtud (kõrgema kui 25 cm) muru ja umbrohu niitmiseks puhmaste ja põõsaste alt, samuti nõlvade ja servade niitmiseks, kuhu ei pääse ligi muruniidukiga.
Seadme nõuetekohane kasutamine on lubatud temperatuuril 0 °C kuni 40 °C.
Tehnilised andmed
| Murutrimmer | ART 24 | ART 24+ | ART 27 | ART 27+ | ART 30 | ART 30+ | |
| Tootenumber3 600 ... | HA5 8.. | HA5 9.. | HA5 2.. | HA5 3.. | HA5 4.. | HA5 5.. | |
| Nimivõimsus | W | 400 | 400 | 450 | 450 | 550 | 550 |
| Tühikäigupöörded | min^-1 | 12000 | 12000 | 10500 | 10500 | 9500 | 9500 |
| Lõikesüsteem | automaatne | automaatne | automaatne | automaatne | automaatne | automaatne | |
| Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. | |||||||
F016 L81 320 | (1.2.16)
Bosch Power Tools
Eesti | 173
| Murutrimmer | ART 24 | ART 24+ | ART 27 | ART 27+ | ART 30 | ART 30+ | |
| Reguleeritav käepide | ● | ● | ● | ● | ● | ● | |
| Rattad | - | ● | - | ● | - | ● | |
| Lõikenidi läbimõõt | mm | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Lõikejälje läbimõõt | cm | 24 | 24 | 27 | 27 | 30 | 30 |
| Niidipooli mahtuvus | m | 2 x 3 | 2 x 3 | 2 x 3 | 2 x 3 | 2 x 3 | 2 x 3 |
| Kaal EPTA-Procedure01:2014 järgi | kg | 2,6 | 2,8 | 2,7 | 2,9 | 2,8 | 3,0 |
| Kaitseaste | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
| Seerianumber | vt aiatoöriista andmesilti | ||||||
| Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. | |||||||
Andmed müra/vibratsiooni kohta
| Müratase määratud kooskõlas standardiga EN 50636-2-91. | 3 600 HA5 8.. | 3 600 HA5 2.. | 3 600 HA5 4.. | |
| 3 600 HA5 9.. | 3 600 HA5 3.. | 3 600 HA5 5.. | ||
| Seadme A-korrigeeritud müratase on üldjuhul: | ||||
| Helirõhu tase | dB(A) | 73 | 73 | 74 |
| Helivõimsuse tase | dB(A) | 93 | 93 | 94 |
| Mõõtemääramatus K | dB | =1,0 | =1,0 | =2,0 |
| Kasutage kuulmiskaitsevahendeid! | ||||
| Vibratsioonitase ah(kolme telje vektorsumma) ja mõõtemääramatus K kindlaks tehtud kooskõlas standardiga EN 50636-2-91: | ||||
| Vibratsioon ah | m/s2 | =4,5 | =5,0 | =6,5 |
| Mõõtemääramatus K | m/s2 | =1,5 | =1,5 | =2,0 |
Vastavus normidele C€
| 3 600 HA5 8..3 600 HA5 9.. | 3 600 HA5 2..3 600 HA5 3.. | 3 600 HA5 4..3 600 HA5 5.. | ||
| Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode on vastavuses direktiivides 2011/65/EL, kuni 19. aprillini 2016 kehtiva direktiivi 2004/108/EÜ, alates 20. aprillist 2016 kehtiva direktiivi 2014/30/EL, 2006/42/EÜ, 2000/14/EÜ ja viidatud direktiivide muudetud redaktsioonides sätestatud asjakohaste nõuetega ning järgmiste standarditega: EN 60335-1, EN 50636-2-91, EN 50581.2000/14/EÜ: Garanteeritud helivõimsuse tase:Vastavuse hindamise meetod vastavalt lisale VI. | ||||
| dB(A) | 94 | 94 | 96 | |
| Tootekategooria: 33Volitatud asutus:TÜV Rheinland Intercert Kft., Budapest, Hungary, Nr. 1008Tehniline toimik (2006/42/EÜ, 2000/14/EÜ) saadaval:Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,Stowmarket, Suffolk IP14 1EY, England | Henk BeckerExecutive Vice President EngineeringPfajwic BaoRobert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANY01.02.2016 | Helmut HeinzelmannHead of Product CertificationPT/ETM9i.V. K-wlc | ||
174 | Eesti
Kokkupanek ja kasutamine
▶ Kui kaitsekate on paigaldatud, ei tohi seda enam eemaldada.
- Ärge ühendage aiatööriista vooluvõrku enne, kui see on täielikult kokku pandud.
Pärast murutrimmeri väljalülitamist pöörleb löiketera veel möne sekundi jooksul edasi. Enne aiatööriista uuesti sisselülitamist oodake, kuni mootor ja löikeniiit on täielikult seiskunud.
- Ärge lülitage seadet järjest välja ja uuesti sisse.
▶ Lõikeniidi või pooli väljavahetamisel puhastage pooli kate külgejäänud rohust.
▶ Soovitav on kasutada Boschi poolt heakskiidetud lõikeelemente. Teiste tootjate lõikeelementide kasutamise puhul ei pruugi lõiketulemus olla sama hea.
▶ Enne kasutamist kontrollige, kas kaitsekatte kinnituskruvi on korralikult kinni keeratud.
▶ Niiti lisatakse iga kord, kui spindel seiskub (lüliti vabastatakse); ülemäära pikk niit lõigatakse aiatööriista käivitamisel maha.
| Toimingu eesmärk | Joonis | Lehekülg |
| Tarnekomplekt | 1 | 189 |
| Käepideme reguleerimine | 2 | 189 |
| Kaitsekatte paigaldamine | 3 | 190 |
| Rataste paigaldamine | 4 | 191 |
| Pikendusjuhtme ühendamine | 5 | 191 |
| Sisse-/väljalülitamine | 6 | 192 |
| Tööjuhised | ||
| Töökõrguse reguleerimine | 7 | 192 |
| Ümberlülitamine muru trimmimiselt serva trimmimisele | 8 | 192 |
| Niidipooli mahavõtmine | 9 | 193 |
| Niidi mähkimine niidipoolile | 10 | 193 |
| Niidipooli vahetamine | 11 | 194 |
| Niidipooli paigaldamine pooli kattesse | 12 - 13 | 194 |
| Hooldus, puhastamine ja säilitamine | 14 | 195 |
| Lisatarviku valik | 15 | 195 |
Vea otsing



| Tunnused | Võimalik põhjus | Kõrvaldamine |
| Murutrimmer ei tööta | Puudub võrgupinge | Kontrollige ja lülitage sisse |
| Pistikupesa on defektne | Kasutage teist pistikupesa | |
| Pikendusjuhe on vigastatud | Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatud | |
| Murutrimmer töötab katkendlikult | Pikendusjuhe on vigastatud | Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatudPöörduge remonditöökotta |
| Seadme siseühendused ei ole korras | Pöörduge remonditöökotta | |
| Aiatööriistale avaldub ülekoormus | Muru on liiga kõrge | Niitke järk-järgult |
| Aiatööriist ei lõika | Lõikeelemendid on liiga lühikesed/murdunud | Kontrollige pooli ja vajaduse korral vahetage see välja |
| Lõikeniiiti ei anta järele | Niidipool on tühi | Vahetage niidipool välja |
| Lõikeniiit on poolis keerdu läinud | Kontrollige niidipooli ja vajaduse korral vahetage see välja | |
| Latviešu | 175 | ||
| Tunnused | Võimalik põhjus | Kõrvaldamine |
| Lõikeniiit katkeb endiselt | Lõikeniiit on poolis keerdu läinud | Kontrollige niidipooli ja vajaduse korral vahetage see välja |
| Murutrimmeri vale käsitsemine | Trimmerdage üksnes lõikeniiidi otsaga, vältige kokkupuudet kivide, seinte ja muude kõvade esemetega. Andke lõikeniiiti regulaarselt järele, et kasutada ära kogu lõikeläbimõõtu. | |
Klienditeenindus ja müügijärgne nõustamine
Järelepärimiste esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549 568
Faks: 679 1129
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.
Ärge visake kasutusressursi ammendanud aiatööriistu olmejäätmete hulka!
Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.
Tootja jätab endale öiguse muudatuste tegemiseks.
