HASZNÁLATI ÚTMUTATÓ ART 24 BOSCH

Hľadanie porúch Symptómy Možná príčina Odstránenie príčiny Strunová kosačka nebeží Výpadok sieťového napätia Skontrolujte a zapnite Zásuvka elektrickej siete je chybná Použite inú zásuvku Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že je poškodená, ju vymeniť Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že je poškodená, ju vymeniť Vyhľadajte autorizovanú servisnú opravovňu Vnútorná kabeláž záhradníckeho náradia je porušená Vyhľadajte autorizovanú servisnú opravovňu Záhradnícke náradie je preťažené Tráva je príliš vysoká Koste po častiach Záhradné náradie nereže (nekosí) Rezacie prvky sú príliš krátke/odlomené Skontrolujte cievku a v prípade potreby (struna) ju vymeňte Rezacia struna sa neprivádza Cievka na strunu je prázdna Vymeniť cievku na strunu Struna je v cievke zamotaná Skontrolujte cievku na strunu a v prípade potreby cievku vymeňte Strunová kosačka beží s prerušeniami F 016 L81 320 | (1.2.16) Bosch Power Tools OBJ_BUCH-1983-005.book Page 103 Monday, February 1, 2016 11:43 AM Magyar | 103 Symptómy Možná príčina Odstránenie príčiny Rezacia struna sa ďalej láme Struna je v cievke zamotaná Skontrolujte cievku na strunu a v prípade potreby cievku vymeňte Nesprávna manipulácia so strunovou kosačkou Koste len hrotom rezacej struny, vyhýbajte sa kontaktu s kameňmi, stenami a s inými pevnými predmetmi; rezaciu strunu pravidelne privádzajte, aby ste využívali celý sekací priemer. Servisné stredisko a poradenstvo pri používaní www.bosch-garden.com Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte láskavo bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku záhradníckeho náradia. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Neodhadzujte záhradnícke náradie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužiteľné elektrické a elektronické prístroje zbierať separovane a dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások Figyelem! Gondosan olvassa el a következő utasításokat. Ismerkedjen meg a kezelőelemekkel és a kerti kisgép előírásszerű használatával. A használati utasítást Bosch Power Tools biztos helyen őrizze meg a későbbi használathoz. A szimbólumok magyarázata Általános tájékoztató a veszélyekről. Gondosan olvassa el az Üzemeltetési útmutatót. Ügyeljen arra, hogy a berendezésből kirepülő idegen anyagok ne sebesíthessék meg a közelben álló személyeket. Figyelmeztetés: Munka közben tartson biztonságos távolságot a kerti kisgéptől. Kapcsolja ki a fűszegély-nyírót és húzza ki a hálózati csatlakozó dugót a dugaszolóaljzatból, mielőtt a berendezésen beállítási vagy tisztítási munkákat végez, ha a kábel beakadt valahova, ha belevágtak a kábelbe, vagy a kábel bármely módon megrongálódott, vagy ha a fűszegély nyírót akár csak rövid időre is felügyelet nélkül hagyja. Tartsa távol a hálózati kábelt a vágóelemektől. Viseljen zajtompító fülvédőt és védőszemüveget. Ne nyírja le esőben a fűszegélyt és ne hagyja a fűszegély-nyírót esőben a szabad ég alatt. F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 104 Monday, February 1, 2016 11:43 AM 104 | Magyar Ügyeljen arra, hogy a berendezésből kirepülő idegen anyagok ne sebesíthessék meg a közelben álló személyeket. Figyelmeztetés: Munka közben tartson biztonságos távolságot a kerti kisgéptől. Kezelés Ez a kerti kisgép nincs arra előirányozva, hogy azt olyan személyek (beleértve a gyerekeket) használják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, kivéve ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy utasításokat ad arra, hogyan kell használni a kerti kisgépet. Gyerekeket nem szabad a kerti kisgéppel felügyelet nélkül hagyni, nehogy játsszanak a készülékkel. Sohase engedje meg gyerekeknek, vagy ezen előírásokat nem ismerő személyeknek, hogy az akkumulátoros fűszegély-nyírót használják. Az Ön országában érvényes előírások lehet, hogy korlatozzák a kezelő korát. Ha a fűszegély-nyírót nem használja, azt gyermekek számára nem elérhető helyen tárolja. Sohase üzemeltesse a fűszegélynyírót hiányzó vagy megrongálódott fedelekkel vagy biztonsági F 016 L81 320 | (1.2.16) berendezésekkel, vagy ha ezek nem helyesen vannak felszerelve. Használat előtt ellenőrizze a hálózati, illetve hosszabbító kábelt, nem láthatók-e rajta megrongálódás vagy öregedés jelei. Ha a kábel használat közben megrongálódik, húzza ki azonnal a hálózati csatlakozó dugót a dugaszolóaljzatból. NE ÉRINTSE MEG A KÁBELT, MIELŐTT KIHÚZTA A

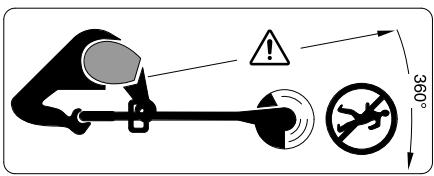

DUGASZOLÓ ALJZATBÓL. Ne üzemeltesse a fűszegély-nyírót, ha a kábel megrongálódott vagy elkopott. Ha a csatlakozó vezetéket ki kell cserélni, ezzel a munkával a biztonság veszélyeztetésének elkerülésére a gyártót, a gyártó erre feljogosított vevőszolgálatát vagy egy megfelelő szakképzettségű személyt kell megbízni. Tartsa távol a hosszabbítót a vágóelemektől. Használat előtt és minden ütés után ellenőrizze a kerti kisgépet, nincs-e elhasználódva, vagy nem rongálódott-e meg, szükség esetén javíttassa meg. Ne használja a kerti kisgépet, ha fáradt, beteg, vagy alkohol, kábítószerek vagy orvosságok hatása alatt áll. Viseljen hosszú, vastag nadrágot, erős anyagból készült cipőt és kesztyűt. Ne viseljen bő ruhát, ékszereket, rövidnadrágot, szandált és ne dolgozzon mezítláb. Ha hosszú hajjal jár, kösse fel azt vállmagasság felett, nehogy beakadjon a berendezés mozgó részeibe. Bosch Power Tools OBJ_BUCH-1983-005.book Page 105 Monday, February 1, 2016 11:43 AM Magyar | 105 A kerti kisgép kezeléséhez viseljen Ehhez a fűszegély-nyíróhoz sohase védőszemüveget és zajtompító fülvédőt. Mindig szilárd alapon álljon és őrizze meg az egyensúlyát. Ne erőltesse túl magát. Sohase üzemeltesse a fűszegélynyírót, ha személyek, mindenek előtt gyerekek vagy háziállatok, tartózkodnak a közvetlen közelében. A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkért a kezelő vagy felhasználó felel. Várjon, amíg a forgó vágóelemek teljesen leállnak, mielőtt hozzájuk érne. A vágóelemek a fűszegély-nyíró kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Csak nappali fénynél vagy jó mesterséges megvilágitás mellett dolgozzon. Rossz időjárási viszonyok esetén, és főleg ha vihar készül, ne dolgozzon a fűszegély-nyíróval. Ha a fűszegély-nyírót nedves fűben használja, ez csökkenti a munkateljesítményt. Kapcsolja ki a fűszegély-nyírót, amikor azt a megmunkálandó felülethez szállítja, vagy onnan elszállítja. Csak akkor kapcsolja be a fűszegélynyírót, ha a kezei és lábai elég messze vannak a forgó vágóelemektől. Sohase jöjjön a kezével vagy a lábával a forgó vágóelemek közelébe. használjon fémből készült vágóelemeket. Rendszeresen ellenőrizze és tartsa karban a fűszegély-nyírót. A fűszegély-nyírót csak erre feljogosított javítóműhelyekben szabad javíttatni. Mindig gondoskodjon arról, hogy a szellőzőnyilások szabadon maradjanak a fűmaradványoktól. Óvakodjon a huzal méretre vágására szolgáló beépített kés által okozott sérülésektől. A huzal feltöltése/utántöltése után mindig forgassa el a fűszegély-nyírót a vízszintes munkavégzési helyzetbe, mielőtt bekapcsolja. Kapcsolja ki a kerti kisgépet és húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból: – minden esetben, ha a kerti kisgépet felügyelet nélkül hagyja – a tekercs kicserélése előtt – a tisztítás előtt, vagy ha a fűszegélynyírón valamilyen munkát hajt végre Húzza ki a munka befejezése után a hálózati csatlakozó dugót és ellenőrizze, nem rongálódott-e meg a kerti kisgép. A kerti kisgépet egy biztonságos, száraz helységben, a gyerekek által el nem érhető helyen tárolja. Ne tegyen más tárgyakat a kerti kisgépre. Az elkopott, vagy megrongálódott alkatrészeket biztonsági meggondolásokból cserélje ki. Bosch Power Tools F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 106 Monday, February 1, 2016 11:43 AM 106 | Magyar Gondoskodjon arról, hogy a cserealkatrészként csak Bosch gyártmányú alkatrészeket használjanak. Sohase helyezze üzembe a kerti kisgépet, ha arra nincsenek felszerelve a hozzátartozó alkatrészek. Elektromos biztonsági előírások Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a kerti kisgépet és húzza ki a hálózati csatlakozó dugót. Ugyanez érvényes azokra az esetekre is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe. A fűszegély-nyíró kikapcsolása után a vágóhuzal még néhány másodpercig tovább forog. Vigyázat – ne érjen hozzá a forgó vágóhuzalhoz. Az Ön kerti kisgépe biztonsági meggondolásokból védőszigeteléssel van ellátva és földelésre nincs szüksége. Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli országokban a kiviteltől függően 220 V, 240 V). Csak engedélyezett hosszabbító kábelt használjon. További információkat az erre feljogosított vevőszolgálattól kaphat. A biztonság megnövelése érdekében célszerű egy legfeljebb 30 mA hibaáram-kapcsolót használni. Ezt a hibaáram kapcsolót minden használat előtt külön ellenőrizni kell. Tájékoztató azon termékekről, amelyek nem Nagy-Britanniában kerülnek eladásra: F 016 L81 320 | (1.2.16) FIGYELEM: A kerti kisgépre szerelt csatlakozó dugót az Ön biztonsága érdekében össze kell kapcsolni a hosszabbító kábellel. A hosszabbító csatlakozójának fröccsenő víz ellen védett kivitelűnek kell lennie, gumiból kell készülnie, vagy gumival kell bevonva lennie. A hosszabbítókábelt csak egy húzásmentesítővel felszerelve szabad használni. A csatlakozó vezeték megrongálódásának esetleges jeleit rendszeresen ellenőrizni kell, a vezetéket csak kifogástalan állapotban szabad használni. Ha a csatlakozó vezeték megrongálódott, azt csak egy Bosch márkaszervizzel szabad megjavíttatni. Csak a H05VV-F vagy H05RN-F kivitelnek megfelelő hosszabbító kábelt szabad használni. Jelképes ábrák Az ezt követő jelmagyarázat a Használati útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes értelmezése segítségére lehet a kerti kisgép jobb és biztonságosabb használatában. Jel Magyarázat Viseljen védőkesztyűt Mozgásirány A reakció iránya Tömeg Bekapcsolás Kikapcsolás Megendedett tevékenység Bosch Power Tools OBJ_BUCH-1983-005.book Page 107 Monday, February 1, 2016 11:43 AM Magyar | 107 Jel Rendeltetésszerű használat Magyarázat A készülék a bokrok alatt, lejtőkön és széleken történő fű- és gyomnyírásra szolgál (25 cm magasságtól kezdve), ahol ezekhez egy fűnyírógéppel nem lehet hozzáférni. A rendeltetésszerű használat egy 0 °C és 40 °C közötti környezeti hőmérsékletre vonatkozik. Tilos tevékenység CLICK! Hallható zaj Tartozékok/pótalkatrészek Műszaki adatok Fűszegély-nyíró ART 24 ART 24+ ART 27 ART 27+ ART 30 ART 30+ Cikkszám

Névleges teljesítményfelvétel Üresjárati fordulatszám

perc automatikus automatikus automatikus automatikus automatikus automatikus Vágó rendszer

Beállítható fogantyú Kerekek Vágóhuzal átmérő

A huzaltekercs kapacitása

2x3 2x3 2x3 2x3 2x3 2x3 Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint

• 2,6 2,8 2,7 2,9 2,8 3,0 /II /II /II /II /II /II Érintésvédelmi osztály Gyári szám lásd a kerti kisgépen elhelyezett típustáblát Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak. Zaj és vibráció értékek A zajmérési eredmények az EN 50636-2-91 szabványnak megfelelően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: Hangnyomásszint Hangteljesítményszínt Bizonytalanság, K Viseljen fülvédőt! Az ahrezgési összértékek (a három irány vektorösszege) és a K szórás az EN 50636-2-91 értelmében kerültek meghatározásra: Rezgés kibocsátási érték, ah Szórás, K Bosch Power Tools 3 600 HA5 8 p. 3
• 600 HA5 2 p. 3
• 600 HA5 4 p. 3
• 600 HA5 9 p. 3
• 600 HA5 3 600 HA5 5 dB(A) dB(A) p. 3

• =2,0 m/s2 m/s2 = 4,5 =1,5 = 5,0 =1,5 = 6,5 =2,0 F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 108 Monday, February 1, 2016 11:43 AM 108 | Magyar Megfelelőségi nyilatkozat 3 600 HA5 8 p. 3
• 600 HA5 2 p. 3
• 600 HA5 4 p. 3
• 600 HA5 9 p. 3
• 600 HA5 3 600 HA5 5 Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” leírt termék megfelel a 2011/65/EU, 2016 április 19-ig: 2004/108/EK, 2016 április 20-tól: 2014/30/EU, 2006/42/EK, 2000/14/EK irányelvekben és azok módosításaiban leírt idevágó előírásoknak és megfelel a következő szabványoknak: EN 60335-1, EN 50636-2-91, EN 50581. 2000/14/EK: Garantált hangteljesítmény-szint: A konformítás megállapítási eljárás leírása a VI függelékben található. Termék kategória: 33 Megnevezett vizsgálóhely: TÜV Rheinland Intercert Kft., Budapest, Hungary, Nr. 1008 A műszaki dokumentációja (2006/42/EK, 2000/14/EK) a következő helyen található: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY p. 3

Felszerelés és üzemeltetés Ha a védőbúra egyszer felszerelésre került, azt már nem szabad leszerelni. Ne csatlakoztassa a kerti kisgépet a dugaszolóaljzathoz, amíg az nincs teljesen összeszerelve. A vágóhuzal a fűszegély-nyíró kikapcsolása után még néhány másodpercig tovább fut. A fűszegély-nyíró ismételt bekapcsolása előtt várja meg, amíg mind a motor, mind a vágóhuzal teljesen leáll. Sohase kapcsolja ki és ismét be gyorsan egymás után a berendezést. Távolítsa el a rátapadó füvet a tekercs fedeléről, ha a huzalt vagy a tekercset kicseréli. Azt javasoljuk, hogy csak a Bosch által engedélyezett vágóelemeket használja. Más vágóelemek esetén a vágási eredmény eltérő lehet. Használat előtt ellenőrizze a védőburkolat rögzítőcsavarjának szoros illeszkedését. A vágóhuzal utánavezetése az orsó leállásakor (amikor a ki-/bekapcsolót elengedik) automatikusan végrehajtásra kerül; egy túl hosszú huzal mindig levágásra kerül, amikor a kerti kisgépet ismét elindítják. F 016 L81 320 | (1.2.16) dB(A)

A tevékenység célja Ábra Oldal Szállítmány tartalma

A fogantyú beállítása

A védőbúra felszerelése

Kerekek felszerelése

A hosszabbító kábel felszerelése

Munkavégzési tanácsok A munkavégzési magasság beállítása

Gyepnyírás/gyepszegély-nyírás átkapcsolás

A vágóhuzaltekercs leszerelése

Huzaltekercs kicserélése

A huzaltekercs behelyezése a tekercs fedelébe 12 – 13

Karbantartás, tisztítás és tárolás

Tartozék kiválasztása

Bosch Power Tools OBJ_BUCH-1983-005.book Page 109 Monday, February 1, 2016 11:43 AM Magyar | 109 Hibakeresés Probléma A fűszegély-nyíró nem működik Lehetséges ok Elhárítás módja Hálózati feszültség hiányzik Ellenőrizze és kapcsolja be A dugaszoló aljzat hibás Használjon egy másik dugaszolóaljzatot A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha megrongálódott, cserélje ki A fűszegély-nyíró csak megszakításokkal A hosszabbító kábel megrongálódott működik A kábelt vizsgálja meg, és ha megrongálódott, cserélje ki Keressen fel egy vevőszolgálatot A kerti kisgép belső vezetékei meghibásodtak Keressen fel egy vevőszolgálatot A kerti kisgép túl van terhelve A fű túl magas Több fokozatban vágjon A kerti kisgép nem vág A vágóelemek túl rövidek/eltörtek Ellenőrizze a tekercset és szükség esetén cserélje ki. A vágóhuzal nem kerül utánvezetésre A huzaltekercs üres Cserélje ki a huzaltekercset A vágóhuzal belegabalyodott a tekercsbe Ellenőrizze a huzaltekercset és szükség esetén cserélje ki a tekercset A vágóhuzal belegabalyodott a tekercsbe Ellenőrizze a huzaltekercset és szükség esetén cserélje ki a tekercset A fűszegély-nyírót helytelenül kezelik Csak a vágóhuzal csúcsával vágja a füvet, kerülje el a kövek, falak és más szilárd tárgyak megérintését. Rendszeresen vezesse után a vágóhuzalt, hogy a teljes vágási átmérőt kihasználja. A vágóhuzal elszakad Vevőszolgálat és használati tanácsadás www.bosch-garden.com Ha kérdései vannak vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a kerti kisgép típustábláján található 10jegyű megrendelési számot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.: (061) 431-3835 Fax: (061) 431-3888 Hulladékkezelés Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki a kerti kisgépeket a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos és elektronikus berendezéseket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. A változtatások joga fenntartva. Bosch Power Tools F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 110 Monday, February 1, 2016 11:43 AM 110 | Русский
