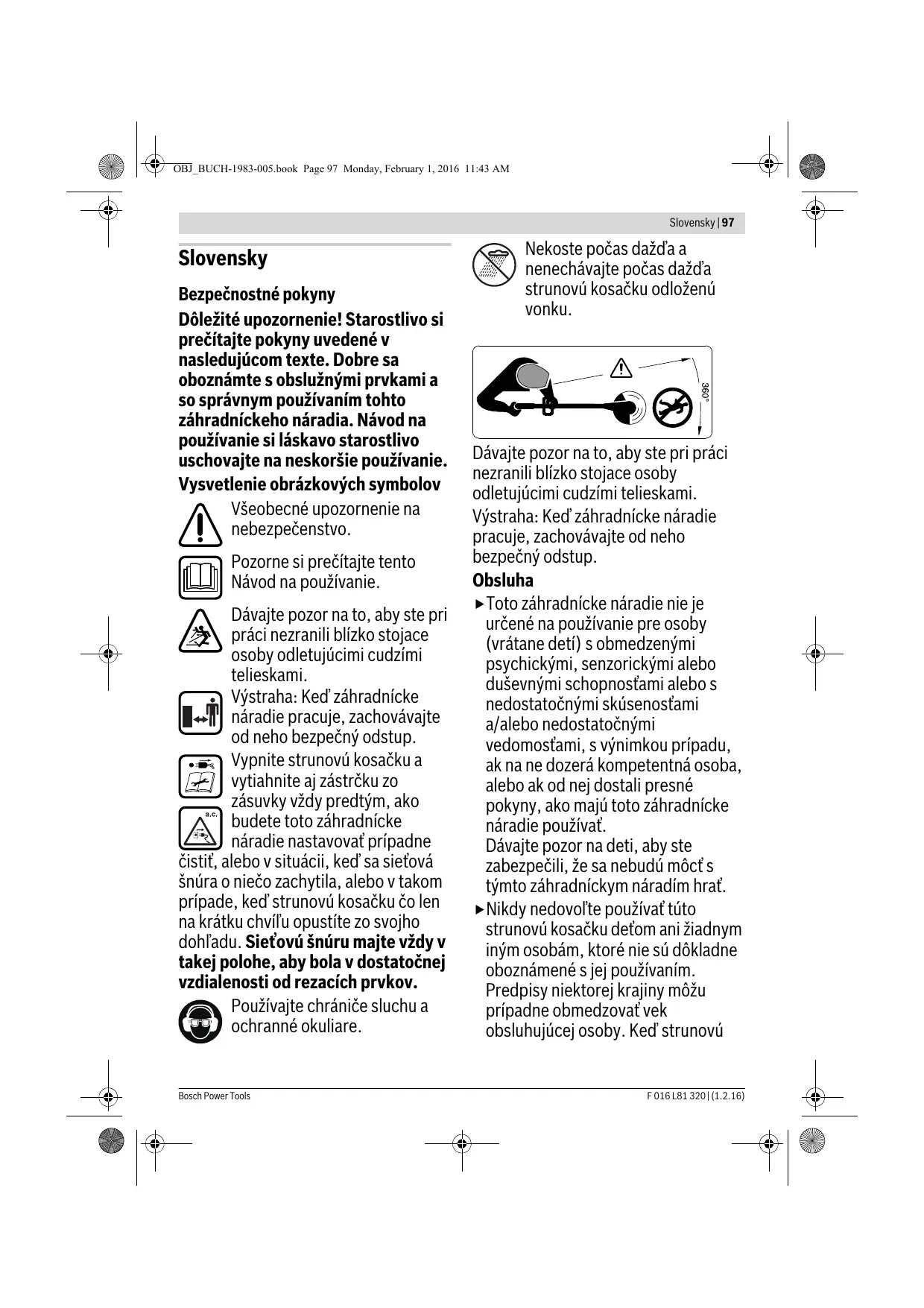

NÁVOD NA OBSLUHU ART 24 BOSCH
Dôležité upozornenie! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dobre sa oboznámte s obslužnými prvkami a so správnym používaním tohto záhradníckeho náradia. Návod na používanie si láskavo starostlivo uschovajte na neskoršie používanie. Vysvetlenie obrázkových symbolov
Všeobecné upozornenie na nebezpečenstvo.
Dávajte pozor na to, aby ste pri práci nezranili blízko stojace osoby odletujúcimi cudzími telieskami.
Výstraha: Ked' záhradnícke náradie pracuje, zachovávajte od neho bezpečný odstup.
Vypnite strunovú kosačku a vytiahnite aj zástrčku zo zásuvky vždy predtým, ako budete toto záhradnícke náradie nastavovať prípadne
čistiť, alebo v situácii, ked' sa sietová šnúra o niečo zachytila, alebo v takom prípade, ked' strunovú kosačku čo len na krátku chvíľu opustíte zo svojho dohl'adu. Sietovú šnúru majte vždy v takej polohe, aby bola v dostatočnej vzdialenosti od rezacích prvkov.
Používajte chrániče sluchu a ochranné okuliare.
Nekoste počas dažd'a a nenechávajte počas dažd'a strunovú kosačku odloženú vonku.
Dávajte pozor na to, aby ste pri práci nezranili blízko stojace osoby odletujúcimi cudzími telieskami.
Výstraha: Ked' záhradnícke náradie pracuje, zachovávajte od neho bezpečný odstup.
Obsluha
Toto záhradnícke náradie nie je určené na používanie pre osoby (vrátane detí) s obmedzenými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, s výnimkou prípadu, ak na ne dozerá kompetentná osoba, alebo ak od nej dostali presné pokyny, ako majú toto záhradnícke náradie používať. Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú môť s týmto záhradníckym náradím hrať.
Nikdy nedovol'te používať túto strunovú kosačku deťom ani žiadnym iným osobám, ktoré nie sú dôkladne oboznámené s jej používaním. Predpisy niektorej krajiny môžu prípadne obmedzovať vek obsluhujúcej osoby. Ked' strunovú
98 | Slovensky
kosačku nepoužívate, uschovávajte ju tak, aby nebola dosiahnutel'ná pre deti.
▶ Nikdy nepoužívajte strunovú kosačku, ktorá vôbec nemá, alebo má poškodené kryty či ochranné prvky, alebo tieto nie sú správne umiestnené.
Pred použitím skontrolujte sietovú šnúru a predlžovaciu šnúru, či nie je poškodená alebo nevykazuje príznaky starnutia. Ked' sa počas používania poškodí sietová šnúra, okamžite vytiahnite zástrčku sietovej šnúry zo zásuvky. NEDOTÝKAJTE SA SIETOVEJ ŠNÚRY SKÔR, AKO JU ODPOJÍTE ZO ZÁSUVKY.
Nepoužívajte túto strunovú kosačku v takom prípade, ked'je prívodná šnúra poškodená alebo opotrebovaná.
- Ak je potrebná výmena prívodnej šnúry, musí ju vykonať výrobca, jeho niektoré autorizované servisné stredisko ručného elektrického náradia alebo určená osoba s príslušnou kvalifikáciou, aby sa zabránilo ohrozeniu bezpečnosti používatel’a.
▶Zabezpečte, aby sa predlžovacia šnúra nedostala do blízkosti rezacích elementov.
▶ Skontrolujte záhradnícke náradie pred použitím a v prípade pádu alebo úderu, či nie je opotrebované alebo poškodené a pred d'alším používaním ho prípadne dajte opraviť.
▶ Nepracujte so záhradným náradím nikdy vtedy, ked’ ste unavený alebo chorý, alebo ak ste pod vplyvom alkoholu, drog alebo liekov.
▶ Pri práci noste dlhé nohavice, pevnú obuv a pracovné rukavice. Nemajte na sebe široký odev, šperky, krátke nohavice, sandále a nikdy nepracujte bosý. Ak máte dlhé vlasy, zviažte si ich nad plecia, aby sa zabránili ich zachyteniu pohybujúcimi sa súčiastkami.
Ked' používate toto záhradnícke náradie, noste ochranné okuliare a chrániče sluchu.
▶Zabezpečte si vždy pevný postoj a udržiavajte rovnováhu. Nikdy sa nepreceňujte.
▶ Nikdy nepoužívajte túto strunovú kosačku vtedy, ked' sa v bezprostrednej blízkosti zdržiavajú nejaké osoby, predovšetkým deti, ale aj domáce zvieratá.
▶ Obsluhujúca osoba alebo užívatel' je zodpovedný za úrazy a škody spôsobené iným l'ud'om alebo za škody na ich majetku.
▶Skôr ako sa budete dotýkat' rezacích prvkov, počkajte, kým sa úplne zastavia. Po vypnutí strunovej kosačky rezacie prvky ešte rotujú d'alej a mohli by Vám spôsobit' poranenie.
▶ Pracujte iba za denného svetla alebo za dobrého umelého osvetlenia.
▶ Nepracujte so strunovou kosačkou za nepriaznivého počasia, najmä ked' sa blíži búrka.
▶ Používanie strunovej kosačky v mokrej tráve znižuje pracovný výkon.
Ked' prenášate strunovú kosačku z jednej pracovnej plochy na inú pracovní plochu, kosačku vypnite.
Slovensky | 99
- Strunovú kosačku zapínajte len vtedy, ked' sa Vaše ruky a nohy nachádzajú v dostatočnej vzdialenosti od rotujúcich sekacích prvkov.
▶ Nikdy sa nepribližujte rukami ani nohami do blízkosti rotujúcich sekacích prvkov.
▶ Nikdy nepoužívajte do tejto strunovej kosačky kovové sekacie prvky.
- Strunovú kosačku dávajte opravovať len do autorizovanej servisnej opravovne.
▶Vždy majte na pamäti to, aby boli vetracie štrbiny volné, aby sa na nich nenachádzali žiadne usadeniny nečistoty alebo trávy.
▶ Chráňte sa pred poranením, ktoré Vám môže spôsobit zabudovaný nôž, ktorý odsekáva dĺžku struny (lanka). Po vložení/zavedení struny (lanka) otočte kosačku vždy do vodorovnej pracovnej polohy, až potom ju môžete zapnúť.
▶ Ručné elektrické náradie vypnite a vytiahnite zástrčku prívodnej šnúry zo zásuvky:
– vždy, ked' nechávate záhradnícke náradie bez dozoru
– pred výmenou cievky
– pred čistením, alebo ked’ budete na strunovej kosačke niečo robit’
▶ Po skončení práce vytiahnite zástrčku sietovej šnúry zo zásuvky a skontrolujte, či nie je záhradnícke náradie poškodené.
▶ Záhradnícke náradie skladujte na bezpečnom a suchom mieste mimo
dosahu detí. Neklad'te na záhradnícke náradie žiadne iné predmety.
▶ Opotrebované alebo nejakým spôsobom poškodené súčiastky vždy pre istotu ihned’ vymeňte.
▶ Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Bosch.
- Nikdy nespúšťajte toto záhradnícke náradie skôr, ako ste zmontovali príslušné súčiastky – dielce.
▶Dôležité upozornenie! Predtým, ako začnete robit' údržbu alebo záhradnícke náradie čistit', vypnite ho a vytiahnite zástrčku prívodnej šnúry zo zásuvky. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra.
▶ Po vypnutí strunovej kosačky sa rezacia struna ešte niekol'ko sekúnd otáča d'alej.
▶ Pozor – nedotýkajte sa rotujúcej rezacej struny.
Vaše záhradnícke náradie je kvôli bezpečnosti vybavené ochrannou izoláciou a nepotrebuje žiadne uzemnenie. Prevádzkové napätie náradia je 230 V AC (striedavý prúd), 50 Hz (pre krajiny mimo EÚ 220 V, 240 V – podľa konkrétneho vyhotovenia). Používajte len schválené predlžovacie šnúry zodpovedajúce predpisom. Bližšie informácie Vám poskytne Vaše autorizované servisné stredisko.
100 | Slovensky
Na zaručenie bezpečnosti odporúčame používať ochranný spínač pri poruchových prúdoch (FI) s maximálnym chybovým 30 mA.
Tento ochranný spínač pri poruchových prúdoch (FI) treba pred každým použitím prekontrolovať.
Pokyny k produktom, ktoré sa vo Vel'kej Británii nepredávajú:
UPOZORNENIE: Pre Vašu bezpečnosť je potrebné, aby zástrčka namontovaná na záhradníckom náradí bola spojená s predlžovacou šnúrou. Spojenie predlžovacej šnúry musí byť chránené pred ostrekujúcou vodou, musí byť vyrobené z gumy, alebo musí byť potiahnuté gumou. Predlžovacia šnúra musí byť vybavená odl'ahčovacími prípravkami pri namáhaní na t'ah.
Prívodné vedenie treba pravidelne kontrolovať, či nevykazuje znaky poškodenia a smie sa používať len vtedy, ked’je v bezchybnom stave.
Ked'je prívodná šnúra poškodená, smie sa zverit do opravy len autorizovanému servisnému stredisku Bosch.
S týmto náradím sa smú používať len predlžovacie šnúry typu H05VV-F alebo H05RN-F.
Symboly
Nasledujúce symboly sú pre čítanie a pochopenie tohto Návodu na používanie veľmi dôležité. Dobre si tieto symboly a ich významy zapamätajte. Správna interpretácia týchto symbolov Vám bude pomáhať lepšie a bezpečnejšie používať toto ručné elektrické náradie.
Symbol
Význam
Zakázaný druh manipulácie
CLICK!
Počutelný hluk
Príslušenstvo/náhradné súčiastky
Používanie podl'a určenia
Toto náradie je určené na kosenie trávy a buriny (od výšky 25 cm) pod kríkmi ako aj na svahoch a na okrajoch trávnikov, ktoré sa bežnou kosačkou na trávu nedajú dosiahnuť.
Používanie podľa určenia sa vztahuje na teplotu okolia medzi 0 °C a 40 °C.
Technické údaje
| Strunová kosačka | ART 24 | ART 24+ | ART 27 | ART 27+ | ART 30 | ART 30+ | |
| Vecné číslo3 600 ... | HA5 8.. | HA5 9.. | HA5 2.. | HA5 3.. | HA5 4.. | HA5 5.. | |
| Menovitý príkon | W | 400 | 400 | 450 | 450 | 550 | 550 |
| Počet vol'nobežných obrátok | min^-1 | 12000 | 12000 | 10500 | 10500 | 9500 | 9500 |
| Rezací systém | automaticky | automaticky | automaticky | automaticky | automaticky | automaticky | |
| Nastavitelná rukováť | ● | ● | ● | ● | ● | ● | |
Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať.
Slovensky | 101
| Strunová kosačka | ART 24 | ART 24+ | ART 27 | ART 27+ | ART 30 | ART 30+ | |
| Kolesá | - | ● | - | ● | - | ● | |
| Priemer sekacieho lanka | mm | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Priemer rezu | cm | 24 | 24 | 27 | 27 | 30 | 30 |
| Kapacita cievky na strunu | m | 2 x 3 | 2 x 3 | 2 x 3 | 2 x 3 | 2 x 3 | 2 x 3 |
| Hmotnost podl'a EPTA-Procedure 01:2014 | kg | 2,6 | 2,8 | 2,7 | 2,9 | 2,8 | 3,0 |
| Trieda ochrany | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II | |
Sériové číslo
pozri typový štítok na záhradníckom náradí
Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať.
Informácia o hlučnosti/vibráciách
| Hodnoty hlučnosti zistené podľa EN 50636-2-91. | 3 600 HA5 8.. | 3 600 HA5 2.. | 3 600 HA5 4.. | |
| 3 600 HA5 9.. | 3 600 HA5 3.. | 3 600 HA5 5.. | ||
| Vyhodnotená hladina hluku A tohto náradia je typicky: | ||||
| Hladina akustického tlaku | dB(A) | 73 | 73 | 74 |
| Hladina akustického výkonu | dB(A) | 93 | 93 | 94 |
| Nespoľahlivosť merania K | dB | =1,0 | =1,0 | =2,0 |
| Používajte chrániče sluchu! | ||||
| Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 50636-2-91: | ||||
| Hodnota emisie vibrácií ah | m/s ^2 | = 4,5 | = 5,0 | = 6,5 |
| Nepresnosť merania K | m/s ^2 | = 1,5 | = 1,5 | = 2,0 |
Vyhlásenie o konformite C€
| 3 600 HA5 8..3 600 HA5 9.. | 3 600 HA5 2..3 600 HA5 3.. | 3 600 HA5 4..3 600 HA5 5.. | ||
| Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísanýv časti „Technické údaje“ splňa všetky príslušné ustanoveniasmerníc 2011/65/EÚ, do 19. apríla 2016: 2004/108/ES, od20. apríla 2016: 2014/30/EÚ, 2006/42/ES, 2000/14/ESvrátane ich zmien a je v súlade s nasledujúcimi normami:EN 60335-1, EN 50636-2-91, EN 50581.2000/14/ES: Garantovaná hladina akustického výkonu:Spôsob hodnotenia konformity podľa prílohy VI. | dB(A) | 94 | 94 | 96 |
| Kategória produktu: 33Poverené pracovisko:TÜV Rheinland Intercert Kft., Budapest, Hungary, Nr. 1008Súbor technickej dokumentácie (2006/42/ES,2000/14/ES) sa nachádza u:Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,Stowmarket, Suffolk IP14 1EY, England | Henk BeckerExecutive Vice PresidentEngineeringPPaJwls BaoRobert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANY01.02.2016 | Helmut HeinzelmannHead of Product CertificationPT/ETM9i.V. H. wlc | ||
102 | Slovensky
Montáž a používanie
- Ked' je ochranný kryt namontovaný, nesmie sa už viac demontovať.
▶ Neprípájajte záhradnícke náradie do zásuvky predtým, ako je kompletne zmontované.
▶ Po vypnutí strunovej kosačky rezacia struna ešte niekol'ko sekúnd dobieha. Skôr ako zapnete strunovú kosačku znova, počkajte, kým sa motor/rezacia struna celkom zastaví.
▶ Nezapínajte a nevypínajte náradie v krátkych intervaloch po sebe. - Odstráňte usadeniny zvyškov trávy z krytu cievky vždy, ked' sa chystáte vymeniť strunu alebo cievku.
▶ Odporúčame používať sekacie prvky schválené firmou Bosch. V prípade používania iných sekacích prvkov môže byť výsledok práce odlišný.
▶ Pred použitím skontrolujte, či upevňovacia skrutka pre ochranný kryt správne sedí.
Prísun struny sa uskutoční každý raz vtedy, ked' sa vreteno zastaví (vypínač sa pustí), príliš dlhé struna sa odseknutím skráti, ked' sa záhradnícke náradie opát spustí.
| Ciel' činnosti | Obrázok | Strana |
| Obsah dodávky (základná výbava) | 1 | 189 |
| Nastavenie rukoväte | 2 | 189 |
| Montáž ochranného krytu | 3 | 190 |
| Montáž kolies | 4 | 191 |
| Zapojenie predlžovacej šnúry | 5 | 191 |
| Zapnutie/vypnutie | 6 | 192 |
| Pokyny na používanie | ||
| Nastavenie pracovnej výšky | 7 | 192 |
| Prestavenie kosenie trávnika/kosenie okrajov | 8 | 192 |
| Demontáž cievky na strunu | 9 | 193 |
| Navinutie struny na cievku | 10 | 193 |
| Výmena cievky na strunu | 11 | 194 |
| Vloženie cievky na strunu do krytu cievky | 12 – 13 | 194 |
| Údržba, čistenie a skladovanie | 14 | 195 |
| Vol’ba príslušenstva | 15 | 195 |
Hl'adanie porúch
| Symptómy | Možná príčina | Odstránenie príčiny |
| Strunová kosačka nebeží | Výpadok sieťového napätia | Skontrolujte a zapnite |
| Zásuvka elektrickej siete je chybná | Použite inú zásuvku | |
| Predlžovacia šnúra je poškodená | Skontrolovať prívodnú šnúru a v prípade, že je poškodená, ju vymeniť | |
| Strunová kosačka beží s prerušeniami | Predlžovacia šnúra je poškodená | Skontrolovať prívodnú šnúru a v prípade, že je poškodená, ju vymeniťVyhl’adajte autorizovanú servisnú opravovňu |
| Vnútorná kabeláž záhradníckeho náradia je porušená | Vyhl’adajte autorizovanú servisnú opravovňu | |
| Záhradnícke náradie je preťažené | Tráva je príliš vysoká | Koste po častiach |
| Záhradné náradie nereže (nekosi) | Rezacie prvky sú príliš krátke/odlomené (struna) | Skontrolujte cievku a v prípade potreby ju vymeňte |
| Rezacia struna sa neprivádza | Cievka na strunu je prázdna | Vymeniť cievku na strunu |
| Struna je v cievke zamotaná | Skontrolujte cievku na strunu a v prípade potreby cievku vymeňte | |
| Magyar | 103 | ||
| Symptómy | Možná príčina | Odstránenie príčiny |
| Rezacia struna sa d'alej láme | Struna je v cievke zamotaná | Skontrolujte cievku na strunu a v prípade potreby cievku vymeňte |
| Nesprávna manipulácia so strunovou kosačkou | Koste len hrotom rezacej struny, vyhýbajte sa kontaktu s kameňmi, stenami a s inými pevnými predmetmi; rezaciu strunu pravidelne privádzajte, aby ste využivali celý sekací priemer. | |
Servisné stredisko a poradenstvo pri používaní
Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte láskavo bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku záhradníckeho náradia.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: (02) 48 703 800
Fax: (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie.
Neodhadzujte záhradnícke náradie do komunálneho odpadu!
Len pre krajiny EÚ:
Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužiteľné elektrické a elektronické prístroje zbierať separovane a dávať na recykláciu zodpovedajúcu ochrane životného prostredia.
Zmeny vyhradené.
