KULLANIM KILAVUZU ART 24 BOSCH

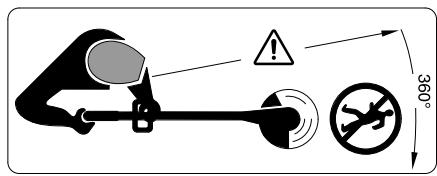

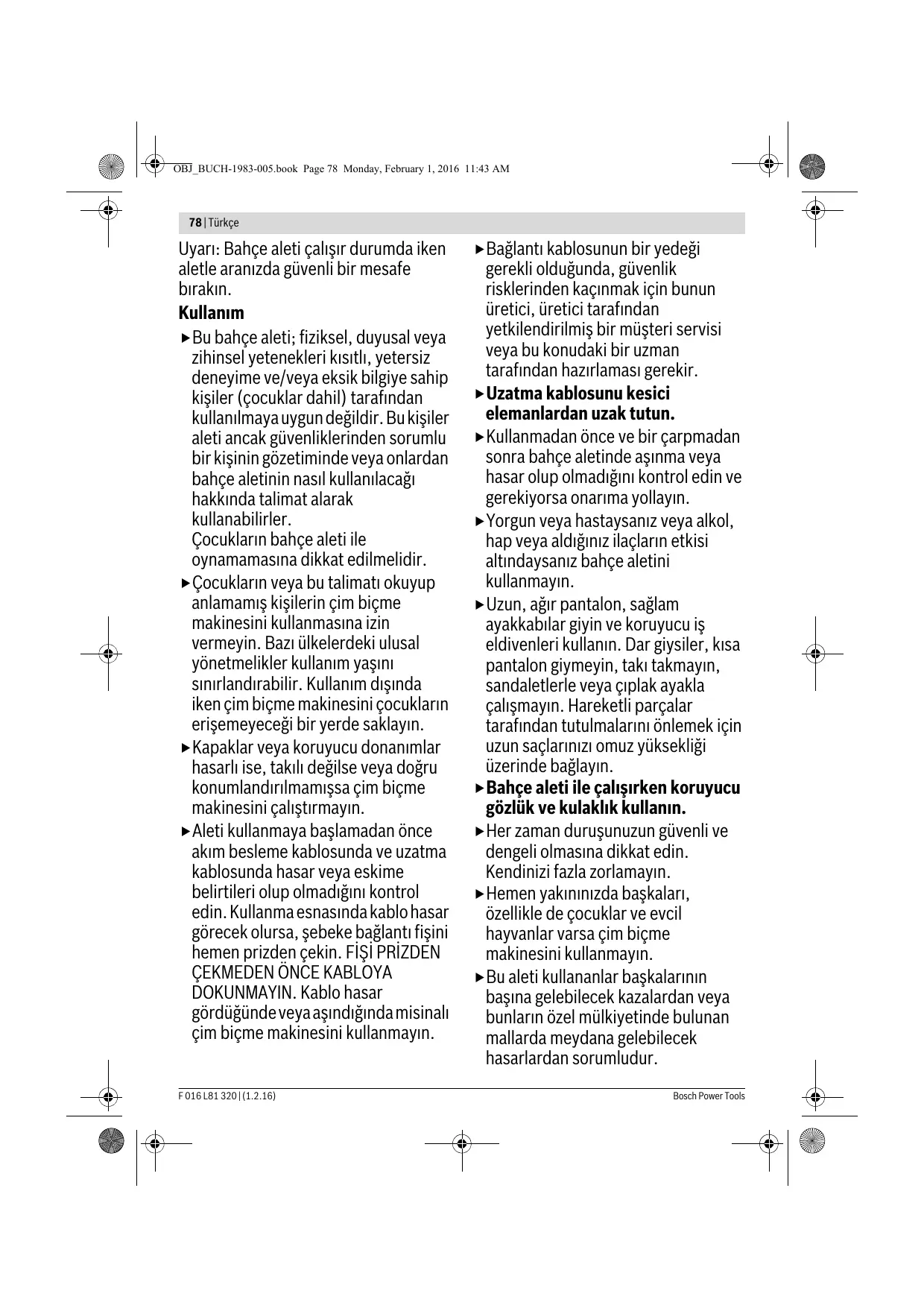

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίξετε τα μηχανήματα κήπου στα απορρίμματα του σπιτιού Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά και ηλεκτρονικά μηχανήματα να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. Türkçe Güvenlik Talimatı Dikkat! Aşağıdaki talimatı dikkatle okuyun. Bahçe aletinin usulüne uygun olarak kullanımını ve kumanda elemanlarının işlevlerini tam olarak öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın. Bosch Power Tools Resimli semboller hakkında açıklamalar Genel tehlike uyarısı. Kullanım kılavuzunu tam olarak okuyun. Çalışırken yakınınızda bulunan kişilerin etrafa savrulabilicek yabancı cisimler tarafından yaralanmaması için gerekli önlemleri alın. Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın. Aletin kendinde bir ayarlama işlemine veya temizlik işlemine başlamadan önce, kablo tutulduğunda veya misinalı çim biçme makinesini kısa süre de olsa denetiminiz dışında bırakmadan önce misinalı çim biçme makinesini kapatın ve şebeke bağlantı fişini prizden çekin. Akım kablosunu kesici elamanlardan uzak tutun. Koruyucu kulaklık ve gözlük kullanın. Yağmur yağarken biçme yapmayın ve çim biçme makinesini yağmur yağarken dışarıda bırakmayın. Yakınınızda bulunan kişilerin etrafa savrulan nesneler nedeniyle tehlikeye girmemesine dikkat edin. F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 78 Monday, February 1, 2016 11:43 AM 78 | Türkçe Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın. Kullanım Bu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmaya uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler. Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir. Çocukların veya bu talimatı okuyup anlamamış kişilerin çim biçme makinesini kullanmasına izin vermeyin. Bazı ülkelerdeki ulusal yönetmelikler kullanım yaşını sınırlandırabilir. Kullanım dışında iken çim biçme makinesini çocukların erişemeyeceği bir yerde saklayın. Kapaklar veya koruyucu donanımlar hasarlı ise, takılı değilse veya doğru konumlandırılmamışsa çim biçme makinesini çalıştırmayın. Aleti kullanmaya başlamadan önce akım besleme kablosunda ve uzatma kablosunda hasar veya eskime belirtileri olup olmadığını kontrol edin. Kullanma esnasında kablo hasar görecek olursa, şebeke bağlantı fişini hemen prizden çekin. FİŞİ PRİZDEN

ÇEKMEDEN ÖNCE KABLOYA

DOKUNMAYIN. Kablo hasar gördüğünde veya aşındığında misinalı çim biçme makinesini kullanmayın. F 016 L81 320 | (1.2.16) Bağlantı kablosunun bir yedeği gerekli olduğunda, güvenlik risklerinden kaçınmak için bunun üretici, üretici tarafından yetkilendirilmiş bir müşteri servisi veya bu konudaki bir uzman tarafından hazırlaması gerekir. Uzatma kablosunu kesici elemanlardan uzak tutun. Kullanmadan önce ve bir çarpmadan sonra bahçe aletinde aşınma veya hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın. Yorgun veya hastaysanız veya alkol, hap veya aldığınız ilaçların etkisi altındaysanız bahçe aletini kullanmayın. Uzun, ağır pantalon, sağlam ayakkabılar giyin ve koruyucu iş eldivenleri kullanın. Dar giysiler, kısa pantalon giymeyin, takı takmayın, sandaletlerle veya çıplak ayakla çalışmayın. Hareketli parçalar tarafından tutulmalarını önlemek için uzun saçlarınızı omuz yüksekliği üzerinde bağlayın. Bahçe aleti ile çalışırken koruyucu gözlük ve kulaklık kullanın. Her zaman duruşunuzun güvenli ve dengeli olmasına dikkat edin. Kendinizi fazla zorlamayın. Hemen yakınınızda başkaları, özellikle de çocuklar ve evcil hayvanlar varsa çim biçme makinesini kullanmayın. Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. Bosch Power Tools OBJ_BUCH-1983-005.book Page 79 Monday, February 1, 2016 11:43 AM Türkçe | 79 Kesici elemanları tutmadan önce tam Aşağıdaki durumlarda bahçe aletini olarak durmalarını bekleyin. Kesici elemanlar çim biçme makinesi kapandıktan sonra da bir süre serbest olarak dönerler ve yaralanmalara neden olabilirler. Daima gün ışığında veya çok iyi aydınlatma koşullarında çalışın. Kötü hava koşullarında, özellikle gelmekte olan fırtınadan önce misinalı çim biçme makinesi ile çalışmayın. Çim biçme makinesinin ıslak çimlerde kullanılması iş performansını düşürür. Çalışma alanına götürürken veya bu alandan çıkarırken çim biçme makinesini kapatın. Çim biçme makinesini ancak elleriniz ve ayaklarınız dönen kesici elemanlardan yeterli uzaklıkta iken açın. Ellerinizi ve ayaklarınızı dönmekte olan kesici elemanların yakınına getirmeyin. Bu çim biçme makinesi için hiçbir zaman metal kesici eleman kullanmayın. Çim biçme makinesini düzenli aralıklarla kontrol edin ve bakımını yapın. Çim biçme makinesini yetkili servis atölyelerinde onarılmasını sağlayın. Havalandırma aralıklarına çim kalıntılarının yapışmadığından emin olun. Çimleri boyuna kesen bıçaklar sonucu yaralanmaya karşı kendinizi koruyun. Misinayı sardıktan/tekrar sardıktan sonra misinalı çim biçme makinesini açmadan önce daima yatay konuma çevirin. kapatın ve şebeke bağlantı fişini prizden çekin: – Bahçe aletini denetim dışı bıraktığınızda – Bobini değiştirmeden önce – Temizliğe veya çim biçme makinesinde bir çalışmaya başlamadan önce Her iş aşamasından sonra şebeke bağlantı fişini prizden çekin ve bahçe aletinde hasar olup olmadığını kontrol edin. Bahçe aletini kuru, güvenli ve çocukların erişemeyeceği bir yerde saklayın. Bahçe aletinin üstüne başka bir şey koymayın. Güvenlik amacıyla aşınmış veya hasar görmüş parçaları değiştirin. Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun. İlgili parçalar takılı olmadan bahçe aletini hiçbir zaman çalıştırmayın. Enerjiden tasarruf etmek için bahçe aletini sadece kullanacağınız zaman açın. Elektrik güvenliği Dikkat! Bakım ve temizlik işlemlerinden önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin. Akım kablosu hasar gördüğünde, kesildiğinde veya karıştığında da aynı işlemi uygulayın. Misinalı çim biçme makinesi kapatıldıktan sonra kesici misina birkaç saniye daha döner. Dikkat – dönmekte olan misinaya dokunmayın. Bosch Power Tools F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 80 Monday, February 1, 2016 11:43 AM 80 | Türkçe Bahçe aletiniz güvenlik sağlamak üzere koruyucu izolasyonludur ve topraklama gerektirmez. İşletme gerilimi 230 V AC, 50 Hz’dir (AB üyesi olmayan ülkeler için tipe göre 220 V, 240 V). Sadece bahçe aletinizle kullanılmaya müsaadeli uzatma kablosu kullanın. Bu konudaki bilgileri yetkili müşteri servisinden alabilirsiniz. Güvenliği artırmak için maksimum 30 mA’lik hatalı akımlı bir FI-Şalterin (RCD) kullanılması tavsiye olunur. Bu FI-Şalteri her kullanımdan önce kontrol edilmelidir. İngiltere’de satılmayan ürünler için uyarı: DİKKAT: Güvenliğiniz için bahçe aletinize monte edilmiş olan fişin bağlantı kablosuna bağlanması gereklidir. Uzatma kablosunun kuplajı püskürme suyuna karşı korunmalı olmalı, kauçuktan yapılmış olmalı veya kauçuk kaplı olmalıdır. Uzatma kablosu bir gerginlik giderme tertibatı ile kullanılmalıdır. Bağlantı kablosunun hasarlı olup olmadığı düzenli aralıklarla kontrol edilmeli ve sadece kusursuz durumda kullanılmalıdır. Bağlantı kablosu hasar görecek olursa sadece yetkili Bosch servis atölyesinde onarılmalıdır. Sadece H05VV-F veya H05RN-F tipi uzatma kablosu kullanılabilir. Semboller Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur. Sembol Anlamı Koruyucu eldiven kullanın Hareket yönü Reaksiyon yönü Ağırlığı Açma Kapama Müsaade edilen davranış Yasak işlem İşitilebilir gürültü CLICK! Aksesuar/Yedek parça Usulüne uygun kullanım Bu alet, çim biçme makinesi ile erişilemeyen çalılar altındaki ve eğimili ve kenarlı yerlerdeki çimlerin ve yabani otların (25 cm yükseklikten itibaren) kesilmesi için tasarlanmıştır. Bu aletin usulüne uygun kullanımı 0 °C – 40 °C dereceler arasındadır. Teknik veriler Misinalı çim biçme makinesi ART 24 ART 24+ ART 27 ART 27+ ART 30 ART 30+ Ürün kodu

HA5 8.. HA5 9.. HA5 2.. HA5 3.. HA5 4.. HA5 5.. Giriş gücü Boştaki devir sayısı

Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. F 016 L81 320 | (1.2.16) Bosch Power Tools OBJ_BUCH-1983-005.book Page 81 Monday, February 1, 2016 11:43 AM Türkçe | 81 Misinalı çim biçme makinesi ART 24 ART 24+ ART 27 ART 27+ ART 30 ART 30+ Otomatik Otomatik Otomatik Otomatik Otomatik Otomatik Konumu ayarlanabilir tutamak

Kesme sistemi Misina çapı

Misina bobini kapasitesi

2x3 2x3 2x3 2x3 2x3 2x3 Ağırlığı EPTA-Procedure 01:2014’e göre

• 2,6 2,8 2,7 2,9 2,8 3,0 /II /II /II /II /II /II Koruma sınıfı bahçe aletindeki tip etiketine bakın Seri numarası Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. Gürültü/Titreşim bilgisi Gürültü emisyon değerleri EN 50636-2-91 uyarınca belirlenmektedir. Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi Gürültü emisyonu seviyesi Tolerans K Koruyucu kulaklık kullanın! Toplam titreşim değeri ah (üç yönün vektör toplamı) ve tolerans K EN 50636-2-91’e göre belirlenmektedir: Titreşim emisyon değeri ah Tolerans K 3 600 HA5 8 p. 3
• 600 HA5 2 p. 3
• 600 HA5 4 p. 3
• 600 HA5 9 p. 3
• 600 HA5 3 600 HA5 5 dB(A) dB(A) p. 3

• =2,0 m/s2 m/s2 = 4,5 =1,5 = 5,0 =1,5 = 6,5 =2,0 Uygunluk beyanı 3 600 HA5 8 p. 3
• 600 HA5 2 p. 3
• 600 HA5 4 p. 3
• 600 HA5 9 p. 3
• 600 HA5 3 600 HA5 5 Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU, 19 Nisan 2016'ya kadar: 2004/108/EC, 20 Nisan 2016'dan itibaren: 2014/30/EU, 2006/42/EC, 2000/14/EC yönergelerinin geçerli bütün hükümlerini karşıladığını ve aşağıdaki standartlarla uyumlu olduğunu beyan ederiz: EN 60335-1, EN 50636-2-91, EN 50581. 2000/14/EC: Garanti edilen gürültü emisyonu seviyesi: Uyumluluk değerlendirme yöntemi ek VI uyarınca. Ürün kategorisi: 33 Resmen tanınmış merkez: TÜV Rheinland Intercert Kft., Budapest, Hungary, Nr. 1008 Teknik belgelerin bulunduğu merkez (2006/42/EC, 2000/14/EC): Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Bosch Power Tools dB(A) p. 3

F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 82 Monday, February 1, 2016 11:43 AM 82 | Türkçe Montaj ve işletim Koruyucu kapak takılı ise artık sökülemez. Tam olarak monte edilmeden önce bahçe aletini prize takmayın. Misinalı çim biçme makinesi kapatıldıktan sonra kesici misina birkaç saniye daha döner. Misinalı çim biçme makinesini tekrar çalıştırmadan önce motor/kesici misina tam olarak duruncaya kadar bekleyin. Çok kısa aralıklarla arka arkaya kapama-açma yapmayın. Misinayı veya bobini değiştirmek istediğinizde bobin kapağındaki çim kalıntılarını temizleyin. Bosch tarafından izin verilen kesici elemanların kullanılmasını tavsiye ederiz. Başka kesici elemanlar kullanıldığında kesme sonucu farklı olabilir. Aleti kullanmaya başlamadan önce koruyucu kapak tespit vidasının yerine iyice oturup oturmadığını kontrol edin. Milin her duruşunda misina beslemesi yapılır (açma/kapama şalteri bırakıldığında); bahçe aleti tekrar çalıştırıldığında aşırı uzunluktaki misina kesilir. İşlemin amacı Şekil Sayfa Teslimat kapsamı

Tutamağın ayarlanması

Koruyucu kapağın takılması

Tekerleklerin takılması

Uzatma kablosunun takılması

Çalışırken dikkat edilecek hususlar Çalışma yüksekliğinin ayarlanması

Çim biçme/kenar biçme çevrimi

Misina bobininin bobin kapağına takılması 12 – 13

Bakım, temizlik ve depolama

Hata arama Hata göstergesi Olası neden Giderilme yolu Misinalı çim biçme makinesi çalışmıyor Şebeke gerilimi yok Kontrol edin ve açın Şebeke prizi arızalı Başka bir priz kullanın Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin Müşteri servisine başvurun Misinalı çim biçme makinesi kesintili olarak çalışıyor Bahçe aletinin içindeki kablo sisteminde Müşteri servisine başvurun hata var Bahçe aleti zorlanıyor Çimler çok yüksek Çimleri kademeli olarak kesin Bahçe aleti kesme yapmıyor Kesici elemanlar çok kısa/kırılmış Bobini kontrol edin ve gerekiyorsa değiştirin Kesici misina beslenmiyor F 016 L81 320 | (1.2.16) Misina bobini boş Misina bobinini yenileyin Misina bobinde sarılmış Misina bobinini kontrol edin ve gerekiyorsa bobini yenileyin Bosch Power Tools OBJ_BUCH-1983-005.book Page 83 Monday, February 1, 2016 11:43 AM Türkçe | 83 Hata göstergesi Olası neden Giderilme yolu Kesici misina kopuyor Misina bobinde sarılmış Misina bobinini kontrol edin ve gerekiyorsa bobini yenileyin Misinalı çim biçme makinesinin hatalı kullanılıyor Sadece kesici misinanın ucuyla biçme yapın; taşlara, duvarlara veya başka sert nesnelere temastan kaçının. Bütün kesme çapında yararlanabilmek için kesici misinaları düzenli olarak besleyin. Müşteri hizmeti ve uygulama danışmanlığı www.bosch-garden.com Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar. Türkçe Bosch Sanayi ve Ticaret A.Ş. Aydinevler Mah. Inonu Cad. No:20 Ofis Park A Blok 34854 Kucukyali/Maltepe Tel.: 444 80 10 Fax: +90 216 432 00 82 E-Mail: iletisim@bosch.com.tr İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj
