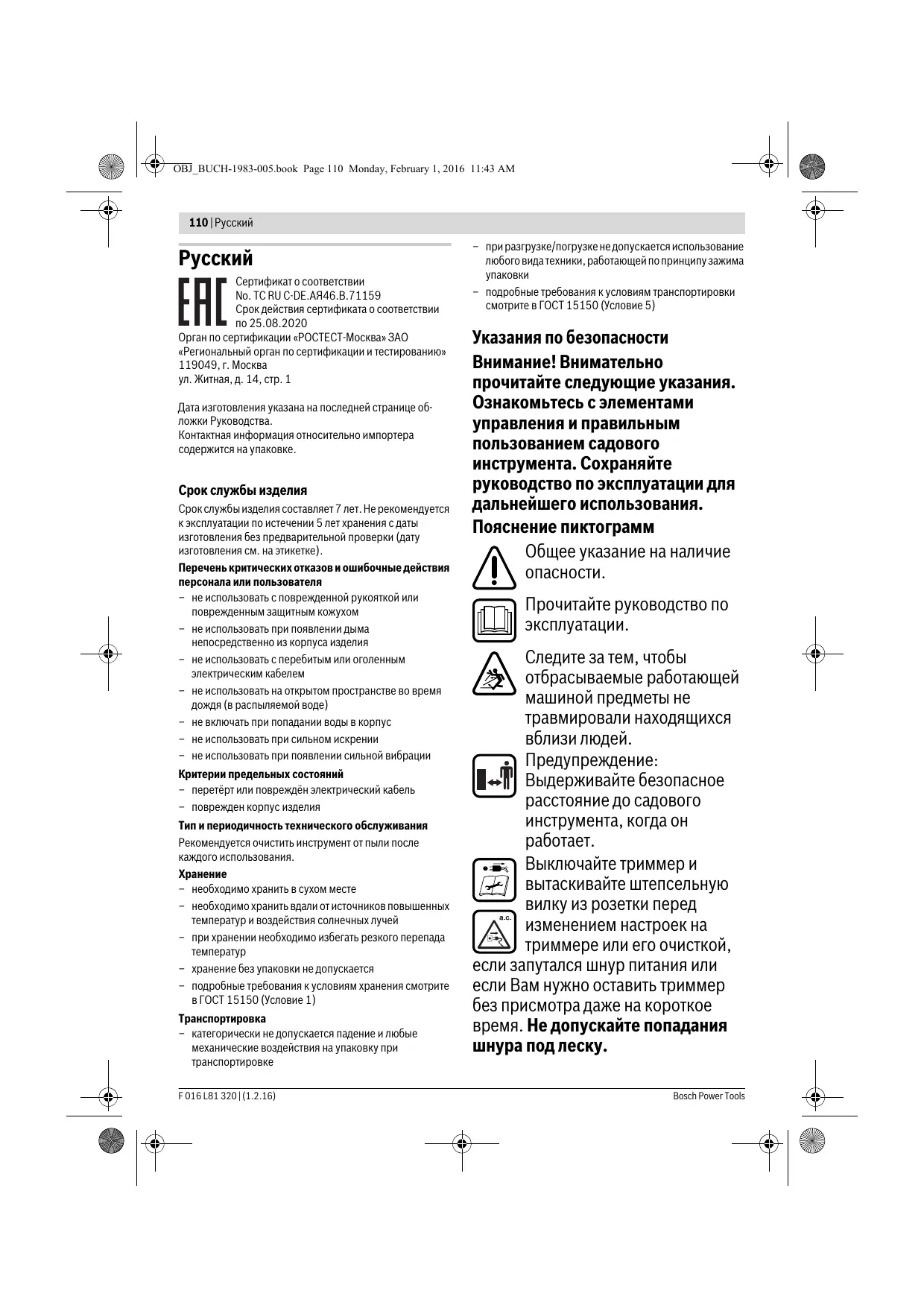

Сертификат о соответствии No. TC RU С-DE.АЯ46.В.71159 Срок действия сертификата о соответствии по 25.08.2020 Орган по сертификации «РОСТЕСТ-Москва» ЗАО «Региональный орган по сертификации и тестированию» 119049, г. Москва ул. Житная, д. 14, стр. 1 Дата изготовления указана на последней странице обложки Руководства. Контактная информация относительно импортера содержится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или поврежденным защитным кожухом – не использовать при появлении дыма непосредственно из корпуса изделия – не использовать с перебитым или оголенным электрическим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования. – необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада – хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1) Транспортировка – категорически не допускается падение и любые механические воздействия на упаковку при транспортировке F 016 L81 320 | (1.2.16) – при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима – подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Указания по безопасности Внимание! Внимательно прочитайте следующие указания. Ознакомьтесь с элементами управления и правильным пользованием садового инструмента. Сохраняйте руководство по эксплуатации для дальнейшего использования. Пояснение пиктограмм Общее указание на наличие Прочитайте руководство по эксплуатации. Следите за тем, чтобы отбрасываемые работающей машиной предметы не травмировали находящихся вблизи людей. Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он Выключайте триммер и вытаскивайте штепсельную вилку из розетки перед изменением настроек на триммере или его очисткой, если запутался шнур питания или если Вам нужно оставить триммер без присмотра даже на короткое время. Не допускайте попадания шнура под леску. Bosch Power Tools OBJ_BUCH-1983-005.book Page 111 Monday, February 1, 2016 11:43 AM Русский | 111 Обязательно надевайте средства защиты органов слуха и защитные очки. Не работайте в дождь и не оставляйте триммер в дождь

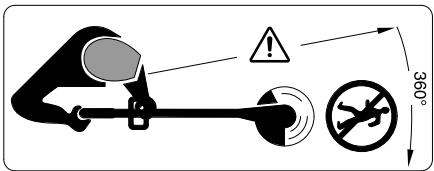

Следите за тем, чтобы чужеродные предметы, отлетающие от триммера, не травмировали находящихся поблизости людей. Предупреждение: Выдерживайте безопасное расстояние до садового инструмента, когда он работает. Эксплуатация Этот садовый инструмент не предназначен для использования лицами (включая детей) с ограниченными психическими или сенсорными способностями, с нарушениями психического здоровья, а также с недостаточным опытом/знаниями, исключая случаи, когда эксплуатация осуществляется такими лицами под наблюдением ответственного за их безопасность либо после получения от ответственного за безопасность соответствующих разъяснений относительно эксплуатации данного садового инструмента. Необходимо проследить, чтобы дети не играли с садовым инструментом. Bosch Power Tools Никогда не позволяйте пользоваться триммером детям или лицам, не знакомым с этими указаниями. Национальные предписания могут ограничивать возраст оператора. Если Вы не пользуетесь триммером, храните его в недоступном для детей месте. Никогда не работайте с триммером, если отсутствуют или повреждены крышки или защитные приспособления или если они неправильно установлены. Перед началом работы проверяйте шнур или удлинитель на предмет повреждений и наличие признаков старения. При повреждении шнура питания во время работы немедленно вытащите штепсельную вилку из розетки. НЕ ПРИКАСАЙТЕСЬ К ШНУРУ, ПОКА ШТЕПСЕЛЬНАЯ ВИЛКА ЕЩЕ ВСТАВЛЕНА В РОЗЕТКУ. Не работайте с триммером, если шнур поврежден или износился. При необходимости замены шнура питания обращайтесь во избежание опасности к производителю, в авторизированную сервисную мастерскую производителя или к квалифицированному специалисту. Держите удлинитель вдали от режущих элементов. Перед началом работы и после удара проверьте садовый инструмент на предмет износа и повреждений и при необходимости отдайте его в ремонт. F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 112 Monday, February 1, 2016 11:43 AM 112 | Русский Не пользуйтесь садовым Не работайте с триммером при инструментом, если Вы устали или больны, или находитесь под действием спиртных напитков, наркотических средств или медикаментов. Надевайте длинные, прочные штаны, прочную обувь и рукавицы. Не надевайте свободную одежду, украшения, короткие штаны, сандалии и не работайте без обуви. Чтобы волосы не запутались в движущихся деталях, подвязывайте их выше уровня При обслуживании садового инструмента надевайте защитные очки и наушники. Всегда сохраняйте устойчивое положение и равновесие. Не перенапрягайтесь. Никогда не пользуйтесь триммером, если поблизости находятся другие люди, в особенности дети, или домашние Оператор или пользователь ответственен за несчастные случаи и ущерб, нанесенный другим лицам или их имуществу. Прежде чем прикоснуться к вращающейся леске, подождите, пока она полностью не остановится. Леска продолжает вращаться некоторое время после выключения триммера и может причинить телесные повреждения. Работайте только при дневном освещении или хорошем искусственном освещении. плохих погодных условиях, в частности, когда собирается гроза. Использование триммера на влажной траве снижает эффективность работы. Перед транспортировкой триммера от места/к месту работы выключайте его. Включайте триммер только тогда, когда руки и ноги будут находиться на достаточном расстоянии от вращающейся лески. Не подставляйте руки и ноги под вращающуюся леску. Никогда не используйте металлические режущие элементы для этого триммера. Регулярно проверяйте триммер и выполняйте работы по его техобслуживанию. Отдавайте триммер в ремонт только в авторизированные сервисные мастерские. Постоянно следите за чистотой вентиляционных шлицев. Берегитесь травм от вставленного ножа, который режет леску по длине. После заправки/ подтягивания лески обязательно переверните триммер в горизонтальное рабочее положение, прежде чем включать Выключайте садовый инструмент и вытаскивайте штепсельную вилку из розетки: – всегда перед тем, как оставить садовый инструмент без – перед тем, как менять катушку F 016 L81 320 | (1.2.16) Bosch Power Tools OBJ_BUCH-1983-005.book Page 113 Monday, February 1, 2016 11:43 AM Русский | 113 – перед очисткой или работами на После окончания работы вытаскивайте штепсельную вилку из розетки и проверяйте садовый инструмент на предмет повреждений. Храните садовый инструмент в надежном, сухом и недоступном для детей месте. Не ставьте другие предметы на садовый инструмент. Для сохранения безопасности меняйте изношенные или поврежденные части. Для замены используйте оригинальные запасные части фирмы Bosch. Никогда не включайте садовый инструмент без монтированных соответствующих деталей. Электробезопасность Внимание! Перед проведением работ по техническому обслуживанию или очистке, выключайте садовый инструмент и вытягивайте штепсельную вилку из розетки. Эти операции необходимо проделывать также и в том случае, если сетевой кабель поврежден, перерезан или После выключения триммера леска еще несколько секунд продолжает вращаться. Осторожно! Не прикасайтесь к вращающейся леске. Из соображений безопасности Ваш садовый инструмент имеет защитную изоляцию и не нуждается в Bosch Power Tools заземлении. Рабочее напряжение составляет 230 В ~, 50 Гц (для стран, не входящих в ЕС: 220 В или 240 В в зависимости от исполнения). Используйте только разрешенный кабель-удлинитель. Информацию можно получить в авторизированной сервисной мастерской. Для повышения безопасности рекомендуется использовать устройство защитного отключения (УЗО), срабатывающее при макс. 30 мА. УЗО следует проверять перед каждым использованием Указание для продуктов за пределами Великобритании: ВНИМАНИЕ: В интересах Вашей безопасности необходимо соединить штекер садового инструмента с кабелем-удлинителем. Соединительная муфта кабеляудлинителя должна быть защищена от водяных брызг, сделана из резины или покрыта резиной. Кабельудлинитель должен использоваться с приспособлением для разгрузки провода от натяжения. Шнур необходимо регулярно проверять на наличие признаков повреждения, его можно использовать только в безупречном Поврежденный сетевой шнур разрешается ремонтировать только в авторизированной мастерской Bosch. Разрешается использовать только кабели-удлинители типа H05VV-F или H05RN-F. F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 114 Monday, February 1, 2016 11:43 AM 114 | Русский

Следующие символы помогут Вам при чтении и понимании руководства по эксплуатации. Запомните символы и их значение. Правильная интерпретация символов поможет Вам правильнее и надежнее работать с садовым инструментом.

Разрешенное действие Запрещенное действие

Надевайте защитные рукавицы Слышимый звук CLICK! Принадлежности/запчасти Направление движения Применение по назначению Электроинструмент предназначен для срезания травы и сорняков (высотой до 25 см) под кустами, а также на склонах и под краями, куда не достает газонокосилка. Использование по назначению распространяется на температуру окружающей среды от 0 °C до 40 °C. Направление реакции

автоматическая автоматическая автоматическая автоматическая автоматическая автоматическая Переставляемая

1,6 1,6 1,6 1,6 1,6 1,6 Номинальная потребляемая мощность Число оборотов холостого хода Режущая система Диаметр режущей лески

• 2,6 2,8 2,7 2,9 2,8 3,0 /II /II /II /II /II /II Класс защиты Серийный номер см. заводскую табличку садового инструмента Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры. F 016 L81 320 | (1.2.16) Bosch Power Tools OBJ_BUCH-1983-005.book Page 115 Monday, February 1, 2016 11:43 AM Русский | 115 Данные по шуму и вибрации 3 600 HA5 8 p. 3
• 600 HA5 2 p. 3
• 600 HA5 4 p. 3
• 600 HA5 9 p. 3
• 600 HA5 3 600 HA5 5 Значения звуковой эмиссии определены в соответствии с EN 50636-2-91. А-взвешенный уровень шума от электроинструмента составляет обычно: уровень звукового давления уровень звуковой мощности погрешность K Одевайте наушники! Общая вибрация ah (векторная сумма трех направлений) и погрешность К в соответствии с EN 50636-2-91: вибрация ah погрешность K p. 3

• =2,0 м/с2 м/с2 = 4,5 =1,5 = 5,0 =1,5 = 6,5 =2,0 Заявление о соответствии 3 600 HA5 8 p. 3
• 600 HA5 2 p. 3
• 600 HA5 4 p. 3
• 600 HA5 9 p. 3
• 600 HA5 3 600 HA5 5 Мы заявляем под нашу единоличную ответственность, что описанный в разделе «Tехнические данные» продукт отвечает всем соответствующим положениям Директив 2011/65/EU, до 19 апреля 2016: 2004/108/EС, начиная с 20 апреля 2016: 2014/30/EU, 2006/42/EС, 2000/14/CE, включая их изменения, а также следующим нормам: EN 60335-1, EN 50636-2-91, EN 50581. 2000/14/EС: гарантированный уровень звуковой Процедура оценки соответствия согласно приложения VI. Категория продукта: 33 Указанный испытательный пункт: TÜV Rheinland Intercert Kft., Budapest, Hungary, Nr. 1008 Техническая документация (2006/42/EС, 2000/14/EC): Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY p. 3

Монтаж и эксплуатация После монтажа защитной крышки демонтировать ее запрещается. Не включайте садовый инструмент в розетку, пока он не будет полностью монтирован. После выключения триммера леска еще продолжает вращаться несколько секунд. Прежде чем повторно включить триммер, подождите, пока двигатель/леска полностью не остановятся. Нельзя выключать и включать инструмент без промежуточного перерыва. При замене лески или катушки удаляйте скопления травы с крышки катушки. Рекомендуется использовать разрешенные режущие элементы Bosch. При использовании других режущих элементов результат резания может отличаться. Перед использованием проверьте прочную посадку крепежного винта защитного кожуха. Подача лески выполняется каждый раз при остановке шпинделя (выключатель отпущен); излишек лески отрезается при включении садового инструмента. F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 116 Monday, February 1, 2016 11:43 AM 116 | Русский

Монтаж защитной крышки

Наматывание режущей лески

Установка катушки в крышку

Техобслуживание, очистка и

Выбор принадлежностей

Монтаж кабеля-удлинителя

Включение/выключение

Указания по работе Настройка рабочей высоты

Изменение режима подрезания краев

Поиск неисправностей

Триммер не работает Отсутствует питание Проверьте и включите Неисправна розетка Воспользуйтесь другой штепсельной

Поврежден кабель-удлинитель Проверьте кабель-удлинитель и замените его в случае повреждения Поврежден кабель-удлинитель Проверьте кабель-удлинитель и замените его в случае повреждения Обратитесь в сервисную мастерскую Повреждена внутренняя проводка садового инструмента Обратитесь в сервисную мастерскую Триммер работает с перебоями Перегрузка садового инструмента Высокая трава Стригите ступенчато Садовый инструмент не режет Леска слишком короткая/оборвалась Проверьте катушку и при необходимости замените ее Леска не подается Леска продолжает рваться F 016 L81 320 | (1.2.16) Катушка пустая Замените катушку Леска запуталась в катушке Проверьте катушку и при необходимости замените ее Леска запуталась в катушке Проверьте катушку и при необходимости замените ее Неправильное обращение с

Срезайте траву только кончиком лески; избегайте контакта с камнями, стенами и другими твердыми предметами. Регулярно подтягивайте леску, чтобы использовать весь диаметр резания. Bosch Power Tools OBJ_BUCH-1983-005.book Page 117 Monday, February 1, 2016 11:43 AM Русский | 117 Сервис и консультирование на предмет использования продукции www.bosch-garden.com При всех дополнительных вопросах и заказе запчастей, пожалуйста, обязательно указывайте 10-значный товарный номер, указанный на заводской табличке садового инструмента. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г.Химки, Московская обл. Тел.: 8 800 100 8007 (звонок по России бесплатный) E-Mail: info.powertools@ru.bosch.com Полную и актуальную информацию о расположении сервисных центров и приёмных пунктов Вы можете – на официальном сайте www.bosch-pt.ru – либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

ТОО «Роберт Бош» Сервисный центр по обслуживанию электроинструмента

пр. Райымбека 169/1 уг. ул. Коммунальная Тел.: +7 (727) 232 37 07 Факс: +7 (727) 233 07 87 E-Mail: info.powertools.ka@bosch.com Официальный сайт: www.bosch.kz; www.bosch-pt.kz

Отслужившие свой срок электроинструменты, принадлежности и упаковку следует сдавать на экологически чистую рекуперацию отходов. Не выбрасывайте садовые инструменты в бытовой мусор! Только для стран-членов ЕС: В соответствии с европейской директивой 2012/19/EU об отработанных электрических и электронных приборах и ее претворением в национальное законодательство отслужившие электрические и электронные приборы и инструменты нужно собирать отдельно и сдавать на экологически чистую рекуперацию. Возможны изменения.

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск Тел.: +375 (17) 254 78 71 Тел.: +375 (17) 254 79 15/16 Факс: +375 (17) 254 78 75 E-Mail: pt-service.by@bosch.com Официальный сайт: www.bosch-pt.by Bosch Power Tools F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 118 Monday, February 1, 2016 11:43 AM 118 | Українська

Допустимо действие Забранено действие Отчетлив шум CLICK!
