BEDIENUNGSANLEITUNG ART 24 BOSCH

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 103 Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 110 Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 118 Қазақша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Бет 125 Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 133 Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 139 Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 146 Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 152 Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 158 Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 164 Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 169 Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 175 Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 182 F 016 L81 320 | (1.2.16) Bosch Power Tools OBJ_BUCH-1983-005.book Page 3 Monday, February 1, 2016 11:43 AM Deutsch | 3 Deutsch Sicherheitshinweise Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf. Erläuterung der Bildsymbole Allgemeiner Gefahrenhinweis. Lesen Sie die Betriebsanleitung. Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet. Schalten Sie den Rasentrimmer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen oder eine Reinigung vornehmen, wenn sich das Kabel verfangen hat oder wenn Sie den Rasentrimmer auch nur für kurze Zeit unbeaufsichtigt lassen. Halten Sie das Stromkabel von den Schneidelementen fern. Tragen Sie Gehörschutz und Schutzbrille. Trimmen Sie nicht bei Regen und lassen Sie den Trimmer bei Regen nicht im Freien stehen. Bosch Power Tools Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet. Bedienung Dieses Gartengerät ist nicht dafür bestimmt, von Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen. Erlauben Sie Kindern oder mit diesen Anweisungen nicht vertraute Personen niemals den Trimmer zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie den Trimmer für Kinder unerreichbar auf, wenn er nicht in Gebrauch ist. Betreiben Sie den Trimmer nie mit fehlenden oder beschädigten Abdeckungen oder Schutzeinrichtungen oder wenn diese nicht richtig positioniert sind. F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 4 Monday, February 1, 2016 11:43 AM 4 | Deutsch Überprüfen Sie das Stromversor- Bewahren Sie einen festen Stand und gungs- bzw. Verlängerungskabel vor der Verwendung auf Schadensmerkmale oder Zeichen von Alterung. Wenn das Kabel während des Gebrauchs beschädigt wird, ziehen Sie sofort den Netzstecker aus der Steckdose. BERÜHREN SIE DAS KABEL

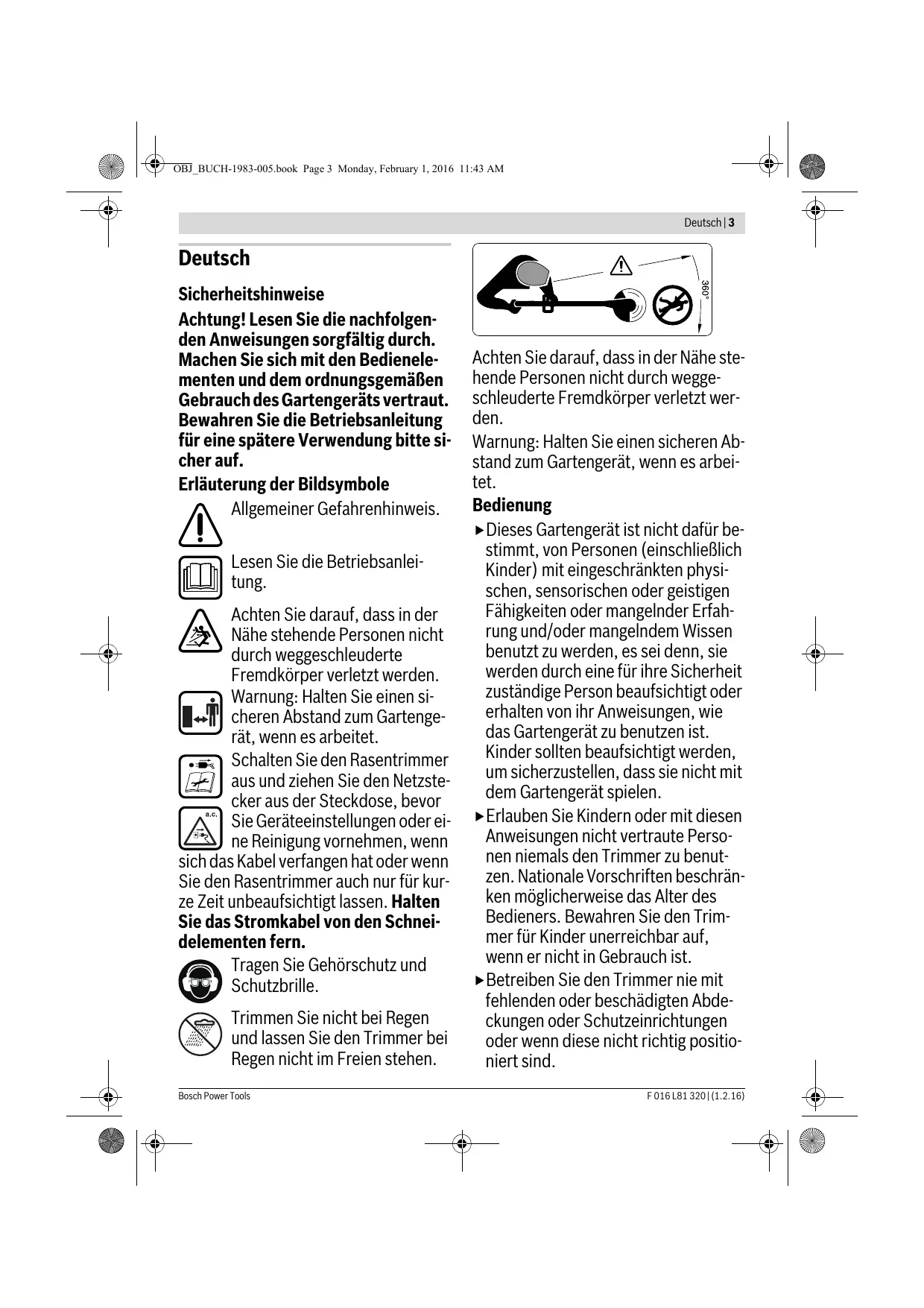

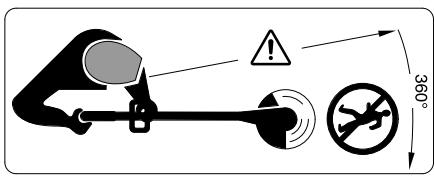

NICHT, BEVOR ES AUSGESTECKT

IST. Betreiben Sie den Rasentrimmer nicht, wenn das Kabel beschädigt oder verschlissen ist. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller, dessen autorisierten Kundendienststelle oder einer dafür qualifizierten Person ausführen zu lassen, um Sicherheitsgefährdungen zu vermeiden. Halten Sie das Verlängerungskabel von Schneidelementen fern. Untersuchen Sie das Gartengerät vor Gebrauch und nach einem Schlag auf Abnutzung oder Schäden und lassen Sie es gegebenenfalls reparieren. Benutzen Sie das Gartengerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Tragen Sie lange, schwere Hosen, feste Schuhe und Handschuhe. Tragen Sie keine weite Kleidung, Schmuck, kurze Hosen, Sandalen oder arbeiten Sie barfuß. Binden Sie langes Haar über Schulterhöhe zusammen, um ein Verheddern in beweglichen Teilen zu vermeiden. Tragen Sie eine Schutzbrille und Gehörschutz, wenn Sie das Gartengerät bedienen. immer das Gleichgewicht. Überanstrengen Sie sich nicht. Betreiben Sie den Trimmer niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Warten Sie, bis die rotierenden Schneidelemente vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Schneidelemente rotieren nach dem Abschalten des Trimmers noch weiter und können Verletzungen verursachen. Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht. Bei schlechten Wetterbedingungen insbesondere bei einem aufziehendem Gewitter nicht mit dem Trimmer arbeiten. Die Verwendung des Trimmers in nassem Gras vermindert die Arbeitsleistung. Schalten Sie den Trimmer aus, wenn er von/zur Arbeitsfläche transportiert wird. Schalten Sie den Trimmer nur ein, wenn sich Ihre Hände und Füße weit genug von den rotierenden Schneidelementen entfernt befinden. Kommen Sie mit den Händen und Füßen nicht in die Nähe der rotierenden Schneidelemente. Verwenden Sie niemals metallene Schneidelemente für diesen Trimmer. F 016 L81 320 | (1.2.16) Bosch Power Tools OBJ_BUCH-1983-005.book Page 5 Monday, February 1, 2016 11:43 AM Deutsch | 5 Überprüfen und warten Sie den Trim- mer regelmäßig. Lassen Sie den Trimmer nur von autorisierten Service-Werkstätten reparieren. Stellen Sie immer sicher, dass die Lüftungsschlitze frei von Grasrückständen sind. Schützen Sie sich vor Verletzungen durch das eingebaute Messer, welches den Faden auf Länge schneidet. Drehen Sie den Trimmer nach dem Auffüllen/Nachführen des Fadens stets in die waagerechte Arbeitsposition, bevor Sie ihn einschalten. Schalten Sie das Gartengerät aus und ziehen Sie den Netzstecker aus der Steckdose: – immer wenn Sie das Gartengerät unbeaufsichtigt lassen – vor dem Auswechseln der Spule – vor dem Reinigen, oder wenn am Trimmer gearbeitet wird Ziehen Sie nach dem Arbeitsvorgang den Netzstecker und prüfen Sie das Gartengerät auf Beschädigungen. Bewahren Sie das Gartengerät an einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern auf. Stellen Sie keine anderen Gegenstände auf das Gartengerät. Wechseln Sie sicherheitshalber abgenutzte oder beschädigte Teile aus. Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Das Gartengerät nie in Betrieb nehmen, ohne dass die zugehörigen Teile montiert sind. Bosch Power Tools Elektrische Sicherheit Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist. Nachdem der Rasentrimmer abgeschaltet wurde, dreht sich der Schneidfaden noch einige Sekunden weiter. Vorsicht – den rotierenden Schneidfaden nicht berühren. Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle. Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden. Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden. Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft werF 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 6 Monday, February 1, 2016 11:43 AM 6 | Deutsch den und darf nur in einwandfreiem Zustand verwendet werden. Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden. Es dürfen nur Verlängerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden. Symbole Symbol Reaktionsrichtung Gewicht Einschalten Ausschalten Gestattete Handlung Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicherer zu gebrauchen. Symbol Bedeutung Verbotene Handlung Hörbares Geräusch CLICK! Zubehör/Ersatzteile Bedeutung Tragen Sie Schutzhandschuhe Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut (ab einer Höhe von 25 cm) unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können. Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C. Bewegungsrichtung Technische Daten Rasentrimmer ART 24 ART 24+ ART 27 ART 27+ ART 30 ART 30+ Sachnummer

HA5 8.. HA5 9.. HA5 2.. HA5 3.. HA5 4.. HA5 5.. Nennaufnahme Leerlaufdrehzahl

automatisch automatisch automatisch automatisch automatisch automatisch Schneidsystem Verstellbarer Griff

Durchmesser des Schneidfadens

1,6 1,6 1,6 1,6 1,6 1,6 Schnittdurchmesser

Kapazität der Fadenspule

2x3 2x3 2x3 2x3 2x3 2x3 Gewicht entsprechend EPTA-Procedure 01:2014

• 2,6 2,8 2,7 2,9 2,8 3,0 /II /II /II /II /II /II Schutzklasse Seriennummer siehe Typenschild am Gartengerät Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. F 016 L81 320 | (1.2.16) Bosch Power Tools OBJ_BUCH-1983-005.book Page 7 Monday, February 1, 2016 11:43 AM Deutsch | 7 Geräusch-/Vibrationsinformation 3 600 HA5 8 p. 3
• 600 HA5 2 p. 3
• 600 HA5 4 p. 3
• 600 HA5 9 p. 3
• 600 HA5 3 600 HA5 5 Geräuschemissionswerte ermittelt entsprechend EN 50636-2-91. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel Schallleistungspegel Unsicherheit K Gehörschutz tragen! Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 50636-2-91: Schwingungsemissionswert ah Unsicherheit K dB(A) dB(A) p. 3

• =2,0 m/s2 m/s2 = 4,5 =1,5 = 5,0 =1,5 = 6,5 =2,0 Konformitätserklärung 3 600 HA5 8 p. 3
• 600 HA5 2 p. 3
• 600 HA5 4 p. 3
• 600 HA5 9 p. 3
• 600 HA5 3 600 HA5 5 Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, bis 19. April 2016: 2004/108/EG, ab 20. April 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60335-1, EN 50636-2-91, EN 50581. 2000/14/EG: Garantierter Schallleistungspegel: Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 33 Benannte Stelle: TÜV Rheinland Intercert Kft., Budapest, Hungary, Nr. 1008 Technische Unterlagen (2006/42/EG, 2000/14/EG) bei: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 dB(A) p. 3

Beseitigen Sie Grasanhaftungen von der Spulenabdeckung, wenn Sie den Faden oder die Spule ersetzen. Die Verwendung von Bosch zugelassenen Schneidelementen wird empfohlen. Bei anderen Schneidelementen kann das Schneidergebnis abweichen. Prüfen Sie vor dem Gebrauch den festen Sitz der Befestigungsschraube für die Schutzhaube. Das Nachführen des Fadens erfolgt jedes Mal, wenn die Spindel zum Stillstand kommt (Ein-/Ausschalter wird losgelassen); ein überlanger Faden wird abgeschnitten, wenn das Gartengerät wieder startet. Handlungsziel Bild Seite Lieferumfang

Handgriff einstellen

Montage und Betrieb Montage der Schutzhaube

Ist die Schutzhaube montiert, darf Sie nicht mehr demontieren werden. Schließen Sie das Gartengerät nicht an die Steckdose an, solange es nicht vollständig zusammengebaut ist. Nach dem Ausschalten des Rasentrimmers läuft der Schneidfaden noch einige Sekunden nach. Warten Sie, bis der Motor/der Schneidfaden stillsteht, bevor Sie den Rasentrimmer erneut einschalten. Nicht kurz hintereinander aus- und wieder einschalten. Räder montieren

Verlängerungskabel anschließen

Arbeitshinweise Arbeitshöhe einstellen

Bosch Power Tools F 016 L81 320 | (1.2.16) OBJ_BUCH-1983-005.book Page 8 Monday, February 1, 2016 11:43 AM 8 | Deutsch Handlungsziel Bild Seite Handlungsziel Bild Seite Fadenspule demontieren

Faden auf Fadenspule aufwickeln

Fadenspule in Spulenabdeckung einsetzen 12 – 13

Wartung, Reinigung und Lagerung

Fehlersuche Symptome Mögliche Ursache Abhilfe Rasentrimmer läuft nicht Netzspannung fehlt Überprüfen und einschalten Rasentrimmer läuft mit Unterbrechungen Netzsteckdose defekt Andere Steckdose benutzen Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls beschädigt Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls beschädigt Kundendienst aufsuchen Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen Gartengerät überlastet Gras zu hoch Stufenweise schneiden Gartengerät schneidet nicht Schneidelemente zu kurz/gebrochen Überprüfen Sie die Spule und tauschen Sie diese ggf. aus Schneidfaden wird nicht nachgeführt Fadenspule leer Fadenspule ersetzen Schneidfaden in der Spule verwickelt Fadenspule überprüfen und ggf. Spule ersetzen Schneidfaden in der Spule verwickelt Fadenspule überprüfen und ggf. Spule ersetzen Inkorrekte Handhabung des Rasentrimmers Nur mit der Spitze des Schneidfadens trimmen; das Berühren von Steinen, Wänden und anderen festen Gegenständen vermeiden. Den Schneidfaden regelmäßig nachführen, um den gesamten Schnittdurchmesser zu nutzen. Schneidfaden bricht weiterhin Kundendienst und Anwendungsberatung www.bosch-garden.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an. Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen F 016 L81 320 | (1.2.16) Bosch Power Tools OBJ_BUCH-1983-005.book Page 9 Monday, February 1, 2016 11:43 AM English | 9 Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Gartengeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und ElektronikAltgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Pay attention that bystanders are not injured through foreign objects thrown from the machine.
