Type de produit	Meuleuse droite professionnelle
Marque	Bosch
Modèle	GGS 8 H Professional
Puissance nominale absorbée	1200 W
Puissance utile débitée	700 W
Vitesse de rotation à vide max.	7640 tr/min
Filetage de broche	M 14
Longueur max. de broche	31 mm
Porte-outil	20 mm
Épaisseur max. outil de meulage	32 mm
Diamètre max. outil de meulage	125 mm
Poids (selon EPTA 01:2014)	4,4 kg
Protection contre redémarrage intempestif	Oui
Classe de protection	Double isolation
Alimentation	Secteur 230 V~
Type d'interrupteur	Interrupteur coulissant avec blocage
Système de serrage rapide	SDS-clic (sur modèle SH, optionnel)
Capot de protection	Oui, orientable
Applications	Meulage, ébarbage, brossage métallique
Niveau de pression acoustique	87 dB(A)
Niveau de puissance acoustique	98 dB(A)
Vibrations (meulage surface)	3,0 m/s² (incertitude K=1,5 m/s²)
Entretien	Nettoyer les ouïes de ventilation, souffler air comprimé
Accessoires fournis	Clé à ergots, clé plate 24 mm, tige de blocage

FOIRE AUX QUESTIONS - GGS 8 H Professional BOSCH

Comment changer la meule sur le GGS 8 H ?

Débranchez l'outil. Bloquez la broche à l'aide de la tige de blocage. Desserrez l'écrou de serrage avec la clé plate 24 mm (tournez dans le sens inverse des aiguilles d'une montre). Retirez la bride de serrage et l'ancienne meule. Nettoyez la broche, placez la nouvelle meule, puis la bride et serrez l'écrou fermement.

Puis-je utiliser un écrou de serrage rapide SDS-clic pour toutes les opérations ?

Non, l'écrou SDS-clic (modèle SH) ne doit pas être utilisé avec les brosses métalliques. Utilisez-le uniquement pour les meules, en veillant à ce qu'il soit en parfait état et que la flèche soit dirigée vers la marque.

Que faire en cas de coupure de courant pendant l'utilisation ?

L'outil est équipé d'une protection contre le redémarrage intempestif. Pour le remettre en service, placez d'abord l'interrupteur en position arrêt, puis réenclenchez-le normalement.

Quels types d'accessoires sont compatibles ?

Utilisez uniquement des meules au corindon, des brosses métalliques et des accessoires recommandés par Bosch. Le diamètre max. est de 125 mm, l'épaisseur max. de 32 mm et le filetage de broche est M14.

Comment régler le capot de protection ?

Desserrez la vis de serrage (ou les écrous papillons sur le modèle H), orientez le capot pour que les projections d'étincelles ne soient pas dirigées vers vous, puis resserrez fermement (couple d'au moins 10 Nm).

Quel entretien régulier est nécessaire ?

Maintenez les ouïes de ventilation propres en soufflant de l'air comprimé régulièrement. Nettoyez la broche avant chaque montage d'accessoire. Vérifiez l'état des meules avant utilisation.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection et un masque antipoussières. Tenez l'outil par les surfaces isolantes. Assurez-vous que la pièce est bien fixée. Ne portez pas de vêtements amples près des parties tournantes.

Puis utiliser l'outil pour le ponçage ou le tronçonnage ?

Non, cet outil est conçu uniquement pour le meulage, l'ébarbage et le brossage métallique. Le ponçage, le lustrage ou le tronçonnage ne sont pas recommandés et peuvent être dangereux.

Comment remplacer la bride porte-outil sur le GGS 8 H ?

Retirez l'écrou de serrage et la bride. Utilisez un tournevis pour sortir l'anneau de retenue de la rainure de la broche. Retirez l'ancien flasque porte-outil et montez le nouveau. Replacez l'anneau de retenue.

Où trouver les pièces de rechange et le service après-vente ?

Rendez-vous sur www.bosch-pt.com ou contactez le service client Bosch : en France au 0811 36 01 22 (coût d'un appel local) ou par email à [e-mail].

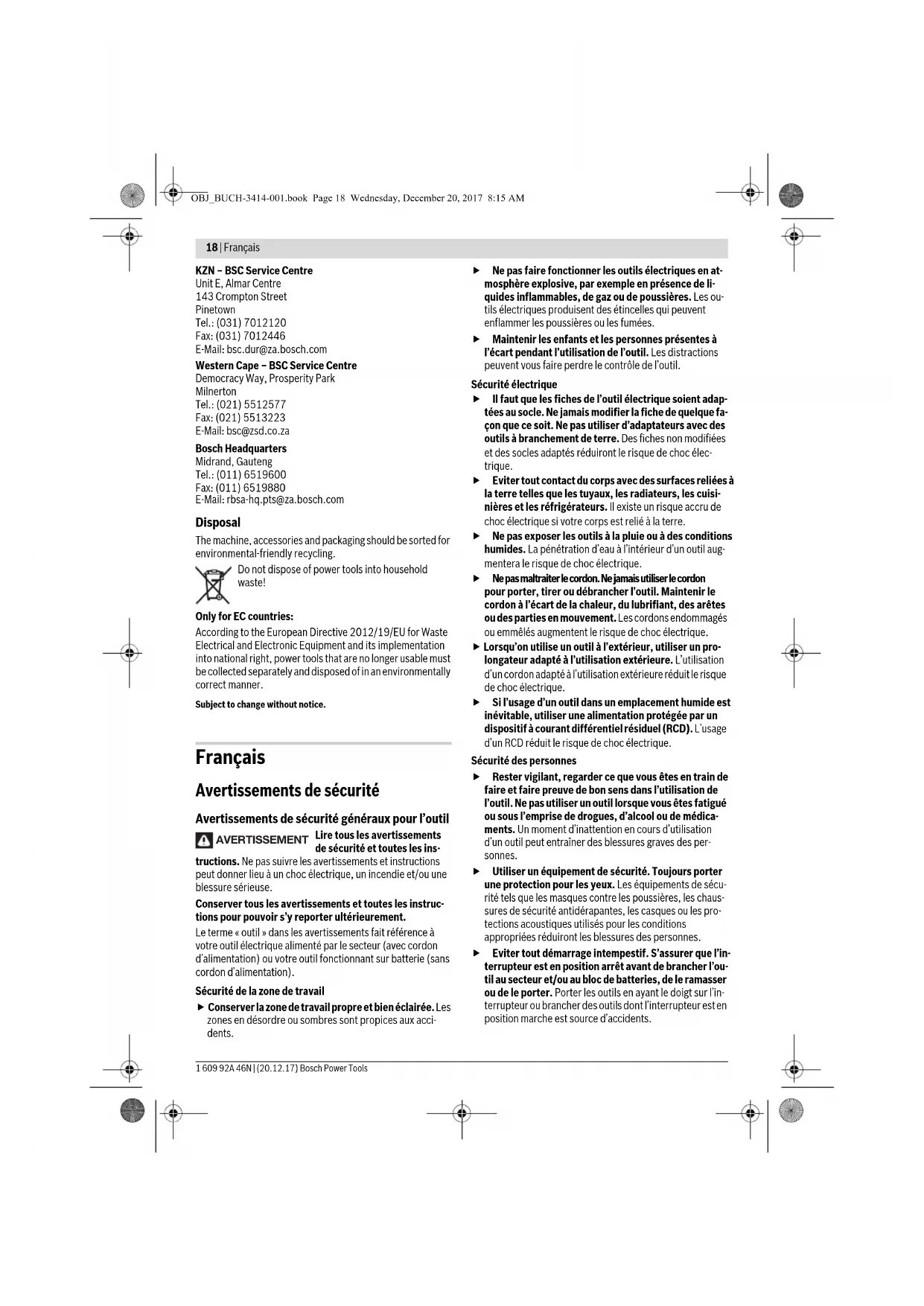

MODE D'EMPLOI GGS 8 H Professional BOSCH

Avertissements de sécurité

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT

Lire tous les avertissements

de sécurité et toutes les ins

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

▸ Conserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux accidents.

Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▸ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. - Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l'utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisées pour les conditions appropriées réduiront les blessures des personnes. Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

Utilisation et entretien de l'outil

Ne forcez pas l'outil. Utilisez l'outil adapté à votre application. L'outil adapté fera le travail de manière plus sûre et au régime pour lequel il a été conçu. N'utilisez pas l'outil si l'interrupteur ne permet pas de passer de l'état de marche à l'arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé. Débranchez la fiche de la source d'alimentation et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. Conservez les outils à l'arrêt hors de portée des enfants et ne permettez pas à des personnes ne connaissant pas l'outil ou ces instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. Entretenez l'outil. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. Gardez affûtés et propres les outils de coupe. Des outils de coupe bien entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utilisez l'outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

Faites entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Instructions de sécurité pour meuleuses droites

Avertissements de sécurité généraux pour les opérations de meulage et de brossage métallique

Cet outil électrique est destiné à fonctionner comme meuleuse et comme brosse métallique. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave. Les opérations de ponçage, de lustrage ou de tronçonnage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles cet outil électrique n'a pas été créé peuvent provoquer un danger et causer un accident corporel. Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité. La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclats. Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou contrôlés de manière appropriée. Le montage fileté d'accessoires doit être adapté au filet de l'arbre de la meuleuse. Pour les accessoires montés avec des flasques, l'alésage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle. Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation, examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d'un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l'accessoire rotatif et faites marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d'essai. - Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables

20 | Français

d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

▷ Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d'opération. - Tenir l'outil uniquement par les surfaces de préhension isolantes, lorsque vous exécutez un travail au cours duquel l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble de raccordement. Le contact de l'accessoire avec un fil sous tension peut mettre sous tension les parties métalliques exposées de l'outil et provoquer un choc électrique. ▷ Placer le câble éloigné de l'accessoire de rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire en rotation. Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle. Ne pas faire fonctionner l'outil électrique en le portant sur le côté. Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous. Nettoyer régulièrement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. - Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux. Ne pas utiliser d'accessoires qui nécessitent des réfrigérants fluides. L'utilisation d'eau ou autres réfrigérants fluides peut aboutir à une électrocution ou un choc électrique.

Rebonds et mises en garde correspondantes

Le rebond est une réaction soudaine au pincement ou à l'accrochage d'une meule rotative, d'un patin d'appui, d'une brosse ou de tout autre accessoire. Le pincement ou l'accrochage provoque un blocage rapide de l'accessoire en rotation qui, à son tour, contraint l'outil électrique hors de contrôle dans le sens opposé de rotation de l'accessoire au point du grippage.

Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériel, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'en

éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions. Le rebond résulte d'un mauvais usage de l'outil et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous.

▸ Maintenir fermement l'outil électrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L'opérateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s'imposent sont prises. Ne jamais placer votre main à proximité de l'accessoire en rotation. L'accessoire peut effectuer un rebond sur votre main. Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond. Le rebond propulse l'outil dans le sens opposé au mouvement de la meule au point d'accrochage. - Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Éviter les rebondissements et les accrochages de l'accessoire. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l'accessoire en rotation et à provoquer une perte de contrôle ou un rebond. Ne pas fixer de chaîne coupante, de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

Instructions de sécurité additionnelles pour les opérations de meulage

Utiliser uniquement des types de meules recommandés pour votre outil électrique et le protecteur spécifique conçu pour la meule choisie. Les meules pour lesquelles l'outil électrique n'a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée. Le protecteur doit être solidement fixé à l'outil électrique et placé en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l'opérateur des fragments de meule cassée, d'un contact accidentel avec la meule et d'étincelles susceptibles d'enflammer les vêtements. Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique, l'application de forces latérales à ces meules peut les briser en éclats.

Toujours utiliser des flasques de meule non endommagés, qui sont de taille et de forme correctes pour la meule que vous avez choisie. Des flasques de meule appropriés supportent la meule, réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule. Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevée d'un outil plus petit et elle peut éclater.

Mises en garde de sécurité spécifiques aux opérations de brossage métallique

Garder à l'esprit que des brins métalliques sont rejetés par la brosse même au cours d'une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. Si l'utilisation d'un protecteur est recommandée pour le brossage métallique, ne permettre aucune gêne du touret ou de la brosse métallique au protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.

Avertissements supplémentaires

Portez toujours des lunettes de protection.

Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique. Déverrouiller l'interrupteur Marche/Arrêt et le mettre dans la position d'arrêt, si l'alimentation en courant est interrompue, par ex. par une panne de courant ou quand la fiche du secteur est débranchée. - Patientez jusqu'à ce que les meules abrasives soient refroidies avant de les toucher. Les meules deviennent brûlantes pendant le travail. - Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiquées ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Dépliez le volet sur lequel l'appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

Cet outil électroportatif est conçu pour les travaux de meulage et d'ébarbage des métaux avec des meules au corindon. Cet outil électroportatif est également conçu pour les travaux avec brosses métalliques.

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

1 Écrou de serrage (GGS 8 SH) 2 Capot de protection ouvert avec vis de serrage (GGS 8 SH)

3 Broche d'entraînement 4 Bride porte-outil (GGS 8 SH) 5 Zone de préhension (collet de broche) 6 Interrupteur Marche/Arrêt 7 Écrou de serrage rapide SDS-clic 8 Écrou de serrage (GGS 8H) 9 Bride de serrage

10 Capot de protection à recouvrement avec écrous de blocage (GGS 8 H)

11 Flasque porte-outil (GGS 8H) 12 Poignée (surface de préhension isolante) 13 Vis de serrage pour capot de protection 14 Tige de blocage 15 Clé à ergots pour écrou de serrage 16 Marque 17 Anneau de retenue 18 Écrou de blocage du capot de protection 19 Clé plate, ouverture 24 mm*

*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre programme d'accessoires.

Niveau sonore et vibrations

Valeurs d'émissions sonores déterminées selon la norme EN 60745-2-3.

Les mesures réelles (A) des niveaux sonores de l'appareil sont : niveau de pression acoustique 87 dB(A); niveau d'intensité acoustique 98 dB(A). Incertitude K = 3 dB.

Porter une protection acoustique!

22 | Français

Valeurs totales des vibrations a_n (somme vectorielle des trois axes directionnels) et incertitude K relevantes conformément à la norme EN 60745-2-3:

Meulage de surface (ébarbage): a_1 = 3,0 m/s² K = 1,5 m/s²

Le niveau d'oscillation indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d'outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire.

Le niveau d'oscillation correspond aux utilisations principales de l'outil électroportatif. Si l'outil électrique est néanmoins utilisé pour d'autres applications, avec différents accessoires ou d'autres outils de travail ou s'il est mal entretenu, le niveau d'oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas réellement utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, telles que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Caractéristiques techniques

Meuleuses droites GGS 8 SH
N° d'article	3601 B14 ...
Puisance nominale absorbée	W 1200
Puisance utile débitée	W 700
Vitesse de rotation max.	tr/min 7640
Filetage de broche	M 14
Longueur max. de la broche	mm 31
Porte-outil	mm 20
Epaisseeur max. outil de meu-lage mm 32
Diamètre max. outil de meulage	mm 125
Poids suivant EPTA-Procedure01:2014	kg 4,4
Protection contre un démar-gage intempestif

Classe de protection. Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays. Les processus de mise en fonctionnement provoquent des baisses de tension momentanées. En cas de conditions défavorables du secteur, il peut y avoir des répercussions sur d'autres appareils. Pour des impédances de secteur inférieures à 0,36 ohms, il est assez improbable que des perturbations se produisent.

Montage

Avant d'effectuer des travaux sur l'outil électrique, retirez la fiche de la prise de courant.

Montage des capots de protection

• Orientez les capots de protection de telle sorte que les projections d'étincelles en direction de l'utilisateur puissent être évitées.

Capot de protection pour le meulage (GGS 8 SH) (voir figure A)

Montez le capot de protection 2 sur la broche. Adaptez la position du capot de protection 2 aux exigences des travaux à effectuer. Bloquez le capot de protection 2 à l'aide de la vis de serrage 13 et serrez la vis avec au moins 10 Nm.

Capot de protection pour le meulage (GGS 8 H) (voir figure E)

Montez le capot de protection 10 sur la broche d'entraînement. Adaptez la position du capot de protection 10 aux exigences des travaux à effectuer. Bloquez le capot de protection 10 à l'aide des deux écrous de blocage 18 et serrez les écrous de blocage avec au moins 10 Nm.

Après avoir monté l'outil, fermez le capot de protection 10 et serrez les deux écrous papillon.

Montage des outils de meulage

Les outils de meulage doivent pouvoir tourner parfaitement sans balourds. N'utilisez pas d'outils de meulage qui ne sont pas ronds, mais remplacez ces outils de meulage ou affûtez-les au moyen d'une pierre à aiguiser (accessoire). À l'aide de la pierre à aiguiser, il est également possible d'usiner des outils de meulage afin d'obtenir, à partir des formes de base, toutes les formes particulières désirées.

Si vous utilisez des outils de meulage avec insert fileté, veillez à ce que l'extrémité de la broche d'entraînement 3 ne touche pas le sol perforé de l'outil de meulage.

GGS 8 SH (voir figure B)

Tournez la broche d'entraînement 3 jusqu'à ce que l'alésage de la broche d'entraînement 3 et les encoches du carter se trouvent sur une rangée. Faites passer la tige de blocage 14 à travers les encoches du carter et l'alésage de la broche d'entraînement 3. Desserrez l'écrou de serrage 1 à l'aide de la clé à ergots 15 fournie avec l'appareil et enlevez-le. Nettoyez la broche d'entraînement 3 ainsi que toutes les pièces à monter. Montez l'outil de meulage et serrez l'écrou de serrage 1 à l'aide de la clé à ergots 15. Veillez à ce que l'outil de meulage puisse tourner librement dans le capot de protection 2. N'utilisez des meules coniques qu'en combinaison avec le capot de protection ouvert 2 et le système de serrage approprié (écrou de serrage 1 ou écrou de serrage rapide 7 et bride de serrage 4).

GGS 8 H (voir figure F)

Tournez la broche d'entraînement 3 jusqu'à ce que l'alésage de la broche d'entraînement 3 et les encoches du carter se trouvent sur une rangée. Faites passer la tige de blocage 14 à travers les encoches du carter et l'alésage de la broche d'entraînement 3.

• Desserrez l'écrou de serrage 8 à l'aide de la clé plate 19 (ouverture 24 mm) en tournant dans le sens inverse des aiguilles d'une montre. Enlevez la bride de serrage 9.
• Nettoyez la broche d'entraînement 3 ainsi que toutes les pièces à monter. Montez l'outil de meulage et la bride de serrage 9 et serrez l'écrou de serrage 8 à l'aide de la clé plate 19 (ouverture 24 mm). Veillez à ce que l'outil de meulage puisse tourner librement dans le capot de protection 10. N'utilisez des outils de meulage droits qu'en combinaison avec le capot de protection à recouvrement 10 et le système de serrage approprié (écrou de serrage 8, bride de serrage 9 et flasque porte-outil 11).

Remplacement de la bride porte-outil (voir figure D)

GGS 8 SH

Fixez les outils de meulage coniques à l'aide du flasque porte-outil 4, de l'écrou de serrage 1 et du capot de protection ouvert 2.

À l'aide d'un tournevis, faites sortir la bride porte-outil 4 de la broche d'entraînement 3 et retirez-la. Montez la bride de fixation 4 appropriée de façon analogue.

GGS 8 H

Fixez les outils de meulage droits à l'aide du flasque porte-outil 11, de l'écrou de serrage 8, de la bride de serrage 9 et du capot de protection fermé 10.

À l'aide d'un tournevis, faites sortir l'anneau de retenue 17 de la rainure se trouvant dans la broche d'entraînement 3 et retirez le flasque porte-outil 11. Montez le flasque porte-outil 11 approprié de façon analogue.

Écrou de serrage rapide SDS- liC (GGS 8 SH) (voir figure C)

Pour permettre un remplacement facile des disques à tronçonner sans utilisation d'autres outils, il est possible d'utiliser l'écrou de serrage rapide 7 au lieu de l'écrou de serrage 1.

L'écrou de serrage rapide 7 ne doit pas être utilisé pour les brosses.

N'utilisez qu'un écrou de serrage rapide 7 en parfait état. Lors du vissage, veillez à ce que la face avec le marquage de l'écrou de serrage rapide 7 ne soit pas dirigée vers la meule ; la flèche doit être dirigée vers la marque 16.

Un écrou de serrage rapide non endommagé qui a été correctement fixé peut être desserré à la main en tournant l'anneau moleté dans le sens inverse des aiguilles d'une montre. Ne desserrez jamais un écrou de serrage rapide bloqué au moyen d'une pince, mais utilisez une clé à ergots 15.

Aspiration de poussières/de copeaux

• Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des

maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées. - Veillez à bien aérer la zone de travail. - Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

Évitez toute accumulation de poussières à l'emplacement de travail. Les poussières peuvent facilement s'enflammer.

Mise en marche

Mise en service

Tenez compte de la tension du réseau ! La tension de la source d'alimentation électrique doit correspondre aux indications se trouvant sur la plaque signalétique de l'outil électroportatif.

Mise en marche/arrêt

Pour mettre en marche l'outil électroportatif, poussez d'abord l'interrupteur Marche/Arrêt 6 vers l'avant, appuyez ensuite dessus et maintenez-le enfoncé.

Pour bloquer l'interrupteur Marche/Arrêt appuyé 6, poussez l'interrupteur Marche/Arrêt 6 vers l'avant.

Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 6 ou, s'il est bloqué, appuyez brièvement sur l'interrupteur Marche/Arrêt 6, puis relâchez-le.

Contrôlez les outils de meulage avant de les utiliser. L'outil de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez un essai de marche en laissant tourner sans sollicitation l'outil pendant au moins 1 minute. N'utilisez pas d'outils de meulage endommagés, non équilibrés ou produisant des vibrations. Les outils de meulage endommagés peuvent se fendre lors du travail et entraîner de graves blessures.

Afin d'économiser l'énergie, ne mettez l'outil électroportatif en marche que quand vous l'utilisez.

Protection contre un démarrage intempestif

La protection contre un démarrage intempestif évite le démarrage incontrôlé de l'outil électroportatif après une interruption de l'alimentation en courant.

Afin de remettre l'appareil en service, mettez l'interrupteur Marche/Arrêt 6 en position d'arrêt et remettez l'outil électroportatif en marche.

Instructions d'utilisation

Pour un résultat optimal, guidez la meule de façon régulière en exerçant une pression modérée. Une pression trop importante réduit la performance de l'outil électroportatif et la meule s'use plus vite.

Entretien et Service Après-Vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Veillez à ce que l'outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d'obtenir un travail impeccable et sûr. Dans la mesure du possible, utilisez toujours un dispositif d'aspiration quand les conditions de travail sont extrêmes. Soufflez souvent de l'air comprimé au travers des fentes de ventilation et placez un disjoncteur différentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques conductrices se déposent à l'intérieur de l'outil. La double isolation de l'outil électrique peut ainsi en être endommagée.

Stockez et traitez les accessoires avec précaution.

Si le remplacement du câble d'alimentation est nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d'éviter des dangers de sécurité.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou commande de pièces de rechange, veuillez impérativement préciser le numéro d'article à dix chiffres indiqué sur la plaque signalétique du produit.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Électroportatif

Tél. : [phone]

(coût d'une communication locale)

Fax : [phone]

E-mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Électroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Belgique, Luxembourg

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs avec les ordures ménagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et à sa mise en œuvre conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.
