Τύπος προϊόντος	Επαγγελματικός ευθύγραμμος τροχίσκος
Μάρκα	Bosch
Μοντέλο	GGS 8 H Professional
Ονομαστική ισχύς εισόδου	1200 W
Αποδιδόμενη ωφέλιμη ισχύς	700 W
Μέγιστη ταχύτητα περιστροφής χωρίς φορτίο	7640 στρ/λεπτό
Σπείρωμα ατράκτου	M 14
Μέγιστο μήκος ατράκτου	31 mm
Υποδοχή εργαλείου	20 mm
Μέγιστο πάχος εργαλείου λείανσης	32 mm
Μέγιστη διάμετρος εργαλείου λείανσης	125 mm
Βάρος (σύμφωνα με EPTA 01:2014)	4,4 kg
Προστασία από απρόσμενη επανεκκίνηση	Ναι
Κατηγορία προστασίας	Διπλή μόνωση
Τροφοδοσία	Δίκτυο 230 V~
Τύπος διακόπτη	Συρόμενος διακόπτης με ασφάλεια
Σύστημα ταχείας σύσφιξης	SDS-clic (στο μοντέλο SH, προαιρετικό)
Προστατευτικό κάλυμμα	Ναι, περιστρεφόμενο
Εφαρμογές	Λείανση, καθαρισμός ακμών, βούρτσισμα μετάλλων
Στάθμη ηχητικής πίεσης	87 dB(A)
Στάθμη ηχητικής ισχύος	98 dB(A)
Δονήσεις (λείανση επιφάνειας)	3,0 m/s² (αβεβαιότητα K=1,5 m/s²)
Συντήρηση	Καθαρίστε τις σχισμές εξαερισμού, φυσήξτε με πεπιεσμένο αέρα
Παρεχόμενα εξαρτήματα	Κλειδί με πείρους, κλειδί επίπεδο 24 mm, ράβδος μανδάλωσης

Συχνές ερωτήσεις - GGS 8 H Professional BOSCH

Πώς αλλάζω τον τροχό στο GGS 8 H;

Αποσυνδέστε το εργαλείο. Ασφαλίστε την άτρακτο με τη ράβδο μανδάλωσης. Χαλαρώστε το παξιμάδι σύσφιξης με το επίπεδο κλειδί 24 mm (γυρίστε αριστερόστροφα). Αφαιρέστε τη φλάντζα σύσφιξης και τον παλιό τροχό. Καθαρίστε την άτρακτο, τοποθετήστε τον νέο τροχό, έπειτα τη φλάντζα και σφίξτε καλά το παξιμάδι.

Μπορώ να χρησιμοποιώ το παξιμάδι ταχείας σύσφιξης SDS-clic για όλες τις εργασίες;

Όχι, το παξιμάδι SDS-clic (μοντέλο SH) δεν πρέπει να χρησιμοποιείται με μεταλλικές βούρτσες. Χρησιμοποιήστε το μόνο για τροχούς λείανσης, βεβαιώνοντας ότι είναι σε τέλεια κατάσταση και ότι το βέλος δείχνει προς το σημάδι.

Τι κάνω σε περίπτωση διακοπής ρεύματος κατά τη χρήση;

Το εργαλείο είναι εξοπλισμένο με προστασία από απρόσμενη επανεκκίνηση. Για να το θέσετε ξανά σε λειτουργία, τοποθετήστε πρώτα τον διακόπτη στη θέση απενεργοποίησης και στη συνέχεια ενεργοποιήστε τον κανονικά.

Ποιοι τύποι εξαρτημάτων είναι συμβατοί;

Χρησιμοποιήστε μόνο τροχούς από κορούνδιο, μεταλλικές βούρτσες και εξαρτήματα που συνιστώνται από τη Bosch. Η μέγιστη διάμετρος είναι 125 mm, το μέγιστο πάχος 32 mm και το σπείρωμα της ατράκτου είναι M14.

Πώς ρυθμίζω το προστατευτικό κάλυμμα;

Χαλαρώστε τη βίδα σύσφιξης (ή τα πτερυγιοειδή παξιμάδια στο μοντέλο H), προσανατολίστε το κάλυμμα ώστε οι εκτινάξεις σπινθήρων να μην κατευθύνονται προς εσάς και στη συνέχεια σφίξτε καλά (ροπή τουλάχιστον 10 Nm).

Ποια τακτική συντήρηση απαιτείται;

Διατηρείτε τις σχισμές εξαερισμού καθαρές φυσώντας τακτικά πεπιεσμένο αέρα. Καθαρίστε την άτρακτο πριν από κάθε τοποθέτηση εξαρτήματος. Ελέγξτε την κατάσταση των τροχών πριν από τη χρήση.

Ποια είναι τα βασικά μέτρα ασφαλείας;

Φοράτε πάντα γυαλιά προστασίας και μάσκα κατά της σκόνης. Κρατάτε το εργαλείο από τις μονωτικές επιφάνειες. Βεβαιωθείτε ότι το τεμάχιο είναι καλά στερεωμένο. Μην φοράτε φαρδιά ρούχα κοντά σε περιστρεφόμενα μέρη.

Μπορώ να χρησιμοποιήσω το εργαλείο για λείανση με γυαλόχαρτο ή κοπή;

Όχι, αυτό το εργαλείο είναι σχεδιασμένο μόνο για λείανση, καθαρισμό ακμών και βούρτσισμα μετάλλων. Το τρίψιμο με γυαλόχαρτο, το στίλβωμα ή η κοπή δεν συνιστώνται και μπορεί να είναι επικίνδυνα.

Πώς αντικαθιστώ τη φλάντζα υποδοχής εργαλείου στο GGS 8 H;

Αφαιρέστε το παξιμάδι σύσφιξης και τη φλάντζα. Χρησιμοποιήστε ένα κατσαβίδι για να βγάλετε τον δακτύλιο συγκράτησης από την αυλάκωση της ατράκτου. Αφαιρέστε την παλιά φλάντζα υποδοχής και τοποθετήστε τη νέα. Επανατοποθετήστε τον δακτύλιο συγκράτησης.

Πού μπορώ να βρω ανταλλακτικά και εξυπηρέτηση μετά την πώληση;

Επισκεφθείτε το www.bosch-pt.com ή επικοινωνήστε με την εξυπηρέτηση πελατών της Bosch: στη Γαλλία στο 0811 36 01 22 (κόστος τοπικής κλήσης) ή μέσω email στο [e-mail].

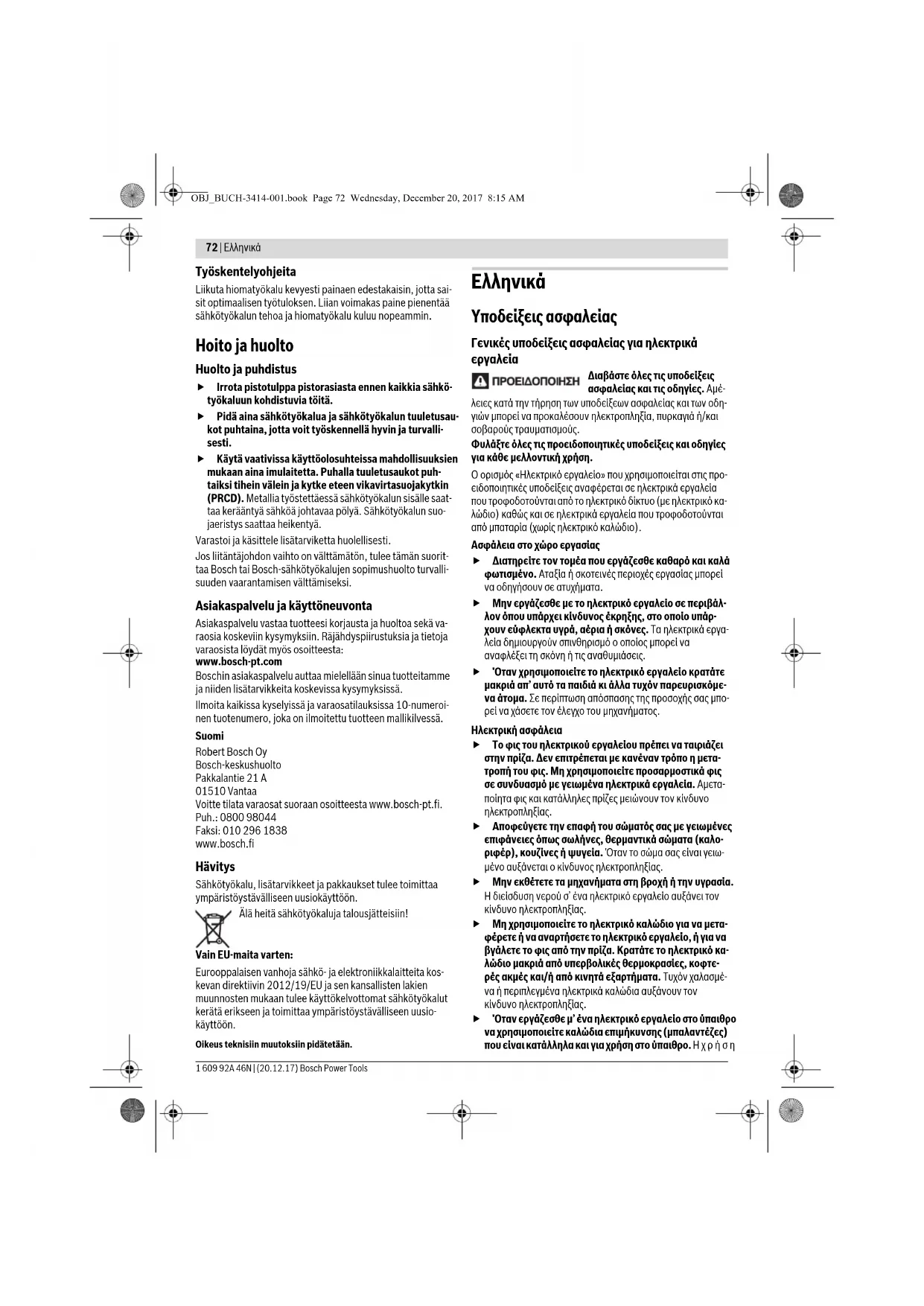

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GGS 8 H Professional BOSCH

2 Ανορθωτήρας προστασίας με βίδα οπής (GGS 8 SH)

3 Λεβιές

4 Φλάντζα υποδοχής (GGS 8 SH)

5 Εξάρτημα, άξονας (άλλος τύπος λεβιέ)

6 Διακόπτης ON/OFF

7 Ταχύτητα ρύθμισης SDS-plus

8 Ρύθμιση φωτισμού GGS 8H

9 Φλάντζα ταχύτητας

10 Κλάστης προστασίας με βίδα οπής (GGS 8H)

11 Φλάντζα υποδοχής (GGS 8H)

12 Άξονας (σύνδεση ενέργειας μηχανής)

13 Βίδα οπής για προστασία

14 Ρίοος συγκράτησης

15 Τσιμπίδα για ρύθμιση οπής

17 Ροδέλα απαραλείς

18 Ράβδοι στερεώς για προφυλακτήρα

19 Σφανκοκλείδι βρύσης 24 mm

Εφαρμογή ανεμιστήρα για προστασία από υπερφόρτωση. Ανατρέξτε στον κατάλογο εξαρτημάτων για τα προτεινόμενα.

Τηρήστε τις οδηγίες για θόρυβο και δονήσεις

Τιμή εκπομπής θορύβου σύμφωνα με το πρότυπο EN 60745-2-3. Η χαρακτηριστική τιμή στάθμης ηχητικής πίεσης του μηχανήματος εκτιμάται με ακρίβεια και αναφέρεται σε: 2α0η ακουστική πίεση 87 dB(A). Τυπική στάθμη ισχύος 98 dB(A). Ανοχή αβεβαιότητας K=3 dB.

Φοράτε ωτοασπίδες!

Οι συνολικές κραδασμικές τιμές (άθροισμα ανύσματος τριών κατευθύνσεων) και η αβεβαιότητα μέτρησης έχουν προσδιοριστεί σύμφωνα με το πρότυπο EN 60745-2-3.

Αξιονόητη εκπομπή δονήσεων (σύμφωνα με το πρότυπο): a=3,0 m/s², K=1,5 m/s².

Η στάθμη κραδασμών που αναφέρεται σε αυτές τις οδηγίες έχει μετρηθεί με τυποποιημένη διαδικασία μέτρησης σύμφωνα με το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφορετικών ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλη για έναν προκαταρκτικό υπολογισμό της επιβάρυνσης από τους κραδασμούς.

Η στάθμη κραδασμών που αναφέρεται σε αυτές τις οδηγίες αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, με διαφορετικά εξαρτήματα ή χωρίς επαρκή συντήρηση, η στάθμη κραδασμών μπορεί να διαφέρει. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια του χρόνου εργασίας.

Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς, θα πρέπει να λαμβάνονται υπόψη και οι χρόνοι κατά τους οποίους το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί χωρίς φορτίο. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεστε.

Γι' αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθιερωθούν συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή, όπως συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση των χεριών ζεστών, οργάνωση της εκτέλεσης των διαφόρων εργασιών.

Τεχνικά χαρακτηριστικά

Euθüç λειαντίρας GGS 8 SH
Aριθμός κυρεπρίου	3601 B14 ...
Ονομαστική τοχύς	W 1
Αποδιδόμενη τοχύς	W 700
Μέγιοτος αρίβ. στροφών	min-1 7640
Σπερωμα ἀξουν
μέγ. μήκος ἀξουν	mm 31
Yποδαχή εργαλελου	mm 20
μέγ. πάος διακου λειανούς	mm 32
μέγ. διαμετρος λειαντικόν	mm 125
οώματος
Βάρος Μύμωνα με EPTA-Procedure 01:2014	kg 4,4
Προσταίδα Από αθέλητηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηηη

Το όργανο λειτουργεί με τάση [U] 230V. Υπό διαφορετικές τάσεις και σε ειδικές συνθήκες για τις διάφορες χώρες, τα όργανα αυτά πρέπει να διατηρούνται.

Οι εργασίες σύνδεσης στο ηλεκτρικό δίκτυο πρέπει να εκτελούνται από εξειδικευμένο ηλεκτρολόγο. Οι ακροδέκτες σύνδεσης πρέπει να έχουν αντίσταση μικρότερη από 0,36 Ohm για να αποφεύγονται υπερθερμάνσεις.

Ελληνικά77

Συναρμολόγηση

Βγάλτε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο.

Συναρμολόγηση των προστατευτικών διατάξεων

Να ρυθμίζετε τους προφυλακτήρες κατά τέτοιο τρόπο, ώστε ο αερισμός να κατευθύνεται προς το χέρι σας.

Προστασία για Αέρα (GGS 8SH) (Βλέπε εικόνα)

Τοποθετήστε τον προφυλακτήρα 2 ενάντια στο ίδιο το δόντι. Προσαρμόστε τη βάση του προφυλακτήρα 2 στις απαιτήσεις της εργασίας που πρόκειται να διεξάγετε. Ασφαλίστε τον προφυλακτήρα 2 με τη βίδα στερέωσης 13 και σφίξτε τη βίδα στερέωσης με ροπόκλειδο 10 Nm.

Προφυλακτήρας για λείανση (GGS 8H) (βλέπε εικόνα Ε) Τοποθετήστε τον προφυλακτήρα 10 ενάντια στο ίδιο το δόντι. Ρυθμίστε τον προφυλακτήρα 10 με τα δύο παξιμάδια στερέωσης 18 και σφίξτε τα παξιμάδια με ροπόκλειδο 10 Nm.

Μετά τη συναρμολόγηση του λειαντικού εργαλείου, κλείστε τον προφυλακτήρα 10 και σφίξτε τις δύο βίδες στερέωσης.

GGS 8 SH (βλέπε εικόνα Β)

Σπρώξτε τον άξονα 3 μέσα στον άξονα 3, ώστε να συμπιεστούν τα ανοίγματα στο περίβλημα. Τραβήξτε τον προφυλακτήρα 14 μέσα από τα ανοίγματα στο περίβλημα και σπρώξτε τον άξονα 3. Εξαγάγετε τη βίδα στερέωσης 1 με το γαντόκλειδο που περιέχεται στη συσκευασία 15 και αφαιρέστε την. - Να καθαρίζετε τον άξονα 3 και όλα τα υπό συναρμολόγηση εξαρτήματα. Τοποθετήστε το λειαντικό δίσκο και σφίξτε το παξιμάδι στερέωσης με το κλειδί 15. Φροντίστε, το λειαντικό δίσκο να μπορεί να περιστρέφεται ελεύθερα μέσα στον προφυλακτήρα 2. Χρησιμοποιήστε κυκλικά λειαντικά εξαρτήματα μόνο σε συνδυασμό με τον προφυλακτήρα 2 και το κατάλληλο σύστημα αναρρόφησης (παραδείγματος χάριν, παραδείγματος χάριν, φλάντζα υποδοχής 4).

GGS 8H (βλέπε εικόνα F)

• Τοποθετήστε τη ράβδο 3 έτσι ώστε να ευθυγραμμιστεί με τα ανοίγματα στο περίβλημα. Περάστε την προς συγκράτηση ράβδο μέσα από τα ανοίγματα στο περίβλημα και περάστε τη ράβδο 3.

Από το παλιό συγκρότημα αφαιρέστε το γρανάζι κίνησης 19 (άνοιγμα κλειδιού 24 mm) γυρίζοντας το με φορά αντίθετη της ωρολογιακής. -Αφαιρέστε τη φλάντζα στεγανοποίησης 9. - Καθαρίστε τον άξονα 3 και όλα τα υπό συναρμολόγηση εξαρτήματα. Τοποθετήστε το γρανάζι κίνησης και τη φλάντζα στεγανοποίησης 9 και σφίξτε το παλιό συγκρότημα στεγανοποίησης με το γρανάζι κίνησης 19 (άνοιγμα κλειδιού 24 mm). Προσέξτε, το γρανάζι κίνησης να περιστρέφεται χωρίς δυσκολία στον προφυλακτήρα 10. Τα γρανάζια κίνησης πρέπει να χρησιμοποιούνται μόνο σε συνδυασμό με τον κατάλληλο προφυλακτήρα 10 και το κατάλληλο σύστημα στεγανοποίησης (παρελκόμενα στεγανοποίησης 8, φλάντζα στεγανοποίησης 9 και φλάντζα υποδοχής 11).

Αλλαγή της φλάντζας στεγανοποίησης (βλέπε εικόνα D)

Για τη στερέωση των γρανάζιων κίνησης χρησιμοποιήστε τη φλάντζα υποδοχής 4, το παρελκόμενο στεγανοποίησης 1 και τον άξονα προφυλακτήρα 2.

Ανασηκώστε τη ροδέλα ασφαλείας 17 με ένα κατσαβίδι από την αυλάκωση του άξονα 3 και αφαιρέστε τη φλάντζα υποδοχής 4. Συναρμολογήστε ανάλογα την κατάλληλη φλάντζα υποδοχής 4.

Για τη στερέωση των γρανάζιων κίνησης χρησιμοποιήστε τη φλάντζα υποδοχής 11, το παρελκόμενο στεγανοποίησης 8, τη φλάντζα στεγανοποίησης 9 και τον άξονα προφυλακτήρα 10.

Βγάλτε τη ροδέλα ασφαλείας 17 από την αυλάκωση του άξονα 3 με τη βοήθεια ενός κατσαβιδιού και αφαιρέστε τη φλάντζα υποδοχής 11. Συναρμολογήστε ανάλογα την κατάλληλη φλάντζα υποδοχής 11.
