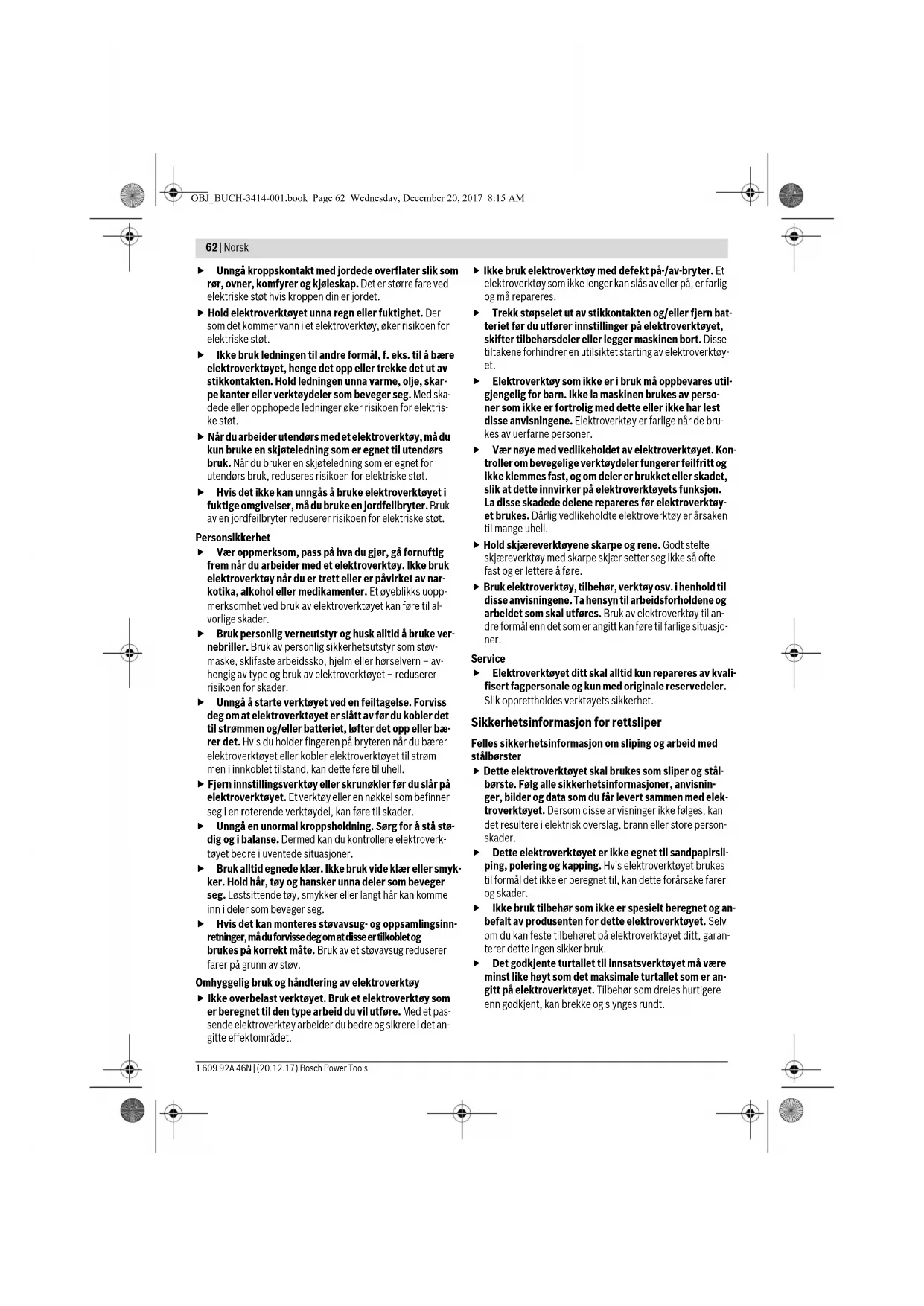

Notice BOSCH GGS 8 H Professional - page 62
Veiledningsassistent
Drevet av ChatGPT
Venter på meldingen din
Produktinformasjon

Merke : BOSCH

Modell : GGS 8 H Professional

Kategori : Kvern

Last ned instruksjonene for din Kvern i PDF-format gratis! Finn veiledningen din GGS 8 H Professional - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GGS 8 H Professional av merket BOSCH.

BRUKSANVISNING GGS 8 H Professional BOSCH

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-3: Overflatesliping (skrubbing): a

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet OBJ_BUCH-3414-001.book Page 64 Wednesday, December 20, 2017 8:15 AMNorsk | 65 Bosch Power Tools 1 609 92A 46N | (20.12.17) brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Tekniske data Montering Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Montering av beskyttelsesinnretninger Innstill vernedekslene slik at gnistene ikke fyker mot brukeren. Vernedeksel til sliping (GGS 8 SH) (se bilde A) Sett vernedekselet 2 på spindelhalsen. Tilpass vernedekse- lets 2 stilling til arbeidssituasjonens krav. Lås vernedekselet 2 med låseskruen 13 og trekk låseskruen fast med minst 10 Nm. Vernedeksel til sliping (GGS 8 H) (se bilde E) Sett vernedekselet 10 på spindelhalsen. Tilpass vernedekse- lets 10 stilling til arbeidssituasjonens krav. Lås vernedekselet 10 med de to låsemutrene 18 og trekk låsemutrene fast med minst 10 Nm. Etter montering av slipeverktøyet lukker du vernedekselet 10 og trekker fast begge vingemutrene. Montering av slipeverktøy Slipeskiven må gå helt rundt. Urunde slipeskiver må ikke len- ger brukes, men skiftes ut eller rettes opp med en brynestein (tilbehør). Med brynesteinen kan det også lages hvilke som helst spesial- former ut fra slipeskive-basisformene. Hvis du bruker slipeverktøy med gjengeinnsats, må du passe på at enden på slipespindelen 3 ikke berører hullbunnen til sli- peverktøyet. GGS 8 SH (se bilde B) – Drei slipespindelen 3 til boringen i slipespindelen 3 og ut- sparingene på huset flukter. Stikk holdestiften 14 gjennom utsparingene på huset og boringen i slipespindelen 3. – Løsne spennmutteren 1 med medlevert hakenøkkel 15 og ta den av. – Rengjør slipespindelen 3 og alle delene som skal monte- res. – Sett slipeskiven på og trekk spennmutteren 1 fast med ha- kenøkkelen 15. Pass på at slipeskiven kan dreies fritt i ver- nedekselet 2. Du må bare bruke koniske slipeskiver i kombinasjon med det åpne vernedekselet 2 og passende spennsys- tem (spennmutter 1 eller hurtigspennmutter 7 og fes- teflens 4). GGS 8 H (se bilde F) – Drei slipespindelen 3 til boringen i slipespindelen 3 og ut- sparingene på huset flukter. Stikk holdestiften 14 gjennom utsparingene på huset og boringen i slipespindelen 3. – Løsne spennmutteren 8 med fastnøkkelen 19 (nøkkelvid- de 24 mm) ved å dreie mot urviserne. – Ta av spennflensen 9. – Rengjør slipespindelen 3 og alle delene som skal monte- res. – Sett slipeskiven og spennflensen 9 på og trekk spennmut- teren 8 fast med fastnøkkelen 19 (nøkkelvidde 24 mm). Pass på at slipeskiven kan dreies fritt i vernedekselet 10. Bruk rette slipeskiver kun i kombinasjon med et lukket vernedeksel 10 og et passende spennsystem (spenn- mutter 8, spennflens 9 og festeflens 11). Skifting av tange (se bilde D) GGS 8 SH Til festing av koniske slipeskiver bruker du festeflensen 4, spennmutteren 1 og det åpne vernedekselet 2. Med en skrutrekker vipper du sprengringen 17 ut av noten til slipespindelen 3 og tar av tangen 4. Monter den passende tangen 4 på tilsvarende måte. GGS 8 H Til festing av rette slipeskiver bruker du festeflensen 11, spennmutteren 8, spennflensen 9 og det lukkede vernedek- selet 10. Med en skrutrekker vipper du sprengringen 17 ut av noten til slipespindelen 3 og tar av tangen 11. Monter den passende tangen 11 på tilsvarende måte. Rettsliper GGS 8 SH Produktnummer 3 601 B14 ... Opptatt effekt W 1200 Avgitt effekt W 700 Maks. turtall min
