Typ produktu	Profesjonalna szlifierka prosta
Marka	Bosch
Model	GGS 8 H Professional
Moc znamionowa pobierana	1200 W
Moc użyteczna	700 W
Maksymalna prędkość obrotowa na biegu jałowym	7640 obr./min
Gwint wrzeciona	M 14
Maksymalna długość wrzeciona	31 mm
Uchwyt narzędzia	20 mm
Maksymalna grubość narzędzia szlifierskiego	32 mm
Maksymalna średnica narzędzia szlifierskiego	125 mm
Waga (wg EPTA 01:2014)	4,4 kg
Zabezpieczenie przed przypadkowym ponownym uruchomieniem	Tak
Klasa ochronności	Podwójna izolacja
Zasilanie	Sieciowe 230 V~
Typ przełącznika	Przełącznik przesuwany z blokadą
System szybkiego mocowania	SDS-clic (w modelu SH, opcjonalny)
Osłona ochronna	Tak, regulowana
Zastosowania	Szlifowanie, gratowanie, szczotkowanie metalu
Poziom ciśnienia akustycznego	87 dB(A)
Poziom mocy akustycznej	98 dB(A)
Drgania (szlifowanie powierzchni)	3,0 m/s² (niepewność K=1,5 m/s²)
Konserwacja	Czyścić otwory wentylacyjne, przedmuchać sprężonym powietrzem
Akcesoria w zestawie	Klucz hakowy, klucz płaski 24 mm, pręt blokujący

Często zadawane pytania - GGS 8 H Professional BOSCH

Jak wymienić tarczę w GGS 8 H?

Odłącz narzędzie. Zablokuj wrzeciono za pomocą pręta blokującego. Poluzuj nakrętkę zaciskową kluczem płaskim 24 mm (obracaj przeciwnie do ruchu wskazówek zegara). Zdejmij kołnierz zaciskowy i starą tarczę. Oczyść wrzeciono, załóż nową tarczę, potem kołnierz i dokręć nakrętkę mocno.

Czy mogę używać szybkomocującej nakrętki SDS-clic do wszystkich operacji?

Nie, nakrętka SDS-clic (model SH) nie może być używana ze szczotkami metalowymi. Używaj jej tylko do tarcz szlifierskich, upewniając się, że jest w idealnym stanie, a strzałka skierowana jest w stronę oznaczenia.

Co zrobić w przypadku przerwy w zasilaniu podczas użytkowania?

Narzędzie wyposażone jest w zabezpieczenie przed przypadkowym ponownym uruchomieniem. Aby go ponownie uruchomić, najpierw ustaw przełącznik w pozycji wyłączenia, a następnie włącz go normalnie.

Jakie typy akcesoriów są kompatybilne?

Używaj wyłącznie tarcz korundowych, szczotek metalowych i akcesoriów zalecanych przez Bosch. Maksymalna średnica wynosi 125 mm, maksymalna grubość 32 mm, a gwint wrzeciona to M14.

Jak wyregulować osłonę ochronną?

Poluzuj śrubę zaciskową (lub nakrętki motylkowe w modelu H), ustaw osłonę tak, aby iskry nie były skierowane w twoją stronę, a następnie dokręć mocno (moment co najmniej 10 Nm).

Jaka regularna konserwacja jest wymagana?

Utrzymuj otwory wentylacyjne w czystości, regularnie przedmuchując je sprężonym powietrzem. Czyść wrzeciono przed każdym montażem akcesorium. Sprawdzaj stan tarcz przed użyciem.

Jakie są podstawowe środki ostrożności?

Zawsze noś okulary ochronne i maskę przeciwpyłową. Trzymaj narzędzie za izolowane powierzchnie. Upewnij się, że obrabiany przedmiot jest dobrze zamocowany. Nie noś luźnej odzieży w pobliżu obracających się części.

Czy mogę używać narzędzia do szlifowania lub przecinania?

Nie, to narzędzie jest przeznaczone wyłącznie do szlifowania, gratowania i szczotkowania metalu. Szlifowanie, polerowanie lub przecinanie nie są zalecane i mogą być niebezpieczne.

Jak wymienić kołnierz narzędzia w GGS 8 H?

Zdejmij nakrętkę zaciskową i kołnierz. Użyj śrubokręta, aby wyjąć pierścień zabezpieczający z rowka wrzeciona. Zdejmij stary kołnierz narzędzia i zamontuj nowy. Umieść ponownie pierścień zabezpieczający.

Gdzie znaleźć części zamienne i serwis posprzedażowy?

Odwiedź www.bosch-pt.com lub skontaktuj się z serwisem klienta Bosch: we Francji pod numerem 0811 36 01 22 (koszt połączenia lokalnego) lub e-mailem na adres [e-mail].

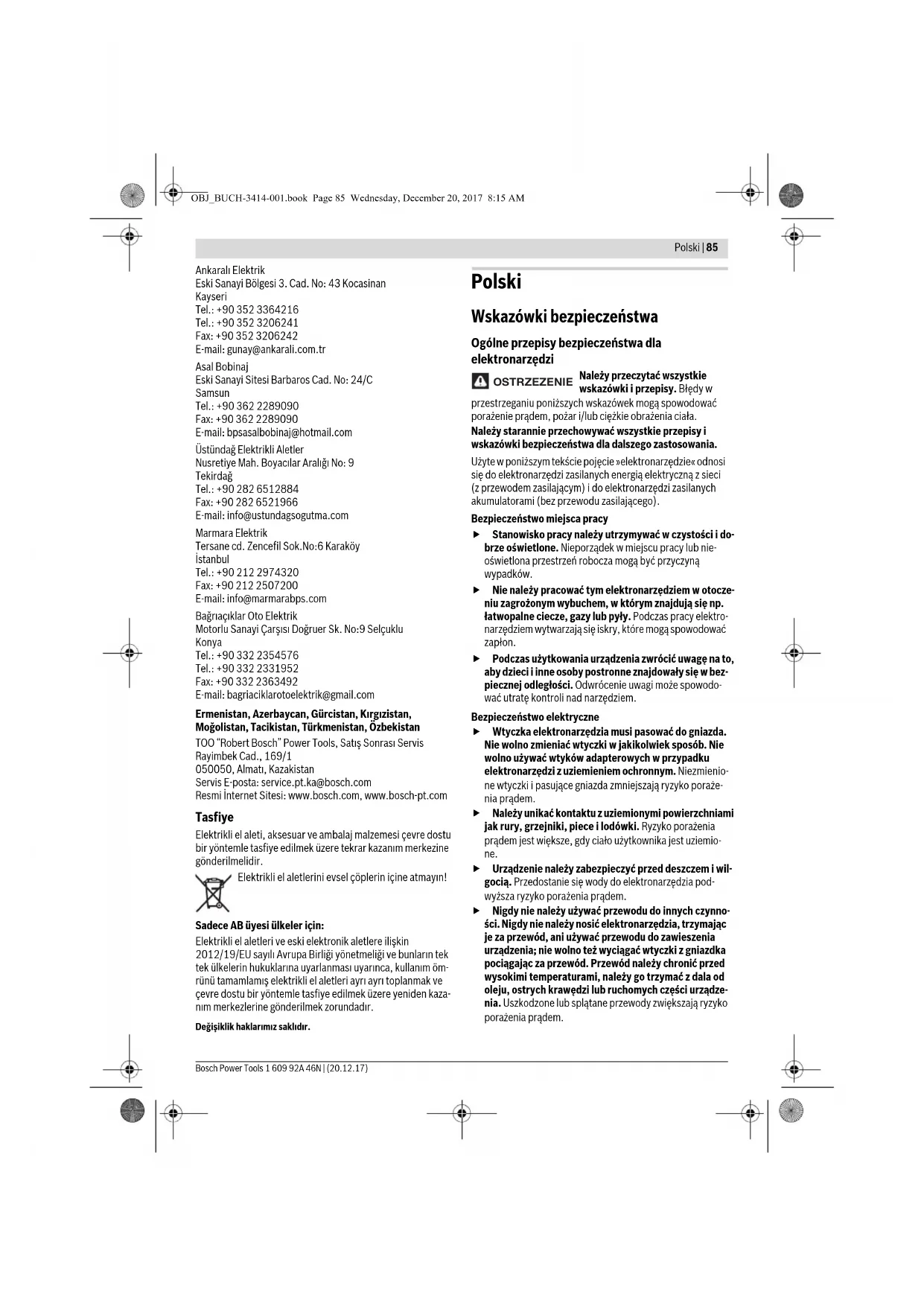

INSTRUKCJA OBSŁUGI GGS 8 H Professional BOSCH

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE

Należy przeczytać wszystkie wskazówki i przepisy. Błędy

w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie »elektronarzędzie» odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

• Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków. Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pył. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. Podczas użytkowania urządzenia zwracaj uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczek w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. Jeśli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może być przyczyną poważnych obrażeń ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała. Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenia do prądu wyłączonego narzędzia, może stać się przyczyną wypadków. Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucz. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia, może doprowadzić do obrażeń. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi

• Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzi, które są do tego przeznaczone. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.

Nie należy używać elektronarzędzia, którego włącznik/włącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyjąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Serwis

Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy ze szlifierkami prostymi

Wspólne przepisy bezpieczeństwa dla prac szlifierskich i obróbki szczotkami drucianymi

Niniejsze elektronarzędzie należy stosować jako szlifierkę i jako szczotkę drucianą. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, ilustracji oraz danych, które zostały dostarczone razem z niniejszym elektronarzędziem. Konsekwencją niestosowania się do poniższych zaleceń może być porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Elektronarzędzie nie jest dostosowane do szlifowania papierem ściernym, do polerowania i do przycinania ściernicą. Zastosowanie elektronarzędzia do innej, nieprzewidzianej pracy, może spowodować różnorakie zagrożenia i obrażenia ciała. Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie jest gwarantem bezpiecznego użycia.

Polski 87

Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Narzędzie robocze obracające się szybciej niż dopuszczalna prędkość może się złamać, a jego części odpryskiwać. Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane. Narzędzia robocze z wkładką gwintowaną muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych mocowanych przy użyciu kołnierza, średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołnierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzędziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem. W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować narzędzia, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starć lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli narzędzie zostało sprawdzone i umocowane, elektronarzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu znajdowały się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej w tym czasie próbnym. Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochrona dróg oddechowych muszą filtrować pył powstający podczas pracy. Oddziaływanie hałasu przez dłuższy czas może doprowadzić do utraty słuchu. Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu. Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód przyłączeniowy, należy je trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem przewodzącym prąd może spowodować

przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym.

Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przycięty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze. Nigdy nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odłożone, co może spowodować utratę kontroli nad elektronarzędziem. Nie wolno przenosić elektronarzędzia znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej. Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia elektryczne. - Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon. Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem.

Odrzut i odpowiednie wskazówki bezpieczeństwa

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zawadzanie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zaczepienie się lub zablokowanie prowadzi do nagłego zatrzymania się obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie wtedy szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego. Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędź ściernicy może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać. Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przy zachowaniu opisanych poniżej odpowiednich środków ostrożności. Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, aby mieć jak największą kontrolę nad siłami odrzutu lub momentem obrotowym podczas rozruchu. Osoba obsługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności.

Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wskutek odrzutu zranić rękę. Należy trzymać się z dala od strefy zasięgu, w której porusza się elektronarzędzie podczas odrzutu. Na skutek odrzutu elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania. Szczególną ostrożność należy zachować przy obróbce narożników, ostrych krawędzi itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenia przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu. Nie należy używać brzeszczotów do drewna lub zębatych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem.

Szczególne przestrogi dotyczące szlifowania

Należy używać wyłącznie ściernic przeznaczonych dla danego elektronarzędzia i osłon przeznaczonych dla danej ściernicy. Ściernice niebędące oprzyrządowaniem danego elektronarzędzia nie mogą być wystarczająco osłonięte i nie są wystarczająco bezpieczne. Tarcze szlifierskie wygięte należy mocować w taki sposób, aby ich powierzchnia szlifująca nie wystawała poza krawędź pokrywy ochronnej. Niefachowo osadzona tarcza szlifierska, wystająca poza krawędź pokrywy ochronnej, nie może być wystarczająco osłonięta. Osłona musi być dobrze przymocowana do elektronarzędzia i – aby zagwarantować jak największy stopień bezpieczeństwa – ustawiona tak, aby część ściernicy odsłonięta i zwrócona do operatora była jak najmniejsza. Osłona chroni operatora przed odłamkami, przypadkowym kontaktem ze ściernicą oraz iskrami, które mogłyby spowodować zapalenie się odzieży. Ściernic można używać tylko do prac, dla których są przeznaczone. Nie należy np. nigdy szlifować boczną powierzchnią ściernicy tarczowej do cięcia. Tarczowe ściernice tnące przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać. Do wyboru ściernicy należy używać zawsze nieuszkodzonych kołnierzy mocujących o prawidłowej wielkości i kształcie. Odpowiednie kołnierze podpierają ściernicę i zmniejszają tym samym niebezpieczeństwo jej złamania. Kołnierze do ściernic tnących mogą różnić się od kołnierzy przeznaczonych do innych ściernic. Nie należy używać zużytych ściernic z większych elektronarzędzi. Ściernice do większych elektronarzędzi nie są zaprojektowane dla wyższej liczby obrotów, która jest charakterystyczna dla mniejszych elektronarzędzi i mogą się dla tego złamać.

Szczególne wskazówki bezpieczeństwa przy użyciu szczotek drucianych

Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu dochodzi do zużycia drucianych szczotek. Nie należy przyciskać drutów zbyt silnym naciskiem. Unoszące się w powietrzu kawałki drutów mogą z łatwością przyczepić się do cienkich ubrań i/lub skóry. Jeżeli zalecane jest użycie osłony, należy zapobiec kontaktowi szczotki z osłoną. Średnica szczotek do talerzy i garnków może się zwiększyć pod wpływem nacisku siły odśrodkowej.

Dodatkowe wskazówki bezpieczeństwa

Należy stosować okulary ochronne.

Należy używać odpowiednich przyrządów poszukiwawczych w celu zlokalizowania ukrytych przewodów zasilających lub poprosić o pomoc zakłady energetyczne. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody materialne lub może spowodować porażenie elektryczne. W przypadku przerwy w dopływie zasilania, np. po awarii prądu lub po wyjęciu wtyczki z gniazdka, należy odblokować włącznik/wyłącznik i ustawić go w pozycji wyłączonej. - Nie należy dotykać tarcz szlifierskich przed ich ostygnięciem. Tarcze szlifierskie rozgrzewają się podczas obróbki do bardzo wysokich temperatur. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

Opis urządzenia i ich zastosowania

Należy przestrzegać wskazówek i przejść. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Niniejsze elektronarzędzie przeznaczone jest do szlifowania i usuwania zadziorów z metalu przy zastosowaniu ściernic korundowych.

Niniejsze elektronarzędzie nadaje się również do pracy przy użyciu szczotek drucianych.

Polski 89

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Nakrętka mocująca (GGS 8 SH)

2 Otwarta pokrywa ochronna z śrubą ustalającą (GGS 8 SH)

5 Powierzchnia chwytowa (szyjka wrzeciencia)

6 Włącznik/wyłącznik

7 Szybkozaciskowa śruba mocująca *SDS-elec

8 Nakrętka mocująca (GGS 8H)

9 Podkładka mocująca

10 Zamknięta pokrywa ochronna z nakrętkami ustalającymi (GGS 8H)

11 Kołnierz mocujący (GGS 8H)

12 Rękojeść (pokrycie gumowe)

13 Śruba mocująca osłony

14 Trzpień mocujący

15 Klucz widelkowy do nakrętek mocujących

16 Znacznik indeksowy

17 Pierścień osadczy sprężynujący

18 Nakrętka ustalająca dla pokrywy ochronnej

19 Klucz widełkowy, rozwartość klucza 24 mm

Przedstawiony na rysunkach lub opisany w instrukcji obsługi osprzęt nie wchodzi w skład wyposażenia standardowego.

Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu.

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-3.

Określony w skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 87 dB(A); poziom mocy akustycznej 98 dB(A). Niepewność pomiaru K = 3 dB

Stosować środki ochrony słuchu!

Wartości drgań (suma wektorowa z trzech kierunków) i niepewność pomiaru K określone zgodnie z normą EN 60745-2-3 wynoszą:

Szczotkowanie powierzchniowe (zdzieranie): a_h = 3,0 m/s², K = 1,5 m/s²

Poziom drgań podany w tych wskazówkach został zmierzony zgodnie z wymaganiami normy EN 60745 dotyczącej procedury pomiarowej i można go użyć do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób ekspozycja na drgania (obliczana na pełny wymiar czasu pracy) może być znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Dane techniczne

Szilfierka prosta GGS 8 SH
Numper katalogowy		3601 B14 ...
Moc znamionowa	W	1
Moc wyjsciowa	W	700
maks. prędkość obrotowa	min-1	7640
Gwint wrzeczona		M 14
maks. dlugość wrzeczona	mm 31
Uchwyt narędziowy	mm 20
maks. grubości sciernicy	mm 32
maks. srednica sciernicy	mm 125
Ciezar odpowiednio do EPTA-Procedure 01:2014	kg	4,4
Zabezpieczność przy ponownym rozruchem		●
Klasa ochrony		#/II
Dane aktualne są这部分 napiȩcia znamionowego [U] 230 V. Przy napieciach odziegajczy od powyȩSZego i w przypadku modeli specyficznych dla danego kraju dane te mogość zȩNZiC. Podczas wączania urzadzenia dochodź do krótkotrwalych spadów napiȩcia. W przypadku niedrzejnych warunkowy sieciowych moż dość co zȩkćejn przycinny urzadzenia. W przypadku impedancji zȩdla zaslania imniewszej nim 0,36 omów, nie nalegy sąciezycz zȩdnymi zȩkćeniami.

Montaż

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.

Montaż urządzeń zabezpieczających

Ustawić pokrywy ochronne w taki sposób, aby chroniły one operatora przed odpryskami.

Pokrywa ochronna (osłona) do szlifowania (GGS 8 SH) (zob. rys. A)

Nałożyć pokrywę ochronną 2 na szyjkę wrzeciona. Przy wybieraniu pozycji pokrywy ochronnej 2 należy kierować się wymaganiami danego etapu obróbki. Zablokować pokrywę ochronną 2, dokręcając śrubę ustalającą 13 momentem dokręcania nie mniejszym niż 10 Nm.

Pokrywa ochronna (osłona) do szlifowania (GGS 8 H) (zob. rys. E)

Nałożyć pokrywę ochronną 10 na szyjkę wrzeciona. Przy wybieraniu pozycji pokrywy ochronnej 10 należy kierować się wymaganiami danego etapu obróbki. Zablokować pokrywę

ochronną 10 za pomocą obu nakrętek ustalających 18 i dokręcić je momentem nie mniejszym niż 10 Nm. Po zakończeniu montażu narzędzia roboczego należy zamknąć pokrywę ochronną 10 i dokręcić obie nakrętki motylkowe.

Montaż narzędzi szlifierskich

Ściernice muszą zapewniać dokładny ruch obrotowy. Nie wolno używać ściernic, które utraciły obrotowy kształt - tarczkę taką należy wyrównać osełką (osprzęt dodatkowy) lub wymienić na nową.

Za pomocą osełki można utworzyć dowolne formy specjalne z tarczy podstawowej.

W przypadku stosowania narzędzi szlifierskich z wkładką gwintowaną, należy uważać, aby końcówka wrzeciona szlifierki 3 nie dotykała dziurkowanego spodu narzędzia szlifierskiego.

GGS 8 SH (zob. rys. B)

Obrócić wrzeciono szlifierki 3 w taki sposób, aby otwór we wrzecionie 3 znajdował się w jednej linii z otworami w odbowie. Przełożyć trzpień mocujący 14 przez otwory w odbowie i otwór we wrzecionie 3. - Poluzować nakrętkę mocującą 1 za pomocą załączonego klucza oczkowego 15 i wyjąć ją. - Wrzeciono szlifierki 3 i wszystkie części, które mają zostać zamontowane, należy oczyścić. - Nałożyć ściernicę i dokręcić nakrętkę mocującą 1 za pomocą klucza widełkowego 15. Należy przy tym upewnić się, czy ściernica może się swobodnie obracać w pokrywie 2. Ściernice stożkowe należy stosować wyłącznie przy otwartej pokrywie ochronnej 2 i przy użyciu pasującego systemu mocowania (nakrętka mocująca 1 lub szybkomocująca nakrętka mocująca 7 z kołnierzem mocującym 4).

GGS 8 H (zob. rys. F)

Obrócić wrzeciono szlifierki 3 w taki sposób, aby otwór we wrzecionie 3 znajdował się w jednej linii z otworami w odbowie. Przełożyć trzpień mocujący 14 przez otwory w odbowie i otwór we wrzecionie 3. Zwolnić nakrętkę mocującą 8, używając do tego celu klucza widełkowego 19 - obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (rozwartość klucza 24 mm). Zdjąć kołnierz mocujący 9. - Wrzeciono szlifierki 3 i wszystkie części, które mają zostać zamontowane, należy oczyścić. Nałożyć ściernicę i podkładkę 9, a następnie dokręcić nakrętkę mocującą 8 za pomocą klucza widełkowego 19 (o rozwartości 24 mm). Należy przy tym upewnić się, czy ściernica może się swobodnie obracać w pokrywie 10.

Sciernice o przykroju prostokatnym nalezy stosowac tylko w polaczeniu z zamknieta pokrywa ochronna 10 i pasujacym systemem mocowania (nakretka mocujaca 8, kolnierz mocujacy 9 i tuleja mocujaca 11).

Wymiana tulejki mocujacej (zob. rys. D)

GGS8SH

Aby zamocowac sciernice o przekroju stozkowym nalezy uzyc tulei mocujacej 4, nakretki mocujacej 1 i otwartej pokrywy ochronnej 2. Przy pomocy robokreta nalezy podwazyc pierscien osadczy 17, tak aby wyskoczyl z rowka wrzeciona szlifierki 3, a nastepnie zdjac tulejke mocujaca 4. Zamontowac odpowiednia tulejke mocujaca 4.

GGS8H

Aby zamocowac sciernice o przekroju prostym nalezy uzyc tulei mocujacej 11, nakretki mocujacej 8, kolnierza mocujacego 9 i zamknietej pokrywy ochronnej 10. Przy pomocy srubokreta nalezy podwazyc pierscien osadczy 17, tak aby wyskoczyl z rowka wrzeciona szlifierki 3, a nastepnie zdjac tulejke mocujaca 11. Zamontowac odpowiednia tulejke mocujaca 11.

Nakretka szybkomocujaca SDS-clic (GGS 8 SH) (zob. rys. C)

Aby uproscic montaz narzedzi szlifierskich i wyeliminowac stosowanie dodatkowych narzedzi (kluczy), mozna zamiast zwyklej nakretki mocujacej 1 zastosowac nakretke szybkomocujaca 7.

Nie wolno stosowac nakretki szybkomocujacej 7 do pracy ze szczotkami drucianymi. Stosowana nakretka szybkomocujaca 7 musi byc w nienagannym stanie technicznym. W czasie montazu nalezy zwrocic uwage, by ta strona nakretki szybkomocujacej 7, na ktorej znajduje sie napis, nie byla skierowana w strone tarczy szlifierskiej; strzalka musi pokrywac sie ze wskaznikiem 16. Prawidlowo zamocowana, nieuszkodzona szybkomocujaca zrube zaciskowa mozna zwolnic recznie, obracajac pierscien radeikowany w kierunku przeciwnym do ruchu wskazowek zegara. Mocno dokreconej nakretki nie wolno nigdy zwalniac za pomoca szczypiec lub kombinerek. Stosowac nalezy wylacznie klucz widelkowy 15.

Odsysanie pylow/wiorow

Pyly niebezpieczne. Nalezy zawsze dbac o dobra wentylacje stanowiska pracy. Zaleca sie noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Nalezy stosowac sie do aktualnie obowiazujacych w danym kraju przepisow, regulujacych zasady obchodzenia sie z materialami przydatnymi do obrobki.

Nalezy unikac gromadzenia sie pylu na stanowisku pracy. Pyly moga sie latwo zapalic.

Praca

Uruchamianie

Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia.

Włączanie/wyłączanie

Aby uruchomić elektronarzędzie, należy najpierw przesunąć włącznik/wyłącznik 6 do przodu, a na zakończenie wcisnąć i przytrzymać w tej pozycji.

W celu unieruchomienia włącznika/wyłącznika 6 w pozycji wciśniętej, należy przesunąć włącznik/wyłącznik 6 jeszcze dalej do przodu.

W celu wyłączenia elektronarzędzia, należy włącznik/wyłącznik 6 zwolnić lub, gdy jest on unieruchomiony, włącznik/wyłącznik 6 krótko nacisnąć i następnie zwolnić.

Narzędzia szlifierskie należy skontrolować przed użyciem. Narzędzia szlifierskie musi być prawidłowo założone i musi się swobodnie obracać. W ramach testu uruchomić elektronarzędzie bez obciążenia na co najmniej jedną minutę. Nie stosować uszkodzonych lub wibrujących narzędzi szlifierskich. Narzędzia szlifierskie muszą mieć okrągły kształt. Uszkodzone narzędzia szlifierskie mogą pęknąć i spowodować obrażenia.

Aby zaoszczędzić energię elektryczną, elektronarzędzie należy wyłączać tylko wówczas, gdy jest ono używane.

Zabezpieczenie przed ponownym rozruchem

Zabezpieczenie przed ponownym rozruchem zapobiega samoczynnemu uruchomieniu się elektronarzędzia w przypadku awarii prądu (po przywróceniu zasilania).

W celu ponownego uruchomienia elektronarzędzia należy ustawić włącznik/wyłącznik 6 na pozycję wyłączoną i włączyć ponownie elektronarzędzie.

Wskazówki dotyczące pracy

Optymalne wyniki szlifowania osiąga się, przesuwając ściernicę równomiernie z lekkim naciskiem tam i z powrotem. Zbyt duży nacisk zmniejsza wydajność elektronarzędzia, a ściernica zużywa się szybciej.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.

W skrajnie trudnych warunkach pracy należy w razie możliwości stosować stacjonarny system odsysania pyłu. Należy też często przedmuchiwać otwory wentylacyjne i stosować wyłącznik ochronny różnicowoprądowy (PRCD). Podczas obróbki metali może dojść do osadzania się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia.

Należy obchodzić się pieczołowicie z osprzętem - podczas przechowywania i podczas pracy.

Jeżeli konieczna okaże się wymiana przyłączeniowego, należy zlecić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy elektronarzędzi, co pozwoli uniknąć zagrożenia bezpieczeństwa.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską dyrektywą 2012/19/UE o zużytych narzędziach elektrycznych i elektronicznych oraz jej implementacją w prawie krajowym, wyeliminowane, nie nadające się do użytku elektronarzędzia należy zbierać osobno i doprowadzić do ponownego wykorzystania zgodnie z zasadami ochrony środowiska.

Zastrzega się prawo do dokonywania zmian.

Bezpieczeństwo i odpowiednie ostrzeżenia

Dalsze ostrzeżenia

Opis produktu i wydajności

Przeczytaj wszystkie ostrzeżenia i instrukcje bezpieczeństwa. Zaniedbanie przestrzegania ostrzeżeń i instrukcji podanych w poniższym tekście może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Rozłóż stronę z rysunkami produktu i pozostaw ją rozłożoną podczas czytania niniejszej instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Przestrzegaj wszystkich zasad bezpieczeństwa i wskazówek. Nieprzestrzeganie zasad bezpieczeństwa i wskazówek może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Proszę zapoznać się z ilustracjami na początku instrukcji i trzymać je przed sobą podczas czytania instrukcji.

Przeznaczenie urządzenia

Elektronarzędzie przeznaczone jest do szlifowania i polerowania powierzchni metalowych za pomocą tarcz ściernych.

Elektronarzędzie przeznaczone jest do prac z materiałami

Przedstawione komponenty

Konserwacja i czyszczenie

Konserwacja i czyszczenie

Przed przystąpieniem do konserwacji lub czyszczenia elektronarzędzia wyciągnij wtyczkę przewodu zasilającego z gniazdka. Aby zapewnić bezpieczną i niezawodną pracę elektronarzędzia, utrzymuj w czystości jego obudowę i otwory wentylacyjne. Podczas pracy w ekstremalnych warunkach zawsze używaj urządzenia odpylającego, jeśli to możliwe. Jak najczęściej przedmuchuj otwory wentylacyjne elektronarzędzia sprężonym powietrzem i podłączaj je do zasilania przez wyłącznik różnicowoprądowy (PRCD). Podczas obróbki metalu elektronarzędziem wewnątrz obudowy mogą gromadzić się przewodzące pyły. Może to niekorzystnie wpływać na system izolacji ochronnej elektronarzędzia.

Starannie przechowuj i ostrożnie używaj akcesoriów elektronarzędzia.

Jeśli konieczna jest wymiana przewodu zasilającego, należy ją wykonać w autoryzowanym serwisie elektronarzędzi Bosch lub w autoryzowanym warsztacie naprawczym elektronarzędzi Bosch, aby zachować właściwy poziom bezpieczeństwa pracy.
