BEDIENUNGSANLEITUNG GGS 8 H Professional BOSCH

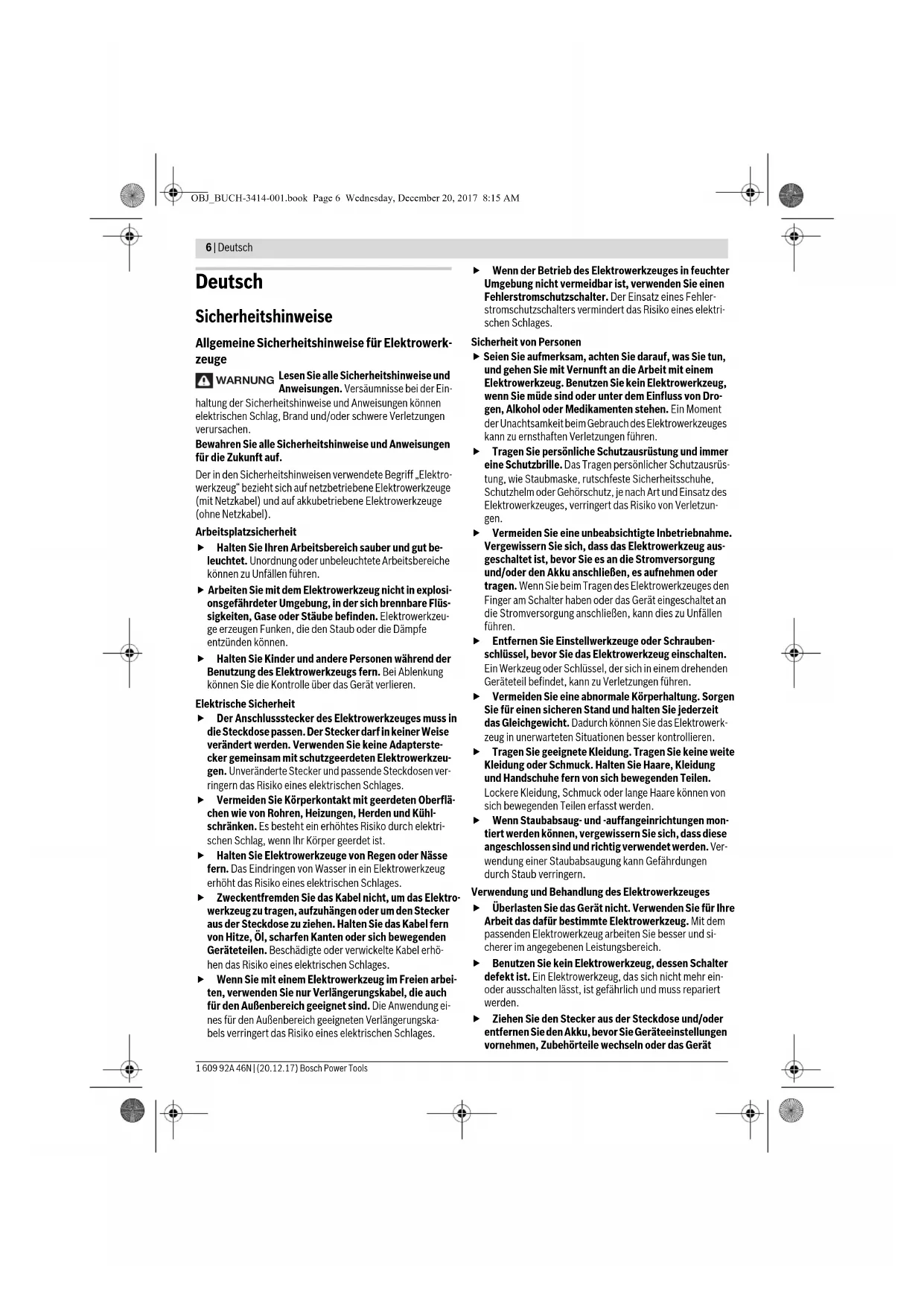

>10 Nm OBJ_BUCH-3414-001.book Page 5 Wednesday, December 20, 2017 8:15 AM6 | Deutsch 1 609 92A 46N | (20.12.17) Bosch Power Tools Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerk- zeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu- ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Elektrowerkzeu- gen. Unveränderte Stecker und passende Steckdosen ver- ringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei- nes für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzun- gen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver- wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und si- cherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät WARNUNG OBJ_BUCH-3414-001.book Page 6 Wednesday, December 20, 2017 8:15 AMDeutsch | 7 Bosch Power Tools 1 609 92A 46N | (20.12.17) weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeu- ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu füh- ren. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwendun- gen kann zu gefährlichen Situationen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Geradschleifer Gemeinsame Sicherheitshinweise zum Schleifen und Arbeiten mit Drahtbürsten Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Drahtbürste. Beachten Sie alle Sicherheitshinwei- se, Anweisungen, Darstellungen und Daten, die Sie mit dem Elektrowerkzeug erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen. Dieses Elektrowerkzeug ist nicht geeignet zum Sand- papierschleifen, Polieren und Trennschleifen. Anwen- dungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerk- zeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umher- fliegen. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs ent- sprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Ein- satzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Ein- satzwerkzeuge, die nicht genau am Elektrowerkzeug be- festigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerk- zeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatz- werkzeug herunterfällt, überprüfen Sie, ob es beschä- digt ist, oder verwenden Sie ein unbeschädigtes Ein- satzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Elektrowerkzeug eine Minute lang mit Höchstdreh- zahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Material- partikel von Ihnen fernhält. Die Augen sollen vor herum- fliegenden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entste- henden Staub filtern. Wenn Sie lange lautem Lärm ausge- setzt sind, können Sie einen Hörverlust erleiden. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbe- reich betritt, muss persönliche Schutzausrüstung tra- gen. Bruchstücke des Werkstücks oder gebrochener Ein- satzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatz- werkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräte- teile unter Spannung setzen und zu einem elektrischen Schlag führen. Halten Sie das Netzkabel von sich drehenden Einsatz- werkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. OBJ_BUCH-3414-001.book Page 7 Wednesday, December 20, 2017 8:15 AM8 | Deutsch 1 609 92A 46N | (20.12.17) Bosch Power Tools Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materiali- en entzünden. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines haken- den oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotie- renden Einsatzwerkzeugs. Dadurch wird ein unkontrollier- tes Elektrowerkzeug gegen die Drehrichtung des Einsatz- werkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verur- sachen. Die Schleifscheibe bewegt sich dann auf die Bedi- enperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleif- scheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaf- ten Gebrauchs des Elektrowerkzeugs. Er kann durch ge- eignete Vorsichtsmaßnahmen, wie nachfolgend beschrie- ben, verhindert werden. Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwen- den Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnah- men die Rückschlag- und Reaktionskräfte beherrschen. Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Ein- satzwerkzeuge vom Werkstück zurückprallen und ver- klemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rück- schlag oder den Verlust der Kontrolle über das Elektro- werkzeug. Besondere Sicherheitshinweise zum Schleifen Verwenden Sie ausschließlich die für Ihr Elektrowerk- zeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkör- per, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. Gekröpfte Schleifscheiben müssen so montiert wer- den, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutz- haubenrandes hinausragt, kann nicht ausreichend abge- schirmt werden. Die Schutzhaube muss sicher am Elektrowerkzeug an- gebracht und für ein Höchstmaß an Sicherheit so ein- gestellt sein, dass der kleinstmögliche Teil des Schleif- körpers offen zur Bedienperson zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kon- takt mit dem Schleifkörper sowie Funken, die Kleidung entzünden können, zu schützen. Schleifkörper dürfen nur für die empfohlenen Einsatz- möglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trenn- scheiben sind zum Materialabtrag mit der Kante der Schei- be bestimmt. Seitliche Krafteinwirkung auf diese Schleif- körper kann sie zerbrechen. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen ge- wählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleif- scheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterschei- den. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für grö- ßere Elektrowerkzeuge sind nicht für die höheren Drehzah- len von kleineren Elektrowerkzeugen ausgelegt und kön- nen brechen. Besondere Sicherheitshinweise zum Arbeiten mit Draht- bürsten Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen. OBJ_BUCH-3414-001.book Page 8 Wednesday, December 20, 2017 8:15 AMDeutsch | 9 Bosch Power Tools 1 609 92A 46N | (20.12.17) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren kön- nen. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern. Zusätzliche Sicherheitshinweise Tragen Sie eine Schutzbrille. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach- beschädigung oder kann einen elektrischen Schlag verur- sachen. Entriegeln Sie den Ein-/Ausschalter und bringen Sie ihn in Aus-Position, wenn die Stromversorgung unter- brochen wird, z. B. durch Stromausfall oder Ziehen des Netzsteckers. Fassen Sie Schleifscheiben nicht an, bevor sie abge- kühlt sind. Die Scheiben werden beim Arbeiten sehr heiß. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Schleifen und Entgra- ten von Metall mit Korundschleifkörpern. Das Elektrowerkzeug ist auch geeignet zum Arbeiten mit Drahtbürsten. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafik- seite. 1 Spannmutter (GGS 8 SH) 2 Offene Schutzhaube mit Feststellschraube (GGS 8 SH) 3 Schleifspindel 4 Aufnahmeflansch (GGS8 SH) 5 Grifffläche (Spindelhals) 6 Ein-/Ausschalter 7 Schnellspannmutter * 8 Spannmutter (GGS 8 H) 9 Spannflansch 10 Geschlossene Schutzhaube mit Feststellmuttern (GGS 8 H) 11 Aufnahmeflansch (GGS 8 H) 12 Handgriff (isolierte Grifffläche) 13 Feststellschraube für Schutzhaube 14 Haltestift 15 Zweilochschlüssel für Spannmutter 16 Indexmarke 17 Sprengring 18 Feststellmutter für Schutzhaube 19 Gabelschlüssel Schlüsselweite 24 mm* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN 60745-2-3. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 87 dB(A); Schallleis- tungspegel 98 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN 60745-2-3: Oberflächenschleifen (Schruppen): a

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfah- ren gemessen worden und kann für den Vergleich von Elek- trowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelas- tung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit un- terschiedlichen Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den ge- samten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk- zeugen, Warmhalten der Hände, Organisation der Arbeitsab- läufe. OBJ_BUCH-3414-001.book Page 9 Wednesday, December 20, 2017 8:15 AM10 | Deutsch 1 609 92A 46N | (20.12.17) Bosch Power Tools Technische Daten Montage Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Schutzvorrichtungen montieren Stellen Sie die Schutzhauben so ein, dass ein Funken- flug in Richtung des Bedieners verhindert wird. Schutzhaube zum Schleifen (GGS 8 SH) (siehe Bild A) Setzen Sie die Schutzhaube 2 auf den Spindelhals. Passen Sie die Position der Schutzhaube 2 den Erfordernissen des Arbeitsganges an. Arretieren Sie die Schutzhaube 2 mit der Feststellschraube 13 und ziehen Sie die Feststellschraube mit mindestens 10 Nm an. Schutzhaube zum Schleifen (GGS 8 H) (siehe Bild E) Setzen Sie die Schutzhaube 10 auf den Spindelhals. Passen Sie die Position der Schutzhaube 10 den Erfordernissen des Arbeitsganges an. Arretieren Sie die Schutzhaube 10 mit den beiden Feststellmuttern 18 und ziehen Sie die Feststellmut- tern mit mindestens 10 Nm an. Schließen Sie nach Montage des Schleifwerkzeugs die Schutzhaube 10 und ziehen Sie beide Flügelmuttern fest. Schleifwerkzeuge montieren Die Schleifkörper müssen einwandfrei rund laufen. Verwen- den Sie unrunde Schleifkörper nicht weiter, sondern wech- seln Sie diese Schleifkörper aus oder richten Sie diese mit ei- nem Abziehstein (Zubehör). Mit dem Abziehstein können auch beliebige Sonderformen aus den Schleifkörper-Grundformen herausgearbeitet wer- den. Wenn Sie Schleifwerkzeuge mit Gewindeeinsatz verwenden, achten Sie darauf, dass das Ende der Schleifspindel 3 nicht den Lochboden des Schleifwerkzeuges berührt. GGS 8 SH (siehe Bild B) – Drehen Sie die Schleifspindel 3, bis die Bohrung in der Schleifspindel 3 und die Aussparungen am Gehäuse in ei- ner Flucht sind. Stecken Sie den Haltestift 14 durch die Aussparungen am Gehäuse und die Bohrung der Schleif- spindel 3. – Lösen Sie die Spannmutter 1 mit dem mitgelieferten Zwei- lochschlüssel 15 und nehmen Sie sie ab. – Reinigen Sie die Schleifspindel 3 und alle zu montierenden Teile. – Setzen Sie den Schleifkörper auf und ziehen Sie die Spannmutter 1 mit dem Zweilochschlüssel 15 fest. Achten Sie darauf, dass sich der Schleifkörper in der Schutzhaube 2 frei drehen kann. Verwenden Sie konische Schleifkörper nur in Verbin- dung mit der offenen Schutzhaube 2 und dem passen- den Spannsystem (Spannmutter 1 oder Schnellspann- mutter 7 und Aufnahmeflansch 4). GGS 8 H (siehe Bild F) – Drehen Sie die Schleifspindel 3, bis die Bohrung in der Schleifspindel 3 und die Aussparungen am Gehäuse in ei- ner Flucht sind. Stecken Sie den Haltestift 14 durch die Aussparungen am Gehäuse und die Bohrung der Schleif- spindel 3. – Lösen Sie die Spannmutter 8 mit dem Gabelschlüssel 19 (Schlüsselweite 24 mm) durch Drehen entgegen dem Uhr- zeigersinn. – Nehmen Sie den Spannflansch 9 ab. – Reinigen Sie die Schleifspindel 3 und alle zu montierenden Teile. – Setzen Sie den Schleifkörper und den Spannflansch 9 auf und ziehen Sie die Spannmutter 8 mit Gabelschlüssel 19 (Schlüsselweite 24 mm) fest. Achten Sie darauf, dass sich der Schleifkörper in der Schutzhaube 10 frei drehen kann. Verwenden Sie gerade Schleifkörper nur in Verbin- dung mit der geschlossenen Schutzhaube 10 und dem passenden Spannsystem (Spannmutter 8, Spann- flansch 9 und Aufnahmeflansch 11). Aufnahmeflansch wechseln (siehe Bild D) GGS 8 SH Verwenden Sie zur Befestigung von konischen Schleifkörpern den Aufnahmeflansch 4, die Spannmutter 1 und die offene Schutzhaube 2. Hebeln Sie mit einem Schraubendreher den Sprengring 17 aus der Nut der Schleifspindel 3 und nehmen Sie den Aufnah- meflansch 4 ab. Montieren Sie den passenden Aufnahme- flansch 4 sinngemäß. GGS 8 H Verwenden Sie zur Befestigung von geraden Schleifkörpern den Aufnahmeflansch 11, die Spannmutter 8, den Spann- flansch 9 und die geschlossene Schutzhaube 10. Geradschleifer GGS 8 SH Sachnummer 3 601 B14 ... Nennaufnahmeleistung W 1200 Abgabeleistung W 700 max. Drehzahl min

Schleifspindelgewinde M 14 max. Spindellänge mm 31 Werkzeugaufnahme mm 20 max. Schleifscheibendicke mm 32 max. Schleifkörperdurchmesser mm 125 Gewicht entsprechend EPTA- Procedure 01:2014 kg 4,4 Wiederanlaufschutz
