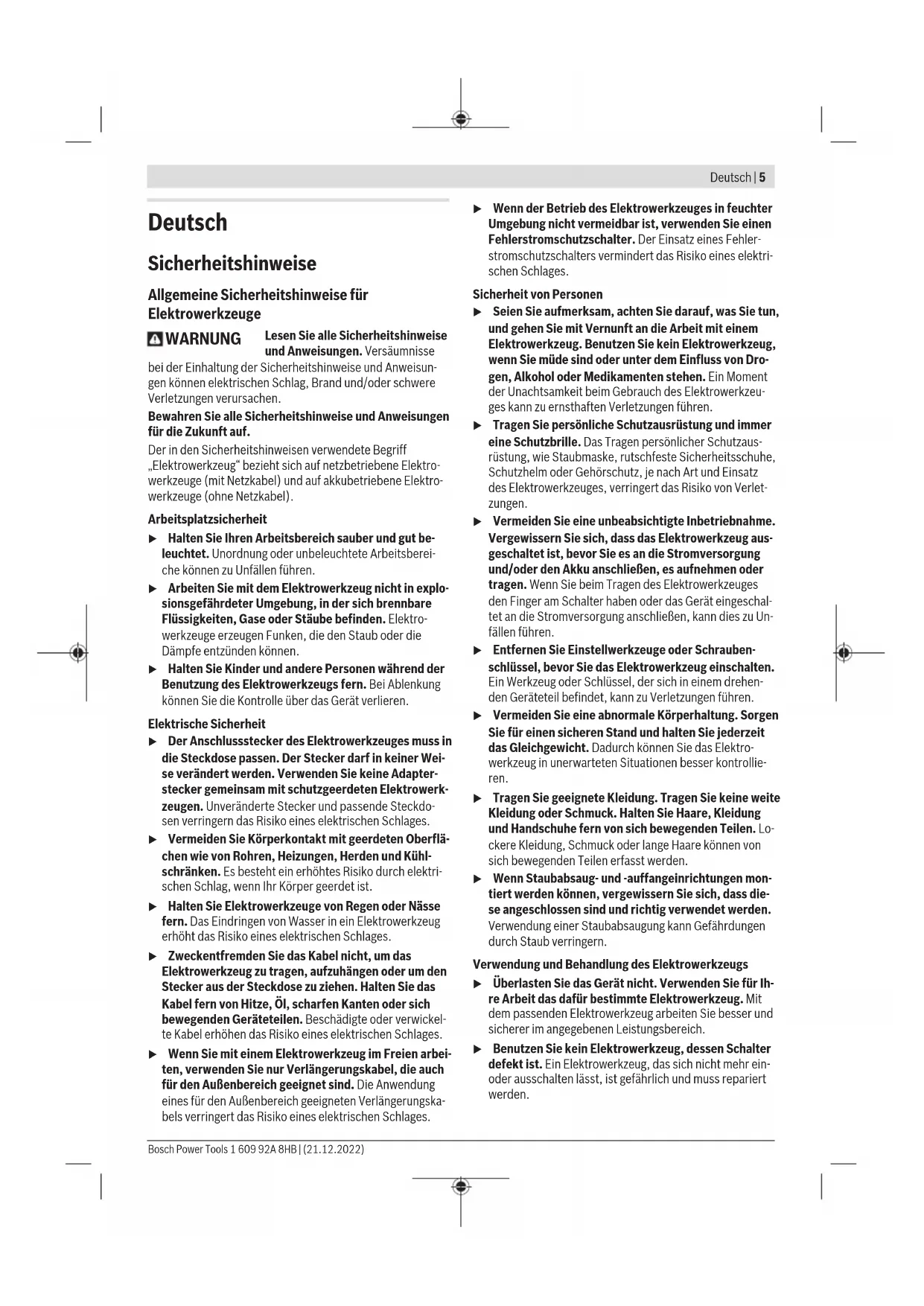

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
  Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdo-osen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kuhl-schränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungska-bels verringgert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und-auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass die angegeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lasst, ist gefährlich und muss repariert werden.

6 | Deutsch

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugees.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfait. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionierungen und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Minzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metalggegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusätzlich arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schleifen oder Sandpapierschleifen

Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Sandpapierschleifer. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
- Dieses Elektrowerkzeug ist nicht geeignet zum Arbeitsmen mit Drahtbürsten, Polieren oder Trennschleifen. Anwendungen, für die das Elektrowerkzeug nicht vorgehen ist, können Gefährdungen und Verletzungen verursachen.
Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.
Die zulässige Drehzahl von Schleifzubehör muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Schleifzubehör, das sich Schneller als zulässig dreht, kann zerbrechen und umherfliegen.
Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
Schleifscheiben, Schleifwalzen oder andere Zubehor mussen/gen auf die Schleifspindel oder Spannzange Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau in die Aufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen
Auf einem Dorn montierte Scheiben, Schleifzylinder, Schneidwerkzeuge oder anderes Zubehör müssen vollständig in die Spannzange oder das Spannfutter eingesetzt werden. Der „Überstand“ bzw. der frei liegende Teil des Dorns zwischen Schleifkörper und Spannzange oder Spannfutter muss minimal sein.

Wird der Dorn nicht ausreichend gespannt oder steht der Schleifkörper zuweit vor, kann sich das Einsatzwerkzeug loseen und mit hoher Geschwindigkeit ausgeworfen werden.

• Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifwalzen auf Risse, Verschleiö oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drahte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der

Ebene des rotierenden Einsatzwerkzeugs auf und las- ten Sie das Gerä eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meinst in dieser Testzeit.

▶ Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,/TRagen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschieden Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehen den Staub filtern. Wenn Sie langle lautem Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.
Achten Sie bei anderen Personen auf sicheren Abstand zu ihrer Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Halten Sie das Elektrowerkzeug beim Starten stets gut fest. Beim Hochlaufen auf die volle Drehzahl kann das Reaktionsmoment des Motors dazu führen, dass sich das Elektrowerkzeug verdrecht.
Wenn möglich, verwenden Sie Zwingen um das Werkstück zu fixieren. Halten Sie niemals ein kleines Werkstück in der einen Hand und das Elektrowerkzeug in der anderen, während Sie es benützen. Durch das Festspannenkleiner Werkstücke haben Sie beide Höhe zur besseren Kontrolle des Elektronerkzeugs frei. Beim Trennen runder Werkstücke wie Holzdübel, Stangenmaterial oder Rohre neigen diese zum Wegrollen, wodurch das Einsatzwerkzeug klemmen und auf Sie zu geschleudert werden kann.
Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
Ziehen Sie nach dem Wechseln von Einsatzwerkzeugen oder Einstellungen am Gerät die Spanznangemutter, das Spannfutter oder sonstige Befestigungselemente fest an. Lose Befestigungselemente können sich unerwartet verstellen und zum Verlust der Kontrolle führen; unbefestigte, rotierende Komponenten werden gewaltsam herausgeschleudert.
Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst

werden und das Einsatzwerkzeug sich in ihren Körper bohren.

Reinigen Sie regelmäßige die Luftgungsschlitze Ihrches Elektrowerkzeugs. Das Motergeblase zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
Verwenden Sie das Elektrowerkzeug nicht in der Nähene brennbarer Materialien. Funken können diese Materialien entzünden.
- Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines haken den oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifband, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brenchen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

• Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagräfte abfängen können. Die Bediendent person kann durch geeignete Vorsichtsmaßnahmen die Rückschlagräfte beherrschen.
  Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abpralt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
  ▶ Verwenden Sie kein gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen fühig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
  Führer Sie das Einsatzwerkzeug stets in der gleichen Richtung in das Material, in der die Schneidkante das Material verlässst (entspricht der gleichen Richtung, in der die Späne ausgeworfen werden). Führer des Elektrowerkzeugs in die falsche Richtung bewirkt ein Ausbrechen der Schneidkante des Einsatzwerkzeuges aus dem Werkstück, wodurch das Elektrowerkzeug in diese Vorschubrichtung gezogen wird.

8 | Deutsch

Spannen Sie das Werkstuck stets fest. Bereits bei geringer Verkantung in der Nut verhaken diese Einsatzwerkzeuge und konnen einen Rückschlag verursachen zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Besondere Sicherheitshinweise zum Schleifen

Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und nur für die empfohlenen Einsatzmöglichkeiten.

Zusätzliche Sicherheitschinweise

Fassen Sie Schleifscheiben nicht an, bevor sie abgekuhl sind. Die Scheiben werden beim Arbeiten sehr heiß.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit ihrer Hand.
Das Elektrowerkzeug ist nicht für den Stationärbetrieb geeignet. Es davon z.B. nicht in einen Schraubstock eingespannt oder auf einer Werkbank befestigt werden.
Be Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äuBere Krafteinwirkung kann der Akku beschadigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
- Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

Produkt- und

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäß Gebrauch

Das Elektrowerkzeug mit Stütteller und entspruchenden Scheiben ist bestimmt zum Schleifen, Entgraten und Reinigen von Metall.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik-seite.

(1) Drehrichtungspfel der Spindel
(2) LED-Anzeige
(3) TastenzurDrehzahlvorwahl
(4) Akku
(5) Akku-Entriebelungstaste
(6) Entriegelungshebel für Ein-/Ausschalter
(7) Ein-/Ausschalter
(8) Spindelarretierung
(9) Schleifspindel
(10) Spannmutter
(11) Stützteller mit Spannschaft^b
(12) Scheibe(b)
(13) Handgriff (isolierte Griffläche)
(14) Gabelschlüssel
(15) Lichtes Schaftmaß L₀
(16) Spannzange

a) Abgebildetes oder beschiedenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
b) handelsüblich (nicht im Lieferumfang enthalten)

Technische Daten

Schleifer GWG 12V-50 S
Sachnummer		3601 CA7 0..
Nennspannung V= 12
max. Drehzahl mA)	min-1	16000
Drehzahlleinstellbereich n1	min-1	5000-15000
max. SpanNZangendurchmesser mm 8
Schlüsselflüche an der
- Spannmutter mm 17
max. Schleifköperdurchmesser mm 50
Drehzahlvorwahr ●
Konstantelektronik ●
Gewicht entsprechend EPTA-Procedure 01:2014B)	kg 0,71 - 0,91
empfohlene Umgebungstemperatur beim Laden	°C 0...+35
erlaubte Umgebungstemperaturbeim BetriebC)	°C -15...+50
erlaubte Umgebungstemperaturbei Lagerung	°C -20...+50
empfohlene Akkus GBA 12V...

A) gemessen bei 20-25°C mit Akku GBA 12V 3.0Ah und abhängig von Ladestand des Akkus sowie der Betriebstemperatur des Gerats

B) abhängig vom verwendeten Akku
C) eingeschränkte Leistung bei Temperatoren < 0^

Gerausch-/Vibrationsinformation

Gerauschemissionswerte ermittelt entsprechend EN 60745-2-23.

Der A-bewertete Schaldruckpegel des Elektrowerkzeugs ist typischerweise kleiner als 70 dB(A). Der Gerauschpegel beim Arbeitsen kann die angegebenen Werte überschreiben.

Gehorschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745-2-23:

Oberflächenschleifen (Schruppen mit Schleifkörperdurchmesser 25 mm):

$$ a _ {h} < 2, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Oberflächenschleifen (Schruppen mit Schleifkörperdurchmesser 50 mm):

$$ a _ {h} = 1 3, 2 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repraesertiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwirkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgescheltet ist oder während lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.

Akku

Bosch verkauf Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den

bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Akku einsetzen

Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.

Akku entnehmen

Zur Entnahme des Akkus drücken Sie die Akku-Entriege-lungstanten undziehen den Akku hersa. Wenden Sie bzwkeine Gewalt an.

Akku-Ladezustandsanzeige

Die 5 LEDs der LED-Anzeige zeigen den Ladezustand des Akkus an. Die LED-Anzeige leuchtet 5 s nach dem Einsatzen.

LED Kapazität

Dauerlicht 5 × grün 80-100 %
Dauerlicht 4 × grün 60-80 %
Dauerlicht 3 × grün 40-60 %
Dauerlicht 2 × grün 20-40 %
Dauerlicht 1 × gelb 1-20 %
Dauerlicht 1 × rot 0-1 %

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßem Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akutemperaturbereiches wird die Drehzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei reduzierter Drehzahl lauft das Elektrowerkzeug erst nach Erreichen der zulässigen Akutemperatur oder bei verringerter Belastung wieder mit voller Drehzahl. Bei automatischer Abschaltung schalten Sie das Elektrowerkzeug aus,{lassen den Akku abkühlen und schalten das Elektrowerkzeug wieder ein.

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Montage

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem

10 | Deutsch

Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Schleifwerkzeuge montieren (siehe Bild A)

Verwenden Sie nur gut passende und unbeschädigte Gabelschiüssel (siehe „Technische Daten").
Verwenden Sie für das Elektrowerkzeug nur Markenzubehör zum Schleifen aus dem Fachhandel, das für eine Drehzahl von mindestens 16000min^-1 zugelassen ist, einen Durchmesser von maximal 50 mm besitzt und von einem Stützeller aufgenommen wird, dessen Durchmesser ebenfalls maximal 50 mm beträgt und dessen Spannsschaft einen Durchmesser von 6 mm, 1 / 4" oder 8 mm besitzt.
- Reinigen Sie die Schleifspindel (9) und alle zu montierenden Teile.
Zum Lösener Spannzange (16) schieben Sie die Spindelarretierung (8) nach vorn.
- Losen Sie die Spannmutter (10) mit dem Gabelschlüssel (14) an der Schlüsselfläche durch Drehen gegen den Uhrzeigersinn.
- Stecken Sie den Spannenschaft des Stütztellers (11) bis zum Anschlag in die Spannzange (16).
- Spannen Sie den Stützteller (11) durch Drehen der Spannmutter (10) mit dem Gabelschlüssel (14) im Uhrzeitigersinn fest.
- Montieren Sie die Scheibe (12) auf den Stützteller (11).
- Schieben Sie die Spindelarretierung (8) anschließend wieder zurück.

Die Schleifwerkzeuge müssen einwandfrei rund laufen. Verwenden Sie unrunde Schleifwerkzeuge nicht weiter, sondern wechseln Sie diese Schleifwerkzeuge aus.

Ziehen Sie die Spannzange mit der Spannmutter keinesfalls fest, solange kein Schleifwerkzeug montiert ist. Die Spannzange kann sonst beschädigt werden.
Verwenden Sie nur Stützteller mit passendem Schaftdurchmesser. Ein Stützteller, dessen Schaftdurchmesser nicht der Werkzeugaufnahme des Elektrowerkzeugs entspricht (siehe „Technische Daten”), kann nicht richtig gehalten werden und beschädigt die Spannzange.
Das Einsatzwerkzeug muss mindestens 10 mm eingespannt sein. Mit dem lichten Schaftmaß L_0 kann aus den Angaben des Herstellers des Einsatzwerkzeugs die zulässige maximale Drehzahl des Einsatzwerkzeugs ermittelt werden. Diese darf nicht unterhalb der maximalen Drehzahl des Elektrowerkzeugs liegen.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitssächlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarfur von Fachleutenbearbeitet werden.

Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihr dem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Vermeiden Sie Staubansammlungen am Arbeitsplatz. Staube können sich leicht entzünden.

Betrieb

Inbetriebnahme

Ein-/Ausschalten

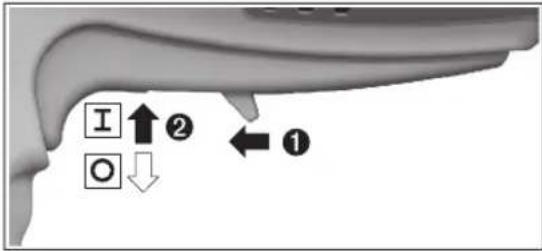

Schieben Sie zur Inbetriebnahme des Elektrowerkzeuges den Entregelungshebel (6) nach vorn und drücken Sie anschließend den Ein-/Ausschalter (7) nach oben.

Um das Elektrowerkzeug auszuschalten, halten Sie den Ein-/Ausschalter (7) los.

Drehzahlvorwahl (siehe Bild B)

Mit den zwei Tasten zur Drehzahlvorwahr (3) konnen Sie die benöttige Drehzahl auch während des Betriebes vorwahlen. Die erforderliche Drehzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

LEDs [min]
Dauerlicht 1 x weiß 5000
Dauerlicht 2 x weiß 7500
Dauerlicht 3 x weiß 10000
Dauerlicht 4 x weiß 12500
Dauerlicht 5 x weiß 15000

Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

LED-Anzeigen (siehe Bild B)

Nachfolgende Tabelle erläutert die möglichen LED-Anzeigen (2).

Farbe Zustand Bedeutung/Ursache Lösung

weiß Dauerlicht(1 x ... 5 x)	Drehzahlvorwahr	(siehe „Drehzahlvorwahr (siehe Bild B)“,Seite 10)
grün Dauerlicht(2 x ... 5 x)	Akku geladen (siehe „Akku-Ladezustandsanzeige“, Seite 9)
gelb Dauerlicht(1 x)	Akku fast leer (siehe „Akku-Ladezustandsanzeige“, Seite 9)	Akku bald tauschen bzw. laden
Blinklicht(5 x)	Kritische Temperatur ist erreicht (Motor, Elektronik, Akku)	Elektrowerkzeug im Leerlauf laufen und ab-kühlen setzen
rot Dauerlicht(1 x)	Akku leer (siehe „Akku-Ladezustandsanzeige“, Seite 9)	Akku tauschen bzw. laden
Blinklicht(5 x)	Elektrowerkzeug ist überhützt und schaltet aus	Elektrowerkzeug abkühlen setzen und wie-der einschalten
	Elektrowerkzeug ist blockiert und schaltet aus	Blockade beheben und Elektrowerkzeug wieder einschalten
	Spindelarretierung ist aktiviert und Elektrowerkzeug schaltet aus	Spindelarretierung deaktivieren und Elektrowerkzeug wieder einschalten

Konstantelektronik

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung.

Arbeitshinweise

Bewegen Sie den Stützteller mit Scheibe mit leichtem Druck gleichmäßig hin und her, um ein optimales Arbeitsergebnis zu erhalten. Zu starker Druck verringert die Leistungsfähigkeit des Elektrowerkeuges und führt zu schnellerem Verschleib des Schleifkorpers.

Bewahren Sie Schleifwerkzeuge vor Stößen geschützt auf.

Wartung und Service

Wartung und Reinigung

• Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
  Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sicher zu arbeiten.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihr Produkte sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft ihren frembei Fragen zu unseren Produkten und deren Zubehor.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst:Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestehen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der StraBe transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahr gut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

12 | English

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektr- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Bei unsachgemäßer Entsorgung konnen Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden naher beschreiben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zureckzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dört durch Auslieferung die Abgabe erfolgt: In thisem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerats zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Gerats ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüber

träger), 2 (Bildschirmgeräte) und 4 (Großergeäte mit mindestens einer äußeren Abmessung über 50 cm) beschärkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung länger als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 11).

English

Safety Instructions

Veiligkeit van Personen

Permanentlicht 5 × groen 80-100 %

Permanentlicht 4 × groen 60-80 %

Permanentlicht 3 × groen 40-60 %

Permanentlicht 2 × groen 20-40 %

Permanentlicht 1 × geel 1-20 %

Permanentlicht 1× rood 0-1 %

Beschem de accu gegen vocht en water.

Illustreredekomponenter

vibrationsbelastningen for den totala arbeitsperioden.

LED-indikeringar (se bild B)

Tabellen nedan innehaller information om möjiga LEDindikeringar (2).

Sekundär-/primarbatterier:

Li-jon:

(Oppladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 74).

Suomi

Turvallisuusohjeet

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Dalsi adresy servisunajdetena:

TbHdaFaH JeHDey KeiIik aacbHa KipMei:

-Ta6nFHTO3y（pecypTbHToBkNaJaDaNaHbInybl）;

Kate opHaTy,pyKCaTcbI3 MoDnHKnauRnay,KaTe KOnlaHy, Kbl3MeT KepeTy HeMece caKay epeKepePi 6by HAnxekciHe iTeH WbIKKaH Ja6bIK NeH OHiH 6nikTepi;
-3neKtp Kypalha apTbIK KxykTeMe TycKeHHeOpbH anFa h aKaynap. (Kypanfa apTbIK KxykTeMe TycyDIn HapTcbi3 6enrinepihe MblHaap KaTaBb: Ky6BnIy TycHIn HnaDa 6onyH HeMece 3neKtp Kypalb 6enlKtepi MeH tyHepinH DeopmaunrcbH HeMece KopbTbNybl, KOFApbl TempepaTypaacepiH 3neKtp Ko3FaNTkbHdaFbCbMdAp OKwayNaBbHbH KapaObl Hemece KemipneHyi.)

Tacbimanday

YcbHbIHaFANTHHNOHBKAKKYMnyTOpnapKayinti TayapnapFa KObIaNbIH TaanTapfa 6aBHaHdbI.

PnndanahyubakkymnyTopnapbki KeweKeocbIMwa Kxkattapcb3 TaCbMaanda ana.

YiHuiTuyfanaP (Mbicanb, aye KOniri Hemece Xibepy) opamafKaXHe Mapkanapra KoBnAtbH apHaBt TanaTapdb CaTay Kepe. Xibepyre DaBHyday Ke3Hne Kayinti KyKTeprTi TacMaIaDay MaMaHbIme Xabapnacy Kepe.

AkkymyIaTOpblkopnycbl3akbImdIaHa6oIcaFaHa 6i6eipH3.AuBkTyicnepdiKeimDHe3KHe akkymyIaTOpblOpamadaKo3fMaMThbHdApHaH3.KaKet 6oIca,KocbIMuaYTTbKepexepepiCaTaHbI3.

KaTeJekaTay

3neKtp Kypanapdbi, AKKMynTOpapdbi, Kepe-KapaKTapdbi KaHe opay MaTePnAnpabH 3KOLOrNbIK TpyfbIaH dYpbic yTNIN3aUNayFa TaNCbipy KepeK.

3NeKtp Kypaandapbl JxHe aKKyMnyTopnapbl/6atapeenapbl y KOKbCiHa TaCTaMaHbI!

Tek kana EO endepi yuin:

EckneKtpnik KHe 3eKtpOnHbIK KpyblnfbIap TypaJIb 2012/19/EU eyponaBik DnpeKTHBaCbi KHe OHbINyTTbIK 3aHaMaJa KaonDaHbInybl BoBHWA naDanaHyaF bYdAH 6blAn kapaMcbI 3eKtpnik KypanapDbI XHe 2006/66/ EC eyponaBik DnpeKTHBaCbi BoBHWA 3akBIMdanFaH HeMece eckipren AkkyMnyTOpnpAdb/6aTaepenapDbI 6eK KHNan, KopwafAn opta ywiH Kayinci3 KOnmEn KaTaN eHcyre xibepyKaXet.

Kate konmen Kaidee XapaTbnfah ecki 3neKtpnik Xane KTPoHbIK KpybIbnfap Kayinti 3aTAPdbH 6ony MmkiHirine 6aHaNaHbICTb Kopwafah Optafa Xane aam DeHCayNbIfbHa 3HHDb acep TIRi3yIMMkiH.

Tel.: [phone]

Fax: [phone]

E-Mail:[e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa mozte pronacina:

. 15
. 15
. 15
. 15
. 15

Jjw Cusog o Sims uuLED jsiu5 LED Jw Lg 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

i D U D 5%80-100 4%60-80

.igw Jssuwo jwl d sulg g

oLswJjJSLjB

oljw s jJsogajg slil oJ

jSjS jgol/

6) 5j1s j(7)
5j1s j 1uwwgglgla 1
5og g bS, g j 1j 1j 1j 1j 1j

(Bgai aui Egsj) Cmu laiil
