NAUDOJIMO INSTRUKCIJA GWG 12V-50 S Professional BOSCH

1 balta diode deg pastāvīgi 5000 2 baltās diodes deg pastāvīgi 7500 3 baltās diodes deg pastāvīgi 10000 4 baltās diodes deg pastāvīgi 12500 5 baltās diodes deg pastāvīgi 15000 u Iestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)206 | Latviešu LED indikatori (skatīt attēlu B) Sekojoša tabulā ir paskaidroti iespējamie LED indikatori.(2). Krāsa Stāvoklis Nozīme/iemesls Risinājums Balts Pastāvīgi deg (1gab....5gab Apgriezienu skaita iestatījums (skatīt „Apgriezienu skaita regulēšana (skatīt attēluB)“, Lappuse205) Zaļš Pastāvīgi deg (2gab....5gab.) Akumulators ir uzlādēts (skatīt „Akumulatora uzlādes pakāpes indikators“, Lappuse204) Dzeltens Pastāvīgi deg (1gab.) Akumulators ir gandrīz izlādējies (skatīt „Akumulatora uzlādes pakāpes indikators“, Lappuse204) Drīzumā nomainiet vai uzlādējiet akumulatoru Mirgojoša gaisma (5gab.) Ir sasniegta kritiskā temperatūra (motorā, elektroniskajā mezglā, akumulatorā) Darbiniet elektroinstrumentu brīvgaitā un ļaujiet tam atdzist Sarkans Pastāvīgi deg (1gab.) Akumulators ir izlādējies (skatīt „Akumulatora uzlādes pakāpes indikators“, Lappuse204) Nomainiet vai uzlādējiet akumulatoru Mirgojoša gaisma (5gab.) Elektroinstruments ir pārkarsis un izslēdzas Ļaujiet elektroinstrumentam atdzist un tad atkārtoti ieslēdziet to Elektroinstruments ir bloķēts un izslēdzas Novērsiet bloķēšanas iemeslu un atkal ieslēdziet elektroinstrumentu Darbvārspstas fiksators ir bloķēts, un elektroinstruments izslēdzas Deaktivizējiet darbvārpstas fiksatoru un atkal ieslēdziet elektroinstrumentu Elektroniskā gaitas stabilizēšana Elektroniskais gaitas stabilizators uztur gandrīz nemainīgu darbvārpstas griešanās ātrumu, slodzei mainoties no brīvgaitas līdz maksimālajai vērtībai, kas ļauj stabilizēt apstrādes režīmu. Norādījumi darbam Lai panāktu optimālu darba rezultātu, vienmērīgi pārvietojiet balsta plati ar disku turp un atpakaļ, nedaudz piespiežot. Pārāk liels spiediens samazina elektroinstrumenta veiktspēju un paātrina slīpēšanas darbinstrumenta nodilumu. u Uzglabājiet slīpēšanas darbinstrumentus tā, lai tie būtu pasargāti no triecieniem. Apkalpošana un apkope Apkalpošana un tīrīšana u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail] Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Transportēšana Ieteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsLietuvių k. | 207 ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. Akumulatori/baterijas: Litija-jonu: Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse206). Lietuvių k. Saugos nuorodos Bendrosios darbo su elektriniais įrankiais saugos nuorodos ĮSPĖJIMAS Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepa- isysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti įrankio. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tik- sliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavir- šių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū- gio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu neš- dami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)208 | Lietuvių k. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisukan- čioje elektrinio įrankio dalyje esantis darbo įrankis ar rak- tas gali sužaloti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabu- žių ir papuošalų. Saugokite plaukus, drabužius ir pirš- tines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi- sukančios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nu- siurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš padėdami jį sandėliuoti, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumu- liatorių. Ši atsargumo priemonė apsaugos jus nuo netikė- to elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl nau- dojant elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas u Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio ti- po akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. u Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla susi- žalojimo ir gaisro pavojus. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš įrankio aku- muliatoriaus kontaktų. Trumpai sujungus akumuliato- riaus kontaktus galima nusideginti ar sukelti gaisrą. u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. Saugos nuorodos visiems naudojimo atvejams Saugos nuorodos atliekantiems šlifavimo ir šlifavimo naudojant šlifavimo popierių darbus u Šį elektrinį įrankį galima naudoti kaip šlifavimo maši- ną, juo galima šlifuoti naudojant šlifavimo popierių. Griežtai laikykitės visų įspėjamųjų nuorodų, taisyklių, ženklų ir duomenų, kurie yra pateikiami su šiuo elekt- riniu įrankiu. Nesilaikant žemiau pateiktų nuorodų, gali kilti elektros smūgio, gaisro ir sunkių sužalojimų pavojus. u Šiuo elektriniu įrankiu nerekomenduojama atlikti šli- favimo vieliniais šepečiais, poliravimo ir pjovimo dar- bus. Atliekant operacijas, kurioms elektrinis įrankis nėra skirtas, gali kilti pavojus ir gali būti sužalojami asmenys. u Nenaudokite jokios papildomos įrangos, kurios gamin- tojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tai, kad priedą galima pritvir- tinti prie jūsų elektrinio įrankio, dar neužtikrina saugaus darbo. u Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina,gali lūžti ir nulėkti nuo prietaiso. u Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio matme- nis. Netinkamų matmenų darbo įrankius gali būti sunku tinkamai uždengti bei valdyti. u Šlifavimo diskai, šlifavimo ritinėliai ar kiti darbo įran- kiai turi tiksliai tikti elektrinio įrankio šlifavimo sukliui arba suspaudžiamajai įvorei. Darbo įrankiai, kurie tiks- liai netinka elektrinio įrankio įtvarui, sukasi netolygiai, la- bai stipriai vibruoja ir gali tapti nebevaldomi. u Ant šerdies sumontuotas šlifavimo diskas, šlifavimo žiedas, šlifavimo įrankis ar kita papildoma įranga turi visiškai įsistatyti į suspaudžiamąją įvorę arba į grieb- tuvą.Jei šerdis nepakankamai suveržiama ir/arba disko iškyša yra per didelė, sumontuotas diskas gali atsilaisvinti ir išlėkti dideliu greičiu. 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsLietuvių k. | 209 u Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrūkę, šlifavimo ri- tinėlius – ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pa- žeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukan- čio darbo įrankio plokštumoje, ir leiskite įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei dar- bo įrankis pažeistas, per šį bandomąjį laiką jis turėtų su- lūžti. u Dirbkite su asmeninėmis apsaugos priemonėmis. Ati- tinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar ap- sauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsau- gos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akių apsauga turi apsaugoti nuo lekiančių skeveldrų, kurios at- siranda atliekant įvairius darbus. Respiratorius arba ap- sauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą. u Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zo- ną, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis. u Įjungdami elektrinį įrankį, tvirtai jį laikykite. Įsisukant iki maksimalaus greičio, variklio reakcinis momentas elektrinį įrankį gali pasukti. u Jei yra galimybė, ruošiniui fiksuoti naudokite veržtu- vus. Dirbdami su įrankiu niekada nelaikykite mažo ruošinio vienoje rankoje, o įrankio kitoje rankoje. Įver- žę mažus ruošinius, abiem rankomis galėsite geriau valdy- ti elektrinį įrankį. Pjaunant apvalius ruošinius, pvz., medi- nius spraustelius, strypo formos ruošinius ar vamzdžius, jie turi polinkį išslysti, dėl ko darbo įrankis gali užstrigti ir išlėkti jūsų kryptimi. u Niekada nepadėkite elektrinio įrankio, kol visiškai ne- sustojo darbo įrankis. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, dėl ko elekt- rinis įrankis taps nevaldomas. u Pakeitę darbo įrankį ar atlikę prietaiso nustatymus, užveržkite suspaudžiamosios įvorės veržlę, griebtuvą arba kitus tvirtinamuosius elementus. Neužveržti tvir- tinamieji elementai gali netikėtai pakeisti savo padėtį, dėl ko galima prarasti įrankio kontrolę; nepritvirtinti besisu- kantys komponentai išmetami didele jėga. u Nešdami elektrinį įrankį, jo niekada neįjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeist. u Reguliariai valykite elektrinio įrankio ventiliacines an- gas. Variklio ventiliatorius traukia dulkes į korpusą, ir su- sikaupus daug metalo dulkių gali kilti elektros smūgio pa- vojus. u Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti. u Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį arba kitą aušinimo skystį galimas elektros smūgis, galintis sukelti net mirtį. u Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį lai- kykite tik už izoliuotų rankenų. Prisilietus prie laido, ku- riuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Atatranka ir su ja susijusios įspėjamosios nuorodos Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo įrankis, pvz., šlifavimo diskas, vielinis šepetys ar kt.,ruošinyje įstringa ar užsiblokuoja ir todėl netikėtai susto- ja. Besisukančiam darbo įrankiui įstrigus ar užsiblokavus, jis staiga sustoja, todėl elektrinis įrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo įrankio sukimuisi krypti- mi. Pvz., jei ruošinyje įstringa ar yra užblokuojamas šlifavimo diskas, disko briauna, kuri yra ruošinyje, gali išlūžti ar sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo suki- mosi krypties blokavimo vietoje, pradeda judėti link dirban- čiojo arba nuo jo. Abrazyviniai diskai gali sulūžti net ir laika- ntis šių sąlygų. Atatranka yra netinkamo elektrinio įrankio naudojimo ar ge- dimo pasekmė; jos galite išvengti, jei imsitės atitinkamų,že- miau aprašytų priemonių. u Dirbdami visada tvirtai laikykite elektrinį įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų pa- dėtį, kurioje sugebėtumėte atsispirti pasipriešinimo jėgai atatrankos metu. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti atatrankos ir reakcijos jė- gas. u Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad darbo įrankis neatsi- trenktų į kliūtis ir neįstrigtų. Besisukantis darbo įrankis kampuose, ties aštriomis briaunomis arba atsitrenkęs į kliūtį turi tendenciją užstrigti; tada elektrinis įrankis tam- pa nevaldomas arba įvyksta atatranka. u Nenaudokite dantytų diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldo- mas. u Darbo įrankį į medžiagą įleiskite visada tokia pačia kryptimi, kuria pjovimo briauna išlenda iš medžiagos (atitinka krypčiai, kuria išmetamos drožlės). Jei elekt- rinį įrankį vedate netinkama kryptimi, darbo įrankis iš ruo- šinio gali išlūžti, o elektrinis įrankis bus traukiamas šia pa- stūmos kryptimi. u Visada gerai įtvirtinkite ruošinį. Net ir nedaug susisker- savę įrankiai įstringa ir gali sukelti atatranką, dėl ko galite prarasti įrankio kontrolę. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)210 | Lietuvių k. Specifinės saugos nuorodos atliekantiems šlifavimo darbus u Naudokite tik su šiuo elektriniu įrankiu leidžiamus naudoti šlifavimo įrankius ir tik pagal rekomenduoja- mą paskirtį. Papildomos saugos nuorodos u Nelieskite šlifavimo diskų, kol jie neatvėso. Diskai dar- bo metu labai įkaista. u Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. u Elektrinis įrankis nėra skirtas naudoti stacionariai. Jo negalima, pvz., įveržti spaustuvuose arba įtvirtinti dar- bastalyje. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. u Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di- delės apkrovos. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių po- veikio, ugnies, nešvarumų, vandens ir drėg- mės. Iškyla sprogimo ir trumpojo jungimo pavo- jus. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Elektrinis įrankis su atraminiu disku ir atitinkamais diskais yra skirtas metalui šlifuoti, užvartoms šalinti ir valyti. Pavaizduoti elementai Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius. (1) Suklio sukimosi krypties rodyklė (2) Šviesadiodis indikatorius (3) Sūkių skaičiaus išankstinio nustatymo mygtukai (4) Akumuliatorius

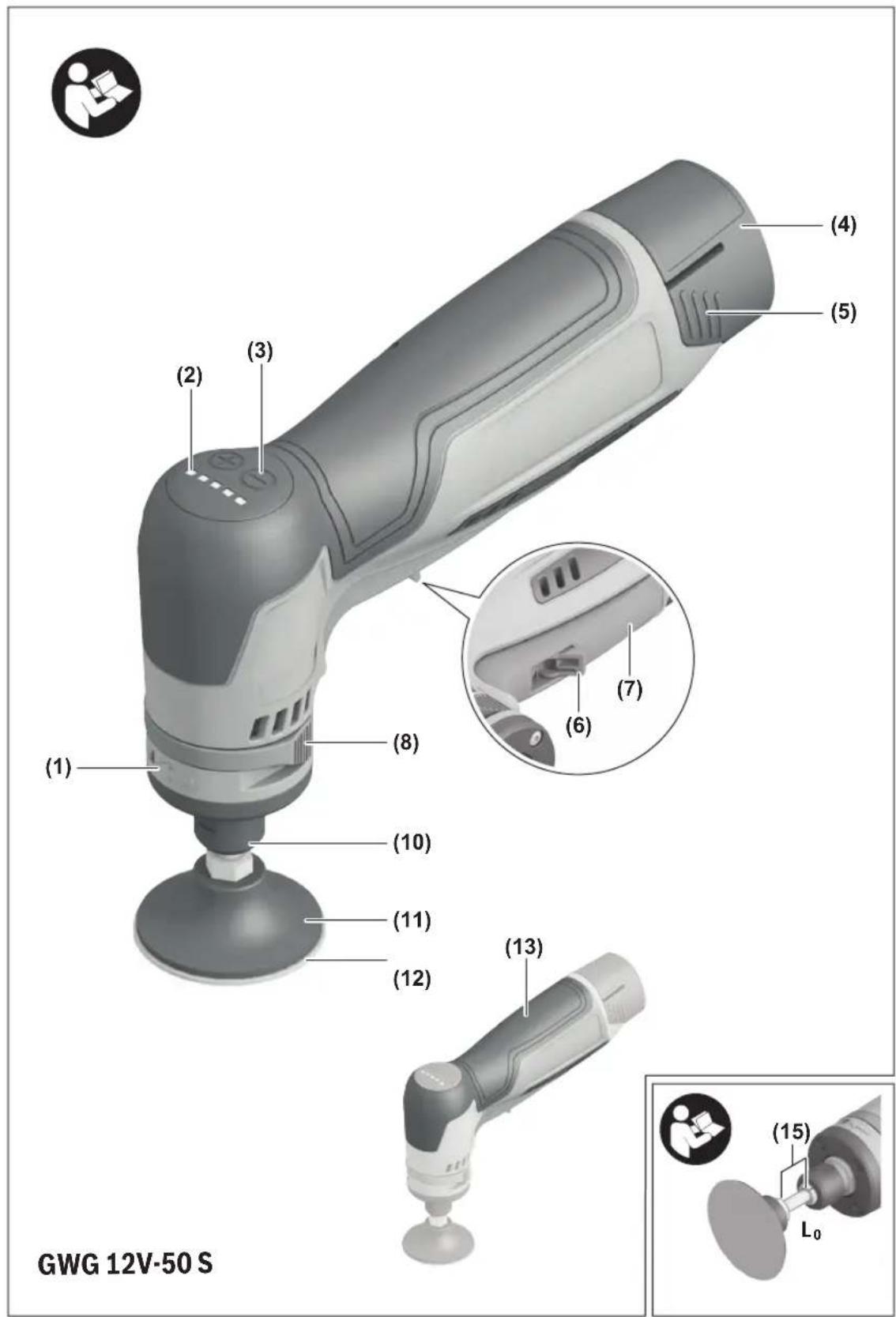

(5) Akumuliatoriaus atblokavimo klavišas

(16) Suspaudžiamoji įvorė

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje.

standartinis (neįeina į standartinį tiekiamą komplektą) Techniniai duomenys Šlifavimo mašina GWG 12V-50 S Gaminio numeris 3 601 CA7 0.. Nominalioji įtampa V= 12 Maks. sūkių skaičiusn

Sūkių skaičiaus reguliavimo diapazonasn

5000–15000 Maks. suspaudžiamosios įvorės skersmuo mm 8 Briaunos raktui uždėti ant – prispaudžiamoji veržlė mm 17 Maks. šlifavimo įrankio skersmuo mm 50 Sūkių skaičiaus išankstinis nustatymas

Elektroninis sūkių stabilizatorius ● Svoris pagal „EPTA-Proce- dure01:2014“

kg 0,71–0,91 Rekomenduojama aplinkos tem- peratūra įkraunant °C 0...+35 Leidžiamoji aplinkos temperatū- ra veikiant

°C –15...+50 Leidžiamoji aplinkos temperatū- ra sandėliuojant °C –20...+50 Rekomenduojami akumuliatoriai GBA 12V... Rekomenduojami krovikliai GAL 12... GAX 18...

Išmatuota, esant 20–25°C, su akumuliatoriumiGBA 12V 3.0Ah ir priklausomai nuo akumuliatoriaus įkrovos būklės bei prietaiso darbinės temperatūros B) Priklausomai nuo naudojamo akumuliatoriaus C) Ribota galia, esant temperatūrai <0 °C 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsLietuvių k. | 211 Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN60745-2-23. Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra70dB(A). Triukšmo lygis darbo metu nuro- dytas vertes gali viršyti. Dirbkite su klausos apsaugos prie- monėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaidaK nustatyta pagalEN60745-2-23: Paviršiaus šlifavimas (rupusis apdirbimas šlifavimo įrankiu, kurio skersmuo 25mm):

Paviršiaus šlifavimas (rupusis apdirbimas šlifavimo įrankiu, kurio skersmuo 50mm):

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal standartizuotą matavimo metodą, ir jį galima naudoti lyginant elektrinius įrankius. Jis taip pat tinka išankstiniam vibracijos poveikio įvertinimui. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis nau- dojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos ly- gis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis bu- vo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai su- mažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Akumuliatorius Bosch akumuliatorinius elektrinius įrankius parduoda ir be akumuliatoriaus. Ar į jūsų elektrinio įrankio tiekiamą komp- lektą įeina akumuliatorius, galite pažiūrėti ant pakuotės. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumu- liatorius veiktų visa galia, prieš pirmąjį naudojimą akumulia- torių visiškai įkraukite. Akumuliatoriaus įdėjimas Įkrautą akumuliatorių stumkite į akumuliatoriaus laikiklį, kol pajusite, kad užsifiksavo. Akumuliatoriaus išėmimas Norėdami išimti akumuliatorių, paspauskite atblokavimo kla- višus ir išimkite akumuliatorių. Traukdami nenaudokite jė- gos. Akumuliatoriaus įkrovos būklės indikatorius LED indikatoriaus 5 LED rodo akumuliatoriaus įkrovos būk- lę.LED indikatorius, įjungus įrankį, šviečia tik 5s. Šviesos diodas Talpa Šviečia nuolat 5xžali 80–100% Šviečia nuolat 4xžali 60–80% Šviečia nuolat 3xžali 40–60% Šviečia nuolat 2xžali 20–40% Šviečia nuolat 1xgeltonas 1–20% Šviečia nuolat 1xraudonas 0–1% Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei- kiamas perkrovos. Jei įrankis veikiamas perkrovos arba tem- peratūra yra už leistinos akumuliatoriaus temperatūros ribų, bus sumažinamas sūkių skaičius arba elektrinis įrankis išsi- jungs. Sumažėjus sūkių skaičiui, elektrinis įrankis didesniu sūkių skaičiumi pradės veikti tik tada, kai bus pasiekta lei- džiamoji akumuliatoriaus temperatūra. Elektriniam įrankiui išsijungus automatiškai, išjunkite jį jungikliu, palaukite, kol atvės akumuliatorius ir elektrinį įrankį vėl įjunkite. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpė- jimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų. Montavimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Prie- šingu atveju galite susižeisti, netyčia nuspaudę įjungimo- išjungimo jungiklį. Šlifavimo įrankių tvirtinimas (žr.Apav.) u Naudokite tik gerai tinkančius ir nepažeistus verž- liarakčius (žr. „Techniniai duomenys“). u Norėdami šlifuoti, su elektriniu įrankiu naudokite tik žinomais prekės ženklais pažymėtus gaminius, ku- riuos galima įsigyti specializuotos prekybos vietose ir kurie aprobuoti ne mažesniam kaip 16000min

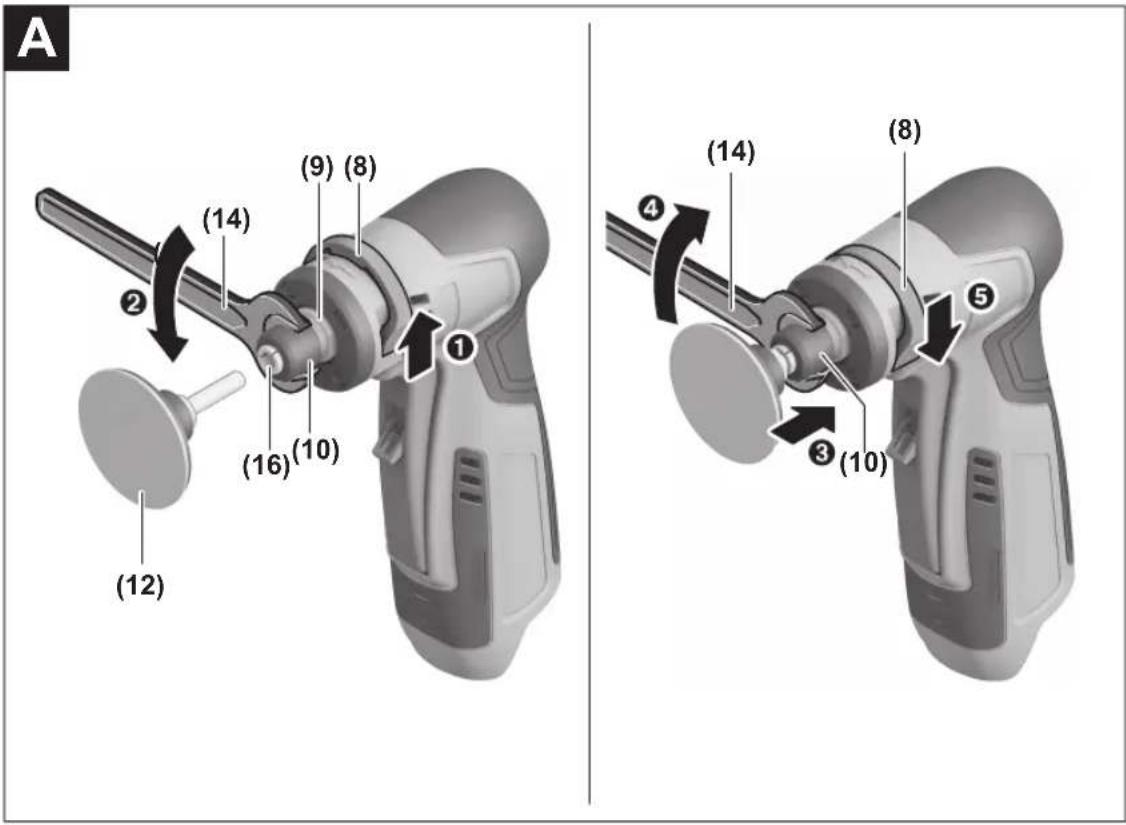

sūkių skaičiui, kurių skersmuo ne didesnis kaip 50mm ir ku- rie įtvirtinami atraminiame diske, kurio skersmuo taip Bosch Power Tools 1 609 92A 8HB | (21.12.2022)212 | Lietuvių k. pat ne didesnis kaip 50mm ir kurio užveržiamojo ko- telio skersmuo 6mm, 1/4" arba 8mm. – Nuvalykite šlifavimo suklį(9) ir visas dalis, kurias reikia montuoti. – Norėdami atlaisvinti suspaudžiamąją įvorę(16), stum- kite suklio fiksatorių(8) pirmyn. – Atlaisvinkite prispaudžiamąją veržlę(10) veržliarakčiu(14), uždėję ant prispaudžiamosios veržlės briaunų, skirtų raktui uždėti, ir sukdami prieš laikrodžio rodyklę. – Įstatykite atraminio disko užveržiamąjį kotelį(11) į su- spaudžiamąją įvorę(16) iki atramos. – Tvirtai užveržkite atraminį diską(11) sukdami užveržia- mąją veržlę(10) veržliniu raktu(14) pagal laikrodžio rodyklę. – Sumontuokite diską(12) ant atraminio disko(11). – Tada suklio fiksuojamąjį klavišą(8) vėl pastumkite atgal. Šlifavimo įrankiai turi nepriekaištingai suktis. Netolygiai besi- sukančių šlifavimo įrankių nenaudokite, juos būtinai pakeis- kite. u Jokiu būdu neužveržkite suspaudžiamosios įvorės pri- spaudžiamąja veržle, kol nepritvirtintas joks šlifavimo įrankis. Priešingu atveju gali būti pažeista suspaudžiamoji įvorė. u Naudokite tik tokį atraminį diską, kurio yra tinkamas kotelio skersmuo. Atraminis diskas, kurio kotelio skers- muo neatitinka elektrinio įrankio įrankių įtvaro (žr. „Tech- niniai duomenys“), negali būti gerai įtvirtintas ir pažeidžia suspaudžiamąją įvorę. u Reikia įveržti ne mažiau kaip 10mm darbo įrankio. Naudojantis vidiniu kotelio skersmeniu L

, iš elektrinio įra- nkio gamintojo pateiktų duomenų galima nustatyti darbo įrankio leidžiamąjį maksimalų sūkių skaičių. Jis turi būti didesnis už elektrinio įrankio maksimalų sūkių skaičių. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Naudojimas Paruošimas naudoti Įjungimas/išjungimas Norėdami elektrinį įrankį įjungti, stumkite pirmyn atblokavi- mo svirtelę (6) ir tada aukštyn paspauskite įjungimo-išjungi- mo jungiklį (7). Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi- mo jungiklį (7). Sūkių skaičiaus išankstinis nustatymas (žr.Bpav.) Dviem išankstinio sūkių skaičiaus nustatymo mygtukais(3) reikiamą sūkių skaičių galite nustatyti net ir įrankiui veikiant. Reikiamas sūkių skaičius priklauso nuo ruošinio medžiagos ir darbo sąlygų; jį nustatyti galima praktiniais bandymais. Šviesos diodai [min

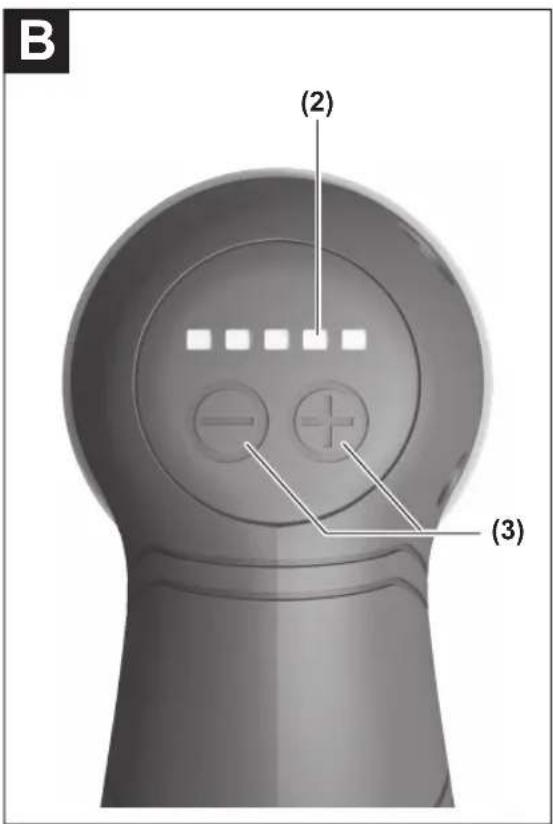

Šviečia nuolat 1 x balti 5000 Šviečia nuolat 2 x balti 7500 Šviečia nuolat 3 x balti 10000 Šviečia nuolat 4 x balti 12500 Šviečia nuolat 5 x balti 15000 u Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso. LED indikatoriai (žr.Bpav.) Žemiau esančioje lentelėje pateikti galimi LED indikatoriai(2). Dažai Būklė Reikšmė/priežastis Sprendimas Baltas Šviečia nuolat (1x...5x) Sūkių skaičiaus išankstinis nustatymas (žr. „Sūkių skaičiaus išankstinis nustatymas (žr.Bpav.)“, Puslapis212) Žalia Šviečia nuolat (2x...5x) Akumuliatorius įkrautas (žr. „Akumuliatoriaus įkrovos būklės indi- katorius“, Puslapis211) Geltona Šviečia nuolat (1x) Akumuliatorius beveik išsikrovęs (žr. „Aku- muliatoriaus įkrovos būklės indikatorius“, Puslapis211) Akumuliatorių greitai pakeiskite arba įkrau- kite 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsLietuvių k. | 213 Dažai Būklė Reikšmė/priežastis Sprendimas Mirksi (5x) Pasiekta kritinė temperatūra (variklis, elektronika, akumuliatorius) Elektriniam įrankiui leiskite veikti tuščiąja eiga ir palaukite, kol atvės Raudona Šviečia nuolat (1x) Akumuliatorius išsikrovęs (žr. „Akumuliato- riaus įkrovos būklės indikatorius“, Pus- lapis211) Akumuliatorių pakeiskite arba įkraukite Mirksi (5x) Elektrinis įrankis perkaito ir išsijungė Palaukite, kol elektrinis įrankis atvės ir vėl įjunkite Elektrinis įrankis užsiblokavo ir išsijungė Pašalinkite užsiblokavimo priežastį ir elekt- rinį įrankį vėl įjunkite Suaktyvintas suklio fiksatorius, elektrinis įrankis išsijungė Deaktyvinkite suklio fiksatorių ir elektrinį įrankį vėl įjunkite Elektroninis sūkių stabilizatorius Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik pa- stovų nustatytą sūkių skaičių tiek veikiant prietaisui tuščiąja eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą. Darbo patarimai Kad pasiektumėte optimalių darbo rezultatų, atraminį diską su disku tolygiai vedžiokite šiek tiek spausdami. Stipriai spaudžiant sumažėja elektrinio įrankio našumas ir greičiau susidėvi šlifavimo antgalis. u Šlifavimo įrankius laikykite nuo smūgių apsaugotoje vietoje. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Prie- šingu atveju galite susižeisti, netyčia nuspaudę įjungimo- išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Rekomenduojamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pa- gal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/bate- rijos turi būti surenkami atskirai ir perdirbami aplinkai neke- nksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atlie- kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)214 | Lietuvių k. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis213). 1 609 92A 8HB | (21.12.2022) Bosch Power Toolsيبرع | 215

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Šlifavimo mašina Gaminio numeris
