РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GWG 12V-50 S Professional BOSCH

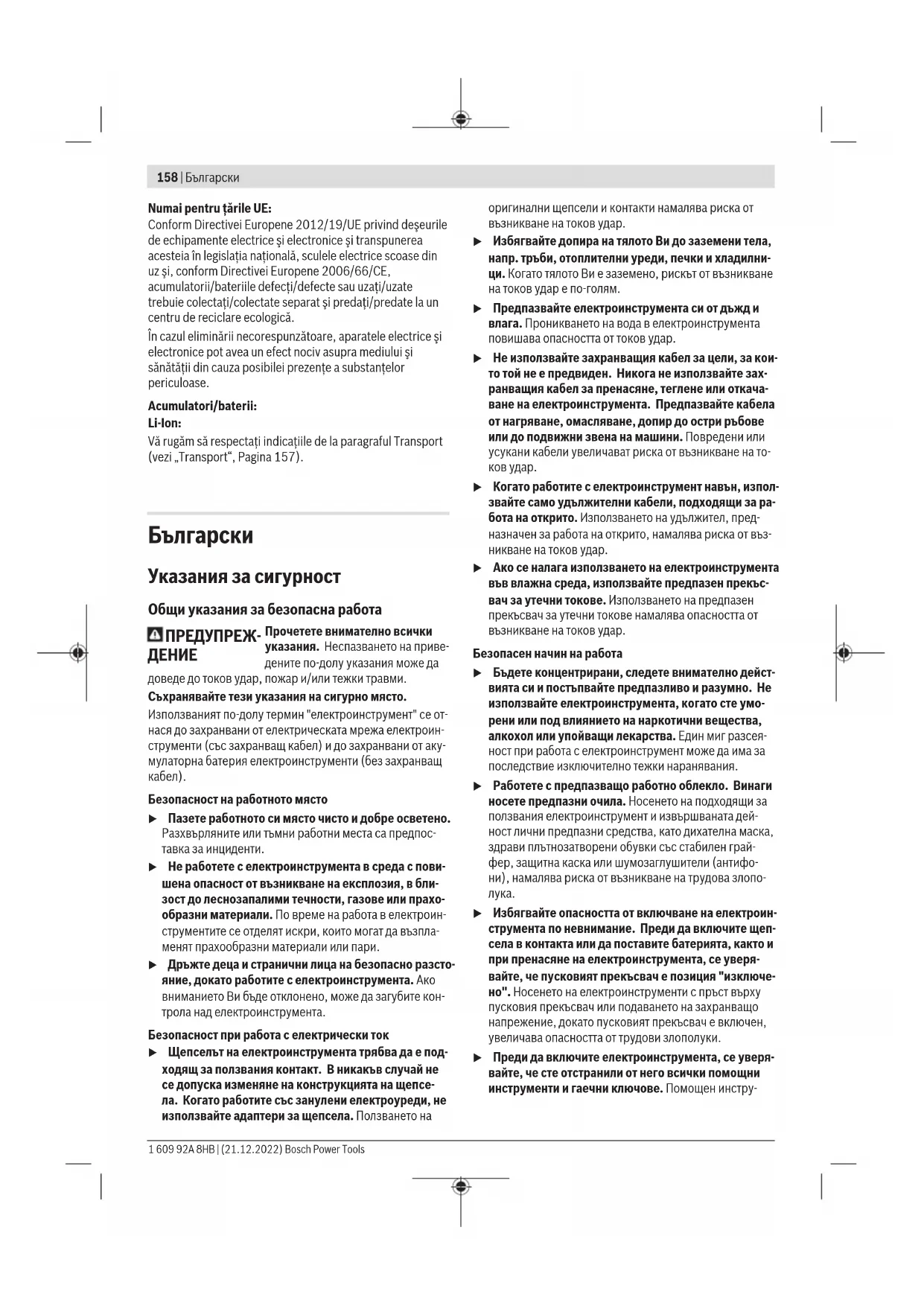

Указания за сигурност Общи указания за безопасна работа

Прочетете внимателно всички указания. Неспазването на приве- дените по‑долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsБългарски | 159 мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата си, дре- хите и ръкавици на безопасно разстояние от въртя- щи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат зах- ванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да променяте настройките на електроинст- румента, да заменяте работни инструменти и до- пълнителни приспособления, както и когато про- дължително време няма да използвате електроинс- трумента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупе- ни или повредени детайли, които нарушават или из- менят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддър- жани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Указания за безопасна работа за всички

Общи предупреждения за безопасност при шлифоване или шкурене u Този електроинструмент е замислен да функциони- ра като шлайфмашина или шкурка. Прочетете всич- ки предупреждения, указания, запознайте се с фи- гурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)160 | Български u Дейности като почистване с тел, полиране или ряза- не не се препоръчва да се извършват с този елект- роинструмент. Дейности, за които електроинструмен- тът не е предназнечен, могат да повишат опасността и да предизвикат наранявания. u Не използвайте работни инструменти и допълни- телни приспособления, които не са специално про- ектирани и утвърдени за ползване от производите- ля на електроинструмента. Фактът, че дадено прис- пособление може да бъде монтирано на електроинст- румента, не гарантира, че работата с него е безопасна. u Допустимата скорост на въртене на работния инст- румент трябва да бъде най-малкото равна на макси- малната скорост на въртене на електроинструмен- та, изписана на табелката. Дискове, въртящи се с по- висока от допустимата скорост, могат да се разрушат и парчета от тях да отхвърчат с висока скорост. u Външният диаметър и дебелината на работния инст- румент трябва да бъдат в границите, за които елект- роинструментът е проектиран. Работни инструменти с неподходящи размери не могат да бъдат контролира-

u Отворите на дисковете, шлифоващите барабани или другите аксесоари трябва да пасват на вала на електроинструмента. Работни инструменти, които не пасват на присъединителните елементи на електроинс- трумента, имат биене, вибрират силно и могат да пре- дизвикат загуба на контрол над електроинструмента. u Работни инструменти, монтирани на дорник, щиф- тове за шлифоване, дискове за рязане и други ра- ботни инструменти трябва да бъдат вкарани в гнез- дото или патронника докрай. Ако дорникът не е вка- ран достатъчно в патронника или ако се подава твърде много, по време на работа може да се разхлаби и да отхвърчи с висока скорост. u Не използвайте повредени работни инструменти. Винаги преди ползване проверявайте работния ин- струмент, напр. абразивни дискове за отчупвания и пукнатини, шлифоващи барабани за пукнатини или износване, телени четки за разхлабени или счупени телчета. Ако електроинструментът или работният инструмент бъдат изпуснати, ги проверявайте за повреда или ползвайте други. След като сте прове- рили и монтирали работния инструмент оставете електроинструмента да работи в продължение на една минута с максимална скорост на въртене, като държите себе си и намиращи се наблизо лица извън равнината на въртене на работния инструмент. Пов- редени работни инструменти се чупят най-често през този пробен период. u Работете с лични предпазни средства. В зависи- мост от конкретните условия използвайте цяла мас- ка за лице, защита на очите или предпазни очила. Ако е необходимо, работете с противопрахова мас- ка, шумозаглушители (антифони), ръкавици и ра- ботна престилка, която е в състояние да спре отх- върчащи малки абразивни парченца. Очите трябва да са предпазени от дребни парченца, които могат да отхвърчат по време на работа. Противопраховата или дихателната маска трябва да могат да филтрират въз- никващия по време на работа прах. Ако продължител- но време сте изложени на въздействието на силен шум, можете да претърпите частична загуба на слух. u Дръжте намиращи се наблизо лица на безопасно разстояние от работната зона. Всеки, който се на- мира в работната зона, трябва да носи лични пред- пазни средства. Парченца от обработвания детайл или работния инструмент могат да отхвърчат с голяма скорост и да причинят наранявания и извън непосред- ствената зона на работа. u Винаги дръжте инструмента здраво с ръка (ръце) при стартиране. Моментът на реакция на мотора при ускорение до пълни обороти може да причини усуква- не на инструмента. u Използвайте скоби за подпиране на работния де- тайл, ако е практично. Никога не дръжте малък ра- ботен детайл с една ръка, а инструмента с другата, докато го използвате. Захващането в скоби на мал- кия детайл ви позволява да използвате ръцете си за контрол на инструмента. Кръглите материали като напр. шпонки или тръби имат тенденция да се извъртат при рязане и могат да причинят заклещване на накрай- ника или отскачане към вас. u Никога не оставяйте електроинструмента преди въртенето да е спряло напълно. Въртящият се рабо- тен инструмент може да допре повърхността и да уско- ри неконтролирано електроинструмента. u След смяна на накраниците или извършване на ко- рекции, уверете се, че гайката за стягане, патрон- ника или другите устройства за регулиране са здра- во стегнати. Хлабавите устройства могат неочаквано да се преместят и да доведат до загуба на контрол, а хлабавите въртящи се компоненти ще бъдат изхвърле- ни с голяма сила. u Не включвайте електроинструмента, докато го но- сите, обърнат към Вас. Случаен допир до въртящия се работен инструмент може да увлече дрехите Ви и работният инструмент да Ви нарани. u Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електрод- вигателя засмуква прах, а отлагането на метален прах по вътрешността на корпуса може да предизвика опас- ност от токов удар. u Не работете с електроинструмента в близост до леснозапалими материали. Искри могат да възпла- менят тези материали. u Не използвайте работни инструменти и приспособ- ления, които изискват течно охлаждане. Ползването на вода или друг течен реагент може да предизвика къ- со съединение или токов удар. u Дръжте електроинструмента само за изолираните повърхности за хващане при извършване на опера- ция, в която режещият аксесоар може да влезе в контакт със скрити проводници. При контакт с про- 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsБългарски | 161 водник под напрежение е възможно напрежението да се предаде по металните детайли на електроинстру- мента и това да предизвика токов удар. Откат и мерки за предотвратяването му Откат е внезапната реакция вследствие на заклинил се или блокиран въртящ се диск, шлифоваща лента, телена четка или друг работен инструмент. Заклинването или блокирането води до внезапно спиране на въртенето на работния инструмент, което от своя страна ускорява из- пуснатия от контрол електроинструмент в посока, обрат- на на посоката на въртене на работния инструмент. Ако напр. абразивен диск се заклини или блокира в де- тайла, частта от ръба на диска, която се врязва в детайла, може да се вреже рязко в повърхността, вследствие на което дискът да отскочи силно. Дискът се ускорява към работещия с електроинструмента или в обратна посока в зависимост от това в каква посока е движението му в точ- ката на заклинване. В такива случаи абразивните дискове могат и да се счупят. Откатът възниква като следствие от неправилно или пог- решно ползване на електроинструмента и може да бъде избегнат чрез подходящи предпазни мерки, както е опи- сано по-долу. u Дръжте електроинструмента винаги здраво и под- държайте позиция на тялото и на ръцете си, при ко- ято ще можете ефективно да противостоите на евентуално възникнал откат. Операторът може да овладее силите, възникващи при откат, ако е взел под- ходящи предпазни мерки. u Бъдете изключително внимателни, когато работите в ъгли, по остри ръбове и др.п. Избягвайте рязкото врязване на диска. Ъглите, острите ръбове или ряз- кото врязване са предпоставка за заклинване на ра- ботния инструмент и загуба на контрол или откат. u Не закрепвайте острие със зъбци. Такива инструмен- ти предизвикват често откат и загуба на контрол. u Винаги вкарвайте накрайника в материала в съща- та посока, в която режещото острие излиза от мате- риала (което е същата посока, в която се изхвърлят стружките). Подаването на инструмента в грешна по- сока приичнява изкарване на режещия ръб на накрай- ника от детайла и изтегляне на инструмента в посока на подаването. u Винаги захващайте добре детайла си. Аксесоарите ще се заклинят, ако влезнат леко под ъгъл в жлеба и може да се стигне до откат, при което да загубите конт- рол върху инструмента. Специфични предупреждения за безопасност при

u Използвайте само модели колелца, които са препо- ръчани за вашия електроинструмент или за прило-

Допълнителни указания за безопасност u Не допирайте дискове за шлифоване, преди да са се охладили. По време на работа дисковете се нагря-

u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

u Електроинструментът не е подходящ да бъде полз- ван за стационарна работа. Напр. той не трябва да бъде захващан в менгеме или монтиран неподвижно на работен плот. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпа- зена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът с опорна поставка и съответните дискове е предназначен за шлифоване, почистване на мустаци и почистване на метал. Изобразени елементи Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната

(1) Стрелка за посока на въртене на шпиндела (2) Светодиодни индикатори (3) Бутони за предварителен избор на оборотите (4) Акумулаторна батерия

Bosch Power Tools 1 609 92A 8HB | (21.12.2022)162 | Български (5) Бутон за отключване на акумулаторната батерия

(6) Лост за отключване за превключвателя за вкл/

(7) Пусков прекъсвач (8) Застопоряване на вала (9)

(10) Обтяжна гайка (11) Опорна поставка със затегателен ствол

(13) Ръкохватка (изолирана повърхност за захващане) (14) Гаечен ключ (15) Подаване на опашката L

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

стандартен инструмент (не е включен в окомплектовка-

Диапазон на регулиране на скоростта на въртенеn

5000–15000 Макс. диаметър на отвора на

mm 8 Скосена повърхност на – обтяжна гайка mm 17 Макс. диаметър на тялото за

mm 50 Предварителен избор на ско- ростта на въртене

Константна електроника ● Тегло съгласно EPTA-Proce- dure01:2014

kg 0,71–0,91 Препоръчителна температура на околната среда при зареж-

°C –20...+50 Препоръчителни акумулаторни

GBA 12V... Шлифоваща машина GWG 12V-50 S Препоръчителни зарядни уст-

измерени при 20–25°C с акумулаторна батерияGBA 12V 3.0Ah и в зависимост от състоянието на зареждане на акуму- латорната батерия и работната температура на уреда B) в зависимост от използваната акумулаторна батерия C) Ограничена мощност при температури <0 °C. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласноEN60745-2-23. РавнищетоА на звуковото налягане на електроинстру- мента обикновено е по‑малко от 70dB(A). Равнището на шум при работа може да превиши посочените стойности. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноEN60745-2-23: Шлифоване (Грубо шлифоване с абразивно тяло с диа- метър 25mm):

Шлифоване (Грубо шлифоване с абразивно тяло с диа- метър 50mm):

Посоченото в това ръководство за експлоатация ниво на вибрации е измерено по посочен в стандартите метод и може да служи за сравняване на различни електроинст- рументи. То е подходящо също и за предварителна ори- ентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Все пак, ако електроинструментът се използ- ва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на генерираните вибрации може да се промени. Това мо- же да увеличи значително сумарното натоварване вслед- ствие на вибрациите за целия работен цикъл. За точната преценка на натоварването от вибрации тряб- ва да бъдат взимани предвид и периодите, в които елект- роинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натовар- ване от вибрации. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

Акумулаторна батерия Bosch продава акумулаторни инструменти и без акумула- торна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна бате- рия, можете да научите от опаковката. 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsБългарски | 163 Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба. Поставяне на акумулаторната батерия Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване. Изваждане на акумулаторната батерия За изваждане на акумулаторната батерия натиснете буто- ните за освобождаване и издърпайте акумулаторната ба- терия. При това не прилагайте сила. Индикатор за акумулаторната батерия 5-тесветодиода на светодиодния индикатор показват състоянието на зареждане на акумулаторната батерия. Светодиодният индикатор светва 5s след включването. Светодиод Капацитет Непрекъснато светене 5× зелено 80–100% Непрекъснато светене 4× зелено 60–80% Непрекъснато светене 3× зелено 40–60% Непрекъснато светене 2× зелено 20–40% Непрекъснато светене 1× жълто 1–20% Непрекъснато светене 1× черве-

0–1% Температурна защита срещу претоварване При ползване съобразно предназначението и инструкци- ите в това ръководство електроинструментът не може да бъде претоварен. При твърде силно натоварване или над- хвърляне на допустимата работна температура на акуму- латорната батерия скоростта на въртене се ограничава и електроинструментът се изключва. След ограничаване на скоростта на въртене електроинструментът започва да работи с пълна скорост на въртене едва след като акуму- латорната батерия достигне допустимата работна темпе- ратура или бъде намалено натоварването. При автома- тично изключване изключете пусковия прекъсвач, изча- кайте акумулаторната батерия да се охлади и след това отново включете електроинструмента. Указания за оптимална работа с акумулаторната батерия Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване.

u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Монтаж на инструменти за шлифоване (вж. фиг.A) u Използвайте само изправни гаечни ключове с под- ходящи размери (вижте "Технически данни"). u Използвайте за електроинструмента само маркови принадлежности за шлайфане от специализираната търговска мрежа, които са разрешени за обороти от минимум 16000min

, имат диаметър от макси- мум 50mm и се поемат от опорна поставка, чийто диаметър също така възлиза максимум на 50mm и чийто затегателен ствол има диаметър от 6mm, 1/4" или 8mm. – Почистете вала(9) и всички детайли, които ще монти-

– За развиване на цангата(16) избутайте застопорява- нето на вала(8) напред. – Развийте затягащата гайка(10) с гаечния ключ(14), като захванете повърхностите и въртите обратно на ча- совниковата стрелка. – Вкарайте затегателната опашка на опорната поставка(11) до упор в цангата(16). – Затегнете опорната поставка(11) чрез въртене на об- тяжната гайка(10) с гаечен ключ(14) по посока на ча-

– Монтирайте шайбата(12) върху опорната поставка(11). – След това избутайте обратно застопоряването на вала(8). Шлифоващите инструменти трябва да се въртят безуп- речно добре. Не продължавайте да работите с шлифовъч- ни инструменти, чиято кръглост е нарушена, а ги заме- няйте незабавно. u В никакъв случай не затягайте цангата с обтяжната гайка, когато в нея е монтиран шлифоващ инстру- мент. В противен случай цангата може да бъде повре-

u Използвайте само опорна поставка с подходящ ди- аметър. Опорна поставка, чийто диаметър на ствола не отговаря на гнездото за работен инструмент на електроинструмента (вж. "Технически данни"), не мо- же да бъде захваната правилно и поврежда цангата. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)164 | Български u Работният инструмент трябва да бъде захванат най- малко на 10mm. С помощта на подаващия се край на опашката L

от данните на производителя на работния инструмент може да се определи максимално допусти- мата скорост на въртене. Тя не трябва да е по-ниска от максималната скорост на въртене на електроинстру-

Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

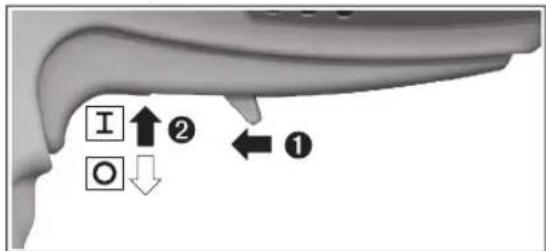

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента Пускане в експлоатация Включване/изключване За въвеждане в експлоатация на електроинструмента избутайте лоста за отключване (6) напред и натиснете след това превключвателя за вкл/изкл (7) нагоре. За да изключите електроинструмента, отпуснете пуско- вия прекъсвач (7). Предварителен избор на обороти (вж. фиг.B) С двата бутона за предварителен избор на обороти(3) можете да избирате нужните обороти и по време на рабо- та. Необходимата скорост на въртене зависи от обработ- вания материал и конкретните работни условия и се оп- ределя най-точно чрез изпробване на практика. Светодиоди [min

Непрекъснато светене 1x бяло 5000 Непрекъснато светене 2x бяло 7500 Непрекъснато светене 3x бяло 10000 Непрекъснато светене 4x бяло 12500 Непрекъснато светене 5x бяло 15000 u Скоростта на въртене на работния инструмент тряб- ва да е най-малкото равна на максималната скорост на въртене на електроинструмента. Работни инстру- менти, които се въртят по-бързо от предвиденото, мо- гат да се разрушат и да се разлетят на парчета. Светодиодни индикатори (вж. фиг.B) Долната таблица разяснява възможните светодиодни индикатори(2). Боя Състояние Значения/причина Решение бял Непрекъснато све-

(1x...5x) Предварителен избор на скоростта на

(вж. „Предварителен избор на обороти (вж. фиг.B)“, Страница164) Зелено Непрекъснато све-

(2x...5x) Акумулаторната батерия заредена (вж. „Индикатор за акумулаторната бате- рия“, Страница163) Жълто Непрекъснато све-

(1x) Акумулаторната батерия е почти празна (вж. „Индикатор за акумулаторната бате- рия“, Страница163) Акумулаторната батерия трябва скоро да бъде заменена или заредена Мигаща светлина (5x) Достигната е критична температура (електродвигател, електроника, акумула- торна батерия) Оставете електроинструмента да работи на празен ход и да се охлади 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsБългарски | 165 Боя Състояние Значения/причина Решение Червено Непрекъснато све-

(1x) Акумулаторната батерия е изтощена (вж. „Индикатор за акумулаторната батерия“, Страница163) Заменете, респ. заредете акумулаторна-

Мигаща светлина (5x) Електроинструментът е прегрял и се изк-

Оставете електроинструмента да се охла- ди и го включете повторно Електроинструментът е блокирал и се из-

Отстранете блокирането и отново вклю- чете електроинструмента Застопоряването на вала е активирано и електроинструментът се изключва Деактивирайте застопоряването на вала и отново включете електроинструмента Модул за постоянна скорост на въртене Електронен модул поддържа скоростта на въртене на празен ход и под натоварване практически постоянна, с което осигурява постоянно добра производителност. Указания за работа Премествайте опорната поставка с диска с лек натиск напред и назад, за да постигнете оптимален работен ре- зултат. Твърде силно притискане намалява производи- телността на електроинструмента и води до по-бързо из- носване на шлифоващото тяло. u Съхранявайте инструментите за шлифоване на места, където няма опасност от ударно натоварва-

Поддържане и сервиз Поддържане и почистване u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: [phone] (Български) Факс: [phone] Email: [e-mail] www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспорти- ране в националното право електроинструменти, които не могат да се ползват повече, а съгласно европейска ди- Bosch Power Tools 1 609 92A 8HB | (21.12.2022)166 | Македонски ректива 2006/66/EО повредени или изхабени обикнове- ни или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях су-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница165).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *
