BRUKSANVISNING GWG 12V-50 S Professional BOSCH

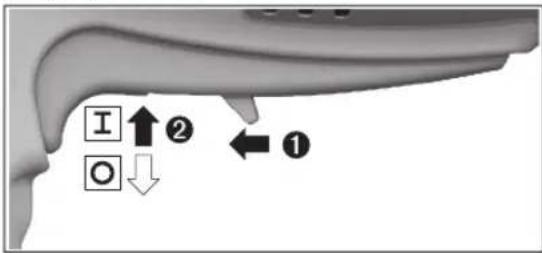

(6) Frigjøringshendel for av/på-bryter (7) Av/på-bryter (8) Spindellås (9) Slipespindel (10) Spennmutter (11) Støttetallerken med spennskaft

(13) Håndtak (isolert grepsflate) (14) Fastnøkkel (15) Innvendige mål på skaftet L

Målt ved 20–25°C med batteriGBA 12V 3.0Ah og avhengig av batteriets ladenivå og verktøyets driftstemperatur B) Avhengig av batteriet C) Begrenset ytelse ved temperatur under 0°C Støy-/vibrasjonsinformasjon Støyemisjon målt i henhold tilEN60745-2-23. Vanlig A-lydtrykknivå for enheten er under 70dB(A). Støynivået kan overskride de angitte verdiene under arbeidet. Bruk hørselvern! Vibrasjon totalt a

(vektorsum av tre retninger) og usikkerhet K målt i henhold tilEN60745-2-23: Overflatesliping (skrubbing med slipeverktøydiameter 25mm):

Vibrasjonsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)72 | Norsk Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Hvis elektroverktøyet brukes til andre oppgaver, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan imidlertid vibrasjonsnivået avvike. Dette kan føre til en betydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Batteri Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy. Lade batteriet u Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li- ion-batteriet som er brukt i elektroverktøyet. Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk. Sette inn batteriet Skyv det oppladede batteriet inn i batteriholderen til det låses ordentlig. Ta ut batteriet For å ta ut batteriet trykker du på utløserknappene og trekker batteriet ut. Ikke bruk makt. Indikator for batteriladenivå De 5lysdiodene til LED-indikatoren viser batteriets ladenivå. LED-indikatoren lyser 5s etter at verktøyet er slått på. Lysdiode Kapasitet Lyser kontinuerlig 5 x grønt 80–100% Lyser kontinuerlig 4 x grønt 60–80% Lyser kontinuerlig 3 x grønt 40–60% Lyser kontinuerlig 2 x grønt 20–40% Lyser kontinuerlig 1 × gult 1–20% Lyser kontinuerlig 1 × rødt 0–1% Temperaturavhengig overbelastningsvern Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Hvis belastningen blir for stor eller batteritemperaturen ikke er i samsvar med spesifikasjonene, reduseres turtallet, eller elektroverktøyet slås av. Ved redusert turtall går ikke elektroverktøyet med fullt turtall igjen før batteriet har tillatt temperatur eller belastningen reduseres. Ved automatisk utkobling slår du av elektroverktøyet, lar batteriet avkjøles og slår på elektroverktøyet igjen. Regler for optimal bruk av oppladbare batterier Beskytt batteriet mot fuktighet og vann. Batteriet må oppbevares ved temperatur fra −20°C til 50°C. Du må for eksempel ikke la det ligge i bilen om sommeren. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg anvisningene om kassering. Montering u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. Montere slipeverktøy (se bildeA) u Bruk bare egnede og uskadde fastnøkler (se Tekniske data). u Bruk bare slipetilbehør av anerkjente merker kjøpt hos faghandel til elektroverktøyet. Det må være godkjent for et turtall på minst 16000o/min, ha en diameter på maksimalt 50mm, og det må monteres på en støttetallerken som også har en diameter på 50mm og som har et spennskaft med diameter på 6mm, 1/4" eller 8mm. – Rengjør slipespindelen(9) og alle delene som skal monteres. – For å løsne spennhylsen(16) skyver du spindellåsen(8) forover. – Løsne spennmutteren(10) med fastnøkkelen(14) på nøkkelflaten ved å dreie mot urviseren. – Sett spennskaftet til støttetallerkenen(11) inn i spennhylsen(16) til det stopper. – Spenn fast støttetallerkenen(11) ved å dreie spennmutteren(10) med urviseren ved bruk av fastnøkkelen(14). – Monter skiven(12) på støttetallerkenen(11). – Skyv deretter spindellåsen(8) tilbake igjen. Slipeverktøyet må rotere helt jevnt. Hvis slipeverktøyet har blitt urundt, må du ikke fortsette å bruke det, men skifte det ut. u Du må aldri stramme spennhylsen med spennmutteren uten at et slipeverktøy er montert. Det kan føre til skade på spennhylsen. u Bruk bare støttetallerkener med passende skaftdiameter. En støttetallerken med skaftdiameter som ikke stemmer overens med verktøyholderen til elektroverktøyet (se Tekniske data) kan ikke festes riktig og skader spennhylsen. 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsNorsk | 73 u Innsatsverktøyet må være spent fast minst 10mm inne. Tillatt maksimalt turtall for innsatsverktøyet kan beregnes med de innvendige målene til skaftet L
