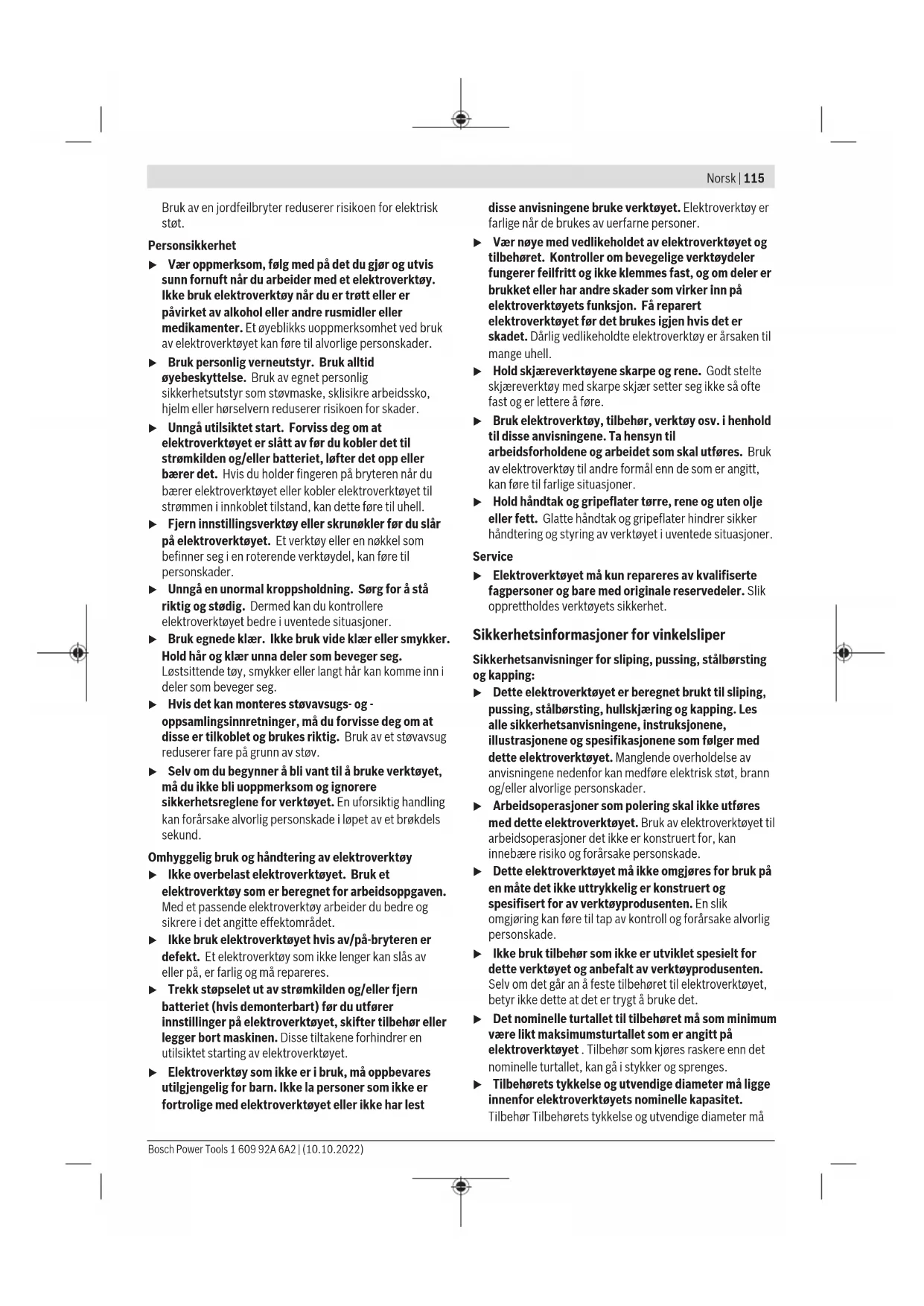

BRUKSANVISNING GWX 17125 PSB Professional BOSCH

(18) X-LOCK-holder (19) Håndbeskyttelse

(23) X-LOCK-kopbørste

(24) X-LOCK-konusbørste

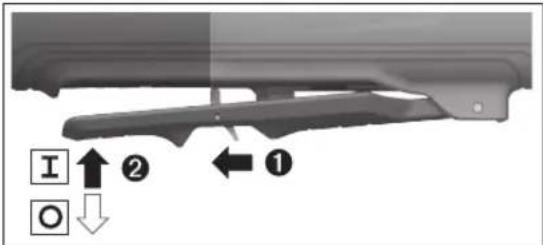

(5) Støvfilter(GWX 17-125 S / GWX 17-125 PSB) (6) Hjul for turtallsinnstilling (7) Av/på-bryter(GWX17-125PSB) (8) Frigjøringshendel for av/på- bryter(GWX17-125PSB) (9) Standard ekstrahåndtak (isolert grepsflate)

(18) X-LOCK-holder (19) Håndbeskyttelse

(23) X-LOCK-koppbørste

(24) X-LOCK-børste konisk

Avhengig av det benyttede vernedekselet ((13),(11),(15)) og det benyttede ekstrahåndtaket ((9),(10)) Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Støy-/vibrasjonsinformasjon GWX 14-125 S GWX 17-125 S GWX 17-125 PSB 3601GD21.. 3601GD23.. 3601GD37.. Støyemisjon målt i henhold tilENIEC62841-2-3. Vanlig A-støynivå for elektroverktøyet Lydtrykknivå Lydeffektnivå Usikkerhet K Bruk hørselvern! dB(A) dB(A)

(vektorsum av tre retninger) og usikkerhet K målt i henhold tilENIEC62841-2-3: Overflatesliping og kappesliping:

3,4 1,5 3,6 1,5 5,0 1,5 A) Beregnet med støtteskive type middels hard Sliping av tynne plater eller andre lett vibrerende materialer med stor overflate kan medføre en økning av støyemisjonen på opptil 15 dB. Med egnede tunge isolasjonsmatter kan økningen av støyemisjonen reduseres. Det må tas hensyn til den høyere støyemisjonen både ved risikovurderingen av støyen og valg av egnet hørselvern. Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Beskyttelse mot ny innkobling Beskyttelsen mot ny innkobling forhindrer en kontrollert starting av elektroverktøyet etter avbrudd på strømtilførselen. For å slå på igjen setter du av/på-bryteren (4) i utkoblet stilling og slår på elektroverktøyet på nytt. Mykstart Den elektroniske mykstarten begrenser dreiemomentet under innkobling og gir mulighet til tilnærmet rykkfri start av elektroverktøyet. Merknad: Hvis elektroverktøyet går med fullt turtall umiddelbart etter at det har blitt slått på, betyr det at mykstarten og gjenstartbeskyttelsen ikke fungerer. Elektroverktøyet må omgående sendes til kundeservice. Adresser, se avsnittet "Kundeservice og råd om bruk". Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)120 | Norsk Konstantelektronikk Konstantelektronikken holder turtallet så å si konstant under tomgang og last og sikrer jevn effekt. Tilbakeslagsutkobling Ved plutselig tilbakeslag på elektroverktøyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk. For å slå på igjen setter du på-/av-bryteren (4) i utkoblet posisjon og slår på elektroverktøyet på nytt. Utløpsbrems X-LOCK (GWX17-125PSB) Elektroverktøyet har en elektronisk utløpsbrems. Ved utkobling av elektroverktøyet eller brudd på strømtilførselen stanses slipeverktøyet i løpet av noen få sekunder. Hvis utkoblingen ved slag eller tilbakeslagsutkoblingen utløses, bremses elektroverktøyet igjen raskere. Utkobling ved slag (GWX17-125PSB) DROP CONTROL Hvis du mister elektroverktøyet, kobles det ut av den integrerte utkoblingen ved slag idet det treffer bakken. Turtallsinnstilling Med hjulet for turtallsinnstilling(6) kan du stille inn nødvendig turtall også under arbeidet hvis støvfilteret(5) ikke er montert. Ellers tar du av støvfilteret(5) først. Tabellen gir en oversikt over anbefalte produkter. Materiale Bruksområde Innsatsverktøy Innstillingshjulets posisjon Metall Fjerning av maling Slipeblad 2–3 Metall Børste, fjerne rust Stålbørste/slipeskive 3 Rustfritt stål Slipe Slipeskive/fiberskive 4–6 Metall Grovsliping Slipeskive 6 Metall Kappe Kappeskive 6 Stein Kappe Diamantkappeskive 6 u Det nominelle turtallet til tilbehøret må som minimum være likt maksimumsturtallet som er angitt på elektroverktøyet . Tilbehør som kjøres raskere enn det nominelle turtallet, kan gå i stykker og sprenges. Turtallsinnstillingstrinn [o/min]

De angitte verdiene for turtallstrinnene er veiledende. Montering Montere verneinnretning u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning". Vernedeksel for sliping Legg vernedekselet (11) på festet på elektroverktøyet. Kodetappene på vernedekselet skal stemme overens med festet. Mens du gjør dette, trykker du på utløserspaken (1) og holder den inne. Trykk vernedekselet (11) på spindelhalsen helt til kragen på vernedekselet sitter på flensen til elektroverktøyet, og drei vernedekselet til det høres at det festes. Tilpass plasseringen av vernedekselet (11) etter arbeidsoperasjonen. Dette gjør du ved å trykke utløserspaken (1) opp og dreie vernedekselet (11) til ønsket stilling. u Still alltid inn vernedekselet (11) slik at begge tappene på utløserspaken (1) griper inn i de tilsvarende utsparingene til vernedekselet (11). u Still inn vernedekselet (11) slik at gnistregn i retning brukeren unngås. u Vernedekselet (11) skal bare kunne dreies ved aktivering av utløserspaken (1) ! Ellers må 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsNorsk | 121 elektroverktøyet ikke brukes videre og må leveres til kundeservice. Merknad: Kodetappene på vernedekselet (11) sikrer at bare et vernedeksel som passer til elektroverktøyet, kan monteres. Vernedeksel for kapping u Ved kapping må du alltid bruke vernedekselet for kapping(13) eller vernedekselet for sliping (11) sammen med beskyttelsen for kapping (15). u Sørg for tilstrekkelig støvavsug ved kapping i stein. Vernedekselet for kapping(13) monteres som vernedekselet for sliping(11). Deksel for kapping av metall Montere beskyttelsen for kapping(15) av metall på vernedekselet for sliping(11) (se bildeA): Sving festebøylen tilbake (➊). Sett beskyttelsen(15) på vernedekselet for sliping(11) (➋). Trykk festebøylen fast på vernedekselet(11) (➌). For å demontere (se bildeB) trykker du på knappen på festebøylen (➊) og svinger den tilbake (➋). Trekk beskyttelsen(15) fra vernedekselet (11) (➌). Deksel for kapping av plast Sett beskyttelsen for kapping(15) av plast på vernedekselet for sliping(11) (se bildeC). Beskyttelsen(15) festes hørbart på vernedekselet(11). For å demontere (se bildeD) løsner du beskyttelsen(15) på vernedekselet(11) (➊) til venstre eller høyre og trekker beskyttelsen av (➋). Støvavsugsdeksel for kapping med styreskinner Avsugshetten for kapping med styreskinne(27) monteres som vernedekselet for sliping. Ekstrahåndtaket(9)/(10) festes av bøylen på vernedekselet, helt til girkassehuset, slik at elektroverktøyet blir fast forbundet med vernedekselet. En egnet støvsuger fra Bosch kan kobles til støvavsugsdekselet med styreskinne(27). Du setter da støvsugerslangen med støvsugeradapteren i den beregnede festestussen på støvavsugsdekselet. Merknad: Friksjonen som oppstår av støvet i sugeslangen og tilbehøret under arbeidet forårsaker en elektrostatisk oppladning som brukeren kan oppleve som statisk utladning (avhengig av omgivelsesfaktorer og brukerens fysiologiske tilstand). Bosch anbefaler generelt å bruke en antistatisk sugeslange (tilbehør) til fjerning av fint støv og tørre materialer. Håndbeskyttelse u Monter alltid håndbeskyttelsen når du skal arbeide med gummislipeskiven (20) eller koppbørsten / skivebørsten / den koniske børsten / diamantborekronen (19). Fest håndbeskyttelsen (19) med ekstrahåndtaket (9). Standard ekstrahåndtak / vibrasjonsdempende ekstrahåndtak Skru fast ekstrahåndtaket(9)/(10) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider. u Bruk ikke elektroverktøyet uten ekstrahåndtaket (9)/ (10). u Du må ikke fortsette å bruke elektroverktøyet hvis ekstrahåndtaket (9)/(10) er skadet. Du må ikke foreta noen endringer på ekstrahåndtaket(9)/(10). Det vibrasjonsdempende ekstrahåndtaket(10) gir mulighet til sikrere og mer komfortabelt arbeid med lite vibrasjoner. Montere og demontere slipeverktøy Vær oppmerksom på de spesielle monteringsanvisningene i forbindelse med X-LOCK-innsatsverktøy. u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet. u Bruk bare originale X-LOCK-innsatsverktøy som er merket med X-LOCK-logoen. Bare originale X-LOCK- innsatsverktøy sikrer at fastspenningstykkelsen på maks. 1,6mm overholdes. En høyere fastspenningstykkelse kan føre til usikker fastspenning, slik at spennverktøyet kan løsne. u X-LOCK-innsatsverktøy trenger ingen ekstra spenn- og støtteflenser. u Det må ikke finnes smuss og partikler på innsatsverktøyet og festet, og de må ikke være deformert. Vær oppmerksom på målene til slipeverktøyet. Kontroller at begge X-LOCK-låsene er åpnet (se bildet under) før du monterer X-LOCK-innsatsverktøyet. Rengjør eventuelt området mellom de to X-LOCK-låsene. Montere slipeverktøy ➊ Legg slipe-/kappe-/lamellslipeskiven sentrert og parallelt med anleggsflaten og med riktig side opp på X- LOCK-holderen. ➋ Trykk skiven i retning holderen. ➌ Det høres at skiven låses. Du må ikke aktivere håndtaket (3). Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)122 | Norsk (3) u Kontroller etter monteringen at kanten på slipeverktøyet (

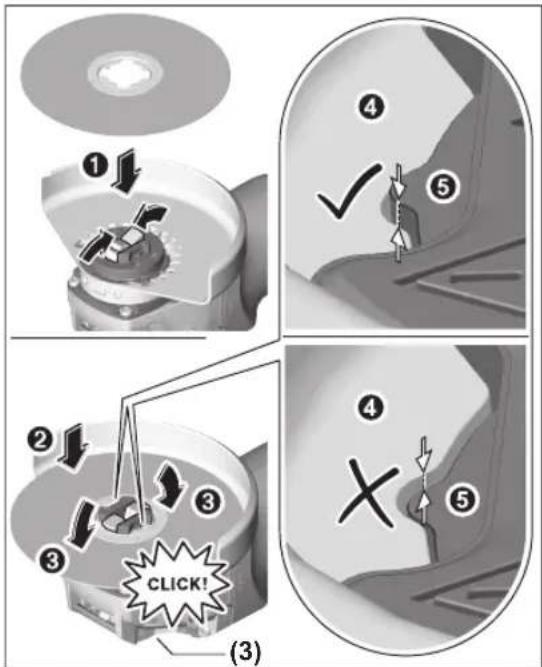

) ikke er høyere enn referanseflaten

) og dermed er riktig montert. Hvis kanten ligger høyere, må holderen rengjøres, eller slipeverktøyet må ikke brukes. Før demontering av slipe-/kappe-/lamellslipeskiven: Kontroller at elektroverktøyet er stoppet. Demontere slipeverktøy

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Vinkelsliper Produktnummer
