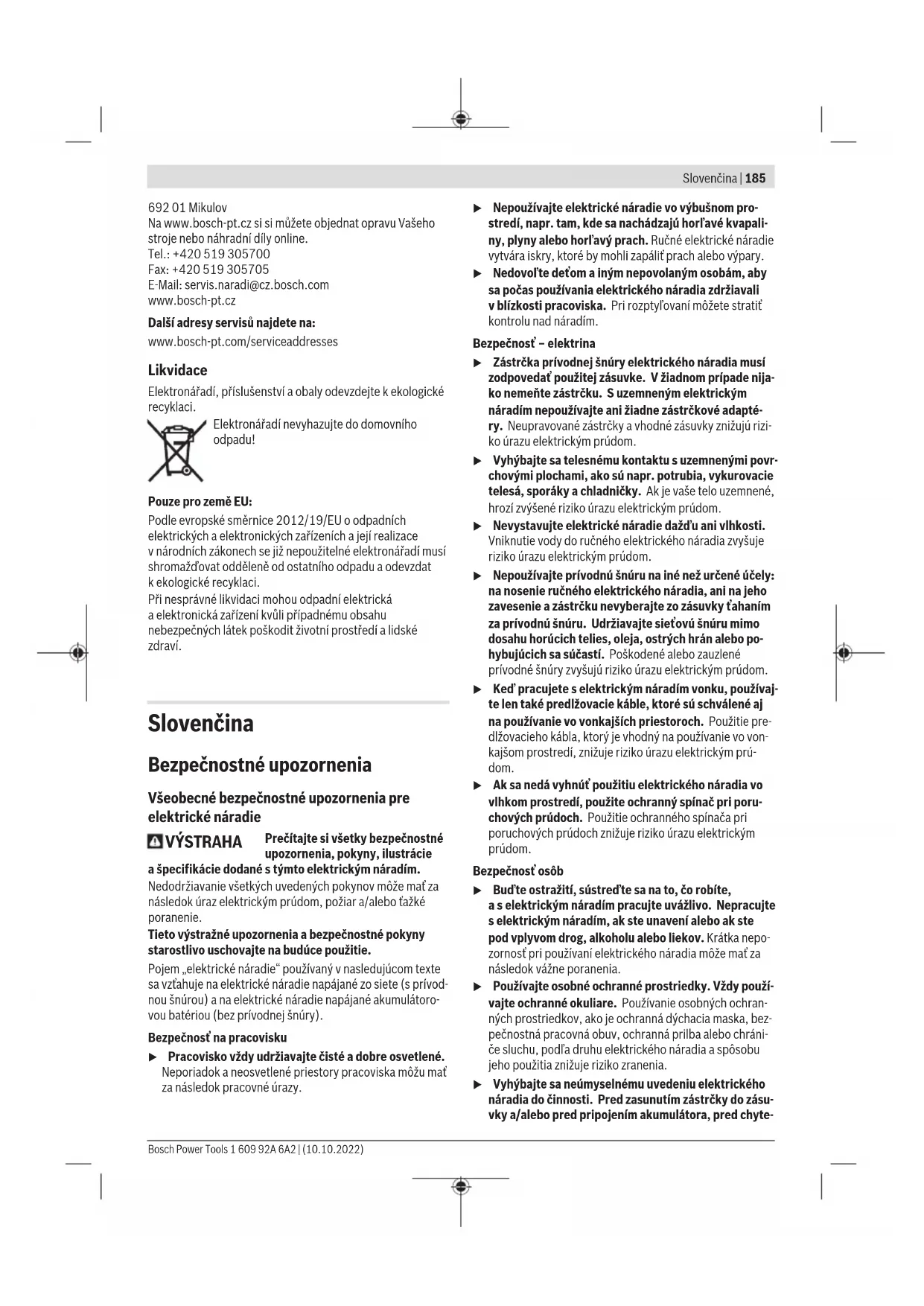

NÁVOD NA OBSLUHU GWX 17125 PSB Professional BOSCH

(21) Fíbrový kotouč X-LOCK

(5) Prachový filter(GWX 17-125 S / GWX 17-125 PSB) (6) Nastavovacie koliesko predvoľby otáčok (7) Vypínač(GWX17-125PSB) (8) Odisťovacia páčka pre vypínač(GWX17-125PSB) (9) Štandardná prídavná rukoväť (izolovaná úchopová plocha)

(10) Prídavná rukoväť tlmiaca vibrácie (izolovaná úcho- pová plocha) (11) Ochranný kryt na brúsenie (12) X-LOCK brúsny kotúč/vejárovitý brúsny kotúč

(17) X-LOCK diamantový rezací kotúč

(20) X-LOCK oporný tanier pre fíbrový brúsny kotúč

(21) X-LOCK fíbrový kotúč

(22) X-LOCK spona pre fíbrové kotúče

(24) X-LOCK kužeľová kefa

Vyobrazené alebo opísané príslušenstvo nepatrí do štan- dardného rozsahu dodávky. Kompletné príslušenstvo náj- dete vnašom sortimente príslušenstva. Technické údaje Uhlová brúska GWX 14-125 S GWX 17-125 S GWX 17-125 PSB Vecné číslo 3601GD21.. 3601GD23.. 3601GD37.. Menovitý príkon W 1400 1700 1700 Výkon W 830 1010 1010 Menovité voľnobežné otáčky

ot/min 11500 11500 11500 Rozsah nastavenia otáčok ot/min 2800–11500 2800–11500 2800–11500 Max. priemer brúsneho kotúča/priemer gumeného brúsneho taniera mm 125 125 125 Predvoľba otáčok ● ● ● Ochrana pred opätovným spustením ● ● ● Pozvoľný rozbeh ● ● ● Konštantná elektronika ● ● ● Vypnutie pri spätnom ráze ● ● ● Dobehová brzda – – ● Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)190 | Slovenčina Uhlová brúska GWX 14-125 S GWX 17-125 S GWX 17-125 PSB Vypínanie pri náraze – – ● Hmotnosť podľa EPTA-Procedure01:2014

kg 2,2–2,5 2,2–2,5 2,3–2,6 Trieda ochrany / II / II / II A) Menovité voľnobežné otáčky podľa ENIEC62841-2-3 pre výber vhodného pracovného nástroja. Skutočné voľnobežné otáčky nesmú pre- kročiť menovité voľnobežné otáčky apreto sú nižšie.

Vzávislosti od použitého ochranného krytu ((13),(11),(15)) apoužitej prídavnej rukoväti ((9),(10)) Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach avo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lí- šiť. Informácia ohlučnosti/vibráciách GWX 14-125 S GWX 17-125 S GWX 17-125 PSB 3601GD21.. 3601GD23.. 3601GD37.. Hodnoty emisií hluku zistené podľaENIEC62841-2-3. Úroveň hluku elektrického náradia pri použití váhového filtra Aje typicky Hladina akustického tlaku Hladina akustického výkonu NeistotaK Noste prostriedky na ochranu sluchu! dB(A) dB(A)

Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistotaKzistená podľaENIEC62841-2-3: Brúsenie povrchu arozbrusovanie:

3,4 1,5 3,6 1,5 5,0 1,5 A) Merané spolotvrdým oporným tanierom Brúsenie tenkých plechov alebo iných ľahko vibrujúcich materiálov sveľkou plochou môže spôsobiť zvýšenie hodnoty emisií hluku až o15dB. Po- mocou vhodných ťažkých tlmiacich rohoží možno znížiť zvýšenú hlučnosť. Zvýšenú hlučnosť je nutné zohľadniť pri posúdení rizík hlučnosti atiež pri výbere vhodných prostriedkov na ochranu sluchu. Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Ochrana pred opätovným spustením Ochrana pred opätovným spustením zabraňuje nekontrolo- vanému spusteniu elektrického náradia po prerušení dodáv- ky elektrického prúdu. Na opätovné uvedenie do prevádzky dajte vypínač (4) do vypnutej pozície aznovu zapnite elektrické náradie. Pozvoľný rozbeh Elektronicky regulovaný pozvoľný rozbeh obmedzuje krútiaci moment pri zapnutí aumožňuje plynulý rozbeh elektrického náradia. Upozornenie: Ak sa elektrické náradie rozbehne hneď po zapnutí splnými otáčkami, pozvoľný rozbeh aochrana pred opätovným spustením sú pokazené. Elektrické náradie je nutné bezodkladne zaslať zákazníckemu servisu, adresu si pozrite vodseku „Zákaznícky servis aporadenstvo ohľadne použitia“. 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsSlovenčina | 191 Konštantná elektronika Konštantná elektronika udržiava počet otáčok pri voľnobehu apri zaťažení na približne rovnakej úrovni, atým zabezpeču- je rovnomerný pracovný výkon náradia. Vypnutie pri spätnom ráze Pri náhlom ráze elektrického náradia, napr. za- blokovaní vreze, sa prívod prúdu kmotoru elektronicky preruší. Na opätovné uvedenie do prevádzky dajte vypínač (4) do vypnutej pozície aznovu zapnite elektrické náradie. Dobehová brzda X-LOCK (GWX17-125PSB) Elektrické náradie má elektronickú dobehovú brzdu. Pri vypnutí elektrického náradia alebo pri prerušení prívodu elektrického prúdu sa náradie vpriebehu niekoľko málo sekúnd za- staví. Ak sa aktivuje vypnutie pri náraze alebo vypnutie pri spätnom ráze, elektrické náradie sa zabrzdí ešte rýchlejšie. Vypínanie pri náraze (GWX17-125PSB) DROP CONTROL Integrované vypnutie pri náraze vypne elektric- ké náradie, hneď ako spadne na zem. Predvoľba otáčok Nastavovacím kolieskom predvoľby otáčok(6) môžete potrebné otáčky predvoliť aj počas prevádzky, ak nie je namontovaný prachový filter(5). Vopačnom prípade prachový filter(5) odoberte. Údaje vnasledujúcej tabuľke sú odporúčanými hodnota- mi. Materiál Použitie Pracovný nástroj Poloha nastavovacieho kolies-

Kov Odstraňovanie farby Brúsny list 2−3 Kov Brúsenie kefou, odstraňovanie hrdze Miskovitá kefa, brúsny papier 3 Nehrdzavejúca oceľ Brúsenie Brúsny kotúč/fíbrový kotúč 4−6 Kov Obrusovanie nahrubo Brúsny kotúč 6 Kov Rezanie Rezací kotúč 6 Kameň Rezanie Diamantový rezací kotúč 6 u Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektric- kom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť arozletieť. Stupeň predvoľby otáčok [ot/min]

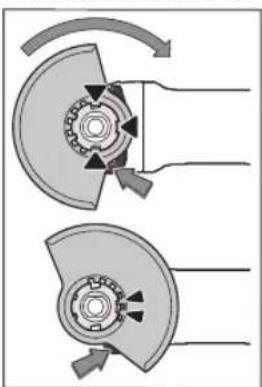

Uvedené hodnoty stupňov otáčok sú orientačné. Montáž Montáž ochranného zariadenia u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bez- odkladne zaslať zákazníckemu servisu. Adresu si pozrite vodseku „Zákaznícka služba a poradenstvo ohľadom použi- tia“. Ochranný kryt na brúsenie Ochranný kryt (11) položte na uchytenie na elektrickom náradí tak, aby sa kódovacie narážky ochranného krytu zhodovali suchytením. Stlač- te apritom držte odisťovaciu páčku (1). Ochranný kryt (11) položte na krk vretena tak, aby okraj ochranného krytu dosadal na prírubu elektrického náradia aochranný kryt otáčajte, kým zreteľne počuteľne nezapad- ne. Nastavte polohu ochranného Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)192 | Slovenčina krytu (11) podľa požiadaviek príslušnej práce. Zatlačte na odisťovaciu páčku (1) nahor aotočte ochranný kryt (11) do požadovanej polohy. u Nastavte ochranný kryt (11) vždy tak, aby obidva vý- stupky odisťovacej páčky (1) zapadali do príslušných výrezov ochranného krytu (11). u Ochranný kryt (11) nastavte tak, aby sa zabránilo od- lietavaniu iskier do smeru obsluhujúcej osoby. u Ochranný kryt (11) sa smie otočiť len pri aktivovaní odisťovacej páčky (1) ! Vopačnom prípade sa elektric- ké náradie nesmie vžiadnom prípade používať ďalej amusí sa odovzdať na opravu do zákazníckeho ser- visu. Upozornenie: Kódovacie výstupky na ochrannom kryte (11) zaistia, že sa na elektrické náradie dá namontovať len vhod- ný ochranný kryt. Ochranný kryt na rezanie u Pri rezaní vždy používajte ochranný kryt na rezanie(13) alebo ochranný kryt na brúsenie (11) spolu skrytom na rezanie (15). u Pri rezaní do kameňa sa postarajte odostatočné odsá- vanie prachu. Ochranný kryt na rezanie(13) sa montuje tak ako ochranný kryt na brúsenie(11). Kovový kryt na rezanie Namontujte kovový kryt na rezanie(15) na ochranný kryt na brúsenie(11) (pozriobrázokA): Vyklopte prídržné ramien- ko dozadu (➊). Nasuňte kryt(15) na ochranný kryt na brúsenie (11) (➋). Pritlačte prídržné ramienko pevne na ochranný kryt(11) (➌). Pri demontáži (pozriobrázokB) stlačte gombík na prídrž- nom ramienku (➊) avyklopte ho dozadu (➋). Stiahnite kryt(15) zochranného krytu(11) (➌). Plastový kryt na rezanie Nasuňte plastový kryt na rezanie(15) na ochranný kryt na brúsenie(11) (pozriobrázokC). Kryt(15) počuteľne avidi- teľne zaskočí do ochranného krytu(11). Pri demontáži (pozriobrázokD) odistite kryt(15) na ochrannom kryte(11) (➊) vľavo alebo vpravo akryt stiah- nite (➋). Odsávací kryt na rezanie svodiacimi sánkami Odsávací kryt na rezanie svodiacimi saňami(27) sa montuje tak ako ochranný kryt na brúsenie. Upevnením prídavnej rukoväti(9)/(10) pomocou strmeňa odsávacieho krytu na telo prevodovky sa elektrické náradie pevne spojí sodsávacím krytom. Na odsávací kryt svodiaci- mi saňami(27) môžete pripojiť vhodný vysávač Bosch. Na- saďte pritom saciu hadicu sodsávacím adaptérom na prí- slušný upevňovací nátrubok odsávacieho krytu. Upozornenie: Trenie, ktoré vzniká pri odsávaní kvôli prítom- nosti prachu vsacej hadici avpríslušenstve, spôsobuje vznik elektrostatického náboja, ktorý môže používateľ pocítiť ako statický výboj (vzávislosti od podmienok okolia ajeho fyzi- ologického stavu). Bosch vo všeobecnosti odporúča použí- vať na vysávanie jemného prachu asuchých materiálov anti- statickú saciu hadicu (príslušenstvo). Ochrana rúk u Pri práci sgumeným brúsnym tanierom(20) alebo smiskovitou kefou/kužeľovou kefou/diamantovou vŕ- tacou korunkou vždy namontujte ochranu rúk (19). Ochranu rúk (19) upevnite sprídavnou rukoväťou (9). Štandardná prídavná rukoväť/prídavná rukoväť tlmiaca vibrácie Naskrutkujte prídavnú rukoväť(9)/(10) podľa spôsobu práce vpravo alebo vľavo na hlavu prevodovky. u Elektrické náradie používajte iba sprídavnou rukovä- ťou (9)/(10). u Elektrické náradie prestaňte používať, keď je prídav- ná rukoväť (9)/(10) poškodená. Na prídavnej rukoväti(9)/(10) nerobte žiadne úpravy. Prídavná rukoväť tlmiaca vibrácie(10) umožňuje prácu smenšími vibráciami atak zabezpečuje príjem- nejšiu abezpečnú prácu. Montáž ademontáž brúsnych nástrojov Pri pracovných nástrojoch X-LOCK dodržujte zvláštne montážne pokyny. u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Nedotýkajte sa brúsnych arezacích kotúčov, kým ne- ochladnú. Kotúče sú pri práci veľmi horúce. u Používajte len originálne pracovné nástroje X-LOCK, ktoré majú logo X-LOCK. Len soriginálnymi pracovnými nástroj- mi X-LOCK bude zaistené, že sa dodrží upínacia hrúbka max. 1,6mm. Väčšia upínacia hrúbka môže spôsobiť, že upnutie nebude bezpečné, následkom čoho by sa mohol pracovný nástroj uvoľniť. u Pracovné nástroje X-LOCK si nevyžadujú prídavnú upí- naciu aopornú prírubu. u Dbajte na to, aby použité náradie aupínanie neboli zdeformované aboli bez nečistôt ačastíc prachu. Zohľadnite rozmery brúsnych nástrojov. Zabezpečte, aby obidve X-LOCK západky boli otvorené (po- zri nasledujúci obrázok), prv než namontujete pracovný ná- stroj X-LOCK. Vprípade potreby vyčistite oblasť medzi obidvomi západka- mi X-LOCK. Montáž brúsneho nástroja ➊ Brúsny/rezací/vejárovitý brúsny kotúč položte vycentro- vane, paralelne sdosadacou plochou asprávnou stranou nahor na X-LOCK upínanie. ➋ Zatlačte kotúč vsmere upínania.

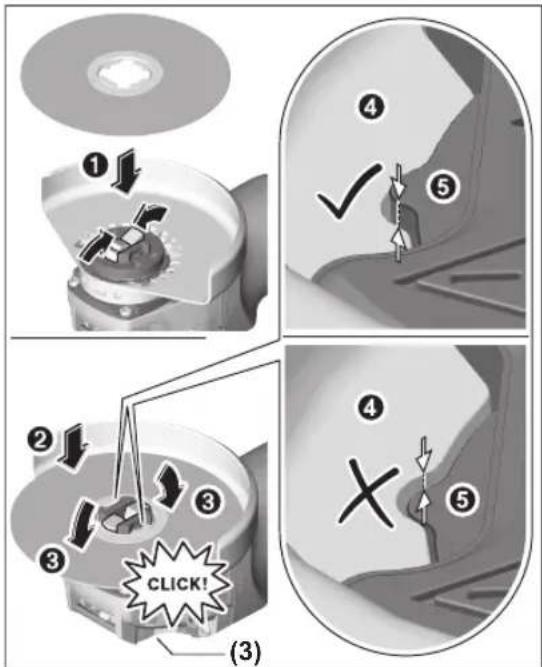

Kotúč počuteľne zapadne. Neaktivujte páčku (3). 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsSlovenčina | 193 (3) u Po montáži skontrolujte, či hrana brúsneho nástroja

) nie je vyššie ako referenčná plocha (

), aby bola správne namontovaná. Ak je hrana vyššie, upínanie sa musí vyčistiť alebo brúsny nástroj sa nesmie použiť. Pred demontážou brúsneho/rezacieho/vejárovitého brúsneho kotúča: Zabezpečte, aby sa elektrické náradie za- stavilo. Demontáž brúsneho nástroja

Otvorte páčku (3). ➋ Brúsny/rezací kotúč/vejárovitý brúsny kotúč sa uvoľní. ➌ Brúsny/rezací kotúč/vejárovitý brúsny kotúč sa môže vybrať. (3) (3) Schválené brúsne nástroje Môžete používať všetky brúsne nástroje vymenované vtomto návode na používanie. Prípustné otáčky [ot/min] alebo obvodová rýchlosť [m/s] používaných brúsnych nástrojov musia zodpovedať minimál- ne údajom vnasledujúcej tabuľke. Preto venujte pozornosť prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja. max. [mm] [mm] [°] D b s d α [min

EÚ vyhlásenie ozhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snasledujúcimi normami: Technické podklady má spoločnosť: * Uhlová brúska Vecné číslo
