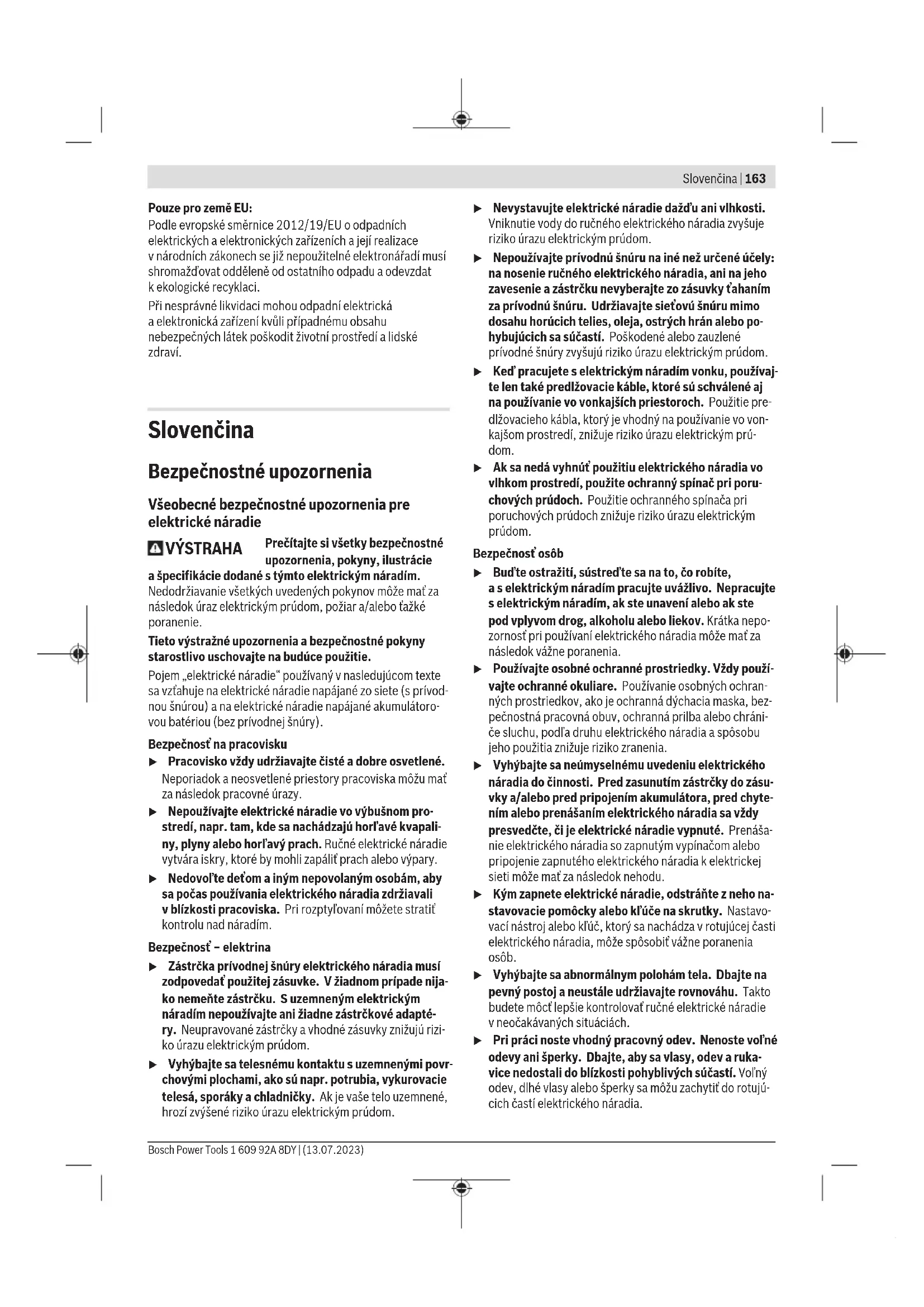

NÁVOD NA OBSLUHU GWS 12-115 Professional BOSCH

(5) Prídavná rukoväť (izolovaná úchopová plocha) (6) Odsávací kryt na brúsenie

(9) Kryt na rezanie (10) Upínacia príruba sO-krúžkom (11) Miskovitý kotúč zo spekaného karbidu

(16) Diamantový rezací kotúč

(19) Kolíkový kľúč pre upínaciu/okrúhlu maticu (20) Rukoväť (izolovaná úchopová plocha) (21) Brúsne vreteno (22) Ochrana rúk

Vyobrazené alebo opísané príslušenstvo nepatrí do štan- dardného rozsahu dodávky. Kompletné príslušenstvo náj- dete vnašom sortimente príslušenstva. Technické údaje Uhlová brúska GWS 12-115 GWS 12-125 Vecné číslo 3601CA61.. 3601CA61.. Menovitý príkon W 1200 1200 Výkon W 690 690 Menovité voľnobežné otáčky

Max. priemer brúsneho kotúča/priemer gumeného brúsneho ta- niera mm 115 125 Závit brúsneho vretena M14 M14 Max. dĺžka závitu brúsneho vretena mm 22 22 Ochrana pred opätovným spustením ● ● Hmotnosť podľa EPTA-Procedure01:2014

kg 2,0–2,2 2,0–2,4 Trieda ochrany / II / II A) Menovité voľnobežné otáčky podľa ENIEC62841-2-3 pre výber vhodného pracovného nástroja. Skutočné voľnobežné otáčky nesmú pre- kročiť menovité voľnobežné otáčky apreto sú nižšie.

Vzávislosti od použitého ochranného krytu ((8),(7),(9)) apoužitej prídavnej rukoväti ((5),(4)) Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach avo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lí- šiť. Hodnoty sa môžu líšiť podľa výrobku azávisia od podmienok použitia aprostredia. Ďalšie informácie na adrese www.bosch-professional.com/wac. Informácia ohlučnosti/vibráciách Hodnoty hlučnosti zistené podľa ENIEC62841-2-3. Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: 94dB(A); úroveň akustického výkonu 102dB(A). Neistota K= 3dB. Bosch Power Tools 1 609 92A 8DY | (13.07.2023)168 | Slovenčina Noste prostriedky na ochranu sluchu! Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistotaKzistená podľa ENIEC62841-2-3: Brúsenie povrchov (hrubovanie) arozbrusovanie:

Brúsenie tenkých plechov alebo iných ľahko vibrujúcich materiálov sveľkou plochou môže spôsobiť zvýšenie hodnoty emisií hluku až o15dB. Pomocou vhodných ťažkých tlmiacich rohoží možno znížiť zvýšenú hlučnosť. Zvýšenú hlučnosť je nutné zohľadniť pri posúdení rizík hlučnosti atiež pri výbere vhodných prostriedkov na ochranu sluchu. Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Ochrana pred opätovným spustením Ochrana pred opätovným spustením zabraňuje nekontrolo- vanému spusteniu elektrického náradia po prerušení dodáv- ky elektrického prúdu. Na opätovné uvedenie do prevádzky dajte vypínač (3) do vypnutej pozície aznovu zapnite elektrické náradie. Montáž Montáž ochranného zariadenia u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bez- odkladne zaslať zákazníckemu servisu. Adresu si pozrite vodseku „Zákaznícka služba a poradenstvo ohľadom použi- tia“. Ochranný kryt na brúsenie Ochranný kryt (7) položte na uchyte- nie na elektrickom náradí tak, aby sa kódovacie narážky ochranného krytu zhodovali suchytením. Stlačte apri- tom držte odisťovaciu páčku (1). Ochranný kryt (7) položte na krk vre- tena tak, aby okraj ochranného krytu dosadal na prírubu elektrického nára- dia aochranný kryt otáčajte, kým zre- teľne počuteľne nezapadne. Nastavte polohu ochranného krytu (7) podľa požiadaviek príslušnej práce. Zatlačte na odisťovaciu páčku (1) nahor aotočte ochranný kryt (7) do požadovanej polohy. u Nastavte ochranný kryt (7) vždy tak, aby obidva vý- stupky odisťovacej páčky (1) zapadali do príslušných výrezov ochranného krytu (7). u Ochranný kryt (7) nastavte tak, aby sa zabránilo od- lietavaniu iskier do smeru obsluhujúcej osoby. u Ochranný kryt(7) sa smie dať otočiť vsmere otáčania príslušenstva iba pri aktivovaní odisťovacej páčky(1) ! Vopačnom prípade sa elektrické náradie nesmie vžiadnom prípade používať ďalej amusí sa odovzdať na opravu do zákazníckeho servisu. Upozornenie: Kódovacie výstupky na ochrannom kryte (7) zaistia, že sa na elektrické náradie dá namontovať len vhod- ný ochranný kryt. Odsávací kryt na brúsenie Na dosiahnutie minimálnej prašnosti pri brúsení farieb, lakov aplastov vspojení smiskovitými brúsnymi kotúčmi zo spekaného karbidu(11) môžete použiť odsávací kryt(6). Odsávací kryt(6) nie je vhodný na opracovávanie kovov. Na odsávací kryt(6) môžete pripojiť vhodný vysávač Bosch. Nasaďte pritom saciu hadicu sodsávacím adaptérom na prí- slušný upevňovací nátrubok odsávacieho krytu. Ochranný kryt na rezanie u Pri rezaní vždy používajte ochranný kryt na rezanie(8) alebo ochranný kryt na brúsenie (7) spolu skrytom na rezanie (9). u Pri rezaní do kameňa sa postarajte odostatočné odsá- vanie prachu. Ochranný kryt na rezanie(8) sa montuje tak ako ochranný kryt na brúsenie(7). Kovový kryt na rezanie Namontujte kovový kryt na rezanie(9) na ochranný kryt na brúsenie(7) (pozriobrázokA): Vyklopte prídržné ramienko dozadu (➊). Nasuňte kryt(9) na ochranný kryt na brúsenie (7) (➋). Pritlačte prídržné ramienko pevne na ochranný kryt(7) (➌). Pri demontáži (pozriobrázokB) stlačte gombík na prídrž- nom ramienku (➊) avyklopte ho dozadu (➋). Stiahnite kryt(9) zochranného krytu(7) (➌). 1 609 92A 8DY | (13.07.2023) Bosch Power ToolsSlovenčina | 169 Plastový kryt na rezanie Nasuňte plastový kryt na rezanie(9) na ochranný kryt na brúsenie(7) (pozriobrázokC). Kryt(9) počuteľne aviditeľ- ne zaskočí do ochranného krytu(7). Pri demontáži (pozriobrázokD) odistite kryt(9) na ochran- nom kryte(7) (➊) vľavo alebo vpravo akryt stiahnite (➋). Odsávací kryt na rezanie svodiacimi sánkami Odsávací kryt na rezanie svodiacimi saňami(30) sa montuje tak ako ochranný kryt na brúsenie. Upevnením prídavnej rukoväti(5)/(4) pomocou strmeňa od- sávacieho krytu na telo prevodovky sa elektrické náradie pevne spojí sodsávacím krytom. Na odsávací kryt svodiaci- mi saňami(30) môžete pripojiť vhodný vysávač Bosch. Na- saďte pritom saciu hadicu sodsávacím adaptérom na prí- slušný upevňovací nátrubok odsávacieho krytu. Upozornenie: Trenie, ktoré vzniká pri odsávaní kvôli prítom- nosti prachu vsacej hadici avpríslušenstve, spôsobuje vznik elektrostatického náboja, ktorý môže používateľ pocítiť ako statický výboj (vzávislosti od podmienok okolia ajeho fyzi- ologického stavu). Bosch vo všeobecnosti odporúča použí- vať na vysávanie jemného prachu asuchých materiálov anti- statickú saciu hadicu (príslušenstvo). Ochrana rúk u Pri práci sgumeným brúsnym tanierom(23) alebo smiskovitou kefou/kužeľovou kefou/diamantovou vŕ- tacou korunkou vždy namontujte ochranu rúk (22). Ochranu rúk(22) upevnite sprídavnou rukoväťou(5)/(4). Štandardná prídavná rukoväť/prídavná rukoväť tlmiaca vibrácie Naskrutkujte prídavnú rukoväť(5)/(4) podľa spôsobu práce vpravo alebo vľavo na hlavu prevodovky. u Elektrické náradie používajte iba sprídavnou rukovä- ťou (5)/(4). u Elektrické náradie prestaňte používať, keď je prídav- ná rukoväť (5)/(4) poškodená. Na prídavnej rukoväti(5)/(4) nerobte žiadne úpravy. Prídavná rukoväť tlmiaca vibrácie(4) umožňuje prácu smenšími vibráciami atak zabezpečuje príjemnejšiu abez- pečnú prácu. Montáž brúsnych nástrojov u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Nedotýkajte sa brúsnych arezacích kotúčov, kým ne- ochladnú. Kotúče sú pri práci veľmi horúce. Vyčistite brúsne vreteno (21) avšetky diely, ktoré treba na- montovať. Na upnutie auvoľnenie brúsnych nástrojov stlačte aretačné tlačidlo vretena (2), aby sa brúsne vreteno zaaretovalo. u Aretačné tlačidlo vretena aktivujte len pri stojacom brúsnom vretene. Inak sa môže elektrické náradie po- škodiť. Brúsny/rezací kotúč Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru musí byť vhodný pre upínaciu prírubu. Nepoužívajte žiadne adaptéry alebo redukčné prvky. Pri použití diamantových rezacích kotúčov dbajte na to, aby sa šípka pre smer otáčania na diamantovom rezacom kotúči asmer otáčania elektrického náradia (pozrite si šípku pre smer otáčania na hlave prevodovky) zhodovali. Poradie montáže možno vidieť na grafickej strane. Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upí- naciu maticu (17) adotiahnite ju kolíkovým kľúčom. (pozri „ Rýchloupínacia matica “, Stránka169). u Po ukončení montáže brúsneho nástroja, pred zapnu- tím ešte skontrolujte, či je brúsny nástroj správne na- montovaný ači sa dá voľne otáčať. Uistite sa, že sa brúsny nástroj nedotýka ochranného krytu ani iných častí. Vupínacej prírube (10) je okolo vy- streďovacieho prstenca vložená plastová časť (O-krúžok). Ak O- krúžok chýba alebo ak je po- škodený, musí sa upínacia príruba (10) pred ďalším používaním bezpod- mienečne vymeniť. Rýchloupínacia matica Na jednoduchú výmenu brúsneho nástroja bez použitia ďal- ších nástrojov môžete namiesto upínacej matice (17) použiť rýchloupínaciu maticu (18). u Rýchloupínacia matica (18) sa smie používať len pre brúsne alebo rezacie kotúče. Používajte iba bezchybnú, nepoškodenú rýchloupínaciu maticu (18). Pri naskrutkovávaní dávajte pozor na to, aby strana spopisom rýchloupínacej matice (18) nesmerovala kbrúsnemu kotúču; šípka musí smerovať na indexovú značku (31). (31) Na zaaretovanie brúsneho vretena stlačte aretačné tlačidlo vretena (2). Na dotiahnutie rýchloupínacej matice otáčajte silou brúsny kotúč vsmere chodu hodinových ručičiek. Bosch Power Tools 1 609 92A 8DY | (13.07.2023)170 | Slovenčina Riadne upevnenú, nepoškodenú rých- loupínaciu maticu môžete povoliť ru- kou, otáčaním ryhovaného krúžka oproti smeru chodu hodinových ruči- čiek. Zaseknutú rýchloupínaciu maticu nikdy nepovoľujte kliešťami, ale použite kolíkový kľúč. Nasaďte kolíkový kľúč tak, ako je to zobrazené na obrázku. Schválené brúsne nástroje Môžete používať všetky brúsne nástroje vymenované vtomto návode na používanie. Prípustné otáčky [ot/min] alebo obvodová rýchlosť [m/s] používaných brúsnych nástrojov musia zodpovedať minimál- ne údajom vnasledujúcej tabuľke. Preto venujte pozornosť prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja. max. [mm] [mm] D b s d α [min

EÚ vyhlásenie o zhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snasledujúcimi normami: Technické podklady má spoločnosť: * Uhlová brúska Vecné číslo
