| Typ produktu | Uhlová brúska |
| Značka | Bosch |
| Model | GWS 12V-76 c |
| Napájanie | Lítium-iónová batéria 12 V |
| Menovité napätie | 12 V |
| Menovité otáčky | 19500 ot/min |
| Maximálny priemer kotúča | 76 mm |
| Priemer otvoru | 10 mm |
| Hmotnosť (podľa EPTA, bez batérie) | 0,70 – 0,90 kg |
| Odporúčané batérie | GBA 12V... |
| Odporúčané nabíjačky | GAL 12..., GAX 18... |
| Odporúčaná teplota okolia pri nabíjaní | 0 °C ... +35 °C |
| Povolená teplota okolia (používanie a skladovanie) | -20 °C ... +50 °C |
| Hladina akustického tlaku (EN 60745) | 75 dB(A) (neistota K=3 dB) |
| Vibrácie (brúsenie, EN 60745) | a_n = 13,5 m/s², K = 1,5 m/s² |
| Hlavné funkcie | Brúsenie (odhrotovanie), rezanie, brúsenie, kefovanie, leštenie (podľa príslušenstva) |
| Rukoväť | Izolovaná úchopová plocha |
| Ochrana | Špeciálny ochranný kryt na brúsenie a rezanie, ochrana proti preťaženiu a prehriatiu (indikátor LED) |
| Údržba a čistenie | Pravidelne čistite vetracie štrbiny, skladujte a zaobchádzajte s príslušenstvom opatrne |
| Náhradné diely a opraviteľnosť | Popredajný servis Bosch, náhradné diely dostupné na www.bosch-pt.com |
| Obsah návodu | 273 strán, dostupný vo viacerých jazykoch (FR, EN, DE, atď.) |
Často kladené otázky - GWS 12V-76 c BOSCH
Otázky používateľov k GWS 12V-76 c BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Mlynček na kávu vo formáte PDF zadarmo! Nájdite svoj návod GWS 12V-76 c - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GWS 12V-76 c značky BOSCH.

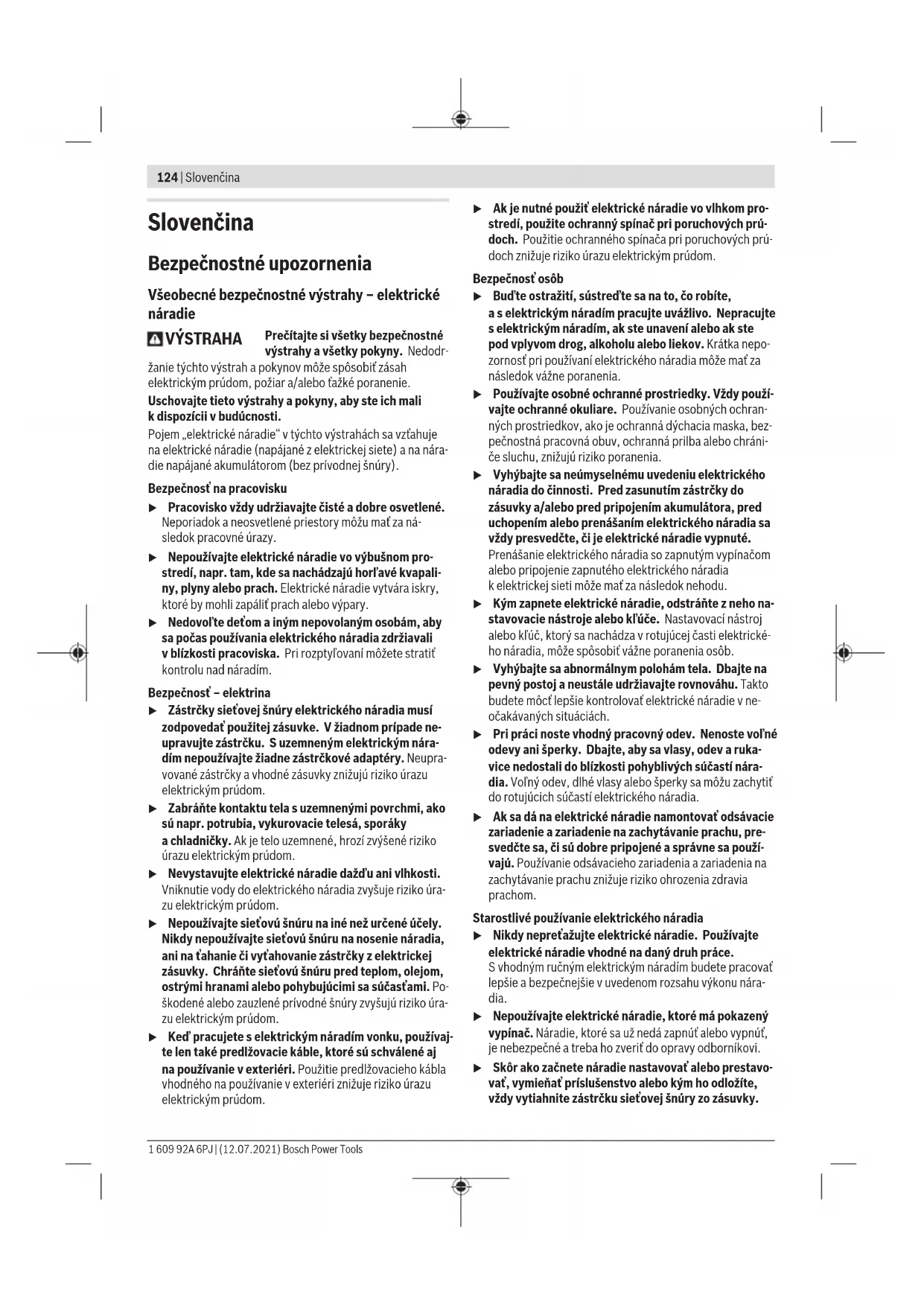

NÁVOD NA OBSLUHU GWS 12V-76 c BOSCH
sk Pôvodný návod na použitie
Slovenčina.... Stránka 124
Popis výrobku a výkonu
Brusný nástroj Materiál
Carbide Multi Wheel
Brusný nástroj Materiál
Expert for Inox Ušlechtilá ocel, ocel
Bezpečnostné upozornenia
Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodr
žanie týchto výstrah a pokynov môže spôsobit zásah elektrickým prúdom, požiar a/alebo tažké poranenie.
Pojem „elektrické náradie“ v týchto výstrahách sa vzťahuje na elektrické náradie (napájané z elektrickej siete) a na náradie napájané akumulátorom (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory môžu mať za následok pracovné úrazy.
▶ Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré by mohli zapálít prach alebo výpary.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčky sieťovej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade neupravujte zástrčku. S uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte sieťovú šnúru na iné než určené účely. Nikdy nepoužívajte sieťovú šnúru na nosenie náradia, ani na tahanie či vytahovanie zástrčky z elektrickej zásuvky. Chránte sieťovú šnúru pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa súčastami. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie v exteriéri. Použitie predlžovacieho kábla vhodného na používanie v exteriéri znižuje riziko úrazu elektrickým prúdom.
Ak je nutné použit' elektrické náradie vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred uchopením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté.
Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie nástroje alebo klůče. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobít vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčť lepšie kontrolovať elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí náradia. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich súčastí elektrického náradia.
Ak sa dá na elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne sa používajú. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára-
dia.
▶ Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
▶ Skôr ako začnete náradie nastavovat' alebo prestavovat', vymieňat' príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky.
Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Vykonávajte pravidelnú údržbu elektrického náradia. Kontrolujte, či pohyblivé súčasti bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit. Nedostatočná údržba elektrického náradia spôsobila mnoho úrazov.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovať sa a ľahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viesť k nebezpečným situáciám.
Starostlivé používanie akumulátorového náradia
Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kovovými predmetmi, napr. kancelárskymi spinkami, mincami, klůčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobít' skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo požiar.
Z akumulátora môže pri nesprávnom používaní vyte- kať kvapalina. Vyhýbajte sa kontaktu s touto kvapali- nou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl’adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po- kožky alebo popáleniny.
Servis
▶ Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Bezpečnostné pokyny spoločné pre brúšenie a abrazívne rozbrusovanie
Toto elektrické náradie slúži ako brúska alebo nástroj na rezanie. Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím. Zanedbanie dodržiavania všetkých uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo tažké poranenie.
Toto elektrické náradie sa neodporúča na brúšenie, použitie s drôtenou kefou alebo leštenie. Činnosti, na ktoré nie je určené toto elektrické náradie, môžu ohroziť zdravie a spôsobíť zranenia osób.
Nepoužívajte príslušenstvo, ktoré nie je špeciálne navrhnuté a odporúčané výrobcom náradia. Hoci príslušenstvo možno pripojiť na vaše elektrické náradie, nezaručuje to bezpečné používanie.
▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektrickom náradi. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.
▶ Priemer otvoru kotúča a prírub musia zodpovedat priemeru vretena elektrického náradia. Príslušenstvo nesprávnych rozmerov sa nedá vhodne chránit alebo ovládat.
▶ Pri montáži pomocou závitu musí mat rovnaký závit ako vreteno brúsky. Pri príslušenstve namontovanom pomocou príruby musí byt otvor príslušenstva zhodný s otvorom príruby. Príslušenstvo, ktoré nie je zhodné s montážnym mechanizmom elektrického náradia, nie je vyvážené, nadmerne vibruje a môže spôsobit stratu kontroly nad náradím.
Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo ako napr. brúsne kotúče, či nie sú vyštiepené a prasknuté; brúsne taniere, či nie sú prasknuté, zodraté alebo nadmerne opotrebované alebo či drôtené kefy nemajú volné alebo prasknuté drôty. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte ho, či nie je poškodené, alebo použite nepoškodené príslušenstvo. Po kontrole a inštalácii príslušenstva zaujmite vy aj okolostojace osoby polohu v dostatočnej vzdialenosti od rotujúceho príslušenstva a na jednu minútu nechajte bežať nezaťažené elektrické náradie pri maximálnych otáčkach. Poškodené príslušenstvo sa počas tejto skúšky obyčajne rozpadne.
Používajte osobné ochranné prostriedky. V závislosti od vykonávanej práce používajte ochranný štít na tvár alebo ochranné okuliare. Podl'a potreby používajte respirátor proti prachu, chrániče sluchu, rukavice a pracovnú zásteru schopnú zachytit' drobné brúsivo alebo úlomky obrobku. Ochrana očí musí byť schopná zachytit' lietajúce úlomky uvoľnené pri rôznych činnostiach. Maska proti prachu alebo respirátor musia dokázať odfiltrovať častice vznikajúce pri práci. Dlhodobé vystave-
nie pôsobeniu intenzívneho hluku môže spôsobit' stratu sluchu.
▶ Okolostojace osoby sa musia nachádzať v bezpečnej vzdialenosti od pracoviska. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo odlome-ného príslušenstva môžu odletieť a spôsobit zranenie aj na väčšiu vzdialenost od miesta vykonávania činnosti.
Nikdy neodkladajte elektrické náradie, kým sa príslušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytit o povrch a vymknút sa spod vašej kontroly.
Nespúšťajte elektrické náradie, ak ho držíte pri sebe. Náhodný kontakt s rotujúcim príslušenstvom by mohlo zachytit váš odev a pritiahnuť ho na vaše telo.
Pravidelne čistite vetracie otvory elektrického náradia. Ventilátor motora bude nasávať prach dovnútra náradia a nadmerné hromadenie prachových kovových častíc môže spôsobit úraz elektrickým prúdom.
▶ Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu zapáliť tieto materiály.
Nepoužívajte príslušenstvo vyžadujúce kvapalné chladenie. Používanie vody alebo kvapalných chladiacich prostriedkov môže mať za následok úraz elektrickým prúdom aj so smrtelnými následkami.
Spätný ráz a súvisiace výstrahy
Spätný ráz je náhla reakcia zaseknutého alebo zachyteného rotujúceho kotúča, brúsneho taniera, kefy alebo iného príslušenstva. Zaseknutie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, výsledkom čoho je vystrelenie nekontrolovaného elektrického náradia v smere proti pohybu príslušenstva v mieste kontaktu.
Napríklad, ak brúsny kotúč sa zachytí alebo zasekne do obrobku, hrana kotúča, ktorá vstupuje do miesta zaseknutia, sa môže vnoriť do povrchu materiálu, následkom čoho kotúč vybehne alebo sa vyhodí. Kotúč môže vyskočiť bud’v smere k používatel’ovi alebo od neho, v závislosti od smeru otáčania v mieste dotyku. Brúsne kotúče sa môžu za týchto podmienok zlomiť.
Spätný ráz je výsledkom nesprávneho používania elektrického náradia a/alebo nesprávneho pracovného postupu alebo podmienok, ktorým sa možno vyhnút pri aplikácii nižšie uvedených vhodných preventívnych opatrení.
Elektrické náradie držte pevne a telo a ruky držte tak, aby dokázali zachytit spätný ráz. Vždy používajte pomocnú rukovat, ak sa nachádza na náradí, aby ste mali pod kontrolou spätný ráz alebo reakčný moment pri spúšťaní. Používatel' dokáže pri prijatí vhodných preventívnych opatrení zachytit reakčný moment a spätný ráz.
Ruku nikdy neklad'te do blízkosti rotujúceho príslušenstva. Príslušenstvo môže zasiahnuť vašu ruku v dôsledku spätného rázu.
Nestojte v priestore, kam bude smerovať elektrické náradie vplyvom spätného rázu. Spätný ráz posunie náradie do opačného smeru voči pohybu kotúča v mieste zaseknutia.
▶ Pri práci v rohoch, na ostrých hranách atd'. pracujte s mimoriadnou opatrnost'ou. Zabráňte odskakovaniu a zasekávaniu príslušenstva. Rohy, ostré hrany alebo vol'né konce majú tendenciu zachytit rotujúce príslušenstvo s následkom straty kontroly alebo spätného rázu.
▶ Nepripájajte reťazový pílový kotúč na rezanie dreva alebo zubový pílový kotúč. Takéto kotúče často spôsobujú spätný ráz a stratu kontroly.
Bezpečnostné výstrahy pre brúsenie a abrazívne rozbrusovanie
Používajte len také druhy kotúčov, ktoré sú odporúčané pre vaše elektrické náradie a špecifický chráníč navrhnutý pre zvolený kotúč. Kotúče, pre ktoré nie je navrhnuté elektrické náradie, nemožno vhodne chránit a nie sú bezpečné.
Brúsna plocha kotúčov s vypuklým stredom musí byť umiestnená pod rovinou obruby krytu. Nesprávne na- montovaný kotúč presahujúci rovinu obruby krytu nemôže byť dostatočne chránený.
Kryt musí byť bezpečne pripevnený k elektrickému náradiu a umiestnený tak, aby zaručoval maximálnu bezpečnosť a k používateľovi smerovala najmenšia časť kotúča. Kryt pomáha chránít používateľa pred odletujúcimi úlomkami zlomeného kotúča, náhodným dotykom s kotúčom a iskrami, ktoré by mohli zapálíť odev.
Kotúče sa môžu používať len na odporúčané účely. Napríklad: nebrúste bočnou stranou brúsneho kotúča. Rozbrusovacie kotúče sú určené na obvodové brúšenie, bočné sily pôsobiace na tieto kotúče ich môžu zlomiť.
Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu veľkosť a tvar pre zvolený kotúč.
Správne príruby zabezpečujú podopretie kotúča a znižujú riziko poškodenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu líšit od prírub pre brúsne kotúče.
Nepoužívajte opotrebované kotúče z väčšieho elektrického náradia. Kotúče určené pre väčšie elektrické náradie nie sú vhodné pre vyššie otáčky menšieho náradia a môžu sa roztrhnúť.
Doplnkové bezpečnostné výstrahy týkajúce sa abrazívneho rozbrusovania
Dbajte, aby nedošlo k „zaseknutiu“ rozbrusovacieho kotúča a nepôsobte naň nadmerným tlakom. Nepokúšajte sa rezať do príliš veľkej híbky. Nadmerné namáhanie kotúča zvyšuje zaťaženie a náchylnosť ku krúteniu alebo ohybu kotúča v reze a možnosť spätného rázu alebo roztrhnutia kotúča.
Nestojte v línií rezu ani za rotujúcim kotúčom. Ak sa kotúč v mieste rezu posúva smerom od vás, prípadný spätný ráz môže vystreliť rotujúci kotúč a elektrické náradie priamo na vás.
V prípade zaseknutia kotúča alebo prerušenia rezania z akéhokol'vek dôvodu vypnite elektrické náradie a držte ho až do úplného zastavenia kotúča. Nikdy sa nepokúšajte vyťahovať rozbrusovací kotúč z rezu, pokým sa kotúč pohybuje, pretože by mohlo dôjst k spät-
nému rázu. Zistite príčinu zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo.
▶ Nezačínajte rezat's kotúčom v obrobku. Nechajte kotúč dosiahnuť plné otáčky a opatrne ho zaved'te naspät do rezu. Ak kotúč spustíte v obrobku, môže sa zaseknút, vyskočit alebo spôsobit spätný ráz.
▶ Oporné panely alebo iné nadrozmerné obrobky upevnite tak, aby sa minimalizovalo riziko zovretia kotúča alebo spätného rázu. Veľké obrobky sa zvyknú v dôsledku vlastnej hmotnosti prehýbať. Je nutné podoprieť ich v blízkosti línie rezu a v blízkosti hrán na oboch stranách kotúča.
▶ Pri zanorenom reze do existujúcich stien alebo iných neprehľadných miest postupujte mimoriadne opatrne. Zahlbujúci sa kotúč môže prerezať plynové alebo vodovodné potrubie, elektrickú inštaláciu alebo narazit na objekty, ktoré spôsobia spätný ráz.
Dodatočné bezpečnostné pokyny
Používajte ochranné okuliare.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci vel'mi horúce.
Ked' sa preruší napájanie elektrickým prúdom, napríklad kvôli vybratiu akumulátora, odblokujte vypínač a dajte ho do pozície pre vypnutie. Zabráni sa tak nekontrolovanému opätovnému spusteniu.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnút. Zabezpečte prívod čerstvého vzduchu a v prípade tažkostí vyhl’adajte lekára. Tieto výpary môžu podráždit dýchacie cesty.
Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriat.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.
Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.
Brúsnych kotúčov sa nedotýkajte, kým nevychladnú. Kotúče sú pri práci veľmi horúce.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Elektrické náradie je určené na rezanie a hrubovanie kovových, kamenných a drevených materiálov, plastu, neželezných kovov a dlaždíc bez použitia vody. Pri rezaní je nutné používať špeciálny ochranný kryt.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.
(1) Šípka smeru otáčania na telese náradia
(2) Aretačné tlačidlo vretena
(3) Vypínač
(4) Akumulátor ^a)
(5) Tlačidlo na odistenie akumulátora ^a)
(6) Indikácia stavu nabitia akumulátora
(7) Ochranný kryt na brúsenie
(8) Brúsne vreteno
(9) Rukováť (izolovaná úchopová plocha)
(10) Ochranný kryt na rezanie ^a)
(11) Upínacia skrutka s podložkou
(12) Rezací kotúč ^a)
(13) Kl'úč s vnútorným šesthranom
a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo najdete v našom sortimente príslušenstva.
Technické údaje
| Brúska GWS 12V-76 | ||
| Vecné číslo | 3 601 JF2 0.. | |
| Menovité napätie V= 12 | ||
| Menovité otačky ^A) | min ^1 | 19 500 |
| Max. priemer brúsneho kotúča | mm 76 | |
| Priemer upnutia mm 10 | ||
| Hmotnosť podľa EPTA-Procedure 01:2014 ^B) | kg 0,70–0,90 | |
128 | Slovenčina
Brúska GWS 12V-76
| Odporúčaná teplota pro-stredia pri nabíjaní | °C 0 až +35 |
| Povolená teplota okolia pri prevádzke ^c) a pri skladovaní | °C -20 až +50 |
| Odporúčané akumulátory GBA 12V... | |
| Odporúčané nabíjačky GAL 12... | GAX 18... |
A) Menovité otáčky podl'a normy EN 60745-2-3
B) v závislosti od použitého akumulátora
C) obmedzený výkon pri teplotách <0 °C
Informácia o hlučnosti/vibráciách
Hodnoty emisií hluku zistené podľa EN 60745-2-3.
Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky 75 dB(A). Neistota K = 3 dB. Úroveň hluku pri práci môže prekročit uvedené hodnoty. Noste prostriedky na ochranu sluchu!
Celkové hodnoty vibrácií a _h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60745-2-3:
Brúsenie povrchov (obrusovanie nahrubo): a_n=13,5 m/s^2, K=1,5 m/s^2 ,
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa normovaného meracieho postupu a môže sa použit na vzájomné porovnávanie elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená úroveň vibrácií reprezentuje hlavné spôsoby použitia elektrického náradia. Avšak v takých prípadoch, ked' sa toto ručné elektrické náradie použije na iné druhy použitia, s odlišnými pracovnými nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa úroveň vibrácií od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej zmeny.
Na presný odhad zaťaženia vibráciami by sa mali zohl’adnit’aj doby, počas ktorých je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže výrazne znížit zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite d'alšie bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené lítiovo-iónovému akumulátoru používanému vo vašom elektrickom náradí.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite v nabíjačke.
Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je vd'aka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Ked' je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.
▶ Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodit. Dodržiavajte upozornenia týkajúce sa likvidácie.
Vybratie akumulátora (pozri obrázok A)
Na vybratie akumulátora (4) stlačte odistovacie tlačidlo (5) a akumulátor vytiahnite z elektrického náradia. Nepoužívajte pritom neprimeranú silu.
Indikácia stavu nabitia akumulátora
LED Kapacita
| Trvalé svietenie: 3× zelená 60 – 100 % |
| Trvalé svietenie: 2× zelená 30 – 60 % |
| Trvalé svietenie 1× zelená 10 – 30 % |
| pomalé blikanie 1× zelená 0 – 10 % |
Montáž ochranného zariadenia
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bezodkladne zaslať zákazníckemu servisu. Adresu si pozrite v odseku „Zákaznícka služba a poradenstvo ohľadom použitia“.
Ochranný kryt na brúsenie
▶ Pri brúsení vždy používajte ochranný kryt na brúsenie (7).
Ochranný kryt na rezanie
▶ Pri rezani s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (10).
▶ Pri rezani do kameňa sa postarajte o dostatočné odsávanie prachu.
Montáž ochranného krytu (pozri obrázok B)
Zasúvajte ochranný kryt na rezanie (10) na ochranný kryt na brúsenie (7), kým pevne nezapadne.
Nastavenie ochranného krytu (pozri obrázok B)
Otočte ochranný kryt do želanej pozície a nechajte ochranný kryt zapadnúť. Nevyžaduje sa pritom žiadny nástroj.
Montáž brúsnych nástrojov
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
▶ Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.
Vyčistite brúsne vreteno (8) a všetky diely, ktoré treba na- montovať.
Na upnutie alebo uvol'nenie brúsnych nástrojov posuňte are- tačné tlačidlo vretena (2) smerom dopredu a súčasne otá- čajte brúsny nástroj, aby sa brúsne vreteno zaaretovalo.
- Aretačné tlačidlo vretena aktivujte len pri stojacom brúsnom vretene. Inak sa môže elektrické náradie poškodit.
Brúsny/rezací kotúč
Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru musí byť vhodný pre upínaciu prírubu. Nepoužívajte žiadne adapté alebo redukčné prvky.
Pri použití diamantových rezacích kotúčov dbajte na to, aby sa šípka pre smer otáčania na diamantovom rezacom kotúči a smer otáčania elektrického náradia (pozrite si šípku pre smer otáčania na tele) zhodovali.
Poradie montáže možno vidieť na grafickej strane.
Na uvoľnenie brúsneho/rezacieho kotúča posuňte aretačné tlačidlo vretena (2) smerom dopredu a súčasne otáčajte brúsny/rezací kotúč (12), aby sa brúsne vreteno (8) zaaretovalo (pozri obrázok C1).
Pomocou klúča s vnútorným šesthranom (13) odoberte upínaciu skrutku s podložkou (11) a odoberte brúsny/rezací kotúč (12) (pozri obrázok C2).
Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upínaciu skrutku s podložkou (11). Utahujte skrutku pomocou klúča s vnútorným šesthranom (13) dovtedy, kým podložka skrutky hladko neprilieha na brúsny/rezací kotúč (12) (pozri obrázok C3).
Posuňte potom aretačné tlačidlo vretena (2) znova naspát (pozri obrázok C4).
▶ Po ukončení montáže brúsneho nástroja, pred zapnutím ešte skontrolujte, či je brúsny nástroj správne na-montovaný a či sa dá voľne otáčat’. Uistite sa, že sa brúsny nástroj nedotýka ochranného krytu ani iných častí.
Môžete používať všetky brúsne nástroje vymenované v tomto návode na používanie.
Prípustné otáčky [ot/min] alebo obvodová rýchlost [m/s] používaných brúsnych nástrojov musia zodpovedať minimálne údajom v nasledujúcej tabul’ke.
Preto venujte pozornosť prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja.
Max. [mm] [mm]
Dbd[min
-1] [m/s]
76 7 10 19 500 80
Výber brúsneho/rezacieho kotúča
Brúsny nástroj Materiál
 | Carbide Multi Whe- el | Drevo (s klincami), plast, PVC, preglejky, akrylové sklo, sadra, med' |
 | Expert for Inox Nehrdzavejúca ocel', ocel' | |
 | Best for Ceramic Obkladačky, kera-mika | |
 | Best for Hard Ceramic | Obkladačky, tvrdý porcelán, jemná kamenina |
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest pracovníka, prípadne osób, ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového alebo z bu- kového dreva, sa považujú za rakovinotvorné, a to predov- šetkým spolu s d'alšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže ľahko zapálit.
Prevádzka
Uvedenie do prevádzky
Vloženie akumulátora
Upozornenie: Používanie akumulátorov, ktoré nie sú vhodné pre vaše elektrické náradie, môže viest' k chybnému fungovaniu alebo k poškodeniu elektrického náradia.
Nabitý akumulátor (4) vložte do rukováti elektrického náradia tak, aby citel'ne zapadol a aby lícoval s povrchom rukováti.
Zapínanie/vypínanie
Na vypnutie elektrického náradia uvoľnite vypínač (3), príp. ked’je zaaretovaný, potlačte vypínač (3) krátko vzadu nadol a potom ho uvoľnite.
130 | Slovenčina
Brúsne nástroje pred použitím skontrolujte. Brúsny nástroj musí byť bezchybne namontovaný a musí sa dať voľne otáčať. Vykonajte skúšobný chod aspoň počas 1 minúty bez zaťaženia. Nepoužívajte žiadne poškodené, zdeformované alebo vibrujúce brúsne nástroje. Poškodené brúsne nástroje môžu prasknút a spôsobit’ zranenia.
Indikácia kontroly teploty / ochrana proti preťaženiu
Červená LED indikácia (6) vám pomôže ochrániť akumulátor pred prehriatím a motor pred preťažením.
Ak svieti LED indikácia (6) neprerušovane načerveno, teplota akumulátora je príliš vysoká a elektrické náradie sa automaticky vypne.
- Vypnite elektrické náradie.
- Skôr ako budete pokračovať v práci, nechajte akumulátor vychladnút.
Ak bliká LED indikácia (6) načerveno, elektrické náradie je zablokované a automaticky sa vypne.
Vyberte elektrické náradie z obrobku.
Upozornenia týkajúce sa prác
▶ Pozor pri vytváraní drážok do nosných stien, pozrite si odsek „Upozornenia týkajúce sa statiky“.
▶ Pri rezaní l'ahkých stavebných hmôt dodržiavajte zákonné nariadenia a odporúčania výrobcu materiálu.
Obrobok upnite, pokial' bezpečne neleží pôsobením vlastnej hmotnosti.
▶ Elektrické náradie nezaťažujte tak intenzívne, že dôjde k jeho zastaveniu.
▶ Po vel'kom zaťažení nechajte elektrické náradie ešte niekol'ko minút spustené pri vol'nobežnom chode, aby sa vkladací nástroj ochladil.
▶ Nepouživajte toto elektrické náradie so stojanom na rozbrusovanie.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci vel'mi horúce.
Pokial dôjde k elektrostatickému nabitiu elektrického náradia, integrovaná elektronika vypne elektrické náradie. Po vypnutí znovu stlačte vypínač (3), aby sa elektrické náradie opäť uviedlo do prevádzky.
Obrusovanie nahrubo
▶ Nikdy nepoužívajte na obrusovanie nahrubo rezacie kotúče.
Uhlom priloženia 30° až 40° získate pri obrusovaní nahrubo ten najlepší výsledok pri práci. Elektrickým náradím pohy-bujte sem a tam, s aplikovaním mierneho tlaku. Obrobok sa tak príliš nezohreje, nesfarbí sa a nevzniknú ryhy.
Rezanie kovu
▶ Pri rezani s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (10).
Pri rozbrusovaní pracujte s miernym posúvaním, ktoré je prispôsobené obrábanému materiálu. Nevytvárajte žiadny
tlak na rezací kotúč, nevzpriečte ho a nevykonávajte ani oscilačný pohyb.
Dobiehajúce rezacie kotúče nebrzdite bočným protitlakom.
Elektrické náradie musí byť vždy vedené protibežne. Inak hrozí nebezpečenstvo, že bude nekontrolovane vytlačené z rezu.
Pri rezaní profilov a štvorhranných rúr je najlepšie priloženie na najmenšom priereze.
Rezanie kameňa
▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.
▶ Používajte masku na ochranu proti prachu.
▶ Elektrické náradie sa smie používať iba na rezanie/ brúšenie nasucho.
Na rezanie kameňa odporúčame používať diamantový rezací kotúč.
Pri rezaní mimoriadne tvrdých materiálov, napríklad betónu s vel'kým obsahom kameňov, sa môže diamantový rezací kotúč prehriat a tým poškodit. Jednoznačným príznakom toho je veniec iskier, ktorý sa tvorí okolo bežiaceho diamantového rezacieho kotúča.
V takomto prípade rezanie prerušte a nechajte diamantový rezací kotúč krátky čas bežať naprázdno, pri najvyšších otáčkach, aby sa ochladil.
Badatel'ne pomalší postup pri práci a veniec iskier na obvode kotúča, sú príznakom zatupeného diamantového rezacieho kotúča. Ten sa dá opát nabrúsiť krátkymi rezmi do abrazívneho materiálu, napríklad do vápencového pieskovca.
Upozornenia týkajúce sa statiky
Drážky v nosných stenách podliehajú norme DIN 1053, časť 1 alebo ustanoveniam špecifickým pre jednotlivé krajiny.
Tieto predpisy treba bezpodmienečne dodržat. Pred začatím práce si privolajte na pomoc zodpovedného statika, architekta alebo príslušné vedenie stavby.
Upozornenia týkajúce sa optimálneho zaobchádzania s akumulátorom
Chráňte akumulátor pred vlhkostou a vodou.
Akumulátor skladujte iba pri teplote v rozsahu od -20 °C do 50 °C. Nenechávajte akumulátor napríklad v lete položený v automobile.
Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.
Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.
Dodržiavajte upozornenia týkajúce sa likvidácie.
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor
z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
Zákaznícka služba a poradenstvo ohl'adom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Priložené lítiovo-iónové akumulátory podliehajú požiadav-kám na transport nebezpečného nákladu. Tieto akumulátory smie používatel'náradia prepravovať po cestách bez d'alších opatrení.
Pri zasielani tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podl'a Európskej smernice 2012/19/EÚ sa musí nepoužitelné elektrické náradie a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/ batérie zbierať separovane a treba ich dávať na recykláciu v súlade s ochranou životného prostredia.
Akumulátory/batérie:
Li-Ion:
Dodržujte pokyny uvedené v časti Transport (pozri „Transport“, Stránka 131).
