| Typ produktu | Uhlová brúska |
| Značka | Bosch |
| Model | GWS 2200 J Professional |
| Menovitý príkon | 2200 W |
| Menovité otáčky | 6500 ot/min |
| Maximálny priemer kotúča | 230 mm |
| Závit hnacieho vretena | M14 |
| Maximálna dĺžka závitu vretena | 25 mm |
| Hmotnosť (s prídavnou rukoväťou proti vibráciám) | 5,5 kg |
| Napájanie | 230 V, 50/60 Hz |
| Ochrana proti opätovnému spusteniu | Áno |
| Mäkký štart | Áno |
| Stupeň ochrany | II (dvojitá izolácia) |
| Hladina akustického tlaku | 97 dB(A) |
| Hladina akustického výkonu | 108 dB(A) |
| Vibrácie (brúsenie) | 7,5 m/s² |
| Použitie | Rezanie, brúsenie, brúsenie, kefovanie kovu a kameňa |
| Údržba | Čistenie ventilačných štrbín, vyfukovanie stlačeným vzduchom, používanie vysávača |
| Bezpečnosť | Ochranný kryt, prídavná rukoväť, ochrana ruky, blokovanie vretena |
| Náhradné diely | Dostupné na www.bosch-pt.com |
| Zákaznícky servis | SAV Direct online (Francúzsko): 09 70 82 12 26 |
Často kladené otázky - GWS 2200 J Professional BOSCH
Otázky používateľov k GWS 2200 J Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Mlynček na kávu vo formáte PDF zadarmo! Nájdite svoj návod GWS 2200 J Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GWS 2200 J Professional značky BOSCH.

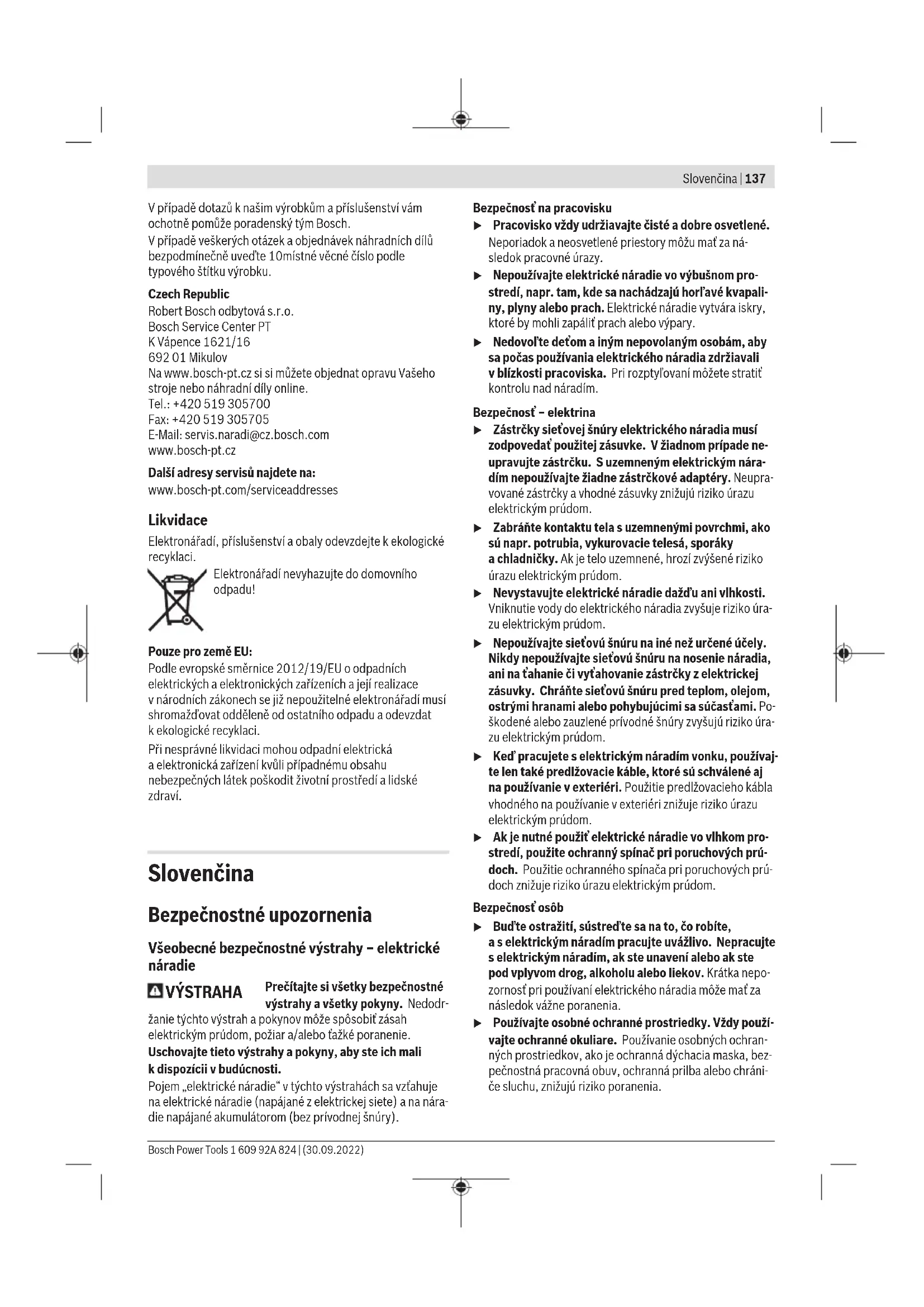

NÁVOD NA OBSLUHU GWS 2200 J Professional BOSCH
Popis výrobku a výkonu
Ochranu rukou (16) upevněte pomocí prídavné rukojeti (3).
Bezpečnostné upozornenia
Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodr-
žanie týchto výstrah a pokynov môže spôsobit zásah elektrickým prúdom, požiar a/alebo tažké poranenie.
Pojem „elektrické náradie“ v týchto výstrahách sa vzťahuje na elektrické náradie (napájané z elektrickej siete) a na náradie napájané akumulátorom (bez prívodnej šnúry).
▶ Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčky sietovej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade neupravujte zástrčku. S uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adapté. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko úra-zu elektrickým prúdom.
Nepoužívajte sietovú šnúru na iné než určené účely. Nikdy nepoužívajte sietovú šnúru na nosenie náradia, ani na tahanie či vyťahovanie zástrčky z elektrickej zásuvky. Chránte sietovú šnúru pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa súčasťami. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie v exteriéri. Použitie predlžovacieho kábla vhodného na používanie v exteriéri znižuje riziko úrazu elektrickým prúdom.
Ak je nutné použit elektrické náradie vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, znižujú riziko poranenia.
138 | Slovenčina
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred uchopením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté.
Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie nástroje alebo klůče. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste volně odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí náradia. Volný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich súčastí elektrického náradia.
Ak sa dá na elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne sa používajú. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Vykonávajte pravidelnú údržbu elektrického náradia. Kontrolujte, či pohyblivé súčasti bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit. Nedostatočná údržba elektrického náradia spôsobila mnoho úrazov.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami
majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl’a týchto pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.
Servis
Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Bezpečnostné pokyny pre uhlovú brúsku
Všeobecné bezpečnostné výstrahy pre obrusovanie, brúšenie, kefovanie alebo abrazívne rezanie
Toto elektrické náradie slúži ako brúska, jemná brúska, drôtená kefa alebo rezací nástroj. Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím.
Zanedbanie dodržiavania všetkých uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenie.
Toto elektrické náradie sa neodporúča používať na leštenie. Činnosti, na ktoré nie je určené toto elektrické náradie, môžu ohroziť zdravie a spôsobit’ zranenia osób.
Nepoužívajte príslušenstvo, ktoré nie je špeciálne navrhnuté a odporúčané výrobcom náradia. Hoci príslušenstvo možno pripojiť na vaše elektrické náradie, nezaručuje to bezpečné používanie.
▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.
▶ Priemer otvoru kotúča a prírub musia zodpovedat' priemeru vretena elektrického náradia. Príslušenstvo nesprávnych rozmerov sa nedá vhodne chránit alebo ovládat'.
▶ Pri montáži pomocou závitu musí mat rovnaký závit ako vreteno brúsky. Pri príslušenstve namontovanom pomocou príruby musí byt otvor príslušenstva zhodný s otvorom príruby. Príslušenstvo, ktoré nie je zhodné s montážnym mechanizmom elektrického náradia, nie je vyvážené, nadmerne vibruje a môže spôsobit stratu kontroly nad náradím.
Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo ako napr. brúsne kotúče, či nie sú vyštiepené a prasknuté; brúsne taniere, či nie sú prasknuté, zodraté alebo nadmerne opotrebované alebo či drôtené kefy nemajú volné alebo prasknuté drôty. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte ho, či nie je poškodené, alebo použite nepoškodené príslušenstvo. Po kontrole a inštalácii príslušenstva zaujmite vy aj okolostojace osoby polohu v dostatočnej vzdialenosti od rotujúceho príslušenstva a na jednu minútu nechaj-
te bežať nezaťažené elektrické náradie pri maximálnych otáčkach. Poškodené príslušenstvo sa počas tejto skúšky obyčajne rozpadne.
Používajte osobné ochranné prostriedky. V závislosti od vykonávanej práce používajte ochranný štít na tvár alebo ochranné okuliare. Podl’a potreby používajte respirátor proti prachu, chrániče sluchu, rukavice a pracovnú zásteru schopnú zachytit’ drobné brúsivo alebo úlomky obrobku. Ochrana očí musí byť schopná zachytit’ lietajúce úlomky uvol’nené pri rôznych činnostiach. Maska proti prachu alebo respirátor musia dokázať odfiltrovať častice vznikajúce pri práci. Dlhodobé vystavenie pôsobeniu intenzívneho hluku môže spôsobit’ stratu sluchu.
▶ Okolostojace osoby sa musia nachádzať v bezpečnej vzdialenosti od pracoviska. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo odlome-ného príslušenstva môžu odletieť a spôsobit zranenie aj na väčšiu vzdialenosť od miesta vykonávania činnosti.
Ak vykonávate prácu, kde sa môže obrábacie príslušenstvo dostať do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte s fázou môže prepojit odhalené kovové časti náradia s fázou a používatel’ môže byť zasiahnutý elektrickým prúdom.
▶ Umiestnite napájací kábel mimo rotujúceho príslušenstva. Ak stratíte kontrolu, kábel sa môže prerezať alebo zachytit a vaša ruka alebo rameno sa môže vtiahnut do rotujúceho príslušenstva.
Nikdy neodkladajte elektrické náradie, kým sa príslušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytit o povrch a vymknút sa spod vašej kontroly.
Nespúšťajte elektrické náradie, ak ho držíte pri sebe. Náhodný kontakt s rotujúcim príslušenstvom by mohlo zachytíť váš odev a pritiahnuť ho na vaše telo.
Pravidelne čistite vetracie otvory elektrického náradia. Ventilátor motora bude nasávať prach dovnútra náradia a nadmerné hromadenie prachových kovových častíc môže spôsobit úraz elektrickým prúdom.
▶ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov. Iskry môžu zapáliť tieto materiály.
Nepoužívajte príslušenstvo vyžadujúce kvapalné chladenie. Používanie vody alebo kvapalných chladiacich prostriedkov môže mať za následok úraz elektrickým prúdom aj so smrteľnými následkami.
Spätný ráz a súvisiace výstrahy
Spätný ráz je náhla reakcia zaseknutého alebo zachyteného rotujúceho kotúča, brúsneho taniera, kefy alebo iného príslušenstva. Zaseknutie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, výsledkom čoho je vystrelenie nekontrolovaného elektrického náradia v smere proti pohybu príslušenstva v mieste kontaktu.
Napríklad, ak brúsny kotúč sa zachytí alebo zasekne do obrobku, hrana kotúča, ktorá vstupuje do miesta zaseknutia, sa môže vnorit do povrchu materiálu, následkom čoho kotúč vybehne alebo sa vyhodí. Kotúč môže vyskočit bud' v smere k používatel'ovi alebo od neho, v závislosti od smeru otáčania v mieste dotyku. Brúsne kotúče sa môžu za týchto podmienok zlomit.
Spätný ráz je výsledkom nesprávného používania elektrického náradia a/alebo nesprávného pracovného postupu alebo podmienok, ktorým sa možno vyhnúť pri aplikácii nižšie uvedených vhodných preventívnych opatrení.
Elektrické náradie držte pevne a telo a ruky držte tak, aby dokázali zachytit spätný ráz. Vždy používajte pomocnú rukovat, ak sa nachádza na náradí, aby ste mali pod kontrolou spätný ráz alebo reakčný moment pri spúšťaní. Používatel' dokáže pri prijatí vhodných preventívnych opatrení zachytit reakčný moment a spätný ráz.
Ruku nikdy neklad'te do blízkosti rotujúceho príslušenstva. Príslušenstvo môže zasiahnuť vašu ruku v dôsledku spätného rázu.
Nestojte v priestore, kam bude smerovať elektrické náradie vplyvom spätného rázu. Spätný ráz posunie náradie do opačného smeru voči pohybu kotúča v mieste zaseknutia.
▶ Pri práci v rohoch, na ostrých hranách atd. pracujte s mimoriadnou opatrnostou. Zabráňte odskakovaniu a zasekávaniu príslušenstva. Rohy, ostré hrany alebo volné konce majú tendenciu zachytit rotujúce príslušenstvo s následkom straty kontroly alebo spätného rázu.
▶ Nepripájajte reťazový pílový kotúč na rezanie dreva alebo zubový pílový kotúč. Takéto kotúče často spôsobujú spätný ráz a stratu kontroly.
Bezpečnostné výstrahy pre brúšenie a abrazívne rozbrusovanie
Používajte len také druhy kotúčov, ktoré sú odporúčané pre vaše elektrické náradie a špecifický chráníč navrhnutý pre zvolený kotúč. Kotúče, pre ktoré nie je navrhnuté elektrické náradie, nemožno vhodne chránit a nie sú bezpečné.
Brúsna plocha kotúčov s vypuklým stredom musí byť umiestnená pod rovinou obruby krytu. Nesprávne na- montovaný kotúč presahujúci rovinu obruby krytu nemôže byť dostatočne chránený.
Kryt musí byť bezpečne pripevnený k elektrickému náradiu a umiestnený tak, aby zaručoval maximálnu bezpečnosť a k používatel’ovi smerovala najmenšia časť kotúča. Kryt pomáha chrániť používatel’a pred odletujúcimi úlomkami zlomeného kotúča, náhodným dotykom s kotúčom a iskrami, ktoré by mohli zapáliť odev.
Kotúče sa môžu používať len na odporúčané účely. Napríklad: nebrúste bočnou stranou brúsneho kotúča.
Rozbrusovacie kotúče sú určené na obvodové brúšenie, bočné sily pôsobiace na tieto kotúče ich môžu zlomiť.
Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu vel'kosť a tvar pre zvolený kotúč.
Správne príruby zabezpečujú podopretie kotúča a znižujú riziko poškodenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu lišiť od prírub pre brúsne kotúče.
140 | Slovenčina
Nepoužívajte opotrebované kotúče z väčšieho elektrického náradia. Kotúče určené pre väčšie elektrické náradie nie sú vhodné pre vyššie otáčky menšieho náradia a môžu sa roztrhnúť.
Doplnkové bezpečnostné výstrahy týkajúce sa abrazívneho rozbrusovania
Dbajte, aby nedošlo k „zaseknutiu“ rozbrusovacieho kotúča a nepôsobte naň nadmerným tlakom. Nepokúšajte sa rezat’ do príliš veľkej híbky. Nadmerné namáhanie kotúča zvyšuje zaťaženie a náchylnosť ku krúteniu alebo ohybu kotúča v reze a možnosť spätného rázu alebo roztrhnutia kotúča.
Nestojte v línii rezu ani za rotujúcim kotúčom. Ak sa kotúč v mieste rezu posúva smerom od vás, prípadný spätný ráz môže vystreliť rotujúci kotúč a elektrické náradie priamo na vás.
V prípade zaseknutia kotúča alebo prerušenia rezania z akéhokol'vek dôvodu vypnite elektrické náradie a držte ho až do úplného zastavenia kotúča. Nikdy sa nepokúšajte vyťahovať rozbrusovací kotúč z rezu, pokým sa kotúč pohybuje, pretože by mohlo dôjst k spät-nému rázu. Zistite príčinu zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo.
▶ Nezačínajte rezat's kotúčom v obrobku. Nechajte kotúč dosiahnuť plné otáčky a opatrne ho zaved'te naspät do rezu. Ak kotúč spustíte v obrobku, môže sa za-seknút, vyskočiť alebo spôsobiť spätný ráz.
▶ Oporné panely alebo iné nadrozmerné obrobky upevnite tak, aby sa minimalizovalo riziko zovretia kotúča alebo spätného rázu. Veľké obrobky sa zvyknú v dôsledku vlastnej hmotnosti prehýbať. Je nutné podoprieť ich v blízkosti línie rezu a v blízkosti hrán na oboch stranách kotúča.
▶ Pri zanorenom reze do existujúcich stien alebo iných neprehľadných miest postupujte mimoriadne opatrne. Zahlbujúci sa kotúč môže prerezať plynové alebo vodovodné potrubie, elektrickú inštaláciu alebo narazit na objekty, ktoré spôsobia spätný ráz.
Bezpečnostné výstrahy pre brúsenie
Nepoužívajte nadmerne veľké brúsne papierové kotúče. Pri výbere brúsneho papiera sa riadťte odporúčaniami výrobcu. Veľký brúsny papier presahujúci brúsny tanier môže spôsobit tržné rany a zároveň zablokovať, roztrhnút kotúč alebo vyvolať spätný ráz.
Pamätajte, že z kefy sa uvoľňujú kúsky drôtu aj počas normálneho používania. Nepreťažujte drôty pôsobením nadmernej sily na kefu Drôtené štetinky môžu l'ahko preniknút tenkým odevom a/alebo kožou.
Ak sa pre kefovanie odporúča používať ochranný kryt, zabráňte kontaktu drôteného kotúča alebo kefy s krytom. Drôtený kotúč alebo kefa môže v dôsledku zaťaženia a odstredivých síl zvăčšiť svoj priemer.
Dodatočné bezpečnostné pokyny
Používajte ochranné okuliare.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
▶ Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.
Ked' sa preruší napájanie elektrickým prúdom, napríklad kvôli výpadku dodávky elektrického prúdu alebo vytiahnutiu sieťovej zástrčky, odblokujte vypínač a dajte ho do pozície pre vypnutie. Zabráni sa tak nekontrolovanému opätovnému spusteniu.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viest dvomi rukami.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapričinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Na rezanie pomocou brúsnych prostriedkov obsahujúcich spojivo treba používať špeciálny ochranný kryt na rezanie. Pri rezaní do kameňa treba zabezpečit dostatočné odsávanie prachu.
So schválenými brúsnymi nástrojmi sa môže elektrické náradie používať na brúsenie brúsnym papierom.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane.
(4) Rukováť (izolovaná úchopová plocha)
(5) Brúsne vreteno
(6) Ochranný kryt na brúsenie
(7) Zaistovacia skrutka pre ochranný kryt
(8) Upínacia príruba s O-krúžkom
(9) Brúsny kotúč ^a)
(10) Upínacia matica
(11) Kolíkový klúč pre upínaciu maticu

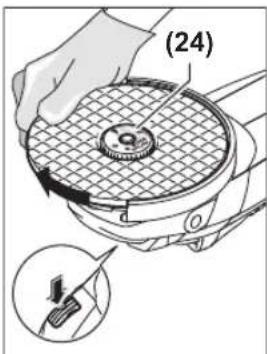

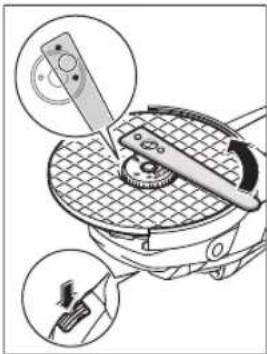

(12) Rýchloupínacia matica SDS-clic ^a)
(13) Miskovitý kotúč zo spekaného karbidu ^a)
(14) Ochranný kryt na rezanie ^a)
(15) Rezací kotúč ^a)
(16) Ochrana rúk ^a)
(17) Dištančné podložky ^a)
(18) Gumený brúsny tanier ^a)
(19) Brúsny list ^4
(20) Okrúhla matica ^a)
(21) Miskovitá kefa ^a)
(22) Diamantový rezací kotúč ^a)
(23) Odsávací kryt na rezanie s vodiacimi saňami ^a)
a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Uhlová brúská GWS 2000 J GWS 2000 P GWS 2200 J GWS 2200 P GWS 2400 J GWS 2400 P | ||||||
| Vecné číslo | 3 601 HF2 0.. | 3 601 HF2 1.. | 3 601 HF4 0.. | 3 601 HF4 1.. | 3 601 HF4 2.. | 3 601 HF4 3.. |
| Menovitý príkon W 2 000 2 000 2 200 2 200 2 400 2 400 | ||||||
| Menovité otáčky ot/min 6 500 6 500 6 500 6 500 6 500 | ||||||
| Max. priemer brúsneho kotúča | mm 230 230 230 230 230 230 | |||||
| Závit brúsneho vretena | M14 M14 M14 M14 M14 M14 M14 | |||||
| Max. dlžka závitu brúsneho vretena | mm 25 25 25 25 25 25 | |||||
| Ochrana pred opätovným spustením | ● - ● - ● - | |||||
| Pozvolný rozbeh ● - ● - ● - | ||||||
| Hmotnost podľa EPTA-Procedure 01:2014 | ||||||
| – s prídavnou ru-kovátou tl-miacou vibrácie | kg 5,2 5,1 5,5 5,4 5,5 5,4 | |||||
| – so štandardnou prídavnou ru-kovátou | kg 5,1 5,0 5,4 5,3 5,4 5,3 | |||||
| Trieda ochrany | ☐/II /II /II /II /☐/II | ☐ | ☐ | ☐ | ||
Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje líšit.
Upozornenia týkajúce sa pripojenia do siete pre GWS 2000 P/GWS 2200 P/GWS 2400 P:
Prístroj spíňa požiadavky normy ČSN EN IEC 61000-3-11 a môže byť predmetom podmienečného pripojenia. Za nepriazni-vých napájacích podmienok môže prístroj spôsobít občasné výkyvy napátia. Impedancia tohto prístroja je stanovená na Z_actual = 0,18 . Použivatel' musí overiť, že pripojovací bod s impedanciou Z_max , do ktorého bude prístroj zapojený, splňa požiadavky na impedanciu: Z_actual ≥ Z_max . Pokial' Z_max nie je známe, určite Z_max v spolupráci s prevádzkovateľom siete alebo dodávatel'om energii.
Informácia o hlučnosti/vibráciách
Hodnoty hlučnosti zistené podľa EN 60745-2-3.
Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60745-2-3:
Brúšenie povrchov (obrusovanie nahrubo):
a_n=7,5 m/s^2,K=1,5 m/s^2
Brúsenie s brúsnym listom:
a_n=4,5 m/s^2,K=1,5 m/s^2.
142 | Slovenčina
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa normovaného meracieho postupu a môže sa použit na vzájomné porovnávanie elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená úroveň vibrácií reprezentuje hlavné spôsoby použitia elektrického náradia. Avšak v takých prípadoch, ked' sa toto ručné elektrické náradie použije na iné druhy použitia, s odlišnými pracovnými nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa úroveň vibrácií od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej zmeny.
Na presný odhad zaťaženia vibráciami by sa mali zohl’adniť aj doby, počas ktorých je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže výrazne znížiť zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite d'alšie bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Montáž ochranného zariadenia
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bezodkladne zaslať zákazníckemu servisu. Adresu si pozrite v odseku „Zákaznícka služba a poradenstvo ohľadom použitia“.
Ochranný kryt na brúsenie
Nasad'te ochranný kryt (6) na krk vretena. Prispôsobte pozíciu ochranného krytu (6) požiadavkám pracovného postupu a zaaretujte ochranný kryt (6) zaistovacou skrutkou (7).
▶ Ochranný kryt (6) nastavte tak, aby sa zabránilo odlietavaniu iskier do smeru obsluhujúcej osoby.
Ochranný kryt na rezanie
▶ Pri rezani s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (14).
▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.
Ochranný kryt na rezanie (14) sa montuje tak ako ochranný kryt na brúšenie (6).
Odsávací kryt na rezanie s vodiacimi sánkami
Svoje elektrické náradie používajte iba s prídavnou ru- kovátou (3).
Naskrutkujte prídavnú rukovát (3) v závislosti od spôsobu práce na pravú alebo l'avú stranu na hlave prevodovky.
Ochrana rúk
▶ Na práce s gumeným brúsnym tanierom (18) alebo s miskovitou kefou/kotúčovou kefou/vejárovitým brúsnym kotúčom vždy namontujte ochranu rúk (16).
Ochranu rúk (16) upevnite s prídavnou rukovätou (3).
Montáž brúsnych nástrojov
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
▶ Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.
Vyčistite brúsne vreteno (5) a všetky diely, ktoré treba na- montovať.
Na upnutie a uvoľnenie brúsnych nástrojov stlačte aretačné tlačidlo vretena (1), aby sa brúsne vreteno zaaretovalo.
▶ Aretačné tlačidlo vretena aktivujte len pri stojacom brúsnom vretene. Inak sa môže elektrické náradie poškodit.
Brúsny/rezací kotúč
Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru musí byť vhodný pre upínaciu prírubu. Nepoužívajte žiadne adaptéry alebo redukčné prvky.
Pri použití diamantových rezacích kotúčov dbajte na to, aby sa šípka pre smer otáčania na diamantovom rezacom kotúči a smer otáčania elektrického náradia (pozrite si šípku pre smer otáčania na hlave prevodovky) zhodovali.
Poradie montáže možno vidieť na grafickej strane.
Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upínaciu maticu (10) a dotiahnite ju kolíkovým klůčom (pozri „Rýchloupínacia matica SBS/13).
▶ Po ukončení montáže brúsneho nástroja, pred zapnutím ešte skontrolujte, či je brúsny nástroj správne na-montovaný a či sa dá vol'ne otáčat'. Uistite sa, že sa brúsny nástroj nedotýka ochranného krytu ani iných častí.
V upínacej prírube (8) je okolo vystreďovacieho prstenca vložená plastová časť (O-krúžok). Ak O-krúžok chýba alebo ak je poškodený, musí sa upínacia príruba (8) pred d’alším používaním bezpodmienečne vymenit.
Vejárovitý brúsny kotúč
▶ Na prácu s vejárovitým brúsnym kotúčom vždy na- montujte ochranu rúk (16).
▶ Na prácu s gumeným brúsnym tanierom (18) vždy na- montujte ochranu rúk (16).
Poradie montáže je viditel'né na grafickej strane.
Pred montázou gumeného brúsneho taniera (18) nasad'te 2 dištančné podložky (17) na brúsne vreteno (5).
Naskrutkujte okrúhlu maticu (20) a upnite ju pomocou kolíkového klúča.
Miskovitá kefa/kotúčová kefa
▶ Na prácu s miskovitou alebo kotúčovou kefou vždy používajte ochranu rúk (16).
Poradie montáže je viditel'né na grafickej strane.
Miskovitá kefa/kotúčová kefa sa musí dať naskrutkovať na brúsne vreteno natol’ko, aby pevne doliehala na prírube brúsneho vretena, na konci závitu brúsneho vretena. Dotiah-nite miskovitú/kotúčovú kefu vidlicovým klúčom.
Rýchloupínacia matica SDS-elic
Na jednoduchú výmenu brúsneho nástroja bez použitia d'alších nástrojov môžete namiesto upínacej matice (10) použit rýchloupínaciu maticu (12).
Rýchloupínacia matica (12) sa smie používať len pre brúsne alebo rezacie kotúče alebo kotúčové kefy s priemerom otvoru 22,2 mm.
Používajte iba bezchybnú, nepoškodenú rýchloupínaciu maticu (12).
Pri naskrutkovávaní dávajte pozor na to, aby strana s popisom rýchkloupínacej matice (12) nesmerovala k brúsnemu kotúču; šípka musí smerovať na indexovú značku (24).
Riadne upevnenú, nepoškodenú rýchloupínaciu maticu môžete povolit ru-kou, otáčaním ryhovaného krúžka oproti smeru chodu hodinových ručičiek. Za-seknutú rýchloupínaciu maticu nikdy nepovoľujte kliešťami, ale použite kolí-kový kl’ůč. Nasad’te kolí-kový kl’ůč tak, ako je to zo-brazené na obrázku.
Môžete používať všetky brúsne nástroje vymenované v tomto návode na používanie.
Prípustné otáčky [ot/min] alebo obvodová rýchlost' [m/s] používaných brúsnych nástrojov musia zodpovedať minimálne údajom v nasledujúcej tabuľke.
Preto venujte pozornosť prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja.
max. [mm] [mm]
![BOSCH GWS 2200 J Professional - max. [mm] [mm] - 1](/content/2026/04/622299/images/48e21e7558c4a662fdc426585144d6d67dffca1c9f8a7a90fca7c23b56552c77.jpg)
![BOSCH GWS 2200 J Professional - max. [mm] [mm] - 2](/content/2026/04/622299/images/a90f5feb7233ecefc8d223fc0cb5cc6be168832bce84934c2ba684345ae83d16.jpg)
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používateľa alebo osôb, ktoré sa nachá-dzajú v blízkosti.
Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.
- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapálit.
Prevádzka
Uvedenie do prevádzky
Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovat's údajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230 V sa môže prevádzkovat' aj s napätím 220 V.
Pri prevádzkovaní elektrického náradia na mobilných zdrojoch elektrického prúdu (generátoroch), ktoré nedisponujú dostatočnými výkonovými rezervami alebo nedisponujú žiadnym vhodným regulovaním napätia so zosilnením rozbehového prúdu, môže dôjsť k ovplyvneniu výkonu alebo k netypickému správaniu pri zapínaní.
Prosím, venujte pozornosť vhodnosti vami použitého zdroja elektrického prúdu, najmä čo sa týka sietového napätia a frekvencie.
144 | Slovenčina
Zapínanie/vypínanie
Vyhotovenie vypínača bez aretácie (špecifické pre niektoré krajiny):
Brúsne nástroje pred použitím skontrolujte. Brúsny nástroj musí byť bezchybne namontovaný a musí sa dať voľne otáčať. Vykonajte skúšobný chod aspoň počas 1 minúty bez zaťaženia. Nepoužívajte žiadne poškodené, zdeformované alebo vibrujúce brúsne nástroje. Poškodené brúsne nástroje môžu prasknút a spôsobit’ zranenia.
Ochrana pred opätovným spustením
(GWS 2000 J/GWS 2200 J/GWS 2400 J)
Na opätovné uvedenie do prevádzky dajte vypínač (2) do vypnutej pozície a znovu zapnite elektrické náradie.
Pozvol'ný rozbeh
(GWS 2000 J/GWS 2200 J/GWS 2400 J)
Upozornenie: Ak sa elektrické náradie ihneď po zapnutí rozbehne s plnými otáčkami znamená to, že došlo k výpadku pozvoľného rozbehu a ochrany pred opätovným spustením. Elektrické náradie bezodkladne pošlite do zákazníckého servisu (adresu nájdete v odseku „Zákaznícky servis a poradenstvo ohľadne použitia“).
Pracovné pokyny
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.
▶ Pozor pri vytváraní drážok do nosných stien, pozrite si odsek „Upozornenia týkajúce sa statiky“.
Obrobok upnite, pokial' bezpečne neleží pôsobením vlastnej hmotnosti.
▶ Elektrické náradie nezaťažujte tak intenzívne, že dôjde k jeho zastaveniu.
▶ Po veľkom zaťažení nechajte elektrické náradie ešte niekol’ko minút spustené pri vol’nobežnom chode, aby sa vkladací nástroj ochladil.
▶ Nepoužívajte toto elektrické náradie so stojanom na rozbrusovanie.
▶ Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.
Obrusovanie nahrubo
▶ Nikdy nepoužívajte na obrusovanie nahrubo rezacie kotúče.
Uhlom priloženia 30° až 40° získate pri obrusovaní nahrubo ten najlepší výsledok pri práci. Elektrickým náradím pohy-bujte sem a tam, s aplikovaním mierneho tlaku. Obrobok sa tak príliš nezohreje, nesfarbí sa a nevzniknú ryhy.
Vejárovitý brúsny kotúč
S vejárovitým brúsnym kotúčom (príslušenstvo) môžete opracovávať aj zvlnené povrchy a profily. Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, nižšiu úroveň hluku a nižšie teploty pri brúsení ako bežné brúsne kotúče.
Rezanie kovu
▶ Pri rezani s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (14).
Pri rozbrusovaní pracujte s miernym posúvaním, ktoré je prispôsobené obrábanému materiálu. Nevytvárajte žiadny tlak na rezací kotůč, nevzpriečte ho a nevykonávajte ani oscilačný pohyb.
Dobiehajúce rezacie kotúče nebrzdite bočným protitlakom.
Elektrické náradie musí byt vždy vedené protibežne. Inak hrozí nebezpečenstvo, že bude nekontrolovane vytlačené z rezu. Pri rezaní profilov a štvorhranných rúr je najlepšie priloženie na najmenšom priereze.
Rezanie kameňa
▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.
▶ Používajte masku na ochranu proti prachu.
▶ Elektrické náradie sa smie používať iba na rezanie/ brúšenie nasucho.
Na rezanie kameňa odporúčame používať diamantový rezací kotúč.
Pri použití odsávacieho krytu k rezaniu s vodiacimi saňami (23) musí byť vysávač schválený na vysávanie prachu z kameňa. Bosch ponúka vhodné vysávače.
Zapnite elektrické náradie a priložte ho prednou časťou vodiacich sánok na obrobok. Posúvajte elektrické náradie s miernym posúvaním, prispôsobeným opracovávanému materiálu.
Pri rezaní mimoriadne tvrdých materiálov, napríklad betónu s veľkým obsahom kameňov, sa môže diamantový rezací kotúč prehriat a tým poškodiť. Jednoznačným príznakom toho je veniec iskier, ktorý sa tvorí okolo bežiaceho diamantového rezacieho kotúča.
V takomto prípade rezanie prerušte a nechajte diamantový rezací kotúč krátky čas bežať naprázdno, pri najvyšších otáčkach, aby sa ochladil.
Badatel'ne pomalší postup pri práci a veniec iskier na obvode kotúča, sú príznakom zatupeného diamantového rezacieho
kotúča. Ten sa dá opat nabrúsiť krátkymi rezmi do abrazívneho materiálu, napríklad do vápencového pieskovca.
Upozornenia týkajúce sa statiky
Drážky v nosných stenách podliehajú ustanoveniam špecifickým pre jednotlivé krajiny. Tieto predpisy treba bezpodmienečne dodržať. Pred začatím práce si privolajte na pomoc zodpovedného statika, architekta alebo príslušné vedenie stavby.
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
▶ Pri extrémnych podmienkach používania vždy podl'a možnosti použite odsávacie zariadenie. Vetracie štrbiny často vyfukujte a predraďte prúdový chránič (PRCD). Pri obrábaní kovov sa môže vo vnútri elektrického náradia usádzat vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu elektrického náradia.
Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.
Zákaznícka služba a poradenstvo ohl'adom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.
Podľa európskej smernice 2012/19/EÚ o starých elektrických a elektronických zariadeniach a podľa jej realizácie v národnom práve sa musí už nepoužiteľné elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu. Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.
