РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GWS 12V-76 c BOSCH

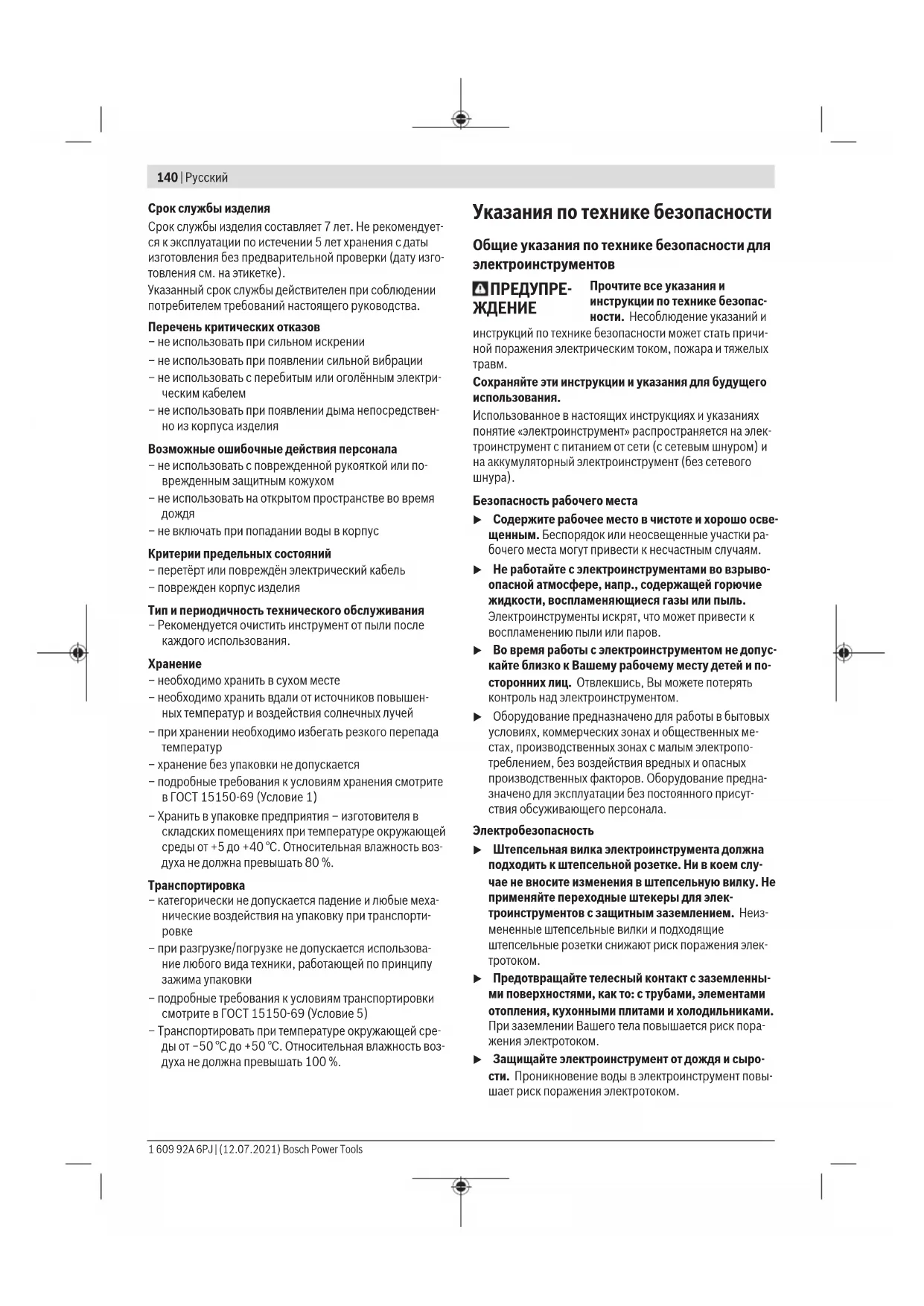

Toлько для стран Евразийского экономического союза (Таможенного союза) В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпу- се изделия и в приложении. Дата изготовления указана на последней странице об- ложки Руководства. Контактная информация относительно импортера содер- жится на упаковке. Bosch Power Tools 1 609 92A 6PJ | (12.07.2021)140 | Русский Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендует- ся к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изго- товления см. на этикетке). Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства. Перечень критических отказов – не использовать при сильном искрении – не использовать при появлении сильной вибрации – не использовать с перебитым или оголённым электри- ческим кабелем – не использовать при появлении дыма непосредствен- но из корпуса изделия Возможные ошибочные действия персонала – не использовать с поврежденной рукояткой или по- врежденным защитным кожухом – не использовать на открытом пространстве во время

– не включать при попадании воды в корпус Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания – Рекомендуется очистить инструмент от пыли после каждого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышен- ных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается – подробные требования к условиям хранения смотрите в ГОСТ15150-69 (Условие1) – Хранить в упаковке предприятия– изготовителя в складских помещениях при температуре окружающей среды от +5 до +40°С. Относительная влажность воз- духа не должна превышать 80%. Транспортировка – категорически не допускается падение и любые меха- нические воздействия на упаковку при транспорти-

– при разгрузке/погрузке не допускается использова- ние любого вида техники, работающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ15150-69 (Условие5) – Транспортировать при температуре окружающей сре- ды от −50°С до +50°С. Относительная влажность воз- духа не должна превышать 100%. Указания по технике безопасности Общие указания по технике безопасности для электроинструментов

Прочтите все указания и инструкции по технике безопас- ности. Несоблюдение указаний и инструкций по технике безопасности может стать причи- ной поражения электрическим током, пожара и тяжелых

Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на элек- троинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого

Безопасность рабочего места u Содержите рабочее место в чистоте и хорошо осве- щенным. Беспорядок или неосвещенные участки ра- бочего места могут привести к несчастным случаям. u Не работайте с электроинструментами во взрыво- опасной атмосфере, напр., содержащей горючие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрят, что может привести к воспламенению пыли или паров. u Во время работы с электроинструментом не допус- кайте близко к Вашему рабочему месту детей и по- сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом. u Оборудование предназначено для работы в бытовых условиях, коммерческих зонах и общественных ме- стах, производственных зонах с малым электропо- треблением, без воздействия вредных и опасных производственных факторов. Оборудование предна- значено для эксплуатации без постоянного присут- ствия обсуживающего персонала. Электробезопасность u Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем слу- чае не вносите изменения в штепсельную вилку. Не применяйте переходные штекеры для элек- троинструментов с защитным заземлением. Неиз- мененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения элек-

u Предотвращайте телесный контакт с заземленны- ми поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск пора- жения электротоком. u Защищайте электроинструмент от дождя и сыро- сти. Проникновение воды в электроинструмент повы- шает риск поражения электротоком. 1 609 92A 6PJ | (12.07.2021) Bosch Power ToolsРусский | 141 u Не разрешается использовать шнур не по назначе- нию. Никогда не используйте шнур для транспор- тировки или подвески электроинструмента, или для извлечения вилки из штепсельной розетки. Защи- щайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей элек- троинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком. u При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели- удлинители. Применение пригодного для работы под открытым небом кабеля-удлинителя снижает риск по- ражения электротоком. u Если невозможно избежать применения элек- троинструмента в сыром помещении, подключайте электроинструмент через устройство защитного от- ключения. Применение устройства защитного отклю- чения снижает риск электрического поражения. Личная безопасность u Будьте внимательны, следите за тем, что делаете, и продуманно начинайте работу с электроинструмен- том. Не пользуйтесь электроинструментом в уста- лом состоянии или под воздействием наркотиков, алкоголя или лекарственных средств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам. u Применяйте средства индивидуальной защиты. Всегда носите защитные очки. Использование средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, в зависимо- сти от вида работы с электроинструментом снижает риск получения травм. u Предотвращайте непреднамеренное включение электроинструмента. Перед тем как подключить электроинструмент к сети и/или к аккумулятору, поднять или переносить электроинструмент, убе- дитесь, что он выключен. Удержание пальца на вы- ключателе при транспортировке электроинструмента и подключение к сети питания включенного элек- троинструмента чревато несчастными случаями. u Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инстру- мент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам. u Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожи- данных ситуациях. u Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Не подставляйте волосы, одежду и рукавицы под движущиеся ча- сти. Широкая одежда, украшения или длинные воло- сы могут быть затянуты вращающимися частями. u При наличии возможности установки пылеотсасы- вающих и пылесборных устройств проверяйте их присоединение и правильное использование. При- менение пылеотсоса может снизить опасность, созда- ваемую пылью. u ВНИМАНИЕ! В случае возникновения перебоя в рабо- те электроинструмента вследствие полного или ча- стичного прекращения энергоснабжения или повре- ждения цепи управления энергоснабжением устано- вите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор. Этим предотвращается неконтролируе- мый повторный запуск. u Квалифицированный персонал в соответствии с насто- ящим руководством подразумевает лиц, которые зна- комы с регулировкой, монтажом, вводом эксплуата- цию обслуживанием электроинструмента. u К работе с электроинструментом допускаются лица не моложе 18 лет, изучившие техническое описание, инструкцию по эксплуатации и правила безопасности. u Изделие не предназначено для использования лицами (включая детей) с пониженными физическими, чув- ственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструкти- рованы об использовании электроинструмента лицом, ответственным за их безопасность. Применение электроинструмента и обращение с ним u Не перегружайте электроинструмент. Используйте для работы соответствующий специальный элек- троинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазо- не мощности. u Не работайте с электроинструментом при неис- правном выключателе. Электроинструмент, кото- рый не поддается включению или выключению, опа- сен и должен быть отремонтирован. u До начала наладки электроинструмента, перед за- меной принадлежностей и хранением отключите штепсельную вилку от розетки сети и/или извлеки- те аккумулятор. Эта мера предосторожности предот- вращает непреднамеренное включение элек- троинструмента. u Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться элек- троинструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Элек- троинструменты опасны в руках неопытных лиц. u Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход движу- щихся частей электроинструмента, отсутствие по- ломок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные части должны быть отремонтированы до использо- вания электроинструмента. Плохое обслуживание Bosch Power Tools 1 609 92A 6PJ | (12.07.2021)142 | Русский электроинструментов является причиной большого числа несчастных случаев. u Держите режущий инструмент в заточенном и чи- стом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже за- клиниваются и их легче вести. u Применяйте электроинструмент, принадлежности, рабочие инструменты и т. п. в соответствии с насто- ящими инструкциями. Учитывайте при этом рабо- чие условия и выполняемую работу. Использова- ние электроинструментов для непредусмотренных ра- бот может привести к опасным ситуациям. Применение и обслуживание аккумуляторного инструмента u Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За- рядное устройство, предусмотренное для определен- ного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуля-

u Применяйте в электроинструментах только преду- смотренные для этого аккумуляторы. Использова- ние других аккумуляторов может привести к травмам и пожарной опасности. u Защищайте неиспользуемый аккумулятор от кан- целярских скрепок, монет, ключей, гвоздей, вин- тов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замы- кание полюсов аккумулятора может привести к ожо- гам или пожару. u При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкоснове- ния с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попа- дет в глаза, то дополнительно обратитесь к врачу. Вытекающая аккумуляторная жидкость может приве- сти к раздражению кожи или к ожогам.

u Ремонт электроинструмента должен выполняться только квалифицированным персоналом и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента. Указания по технике безопасности для угловых шлифмашин Общие указания по технике безопасности для шлифования и отрезания шлифовальным кругом u Этот электроинструмент предназначен для шлифо- вания или абразивного отрезания. Прочитайте все указания по технике безопасности, инструкции, ил- люстрации и спецификации, предоставленные вме- сте с настоящим электроинструментом. Несоблюде- ние каких-либо из указанных ниже инструкций может стать причиной поражения электрическим током, по- жара и/или тяжелых травм. u Этот электроинструмент непригоден для шлифова- ния наждачной бумагой, крацевания проволочны- ми щетками или полирования. Применение элек- троинструмента не по назначению чревато опасностя- ми и травмами. u Не применяйте принадлежности, которые не предусмотрены и не рекомендуются изготови- телем специально для настоящего электроинстру- мента. Одна только возможность крепления принад- лежностей на электроинструменте еще не гарантирует их надежное применение. u Допустимое число оборотов рабочего инструмента должно быть не менее указанного на элек- троинструменте максимального числа оборотов. Рабочий инструмент, вращающийся с большей, чем допустимо, скоростью, может разорваться и разле- теться в пространстве. u Наружный диаметр и толщина применяемого рабо- чего инструмента должны соответствовать разме- рам электроинструмента. Неправильно подобран- ные принадлежности не могут быть в достаточной сте- пени защищены и могут выйти из-под контроля. u Сменные рабочие инструменты с резьбой должны точно подходить к резьбе шлифовального шпинде- ля. В сменных рабочих инструментах, монтируе- мых с помощью фланца, диаметр отверстия рабо- чего инструмента должен подходить к диаметру от- верстия во фланце. Сменные рабочие инструменты, неточно закрепленные на электроинструменте, вра- щаются неравномерно, очень сильно вибрируют, что может привести к выходу инструмента из-под контро-

u Не применяйте поврежденный рабочий инстру- мент. Проверяйте каждый раз перед использовани- ем устанавливаемые принадлежности, как то: шли- фовальные круги на сколы и трещины, шлифоваль- ные тарелки на трещины, риски или сильный износ, проволочные щетки на незакрепленные или поло- манные проволоки. При падении электроинстру- мента или рабочего инструмента проверьте, не по- врежден ли он, или установите неповрежденный рабочий инструмент. После проверки и закрепле- ния рабочего инструмента Вы и все находящиеся вблизи лица должны занять положение за предела- ми плоскости вращения инструмента, после чего включите электроинструмент на одну минуту на максимальное число оборотов без нагрузки. Повре- жденный рабочий инструмент разрушается в большинстве случаев за это время контроля. u Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. При необходимости при- меняйте противопылевой респиратор, средства за- щиты органов слуха, защитные перчатки или спе- циальный фартук, которые защищают от абразив- ных частиц и частиц материала. Глаза должны быть 1 609 92A 6PJ | (12.07.2021) Bosch Power ToolsРусский | 143 защищены от летающих в воздухе посторонних ча- стиц, которые могут образовываться при выполнении различных работ. Противопылевой респиратор или за- щитная маска органов дыхания должны задерживать образующуюся при работе пыль. Продолжительное воздействие сильного шума может привести к потере

u Следите за тем, чтобы все люди находились на без- опасном расстоянии от рабочего участка. Каждый человек в пределах рабочего участка должен иметь средства индивидуальной защиты. Осколки детали или разрушенных рабочих инструментов могут отлететь в сторону и стать причиной травм также и за пределами непосредственного рабочего участка. u Никогда не кладите электроинструмент, пока вра- щающийся рабочий инструмент полностью не оста- новится. Вращающийся рабочий инструмент может зацепиться за поверхность, что может повлечь утрату контроля над электроинструментом. u Обязательно выключайте электроинструмент при транспортировке. При случайном контакте вращаю- щегося рабочего инструмента с одеждой он может за- цепиться за нее и впиться в тело. u Регулярно очищайте вентиляционные прорези электроинструмента. Вентилятор двигателя затягива- ет пыль в корпус, и большое скопление металличе- ской пыли может привести к опасности поражения электрическим током. u Не пользуйтесь электроинструментом вблизи го- рючих материалов. Искры могут воспламенить эти

u Не используйте рабочий инструмент, требующий применения охлаждающих жидкостей. Применение воды или других охлаждающих жидкостей может при- вести к поражению электротоком. Обратный удар и соответствующие предупредительные указания Обратный удар – это внезапная реакция в результате заедания или блокирования вращающегося шлифоваль- ного круга, шлифовальной тарелки, проволочной щетки и т.д. Заедание или блокирование ведет к резкому оста- нову вращающегося рабочего инструмента, в результате чего неконтролируемый электроинструмент отбрасыва- ется против направления вращения рабочего инструмен-

Например, если шлифовальный круг заедает или блоки- руется в заготовке, то погруженная в заготовку кромка шлифовального круга может быть зажата и в результате привести к выскакиванию круга из заготовки или к обрат- ному удару. При этом шлифовальный круг движется на оператора или от него, в зависимости от направления вращения круга на месте блокирования. При этом шли- фовальный круг может поломаться. Обратный удар является следствием неправильного ис- пользования электроинструмента или ошибки оператора. Он может быть предотвращен описанными ниже мерами предосторожности. u Крепко держите электроинструмент, тело и руки должны занять положение, в котором можно про- тиводействовать силам обратного удара. При на- личии, всегда применяйте дополнительную рукоят- ку, чтобы как можно лучше противодействовать си- лам обратного удара или реакционным моментам при наборе оборотов. Оператор может подходящими мерами предосторожности противодействовать силам обратного удара и отталкивающим силам. u Никогда не держите руки вблизи вращающегося рабочего инструмента. При обратном ударе рабочий инструмент может отскочить на руку. u Держитесь в стороне от участка, куда при обратном ударе будет перемещаться электроинструмент. Обратный удар перемещает электроинструмент в направлении противоположном движению шлифо- вального круга в месте блокирования. u Особенно осторожно работайте на углах, острых кромках и т. д. Предотвращайте отскок рабочего инструмента от заготовки и его заклинивание. Вра- щающийся рабочий инструмент склонен к заклинива- нию или отскоку при работе в углах и на острых кром- ках. Это вызывает потерю контроля или обратный

u Не применяйте пильные цепи или пильные полот- на. Такие рабочие инструменты часто становятся при- чиной обратного удара или потери контроля над элек- троинструментом. Специальные предупредительные указания по шлифованию и отрезанию u Применяйте допущенные исключительно для дан- ного электроинструмента шлифовальные круги и предусмотренные для них защитные кожухи. Шли- фовальные круги, не предусмотренные для этого электроинструмента, не могут быть достаточно закры- ты и представляют собой опасность. u Изогнутые шлифовальные круги необходимо монтировать таким образом, чтобы их шлифоваль- ная поверхность не выступала за край защитного кожуха. Неправильно монтированный шлифоваль- ный круг, выступающий за край защитного кожуха, не прикрывается достаточным образом. u Защитный кожух необходимо надежно установить на электроинструмент и настроить с максималь- ным уровнем безопасности таким образом, чтобы в сторону пользователя смотрела как можно мень- шая часть неприкрытого шлифовального круга. За- щитный кожух защищает оператора от обломков, слу- чайного контакта со шлифовальным кругом и искра- ми, от которых может воспламениться одежда. u Шлифовальные круги допускается применять только для рекомендуемых работ. Например: ни- когда не шлифуйте боковой поверхностью отрез- ного круга. Отрезные круги предназначены для съе- ма материала кромкой. Воздействием боковых сил на этот абразивный инструмент можно сломать его. Bosch Power Tools 1 609 92A 6PJ | (12.07.2021)144 | Русский u Всегда применяйте неповрежденные зажимные фланцы с правильными размерами и формой для выбранного шлифовального круга. Правильные фланцы являются опорой для шлифовального круга и уменьшают опасность его поломки. Фланцы для от- резных кругов могут отличаться от фланцев для шли- фовальных кругов. u Не применяйте изношенные шлифовальные круги от больших электроинструментов. Шлифовальные круги для больших электроинструментов непригодны для высоких скоростей вращения маленьких элек- троинструментов, и их может разорвать. Дополнительные специальные предупредительные указания для отрезания шлифовальным кругом u Предотвращайте блокирование отрезного круга и завышенное усилие прижатия. Не выполняйте слишком глубокие резы. Чрезмерное нажатие на от- резной круг повышает его нагрузку и склонность к перекашиванию или блокированию, а также опасность обратного удара или поломки абразивного инструмен-

u Избегайте зоны впереди и позади вращающегося отрезного круга. Если Вы ведете отрезной круг в за- готовке от себя, то в случае обратного удара элек- троинструмент с вращающимся кругом может отско- чить прямо на Вас. u При заклинивании отрезного круга и при перерыве в работе выключайте электроинструмент и держи- те его спокойно и неподвижно до остановки круга. Никогда не пытайтесь вынуть еще вращающийся отрезной круг из разреза, так как это может приве- сти к обратному удару. Установите и устраните при- чину заклинивания. u Не включайте повторно электроинструмент, пока абразивный инструмент находится в заготовке. Дайте отрезному кругу развить полное число обо- ротов, перед тем как осторожно продолжить реза- ние. В противном случае круг может заесть, он может выскочить из обрабатываемой заготовки и привести к обратному удару. u Плиты или большие заготовки должны быть надеж- но подперты, чтобы снизить опасность обратного удара при заклинивании отрезного круга. Большие заготовки могут прогибаться под собственным весом. Заготовка должна подпираться с обеих сторон отрез- ного круга, как вблизи разреза, так и по краям. u Будьте особенно осторожны при выполнении раз- резов в стенах или других слепых зонах. Погружаю- щийся отрезной круг может при попадании на газовый трубопровод или водопровод, электрическую провод- ку или другие объекты привести к обратному удару. Дополнительные указания по технике безопасности Используйте защитные очки. u Используйте соответствующие металлоискатели для нахождения спрятанных в стене труб или про- водки или обращайтесь за справкой в местное ком- мунальное предприятие. Контакт с электропровод- кой может привести к пожару и поражению электрото- ком. Повреждение газопровода может привести к взрыву. Повреждение водопровода ведет к нанесе- нию материального ущерба. u Не прикасайтесь к шлифовальным и отрезным кру- гам, пока они не остынут. Круги сильно нагреваются во время работы. u Снимите фиксацию выключателя и установите его в положение Выкл., если был перебой в электро- снабжении, например, при извлечении аккумулято- ра. Этим предотвращается неконтролируемый повтор- ный запуск. u При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Аккумулятор может возгораться или взрываться.Обеспечьте при- ток свежего воздуха и при возникновении жалоб обра- титесь к врачу. Газы могут вызвать раздражение дыха- тельных путей. u Не вскрывайте аккумулятор. При этом возникает опасность короткого замыкания. u Острыми предметами, как напр., гвоздем или от- верткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву ак- кумуляторной батареи. u Используйте аккумуляторную батарею только в из- делиях изготовителя. Только так аккумулятор защи- щен от опасной перегрузки. Защищайте аккумуляторную батарею от высоких температур, напр., от длительно- го нагревания на солнце, от огня, грязи, воды и влаги. Существует опасность взрыва и короткого замыкания. u Не прикасайтесь к шлифовальным кругам, пока они не остынут. Круги сильно нагреваются во время

u Закрепляйте заготовку. Заготовка, установленная в зажимное приспособление или в тиски, удерживается более надежно, чем в Вашей руке. Описание продукта и услуг Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний по технике безопасности и инструкций может привести к поражению электрическим током, пожару и/или тяже- лым травмам. Пожалуйста, соблюдайте иллюстрации в начале руко- водства по эксплуатации. 1 609 92A 6PJ | (12.07.2021) Bosch Power ToolsРусский | 145 Применение по назначению Этот электроинструмент предназначен для резки и об- дирки металлических, каменных и деревянных материа- лов, пластмасс, цветных металлов и плитки без использо- вания воды. Для резания нужно использовать специаль- ный защитный кожух. Изображенные составные части Нумерация представленных компонентов выполнена по изображению на странице с иллюстрациями. (1) Стрелка направления вращения на корпусе (2) Кнопка фиксации шпинделя (3) Выключатель (4) Аккумулятор

(5) Кнопка разблокировки аккумулятора

(6) Индикатор заряженности аккумуляторной батареи (7) Защитный кожух для шлифования (8) Шлифовальный шпиндель (9) Рукоятка (с изолированной поверхностью) (10) Защитный кожух для резки

(11) Зажимной винт с шайбой (12) Oтрезной круг

(13) Шестигранный штифтовый ключ

Изображенные или описанные принадлежности не вхо- дят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе при- надлежностей. Технические данные Шлифовальная машина GWS 12V-76 Товарный номер 3601JF20.. Номинальное напряжение V= 12 Номинальное число обо-

Макс. диаметр шлифо- вального круга мм 76 Посадочный диаметр мм 10 Масса согласно EPTA-Pro- cedure 01:2014

кг 0,70–0,90 Рекомендуемая темпера- тура внешней среды во время зарядки °C 0...+35 Допустимая температура внешней среды во время эксплуатации

°C –20...+50 Рекомендуемые аккумуля-

GBA 12V... Шлифовальная машина GWS 12V-76 Рекомендуемые зарядные

GAL 12... GAX 18... A) Номинальная частота вращения соответствует Стандарту EN 60745-2-3 B) в зависимости от используемой аккумуляторной батареи C) ограниченная мощность при температуре <0 °C Данные по шуму и вибрации Шумовая эмиссия определена в соответствии с EN60745-2-3. А-взвешенный уровень звукового давления от элек- троинструмента обычно составляет 75дБ(A). Погреш- ность K=3дБ. Уровень шума во время работы может превышать указанные значения. Применяйте средства защиты органов слуха! Суммарная вибрация a

(векторная сумма трех направле- ний) и погрешность K определены в соответствии с EN60745-2-3: Шлифование поверхностей (обдирка):

Указанное в настоящих инструкциях значение уровня вибрации измерено по стандартной методике измерения и может быть использовано для сравнения элек- троинструментов. Он пригоден также для предваритель- ной оценки вибрационной нагрузки. Уровень вибрации указан для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ с при- менением рабочих инструментов, не предусмотренных изготовителем, или техническое обслуживание не будет отвечать предписаниям, то уровень вибрации может быть иным. Это может значительно повысить вибрацион- ную нагрузку в течение всей продолжительности работы. Для точной оценки вибрационной нагрузки в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значитель- но сократить нагрузку от вибрации в расчете на полное рабочее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабо- чих инструментов, меры по поддержанию рук в тепле, организация технологических процессов.

Зарядка аккумулятора u Пользуйтесь только зарядными устройствами, ука- занными в технических параметрах. Только эти за- рядные устройства пригодны для литиево-ионного ак- кумулятора Вашего электроинструмента. Указание: Аккумуляторная батарея поставляется в ча- стично заряженном состоянии. Для обеспечения полной Bosch Power Tools 1 609 92A 6PJ | (12.07.2021)146 | Русский мощности аккумулятора зарядите его полностью перед первым применением. Литий-ионный аккумулятор может быть заряжен в любое время без сокращения срока службы. Прекращение про- цесса зарядки не наносит вреда аккумулятору. Литиево-ионная аккумуляторная батарея защищена от глубокой разрядки системой „Electronic Cell Protection (ECP)“. Защитная схема выключает электроинструмент при разряженном аккумуляторе– рабочий инструмент останавливается. u После автоматического выключения элек- троинструмента не нажимайте больше на выклю- чатель. Аккумулятор может быть поврежден. Учитывайте указания по утилизации. Извлечение аккумулятора (см. рис. A) Чтобы извлечь аккумуляторную батарею (4), нажмите на кнопки разблокировки (5) и извлеките аккумулятор из электроинструмента. Не применяйте при этом силы. Индикатор заряженности аккумуляторной

Светодиод Емкость Непрерывный свет 3зеленых свето-

60 – 100% Непрерывный свет 2зеленых свето-

30 – 60% Непрерывный свет 1зеленого свето-

10 – 30% Медленно мигающий свет 1зеленого

0 – 10% Монтаж защитных устройств u До начала работ по техобслуживанию, смене инструмента и т.д., а также при транспортировке и хранении извлекайте аккумулятор из элек- троинструмента. При непреднамеренном включении возникает опасность травмирования. Указание: При поломке шлифовального круга во время работы или при повреждении устройств крепления за- щитного кожуха/электроинструмента электроинструмент должен быть немедленно направлен в сервисную ма- стерскую, адреса см. раздел «Сервис и консультирова- ние по вопросам применения». Защитный кожух для шлифования u При шлифовании всегда используйте защитный кожух(7). Защитный кожух для резки u Для резки с помощью отрезных кругов всегда ис- пользуйте защитный кожух для резки (10). u Для резки камня необходимо обеспечить доста- точное удаление пыли. Монтаж защитного кожуха (см. рис. B) Наденьте защитный кожух для резки (10) на защитный кожух для шлифования (7) так, чтобы он плотно вошел в зацепление. Настройка защитного кожуха (см. рис. B) Поверните защитный кожух в желаемое положение и введите его в зацепление. Инструменты для этого не тре-

Монтаж шлифовальной оснастки u До начала работ по техобслуживанию, смене инструмента и т.д., а также при транспортировке и хранении извлекайте аккумулятор из элек- троинструмента. При непреднамеренном включении возникает опасность травмирования. u Не прикасайтесь к шлифовальным и отрезным кру- гам, пока они не остынут. Круги сильно нагреваются во время работы. Очистите шлифовальный шпиндель (8) и все монтируе- мые детали. Чтобы зажать или отпустить шлифовальный рабочий инструмент, передвиньте кнопку фиксации шпинделя (2) вперед, одновременно вращая шлифовальный рабочий инструмент, чтобы зафиксировать шлифовальный шпин-

u Нажимайте на кнопку фиксации шпинделя только при остановленном шпинделе! В противном случае электроинструмент может быть поврежден. Шлифовальный круг/oтрезной круг Примите во внимание размеры шлифовальной оснастки. Диаметр посадочного отверстия должен соответствовать опорному фланцу. Не применяйте адаптеры или переход-

При использовании алмазных отрезных кругов следите за тем, чтобы стрелка направления вращения на алмаз- ном отрезном круге и направление вращения элек- троинструмента (см. стрелку направления вращения на корпусе) совпадали. Последовательность монтажа показана на странице с ил- люстрациями. Чтобы отпустить шлифовальный/oтрезной круг пере- двиньте кнопку фиксации шпинделя (2) назад, одновре- менно вращая шлифовальный/oтрезной круг (12), чтобы зафиксировать шлифовальный шпиндель (8) (см. рис. C1). При помощи ключа-шестигранника (13) снимите зажим- ной винт с шайбой (11) и снимите шлифовальный/oтрез- ной круг (12) (см. рис. C2). Чтобы закрепить шлифовальный/oтрезной круг, вкру- тите зажимной винт с шайбой (11). Затягивайте винт клю- чом-шестигранником (13) до тех пор, пока шайба винта не будет ровно прилегать к шлифовальному/oтрезному кругу (12) (см. рис. C3). Затем передвиньте кнопку фиксации шпинделя (2) снова назад (см. рис. C4). 1 609 92A 6PJ | (12.07.2021) Bosch Power ToolsРусский | 147 u После монтажа шлифовального инструмента про- верьте перед включением правильность монтажа и свободное вращение инструмента. Проверьте сво- бодное вращение шлифовального инструмента без трения о защитный кожух или другие части. Допустимая шлифовальная оснастка К применению допускаются все виды шлифовальной оснастки, указанные в настоящем руководстве по эксплу-

Допустимое число оборотов [мин

] или окружная ско- рость [м/с] применяемой шлифовальной оснастки долж- ны по крайней мере соответствовать данным из следую- щей таблицы. Соблюдайте допустимое число оборотов или окружную скорость, указанные на этикетке шлифовальной

Выбор шлифовального/oтрезного круга Шлифовальная

Carbide Multi Wheel Древесина (с гвоздями), пласт- масса, ПВХ, композитные ма- териалы, акрило- вое стекло, гипс,

Expert for Inox Нержавеющая сталь, сталь Best for Ceramic Плитка, керамика Best for Hard Ceramic Плитка, твердый фарфор, керамо-

Удаление пыли и стружки Пыль некоторых материалов, как напр., красок с со- держанием свинца, некоторых сортов древесины, мине- ралов и металлов, может быть вредной для здоровья. Прикосновение к пыли и попадание пыли в дыхательные пути может вызвать аллергические реакции и/или забо- левания дыхательных путей оператора или находящегося вблизи персонала. Определенные виды пыли, напр., дуба и бука, считаются канцерогенными, особенно совместно с присадками для обработки древесины (хромат, средство для защиты дре- весины). Материал с содержанием асбеста разрешается обрабатывать только специалистам. – Хорошо проветривайте рабочее место. – Рекомендуется пользоваться респираторной маской с фильтром класса Р2. Соблюдайте действующие в Вашей стране предписания для обрабатываемых материалов. u Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться. Работа с инструментом Включение электроинструмента Установка аккумулятора Указание: Применение аккумуляторов, не предназна- ченных для данного электроинструмента, может приве- сти к сбоям в работе или повреждению электроинстру-

Установите заряженную аккумуляторную батарею (4) в рукоятку электроинструмента так, чтобы она вошла в за- цепление и прилегала к рукоятке заподлицо. Включение/выключение Для включения электроинструмента передвиньте вы- ключатель (3) вперед. Для фиксации выключателя (3) передвиньте выключа- тель (3) вперед и вниз так, чтобы он вошел в зацепление. Для выключения электроинструмента отпустите выклю- чатель (3) или, если он зафиксирован, нажмите коротко на выключатель (3) назад и вниз, а затем отпустите его. u Перед началом работы проверяйте шлифовальную оснастку. Шлифовальная оснастка должна быть правильно монтирована и свободно вращаться. Произведите пробное включение минимум на 1 ми- нуту без нагрузки. Не используйте поврежденную, некруглую или вибрирующую шлифовальную оснастку. Поврежденная шлифовальная оснастка мо- жет разрушиться и стать причиной травм. Индикатор контроля за температурой/защиты от

Красный светодиод (6) помогает защитить аккумулятор от перегрева, а двигатель – от перегрузки. Если светодиод (6) постоянно светится красным цве- том, это свидетельствует о превышении температуры ак- кумулятора и вызывает автоматическое отключение электроинструмента. – Выключите электроинструмент. – Прежде чем продолжать работу, дайте аккумулятору

Мигание светодиода (6) красным цветом означает, что электроинструмент заклинило, и он автоматически от-

Вытащите электроинструмент из заготовки. Как только заклинивание будет снято, электроинструмент начинает работать дальше. Bosch Power Tools 1 609 92A 6PJ | (12.07.2021)148 | Русский Указания по применению u Соблюдайте осторожность при шлицевании в несу- щих стенах, см. раздел «Указания по статике». u При резке легких строительных материалов соблю- дайте законодательные предписания и рекоменда- ции производителя материала. u Закрепляйте заготовку, если ее собственный вес не обеспечивает надежное положение. u Не нагружайте электроинструмент до его останов-

u После сильной нагрузки дайте электроинструменту проработать еще несколько минут на холостом хо- ду, чтобы он мог остыть. u Не используйте электроинструмент на абразивно- отрезной станине. u Не прикасайтесь к шлифовальным и отрезным кру- гам, пока они не остынут. Круги сильно нагреваются во время работы. При электростатическом заряде электроинструмента встроенная электроника отключает электроинструмент. Еще раз нажмите на выключатель (3), чтобы снова вклю- чить электроинструмент. Обдирочное шлифование u Никогда не применяйте отрезные круги для обдир-

Под углом установки от 30° до 40° при обдирочном шли- фовании достигаются наилучшие результаты работы. Во- дите электроинструментом, слегка нажимая на него, ту- да-сюда. При таком подходе обрабатываемая заготовка не будет перегреваться, не изменит своего цвета и на ней не появится дорожек. Резка металла u Для резки с помощью отрезных кругов всегда ис- пользуйте защитный кожух для резки (10). При отрезании шлифовальным кругом работайте с уме- ренной, соответствующей обрабатываемому материалу, подачей. Не оказывайте давление на отрезной круг, не перекашивайте и не качайте его. Не затормаживайте отрезной круг на выбеге боковым

Всегда ведите электроинструмент против направления вращения. В противном случае существует опасность не- контролированного вырывания инструмента из проре-

При резке профилей или четырехгранных труб начинайте рез на наименьшем поперечном сечении. Резка камня u Для резки камня необходимо обеспечить доста- точное удаление пыли. u Применяйте противопылевой респиратор. u Данный электроинструмент разрешается использо- вать только для сухой резки/сухого шлифования. Для резки камней лучше всего использовать алмазные отрезные диски. При обработке особо твердых материалов, например, бе- тона с высоким содержанием гравия, алмазный отрезной круг может перегреться и по этой причине повредиться. Вращающийся с алмазным отрезным кругом сноп искр однозначно указывает на это. В таком случае прервите процесс и дайте алмазному от- резному кругу остыть на холостом ходу при максималь- ной скорости в течение короткого времени. Заметное снижение производительности работы и венец из искр по кругу свидетельствуют о затуплении алмазно- го отрезного круга. Алмазный отрезной круг можно зато- чить короткими резами в абразивном материале (напр., в силикатном кирпиче). Указания по статике На пазы в капитальных стенах распространяется норма DIN1053 часть 1 или действующие в соответствующей стране предписания. Эти предписания подлежат обяза- тельному соблюдению. До начала работы проконсульти- руйтесь у ответственного специалиста по статике, архи- тектора или прораба. Указания по оптимальному обращению с аккумулятором Защищайте аккумулятор от влаги и воды. Храните аккумулятор только в диапазоне температур от – 20 °C до 50 °C. Не оставляйте аккумулятор летом в авто-

Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой. Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены. Учитывайте указания по утилизации. Техобслуживание и сервис Техобслуживание и очистка u До начала работ по техобслуживанию, смене инструмента и т.д., а также при транспортировке и хранении извлекайте аккумулятор из элек- троинструмента. При непреднамеренном включении возникает опасность травмирования. u Для обеспечения качественной и безопасной рабо- ты содержите электроинструмент и вентиляцион- ные прорези в чистоте. Заботливо храните и обращайтесь с принадлежностями. Реализацию продукции разрешается производить в мага- зинах, отделах (секциях), павильонах и киосках, обеспе- чивающих сохранность продукции, исключающих попа- дание на неё атмосферных осадков и воздействие источ- ников повышенных температур (резкого перепада темпе- ратур), в том числе солнечных лучей. Продавец (изготовитель) обязан предоставить покупате- лю необходимую и достоверную информацию о продук- ции, обеспечивающую возможность её правильного вы- бора. Информация о продукции в обязательном порядке 1 609 92A 6PJ | (12.07.2021) Bosch Power ToolsРусский | 149 должна содержать сведения, перечень которых установ- лен законодательством Российской Федерации. Если приобретаемая потребителем продукция была в употреблении или в ней устранялся недостаток (недостат- ки), потребителю должна быть предоставлена информа- ция об этом. В процессе реализации продукции должны выполняться следующие требования безопасности: – Продавец обязан довести до сведения покупателя фирменное наименование своей организации, место её нахождения (адрес) и режим её работы; – Образцы продукции в торговых помещениях должны обеспечивать возможность ознакомления покупателя с надписями на изделиях и исключать любые самосто- ятельные действия покупателей с изделиями, приво- дящие к запуску изделий, кроме визуального осмотра; – Продавец обязан довести до сведения покупателя ин- формацию о подтверждении соответствия этих изде- лий установленным требованиям, о наличии сертифи- катов или деклараций о соответствии; – Запрещается реализация продукции при отсутствии (утрате) её идентификационных признаков, с истёк- шим сроком годности, следами порчи и без инструк- ции (руководства) по эксплуатации, обязательного сертификата соответствия либо знака соответствия. Сервис и консультирование по вопросам

Сервисный отдел ответит на все Ваши вопросы по ре- монту и обслуживанию Вашего продукта, а также по зап- частям. Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относитель- ного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по за- водской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмен- та, с соблюдением требований и норм изготовителя про- изводятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: [phone] E-Mail: [e-mail] www.bosch-pt.ru Дополнительные адреса сервисных центров вы найдете по ссылке: www.bosch-pt.com/serviceaddresses В случае выхода электроинструмента из строя в течение гарантийного срока эксплуатации по вине изготовителя, владелец имеет право на бесплатный гарантийный ре- монт, при соблюдении следующих условий: – отсутствие механических повреждений; – отсутствие признаков нарушения требований руко- водства по эксплуатации – наличие в руководстве по эксплуатации отметки про- давца о продаже и подписи покупателя; – соответствие серийного номера электроинструмента и серийному номеру в гарантийном талоне; – отсутствие следов неквалифицированного ремонта. Гарантия не распространяется на: – любые поломки, связанные с форс-мажорными обсто- ятельствами; – нормальный износ: электроинструмента, так же, как и все электрические. Гарантией не покрывается ремонт, потребность в кото- ром возникает вследствие нормального износа, сокра- щающего срок службы таких частей инструмента, как присоединительные контакты, провода, щётки и т.п.: – естественный износ (полная выработка ресурса); – оборудование и его части, выход из строя которых стал следствием неправильной установки, несанкцио- нированной модификации, неправильного примене- ния, нарушение правил обслуживания или хранения; – неисправности, возникшие в результате перегрузки электроинструмента. (К безусловным признакам пере- грузки инструмента относятся: появление цвета побе- жалости, деформация или оплавление деталей и узлов электроинструмента, потемнение или обугливание изоляции проводов электродвигателя под действием высокой температуры.) Транспортировка На вложенные литиево-ионные аккумуляторные батареи распространяются требования в отношении транспорти- ровки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополни- тельных норм. При перевозке с привлечением третьих лиц (напр.: само- летом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходи- мо участие эксперта по опасным грузам. Отправляйте аккумуляторную батарею только с неповре- жденным корпусом. Заклейте открытые контакты и упа- куйте аккумуляторную батарею так, чтобы она не переме- щалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнительные национальные предписа-

Электроинструменты, аккумуляторные бата- реи, принадлежности и упаковку нужно сда- вать на экологически чистую рекуперацию. Не выбрасывайте электроинструменты и ак- кумуляторные батареи/батарейки в бытовой

Только для стран-членовЕС: В соответствии с европейской директивой 2012/19/EU отслужившие электроинструменты и в соответствии с европейской директивой 2006/66/ЕС поврежденные ли- бо исчерпавшие себя аккумуляторы/батарейки нужно со- бирать отдельно и сдавать на экологически чистую реку-

Аккумуляторы/батареи: Литий-ионные: Пожалуйста, учитывайте указание в разделе Транспорти- ровка (см. „Транспортировка“, Страница149).

Заявление о соответствии ЕС Мы заявляем под нашу единоличную ответственность, что названные продукты соответствуют всем действующим предписаниям нижеуказанных директив и распоряжений, а также нижеуказанных

Техническая документация хранится у: * Шлифовальная
