BRUKSANVISNING GWS 12-115 Professional BOSCH

Allmanna sakerhetsanvisningar for elverktyg

VARNING

Läs alla sakerhetsvarningar,

instruktioner och specifikationer

som tillhandahalls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.

Forvara alla varninger och anvisninger for framtida bruk.

Begreppet Elverktyg hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll ditt arbetsomrade rent och väl upplyst. Ostadade och mörka areor ökar olycksrisiken.
Anvand inte elverktyget i explosionsfarliga omgivningar naret det t.ex. finns brannbara vatskor, gaser ell dermm. Elverktygen alstrar gnistor som kan antanda dammet ell gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avstand. Om du störsvä obehöriga personer kan du förlora kontrollen over elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for attbaraerhängauppelverktygetochinte heller for att dra stickproppen ur vagguttaget. Skadade ellter tilltrasslade ledninger okar risken forelstot.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elastöt.

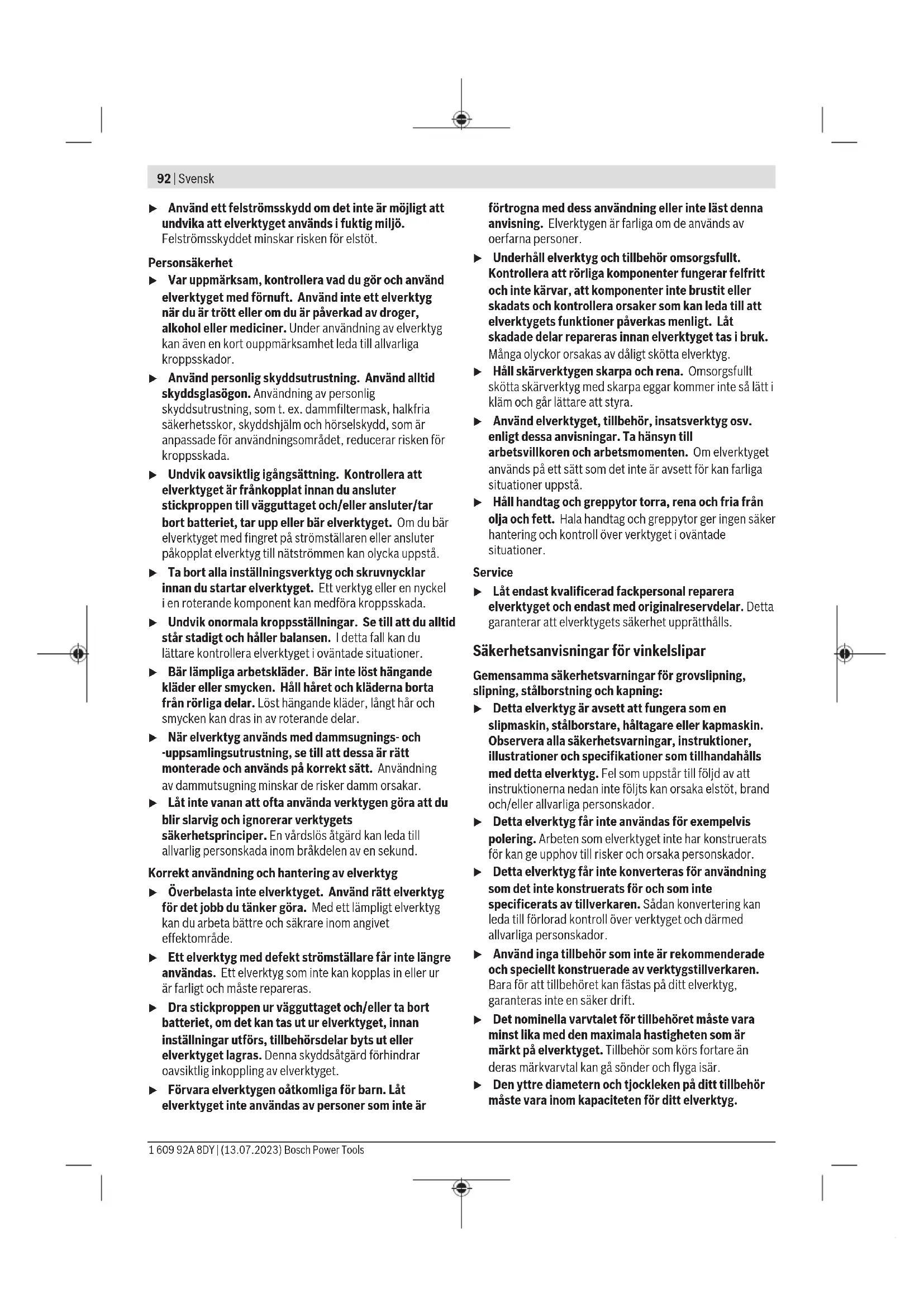

92 | Svensk

Använd ett felströmsskydd om det inte ar möjglipt att undvika att elverktyget används i fuktig miljo. Felströmsskyddet minskar risken for elstöt.

Personsakerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg nar du ar trött ell er om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppärmsamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Använding av personlig skyddsutrustning, som t. ex. damffiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsområdet, reducrar risken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp eller bar elverktyget. Om du bar elverktyget med fingret pa stromstallaren erller ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell er en nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppsställningar. Set till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget ioväntade situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder eller smycken. Håll haret och kläderna borta frän rörliga delar. Lõst hängande kläder, langt帽子 och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
Lát inte vanan att ofta använda verktygen gora att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos atgård kan leda till allvarlig personskada inom brakdelen av en sekund.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Anvand ratt elverktyg for det jobdu tanker gora.Med ett lampligt elverktyg kan du arbeta battre och sakrare inom angivet effektomrade.
Ett elverktyg med defekt stromstallare fär inte langre anvandas. Ett elverktyg som inte kan kopplas in erer ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördsdelar byts ut aller elverktyget lagrs. Denna skyddsätgärd forhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen öatkom Liga for barn. Lät elverktyget inte användas av personer som inte ar

fortrogna med dess använding aller inte LASTenna anvising. Elverktygen ar farliga om de används av oerfarna personer.

Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att komponenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruik. Mänga olyckor orsakas av dālgit sköttä elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sälett i kläm och gär lättare att styra.
Anvand elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisiningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används paett satt som det inte ar avsett for kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.

Service

Lat endast kualificerad fackpersonal reparera elverkyget och endast med originalreservdilar.Detta garantarerattelverkygets sakerhet upprathalls.

Sakerhetsanvisningar for vinkelslipar

Gemensamma sakerhetsvarningar for grovslipning, slipning, stalborstning och kapning:

Detta elverktyg ar avsett att fungera som en slipmaskin, stalborstare, haltagare erler kapmaskin. Observera alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som tillhandahalls med detta elverktyg.Fel som uppstar til foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.
Detta elverktyg fär inte användas for exemplVIS polering. Arbeten som elverktyget inte har konstruerats for kan ge upphov till risker och orsaka persorskador.
Detta elverktyg fär inte konverteras for användning som det inte konstruerats for och som inte specificerats av tillverkaren. Sādan konvertering kan leda till förlorad kontroll over verktyget och)darmed allvarliga persorskador.
Använd inga tillbehör som inte är rekommenderade och spezialt konstruera de verktygstillverkaren. Baraforattillbehorentanfasstadittelverktygaranterasinte en saker drift.
Det nominella varvtalet for tillbehoret maste vara minst like med den maximala hastigheten som ar markt pa elverktyget. Tillbehor som kors fortare anderas markvarvatal kan g asonder och flyga isar.
Denyttre diametern och tjockleken pada ditt tillbehör maste vara inom kapaciteten for ditt elverktyg.

Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lampligt satt.

Tillbehör som inte passar elverktygets fäste hamnar ur balans, vibrerar overdrivet och kan göra att man tapped kontrollen.
Använd inte ett skadat tillbehör. Färe varje användning, inspektera tillbehöret, till exempl slipskivorna für att upptäcka flisor, sprickor och slitage, kontrollera stälborsten für att upptäcka lösä aller spruckna trädar. Om elverktyg aller tillbehör tappas i marken, inspektera dem für skada aller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och askadare på avständ frän det roterande tillbehörets plan och kör verktyget på högsta varvtilutan belastning i en minut. Skadade tillbehör gär normalt sönder underenna testtid.
Använd personlig skyddsutrustning. Beroende pa använding ske du bära skyddsvisir uller (tattslutande) skyddsglasogon. Allt after behov skadu bärskydsmask, horselskydd, handskar och verkstadsförklade som kan stoppa sma fragment av slipmedel ell er arbetsmaterialet. Ogonskyddet maste kunna stoppa flygande skrapp som genereras av olica typer av använding. Skyddsmasken ell er andningskyddet maste kunna filtrera partiklar som genereras av din verksamhet. Längvarig exponering i högt buller kan orsaka horselskador.
Häll askadare pa sakert avsänd fran arbetsromrdet. Alla somkommen in iarbetsomrdet maste barpersonlig skyddsatrustning.Fragment av arbetsstycket ell en trasiga tillbehör kan flyga ivag och orsaka skador bortom det omedelbara verksamhetsomrdet.
Häll elverktyget med i de isolerade greppytorna nár du utfor en atgärd dar du riskerar att komma i kontakt med dolda elledninger erller dess egen sladd. Vid kontakt med en strömforande ledning kan oskyddade metalldelar på verktyget som ar strömforande ge användaren en elektrisk stöt.
Placera sladden pa avstand fran det roterande tillbehore. Om du forlorar kontrollen, kan sladden skaras av aller fastna och din hand erer arm kan dras in i det roterande tillbehore.
Lagg aldrig verktyget nedat forran tillbehoret har stannat fullstandigt. Det roterande tillbehoret kan greppa ytan och dra verktyget utanfor din kontroll.
Kör inte verktyget'nar du bar det pa din sida. Oavsiktlig kontakt med det roterande tillbehoret kan fastna i dina kläder och dra tillbehoret till din kropp.
Rengör regelbundet verktygets luftventiler. Motorns flakt drar in dammi inuti huset och en overdriven ackumulering av metallpulver kan orsaka elektrisk fara.
Anvand inte elverktyg i narheten av brannbara material. Gnistor kan anteanda dessa material.

Använd inte tillbehör som kräver flytande kylmedel.

Använding av vatten aller andra flytande kylmedel kan leda till elektriska stotar.

Kast och relaterade varninger:

Kast ar en plotslig reaktion pa ett roterande hjul som klamts ell er tterande hjul, backningsdyna, borste erer andra tillbehor som fastnat. Klammende erer fastkilning orsakar en snabb blockering av den roterande tillbehoret som i sin tur orsakar att det okontrollerade elverktyget tingas i motsatt riktning mot tillbehoret rotation vid punkten for fastkilinngen.

Till exempel, om ett sliphjul fastnar aller klams av arbetsstycket, kan kanten av hjulet som kommer in i klämpunkten grava sig ner i materialythan vilket gfor att hjulet glider ut ull kastas ut. Hjulet kan antingen hoppa mot ellert brn operatoren, beroende pa riktningen av hjulrorelsen pa platsen for klamning. Slipskivor kan aven g sonder under dessa forhallanden.

Kast ar resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner erler tillstand och kan undvikas genom att vidta lampliga forsiktighetsatgärder som beskrivs nedan.

Häll verktyget iett fast grepp med bada hander och placera din kropp och dina armar sa att du kan sta emot kast. Använd alltid stödhandtaget, om sādant finns, För maximal kontroll over kast eller momentreaktionen under uppstart. Användaren kan kontrollera momentreaktioner erller kastkrafter, om lampliga forsiktighetsatgärder vidtas.
Placera aldrig din hand nara det roterande tillbehore. Tillbehor kan kasta over din hand.
Stall dig inte i det omrade dit elverktygkommen att flytta sig vid kast. Kast kommer att driva verktyget i motsatt riktning mot hjulets roelse da det fastnar.
Var särskilt fösiktig när du arbetar med hörn, skarpa kanter etc. Undvik att tillbehöret studsar och fastnar. Hörn, skarpa kanter eller studsningar har en tendens att gora sa att det roterande tillbehöret fastnar, till kast eller till att man forlorar kontrollen.
Fastinte en sagkedja med blad for trasnideri,ett diamant-segmentsagblad med ett periferiskt mellanrum pa mer an 10 mm erer en tandat sagklinga. Sdana blad skapar ota kast och gor att man tappar kontrollen.

Sakerhetsvarningar som ar specifica for grovlipning och kaping:

Anvend endast skivtyper som rekommenderas for ditt elverktyg och det specifika skyddet som utformats for vald skiva. Skivor som elverktyget inte ar utformat for kan inte skyddas tillrackligt och ar osakra.
Slipytan i nedsänkningen i mitten av hjulen maste monteras under planet for skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom plan skyddskantens plan kan inte skyddas pa lampligt satt.
Skyddet skara sakert fastsatt pa elverktyget och positionerat for maximal sakerhet, sa att hjulet exponeras mot operatoren sa lite som mojligt.

94 | Svensk

Skyddet hjalper till att skydda anvandaren mot trasiga hjulfragment, oavsiktlig kontakt med hjul och gnistor som kan antanda klader.

Hjul farrendast anvandas forrekommenderade anvandninger.Till exempel:slipa inte med sidan av kapskivan.Slipande kapskivor ar avsedda for perifer slipning och sidokrafter som appliceras pa dessa hjul kan fa dem att splittras.
Använd alltid oskadda hjulflänsar med ratt storlek och form für hjulet du valt. Korrekta hjulflänsar stödjer hjulet och reducerar)därmed möjligheten att hjulet gär sönder. Flansar for brythjul kan skilja sig frän polerande hjulflänsar.
Anvand inte nedslitna skivor frans storre elverktyg. Skivor avsedda for storre elverktyg ar inte lampliga for den Hogre hastigheten hos ett minredre verktyg och kan gao sonder.
Vid använding av multiskivor skä korrekt skydd for det specifika användningsområdet anvandas. Om fel skydd används kan det paverka sakerheten och leda till allvarliga skador.

Ytterligare sakerhetsvarningar som ar specifikaforkapning:

Se till att brythjulet inte fastnar och applicera inte ett for hart tryck. Forsok att inte skara overdrivet djupt.
Overbelastning av hjulek okar belastningen och mottagligeheten for vridning aller fastkilning av hjulei snitt somt risken for kast aller hjulbrott.
Stall dig inte med kroppen i linje med och bakom det roterande hjulet. Nar hjulet flyttar sig bort fran din kropp vid användningspunktten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig.
- Om skivan fastnar aller om kapingen avbryts av nagon anledning, stang av elverktyget och häll det stilla tills skivan stannar welt. Forsök aldrig ta bort kapskivan medan den ar i rörelse, annars kan kast inträff. Undersök och korrigera ansaken till att skivan fastnar.
Starta inte om skärningen i arbetssystcket. Låt hjulet na full hastighet och utfor sedan snittet igen

forsiktigt. Hjulet kan fastna, slira eller gora kast om elverktyget startas om i arbetsstcyket.

Stodjer paneler eller vilket skrymmande arbetsstycke som helst for att minimera risken for att hjulet fastnar aller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stoden ska placeras under arbetsstycket nara skarlinjen och nara kanten pa arbetsstycket på hjulets bada sider.
Var särskilt forsiktig nár du gör en fickutskärning i beintliga vaggar aller andra blinda områden. Det framskjutande hjulet kan skära gas- aller vattenrö, elkablar aller foremål som leder till kast.
Forsk inte utfora kurvade kapningar. Overbelastning av skivan okar belastningen och mottagligeheten for vridning eller fastkilning av skivan i snitt somr risken for kast uller skivbrott.

Använd slipppaper i passande storlek. Folj tilverkarens rekommendationer nar du valjer slipppaper. Större slipppaper som gär utanfor slipplattan utgor en risk for skador och kan leda till att skivan fastnar eller gar sönder somt till kast.

Observera att trädborst kastas ut av borsten även under den normala driften. Überbelasta inte tradarna genom att utsätta borstarna for allfor stor belastning Traden kan latt trängaigenom tunnare kläder och/eller huden.
- Om använding avett skydd har specificerats for stalborstning sa fardet inte finnas nagon kontakt mellan stalborsten och skyddet. Stalborsten kan expandera i diameter pa ground av arbetsbelastningen och centrifugalkraften.

Ytterligare sakerhetsanvisningar

Använd skyddsglasogon.

Skyddshuven fär inte anvandas for kapning. Med lamplig tillsats kan skyddshuven även anvandas for kapning.

Häll i elverktyget stadigt med bada händerna och stå stadigt. Elverktyget kan styras sakrare med två händer.

Vid insatsverktyg med innerganga, som borstar och diamant-borrkronor, skax. gängländ for slipspindeln beaktas. Spindeländen fär inte beröra botten av insatsverktyget.
Använd lampliga detektorer für att lokalisera dolda forsörnjningsledninger erller konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.
Las upp strombrytaren och stall den i av-laget om strömforsörningen avbryts t. ex. vid strömavbrott aller dra ut natstickkontakten. Därigenom Förhindras en okontrollerad start.
Säkra arbetsstycket. Ett arbetsstycke som ar fastspän i en upppänningsanordning eller ett skruvstycke halls säkrare an med handen.
Förvara insatsverktygen inomhus, iett torrt, tempererat och frostfritt utrymme.
- Ta bort insatsverktygen innan transport av elverktyget. Dä undviker du skador.
Bundna kap- och slipskivor har ett utgangsdatum. After detta datum far skivorna inte langre anvandas.

Produkt- och prestandabeskrivning

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till följd av att sakerhetsinstruktionerna och anvisiningarna inte följt'skan orsaka elstot, brand och/eller allvarlga persorskador.

Beakta bilden i den framre delen av bruksanvisningen.

Ändamälsenig användning

Elverktyget ar avsett for kaping och borstning av metall, sten, plast och kompositmaterial, for skrubbning av metall, plast och kompositmaterial somt for borrning i stenmaterial med diamantborrkronor utan vatten. Se till att ratt skyddskapa anvands (se „Drift", Sidan 98).

Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.

Med tillatna slipverktyg kan elverktyget anvandas for sandpappersssliping.

Elverktyget fär inte användas for slipning av stenmaterial med diamant-koppskiva.

Illustrerade komponenter

Numreringen av de avbildade componenterna refererar till framställingen av elverktyget pa grafiksidan.

(1) Upplasningsspak for skyddskapa
(2) Spindellasknapp
(3) P-/av-strombrytare
(4)Vibrationsdampande stodhandtag (isolerad greppyata)
(5) Stödhandtag (isolerad greppyta)

(6) Utsugskapa for slipining
(7) Skyddskapa for slipning
(8) Skyddskapa for kapinga
(9) Lock for kaping
(10) Fästflans med O-ring
(11) Koppskiva i hardmetall
(12) Slipskiva
(13) Skivborste ( 22,22mm)^a)
(14) Skivborste (M14)a)
(15) Kapskiva
(16) Diamant-kapskiva
(17) Spannmutter
(18) Snabbspanningsmutter SDS- liic
(19) Tvastiftsnyckel for spannmutter/rundmutter
(20) Handtag (isolerad greppyta)
(21) Slipspindel
(22) Handskydd
(23) Gummisliptallrik
(24) Sliptallrik
(25)Rundmutter
(26) Koppborste
(27) Konformad borste
(28) Diamantborrrkrona
(29) Gaffelnyckel
(30) Utsugskapa for kaping med styrladea
a) I bruksanvisningen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I värt tillbehörprogram beskrives allt behör som finns.

Tekniska data

Vinkelslip GWS 12-115 GWS 12-125
Artikelnummer	3601 CA6 1.. 3601 CA6 1..
Nominell ingängseffekt W 1200 1200
Utgängseffekt W 690 690
Uppmätt tomgängsvarvatalA)	v/min 11000 11000
Max. slipskivdiameter/gummisliprondelldiameter mm 115 125
Slipspindelgänga M14 M14
Max. gängländ für slipspindeln mm 22 22
Skydd mot oavsiktlig Återstart ● ●
Vikt enlicht EPTA-Procedure 01:2014B)	kg 2,0-2,2 2,0-2,4
Skyddsklass	☐/II	☐/II

A) Uppmatt tomgangsvarvatal enligt EN IEC 62841-2-3 for val av passande insatsverktyg. Det faktiska tomgangsvarvtalet fär inte överskrida det uppmatta tomgangsvarvtalet och ar)därfor lagre.
B) Beroende pa vilken skyddskapa (8),7,9) och vilket stodhandtag (5),4) som anvands
Uppgifterna gäller for en markspänning pa [U] 230 V. Vid avvikende spanning och for utforanden i vissa lander kan uppgifterna variera.
Värdena kan variera beroende på produit och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

96 | Svensk

Buller-/vibrationsdata

Bullervarden framtagna enligt EN IEC 62841-2-3.

Maskinens A-vagda ljudniva uppnar i typiska fall: 94 dB(A);
ljudeffektniva 102 dB(A). Osakerhet K = 3 dB.

Bär hörskydd!

Totala vibrationsvarden a_p (vektorsumma for tre riktninger) och osakerhet K beraknad enligt ENIEC 62841-2-3:

Ytslipning (skrubbing) och kaping: a_n = 6,9m / s^2,K = 1,5m / s^2

Slipning med slipblad: a_n = 4,9m / s^2,K = 1,5m / s^2

Slipning av tunn plat aller andra material med stor yta som latt vibrarar kan leda till ett 15 dB högre bulleremissionsvärde. Med hjälp av tunga dampningsmattor kan bullernivan minskas. Ett högre bulleremissionsvärde skas tan med i berakninger bade vid riskutvärdering av buller och vid val av lampligt horselskydd.

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmatts enigt en matmetod som normerats och kan användas for att jämföra elverktyg med varandra. Matmetoden ar även lamplig for preliminar bedömning av vibrations- och bullernivān.

Den angivna vibrations- och bullernivan representar den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med andra insatsverktyg eller inte underhallits ordentligt kan vibrationsoch bullernivan avika.Da kan vibrations- och bullernivan under arbetsperioden oka betydigt under hela arbetstiden.

For en exakt bedomning av vibrations- och bullernivan bor
aven de tider beaktas nar elverktyget ar avstangt aller
ir igang, men inte anvands. Detta reducerar vibrations- och
bullerbelastningen for den totala arbetsperioden betydligt.
Bestam extra sakerhetsatgärder for att skydda operatoren
mot vibrationernas inverkan t. ex.: underhall av elverktyget
och insatsverktygen, att halla handerna varma, organisation
av arbensforloppen.

Skydd mot oavsiktlg Återstart

Aterstartskyddethindrar elverktyget fran att okontrollerat startafterett stromavbrott.

För Återstart ställ strömställaren (3) i fränkopplingslåge och koppla pa nytt pa elverktyget.

Montage

Montera skyddsanordning

Dra stickproppen ur natttaget innan arbenen utfors pa elverktyget.

Anmärkning: Om slipskivan brustit under drift aller stodanordningarna på spängskyddet/elverktyget skadats, mäste berörda delar/elverktyget bytas ut uller for service skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst och användningsradgivning".

Skyddskapa for slipning

Lagg skyddskapan (7) pa elverktygets
hällare tills kodningen pa
skyddskapan stämmer överens med
hällaren. Tryck och hallinne laset (1).
Tryck pa skyddskapan (7) pa
spindelhalsen tills skyddskapan sitter
korrekt pa elverktyget och vrid
skyddskapan sa att den klickar fast
hörbart.

Anpassa skyddskapans (7) position till arbetsstegets krav. Tryck

upplasningsspaken (1) uppat och vrid skyddskapan (7) till onskad position.

Stall alltid in skyddskapan (7) sa att bada axlarna pa upplasningsknappen (1) laser fast imotsvarande spar i skyddskapan (7).
Ställ in skyddskåpan (7) sa att gnistor inte sprutas mot användaren.
I tillbehorets vridriktning fár skyddskapan (7) endast vridas medan upplasningsspaken (1) aktiveras! I annat fall fár elverktyget inte användas mer och maste overlämnas till kundtjänst.

Observera: koderingsaxlarna pa skyddskapan (7) sakerstaller att endast en skyddskapa som passar till elverktyget monteras.

Sugkapa for slipning

For dammfri slipning av farg, lack och plast med koppskivor i hardmetall (11) kan du anvanda en utsugskapa (6). Utsugskapan (6) ar inte lamplig for beartining av metall. Lamplig Bosch-dammsugare kan anslutas till utsugskapan (6). Satt suglangen med utsugsadaptern i avsedd anslutting pa utsugskapan.

Skyddskapa vid kapning

Anvand alltid skyddskapan for kaping (8) eller skyddskapan for slipning (7) tillsammans med locket for kaping (9) nar du skakapa.
Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.

Skyddskapan for kaping (8) monteras som skyddskapan for slipning (7).

Lock for kapning 1 metall

Montera locket for kaping (9) av metall pa skyddskapan for slipning (7) (se bild A): vrid tillbaka halbygeln (1). Satt locket (9) pa skyddskapan for slipning (7) (2). Tryck fast halbygeln pa skyddskapan (7) (3).

For demontering (se bild B) trycker du knappen pa hällbygeln (1) och vrid den bakat (2). Dra av locket (9) frän skyddskapan (7) (3).

Lock for kapning i plast

Satt pa locket for kaping (9) i plast pa skyddskapan for slipning (7) (se bild C). Locket (9) snapper fast horbart och synligt pa skyddskapan (7).

För demontering (se bild D) lossar du locket (9) pa

skyddskapan (7) () till vänster eller höger och drar av locket ()

Bortsugningskapa for kaping med styrlade

Utsugskapan for kaping med styrslade (30) monteras pa sama satt som skyddskapan for slipning. Stodhandtaget (5)/(4) monteras genom bygeln pa utsugskapan pa vaxelhuset vilket gor att elverktyget sitter fast ihop med utsugskapan. Pa utsugskapan med styrslade (30) kan lamplig Bosch-dammsugare anslutas. Satt suglangen med utsugsadaptern i avsedd anslutting pa utsugskapan.

Observera: frictionen som uppstar pogrund av dammet i sugslangen och i tillbehoret vid utsugning orsakar en elektrostatisk laddning som anvandaren kan uppatta som statisk urldanding (beroende pa omgivningsfaktorer och fysiologiskt tillstand). Bosch rekommenderar i allmanhet anvandning av en antistatisk sugslang (tillbehor) for utsug av fint damm och torra material.

Handskydd

Vid arbete med gummisliprondell (23) ell er med kopppborste/konformad borste/diamant-borrkrona ske handskydd (22) alltid anvandas.

Fäst handskyddet (22) med stöhandtaget (5)/(4).

Standard-stodhandtag/vibrationsdampande stodhandtag

Skruva fast stodhandtaget (5)/(4) till hoger erller vander om vaxelhuset beroende pa arbetssatt.

Använd endast elverktyget med stödhandtaget (5)/ (4).
Anvand inte elverktyget om stodhandtaget (5)/(4) ar skadat. Gorinaandringar paa stodhandtaget (5)/(4).

Vibration Det vibrationsdampande stodhandtaget (4)mjllgorett vibrationsreducerat och darmed ett

mer bekvamt och sakert arbete.

Montera slipverktyg

Dra stickproppen ur natuttaget innan arbeten utfors pa elverktyget.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Rengör slipspindeln (21) och alla delar som sca monteras.
For att spanna och lossa slipverktygen trycker du pa spindelläsknappen (2) for att arretera slipspindeln.

Tryck ned spindellasknappen endast nar slipspindeln star stilla. Iannat fall kan elverktyget skadas.

Slip-/kapningssskiva

Beakta slipverktygets matt. Haldiametern maste passa till fastflansen. Anvand inga adaptrar erler reduceringsdilar.

Var vid användingen av diamant-kapningssskivor noga med att vridriktningspilen pa diamant-kapningssskan och elverktygets vridiktning (se vridriktningspilen pa kapslingen) stammer overens.

Monteringens ordningsfoljd framgår av grafiksidan.

For infasting av slip-kapskivan lossa spannmuttern (17) och dra sedan fast den med tvastiftsnyckeln (se „ Snabbspänningsmutter SBC

▶ Kontrollera after monitoring och fore start av slipverktyget att det monterats på rätt satt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet aller andar delar.

I fästflänsen (10) har en plastdel (O-ring) sats in runt centreringskragen. Om O-ringen saknas eller ár skadad, sama fästflänsen (10) bytas ut innan fortsett använding.

Snabspänningsmutter SDS-clic

For enkelt byte av slipverktyg utan att anvanda ytterligare verktyg kan du anvanda snabbspanningsmuttern (18) istallet for spannmuttern (17).
Snabbspanningsmuttern (18) fãr endast anvandas for slip- och kapskivor.

Använd endast en felfri, oskadad snabbspannmutter (18).

Var vid paskruvningen uppmarksam pa att snabbspanningsmutterns (18) textforsedda sida inte pekar mot slipskivan. Pilen skull vara riktad mot indexmarket (31).

Tryck pa spindellasknappen (2) for att arretera slipspindeln. For att dra at spindelspannmuttern skruvar du slipskivan kraftigt medurs.

En korrekt fAst och oskadad snabbspanningsmutter kan du lossa genom att vrida den rafflade ringen moturs for hand. Lossa aldrig en atdragen snabbspanningsmutter med en tang, utan anvands kombinyckeln. Satt an kombinyckeln pa det satt som visas pa bilden.

Tillatna slipverktyg

Beakta darfor det tillatna varvtalet resp. periferihastigheten pa slipverktygets etikett.

98 | Svensk

max. [mm] [mm]
Dbsda[v/ min]						[m/s]
115	7,2	-	22,2	-	11000	80
125	7,2	-	22,2	-	11000	80
115	4,2	-	22,2	-	11000	80
125	4,2	-	22,2	-	11000	80
115	-	-	-	-	11000	80
125	-	-	-	-	11000	80
75 30---11000 45
115	24	-	M14	-	11000	80
115	19	-	22,2	-	11000	80
125	24	-	M14	-	11000	80
125	19	-	22,2	-	11000	80
115	-	-	M14	-	11000	80
125	-	-	M14	-	11000	80
82--M14-11000 80
115	6	10	22,2	>0	11000	80
125	6	10	22,2	>0	11000	80
115	21	-	22,2	-	11000	80
125	21	-	22,2	-	11000	80

Vrid vaxelladshuvudet (se bild E)

Dra stickproppen ur natttaget innan arbenuten utfors pa elverktyget.

Du kan vrida vaxelhuvudet i steg om 90^ . Dā kan pa-/avströmbrytaren placeras i en bättre hanteringsposition vis speciella arbetsfall, t. ex. für ∀nsterhanta personer.

Skruva ut de 4 skruvarna helt och hallet (1). Sväng vaxelhuvudet forsiktigt och utan att ta av det fran kapan till dennya positionen (2). Dra at de 4 skruvarna igen (3).

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovdligt. Beroring erler inanding av dammet kan orsaka allergiska reactiomer och/eller andningsbesvar hos anvandaren ell personer som uppehaller sig i narheten.

Vissa damm frän ek uller bok anses vara cancerogena, speciellt d i forbindelse med tillsatsamnen for trabehandling (kromat, trakonserveringsmedel). Endast ykesman far bearbeta asbesthaltigt material.

• Använd om möjigt en für materialet lamplig dammutsugning.
• Set till arbetsplatsen ar vãl ventililerad.
• Vi rekommender er att andningskydd i filterklass P2. Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.
  Undvik dammanhopning pa arbetsplatsen. Damm kan latt sjalvantandas.

Drift

Belasta inte elverktyget sa mycket att det stannar.
Dra stickproppen ur nattuttaget innan arbeten utfors pa elverktyget.
Var forsiktig vid sparring i barande vaggar. Se avsnittet "Information om statiken".
Spann upp arbetsstycket, savida det inte ligger sakertPGA ground av sin egenvikt.
Om elverktyget anvants under hog belastning, lát det gà nagra minuter pa tomgäng for avkylning av tillsatsverktyget.
Elverktyget fär inte användas med ett kapbord.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Arbetsanvisningar

Skrubbning

Använd alltid skyddskapa for slipning (7)vid skrubbsliping med bundna slipmedel.
Använd aldrig kapskivor für skrubbning.
Vid skrubbsliping kan skyddskapan for kaping (8)
eller skyddskapan for slipning (7) med monterat lock
for kaping (9) stota mot arbetsstyetket vilket leder
till forlust av kontrollen over verktyget.

Med en ställvinkel på 30^ till 40^ fár du det bösta resultatet vid skrubnbing. Flytta elverktyget med mattfullt tryck fram och tillbaka. Dà blir materialet inte for varmt, missfárgas inte, och det blir inga repor.

Vid använding av bundna skivor som ar tillatna bade for kapning och slipning maste skyddshuven for kapning (8) resp. skyddshuven for slipning (7) med monterat lock for kapning (9) anvandas.

Ytslipning med solfjaderslipskiva

Använd alltid skyddskapa for slipning (7) vid slipning med solfjaderslipskiva.

Med solfjaderslipskivan (tillbehör) kan ocksä valdya ytor och profiler bearbetas. Solfjaderssslipskivor har en avsevär langre livslängd, lagre bullerniva och lagre sloptemperaturer an konventionella slipskivor.

Ytslipning med sliprondell

Montera alltid handskyddet (22) vid arbeten med gummisliptallriken (23).

Slipning med sliprondell kan goras utan skyddskapa.

Monteringens ordningsfoljd framg av grafiksidan.

Skruva fast rundmuttern (25) och spän den med tvästiftsnyckeln.

Koppborste/skivborste/konformad borste

Använd alltid skyddskäpan for slipning (7) vid borstning med skivborste. Borstning med kopporste/konformad borste kan göras utan skyddskäpa.
Montera alltid handskyddet (22) med koppborste ell er konformad borste.
Borsten pa skivborsten kan fastna i skyddskapan och g av om max. tillatna mtt for skivborstarna overskrids.

Monteringens ordningsfoljd framgår av grafiksidan.
Koppborsten/den konformade borsten/skivborsten skag att skruva sängt på slipspindeln sa att den ligger an fast mot slipspindelfländsen i slutet av slipspindelgangningen.
Spann fast koppborsten/den konformade borsten/skivborsten med en gaffelnyckel.

For att fasta skivborsten med diameter 22,22 mm sätter du fästflänsen med O-ringen (10) på slipspindeln (21), skruvar på rundmuttern (25) och drar at den med tvåstiftsnyckeln.

Kapning av metall

Vid kapning av metall med bundna kapskivor aller med diamant-kapskivor, anvand alltid skyddskapan for kapning (8) resp. skyddskapan for slipning (7) med monterat lock for kapning (9).
Vid använding av skyddskäpan for slipning (7) for kapning med bundna kapskivor foreligger en ökad risik for gnistor och partiklar somt skivfragment vid skivbrott.

Arbeta med mattfull frammatning vid kaping, som ar anpassad till materialet. Utova inget tryck pa kapningssskivan och forvrid och oscillatora den inte. Bromsa inte in den utgående kapningssskivan genom att trycka emot pa sidan.

Elverkyget maste alltid foras med motrotation. Annars foreligger risk for att den trycks ut ur kapningen okontrollerat. Vid kapning av profiler och fyrkantsor ar det bast att satta an där diametern ar som minst.

Kapning av sten

Vid kapning av sten med bundna kapskivor erler med diamantkapskivor, anvand alltid utsugskapan for kapning med styrlade (30)ller skyddskapa for kapning (8)ller skyddskapan for slipning (7)med monterat lock for kapning (9).
Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.
Bär dammskyddsmask.
Elverkyget fär endast användas for torrkapning/ torrsliping.

Vid använding av skyddskåpan for kapning (8), skyddskåpan for slipning (7) eller skyddskåpan for slipning (7) med monterat lock for kapning (9) vid kapning och slipning i betong erller murverk foreligger en ökad risk for dammbelastning samt en ökad risk att förlora kontrollen over elverktyget, vilket kan leda till rekyl.

Använd für kaping av stenmaterial lampligast en diamantkapskiva.

Vid använding av utsugskapan for kapning med styrsläde (30) sā skall dammsugaren for bortsugning av stendamm vara tillaten. Bosch har lampliga dammsugare i sitt sortiment.

Satt pa elverktyget och satt det med den framre delen av styrskenan pa arbetsstycket. Skjut elverktyget med jämna drag som ar anpassade after materialet.

Vid kapning av speicielt hårda material, t.ex. speicielt hard betong med hög kiselhalt sā kan diamant-kapningssskivan overhettas och därmed skadas. En gnistkrans som gär runt diamantkapningssskivan indikerar detta.

Avbryt i detta fall kapingen och lát diamantkapningssskivan gā en kort tid pá högsta varvtila pá tomgang for att kyla den. Om avverkningsgraden avtar markbart och en gnistbildning syns runtom sä ar det ett tecken pa att diamantkapningssskivan blivit slo. Du kan slipsa den gen genom att góra korta snitt iett abrasivt material, t.ex. kalksandsten.

Kapning av andra material

Vid kapning av andra material som plast, kompositmaterial osv. med bundna kapskivor erler Carbide Multi Wheel-kapskivor, anvand alltid skyddskapan for kapning (8) aller skyddskapan for slipning (7) med monterat lock for kapning (9). Genom anvandning av utsugskapa med styrslade (30) farr du en bättre dammutsugning.

Arbeta med diamantborrkrona

Anvendendastdiamantborrkronorfortorrborring.
Montera alltid handskyddet (22) for arbete med diamantborrkrona.

Satt inte diamantborrkronan parallellt pa arbetssstycket. Stick in det snett och med cirklande roelser.Darmed far du en optimal kylning och en langre halbarhet hos diamantborrkronan.

Information om statiken

För skáror i barande väggar foreligger ladsspecifika regler. Dessa foreskrifter skall iakttas. Rädgör innan arbetet med ansvariga statiker, arkitekter ellen ansvariga byggledningen.

Driftstart

Beakta natspänningen! Kontrolera att stromkallans spanning overensstämmer med uppgifternapa

100|Norsk

elverktygets typskylt. Elverktyg markta med 230 V kan även anslutas till 220 V.

Vid drift av elverktyget med hjälp av mobila generatorer, som inte har tillräckliga kraftreserver eller som inte har en lamplig spanningsreglering med startströmsforstärkning kan prestanda reduceras eller sä kan det elverktyget bete sig otypiskt vid start.

Kontrolleria lampligheten hos generatorn, framfor allt vad galler natspanning och frekvens.

In- och urkoppling

For idrfttagning av elverktyget skjuter du strombrytaren (3)framat.

For att arretera strombrytaren (3) skjuter du ner strombrytaren (3) framat och nerat tills den gar i las.

For att stanga av elverktyget slapper du strombrytaren (3) och om den arreterad trycker du strombrytaren (3) kort bakat och slapper den sedan.

Kontrollera slipverktygen innan användingen. Slipverktyget maste vara felfritt monterat och kunna rotera fritt. Utfor en testkorning pa minst 1 minututan belastning.Anvand inte slipverktyg som ar skadade, ojamna ell som vibrerar. Skadade slipverktyg kan g asonder och orsaka skador.

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur natttaget innan arben utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.
Vid extrema användningsforhallanden bör du om möjtigt alltid använda en bortsugningsanlagning. Renblas ventilationsöppningarna ota och forkoppla en jordfelsbrytare (PRCD). Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddisolering kan fösamras.

Lagra och hantera tillbehoret med omsorg.

Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er en auktoriserad serviceverkstad for Bosch elverktyg.

Rengör regelbundet ventilationsöppningarna pa elverktyget. Motorfläkten drar in dammi huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar.

Kundtjanst och applikationsradgivning

Kundservicen ger svar på frågor beträffande reparacion och underhäll avprodukter och reservdeler. Explosionsrittingar och informationer om reservdeler hitrar du ocksa under:

www.bosch-pt.com

Bosch applikationsradgivnings-team hjalper dig garna med fragor om vara Produkter och tillbehoren till dem.

Ange alltid vid forrågnigar och reservdelsbeställninger det 10-siffriga produktnumret som finns på produits typskylt.

Svenska

Elverktyg, tillbehör och Förpackning ska omhändertas på miljövänligt sätt foråtervinning.

Slang inte elverktyg bland hushallsavfallet!

Endast for EU-länder:

Enligt det europeiska direktivet 2012/19/EU om forbrukade elektriska och elektroniska apparater och dess omsattning i nationell ratt maste obrukbara elverktyg omhandertas separat och på att miljovänlig satt lamnas in for atervinning. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på halsa och miljo på grund av potentiellt farlige/amnen.

Norsk

For a slá av elektroverktýet slipper du av/pa-bryteren (3).
