MANUALE UTENTE GWX 17125 PSB Professional BOSCH

(1) (2)(3) (4) (6) (9) (11) (13) (16) (12) (5) (7) (8) (10) (10) (9) (11) (11) (15) (15) (14) (17) (5) 1 609 92A 6A2 | (10.10.2022) Bosch Power Tools| 5

125 6 10 X-LOCK >0 11500 80 Rodar a cabeça do mecanismo de acionamento (ver figuraE) u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Pode rodar a cabeça do mecanismo de acionamento em passos de 90°. Desta forma, o interruptor de ligar/desligar pode ser colocado na posição de manuseamento mais favorável, p.ex. para esquerdinos, em situações de trabalho especiais. Desenrosque completamente os 4 parafusos(➊). Oscile cuidadosamente a cabeça do mecanismo de acionamento e sem a retirar da caixa para a nova posição(➋). Volte a apertar os 4 parafusos(➌). Desmontar o filtro de pó (ver figurasF eG ) Empurre o filtro de pó(5) no lado de baixo da ferramenta elétrica no sentido da seta. Não agarre o filtro de pó(5) lateralmente e retire-o. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)66 | Português considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Funcionamento u Não sobrecarregar demasiado a ferramenta elétrica, provocando uma paragem. u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Cuidado com ranhuras em paredes de suporte, ver a secção "Indicações sobre estática". u Aperte a peça se esta não ficar segura apenas com o seu próprio peso. u Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns minutos em vazio, para que o acessório possa arrefecer. u Não utilizar a ferramenta elétrica com um suporte para rebarbadoras. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. Instruções de trabalho Desbastar u Para desbastar com produtos abrasivos ligados utilize sempre a tampa de proteção para lixar(11). u Nunca utilize os discos de corte para desbastar. u Ao desbastar, a tampa de proteção para cortar(13) ou a tampa de proteção para lixar(11) com a cobertura montada para cortar(15) pode embater na peça e causar a perde de controlo. Com um ângulo de penetração de 30° a 40° obtém o melhor resultado de trabalho ao desbastar. Desloque a ferramenta elétrica para trás e para a frente com uma pressão constante. Desta forma a peça de trabalho não fica demasiado quente, não muda de cor e não ficam sulcos. u Na utilização de discos ligados, permitidos tanto para cortar como para lixar, é necessário utilizar a tampa de proteção para cortar(13) ou a tampa de proteção para lixar(11) com a cobertura para cortar montada(15). Lixar superfícies com disco de lixa em lamelas u Ao lixar com o disco de lixa em lamelas, use sempre a tampa de proteção para lixar(11). Com o disco de lixa em lamelas (acessórios) pode processar também superfícies curvas e perfis. Os discos de lixa em lamelas têm uma durabilidade consideravelmente maior, um menor nível sonoro e temperaturas mais baixas ao lixar do que os discos abrasivos convencionais. Lixar superfícies com prato de lixar u Para trabalhos com o prato de lixar em borracha (20) monte sempre a proteção das mãos (19). O lixamento com prato de lixar pode ser feito sem tampa de proteção. A ordem da montagem pode ser consultada na página de esquemas. Catrabucha tipo tacho/catrabucha em disco/catrabucha em forma de cone u Ao escovar com catrabuchas em disco, use sempre a tampa de proteção para lixar(11). A escovagem com catrabuchas tipo tacho/catrabuchas em forma de cone pode ser feita sem tampa de proteção. u Para os trabalhos com a catrabucha tipo tacho ou a catrabucha em forma de cone monte sempre a proteção das mãos(19). u Os fios das catrabuchas em disco podem ficar enredados na tampa de proteção e partirem-se, caso as dimensões máximas permitidas das catrabuchas em disco sejam excedidas. A ordem da montagem pode ser consultada na página de esquemas. Cortar metal u Ao cortar metal com discos de corte ligados ou com discos de corte de diamante, use sempre a tampa de proteção para cortar(13) ou a tampa de proteção para lixar(11) com cobertura para cortar montada(15). u Na utilização da tampa de proteção para lixar(11) para trabalhos de corte com discos de corte ligados, existe um elevado risco de se ser exposto a faíscas e partículas, bem como fragmentos do disco no caso de quebra dos mesmos. Ao cortar, trabalhe com um avanço uniforme e adequado ao material a processar. Não exerça pressão sobre o disco de corte, não incline nem oscile. Não trave os discos de corte na saída por contrapressão lateral. A ferramenta elétrica tem de ser sempre conduzida no sentido oposto às rotações. Caso contrário há risco que a ferramenta seja pressionada de forma descontrolada para fora do corte. Para cortar perfis e tubos quadrados o melhor será aplicar pequenos cortes transversais. 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsPortuguês | 67 Cortar pedra u Ao cortar pedra com discos de corte ligados ou com discos de corte de diamante para pedra/betão, use sempre a tampa de aspiração para cortar com patim de guia(27) ou a tampa de proteção para cortar(13) ou a tampa de proteção para lixar (11) com a cobertura para cortar montada (15). u Ao cortar em pedra assegure uma aspiração de pó suficiente. u Usar uma máscara de proteção contra pó. u A ferramenta elétrica só pode ser utilizada para corte/ lixamento a seco. u Na utilização da tampa de proteção para cortar(13), da tampa de proteção para lixar(11) ou da tampa de proteção para lixar(11) com a cobertura para cortar montada(15) para aplicações de corte e lixamento em betão ou alvenaria, existe uma elevada exposição ao pó, bem como um elevado risco de se perder o controlo da ferramenta o que pode causar um contragolpe. Para cortar pedra, o melhor é usar um disco de corte de diamante. Ao utilizar a tampa de aspiração para cortar com patim de guia(27), o aspirador tem de estar homologado para a aspiração de pó de pedra. A Bosch comercializa aspiradores apropriados. Ligue a ferramenta elétrica e coloque-a sobre a peça com a parte dianteira do patim de guia. Desloque a ferramenta elétrica com um avanço uniforme e adequado ao material a processar. Ao cortar materiais especialmente duros, p. ex. betão com alto teor de sílica, o disco de corte de diamante pode sobreaquecer e ficar danificado. Esse sobreaquecimento é claramente denunciado por uma coroa de faísca à volta do disco de corte de diamante. Neste caso, interrompa o processo de corte e deixe o disco de corte de diamante funcionar algum tempo em vazio com o número de rotações máximo, para o arrefecer. Um avanço do trabalho mais demorado e uma coroa de faísca à volta são sinais de um disco de corte de diamante rombo. Pode voltar a afiá-lo com pequenos cortes em material abrasivo, p. ex. arenito calcário. Cortar outros materiais u Ao cortar materiais como plástico, materiais compostos, etc., com discos de corte ligados ou discos de corte Carbide Multi Wheel, use sempre a tampa de proteção para cortar(13) ou a tampa de proteção para lixar(11) com a cobertura para cortar montada (15). Através da utilização da tampa de aspiração com patim de guia(27) obtém uma melhor aspiração de pó. Trabalhar com brocas de coroa de diamante u Utilize apenas brocas de coroa de diamante para aplicações a seco. u Para trabalhos com as brocas de coroa de diamante monte sempre a proteção das mãos(19). Não coloque a broca de coroa de diamante paralelamente à peça de trabalho. Mergulhe obliquamente e com movimentos circulares na peça de trabalho. Deste modo alcança uma refrigeração ideal e uma vida útil mais longa da broca de coroa de diamante. Indicações sobre estática Os cortes em paredes de suporte estão sujeitos às disposições específicas do país. Estas diretivas têm de ser impreterivelmente respeitadas. Antes do início do trabalho, consultar os engenheiros de estruturas, arquitetos responsáveis ou a gestão de obra competente. Colocação em funcionamento Durante o funcionamento da ferramenta elétrica em geradores elétricos portáteis (geradores), que não dispõem de reservas de potência suficientes ou de uma regulação de tensão adequada com reforço da corrente de arranque podem ocorrer perdas de rendimento ou comportamentos atípicos na ligação. Respeite a adequação do gerador elétrico utilizado, especialmente no que diz respeito à tensão e frequência de rede. u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ligar/desligar (GWX 14-125 S / GWX 17-125 S) Para a colocação em funcionamento da ferramenta elétrica, desloque o interruptor de ligar/desligar (4) para a frente. Para fixar o interruptor de ligar/desligar (4) pressione o interruptor de ligar/desligar (4) à frente para baixo até este engatar. Para desligar a ferramenta elétrica liberte o interruptor de ligar/desligar (4) ou se este estiver bloqueado, pressione o interruptor de ligar/desligar (4) brevemente atrás para baixo e depois liberte-o. u Verifique as ferramentas de lixar antes da utilização. A ferramenta de lixar tem de estar corretamente montada e poder ser livremente rodada. Efetue um teste de funcionamento durante, pelo menos, 1 minuto, sem carga. Não utilize ferramentas de lixar danificadas, não redondas ou com vibrações. As ferramentas de lixar danificadas podem rebentar e causar ferimentos. Ligar/desligar (GWX17-125PSB) Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)68 | Italiano Para a colocação em funcionamento da ferramenta elétrica, empurre a alavanca de desbloqueio (8) para trás e depois pressione o interruptor de ligar/desligar (4) para cima. Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (4). u Verifique as ferramentas de lixar antes da utilização. A ferramenta de lixar tem de estar corretamente montada e poder ser livremente rodada. Efetue um teste de funcionamento durante, pelo menos, 1 minuto, sem carga. Não utilize ferramentas de lixar danificadas, não redondas ou com vibrações. As ferramentas de lixar danificadas podem rebentar e causar ferimentos. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. u Em condições de utilização extremas utilize sempre, se possível, um sistema de aspiração. Sopre frequentemente as aberturas de ventilação e interconecte um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica. Os acessórios devem ser armazenados e tratados com cuidado. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. u Limpe com regularidade as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone] Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico! Apenas para países da UE: De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúda humada devido à possível presença de substâncias perigosas. Italiano Avvertenze di sicurezza Avvertenze generali di sicurezza per elettroutensili ATTENZIONE Leggere tutte le avvertenze di pe- ricolo, le istruzioni operative, le fi- gure e le specifiche fornite in dotazione al presente elet- troutensile. Il mancato rispetto di tutte le istruzioni sottoe- lencate potrà comportare il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsItaliano | 69 Il termine "elettroutensile" riportato nelle avvertenze fa rife- rimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li- quidi, gas o polveri infiammabili. Gli elettroutensili pro- ducono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potran- no comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non uti- lizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità.. La penetrazione dell’acqua in un elettrou- tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet- troutensile, né per estrarre la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’in- sorgenza di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno ri- duce il rischio d’insorgenza di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto- re di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scos- sa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. L'im- piego, in condizioni appropriate, di dispositivi di protezio- ne quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione di corrente e/o alla batteria, prima di prenderlo o tra- sportarlo, assicurarsi che sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’in- terruttore inserito, si vengono a creare situazioni perico- lose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso- rio oppure una chiave che si trovi in una parte rotante del- la macchina può provocare seri incidenti. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettrouten- sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. u Se l'utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo confor- me. L’utilizzo di un’aspirazione polvere può ridurre lo svi- lupparsi di situazioni pericolose dovute alla polvere. u Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga- no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo. Trattamento accurato ed uso corretto degli elettroutensili u Non sottoporre l’elettroutensile a sovraccarico. Utiliz- zare l’elettroutensile adeguato per l'applicazione spe- cifica. Con un elettroutensile adatto si lavora in modo mi- gliore e più sicuro nell’ambito della sua potenza di presta- zione. u Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corret- ti. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di eseguire eventuali regolazioni, sostituire ac- cessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o to- gliere la batteria, se rimovibile. Tale precauzione evite- rà che l’elettroutensile possa essere messo in funzione in- volontariamente. u Riporre gli elettroutensili fuori della portata dei bam- bini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettrouten- sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)70 | Italiano u Eseguire la manutenzione degli elettroutensili e relat- vi accessori. Verificare la presenza di un eventuale di- sallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell’elettroutensile stesso. Se danneggiato, l'elettrou- tensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manu- tenzione è stata effettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istru- zioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. u Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e con- trollare l'utensile in caso di situazioni inaspettate. Assistenza u Fare riparare l’elettroutensile da personale specializ- zato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Avvertenze di sicurezza per smerigliatrici angolari Avvertenze di sicurezza comuni per operazioni di smerigliatura, levigatura, spazzolatura o taglio: u Il presente elettroutensile è concepito per l’impiego come smerigliatrice, levigatrice, spazzola, utensile da foratura o utensile da taglio. Leggere tutte le avver- tenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite in dotazione al presente elettrou- tensile. Il mancato rispetto di tutte le istruzioni elencate di seguito può comportare il rischio di scosse elettriche, incendio e/o lesioni gravi. u Operazioni quali la lucidatura non devono essere ese- guite con il presente elettroutensile. Un impiego dell’elettroutensile per operazioni non previste può com- portare pericoli e causare lesioni. u Non modificare il presente elettroutensile per esegui- re operazioni in modi per cui non è stato espressamen- te progettato o indicato dal costruttore dell’utensile. Una tale modifica potrebbe provocare una perdita di con- trollo e causare gravi lesioni personali. u Non utilizzare accessori che non siano espressamente progettati e consigliati dal costruttore dell’utensile. Il solo fatto che l’accessorio si possa inserire sull’elettrou- tensile non ne garantisce la sicurezza d’impiego. u Il numero di giri nominale dell’accessorio dovrà essere almeno pari al numero di giri massimo riportato sull’elettroutensile. Se utilizzati ad un numero di giri su- periore a quello nominale, gli accessori possono spezzarsi e proiettare parti. u Il diametro esterno e lo spessore dell’accessorio do- vranno rientrare nella capacità nominale dell’elettrou- tensile. Gli accessori non correttamente dimensionati non possono essere adeguatamente sorvegliati o control- lati. u Le dimensioni del fissaggio per accessori devono adat- tarsi alle dimensioni del fissaggio dell’elettroutensile. L’utilizzo di accessori non coincidenti con il fissaggio dell’elettroutensile comporterà funzionamento sbilancia- to, vibrazioni eccessive e possibile perdita di controllo. u Non utilizzare accessori danneggiati. Prima di ogni im- piego, verificare che i dischi abrasivi non presentino fenditure o scheggiature, che il platorello di supporto non sia screpolato, lacerato o usurato eccessivamente e che la spazzola metallica non presenti fili distaccati o spezzati. Qualora l’elettroutensile o l’accessorio ca- da, verificare che non vi siano danni, oppure montare un accessorio integro. Una volta ispezionato e monta- to un accessorio, mantenere sé stessi e le eventuali al- tre persone presenti a distanza dal piano di rotazione dell’accessorio e lasciare in funzione l’elettroutensile per un minuto al numero di giri a vuoto massimo. Di norma, entro tale lasso di tempo, eventuali accessori dan- neggiati si spezzeranno. u Indossare i dispositivi di protezione individuale. In ba- se all’applicazione, utilizzare schermo facciale, oc- chiali di protezione o occhiali di sicurezza. Laddove necessario, indossare maschera per polveri, protezio- ni per l’udito, guanti e grembiule da officina in grado di arrestare piccoli frammenti abrasivi oppure fram- menti dei pezzi in lavorazione. Gli occhiali protettivi de- vono essere in grado di resistere a detriti eventualmente proiettati da varie applicazioni. La maschera per polveri, o il respiratore, deve essere in grado di filtrare le particel- le generate dalla specifica applicazione. L’esposizione prolungata ad elevati livelli di rumorosità può comportare la perdita dell’udito. u Tenere le persone presenti a distanza di sicurezza dall’area di lavoro. Chiunque entri nell’area di lavoro dovrà indossare equipaggiamento protettivo persona- le. I frammenti di un pezzo in lavorazione, oppure di un accessorio spezzato, possono venire proiettati all’esterno e causare lesioni, anche oltre le vicinanze dell’area di fun- zionamento. u Afferrare l’elettroutensile esclusivamente sulle super- fici isolate dell’impugnatura, qualora si eseguano ope- razioni in cui l’accessorio da taglio potrebbe venire a contatto con cavi elettrici nascosti o con il cavo di ali- mentazione dell’elettroutensile stesso. Se l’accessorio da taglio entra in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalli- che esposte dell’elettroutensile, provocando la folgora- zione dell’utilizzatore. 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsItaliano | 71 u Posizionare il cavo di alimentazione a distanza dall’ac- cessorio in rotazione. In caso di perdita di controllo, il fi- lo potrebbe venire tagliato o intrappolato e la mano o il braccio dell’utilizzatore potrebbero venire trascinati nell’accessorio rotante. u Non deporre in alcun caso l’elettroutensile prima che l’accessorio si sia completamente arrestato. L’acces- sorio rotante potrebbe incepparsi sulla superficie, cau- sando la perdita di controllo dell’elettroutensile. u Non mettere in funzione l’elettroutensile durante il trasporto manuale. Un contatto accidentale con l’acces- sorio rotante potrebbe intrappolare gli indumenti, portan- do l’accessorio a contatto con il corpo. u Pulire regolarmente le feritoie di aerazione dell’elet- troutensile. La ventola del motore trascinerà la polvere all’interno della carcassa e un accumulo eccessivo di ma- teriale polverizzato può comportare rischi di natura elet- trica. u Non utilizzare l’elettroutensile in prossimità di mate- riali infiammabili. Le scintille propagate durante la lavo- razione potrebbero causarne l’innesco. u Non utilizzare accessori che richiedano refrigeranti li- quidi. L’impiego di acqua o di altri refrigeranti liquidi pos- sono causare folgorazioni e scosse elettriche. Contraccolpo e relative avvertenze: I contraccolpi sono reazioni improvvise causate dal blocco o dall’inceppamento di un disco, platorello di supporto o spaz- zola in rotazione, o da qualsiasi altro accessorio. L’inceppa- mento o il blocco causano un rapido arresto dell’accessorio in rotazione, che a sua volta sposta improvvisamente l’elet- troutensile fuori controllo in direzione opposta alla rotazione dell’accessorio nel punto d’inceppamento. Ad esempio, se un disco abrasivo si blocca o si inceppa nel pezzo in lavorazione, il filo del disco stesso, entrando nel punto d’inceppamento, potrebbe penetrare nella superficie del materiale, facendo improvvisamente risalire il disco o proiettandolo all’esterno. Il disco potrebbe quindi essere lanciato verso l’utilizzatore o in direzione opposta, in base al senso di rotazione del disco nel punto d’inceppamento. In ta- li condizioni, i dischi abrasivi possono anche spezzarsi. I contraccolpi sono causati da un impiego errato dell’elet- troutensile e/o da procedure o condizioni d’impiego non con- formi e si possono evitare adottando le precauzioni indicate di seguito. u Mantenere una presa salda sull’elettroutensile con en- trambe le mani e posizionare corpo e braccia in modo da contrastare eventuali forze di contraccolpo. Se pre- sente, utilizzare sempre l’impugnatura supplementa- re, per controllare al meglio i contraccolpi o le coppie di reazione durante l’avviamento. Adottando opportune precauzioni, l’utilizzatore può controllare le coppie di rea- zione e le forze di contraccolpo. u Non porre in alcun caso una mano in prossimità dell’accessorio in rotazione, per evitare contraccolpi dell’accessorio sulla mano. u Non posizionarsi nell’area di movimento dell’elettrou- tensile in caso di contraccolpi. Un eventuale contrac- colpo proietterà l’utensile in direzione opposta al senso di rotazione del disco nel punto di inceppamento. u Adottare particolare cautela durante la lavorazione di angoli, spigoli vivi e simili. Evitare che l’accessorio rimbalzi o si inceppi. Angoli e spigoli vivi, o anche i rim- balzi, tendono a far inceppare l’accessorio in rotazione, causandone la perdita di controllo o contraccolpi. u Non montare una lama da sega a catena per il taglio del legno, un disco diamantato segmentato con passo alla circonferenza superiore a 10mm o una lama den- tata. Tali tipi di lame causano frequentemente contrac- colpi e perdita di controllo. Avvertenze di sicurezza specifiche per operazioni di smerigliatura e taglio: u Impiegare esclusivamente dischi di tipo specificato per l’elettroutensile e la protezione espressamente progettata per il disco scelto. I dischi non progettati per l’elettroutensile non possono essere adeguatamente pro- tetti e non sono sicuri. u La superficie abrasiva dei dischi a centro depresso an- drà montata sotto il piano del bordo di sicurezza. Un disco montato non correttamente, che fuoriesca dal pia- no del bordo di sicurezza, non potrà essere adeguatamen- te protetto. u La protezione andrà applicata e posizionata sull’elet- troutensile in condizioni di sicurezza, per offrire la massima protezione e per esporre la minore superficie possibile del disco verso l’utilizzatore. La protezione contribuisce alla sicurezza dell’utilizzatore, proteggendo- lo da eventuali proiezioni di frammenti del disco, dai con- tatti accidentali con il disco stesso e da scintille che po- trebbero innescarsi sugli indumenti. u I dischi andranno impiegati esclusivamente per le ap- plicazioni consigliate. Ad esempio, evitare la smeri- gliatura di lato con il disco da taglio. I dischi abrasivi sono concepiti per la smerigliatura rotorbitale: se sotto- posti a forze laterali, tali dischi possono rompersi. u Utilizzare sempre flange di fissaggio dei dischi integre e di forma e dimensioni corrette per il disco scelto. Le flange di tipo idoneo supportano il disco, riducendo la possibilità che si spezzi. Le flange per dischi da taglio possono differire da quelle per dischi abrasivi. u Non utilizzare dischi usurati da elettroutensili di di- mensioni maggiori. I dischi concepiti per elettroutensili di dimensioni maggiori non sono adatti per i maggiori nu- meri di giri degli elettroutensili più piccoli e potrebbero venire proiettati all’esterno. u Qualora si utilizzino dischi con due funzioni, utilizzare sempre la protezione corretta per l’applicazione da svolgersi. Il mancato utilizzo della protezione corretta può non fornire il livello di protezione desiderato e causa- re lesioni gravi. Avvertenze di sicurezza supplementari per operazioni di taglio: u Evitare di inceppare il disco da taglio e di applicare pressione eccessiva. Non tentare di raggiungere ec- Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)72 | Italiano cessive profondità di taglio. Le sollecitazioni eccessive sul disco ne incrementano il carico e la possibilità che il disco stesso subisca torsioni o inceppamenti all’interno del taglio, con conseguente pericolo di contraccolpi o rot- tura. u Non posizionarsi in linea con il disco in rotazione o die- tro di esso. Se il disco, nel punto d’impiego, si sposta in direzione opposta all’utilizzatore, il possibile contraccol- po del disco in rotazione potrebbe proiettare il disco stes- so e l’elettroutensile direttamente sull’utilizzatore. u Qualora il disco si inceppi, o se occorre interrompere un taglio per qualsiasi ragione, spegnere l’elettrouten- sile e mantenerlo fermo fino a quando il disco non si è completamente arrestato. Non tentare in alcun caso di rimuovere dal taglio il disco mentre quest’ultimo è an- cora in movimento: ciò potrebbe causare contraccol- pi. Ricercare la causa dell’inceppamento del disco e adot- tare gli opportuni provvedimenti. u Non riprendere l’operazione di taglio già all’interno del pezzo in lavorazione. Lasciare che il disco raggiun- ga il pieno numero di giri, dopodiché reintrodurlo con cautela nel taglio. Un riavvio dell’elettroutensile all’inter- no del pezzo in lavorazione potrebbe provocare l’inceppa- mento, la risalita o un contraccolpo del disco. u Sostenere i pannelli o i pezzi in lavorazione di grandi dimensioni, per ridurre al minimo i rischi di inceppa- mento e di contraccolpo del disco. I pezzi in lavorazione di grandi dimensioni tendono a flettersi sotto il loro peso. I supporti devono essere posti sotto al pezzo in lavorazio- ne, in prossimità della linea di taglio e del bordo del pezzo stesso, su entrambi i lati del disco. u Adottare particolare cautela nell’eseguire tagli dal pieno su pareti preesistenti o su altri punti non visibi- li. La parte sporgente del disco potrebbe tagliare tubazio- ni del gas o dell’acqua, cavi elettrici o oggetti che possono causare contraccolpi. u Non tentare di eseguire tagli curvi. Le eccessive solleci- tazioni sul disco ne incrementano il carico e la possibilità che il disco subisca torsioni o inceppamenti all’interno del taglio, con conseguente pericolo di contraccolpi o rottura che possono comportare gravi lesioni. Avvertenze di sicurezza specifiche per operazioni di levigatura: u Utilizzare dischi abrasivi in carta di dimensioni appro- priate. Attenersi alle indicazioni del costruttore nella scelta della carta abrasiva. I fogli di carta abrasiva di di- mensioni superiori al platorello abrasivo possono lacerar- si e causare inceppamenti, rottura del disco o contraccol- pi. Avvertenze di sicurezza specifiche per operazioni di spazzolatura: u Tenere presente che, anche durante il normale funzio- namento, alcune setole vengono proiettate all’ester- no. Non sollecitare eccessivamente i fili applicando un carico eccessivo sulla spazzola. Le setole possono facilmente penetrare in indumenti leggeri e/o nella pelle. u Qualora per la spazzolatura sia specificato l’uso di una protezione, evitare che la spazzola a disco o la spazzo- la con filo metallico interferiscano con la protezione stessa. La spazzola a disco o la spazzola con filo metallico potrebbero aumentare di diametro a causa del carico e delle forze centrifughe. Avvertenze di sicurezza supplementari Indossare degli occhiali di protezione. La cuffia di protezione non deve essere usa- ta per il taglio. La cuffia di protezione può es- sere usata anche per il taglio con un accessorio adatto. Durante il lavoro, tenere saldamente l’elet- troutensile con entrambe le mani e assume- re una posizione sicura. Usando entrambe le mani l’elettroutensile viene condotto in modo più sicuro. u Al fine di rilevare linee di alimentazione nascoste, uti- lizzare apparecchiature di ricerca adatte oppure rivol- gersi alla società erogatrice locale. Un contatto con ca- vi elettrici può provocare lo sviluppo di incendi e di scos- se elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. u Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate. u Se l’alimentazione di corrente viene interrotta p.es. a causa di mancanza di corrente oppure di estrazione della spina di alimentazione, sbloccare l’interruttore di avvio/arresto e portarlo in posizione di arresto. Ver- rà così impedito un riavviamento incontrollato. u Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utiliz- zando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. u Riporre gli utensili all’interno di edifici in locali asciut- ti, con temperatura uniforme e senza gelo. u Rimuovere gli utensili prima di trasportare l’elettrou- tensile. In questo modo si eviteranno danni. u Le mole da taglio e abrasive composite hanno una data di scadenza dopo la quale non possono più essere uti- lizzate. Descrizione del prodotto e dei servizi forniti Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avver- tenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità. 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsItaliano | 73 Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Uso conforme alle norme L’elettroutensile è concepito per il taglio e la spazzolatura di metallo, pietra, plastica e materiali compositi, la sgrossatura di metallo, plastica e materiali compositi nonché la foratura in materiali pietrosi con corone a forare diamantate, senza l’impiego di acqua. Prestare attenzione ad utilizzare la cuffia di protezione corretta ((vedi «Uso», Pagina78)). Durante la troncatura in materiali pietrosi è necessario prov- vedere ad una sufficiente aspirazione della polvere. Abbinandolo agli appositi utensili ammessi, l’elettroutensile è utilizzabile per la levigatura con carta abrasiva. L’elettroutensile non deve essere utilizzato per la levigatura di materiali pietrosi con mole a tazza diamantate. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. (1) Levetta di sbloccaggio cuffia di protezione (2) Freccia del senso di rotazione sulla carcassa (3) Leva (4) Interruttore di avvio/arresto(GWX 14-125 S / GWX 17-125 S) (5) Filtro per la polvere(GWX14-125S)

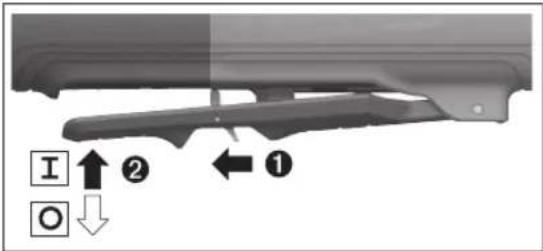

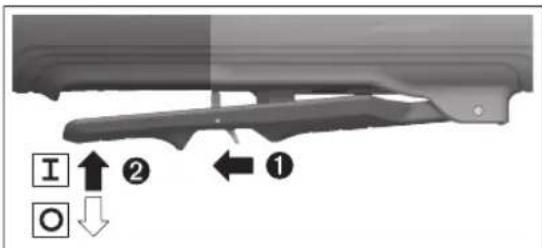

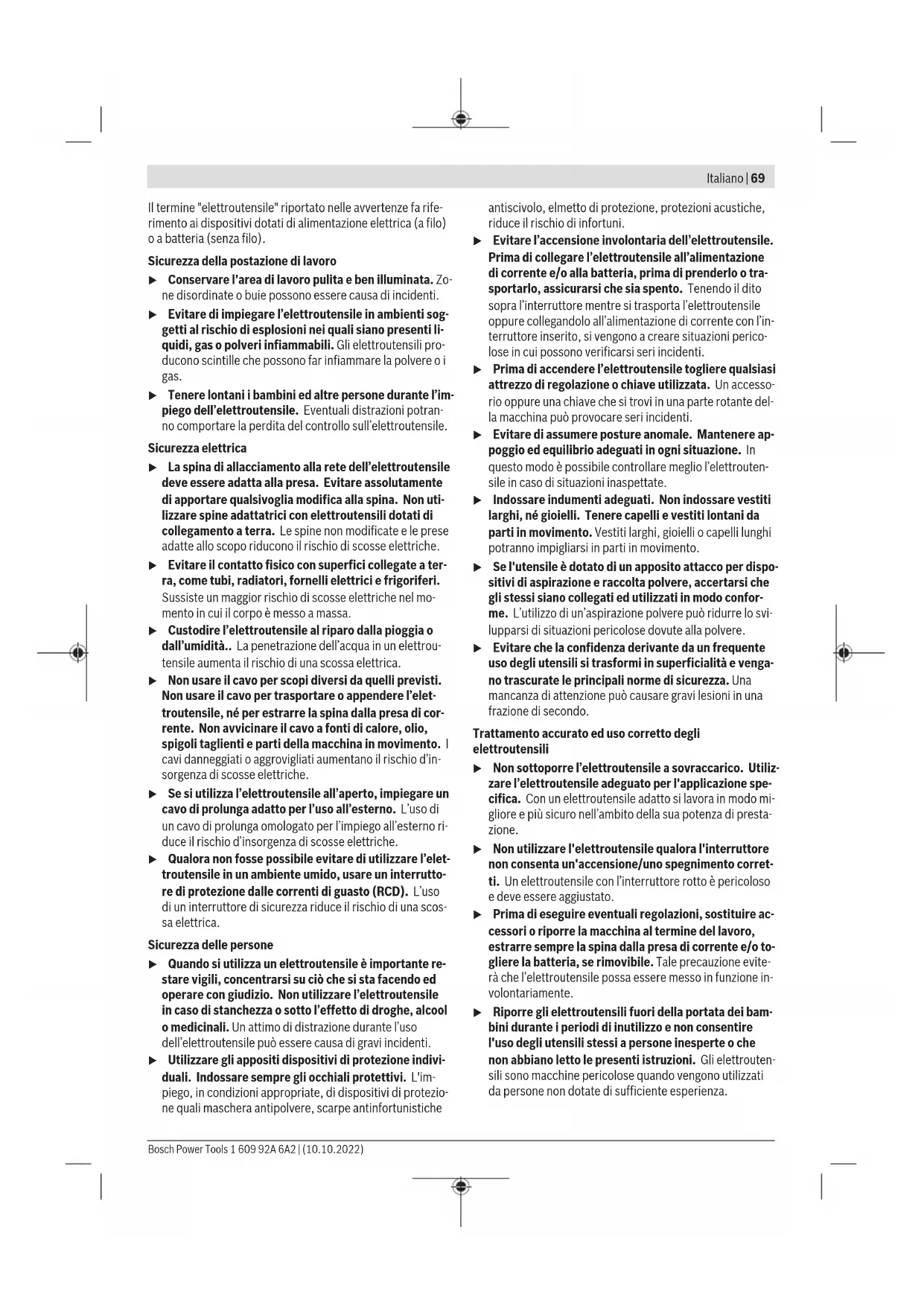

(5) Filtro per la polvere(GWX 17-125 S / GWX 17-125 PSB) (6) Rotellina di preselezione del numero di giri (7) Interruttore di avvio/arresto(GWX17-125PSB) (8) Levetta di sbloccaggio per interruttore di avvio/ arresto(GWX17-125PSB) (9) Impugnatura supplementare standard (superficie di presa isolata)

(10) Impugnatura supplementare antivibrazioni (superfi- cie di presa isolata) (11) Cuffia di protezione per levigatura (12) Mola abrasiva/disco lamellare X-LOCK

(13) Cuffia di protezione per taglio

(15) Copertura per il taglio (16) Mola da taglio X-LOCK

(18) Attacco X-LOCK (19) Protezione per le mani

(20) Platorello di supporto X-LOCK per dischi in fibra

(26) Impugnatura (superficie di presa isolata) (27) Cuffia di aspirazione per taglio con slitta di guida

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Smerigliatrice angolare GWX 14-125 S GWX 17-125 S GWX 17-125 PSB Codice prodotto 3601GD21.. 3601GD23.. 3601GD37.. Potenza assorbita nominale W 1.400 1.700 1.700 Potenza erogata W 830 1.010 1.010 Numero di giri a vuoto nominale

Campo di regolazione del numero di giri min

2.800–11.500 2.800–11.500 2.800–11.500 Diametro max. mola abrasiva/platorello in gomma mm 125 125 125 Preselezione del numero di giri ● ● ● Protezione contro il riavvio accidentale ● ● ● Avviamento graduale ● ● ● Sistema Constant Electronic ● ● ● Disinserimento in caso di contraccolpo ● ● ● Freno di arresto graduale – – ● Disinserimento in caso di urto – – ● Peso secondo EPTA-Procedure01:2014

kg 2,2–2,5 2,2–2,5 2,3–2,6 Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)74 | Italiano Smerigliatrice angolare GWX 14-125 S GWX 17-125 S GWX 17-125 PSB Classe di protezione / II / II / II A) Numero di giri nominale secondo ENIEC62841-2-3 per la scelta degli utensili adatti. Il numero di giri a vuoto effettivo non può superare il numero di giri a vuoto nominale ed è pertanto inferiore.

A seconda della cuffia di protezione ((13), (11), (15)) e dell’impugnatura supplementare utilizzate ((9), (10)) I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare. Informazioni su rumorosità e vibrazioni GWX 14-125 S GWX 17-125 S GWX 17-125 PSB 3601GD21.. 3601GD23.. 3601GD37.. Valori di emissione acustica rilevati conformemente aENIEC62841-2-3. Il livello di rumorosità ponderato A dell’elettroutensile è tipicamente di Livello di pressione acustica Livello di potenza sonora Grado d’incertezza K Indossare protezioni acustiche! dB(A) dB(A)

Valori di oscillazione totali a

(somma vettoriale delle tre direzioni) e grado d’incertezza K rilevati conformemente aENIEC62841-2-3: Levigatura di superfici e troncatura:

3,4 1,5 3,6 1,5 5,0 1,5 A) rilevazione con platorello di supporto tipo di media durezza La levigatura di lamiere sottili o di altri materiali leggermente vibranti con ampia superficie può generare un aumento del valore di emissione del rumore fino a 15dB. Grazie a idonee stuoie insonorizzanti pesanti è possibile ridurre l’aumento dell’emissione acustica. L’aumento dell’emissione di rumore deve essere tenuto in considerazione sia per la valutazione dei rischi della potenza acustica sia per la scelta di una protezione acustica idonea. Il livello di vibrazione ed il valore di emissione acustica indi- cati nelle presenti istruzioni sono stati rilevati conformemen- te ad una procedura di misurazione unificata e sono utilizza- bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livel- lo di vibrazione e dell’emissione acustica. Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell’elettroutensile; qualora, tuttavia, l’elettroutensile venisse utilizzato per altre applica- zioni, oppure con accessori differenti o in caso di insufficien- te manutenzione, il livello di vibrazione ed il valore di emis- sione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Per valutare con precisione i valori di vibrazione e di emissio- ne acustica, andranno considerati anche i periodi nei quali l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli utensili accesso- ri, mantenendo calde le mani e organizzando i vari processi di lavoro. Protezione contro il riavvio accidentale La protezione contro un riavvio accidentale impedisce l’av- viamento incontrollato dell’elettroutensile dopo un’interru- zione dell’alimentazione di corrente. Per rimettere in funzione l’elettroutensile, portare l’inter- ruttore di avvio/arresto (4) in posizione di spegnimento e riaccendere l’elettroutensile. Avviamento dolce L’avviamento dolce elettronico limita la coppia all’accensio- ne e consente un avvio graduale dell’elettroutensile. Avvertenza: se l’elettroutensile, subito dopo l’accensione, funziona al massimo numero di giri, è presente un’avaria del sistema di avviamento dolce e della protezione contro il riav- vio accidentale. In tale caso, l’elettroutensile deve essere in- viato immediatamente al Servizio Assistenza Clienti. Per gli indirizzi, vedere il paragrafo «Servizio di assistenza e consu- lenza tecnica». Sistema Constant Electronic Il sistema Constant Electronic mantiene il numero di giri a vuoto ed il carico pressoché costanti, garantendo prestazio- ni di lavoro uniformi. 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsItaliano | 75 Disinserimento del contraccolpo In caso di contraccolpo improvviso dell’elet- troutensile, ad es. a causa di un bloccaggio du- rante il taglio, l’alimentazione di corrente al motore viene interrotta elettronicamente. Per rimettere in funzione l’elettroutensile, portare l’inter- ruttore di avvio/arresto (4) in posizione di spegnimento e riaccendere l’elettroutensile. Freno di arresto graduale X-LOCK (GWX17-125PSB) L’elettroutensile dispone di un freno di arresto graduale elettronico. In caso di spegnimento dell’elettroutensile o di interruzione dell’ali- mentazione elettrica, l’accessorio di levigatura viene arrestato entro pochi secondi. Quando si attiva il disin- serimento in caso di urto o il disinserimento in caso di con- traccolpo, l’elettroutensile frena ancora più rapidamente. Disinserimento in caso di urto (GWX17-125PSB) DROP CONTROL La funzione integrata di disinserimento in caso di urto disattiva l’elettroutensile non appena tocca il pavimento dopo una caduta. Preselezione del numero di giri L’apposita rotellina per la preselezione del numero di giri(6) consente di preselezionare il numero di giri necessario anche du- rante il funzionamento quando il filtro per polvere(5) non è montato. In caso contrario, rimuovere in precedenza il filtro per polvere(5). Le indicazioni riportate nella seguente tabella sono valori consigliati. Materiale Applicazione Utensile accessorio Posizione rotellina di regola- zione Metallo Rimozione colore Foglio abrasivo 2−3 Metallo Spazzolatura, rimozione della ruggine Spazzola a tazza, foglio abrasivo 3 Acciaio inox Levigatura Mola abrasiva/disco in fibra 4−6 Metallo Levigatura a sgrossare Mola abrasiva 6 Metallo Taglio Mola da taglio 6 Pietra Taglio Mola da taglio diamantata 6 u Il numero di giri nominale dell’accessorio dovrà essere almeno pari al numero di giri massimo riportato sull’elettroutensile. Se utilizzati ad un numero di giri su- periore a quello nominale, gli accessori possono spezzarsi e proiettare parti. Livello di preselezione del numero di giri [min

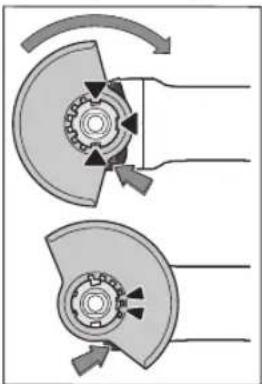

I valori riportati per livelli del numero di giri sono indicativi. Montaggio Montaggio del dispositivo di protezione u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Avvertenza: dopo una rottura della mola abrasiva durante il funzionamento, oppure in caso di danni ai dispositivi di al- loggiamento sulla cuffia di protezione/sull’elettroutensile, l’elettroutensile andrà immediatamente inviato al Servizio Clienti post-vendita. Per gli indirizzi, vedere il paragrafo «Servizio di assistenza e consulenza tecnica». Cuffia di protezione per levigatura Applicare la cuffia di prote- zione (11) nell’alloggiamento dell’elettroutensile, sino a quando le camme di codifica della cuffia stessa coincidano con l’alloggiamento. A tale scopo, premere e mantenere premuta la leva di sbloccag- gio (1). Spingere la cuffia di protezio- ne (11) sul collare dell’alberi- no, sino a quando la fascia della cuffia di protezione si trovi sulla flangia dell’elet- troutensile e ruotare la cuffia di protezione sino a farla scattare udibilmente in posizione. Adattare la posizione della cuffia di protezione (11) in base alla lavorazione da eseguire. A tale scopo, spingere la leva di Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)76 | Italiano sbloccaggio (1) verso l’alto e ruotare la cuffia di protezione (11) nella posizione desiderata. u Regolare sempre la cuffia di protezione(11) in modo che entrambe le camme della levatta di sbloccaggio (1) si innestino negli appositi incavi della cuffia di protezione (11). u Regolare la cuffia di protezione (11) in modo da impe- dire proiezioni di scintille in direzione dell’operatore. u La cuffia di protezione (11) dovrà potersi ruotare sol- tanto azionando la leva di sbloccaggio (1). In caso con- trario, l’elettroutensile non andrà più utilizzato e an- drà inviato al Servizio Assistenza Clienti. Avvertenza: Le camme di codifica sulla cuffia di protezione (11) garantiscono che si possa montare soltanto una cuffia di protezione compatibile con l’elettroutensile del caso. Cuffia di protezione per taglio u Per il taglio utilizzare sempre la cuffia di protezione per il taglio (13) o la cuffia di protezione per la leviga- tura (11) insieme alla copertura per il taglio (15). u Per il taglio nella pietra, provvedere ad un’adeguata aspirazione della polvere. La cuffia di protezione per taglio (13) andrà montata analo- gamente alla cuffia di protezione per levigatura (11). Copertura in metallo per il taglio Montare la copertura in metallo per il taglio (15) sulla cuffia di protezione per la levigatura (11) (vedere fig. A): spostare all’indietro la staffa di ritegno (➊). Innestare la copertura (15) sulla cuffia di protezione per la levigatura (11) (➋). Premere a fondo la staffa di ritegno sulla cuffia di protezione (11) (➌). Per lo smontaggio (vedere immagine B) premere il pulsante sulla staffa di ritegno (➊) e spostarlo indietro (➋). Estrarre la copertura (15) dalla cuffia di protezione (11) (➌). Copertura in plastica per il taglio Innestare la copertura in plastica per il taglio(15) sulla cuffia di protezione per la levigatura(11) (vedere fig.C). La copertura(15) si innesta percettibilmente in sede e in modo visibile nella cuffia di protezione(11). Per lo smontaggio (vedere fig.D) sbloccare la copertura(15) sulla cuffia di protezione(11) (➊) a sinistra o a destra ed estrarre la copertura (➋). Cuffia di aspirazione per taglio con slitta di guida La cuffia di aspirazione per taglio con slitta di guida(27) an- drà montata analogamente alla cuffia di protezione per levi- gatura. Fissando l’impugnatura supplementare (9)/(10) attraverso la staffa alla cuffia di aspirazione sulla carcassa ingranaggi, l’elettroutensile viene saldamente collegato con la cuffia di aspirazione. Sulla cuffia di aspirazione con slitta di guida (27) si può collegare un aspiratore Bosch di tipo idoneo. In- nestare a tal fine il tubo flessibile di aspirazione con l’adatta- tore di aspirazione nell’apposito attacco della cuffia di aspi- razione. Avvertenza: l’attrito che si genera a causa della polvere nel tubo flessibile di aspirazione e nell’accessorio durante l’aspi- razione, provoca una carica elettrostatica, che l’utilizzatore potrebbe percepire come scarica statica (a seconda dei fat- tori ambientali e del suo stato fisiologico). Bosch raccoman- da in linea generale l’impiego di un tubo flessibile di aspira- zione antistatico (accessorio) per l’aspirazione delle polveri sottili e dei materiali asciutti. Protezione per le mani u Per operazioni con il platorello in gomma (20) o con la spazzola a tazza/spazzola conica/corona a forare dia- mantata, montare sempre la protezione per le mani (19). Fissare la protezione per le mani (19) con l’impugnatura supplementare (9). Impugnatura supplementare standard/ impugnatura supplementare antivibrazioni Avvitare l’impugnatura supplementare(9)/(10) a destra o a sinistra della testa ingranaggi, in base alla modalità di lavoro. u Utilizzare l’elettroutensile esclusivamente con l’impu- gnatura supplementare (9)/(10). u Non continuare ad utilizzare l’elettroutensile se l’im- pugnatura supplementare (9)/(10) è danneggiata. Non eseguire mai nessuna modifica sull’impugnatura supplementare (9)/(10). L’impugnatura supplemen- tare antivibrazioni (10) consente di lavorare con vi- brazioni ridotte e, quindi, in modo più gradevole e sicuro. Montaggio e smontaggio degli accessori di levigatura Attenersi alle istruzioni di montaggio speci- fiche, in caso di utensili accessori X-LOCK. u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. u Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate. u Utilizzare esclusivamente utensili accessori originali X- LOCK, che riportino il logo X-LOCK. Soltanto gli utensili accessori originali X-LOCK assicurano il rispetto dello spessore di serraggio max. di 1,6mm. Uno spessore di serraggio maggiore può comportare un serraggio non si- curo: in tale caso, il dispositivo di serraggio potrebbe al- lentarsi. u Gli utensili accessori X-LOCK non richiedono flange di ser- raggio o di appoggio, supplementari. u Accertarsi che l’utensile accessorio e l’attacco non siano deformati e che siano privi di sporcizia e particelle estra- nee. Prestare attenzione alle dimensioni degli accessori di leviga- tura. Prima di montare l’utensile accessorio X-LOCK, accertarsi che entrambi i naselli di arresto X-LOCK siano aperti (vede- re la figura successiva). 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsItaliano | 77 All’occorrenza, pulire la zona fra i due naselli di arresto X- LOCK. Montaggio dell’accessorio di levigatura ➊ Sistemare la mola abrasiva/la mola da taglio/il disco la- mellare sull’attacco X-LOCK, in posizione centrata e pa- rallela rispetto alla superficie di appoggio e con il lato corretto rivolto in alto. ➋ Spingere il disco verso l’attacco. ➌ Il disco scatterà in posizione in modo udibile. Durante tale fase, non azionare la leva (3). (3) u Dopo il montaggio, verificare che lo spigolo dell’acces- sorio di levigatura (

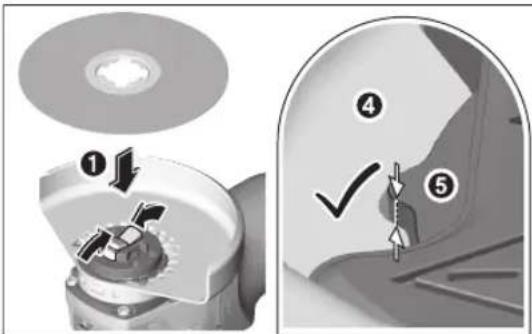

) non si trovi più in alto della su- perficie di riferimento (

) e, quindi, sia montato cor- rettamente. Se lo spigolo si trova più in alto, l’attacco dovrà essere pulito, oppure l’accessorio di levigatura non andrà utilizzato. Prima dello smontaggio della mola abrasiva/della mola da taglio/del disco lamellare: accertarsi che l’elettroutensi- le si sia arrestato. Smontaggio dell’accessorio di levigatura

Aprire la leva (3). ➋ La mola abrasiva/la mola da taglio/il disco lamellare si distaccherà. ➌ La mola abrasiva/la mola da taglio/il disco lamellare ora si può prelevare. (3) (3) Accessori di levigatura ammessi È consentito utilizzare tutti gli accessori di levigatura menzio- nati nelle presenti istruzioni d’uso. Il numero di giri [giri/min] ammesso, oppure la velocità peri- ferica [m/s] ammessa per gli accessori di levigatura utilizza- ti, dovranno corrispondere ai dati riportati nella tabella di se- guito. Occorrerà, pertanto, attenersi al valore ammesso per il nu- mero di giri o per la velocità periferica, riportato sull’eti- chetta dell’accessorio di levigatura. max. [mm] [mm] [°] D b s d α [min

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Smerigliatrice angolare Codice prodotto
