NÁVOD K OBSLUZE GWX 17125 PSB Professional BOSCH

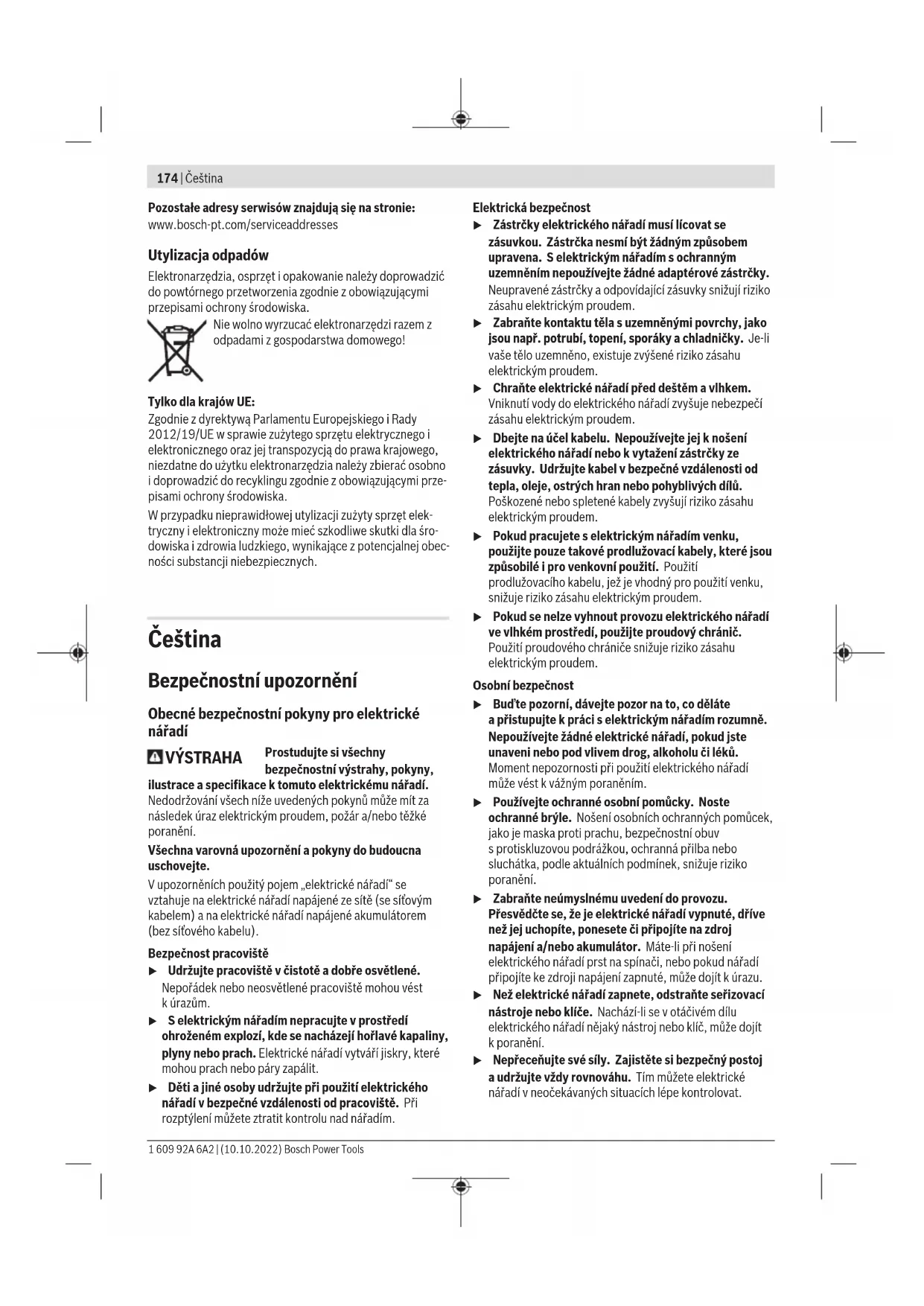

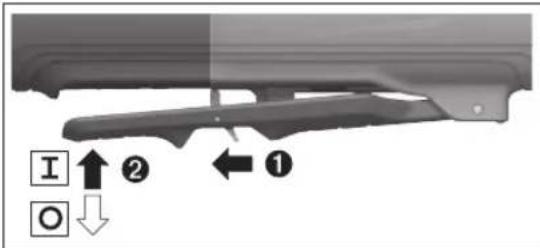

(5) Prachový filtr(GWX 17-125 S / GWX 17-125 PSB) (6) Nastavovací kolečko předvolby otáček (7) Vypínač(GWX17-125PSB) (8) Odjišťovací páčka vypínače(GWX17-125PSB) (9) Standardní přídavná rukojeť (izolovaná plocha pro uchopení)

(10) Přídavná rukojeť stlumením vibrací (izolovaná plocha pro uchopení) (11) Ochranný kryt pro broušení (12) Brusný kotouč/vějířový brusný kotouč X-LOCK

(13) Ochranný kryt pro dělení

(15) Kryt pro dělení (16) Dělicí kotouč X-LOCK

(17) Diamantový dělicí kotouč X-LOCK

(18) Upínání X-LOCK (19) Ochrana rukou

(20) Opěrný talíř pro fíbrové kotouče X-LOCK

(22) Úchyt X-LOCK pro fíbrové kotouče

(24) Kuželový kartáč X-LOCK

(25) Diamantová vrtací korunka X-LOCK

(26) Rukojeť (izolovaná plocha pro uchopení) (27) Odsávací kryt pro dělení svodicími saněmi

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Úhlová bruska GWX 14-125 S GWX 17-125 S GWX 17-125 PSB Číslo zboží 3601GD21.. 3601GD23.. 3601GD37.. Jmenovitý příkon W 1400 1700 1700 Výstupní výkon W 830 1010 1010 Jmenovité otáčky naprázdno

Rozsah nastavení otáček min

2800–11500 2800–11500 2800–11500 Max. průměr brusného kotouče/průměr gumového brusného kotouče mm 125 125 125 Předvolba otáček ● ● ● Ochrana proti opětovnému zapnutí ● ● ● Pozvolný rozběh ● ● ● Konstantní elektronika ● ● ● Vypnutí při zpětném rázu ● ● ● Doběhová brzda – – ● Vypnutí při nárazu – – ● Hmotnost podle EPTA-Procedure01:2014

kg 2,2–2,5 2,2–2,5 2,3–2,6 Třída krytí / II / II / II A) Jmenovité volnoběžné otáčky podle ENIEC_62841-2-3 pro výběr vhodných nástrojů. Skutečné volnoběžné otáčky nesmí překročit jmenovité volnoběžné otáčky, ajsou proto nižší.

vzávislosti na použitém ochranném krytu ((13),(11),(15)) apoužité přídavné rukojeti ((9),(10)) Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. 1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsČeština | 179 Informace ohluku avibracích GWX 14-125 S GWX 17-125 S GWX 17-125 PSB 3601GD21.. 3601GD23.. 3601GD37.. Hodnoty hlučnosti zjištěné podleENIEC62841-2-3. Hlučnost elektrického nářadí při použití váhového filtruA činí typicky Hladina akustického tlaku Hladina akustického výkonu NejistotaK Noste chrániče sluchu! dB(A) dB(A)

Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podleENIEC62841-2-3: Povrchové obroušování arozbrušování:

6,3 1,5 5,4 1,5 4,3 1,5 Kotoučové broušení

3,4 1,5 3,6 1,5 5,0 1,5 A) zjištěno se středně tvrdým opěrným talířem Broušení tenkých plechů adalších lehce vibrujících materiálů svelkým povrchem může vést ke zvýšené hlučnosti až 15dB. Zvýšenou hlučnost lze snížit pomocí vhodných těžkých tlumicích podložek. Zvýšenou hlučnost je třeba zohlednit jak při posuzování rizika způsobená hlukem, tak také při výběru vhodných chráničů sluchu. Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Ochrana proti opětovnému zapnutí Ochrana proti opětovnému zapnutí zabraňuje nekontrolovanému rozběhu elektronářadí po přerušení přívodu elektrického proudu. Pro opětovné spuštění nastavte vypínač (4) do vypnuté polohy aelektronářadí znovu zapněte. Pozvolný rozběh Elektronický pozvolný rozběh omezuje krouticí moment při zapnutí aumožňuje plynulé rozběhnutí elektrického nářadí. Upozornění: Pokud elektrické nářadí běží hned po zapnutí splnými otáčkami, došlo kselhání pozvolného rozběhu aochrany proti opětovnému zapnutí. Elektrické nářadí se musí neprodleně poslat do zákaznického servisu, adresy viz část „Zákaznická aporadenská služba“. Konstantní elektronika Konstantní elektronika udržuje počet otáček při běhu naprázdno apři zatížení téměř konstantní azaručuje rovnoměrný pracovní výkon. Vypnutí při zpětném rázu Při náhlém zpětném rázu elektrického nářadí, např. zablokování vdělicím řezu, se elektronicky přeruší přívod proudu kmotoru. Pro opětovné spuštění nastavte vypínač (4) do vypnuté polohy aelektrické nářadí znovu zapněte. Doběhová brzda X-LOCK (GWX17-125PSB) Elektrické nářadí má elektronickou doběhovou brzdu. Při vypnutí elektrického nářadí nebo přerušení přívodu proudu se brusný nástroj během několika málo sekund zastaví. Pokud zareaguje vypnutí při nárazu nebo vypnutí při zpětném rázu, elektrické nářadí se zastaví ještě rychleji. Vypnutí při nárazu (GWX17-125PSB) DROP CONTROL Integrované vypnutí při nárazu vypne elektrického nářadí při pádu na zem. Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)180 | Čeština Předvolba otáček Pomocí kolečka pro předvolbu otáček(6) můžete předvolit potřebné otáčky iběhem provozu, když není namontovaný prachový filtr(5). Vopačném případě prachový filtr(5) nejprve demontujte. Údaje vnásledující tabulce jsou doporučené hodnoty. Materiál Použití Nástroj Poloha nastavovacího kolečka Kov Odstranění barev Brusný papír 2–3 Kov Kartáčování, odrezování Hrncový kartáč, brusný papír 3 Ušlechtilá ocel Broušení Brusný kotouč/ fíbrový kotouč 4–6 Kov Hrubování Brusný kotouč 6 Kov Dělení Dělicí kotouč 6 Kámen Dělení Diamantový dělicí kotouč 6 u Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout arozpadnout se. Stupeň otáček [min

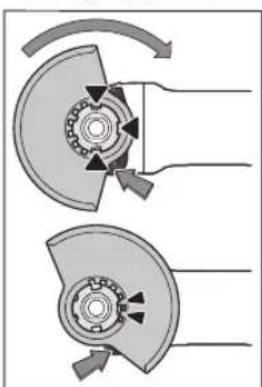

Uvedené hodnoty stupně otáček jsou orientační hodnoty. Montáž Montáž ochranného zařízení u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Upozornění: Po prasknutí brusného kotouče během provozu nebo při poškození upínacích přípravků na ochranném krytu/ na elektronářadí se musí elektronářadí neprodleně zaslat zákaznickému servisu, adresy viz část „Zákaznická aporadenská služba“. Ochranný kryt pro broušení Nasaďte ochranný kryt (11) pro upínání na elektronářadí tak, aby kódovací výstupky ochranného krytu souhlasily supínáním. Stiskněte adržte přitom stisknutou odjišťovací páčku (1). Přitlačte ochranný kryt (11) na krk vřetena tak, aby nákružek ochranného krytu dosedal kpřírubě elektronářadí aotáčejte ochranným krytem, dokud slyšitelně nezaskočí. Nastavte polohu ochranného krytu (11) podle požadavků příslušné práce. Odjišťovací páčku (1) stiskněte nahoru aotočte ochranný kryt (11) do požadované polohy. u Ochranný kryt(11) nastavte vždy tak, aby oba výstupky odjišťovací páčky (1) zapadly do příslušných otvorů vochranném krytu (11). u Ochranný kryt (11) nastavte tak, aby jiskry nelétaly směrem kpracovníkovi. u Ochranným krytem (11) smí být možné otáčet pouze po stisknutí odjišťovací páčky (1)! Vopačném případě se nesmí elektronářadí vžádném případě nadále používat amusí se dát do servisu. Upozornění: Kódovací výstupky na ochranném krytu (11) zabezpečují, že lze namontovat pouze ochranný kryt, který je vhodný pro toto elektronářadí. Ochranný kryt pro dělení u Při dělení používejte vždy ochranný kryt pro dělení(13) nebo ochranný kryt pro broušení (11) společně skrytem pro dělení (15). u Při dělení kamene zajistěte dostatečné odsávání prachu. Ochranný kryt pro dělení(13) se montuje stejně jako ochranný kryt pro broušení(11). Kryt pro dělení zkovu Namontujte kryt pro dělení(15) zkovu na ochranný kryt pro broušení(11) (viz obrázek A): Překlopte přídržný oblouk zpět (➊). Nasaďte kryt(15) na ochranný kryt pro broušení (11) (➋). Přídržný oblouk pevně přitlačte kochrannému krytu(11) (➌). Pro demontáž (viz obrázekB) stiskněte tlačítko na přídržném oblouku (➊) apřeklopte ho zpět (➋). Stáhněte kryt(15) zochranného krytu(11) (➌). Kryt pro dělení zplastu Nasaďte kryt pro dělení(15) zplastu na ochranný kryt pro broušení(11) (viz obrázekC). Kryt(15) slyšitelně aviditelně zaskočí na ochranném krytu(11). Pro demontáž (viz obrázekD) odjistěte kryt(15) na ochranném krytu(11) (➊) vlevo nebo vpravo astáhněte kryt

1 609 92A 6A2 | (10.10.2022) Bosch Power ToolsČeština | 181 Odsávací kryt pro dělení svodicími saněmi Odsávací kryt pro dělení svodicími saněmi(27) se montuje stejně jako ochranný kryt pro broušení. Upevněním přídavné rukojeti(9)/(10) skrz oblouk na odsávacím krytu ke krytu převodovky je elektrické nářadí pevně spojené sodsávacím krytem. Kodsávacímu krytu svodicími saněmi(27) lze připojit vhodný vysavač Bosch. Za tímto účelem nasaďte sací hadici sodsávacím adaptérem do příslušného hrdla odsávacího krytu. Upozornění: Tření, které vzniká vlivem prachu vsací hadici avpříslušenství během odsávání, způsobuje nabíjení elektrostatickou elektřinou, kterou může uživatel pociťovat jako elektrostatické výboje (vzávislosti na podmínkách prostředí afyzickém stavu). Bosch obecně doporučuje používat pro vysávání jemného prachu asuchých materiálů antistatickou sací hadici (příslušenství). Ochrana rukou u Pro práci sgumovým brusným talířem(20) nebo shrncovým kartáčem/ kuželovým kartáčem/ diamantovou brusnou korunkou vždy namontujte ochranu ruku (19). Ochranu rukou (19) upevněte pomocí přídavné rukojeti (9). Standardní přídavná rukojeť/ přídavná rukojeť stlumením vibrací Přídavnou rukojeť(9)/(10) našroubujte na převodovou hlavu vzávislosti na způsobu práce vpravo nebo vlevo. u Elektrické nářadí používejte pouze spřídavnou rukojetí (9)/(10). u Nepoužívejte elektrické nářadí, když je přídavná rukojeť (9)/(10) poškozená. Na přídavné rukojeti(9)/ (10) neprovádějte žádné změny. Přídavná rukojeť stlumením vibrací(10) umožňuje příjemnější abezpečnou práci sminimálními vibracemi. Montáž ademontáž brusných nástrojů Dodržujte mimořádné pokyny kmontáži pro nástroje X-LOCK. u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Nedotýkejte se brusných arozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají. u Používejte pouze originální nástroje X-LOCK, které mají logo X-LOCK. Pouze uoriginálních nástrojů X-LOCK je zaručeno, že je dodržená upínací šířka max. 1,6mm. Větší upínací šířka může způsobit nespolehlivé upnutí, což by mohlo vést kuvolnění upnutého nástroje. u Pro nástroje X-LOCK nejsou nutné žádné další upínací aopěrné příruby. u Dbejte na to, aby použité nářadí iupínání nebyly zdeformované abyly bez nečistot ačástic prachu. Dbejte na rozměry brusných nástrojů. Zajistěte, aby byly obě aretační západky X-LOCK otevřené (viz následující obrázek), než budete montovat nástroj X- LOCK. Vpřípadě potřeby vyčistěte prostor mezi oběma aretačními západkami. Montáž brusného nástroje ➊ Položte brusný/dělicí/vějířový brusný kotouč vystředěně arovnoběžně sdosedací plochou asprávnou stranou nahoru na upínání X-LOCK. ➋ Přitlačte kotouč směrem kupínání. ➌ Kotouč slyšitelně zaskočí. Nestiskávejte přitom páčku (3). (3) u Po montáži zkontrolujte, zda hrana brusného nástroje

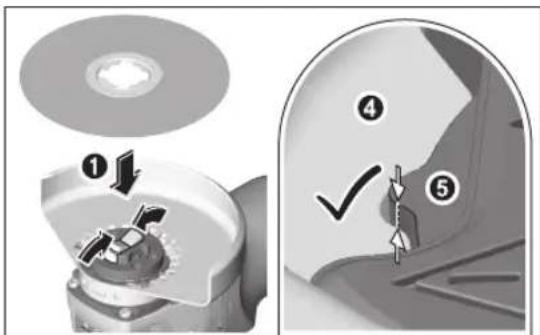

) není vyšší než referenční plocha (

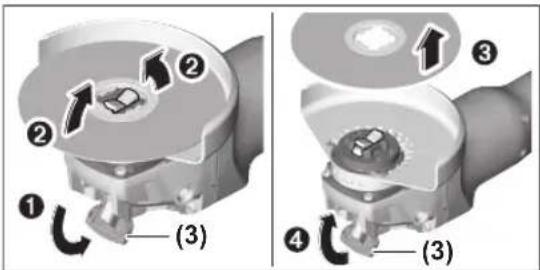

), anástroj je tedy správně namontovaný. Pokud je hrana vyšší, musí se upínání vyčistit nebo se nástroj nesmí použít. Před demontáží brusného/dělicího/vějířového kotouče: Zajistěte, aby bylo elektronářadí zastavené. Demontáž brusného nástroje

Povolte páčku (3). ➋ Brusný/dělicí/vějířový brusný kotouč se uvolní. ➌ Brusný/dělicí/vějířový brusný kotouč lze sejmout. Bosch Power Tools 1 609 92A 6A2 | (10.10.2022)182 | Čeština (3) (3) Schválené brusné nástroje Můžete používat všechny brusné nástroje uvedené vtomto návodu kobsluze. Přípustné otáčky [ot/min], resp. přípustná obvodová rychlost [m/s] použitých brusných nástrojů musí odpovídat minimálně údajům vnásledující tabulce. Zohledněte proto přípustné otáčky, resp. obvodovou rychlost na etiketě brusného nástroje. max. [mm] [mm] [°] D b s d α [min

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami: Technicke podklady u: * Úhlová bruska Objednací číslo
