MANUALE UTENTE GWG 12V-50 S Professional BOSCH

pode ser determinado o número de rotações máximo admissível do acessório a partir das indicações do fabricante do mesmo. Este não pode ser inferior ao número de rotações máximo da ferramenta elétrica. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Funcionamento Colocação em funcionamento Ligar/desligar Para a colocação em funcionamento da ferramenta elétrica, empurre a alavanca de desbloqueio (6) para a frente e depois pressione o interruptor de ligar/desligar (7) para cima. Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (7). Pré-seleção da velocidade de rotação (ver figuraB) Com as duas teclas para a pré-seleção da velocidade de rotação(3) pode pré-selecionar o número de rotações necessário mesmo durante a operação. O número de rotações necessário depende do material e das condições de trabalho e pode ser determinado por tentativas. LEDs [r.p.m.] Luz permanente 1 x branca 5000 Luz permanente 2 x branca 7500 Luz permanente 3 x branca 10.000 Luz permanente 4 x branca 12.500 Luz permanente 5 x branca 15.000 u A velocidade nominal do acessório deve ser, no mínimo, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que forem utilizados a uma velocidade superior àquela para a qual foram concebidos poderão desintegrar-se e projetar fragmentos. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)40 | Português Indicadores LED (ver figuraB) A tabela seguinte explica os possíveis indicadores LED(2). Cor Estado Significado/causa Solução Branco Luz permanente (1x...5x) Pré-seleção do número de rotação (ver "Pré-seleção da velocidade de rotação (ver figuraB)", Página39) Verde Luz permanente (2x...5x) Bateria carregada (ver "Indicador do nível de carga da bateria", Página38) Amarelo Luz permanente (1x) Bateria quase vazia (ver "Indicador do nível de carga da bateria", Página38) Trocar ou carregar bateria em breve Luz intermitente (5x) Temperatura crítica atingida (motor, eletrónica, bateria) Deixar a ferramenta elétrica funcionar em vazio e arrefecer Vermelho Luz permanente (1x) Bateria vazia (ver "Indicador do nível de carga da bateria", Página38) Trocar ou carregar bateria Luz intermitente (5x) A ferramenta elétrica está sobreaquecida e desliga-se Deixar a ferramenta elétrica arrefecer e voltar a ligar A ferramenta elétrica está bloqueada e desliga-se Eliminar o bloqueio e voltar a ligar a ferramenta elétrica O bloqueio do veio está ativado e a ferramenta elétrica desliga-se Desativar o bloqueio do veio e voltar a ligar a ferramenta elétrica Constant-electronic A Constant-Electronic mantém o número de rotações durante a marcha em vazio e sob carga quase que constante e assegura um desempenho de trabalho uniforme. Instruções de trabalho A fim de obter um excelente resultado de trabalho, desloque o prato de apoio com disco para trás e para a frente, exercendo uma ligeira pressão. Uma pressão muito elevada reduz a capacidade da ferramenta elétrica e causa um rápido desgaste do abrasivo. u Guarde as ferramentas de lixar protegidas contra embates. Manutenção e assistência técnica Manutenção e limpeza u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone] Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Transporte As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (porex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares. 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsItaliano | 41 Eliminação As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas elétricas e baterias/ pilhas no lixo doméstico! Apenas para países da UE: Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente as ferramentas elétricas que já não são usadas e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-las para uma reciclagem ecológica. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúda humada devido à possível presença de substâncias perigosas. Baterias/pilhas: Lítio: Observar as indicações no capítulo Transporte (ver "Transporte", Página40). Italiano Avvertenze di sicurezza Avvertenze generali di sicurezza per elettroutensili ATTENZIONE Leggere tutte le avvertenze di si- curezza e tutte le istruzioni opera- tive. In caso di mancato rispetto delle avvertenze di sicurez- za e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avvertenze fa rife- rimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Mantenere l’area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li- quidi, gas o polveri infiammabili. Gli elettroutensili pro- ducono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini e altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni posso- no comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non uti- lizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è collegato a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettrou- tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet- troutensile, né per estrarre la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti dell’elettroutensile in movi- mento. I cavi danneggiati o aggrovigliati aumentano il ri- schio di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno ri- duce il rischio di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto- re di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scos- sa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo e operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi lesioni. u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. Indos- sando abbigliamento di protezione personale come la ma- schera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a se- conda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di lesioni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione di corrente e/o alla batteria, prima di prenderlo o tra- sportarlo, assicurarsi che l’interruttore sia spento. Te- nendo il dito sopra l’interruttore mentre si trasporta l’elet- troutensile oppure collegandolo all’alimentazione di cor- rente con l’interruttore inserito, si vengono a creare situa- zioni pericolose in cui possono verificarsi seri incidenti. Bosch Power Tools 1 609 92A 8HB | (21.12.2022)42 | Italiano u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso- rio oppure una chiave che si trovi in una parte rotante dell’elettroutensile può provocare lesioni. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettrouten- sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimen- to. u Se l’utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati e utilizzati in modo conforme. L’utilizzo di un dispositivo di aspirazione della polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato e uso corretto degli elettroutensili u Non sottoporre l’elettroutensile a sovraccarico. Utiliz- zare l’elettroutensile adeguato per l’applicazione spe- cifica. Con un elettroutensile adatto si lavora in modo mi- gliore e più sicuro nell’ambito della sua potenza di presta- zione. u Non utilizzare l’elettroutensile qualora l’interruttore non consenta un’accensione/uno spegnimento corret- ti. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di procedere a operazioni di regolazione sull’elettroutensile, prima di sostituire parti accesso- rie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale pre- cauzione evita che l’elettroutensile possa essere messo in funzione involontariamente. u Riporre gli elettroutensili fuori della portata dei bam- bini durante i periodi di inutilizzo e non consentire l’uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettrouten- sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. u Eseguire la manutenzione degli elettroutensili. Verifi- care la presenza di un eventuale disallineamento o in- ceppamento delle parti mobili, la rottura di compo- nenti o qualsiasi altra condizione che possa pregiudi- care il corretto funzionamento dell’elettroutensile stesso. Se danneggiato, l’elettroutensile deve essere riparato prima dell’uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata ef- fettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istru- zioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo. Trattamento e utilizzo appropriato di utensili dotati di batterie ricaricabili u Per ricaricare la batteria utilizzare solo il caricabatte- ria consigliato dal produttore. Per un caricabatteria previsto per un determinato tipo di batteria sussiste peri- colo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. u Utilizzare gli elettroutensili solo con le batterie espli- citamente previste. L’uso di batterie ricaricabili di tipo diverso può provocare rischio di lesioni e di incendi. u Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell’accumulatore può dare origine a bruciature o incendi. u In caso di condizioni d’uso non conformi, si può verifi- care la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liqui- do fuoriuscito dalla batteria ricaricabile può causare irri- tazioni cutanee o ustioni. Assistenza u Fare riparare l’elettroutensile da personale specializ- zato e utilizzando solo parti di ricambio identiche. In tale maniera viene salvaguardata la sicurezza dell’elet- troutensile. Avvertenze di sicurezza per tutte le applicazioni Avvertenze di sicurezza comuni per smerigliatura o levigatura u Il presente elettroutensile è concepito per l’impiego come smerigliatrice o levigatrice. Leggere tutte le av- vertenze di pericolo, le istruzioni operative, le figure e le specifiche fornite in dotazione al presente elettrou- tensile. Il mancato rispetto di tutte le istruzioni sottoelen- cate potrà comportare il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. u Si sconsiglia di eseguire con il presente elettroutensi- le operazioni quali spazzolatura, lucidatura o taglio. Un impiego dell’elettroutensile per operazioni non previ- ste può comportare pericoli e causare lesioni. u Non utilizzare accessori che non siano espressamente progettati e consigliati dal costruttore dell’utensile. Il solo fatto che l’accessorio si possa inserire sull’elettrou- tensile non ne garantisce la sicurezza d’impiego. u Il numero di giri nominale degli accessori di levigatura dovrà essere almeno pari al numero di giri massimo ri- portato sull’elettroutensile. Se utilizzati ad un numero 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsItaliano | 43 di giri superiore a quello nominale, gli accessori di leviga- tura possono spezzarsi e proiettare parti. u Il diametro esterno e lo spessore dell’accessorio do- vranno rientrare nella capacità nominale dell’elettrou- tensile. Gli accessori non correttamente dimensionati non possono essere adeguatamente controllati. u Le dimensioni dell’alberino per dischi, rulli abrasivi e altri accessori devono essere adatte al mandrino o alla bussola dell’elettroutensile. L’utilizzo di accessori non coincidenti con il fissaggio dell’elettroutensile comporterà funzionamento sbilanciato, vibrazioni eccessive e possi- bile perdita di controllo. u Se montati su mandrino, dischi, rulli abrasivi, lame o altri accessori andranno completamente inseriti nell’apposita bussola o pinza di serraggio. In caso di serraggio inadeguato del mandrino, o di sbalzo eccessivo del disco, il disco montato potrebbe distaccarsi e venire proiettato a velocità elevata. u Non utilizzare accessori danneggiati. Prima di ogni im- piego, verificare che i dischi abrasivi non presentino cretti o scheggiature, che il rullo abrasivo non sia screpolato, lacerato o usurato eccessivamente e che la spazzola metallica non presenti fili distaccati o spezzati. Qualora l’elettroutensile o l’accessorio cada, verificare che non vi siano danni, oppure montare un accessorio integro. Una volta ispezionato e montato un accessorio, mantenere sé stessi e le eventuali altre persone intorno a distanza dal piano di rotazione dell’accessorio e lasciare in funzione l’elettroutensile per un minuto al numero di giri a vuoto massimo. Di norma, entro tale lasso di tempo, eventuali accessori dan- neggiati si spezzeranno. u Indossare i dispositivi di protezione individuale. In ba- se all’applicazione, utilizzare schermo facciale, oc- chiali di protezione o occhiali di sicurezza. Laddove necessario, indossare maschera per polveri, protezio- ni per l’udito, guanti e grembiule da officina in grado di arrestare piccoli frammenti abrasivi oppure a fram- menti dei pezzi in lavorazione. Gli occhiali protettivi do- vranno resistere ai frammenti eventualmente proiettati da varie operazioni. La maschera per polveri, oppure il respi- ratore, dovrà essere in grado di filtrare le particelle gene- rate dall’operazione prevista. L’esposizione prolungata ad elevati livelli di rumorosità può comportare la perdita dell’udito. u Tenere le persone presenti a distanza di sicurezza dall’area di lavoro. Chiunque entri nell’area di lavoro dovrà indossare equipaggiamento protettivo persona- le. I frammenti di un pezzo in lavorazione, oppure di un accessorio spezzato, possono venire proiettati all’esterno e causare lesioni, anche oltre le vicinanze dell’area di fun- zionamento. u Durante l’avviamento impugnare sempre l’utensile saldamente. La coppia di reazione del motore, in caso di accelerazione fino alla massima velocità, può causare la rotazione dell’utensile. u Utilizzare i morsetti per sostenere il pezzo ogni volta che risulti utile. Durante la lavorazione non tenere mai pezzi di piccole dimensioni con una mano e l’utensile con l’altra. L’uso di morsetti per pezzi di piccole dimen- sioni consente di liberare le mani per un corretto controllo dell’utensile. Durante il taglio i materiali arrotondati come aste cilindriche, tubazioni o condutture rivelano la ten- denza al rotolamento e possono causare il piegamento della punta o il suo rimbalzo con possibilità di lesioni per- sonali. u Non deporre in alcun caso l’elettroutensile prima che l’accessorio si sia completamente arrestato. L’acces- sorio rotante potrebbe incepparsi sulla superficie, cau- sando la perdita di controllo dell’elettroutensile. u Dopo la sostituzione delle punte o l’esecuzione delle regolazioni necessarie, accertarsi che dado della bus- sola, pinza di serraggio o altri dispositivi di regolazio- ne siano serrati saldamente. Dispositivi di regolazione non opportunamente serrati possono causare slittamenti imprevisti, con conseguente perdita di controllo e lancio violento delle parti in rotazione allentate. u Non mettere in funzione l’elettroutensile durante il trasporto manuale. Un contatto accidentale con l’acces- sorio rotante potrebbe intrappolare gli indumenti, portan- do l’accessorio a contatto con il corpo. u Pulire regolarmente le feritoie di aerazione dell’elet- troutensile. La ventola del motore trascinerà la polvere all’interno della carcassa e un accumulo eccessivo di ma- teriale polverizzato può comportare rischi di natura elet- trica. u Non utilizzare l’elettroutensile in prossimità di mate- riali infiammabili. Le scintille propagate durante la lavo- razione potrebbero causarne l’innesco. u Non utilizzare accessori che richiedano refrigeranti li- quidi. L’impiego di acqua o di altri refrigeranti liquidi pos- sono causare folgorazioni e scosse elettriche. u Afferrare e tenere l’elettroutensile dalle superfici iso- late dell’impugnatura solo qualora si eseguano opera- zioni in cui l’accessorio da taglio potrebbe venire a contatto con cavi elettrici nascosti. Se l’accessorio da taglio entra in contatto con un cavo sotto tensione, la ten- sione potrebbe trasmettersi anche alle parti metalliche esposte dell’elettroutensile, provocando la folgorazione dell’utilizzatore. Contraccolpi e relative avvertenze I contraccolpi sono reazioni improvvise causate dall’intrap- polamento o dall’inceppamento di un disco, nastro abrasivo o spazzola in rotazione o da qualsiasi altro accessorio. L’in- ceppamento o l’intrappolamento causano un rapido arresto dell’accessorio in rotazione, che a sua volta sposta improvvi- samente l’elettroutensile fuori controllo in direzione opposta alla rotazione dell’accessorio. Ad esempio, se un disco abrasivo viene intrappolato o si in- ceppa nel pezzo in lavorazione, il filo del disco stesso, en- trando nel punto d’inceppamento, potrebbe penetrare nella superficie del materiale, facendo improvvisamente risalire il disco o proiettandolo all’esterno. Il disco potrebbe quindi es- Bosch Power Tools 1 609 92A 8HB | (21.12.2022)44 | Italiano sere lanciato verso l’utilizzatore o in direzione opposta, in base al senso di rotazione del disco nel punto d’inceppamen- to. In tali condizioni, i dischi abrasivi possono anche spezzar- si. I contraccolpi sono causati da un impiego errato dell’elet- troutensile e/o da procedure o condizioni d’impiego non con- formi e si possono evitare adottando le precauzioni indicate di seguito. u Mantenere una salda presa sull’elettroutensile e posi- zionare corpo e braccio in modo da poter contrastare eventuali forze di contraccolpo. Adottando opportune precauzioni, l’utilizzatore può controllare le forze di con- traccolpo. u Adottare particolare cautela durante la lavorazione di angoli, spigoli vivi e simili. Evitare che l’accessorio rimbalzi o si inceppi. Angoli e spigoli vivi, o anche i rim- balzi, tendono a far inceppare l’accessorio in rotazione, causandone la perdita di controllo o contraccolpi. u Non montare lame dentate. Tali tipi di lame causano fre- quentemente contraccolpi e perdita di controllo. u Inserire sempre la punta nel materiale nella stessa di- rezione di uscita del bordo di taglio (che corrisponde alla direzione di lancio dei trucioli). L’inserimento dell’utensile nella direzione errata causa la fuoriuscita del bordo di taglio della punta dalla sede di lavoro con conse- guente errata direzione dell’utensile durante la lavorazio- ne. u Accertarsi che il pezzo in lavorazione sia sempre ser- rato correttamente. Gli accessori potrebbero incepparsi nel caso dovessero lievemente inclinarsi nell’intaglio, con conseguente pericolo di contraccolpi e perdita di control- lo sull’utensile. Avvertenze di sicurezza specifiche per la smerigliatura u Impiegare esclusivamente dischi di tipo consigliato per l’elettroutensile e soltanto per le lavorazioni previ- ste. Avvertenze di sicurezza supplementari u Non afferrare i dischi abrasivi con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate. u Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utiliz- zando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. u L’elettroutensile non è adatto per l’impiego staziona- rio. Non deve per esempio essere stretto in una morsa o fissato su un banco da lavoro. u In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può in- cendiarsi o esplodere. Far entrare aria fresca nell’am- biente e contattare un medico in caso di malessere. I va- pori possono irritare le vie respiratorie. u Non aprire la batteria. Vi è rischio di cortocircuito.u Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall’esterno, la batteria potrebbe danneggiarsi. Po- trebbe verificarsi un cortocircuito interno e la batteria po- trebbe incendiarsi, emettere fumo, esplodere o surriscal- darsi. u Utilizzare la batteria solo con articoli del produttore. Soltanto in questo modo la batteria verrà protetta da peri- colosi sovraccarichi. Proteggere la batteria dal calore, ad esem- pio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito. Descrizione del prodotto e dei servizi forniti Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avver- tenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Utilizzo conforme L’elettroutensile con platorello di supporto e corrispondenti mole è concepito per la levigatura, la sbavatura e la pulizia del metallo. Componenti illustrati La numerazione dei componenti raffigurati è riferita all’illu- strazione dell’elettroutensile nella pagina con rappresenta- zione grafica. (1) Freccia del senso di rotazione dell’alberino (2) Indicatore LED (3) Pulsanti per la preselezione del numero di giri (4) Batteria

(5) Tasto di sbloccaggio della batteria

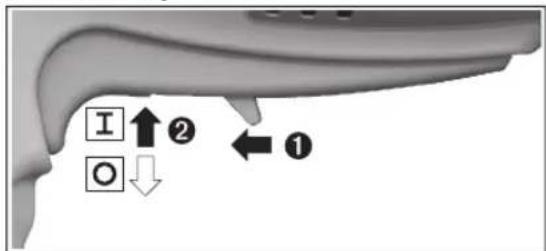

(6) Levetta di sbloccaggio per interruttore di avvio/arre- sto (7) Interruttore di avvio/arresto (8) Bloccaggio dell’alberino (9) Mandrino portamola (10) Dado di serraggio (11) Platorello di supporto con codolo di serraggio

(13) Impugnatura (superficie di presa isolata) (14) Chiave fissa (15) Spazio libero del codolo L

(16) Pinza di serraggio

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori.

Disponibile in commercio (non compreso in dotazione) 1 609 92A 8HB | (21.12.2022) Bosch Power ToolsItaliano | 45 Dati tecnici Levigatrice GWG 12V-50 S Codice prodotto 3 601 CA7 0.. Tensione nominale V= 12 Numero di giri max.n

Campo di regolazione del nume- ro di girin

giri/ min 5000–15000 Diametro max. della pinza di ser- raggio mm 8 Intaglio per chiave sul – Dado di serraggio mm 17 Diametro mola max. mm 50 Preselezione del numero di giri ● Sistema Constant Electronic ● Peso secondo EPTA-Procedure 01:2014

kg 0,71–0,91 Temperatura ambiente consiglia- ta in fase di ricarica °C 0...+35 Temperatura ambiente consenti- ta durante il funzionamento

Misurazione a 20–25°C con batteriaGBA 12V 3.0Ah e in base al livello di carica della batteria e alla temperatura di esercizio dell’utensile B) in funzione della batteria utilizzata C) prestazioni ridotte in caso di temperature <0°C Informazioni su rumorosità e vibrazioni Valori di emissione acustica rilevati conformemente aEN60745-2-23. Il livello di pressione acustica ponderato A dell’elettroutensi- le è tipicamente inferiore a 70dB(A). Il livello di rumorosità durante il lavoro può superare i valori indicati. Indossare protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre di- rezioni) e grado d’incertezza K rilevati conformemente aEN60745-2-23: Levigatura di superfici (sgrossatura con diametro mola 25mm):

Levigatura di superfici (sgrossatura con diametro mola 50mm):

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione stan- dardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. Lo stesso è idoneo anche per una valu- tazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori differenti op- pure con manutenzione insufficiente, il livello di vibrazioni può differire. Ciò potrebbe aumentare sensibilmente la solle- citazione da vibrazioni per l’intero periodo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli accessori, man- tenendo calde le mani e organizzando i vari processi di lavo- ro. Batteria Bosch vende elettroutensili a batteria anche senza batteria. Per sapere se nella dotazione dell’elettroutensile è compresa una batteria, leggere quanto riportato sulla confezione. Ricarica della batteria u Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti al- le batterie al litio utilizzate nell’elettroutensile. Avvertenza: a causa delle norme internazionali per il tra- sporto, le batterie al litio vengono fornite parzialmente cari- che. Per assicurare la piena potenza della batteria, ricaricar- la completamente prima dell’impiego iniziale. Introduzione della batteria Spingere la batteria carica nell’apposito alloggiamento, sino a farlo scattare udibilmente in posizione. Rimozione della batteria Per rimuovere la batteria, premere i tasti di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza. Indicatore del livello di carica della batteria I 5LED degli indicatori a LED mostrano il livello di carica del- la batteria. L’indicatore a LED si illumina per 5secondi dopo l’accensione. LED Capacità Luce fissa, 5LED verdi 80–100% Luce fissa, 4LED verdi 60–80% Luce fissa, 3LED verdi 40–60% Luce fissa, 2LED verdi 20–40% 1luce fissa gialla 1–20% 1luce fissa rossa 0–1% Bosch Power Tools 1 609 92A 8HB | (21.12.2022)46 | Italiano Protezione contro il sovraccarico in funzione della temperatura Se impiegato in modo conforme, l’elettroutensile non può subire sovraccarichi. In caso di carico eccessivo, o qualora venga utilizzato oltre il campo di temperatura consentito per la batteria, il numero di giri viene ridotto oppure l’elettrou- tensile si disattiva. In caso di numero di giri ridotto, l’elet- troutensile entra in funzione solamente al raggiungimento della temperatura consentita per la batteria o, in caso di cari- co ridotto, nuovamente con il massimo numero di giri. In ca- so di disinserimento automatico, spegnere l’elettroutensile, lasciar raffreddare la batteria e riaccendere l’elettroutensile. Avvertenze per l’impiego ottimale della batteria Proteggere la batteria ricaricabile da umidità ed acqua. Conservare la batteria esclusivamente nel campo di tempe- ratura fra −20 °C e 50°C. Non lasciare la batteria all’interno dell’auto, ad es. nel periodo estivo. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricari- cabile dovrà essere sostituita. Attenersi alle indicazioni relative allo smaltimento. Montaggio u Prima di qualsiasi intervento sull’elettroutensile (ad es. interventi di manutenzione, sostituzione dell’ac- cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azio- namento accidentale dell’interruttore di avvio/arresto sussiste pericolo di lesioni. Montaggio degli utensili di levigatura (vedere fig.A) u Utilizzare esclusivamente chiavi fisse di tipo idoneo ed integre (vedere «Dati tecnici»). u Per l’elettroutensile, utilizzare soltanto accessori di marca per levigatura acquistati presso rivenditori spe- cializzati, che siano omologati per 16.000giri/min, presentino un diametro massimo di 50mm e possano essere alloggiati in un platorello di supporto il cui dia- metro massimo è parimenti di 50mm e il cui codolo di serraggio presenta un diametro di 6mm, 1/4" o 8mm. – Pulire il mandrino portamola(9) e tutte le parti da monta- re. – Per allentare la pinza di serraggio(16) spingere il bloc- caggio dell’alberino(8) in avanti. – Allentare il dado di serraggio(10) con la chiave fissa(14) sull’intaglio per chiave, ruotando in senso antiorario. – Innestare fino a battuta il codolo di serraggio del platorel- lo di supporto(11) nella pinza di serraggio(16). – Serrare il platorello di supporto(11) ruotando il dado di serraggio(10) con la chiave fissa(14) in senso orario. – Montare la mola(12) sul platorello di supporto(11). – Infine, spingere nuovamente indietro il bloccaggio dell’alberino(8). Gli utensili abrasivi devono ruotare in maniera perfettamente concentrica. Non proseguire ad utilizzare utensili abrasivi ovalizzati: essi andranno sostituiti. u Non stringere in alcun caso la pinza di serraggio con il dado di serraggio, quando non sia montato un utensile abrasivo. In caso contrario, la pinza di serraggio può dan- neggiarsi. u Utilizzare esclusivamente platorelli di supporto con codolo di diametro idoneo. Un platorello di supporto con diametro del codolo difforme da quello dell’attacco utensile dell’elettroutensile (vedere «Dati tecnici») non potrà essere trattenuto correttamente e danneggerà la pinza di serraggio. u L’utensile accessorio dovrà essere serrato per almeno 10 mm. Dallo spazio libero del codolo L

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Levigatrice Codice prodotto
