Tipo de producto	Amoladora recta profesional
Marca	Bosch
Modelo	GGS 8 H Professional
Potencia nominal absorbida	1200 W
Potencia útil suministrada	700 W
Velocidad de rotación en vacío máx.	7640 rpm
Rosca del husillo	M 14
Longitud máx. del husillo	31 mm
Portaherramientas	20 mm
Grosor máx. de la herramienta de amolar	32 mm
Diámetro máx. de la herramienta de amolar	125 mm
Peso (según EPTA 01:2014)	4,4 kg
Protección contra rearranque involuntario	Sí
Clase de protección	Aislamiento doble
Alimentación	Red eléctrica 230 V~
Tipo de interruptor	Interruptor deslizante con bloqueo
Sistema de sujeción rápida	SDS-clic (en modelo SH, opcional)
Cubierta protectora	Sí, orientable
Aplicaciones	Amolado, desbarbado, cepillado metálico
Nivel de presión acústica	87 dB(A)
Nivel de potencia acústica	98 dB(A)
Vibraciones (amolado de superficies)	3,0 m/s² (incertidumbre K=1,5 m/s²)
Mantenimiento	Limpiar las aberturas de ventilación, soplar con aire comprimido
Accesorios incluidos	Llave de pasadores, llave plana 24 mm, varilla de bloqueo

Preguntas frecuentes - GGS 8 H Professional BOSCH

¿Cómo cambiar la muela en el GGS 8 H?

Desconecte la herramienta. Bloquee el husillo con la varilla de bloqueo. Afloje la tuerca de sujeción con la llave plana de 24 mm (gire en sentido antihorario). Retire la brida de sujeción y la muela vieja. Limpie el husillo, coloque la muela nueva, luego la brida y apriete firmemente la tuerca.

¿Puedo usar una tuerca de sujeción rápida SDS-clic para todas las operaciones?

No, la tuerca SDS-clic (modelo SH) no debe usarse con cepillos metálicos. Úsela solo para muelas, asegurándose de que esté en perfecto estado y que la flecha apunte hacia la marca.

¿Qué hacer en caso de corte de corriente durante el uso?

La herramienta está equipada con una protección contra rearranque involuntario. Para volver a ponerla en servicio, coloque primero el interruptor en posición de apagado, luego vuelva a encenderlo normalmente.

¿Qué tipos de accesorios son compatibles?

Utilice únicamente muelas de corindón, cepillos metálicos y accesorios recomendados por Bosch. El diámetro máx. es de 125 mm, el grosor máx. de 32 mm y la rosca del husillo es M14.

¿Cómo ajustar la cubierta protectora?

Afloje el tornillo de sujeción (o las tuercas mariposa en el modelo H), oriente la cubierta para que las proyecciones de chispas no se dirijan hacia usted, luego apriete firmemente (par de al menos 10 Nm).

¿Qué mantenimiento regular es necesario?

Mantenga limpias las aberturas de ventilación soplando aire comprimido regularmente. Limpie el husillo antes de cada montaje de accesorio. Verifique el estado de las muelas antes de usarlas.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre gafas protectoras y una mascarilla antipolvo. Sostenga la herramienta por las superficies aislantes. Asegúrese de que la pieza esté bien sujeta. No use ropa holgada cerca de las piezas giratorias.

¿Puedo usar la herramienta para lijar o cortar?

No, esta herramienta está diseñada solo para amolado, desbarbado y cepillado metálico. El lijado, pulido o corte no se recomiendan y pueden ser peligrosos.

¿Cómo reemplazar la brida portaherramientas en el GGS 8 H?

Retire la tuerca de sujeción y la brida. Use un destornillador para sacar el anillo de retención de la ranura del husillo. Retire el antiguo flanco portaherramientas y monte el nuevo. Vuelva a colocar el anillo de retención.

¿Dónde encontrar piezas de repuesto y servicio posventa?

Visite www.bosch-pt.com o contacta al servicio al cliente de Bosch: en Francia al 0811 36 01 22 (coste de una llamada local) o por correo electrónico a [e-mail].

MANUAL DE USUARIO GGS 8 H Professional BOSCH

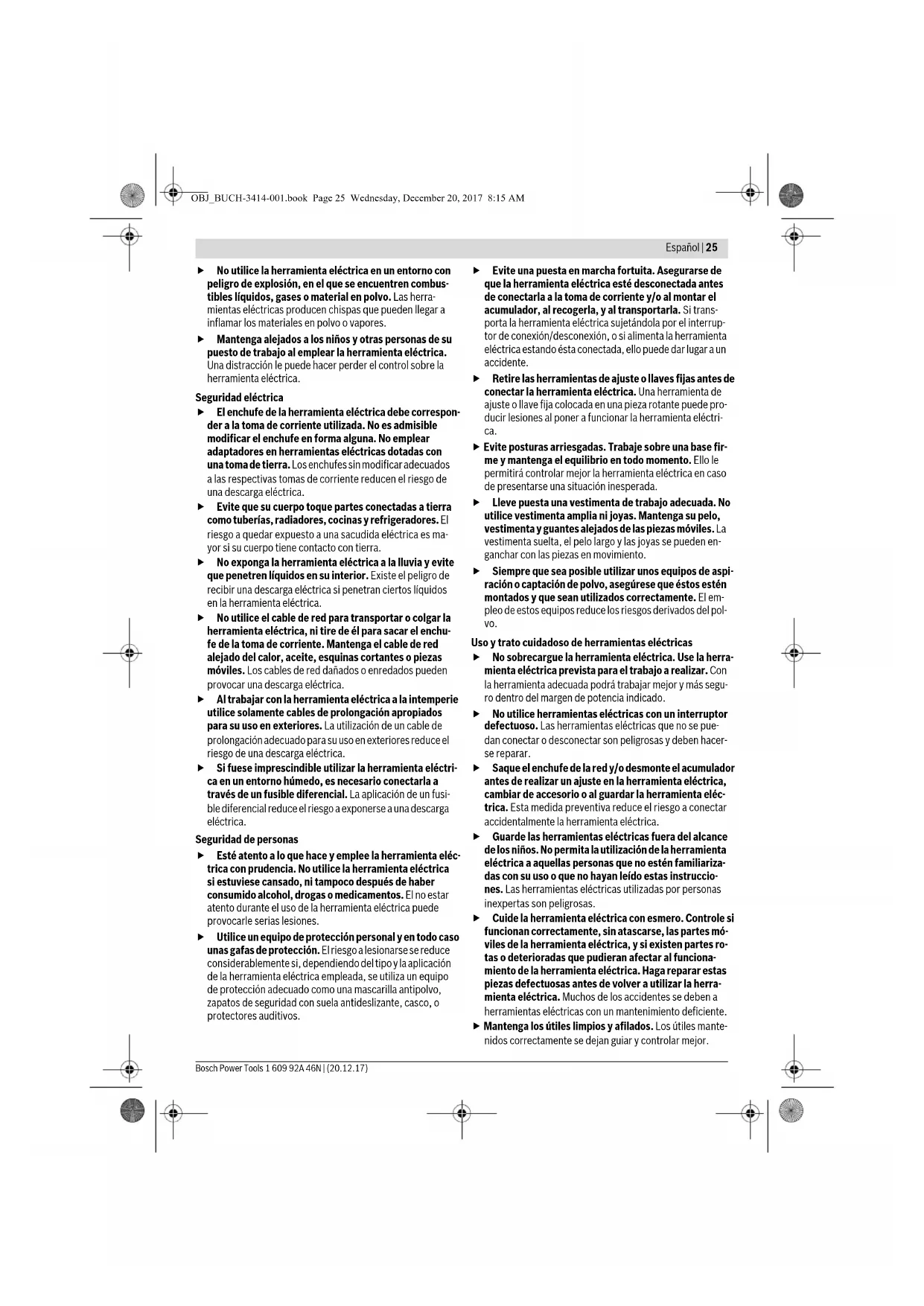

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

Lea íntegramente estas advertencias de peligro e instrucciones. En

caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guarde todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo

Mantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.

No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si está cansado, ni tampoco antes de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando conectada, puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. Siempre que sea posible utilice equipos de aspiración o captación de polvo, asegúrese de que estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas

No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se pueden conectar o desconectar son peligrosas y deben hacerse reparar. Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. - Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. ► Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar el funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. ► Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.

Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ellos las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para problemas diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para amoladoras rectas

Instrucciones de seguridad comunes para amolar y trabajar con cepillos de alambre

- Esta herramienta eléctrica ha sido concebida para amolar y trabajar con cepillos de alambre. Observe todas las indicaciones de seguridad, instrucciones, ilustraciones y datos que se suministran con la herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede acarrear una electrocución, incendio y/o lesiones graves. - Esta herramienta eléctrica no es apropiada para lijar, pulir o tronzar. La utilización de la herramienta eléctrica en trabajos para los que no ha sido prevista puede provocar un accidente. No emplee accesorios diferentes de aquellos que el fabricante haya previsto o recomendado especialmente para esta herramienta eléctrica. El mero hecho de que sea acoplable un accesorio a su herramienta eléctrica no implica que su utilización resulte segura. Las revoluciones admisibles del útil deberán ser como mínimo iguales a las revoluciones máximas indicadas en la herramienta eléctrica. Aquellos accesorios que giren a unas revoluciones mayores a las admisibles pueden llegar a romperse y salir despedidos. El diámetro exterior y el grosor del útil deberán corresponder con las medidas indicadas para su herramienta eléctrica. Los útiles de dimensiones incorrectas no pueden protegerse ni controlarse con suficiente seguridad. - Los útiles de fijación a rosca deben ajustar exactamente en la rosca del husillo. En los útiles de fijación por brida, su diámetro de encaje debe ser compatible con el de alojamiento en la brida. Los útiles que no vayan fijados exactamente sobre la herramienta eléctrica giran descentrados, vibran mucho, y pueden hacerle perder el control sobre el aparato. No use útiles dañados. Antes de cada uso inspeccione el estado de los útiles con el fin de detectar, p. ej., si están desportillados o fisurados los útiles de amolar, si está agrietado o muy desgastado el plato lijador, o si las púas de los cepillos de alambre están flojas o rotas. Si se le cae la herramienta eléctrica o el útil, inspeccione si han sufrido algún daño o monte otro útil en correctas condiciones. Una vez controlado y montado el útil, sitúese Vd. y las personas circundantes fuera del plano

de rotación del útil y deje funcionar la herramienta eléctrica en vacío, a las revoluciones máximas, durante un minuto. Por lo regular, aquellos útiles que estén dañados suelen romperse al realizar esta comprobación.

Utilice un equipo de protección personal. Dependiendo del trabajo a realizar, use una careta, una protección para los ojos o unas gafas de protección. Si emplea una mascarilla antipolvo, protectores auditivos, guantes de protección o un mandil especial adecuado para protegerle de los pequeños fragmentos que pudieran salir proyectados al desprenderse del útil o pieza. Las gafas de protección deberán ser indicadas para protegerle de los fragmentos que pudieran salir despedidos al trabajar. La mascarilla antipolvo o respiratoria deberá ser apta para filtrar las partículas producidas al trabajar. La exposición prolongada al ruido puede provocar sordera. - Cuide que las personas en las inmediaciones se mantengan a suficiente distancia de la zona de trabajo. Toda persona que acceda a la zona de trabajo deberá usar un equipo de protección personal. Podrían ser lesionadas, incluso fuera del área de trabajo inmediato, al salir proyectados fragmentos de la pieza de trabajo o del útil. Sujete el aparato solo por las superficies de agarre aisladas al realizar trabajos en los que el útil pueda llegar a tocar conductores eléctricos ocultos o el propio cable de conexión. El contacto con un conductor bajo tensión puede poner bajo tensión las partes metálicas del aparato y conducir a una descarga eléctrica. - Mantenga el cable de red alejado del útil en funcionamiento. En caso de que Vd. pierda el control sobre la herramienta eléctrica, el cable de red podría cortarse o enredarse con el útil y lesionarle su mano o brazo. - Jamás deposite la herramienta eléctrica antes de que el útil se haya detenido por completo. El útil en funcionamiento podría llegar a tocar la superficie de apoyo y hacerle perder el control sobre la herramienta eléctrica. No deje funcionar la herramienta eléctrica mientras la transporte. El útil en funcionamiento podría lesionarle al engancharse accidentalmente con su vestimenta. Limpie periódicamente las rejillas de refrigeración de su herramienta eléctrica. El ventilador del motor aspira polvo hacia el interior de la carcasa, por lo que, en caso de una acumulación fuerte de polvo metálico, ello puede provocarle una descarga eléctrica. No utilice la herramienta eléctrica cerca de materiales combustibles. Las chispas producidas al trabajar pueden incendiar estos materiales. No emplee útiles que requieran ser refrigerados con líquidos. La aplicación de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.

Causas del retroceso y advertencias al respecto

El retroceso es una reacción brusca que se produce al atascarse o engancharse el útil, como un disco de amolar, plato lijador, cepillo, etc. Al atascarse o engancharse el útil en funcionamiento, este es frenado bruscamente. Ello puede

hacerle perder el control sobre la herramienta eléctrica y hacer que esta salga impulsada en dirección opuesta al sentido de giro que tenía el útil.

En el caso, p. ej., de que un disco amolador se atasque o bloquee en la pieza de trabajo, pueda suceder que el canto de la herramienta que penetra en el material se enganche, provocando la rotura de la herramienta o el retroceso del aparato. Según el sentido de giro y la posición de la herramienta en el momento de bloquearse, puede que esta resulte despedida hacia el usuario, o en sentido opuesto al usuario. En estos casos puede suceder que la herramienta incluso llegue a romperse.

El retroceso es ocasionado por la aplicación o manejo incorrecto de la herramienta eléctrica. Es posible evitarlo ateniéndose a las medidas preventivas que a continuación se detallan.

Sujete con firmeza la herramienta eléctrica y mantenga su cuerpo y brazos en una posición propicia para resistir las fuerzas de reacción. Si forma parte del aparato, utilice siempre la empuñadura adicional para poder soportar mejor las fuerzas de retroceso, además de los pares de reacción que se presentan en la puesta en marcha. El usuario puede controlar las fuerzas de retroceso y de reacción si toma unas medidas preventivas oportunas. Jamás aproxime su mano a la herramienta en funcionamiento. En caso de un retroceso, la herramienta podría lesionarle la mano. No se sitúe dentro del área hacia la que se movería la herramienta eléctrica al retroceder bruscamente. Al retroceder bruscamente, la herramienta eléctrica saldrá despedida desde el punto de bloqueo en dirección opuesta al sentido de giro de la herramienta. Tenga especial precaución al trabajar en esquinas, cantos afilados, etc. Evite que la herramienta de amolar rebote contra la pieza de trabajo o que se atasque. En las esquinas, cantos afilados, o al rebotar, la herramienta en funcionamiento tiende a atascarse. Esto puede hacerle perder el control o causar un retroceso de la herramienta. No utilice hojas de sierra para madera ni otros útiles dentados. Estos útiles son propensos al retroceso y pueden hacerle perder el control sobre la herramienta eléctrica.

Instrucciones de seguridad específicas para trabajo de amolado

Use exclusivamente útiles homologados para su herramienta eléctrica, en combinación con la caperuza protectora prevista para estos útiles. Los útiles que no fueron diseñados para su uso en esta herramienta eléctrica pueden quedar insuficientemente protegidos y suponen un riesgo. Los discos de amolar con centro deprimido deben montarse de forma que la cara de amolado no alcance a sobresalir del reborde de la caperuza de protección. Un disco de amolar incorrectamente montado cuya cara frontal rebase el reborde de la caperuza de protección no suele ser convenientemente protegido. La caperuza protectora debe montarse firmemente en la herramienta eléctrica y orientarse de modo que

ofrezca una seguridad máxima cubriendo para ello lo máximo posible la parte de la herramienta a la que queda expuesta el usuario. La misión de la caperuza protectora es proteger al usuario de los fragmentos que pudieran desprenderse de la herramienta, del contacto accidental con esta, y de las chispas que pudieran incendiar su ropa.

Solamente emplee el útil para aquellos trabajos para los que fue concebido. Por ejemplo, no emplee las caras de los discos tronzadores para amolar. En los útiles de tronzar, el arranque de material se lleva a cabo con los bordes del disco. Si estos son sometidos a un esfuerzo lateral, ello puede provocar su rotura. Siempre use para el útil seleccionado una brida en perfecto estado con las dimensiones y forma correctas. Una brida adecuada soporta convenientemente el útil reduciendo así el peligro de rotura. Las bridas para discos tronzadores pueden ser diferentes de aquellas para otros discos de amolar. No intente aprovechar los discos amoladores de otras herramientas eléctricas más grandes, excepto si su diámetro exterior se haya reducido suficientemente por el desgaste. Los discos amoladores destinados para herramientas eléctricas grandes no son aptos para soportar las velocidades periféricas más altas a las que trabajan las herramientas eléctricas más pequeñas, puede llegar a romperse.

Instrucciones de seguridad específicas para el trabajo con cepillos de alambre

• Considere que las púas de los cepillos de alambre pueden desprenderse también durante un uso normal. No fuerce las púas ejerciendo una fuerza de aplicación excesiva. Las púas desprendidas pueden traspasar muy fácilmente tela delgada y/o la piel. En caso de recomendarse el uso de una caperuza protectora, evite que el cepillo de alambre alcance a rozar contra la caperuza protectora. Los cepillos de plato y de vaso pueden aumentar su diámetro por efecto de la presión de aplicación y de la fuerza centrífuga.

Instrucciones de seguridad adicionales

Use unas gafas de protección.

• Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tuberías de gas, ello puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución. Desenclave el interruptor de conexión/desconexión y colóquelo en la posición de desconexión en caso de cortarse la alimentación de la herramienta eléctrica, p. ej. debido a un corte del fluido eléctrico o al sacar el enchufe con la herramienta en funcionamiento.

No tome los discos lijadores con la mano, antes de que se hayan enfriado. Los discos se ponen muy calientes durante el trabajo. Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.

El enchufe macho de conexión debe ser conectado solamente a un enchufe hembra de las mismas características técnicas del enchufe macho en materia.

Descripción y prestaciones del producto

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio o lesión grave.

Despliegue y mantenga abierta la solapa con la imagen del aparato cuando lea las instrucciones de manejo.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para amolar y desbarbar metal con muelas de corindón.

La herramienta eléctrica es apropiada también para trabajo con cepillos de alambre.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Tuerca de fijación (GGS 8 SH) 2 Caperuza protectora abierta con tornillo de fijación (GGS 8 SH)

3 Husillo 4 Brida de apoyo (GGS 8 SH) 5 Superficie de empuñadura (cuello de husillo) 6 Interruptor de conexión/desconexión

7 Tuerca de fijación rápida SDS-clip

8 Tuerca de fijación (GGS 8 H)

9 Brida de apriete

10 Caperuza protectora cerrada con tuercas de sujeción (GGS 8 H)

11 Brida de apoyo (GGS 8 H) 12 Empuñadura (zona de agarre aislada) 13 Tornillo de fijación de caperuza protectora 14 Vástago de sujeción 15 Llave de dos pivotes para tuerca de fijación 16 Marca índices 17 Anillo elástico 18 Tuerca de sujeción de caperuza protectora 19 Llave fija de entrecaras 24 mm

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Valores de emisión de ruidos determinados según EN 60745-2-3.

El nivel de presión sonora típico del aparato, determinado con un bajo A, asciende a: Nivel de presión sonora 87 dB(A); nivel de potencia acústica 98 dB(A). Tolerancia K = 3 dB.

¡Usar unos protectores auditivos!

Nivel total de vibraciones a_h (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745-2-3:

Amolado superficial (desbastado): a_h = 3,0 m/s² K = 1,5 m/s²

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. Además es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con accesorios diferentes, con útiles divergentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en configuración, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Datos técnicos

Amoladora recta GGS 8 SH
N° de articulo		3601 B14 ...
Potencia absorbida nominal	W	1
Potenciaforkil	W	700
Revolveriones max.	min-1	7640
Rosca del husillo		M 14
Longitud del husillo, max.	mm 31
Alojamento delforkil	mm 20
Grosor del disco de amolar, max. mm 32

Diámetro máximo de la muela mm 125

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas por ciertos países.

Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, ello podría llegar a afectar a otros aparatos. En redes con impedancias inferiores a 0,36 ohmios es improbable que llegue a perturbarse otros aparatos.

Amoladora recta GGS 8 SH

Peso según EPTA-Procedure 01:2014

kg 4,4

Protección contra rearranque

Clase de protección

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones especiales para ciertos países.

Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, se podrá llegar a afectar a otros aparatos. En redes con impedancias inferiores a 0,36 ohmios es improbable que llegue a perturbarse otros aparatos.

Montaje

► Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Montaje de los dispositivos de protección

Ajuste la caperuza protectora de manera que las chispas producidas no sean proyectadas contra Ud.

Caperuza protectora para amolar (GGS 8 SH) (ver figura A)

Monte la caperuza protectora 2 sobre el cuello del husillo. Adapte la posición de la caperuza protectora 2 a los requerimientos del trabajo a realizar. Sujete la caperuza protectora 2 con el tornillo de fijación 13 antes de lo mismo con un par mínimo de 10 Nm.

Caperuza protectora para amolar (GGS 8 H) (ver figura E) Monte la caperuza protectora 10 sobre el cuello del husillo. Adapte la posición de la caperuza protectora 10 a los requerimientos del trabajo a realizar. Fije la caperuza protectora 10 con ambas tuercas de sujeción 18 apretando las mismas con un par mínimo de 10 Nm.

Una vez montado el útil, cierre la caperuza protectora 10 y apriete ambas tuercas de mariposa.

Montaje de los útiles de amolar

Las muelas deben girar perfectamente concéntricas. Sustituya aquellas muelas que giren descentradas, o bien, confórmelas con una piedra para rectificar (accesorio opcional).

Partiendo de las formas básicas de las muelas es posible conformarlas de acuerdo a sus requerimientos con la piedra para rectificar.

Si utiliza útiles de amolar de fijación a rosca, preste atención a que esta tenga una longitud suficiente para que el extremo del husillo portamuelas 3 no asiente contra el fondo de la misma.

GGS 8 SH (ver figura B)

• Vaya girando el husillo 3 hasta conseguir que el taladro del husillo 3 quede alineado con las aberturas de la carcasa. Inserte el vástago de sujeción 14 por las aberturas de la carcasa haciéndolo pasar por el taladro del husillo 3.
• Afloje la tuerca de fijación 1 con la llave de dos pivotes 15 adjunta, y retire la tuerca. Limpie el husillo 3 y todas las demás piezas a montar.

Monte la muela y apriete firmemente la tuerca de fijación 1 con la llave de dos pivotes 15. Preste atención a que la muela pueda girar en la caperuza protectora 2 sin rozar en ningún caso. - Utilice muelas cónicas solamente en combinación con la caperuza protectora abierta 2 y el sistema de fijación adecuado (tuerca de fijación 1 o tuerca de fijación rápida 7 y brida de apoyo 4).

GGS 8 H (ver figura F)

• Vaya girando el husillo 3 hasta lograr que el taladro del husillo 3 quede alineado con las aberturas de la carcasa. Inserte el vástago de sujeción 14 por las aberturas de la carcasa haciéndolo pasar por el taladro del husillo 3.
• Afloje la tuerca de fijación 8 con la llave fija 19 (entrecaras 24 mm) girándola en sentido contrario a las agujas del reloj. Desmonte la brida de apriete 9. Limpie el husillo 3 y todas las demás piezas a montar. Monte la muela junto con la brida de apriete 9 y apriete firmemente la tuerca de fijación 8 con la llave fija 19 (entrecaras 24 mm). Preste atención a que la muela pueda girar en la caperuza protectora 10 sin rozar en ningún caso. Solamente utilice muelas rectas en combinación con la caperuza protectora cerrada 10 y el sistema de sujeción apropiado (tuerca de fijación 8, brida de apriete 9 y brida de apoyo 11).

Cambio de la brida de apoyo (ver figura D)

GGS 8 SH

Para el montaje de las muelas cónicas emplee la brida de apoyo 4, la tuerca de fijación 1 y la caperuza protectora abierta 2. Apalanque el anillo elástico 17 con un destornillador para sacarlo de la ranura del husillo portamuelas 3, y retire la brida de apoyo 4. Monte la brida de apoyo 4 apropiada siguiendo los mismos pasos en orden inverso.

GGS 8 H

Para el montaje de las muelas rectas emplee la brida de apoyo 11, la tuerca de fijación 8, la brida de apriete 9 y la caperuza protectora cerrada 10.

Apalanque el anillo elástico 17 con un destornillador para sacarlo de la ranura del husillo portamuelas 3, y retire la brida de apoyo 11. Monte la brida de apoyo 11 apropiada siguiendo los mismos pasos en orden inverso.

Tuerca de fijación rápida SDS-clic (GGS 8 SH) (ver figura C)

Para sujetar de forma sencilla el útil de amolar, sin necesidad de aplicar herramientas auxiliares, puede Ud. emplear la tuerca de fijación rápida 7 en lugar de la tuerca de fijación 1.

La tuerca de fijación rápida 7 no debe emplearse para sujetar cepillos.

Solamente utilice tuercas de fijación rápida 7 sin dañar y en perfecto estado.

Al enroscarla, prestar atención a que la cara grabada de la tuerca de fijación rápida 7 no quede orientada hacia el disco de amolar; la flecha deberá coincidir además con la marca índice 16.

Una tuerca de fijación rápida en buen estado y correctamente montada puede aflojarse a mano girando el anillo moleteado en sentido contrario a las agujas del reloj. Jamás intente aflojar una tuerca de fijación rápida agarrotada con unas tenazas; utilice para ello la llave de dos pivotes 15.

Aspiración de polvo y virutas

• El polvo de ciertos materiales como pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circunstantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deben ser procesados por especialistas.

• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Operación

Puesta en marcha

¡Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica.

Para poner en servicio la herramienta eléctrica, desplace primero el interruptor de conexión/desconexión 6 hacia delante, bajo de la probabilidad y mantenerlo oprimido.

Para enclavar el interruptor de conexión/desconexión 6 estando este accionado, empuje más fácil delante el interruptor de conexión/desconexión 6.

Para desconectar la herramienta eléctrica suelte el interruptor de conexión/desconexión 6, o en caso de estar enclavado, presione brevemente y suelte a continuación el interruptor de conexión/desconexión 6.

Verifique los útiles de amolar después de su uso. Los útiles de amolar deben estar correctamente montados, sin rozar en ningún lugar. Deje funcionar el útil en vacío, al menos un minuto. No emplee útiles de amolar dañados, de giro excéntrico, o que vibren. Los útiles de amolar dañados pueden romperse y causar accidentes.

Para ahorrar energía, solamente conecte la herramienta eléctrica cuando vaya a utilizarla.

Protección contra rearranque

La protección contra rearranque evita la puesta en marcha accidental de la herramienta eléctrica tras un corte de la alimentación eléctrica.

Para la nueva puesta en marcha coloque el interruptor de conexión/desconexión 6 en la posición de desconexión, y conecte de nuevo la herramienta eléctrica.

Instrucciones para la operación

Guíe las muelas con un movimiento de vaivén uniforme, ejerciendo tan solo una leve presión, para encontrar un resultado óptimo en el trabajo. Si la presión aplicada es excesiva, además de reducirse el rendimiento de la herramienta eléctrica, el útil se desgasta más rápidamente.

Mantenimiento y servicios

Mantenimiento y limpieza

• Antes de realizar cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.
• Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. En caso de aplicaciones extremas, siempre que sea posible, utilice un equipo de aspiración. Sople con frecuencia las rejillas de refrigeración y conecte el aparato a través de un interruptor de protección (PRCD). Al trabajar metales, puede acumularse en el interior de la herramienta eléctrica polvo susceptible de conducir corriente. Esto puede mermar la eficacia del aislamiento de la herramienta eléctrica.

Almacene y trate cuidadosamente los accesorios.

La sustitución de un cable de conexión deteriorado debe ser realizada por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch con el fin de garantizar la autenticidad del aparato.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

Para cualquier contra pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

Avd. de la Institución Libre de Enseñanza, 19

28037 Madrid

Para efectuar su pedido online de recambios o poder la recogida para la reparacion de suquina, entre en la page www.herraintasbosch.net.

Tel. Aesoramento al cliente: 902 531 553

Fax: [phone]

Portugues 31

Argentina

Robert Bosch Argentina S.A.

Calle Blanco Encalada 250 - San Isidro

Ciudad Autonoma de Buenos Aires

Tel.: [phone]

E-Mail: [e-mail]

wwwArgentina.bosch.com.ar

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia - Santiago de Chile

Buzón Postal 7750000

Tel.: [phone]

www.bosch.cl

Ecuador

Robert Bosch Sociedad Anónima

Av. Rodrigo Chávez González Parque

Empresarial Colón Edif. Coloncorp Piso 1 Local 101-102

Guayaquil

Tel.: [phone]

E-mail: [e-mail]

www.bosch.ec

México

Robert Bosch S. de R.L. de C.V.

Calle Robert Bosch No. 405 C.P. 50071

Zona Industrial, Toluca-Estado de México

Tel.: [phone]

Tel.: [phone]

www.bosch-herramientas.com.mx

Perú

Robert Bosch S.A.C.

Av. Primavera 781 Piso 2, Urbanización Chacarilla

San Borja Lima

Tel.: [phone]

www.bosch.com.pe

Venezuela

Robert Bosch S.A.

Calle Vargas con Buen Pastor, Edif. Alba, P-1

Boleita Norte.

Caracas 1071

Tel.: [phone]

www.boschherramientas.com.ve

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Solo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encontrara sobre la placa de características del producto/fabricado.

Portugués

Seguridad del área de trabajo

Montaje de accesorios

Los cuerpos abrasivos deben girar perfectamente, sin batido radial. No utilice más los cuerpos abrasivos ovalizados, reemplácelos o rectifíquelos con piedra abrasiva (accesorio). Con la piedra abrasiva puede obtener cualquier forma especial deseada mediante el pre-mecanizado de las formas base de los discos de esmerilado.

Si utiliza dispositivos de esmerilado con inserto roscado, tenga cuidado de que el extremo del eje de pulido 3 no toque el fondo del agujero del dispositivo de esmerilado.

GGS 8 SH (ver figura B)

(GGS8SH) 2

(GGS8SH) (j0g) j1j1j4

(jIg0g15) diuJ sbaw 5

Jog g b9 wls 6

*SDS o0) SDS-clic u joo oo Joo 7

(GGS8H) Jg0jgo 8

(gjog) jgojla 9

(GGS 8H) auiu ojou uauu laln 10

(GGS 8H) ° ω_µ 11

(JgLgSgJ) aωs 12

(120 13

aui dla 14

jgo ojo (ajgog) jol 15

Jusw coo1e 16

17
