Typ produktu	Profesionální přímá bruska
Značka	Bosch
Model	GGS 8 H Professional
Jmenovitý příkon	1200 W
Užitečný výkon	700 W
Max. rychlost otáček naprázdno	7640 ot/min
Závit vřetene	M 14
Max. délka vřetene	31 mm
Upínací příruba	20 mm
Max. tloušťka brusného nástroje	32 mm
Max. průměr brusného nástroje	125 mm
Hmotnost (dle EPTA 01:2014)	4,4 kg
Ochrana proti neúmyslnému restartu	Ano
Třída ochrany	Dvojitá izolace
Napájení	Síť 230 V~
Typ spínače	Posuvný spínač s aretací
Systém rychlého upnutí	SDS-clic (pro model SH, volitelně)
Ochranný kryt	Ano, nastavitelný
Aplikace	Broušení, odhrotování, kovové kartáčování
Hladina akustického tlaku	87 dB(A)
Hladina akustického výkonu	98 dB(A)
Vibrace (broušení povrchu)	3,0 m/s² (nejistota K=1,5 m/s²)
Údržba	Čistěte ventilační otvory, vyfoukejte stlačeným vzduchem
Dodávané příslušenství	Klíč s kolíky, plochý klíč 24 mm, blokovací tyč

Často kladené otázky - GGS 8 H Professional BOSCH

Jak vyměnit brusný kotouč na GGS 8 H?

Odpojte nástroj. Zablokujte vřeteno pomocí blokovací tyče. Povolte upínací matici plochým klíčem 24 mm (otáčejte proti směru hodinových ručiček). Odstraňte upínací přírubu a starý brusný kotouč. Vyčistěte vřeteno, nasaďte nový brusný kotouč, poté přírubu a matici pevně utáhněte.

Mohu použít rychloupínací matici SDS-clic pro všechny operace?

Ne, matice SDS-clic (model SH) se nesmí používat s kovovými kartáči. Používejte ji pouze pro brusné kotouče, ujistěte se, že je v perfektním stavu a že šipka směřuje ke značce.

Co dělat při výpadku proudu během používání?

Nástroj je vybaven ochranou proti neúmyslnému restartu. Pro opětovné uvedení do provozu nejprve přepněte spínač do polohy vypnuto a poté jej normálně znovu zapněte.

Jaké typy příslušenství jsou kompatibilní?

Používejte pouze korundové brusné kotouče, kovové kartáče a příslušenství doporučené společností Bosch. Max. průměr je 125 mm, max. tloušťka 32 mm a závit vřetene je M14.

Jak nastavit ochranný kryt?

Povolte upínací šroub (nebo křídlové matice u modelu H), natočte kryt tak, aby jiskry nesměřovaly k vám, a poté pevně utáhněte (utahovací momenty alespoň 10 Nm).

Jaká pravidelná údržba je nutná?

Udržujte ventilační otvory čisté pravidelným vyfukováním stlačeným vzduchem. Před každým nasazením příslušenství vyčistěte vřeteno. Před použitím zkontrolujte stav brusných kotoučů.

Jaká jsou základní bezpečnostní opatření?

Vždy noste ochranné brýle a masku proti prachu. Držte nástroj za izolační plochy. Ujistěte se, že je obrobek dobře upevněn. Nenoste volné oblečení v blízkosti rotujících částí.

Mohu nástroj používat k broušení nebo řezání?

Ne, tento nástroj je určen pouze pro broušení, odhrotování a kovové kartáčování. Broušení, leštění nebo řezání se nedoporučuje a může být nebezpečné.

Jak vyměnit upínací přírubu na GGS 8 H?

Odstraňte upínací matici a přírubu. Pomocí šroubováku vyjměte pojistný kroužek z drážky vřetene. Vyjměte starou upínací přírubu a nasaďte novou. Nasaďte zpět pojistný kroužek.

Kde najít náhradní díly a poprodejní servis?

Navštivte www.bosch-pt.com nebo kontaktujte zákaznický servis Bosch: ve Francii na čísle 0811 36 01 22 (cena místního hovoru) nebo e-mailem na [e-mail].

NÁVOD K OBSLUZE GGS 8 H Professional BOSCH

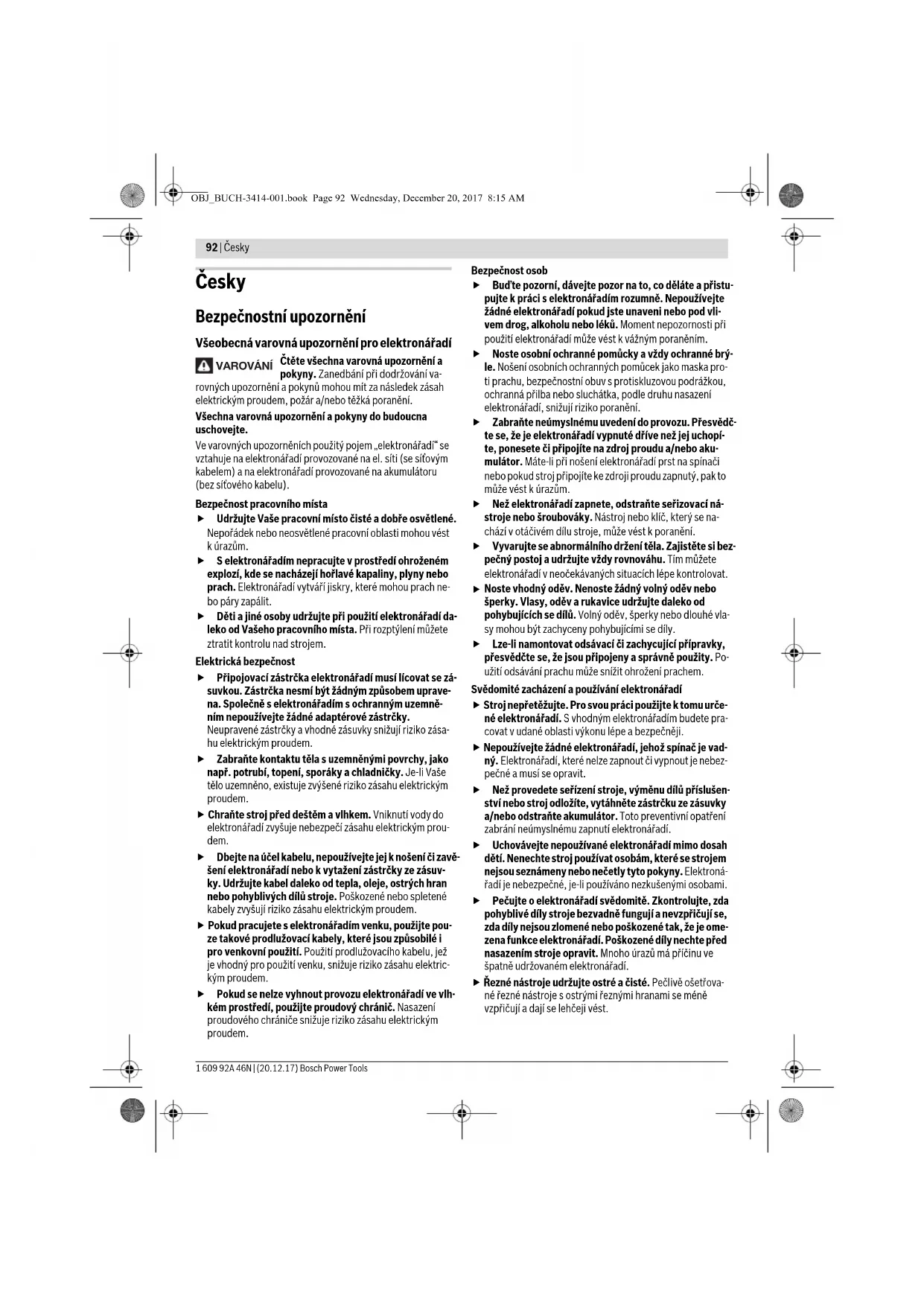

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

Čtěte všechna varovná upozornění a Pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucí použití.

Všechna varovná upozornění a pokyny dodržujte v budoucnu.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

Udržujte své pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zasažení elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zasažení elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zasažení elektrickým proudem. Dbejte na účel kabelu, nepoužívejte jej k nošení nebo zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zasažení elektrickým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zasažení elektrickým proudem.

Přípojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zasažení elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zasažení elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zasažení elektrickým proudem. Dbejte na účel kabelu, nepoužívejte jej k nošení nebo zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zasažení elektrickým proudem.

Bezpečnost osob

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve, než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo připojíte stroj ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí napájíte, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravek, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. Správným elektronářadím budete pracovat v dané oblasti výkonu lépe a bezpečněji. Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout, je nebezpečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů, příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkusenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nezadrhávají se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpříčují a dají se lehčeji vést.

Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

Servis

Nechejte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro přímé brusky

Společná bezpečnostní upozornění pro broušení a práci s drátěnými kartáči

Toto elektronářadí se používá jako bruska a drátěný kartáč. Dbejte všech bezpečnostních upozornění, pokynů, vyobrazení a dat, která obdržíte s elektronářadím. Když nebudete respektovat následující pokyny, může dojít k zásahu elektrickým proudem, ohni nebo k těžkým zraněním. Toto elektronářadí není vhodné k broušení brusným papírem, leštění a oddělování. Použití, pro která není elektronářadí určeno, mohou způsobit ohrožení a zranění. Nepoužívejte žádné příslušenství, které není výrobcem speciálně pro toto elektronářadí určeno a doporučeno. Pouze to, že můžete příslušenství na Vaše elektronářadí upevnit, nezaručuje bezpečné použití. Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jako na elektronářadí uvedený nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji, než je dovoleno, se může rozlomit a roletět. Vnější průměr a tloušťka nasazovacího nástroje musí odpovídat rozměrovým údajům Vašeho elektronářadí. Špatně dimenzované nasazovací nástroje nemohou být dostatečně stíněny nebo kontrolovány. Nasazovací nástroje se závitovou vložkou musí přesně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby. Nasazovací nástroje, které nejsou na elektronářadí upevněny přesně, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly. Nepoužívejte žádné poškozené nasazovací nástroje. Zkontrolujte před každým použitím nasazovací nástroje: brusné kotouče na odštěpky a trhliny, brusné talíře na trhliny, otěr nebo silné opotřebení, drátěné kartáče na uvolněné nebo zlomené dráty. Spadne-li elektronářadí nebo nasazovací nástroj z výšky, zkontrolujte, zda není poškozený, nebo použijte nepoškozený nasazovací nástroj. Pokud jste nasazovací nástroj zkontrolovali a nasadili, držte se Vy a blízko se nacházející osoby mimo rovinu rotujícího nasazovacího nástroje a nechte stroj běžet jednu minutu s nejvyššími otáčkami. Poškozené nasazovací nástroje většinou v této době testování prasknou. Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranu

né brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Váš ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odlétajícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska a respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.

Dbejte na to, aby ostatní osoby byly v bezpečné vzdálenosti od Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo ulomených nasazovacích nástrojů mohou odletět a způsobit poranění i mimo přímou pracovní oblast. Pokud provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní přívodní kabel, držte nářadí pouze na izolovaných plochách rukojeti. Při kontaktu s elektrickým vedením pod napětím se mohou pod napětím ocitnout i kovové díly nářadí, což může způsobit zásah elektrickým proudem. Držte síťový kabel daleko od otáčejících se nasazovacích nástrojů. Když ztratíte kontrolu nad strojem, může být přerušen nebo zachycen síťový kabel a Vaše ruka nebo paže se může dostat do otáčejícího se nasazovacího nástroje. Nikdy neodkládejte elektronářadí dříve, než se nasazovací nástroj dostal zcela do stavu klidu. Otáčející se nasazovací nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektronářadím. Nenechte elektronářadí běžet po dobu, co jej nesete. Váš oděv může být náhodným kontaktem s otáčejícím se nasazovacím nástrojem zachycen a nasazovací nástroj se může zavrtat do Vašeho těla. Čistěte pravidelně větrací otvory Vašeho elektronářadí. Ventilátor motoru vtahuje dovnitř prach a silné nahromadění kovového prachu může způsobit elektrická rizika. Nepoužívejte elektronářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit. Nepoužívejte žádné nasazovací nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných kapalných chladicích prostředků může vést k úderu elektrickým proudem.

Zpětný ráz a odpovídající varovná upozornění

Zpětný ráz je náhlá reakce v důsledku zaseknutého nebo zablokovaného otáčejícího se nasazovacího nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím nekontrolované elektronářadí akceleruje v místě zablokování proti směru otáčení nasazovacího nástroje.

Pokud se např. zpříčí nebo zablokuje brusný kotouč v obrobku, může hrana brusného kotouče, která se zanořuje do obrobku, zakousnout a tím brusný kotouč vymrštit nebo způsobit zpětný ráz. Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Štěpiny mohou brusný kotouč i prasknout.

94 | Česky

Zpětný ráz je důsledek nesprávného nebo chybného použití elektronářadí. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno.

Držte elektronářadí dobře pevně a uveďte Vaše tělo a paže do polohy, ve které můžete zachytit síly zpětného rázu. Je-li k dispozici, používejte vždy přídavnou rukojeť, abyste měli co největší možnou kontrolu nad silami zpětného rázu nebo reakčních momentů při rozběhu. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakčního momentu. Nikdy nedávejte ruku do blízkosti otáčejících se nasazovacích nástrojů. Nasazovací nástroj se při zpětném rázu může pohybovat přes ruku. Vyhýbejte se Vaším tělem oblasti, kam se bude elektronářadí při zpětném rázu pohybovat. Zpětný ráz vhání elektronářadí v místě zablokování do opačného směru pohybu brusného kotouče. Zvlášť opatrně pracujte v místech rohů, ostrých hran apod. Zabraňte, aby se nasazovací nástroj odrazil od obrobku a vzpříčil. Rotující nasazovací nástroj je u rohů, ostrých hran a pokud se odrazí, může se vzpříčit. Toto způsobí ztrátu kontroly nebo zpětný ráz. Nepoužívejte žádný řetězový nebo ozubený pilový kotouč. Takovéto nasazovací nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektronářadím.

Zvláštní varovná upozornění k broušení

Používejte výhradně pro Vaše elektronářadí schválená brusná tělesa a pro tato brusná tělesa určený ochranný kryt. Brusná tělesa, která nejsou určena pro toto elektronářadí, nemohou být dostatečně stíněna a jsou nespolehlivá. Zalomené brusné kotouče musejí být namontované tak, aby svou brusnou plochou nepřečnívaly nad rovinou okraje ochranného krytu. Nesprávně namontovaný brusný kotouč, který vyčnívá nad rovinou okraje ochranného krytu, nemůže být dostatečně kryt. Ochranný kryt musí být spolehlivě namontovaný na elektronářadí pro nejvyšší bezpečnost nastavený tak, aby co možná nejmenší část brusného tělesa ukazovala nekrytá k obsluhující osobě. Ochranný kryt pomáhá chránit obsluhu před ulomky, náhodným kontaktem s brusným tělesem a též před jiskrami, jež mohou vznítit oděv. Brusná tělesa smějí být použita pouze pro doporučené možnosti nasazení. Např.: nikdy nebruste boční plochou dělicího kotouče. Dělicí kotouče jsou určeny k ubírání materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může rozlámat. Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený brusný kotouč. Vhodné příruby podpírají brusný kotouč a zmírňují tak nebezpečí prasknutí brusného kotouče. Příruby pro dělicí kotouče se mohou odlišovat od přírub pro jiné brusné kotouče.

Nepoužívejte žádné opotřebované brusné kotouče od většího elektronářadí. Brusné kotouče pro větší elektronářadí nejsou dimenzovány pro vyšší otáčky menších elektronářadí a mohou prasknout.

Zvláštní varovná upozornění k práci s drátěnými kartáči

Dbejte na to, že drátěný kartáč i během běžného používání ztrácí kousky drátu. Netlačte dráty příliš silným přítlakem. Odletující kousky drátu mohou velmi lehce proniknout skrz tenký oděv a/nebo pokožku. - Je-li doporučen ochranný kryt, zabraňte, aby se ochranný kryt a drátěný kartáč mohly dotýkat. Talířové a hrncové kartáče mohou díky přítlaku a odstředivým silám zvětšit svůj průměr.

Doplňková varovná upozornění

Noste ochranné brýle.

Používejte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem. Pokud se přeruší přívod proudu, např. výpadkem proudu nebo vytažením síťové zástrčky, spínač odblokujte a dejte jej do vypnuté polohy. Nedotýkejte se brusných kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají. Zajistěte obrobek. Obrobek upevněný upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

Elektronářadí je určeno k broušení a odhrotování kovu pomocí korundových brusných těles.

Elektronářadí je vhodné i k pracím drátěnými kartáči.

Zobrazené komponenty

Hodnoty hlučnosti zjištěny podle EN 60745-2-3.

Hodnocená hladina hluku stroje A činí typicky: hladina akustického tlaku 87 dB(A); hladina akustického výkonu 98 dB(A). Nepřesnost K=3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací a_h (vektorový součet tří os) a nepřesnost K stanoveny podle EN 60745-2-3:

Broušení povrchů (hrubování): a_h = 3,0\ m/s², K = 1,5\ m/s²

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicí metody normované v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu značně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, ve kterých je nářadí vypnuté nebo běží, ale fakticky se nepoužívá. To může zatížení vibracemi po celou pracovní dobu značně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Technická data

Príma bruska GGS 8 SH
ObjednaciCIDSO	3601 B14 ...
Jmenovity prfikon	W 1
Vystupni vykon	W 700
Max. počet otáček	min-1 7640
Závit brusného vřetene	M 14
Max. délá křétene	mm 31
Nastrojový držák	mm 20
Max. tloušká brusného kotouče mm 32
Max. prümér brusného tělesa	mm 125
Hmotnost podle EPTA-Procedure 01:2014 kg	4,4
Ochrana proti znovurozběhu	●

Třída ochrany

回/II

Údaje platí pro jmenovité napětí [U] 230 V. Při odlišných napětích a podle země specifických provedení se mohou tyto údaje lišit.

Spínací zařízení způsobuje krátkodobé poklesy napětí. Při nepříznivých podmínkách sítě může docházet k ovlivňování jiných strojů. Při impedanci sítě menší než 0,36 ohmů se žádné rušení neočekává.

Montáž

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Nasaďte ochranný kryt 10 na krk vřetene. Přizpůsobte polohu ochranného krytu 10 požadované pracovní operaci. Zaaretujte ochranný kryt 10 pomocí obou zajišťovacích matic 18 a zajišťovací matice utáhněte minimálně 10 Nm.

Po namontování brusného nástroje uzavřete ochranný kryt 10 a utáhněte obě křídlové matice.

Brusná tělesa musejí běžet dokonale kruhově. Nekruhová brusná tělesa dále nepoužívejte, ale vyměňte je nebo je orovnejte orovnávacím kamenem (příslušenství).

Pokud používáte brusné nástroje se závitovou vložkou, dbejte na to, aby se konec brusného vřetene 3 nedotýkal dna otvoru brusného nástroje.

GGS 8 SH (viz obr. B)

• Otáčejte brusným vřetenem 3, dokud souhlasí otvor v brusném vřeteně 3 a vybrání v tělese. Prostrčte přidržovací kolík 14 skrz vybrání v tělese a otvor v brusném vřeteně 3. Povolte upínací matici 1 pomocí dodávaného čepového klíče 15 a odejměte ji. Očistěte brusné vřeteno 3 a všechny montované díly.
• Nasaďte brusné těleso a pevně utáhněte upínací maticí 1 klíčem se dvěma čepy 15. Dbejte na to, aby se mohlo brusné těleso v ochranném krytu 2 volně otáčet. Kuželová brusná tělesa používejte pouze ve spojení s otevřeným ochranným krytem 2 a odpovídajícím upínacím systémem (upínací maticí 1 nebo rychloupínací maticí 7 a unášecí přírubou 4).

GGS 8 H (viz obr. F)

• Otáčejte brusným vřetenem 3, dokud souhlasí otvor v brusném vřeteně 3 a vybrání v tělese. Prostrčte přidržovací kolík 14 skrz vybrání v tělese a otvor v brusného vřetene 3. Povolte upínací matici 8 pomocí stranového klíče 19 (otvor klíče 24 mm) otáčením proti směru hodinových ručiček. Sejměte upínací přírubu 9. Očistěte brusné vřeteno 3 a všechny montované díly.
• Nasaďte brusné těleso a upínací přírubu 9 a utáhněte upínací matici 8 pomocí stranového klíče 19 (otvor klíče 24 mm). Dbejte na to, aby se mohlo brusné těleso v ochranném krytu 10 volně otáčet. Přímková brusná tělesa používejte pouze ve spojení s uzavřeným ochranným krytem 10 a patřičným upínacím systémem (upínací matice 8, upínací příruba 9 a unášecí příruba 11).

Výměna unášecí příruby (viz obr. D)

GGS 8 SH

Pro upevnění kuželových brusných těles používejte unášecí přírubu 4, upínací matici 1 a otevřený ochranný kryt 2.

Pomocí šroubováku vypáčte drátěný kroužek 17 z drážky brusného vřetene 3 a unášecí přírubu 4 odejměte. Analogicky namontujte příslušnou unášecí přírubu 4.

GGS 8 H

Pro upevnění přímkových brusných těles používejte unášecí přírubu 11, upínací matici 8, upínací přírubu 9 a uzavřený ochranný kryt 10.

Pomocí šroubováku vypáčte drátěný kroužek 17 z drážky brusného vřetene 3 a unášecí přírubu 11 odejměte. Analogicky namontujte příslušnou unášecí přírubu 11.

Rychloupínací matice (GGS 8 H) (viz obr. C)

K snadné výměně brusných nástrojů bez použití dalších nástrojů můžete místo upínací matice 1 použít rychloupínací matici 7.

Rychloupínací matice 7 se nesmí použít pro kartáčování.

Používejte pouze bezvadnou, nepoškozenou rychloupínací matici 7.

Při našroubování dbejte na to, aby popsaná strana rychloupínací matice 7 neukazovala k brusnému kotouči; šipka musí ukazovat na indexovou značku 16.

Řádně upevněnou, nepoškozenou rychloupínací matici můžete uvolnit šroubem otáčením rýhovaného kroužku proti směru hodinových ručiček. Pevně usazenou rychloupínací matici nikdy nepovolujte pomocí kleští, nýbrž použijte klíč se dvěma čepy 15.

Odsávání prachu/třísek

Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovů mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je považován za karcinogenní, zvláště ve spojení s přísadami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pečujte o dobré větrání pracovního prostoru. - Je doporučeno nosit ochrannou dýchací masku třídy filtru P2.

Dbejte na Vámi platných předpisů pro opracování materiálů.

Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.

Provoz

Uvedení do provozu

Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí.

Zapnutí-vypnutí

Pro uvedení elektronářadí do provozu nejprve posuňte spínač 6 dopředu, potom ho stiskněte a držte stisknutý.

Pro aretaci stlačeného spínače 6 posuňte spínač 6 dále vpřed.

K vypnutí elektronářadí spínač 6 uvolněte, popř. je-li zaaretován, spínač 6 krátce stiskněte a potom jej uvolněte.

Před používáním brusného nástroje zkontrolujte. Brusný nástroj musí být bezvadně namontován a také se může volně otáčet. Proveďte zkušební běh minimálně 1 minutu bez zatížení. Nepoužívejte žádné poškozené, nekulaté nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou puknout a způsobit zranění.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte.

Ochrana proti znovurozběhu

Ochrana proti znovurozběhu zabraňuje nekontrolovanému znovurozběhnutí elektronářadí po přerušení přívodu proudu.

Pro znovuvedení do provozu dejte spínač 6 do vypnuté polohy a elektronářadí znovu zapněte.

Pracovní pokyny

Pohybujte brusným tělesem lehkým tlakem rovnoměrně sem a tam, abyste získali optimální výsledek práce. Příliš silný tlak snižuje výkonnost elektronářadí a vede k rychlejšímu opotřebení brusného tělesa.

Údržba a servis

Údržba a čištění

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Při extrémních pracovních podmínkách používejte podle možností vždy odsávací zařízení. Často vyfukujte větrací otvory a předeřaďte proudový chránič (PRCD). Při opracování kovů se může uvnitř elektronářadí usazovat vodivý prach. To může negativně ovlivnit ochrannou izolaci elektronářadí.

Příslušenství pečlivě ukládejte a pečlivě s ním zacházejte. Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete na: www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí rozebráno, shromážděno a dáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnostné poukyny

POZOR

Přečtěte si všechna varovná upozornění a bezpečnostní pokyny. Zanedbání dodr

žování varovných upozornění a pokynů uvedených v následujícím textu může mít za následek zásah elektrickým proudem, způsobit požár a/nebo těžké poranění.

Tato varovná upozornění a bezpečnostní pokyny pečlivě uschovejte pro budoucí použití.

Pojem "ruční elektrické nářadí" používaný v následujícím textu se vztahuje na ruční elektrické nářadí napájené ze sítě (s přívodním kabelem) a na ruční elektrické nářadí napájené akumulátorovou baterií (bez přívodního kabelu).

Bezpečnost na pracovišti

Pracoviště vždy udržujte čisté a dobře osvětlené. Nepořádek a neosvětlené prostory pracoviště mohou mít za následek pracovní úrazy. Tímto nářadím nepracujte v prostředí ohroženém výbuchem, v němž se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. Ruční elektrické nářadí vytváří jiskry, které by mohly prach nebo páry zapálit. Nedovolte dětem a jiným nepovolaným osobám, aby se během používání ručního elektrického nářadí zdržovaly v blízkosti pracoviště. Při odvedení pozornosti ze strany jiné osoby můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčka přívodního kabelu ručního elektrického nářadí musí pasovat do použité zásuvky. Zástrčku v žádném případě nijak neměňte. Uzemněným elektrickým nářadím nepoužívejte ani žádné zásuvkové adaptéry. Neuzemněné zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchovými plochami, jako jsou např. roury, topná tělesa, sporáky a chladničky. Kdyby bylo vaše tělo uzemněno, hrozí zvýšené riziko zásahu elektrickým proudem. - Chraňte elektrické nářadí před účinky deště a vlhkosti. Vniknutí vody do ručního elektrického nářadí zvyšuje riziko zásahu elektrickým proudem. Nepoužívejte přívodní kabel mimo určený účel k nošení ručního elektrického nářadí, ani k jeho zavě

Starostlivé používání ručního elektrického nářadí a manipulace s ním

Vždy používejte pro vybraný typ brusného kotouče nepoškozenou upínací přírubu správného rozměru a tvaru. Vhodná příruba podpírá brusný kotouč a snižuje nebezpečí zlomení brusného kotouče. Příruby pro řezací kotouče se mohou odlišovat od přírub pro ostatní brusné kotouče. Nepoužívejte žádné opotřebované brusné kotouče z většího ručního elektrického nářadí. Brusné kotouče pro větší ruční elektrické nářadí nejsou dimenzované pro vyšší otáčky menších ručních elektrických nářadí a mohou se rozlomit.

Číslování jednotlivých komponentů se vztahuje na vyobrazení elektrického nářadí na grafické straně tohoto Návodu k používání.

1 Upínací matice (GGS 8 SH)

2 Otevřený ochranný kryt s aretační šroubem (GGS 8 SH)

3 Brusné vřeteno

4 Upínací příruba (GGS 8 SH)

5 Plocha pro uchopení (krk vřetena)

6 Vypínač

7 Rychloupínací matice *SDS-

8 Upínací matice (GGS 8H)

9 Upínací příruba

12 Rukojeť (izolovaná plocha rukojeti)

13 Aretační šroub pro ochranný kryt

14 Přidržovací kolík

15 Kolíkový klíč pro upínací matici

16 Indexová značka

17 Pojistný kroužek (Seegerova pojistka)

18 Aretační matice pro ochranný kryt

19 Vidlicový klíč velikosti 24 mm

*Zobrazené nebo popsané příslušenství nepatří celé do základní výbavy produktu. Kompletní příslušenství najdete v našem programu příslušenství.

Informace o hluku a vibracích

Hodnoty hluku zjištěné podle EN 60745-2-3.

Typická hodnota hladiny hluku A tohoto nářadí je: akustický tlak 87 dB(A); hladina akustického výkonu 98 dB(A). Nejistota měření K = 3 dB.

Před každou prací na ručním elektrickém nářadí vytáhněte zástrčku nářadí ze zásuvky.

Správně upevněnou a nepoškozenou rychloupínací matici lze uvolnit rukou otočením rýhovaného prstence proti směru pohybu hodinových ručiček. Zablokovanou rychloupínací matici nikdy neuvolňujte kleštěmi, vždy použijte na tento účel kolíkový klíč 15.

Odsávání prachu a třísek

Pro uvedení elektrického nářadí do provozu nejprve posuňte spínač 6 dopředu, poté ho stiskněte a držte stisknutý. Pro zaaretování stisknutého vypínače 6 posuňte vypínač 6 dále dopředu.

Chcete-li ruční elektrické nářadí vypnout, vypínač 6 uvolněte, resp. v případě, že je zaaretován, krátce vypínač 6 stiskněte a poté ho uvolněte.

Před použitím brusného nástroje vždy zkontrolujte. Brusný nástroj musí být bezchybně namontován a musí se dát volně otáčet. Proveďte s nástrojem zkušební chod bez zatížení v trvání minimálně 1 minuty. Nepoužívejte žádné brusné nástroje, které jsou poškozené, neokrouhlé nebo vibrující. Poškozené brusné nástroje se mohou při práci roztrhnout a mohou způsobit poranění.

Abyste ušetřili energii, zapínejte ruční elektrické nářadí pouze tehdy, když ho používáte.

Ochrana proti opětovnému rozběhnutí

Ochrana proti opětovnému rozběhnutí zabraňuje nekontrolovanému rozběhu ručního elektrického nářadí po přerušení přívodu elektrického proudu (např. výpadek sítě).

Pro opětovné uvedení nářadí do chodu přepněte vypínač do vypnuté polohy a poté nářadí znovu zapněte.

Pokyny k používání

Před každou prací na ručním elektrickém nářadí vytáhněte zástrčku nářadí ze zásuvky. Ruční elektrické nářadí a jeho větrací štěrbiny udržujte vždy v čistotě, abyste mohli pracovat kvalitně a bezpečně. Při používání za extrémních pracovních podmínek používejte podle možností vždy odsávací zařízení. Větrací štěrbiny nářadí častěji profukujte a předřaďte proudový chránič (PRCD). Při obrábění kovů se může uvnitř ručního elektrického nářadí usazovat jemný dobře vodivý prach. To může mít negativní vliv na ochrannou izolaci ručního elektrického nářadí.

Příslušenství skladujte a používejte starostlivě.

Neodhazujte ručně elektrické nářadí do komunálního odpadu!

Pouze pro země EU:
