Tipo di prodotto	Smerigliatrice diritta professionale
Marca	Bosch
Modello	GGS 8 H Professional
Potenza nominale assorbita	1200 W
Potenza utile erogata	700 W
Velocità di rotazione a vuoto max.	7640 giri/min
Filettatura del mandrino	M 14
Lunghezza max. del mandrino	31 mm
Portautensile	20 mm
Spessore max. utensile di molatura	32 mm
Diametro max. utensile di molatura	125 mm
Peso (secondo EPTA 01:2014)	4,4 kg
Protezione contro riavvio accidentale	Sì
Classe di protezione	Doppio isolamento
Alimentazione	Rete 230 V~
Tipo di interruttore	Interruttore scorrevole con blocco
Sistema di serraggio rapido	SDS-click (sul modello SH, opzionale)
Cappa di protezione	Sì, orientabile
Applicazioni	Molatura, sbavatura, spazzolatura metallica
Livello di pressione acustica	87 dB(A)
Livello di potenza acustica	98 dB(A)
Vibrazioni (molatura superficie)	3,0 m/s² (incertezza K=1,5 m/s²)
Manutenzione	Pulire le feritoie di ventilazione, soffiare aria compressa
Accessori forniti	Chiave a forchetta, chiave piatta 24 mm, asta di bloccaggio

Domande frequenti - GGS 8 H Professional BOSCH

Come cambiare la mola sul GGS 8 H?

Scollegare l'utensile. Bloccare il mandrino con l'asta di bloccaggio. Allentare il dado di serraggio con la chiave piatta 24 mm (girare in senso antiorario). Rimuovere la flangia di serraggio e la vecchia mola. Pulire il mandrino, posizionare la nuova mola, quindi la flangia e serrare saldamente il dado.

Posso usare un dado di serraggio rapido SDS-click per tutte le operazioni?

No, il dado SDS-click (modello SH) non deve essere utilizzato con le spazzole metalliche. Usarlo solo per le mole, assicurandosi che sia in perfette condizioni e che la freccia sia diretta verso il segno.

Cosa fare in caso di interruzione di corrente durante l'uso?

L'utensile è dotato di una protezione contro il riavvio accidentale. Per rimetterlo in servizio, portare prima l'interruttore in posizione di arresto, quindi riaccenderlo normalmente.

Quali tipi di accessori sono compatibili?

Utilizzare solo mole in corindone, spazzole metalliche e accessori raccomandati da Bosch. Il diametro max. è di 125 mm, lo spessore max. di 32 mm e la filettatura del mandrino è M14.

Come regolare la cappa di protezione?

Allentare la vite di serraggio (o i dadi ad alette sul modello H), orientare la cappa in modo che le proiezioni di scintille non siano dirette verso di sé, quindi serrare saldamente (coppia di almeno 10 Nm).

Quale manutenzione regolare è necessaria?

Mantenere pulite le feritoie di ventilazione soffiando aria compressa regolarmente. Pulire il mandrino prima di ogni montaggio dell'accessorio. Controllare lo stato delle mole prima dell'uso.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione e una maschera antipolvere. Tenere l'utensile per le superfici isolanti. Assicurarsi che il pezzo sia ben fissato. Non indossare indumenti larghi vicino alle parti rotanti.

Posso usare l'utensile per levigatura o troncatura?

No, questo utensile è progettato solo per la molatura, sbavatura e spazzolatura metallica. La levigatura, la lucidatura o la troncatura non sono raccomandate e possono essere pericolose.

Come sostituire la flangia portautensile sul GGS 8 H?

Rimuovere il dado di serraggio e la flangia. Utilizzare un cacciavite per estrarre l'anello di ritegno dalla scanalatura del mandrino. Rimuovere la vecchia flangia portautensile e montare quella nuova. Reinserire l'anello di ritegno.

Dove trovare i ricambi e l'assistenza post-vendita?

Visitare il sito www.bosch-pt.com o contattare il servizio clienti Bosch: in Italia al numero 02 1234 5678 (costo di una chiamata locale) o via email a [e-mail].

MANUALE UTENTE GGS 8 H Professional BOSCH

12 Impugnatura (superficie isolata)

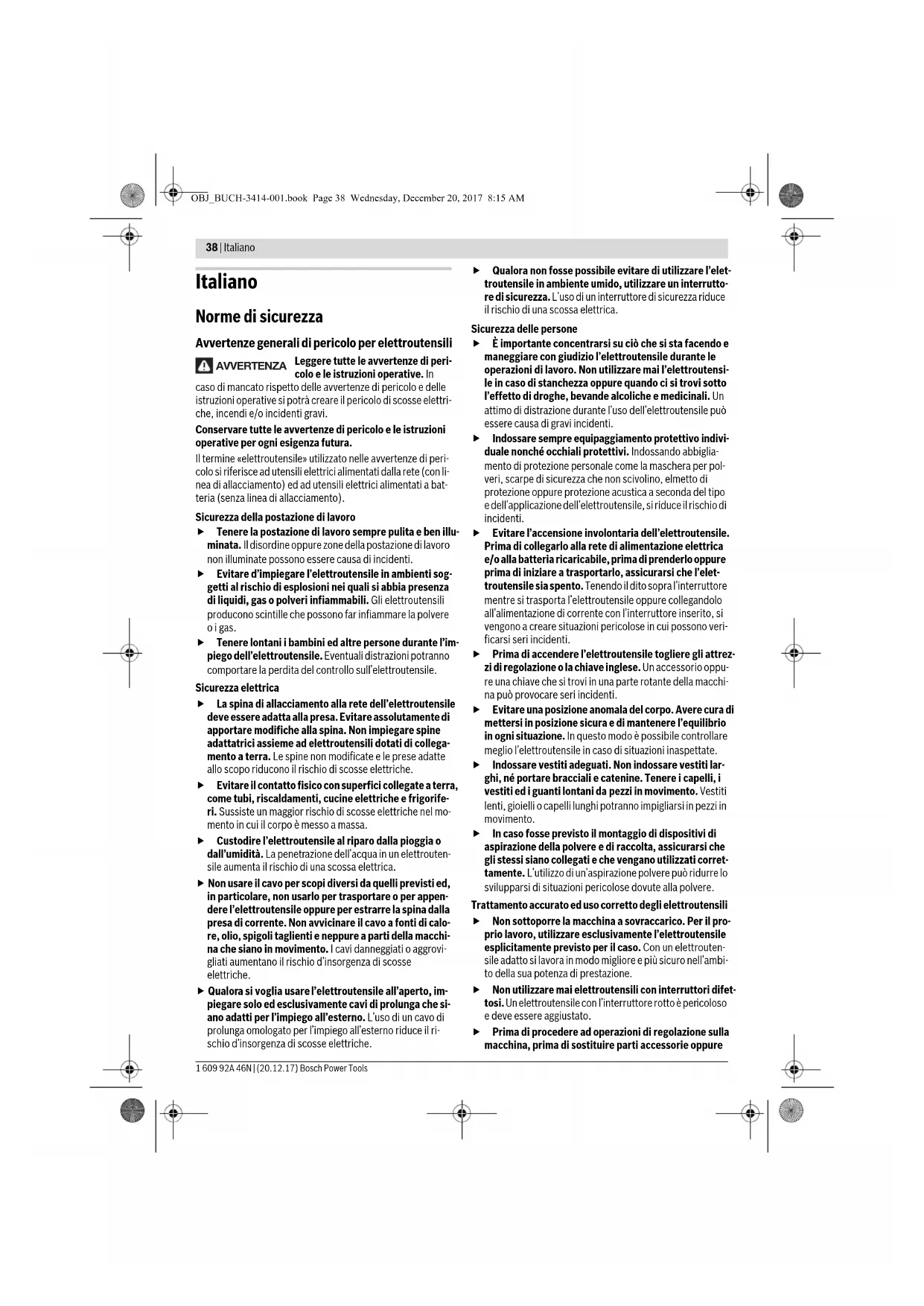

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo o delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici insieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è a massa. Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti né a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di insorgenza di scosse elettriche. Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di insorgenza di scosse elettriche.

Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

• È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti. Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore quando si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catene. Tenere i capelli, i vestiti e i guanti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile espressamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure

prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. - Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre. Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

Far riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per smerigliatrici assiali

Indicazioni generali di sicurezza per operazioni di levigatura e lavori con spazzole metalliche

▷ Questo elettroutensile è previsto per essere utilizzato come levigatrice e spazzola metallica. Attenersi a tutte le avvertenze di pericolo, istruzioni, illustrazioni e dati che vengono forniti insieme all'elettroutensile. In caso di mancata osservanza delle seguenti istruzioni vi è pericolo di provocare una scossa elettrica, di sviluppare incendi e/o lesioni gravi. - Questo elettroutensile non è adatto per levigatura con carta vetrata, operazioni di lucidatura e troncatura. Utilizzato l'elettroutensile per applicazioni non esplicitamente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni. Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro.

Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in varie parti e venire lanciato intorno. - Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sufficienza. Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto a incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettroutensile oppure l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quel periodo di prova. Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito. Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volare via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. - Tenere l'utensile esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'utensile accessorio potrebbe venire a

contatto con cavi sotto tensione nascosti o con il proprio cavo di collegamento. Il contatto con un cavo sotto tensione può trasmettere la tensione alle parti metalliche dell'elettroutensile, causando una scossa elettrica.

• Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettroutensile, vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessori in rotazione. ▶ Mai poggiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sia fermato completamente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. ▶ Mai trasportare l'elettroutensile perché lo si potrebbe far ripartire in funzione. Attraverso un contatto casuale, l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore. ▶ Pulire regolarmente le feritoie di ventilazione dell'elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una fine raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l'elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. Non utilizzare mai utensili che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica.

Contraccolpo e relative avvertenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di un accessorio in rotazione, come può essere un disco abrasivo, platorello, spazzola metallica, ecc. Agganciandosi oppure bloccandosi il portautensili o l'accessorio provoca un arresto improvviso della rotazione dello stesso. In quel caso l'operatore non è più in grado di controllare l'elettroutensile e al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposta a quella della rotazione del portautensili o dell'accessorio. Se, per esempio, un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in quel modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue. - Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che vi permetta di compensare le forze di contraccolpo. Se

disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpo oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l'operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti.

▶ Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. Evitare di avvicinarsi con il proprio corpo alla zona in cui l'elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco. Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. Non utilizzare seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

Particolari istruzioni di sicurezza per smerigliare

Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l'elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per l'utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettroutensile non possono essere sufficientemente schermati e sono insicuri. Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può essere schermato sufficientemente. La cuffia di protezione deve essere applicata in modo sicuro all'elettroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, il che significa che la parte dell'utensile abrasivo rivolta verso l'operatore deve essere ridotta al minimo possibile. La cuffia di protezione protegge l'operatore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti. Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei

carichi laterali su questi utensili abrasivi vi è il pericolo di romperli.

Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. È possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipi. Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Avvertenze di pericolo specifiche per lavori con spazzole metalliche

Tenere presente che la spazzola metallica perde pezzi di fil di ferro anche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle. Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzole a tazza possono aumentare attraverso forze di pressione e tramite l'azione di forze centrifughe.

Ulteriori avvertenze di pericolo

Indossare degli occhiali di protezione.

Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. Se l'alimentazione di corrente viene interrotta, p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l'interruttore di avvio/arresto e posizionarlo su arresto. Non toccare i dischi abrasivi con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione deve essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'elettroutensile è idoneo per la levigatura e la sbavatura di materiali metallici con utensili abrasivi al corindone.

L'elettroutensile è adatto anche per lavori con spazzole metalliche.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Dado di serraggio (GGS 8 SH) 2 Cuffia di protezione aperta con vite di fissaggio (GGS 8 SH) 3 Filettatura alberino 4 Flangia di alloggiamento (GGS 8 SH) 5 Superficie di impugnatura (collare) 6 Interruttore di avvio/arresto 7 Dado di serraggio rapido SDS-clic 8 Dado di serraggio (GGS 8H) 9 Flangia di serraggio 10 Cuffia di protezione chiusa con controdadi (GGS 8H) 11 Flangia di alloggiamento (GGS 8H) 12 Impugnatura (superficie di presa isolata) 13 Vite di fissaggio per cuffia di protezione 14 Spina d'arresto 15 Chiave a doppio foro per dado di serraggio 16 Marcatura di posizionamento 17 Anello elastico 18 Controdado per cuffia di protezione 19 Chiave fissa misura 24 mm L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformemente a EN 60745-2-3.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 87 dB(A): livello di potenza acustica 98 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745-2-3:

Levigatura della superficie (sgrossatura): a_h = 3,0 m/s², K = 1,5 m/s².

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato secondo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come ad esempio: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dati tecnici

Smerigliatrice assiale GGS 8 SH
Codice prodotto	3601 B14 ...
Potenza nominale assorbita	W 1200
Potenza resa	W 700
Numero di giri max.	\( min^1 \)	7640
Filettatura dell'alberinoportamola M 14
max. lunghezza dell'alberino	mm 31
Mandrino portautensile	mm 20
max. spessore del discoabrasivo mm 32
max. diametro dell'utensileabrasivo	mm 125
Peso in funzione della EPTA-Procedure 01:2014	kg 4,4
Protezione contro un riavvia-mente involontario ●
Classe di sicurezza		☐/II
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tenu-sioni differenti e di modelli specifici dei paesi di impiego, quosti dati possono variarie.
Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ot-timali più capitate che altri appearecchi sono subire dei disturbi. In caso di impedenze di rete minori di 0,36 Ohm non ci si aspetto nessuna disfunzione.

Montaggio

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Montaggio del dispositivo di protezione

Regolare le cuffie di protezione in modo da impedire una scia di scintille in direzione dell'operatore.

Cuffia di protezione per la levigatura (GGS 8 SH) (vedi figura A)

Applicare la cuffia di protezione 2 sul collare alberino. Adattare la posizione della cuffia di protezione 2 alle esigenze dell'operazione di lavoro in corso. Bloccare la cuffia di protezione 2 con la vite di fissaggio 13 e serrare la vite di fissaggio con almeno 10 Nm.

Cuffia di protezione per la levigatura (GGS 8 H) (vedi figura E)

Applicare la cuffia di protezione 10 sul collare alberino. Adattare la posizione della cuffia di protezione 10 alle esigenze dell'operazione di lavoro in corso. Bloccare la cuffia di protezione 10 con entrambi i controdadi 18 e serrare i controdadi con almeno 10 Nm.

Dopo il montaggio dell'utensile abrasivo chiudere la cuffia di protezione 10 e serrare saldamente entrambi i dadi ad alette.

Montaggio degli utensili abrasivi

Gli utensili abrasivi devono ruotare perfettamente concentrici. Non continuare ad utilizzare utensili abrasivi ovalizzati, bensì sostituirli oppure ripristinarli con una pietra per affilare (accessorio).

Con la pietra per affilare è possibile realizzare, dalle forme di base degli utensili abrasivi, anche forme speciali che soddisfano esigenze specifiche.

In caso di impiego di utensili abrasivi con filetto riportato, prestare attenzione che l'estremità della filettatura alberino 3 non tocchi la base perforata dell'utensile abrasivo.

GGS 8 SH (vedi figura B)

• Ruotare la filettatura alberino 3 sino a quando il foro nella filettatura alberino 3 e gli incavi sulla carcassa sono allineati. Inserire la spina d'arresto 14 attraverso gli incavi sulla carcassa e il foro della filettatura alberino 3.
• Allentare il dado di serraggio 1 con la chiave a doppio foro fornita in dotazione 15 e rimuoverlo.
• Pulire la filettatura alberino 3 e tutti i componenti da montare.
• Applicare l'utensile abrasivo e serrare saldamente il dado di serraggio 1 con la chiave a doppio foro 15. Accertarsi che l'utensile abrasivo possa ruotare liberamente nella cuffia di protezione 2. Utilizzare utensili abrasivi conici solo in combinazione con la cuffia di protezione aperta 2 e il sistema di fissaggio adatto (dado di serraggio 1 o dado di serraggio rapido 7 e flangia di alloggiamento 4).

GGS 8 H (vedi figura F)

• Ruotare la filettatura alberino 3 sino a quando il foro nella filettatura alberino 3 e gli incavi sulla carcassa sono allineati. Inserire la spina d'arresto 14 attraverso gli incavi sulla carcassa e il foro della filettatura alberino 3. Allentare il dado di serraggio 8 con la chiave fissa 19 (apertura della chiave 24 mm) ruotando in senso antiorario. Rimuovere la flangia di serraggio 9.
• Pulire la filettatura alberino 3 e tutti i componenti da montare.
• Applicare l'utensile abrasivo e la flangia di serraggio 9 e serrare saldamente il dado di serraggio 8 con chiave fissa 19 (apertura della chiave 24 mm). Accertarsi che l'utensile abrasivo possa ruotare liberamente nella cuffia di protezione 10. Utilizzare utensili abrasivi diritti esclusivamente insieme alla cuffia di protezione chiusa 10 e al sistema di bloccaggio adatto (dado di serraggio 8, flangia di serraggio 9 e flangia di alloggiamento 11).

Sostituzione della flangia di alloggiamento (vedi figura D)

GGS8SH

Per il fissaggio di utensili abrasivi conici utilizzare la flangia di alloggiamento 4, il dado di serraggio 1 e la cuffia di protezione aperta 2.

Con l'ausilio di un cacciavite estrarre l'anello elastico 17 dalla scanalatura della filettatura dell'alberino 3 e togliere la flangia di alloggiamento 4. Montare la flangia di alloggiamento 4 adatta procedendo nello stesso modo.

GGS8H

Per il fissaggio di utensili abrasivi diritti utilizzare la flangia di alloggiamento 11, il dado di serraggio 8, la flangia di serraggio 9 e la cuffia di protezione chiusa 10.

Con l'ausilio di un cacciavite estrarre l'anello elastico 17 dalla scanalatura della filettatura dell'alberino 3 e togliere la flangia di alloggiamento 11. Montare la flangia di alloggiamento 11 adatta procedendo nello stesso modo.

Dado a serraggio rapido SDS- (GGS 8 SH) (vedi figura C)

Per una sostituzione veloce dell'utensile abrasivo senza l'impiego di ulteriori attrezzi, al posto del dado di serraggio 1 è possibile utilizzare il dado di serraggio rapido 7.

Il dado di serraggio rapido 7 non deve essere utilizzato per spazzole.

Utilizzare esclusivamente dadi di serraggio rapido 7 intatti ed in perfetto stato.

Avvitandolo, accertarsi che la parte su cui si trovano le scritte del dado di serraggio rapido 7 non indichi verso il disco abrasivo; la freccia deve indicare verso la marcatura del posizionamento 16.

Un dado di serraggio rapido intatto ed avvitato a regola d'arte può essere allentato manualmente girando in senso antiorario l'anello zigrinato. Non allentare mai un dado di serraggio rapido bloccato con una pinza ma utilizzare una chiave a doppio foro 15.

Aspirazione polvere/aspirazione trucioli

• Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
• Provvedere a una buona aerazione del posto di lavoro. Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel vostro paese per i materiali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le polveri possono incendiarsi.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete elettrica di alimentazione deve corrispondere ai dati indicati sulla targhetta di identificazione dell'elettroutensile.

Accendere/spegnere

Per mettere in funzione l'elettroutensile, per prima cosa spingere in avanti l'interruttore di avvio/arresto 6, poi premerlo e tenerlo premuto.

Per fissare in posizione l'interruttore di avvio/arresto 6, continuare a spingere in avanti l'interruttore di avvio/arresto 6.

Per spegnere l'elettroutensile rilasciare l'interruttore di avvio/arresto 6 oppure, se è bloccato, premere brevemente l'interruttore di avvio/arresto 6 e rilasciarlo.

Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e senza sottoporre a carico. Non utilizzare mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezzi e creare pericolo di incidenti.

Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.

Protezione contro un riavviamento involontario

La protezione contro un riavviamento involontario ha la funzione di impedire che l'elettroutensile possa mettersi in movimento in maniera non controllata in seguito a un'interruzione dell'alimentazione della corrente.

Per la ripresa dell'esercizio rimettere l'interruttore di avvio/arresto 6 sulla posizione di spento e riaccendere l'elettroutensile.

Indicazioni operative

Muovere uniformemente la mola avanti e indietro con una leggera pressione per ottenere un risultato ottimale di lavoro. Una pressione eccessiva riduce l'efficienza dell'elettroutensile e causa un'usura troppo rapida della mola.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione. In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione. Soffiare sulle fessure di ventilazione e preinstallare un interruttore di sicurezza per correnti di guasto (PRCD). In caso di lavorazione di metalli è possibile che si depositi polvere conduttrice all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può essere seriamente pregiudicato.

Conservare e trattare con cura l'accessorio.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possibile ordinare direttamente on-line i ricambi.

mente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Istruzioni per l'uso

Per ottenere risultati ottimali di lavoro, muovete uniformemente avanti e indietro il dispositivo di levigatura, premendolo leggermente. Una pressione troppo forte diminuisce le prestazioni dell'utensile elettrico e porta a una rapida usura del dispositivo di levigatura.

Manutenzione e assistenza

Manutenzione e pulizia

Prima di qualsiasi intervento sull'utensile elettrico, estrarre la spina dalla presa. Per un lavoro corretto e sicuro, mantenere puliti l'utensile elettrico e le fessure di aerazione. In caso di condizioni di lavoro estreme, per quanto possibile, utilizzare sempre un impianto di aspirazione. Soffiare frequentemente le fessure di aerazione e collegare in serie un interruttore di protezione contro le tensioni pericolose (PRCD). In caso di lavorazione dei metalli, all'interno dell'utensile elettrico si può depositare polvere ben conduttrice di elettricità. L'isolamento di protezione dell'utensile elettrico può essere compromesso.

Depositare e mantenere con cura gli accessori.

L'apparecchio elettrico è progettato per la foratura e l'avvitatura con punte a testa esagonale.

L'apparecchio elettrico è destinato esclusivamente al lavoro con spazzole di carbone.

Illustrazione dei componenti

La numerazione dei componenti si riferisce all'illustrazione dell'apparecchio elettrico nella pagina grafica.

1 Mandrino autoserrante (GGS 8 SH) 2 Anello di bloccaggio con protezione (GGS 8 SH) 3 Mandrino per foratura 4 Impugnatura ausiliaria (GGS 8 SH) 5 Superficie di appoggio (testa del mandrino) 6 Interruttore di accensione/spegnimento
