Type product	Professionele rechte slijpmachine
Merk	Bosch
Model	GGS 8 H Professional
Nominaal opgenomen vermogen	1200 W
Afgegeven nuttig vermogen	700 W
Max. onbelast toerental	7640 tr/min
Spindel schroefdraad	M 14
Max. spindellengte	31 mm
Gereedschapopname	20 mm
Max. dikte slijpgereedschap	32 mm
Max. diameter slijpgereedschap	125 mm
Gewicht (volgens EPTA 01:2014)	4,4 kg
Bescherming tegen onbedoeld opnieuw starten	Ja
Beschermingsklasse	Dubbele isolatie
Voeding	Netspanning 230 V~
Schakelaartype	Schuifschakelaar met vergrendeling
Snelspan systeem	SDS-clic (op SH-model, optioneel)
Beschermkap	Ja, verstelbaar
Toepassingen	Slijpen, ontbramen, metaalbewerking met staalborstels
Geluidsdrukniveau	87 dB(A)
Geluidsvermogensniveau	98 dB(A)
Trillingen (oppervlakte slijpen)	3,0 m/s² (onzekerheid K=1,5 m/s²)
Onderhoud	Ventilatieopeningen reinigen, perslucht blazen
Meegeleverde accessoires	Pennensleutel, steeksleutel 24 mm, blokkeerpen

Veelgestelde vragen - GGS 8 H Professional BOSCH

Hoe vervang ik de slijpschijf op de GGS 8 H?

Koppel het gereedschap los. Blokkeer de spindel met de blokkeerpen. Draai de spanmoer los met de steeksleutel 24 mm (draai tegen de klok in). Verwijder de spanflens en de oude slijpschijf. Reinig de spindel, plaats de nieuwe slijpschijf, dan de flens en draai de moer stevig vast.

Kan ik een SDS-clic snelspanmoer gebruiken voor alle bewerkingen?

Nee, de SDS-clic moer (SH-model) mag niet worden gebruikt met staalborstels. Gebruik deze alleen voor slijpschijven, zorg ervoor dat deze in perfecte staat is en dat de pijl naar de markering wijst.

Wat te doen bij stroomuitval tijdens gebruik?

Het gereedschap is uitgerust met een bescherming tegen onbedoeld opnieuw starten. Om het opnieuw in gebruik te nemen, zet u de schakelaar eerst in de uit-stand en schakelt u deze vervolgens normaal in.

Welke soorten accessoires zijn compatibel?

Gebruik alleen korund slijpschijven, staalborstels en door Bosch aanbevolen accessoires. De max. diameter is 125 mm, de max. dikte is 32 mm en de spindeldraad is M14.

Hoe stel ik de beschermkap af?

Draai de spanschroef los (of de vleugelmoeren op het H-model), richt de kap zodat de vonken niet naar u toe worden gericht, draai vervolgens stevig vast (aandraaimoment van minimaal 10 Nm).

Welk regelmatig onderhoud is nodig?

Houd de ventilatieopeningen schoon door regelmatig perslucht te blazen. Reinig de spindel voor elke montage van een accessoire. Controleer de staat van de slijpschijven voor gebruik.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en een stofmasker. Houd het gereedschap bij de geïsoleerde oppervlakken. Zorg ervoor dat het werkstuk goed is vastgezet. Draag geen loszittende kleding in de buurt van draaiende delen.

Kan ik het gereedschap gebruiken voor schuren of doorslijpen?

Nee, dit gereedschap is alleen ontworpen voor slijpen, ontbramen en metaalbewerking met staalborstels. Schuren, polijsten of doorslijpen wordt niet aanbevolen en kan gevaarlijk zijn.

Hoe vervang ik de gereedschapflens op de GGS 8 H?

Verwijder de spanmoer en de flens. Gebruik een schroevendraaier om de borgring uit de groef van de spindel te wippen. Verwijder de oude gereedschapflens en monteer de nieuwe. Plaats de borgring terug.

Waar vind ik reserveonderdelen en klantenservice?

Ga naar www.bosch-pt.com of neem contact op met de Bosch klantenservice: in Frankrijk op 0811 36 01 22 (kosten van een lokaal gesprek) of per e-mail naar [e-mail].

GEBRUIKSAANWIJZING GGS 8 H Professional BOSCH

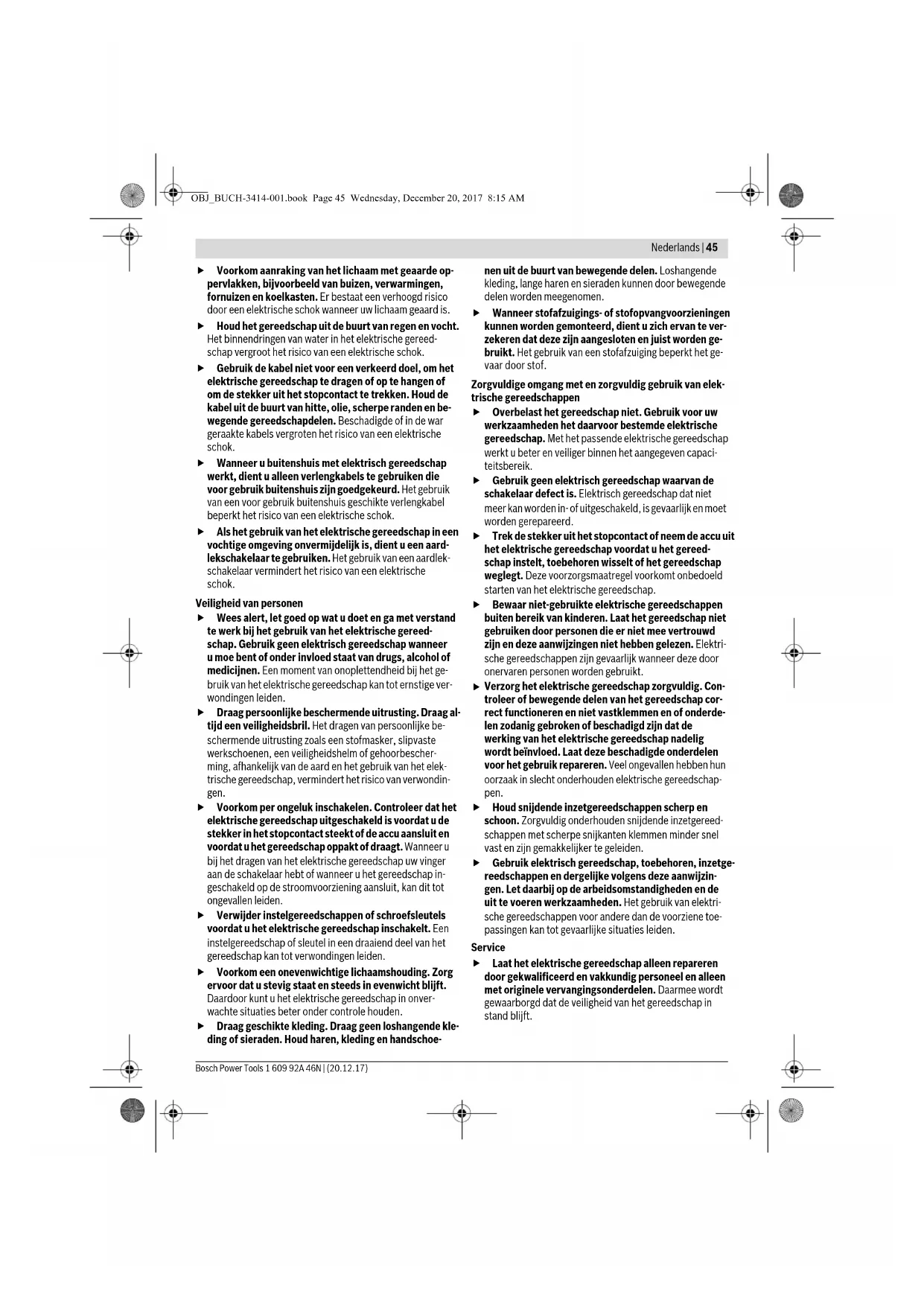

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle voorschriften.

Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongelukken leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongelukken leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoe

nen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijk te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor rechte slijpmachines

Algemene veiligheidsvoorschriften voor slijp- en borstelwerkzaamheden

Dit elektrische gereedschap moet worden gebruikt als slijpmachine en borstelmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het elektrische gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. Dit elektrische gereedschap is niet geschikt voor werkzaamheden met schuurpapier en evenmin voor polijsten of doorslijpwerkzaamheden. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken. - Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik. - Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegvliegen. De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden. Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die niet nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en kunnen tot verlies van de controle leiden. - Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, controleer dan of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een

gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstane stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving. Houd het toestel alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen aansluitkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen. Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen. Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren. Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. - Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken. - Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap in versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invaart, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waar u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen. Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen. Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering. Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controleverlies of terugslag. Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere veiligheidsvoorschriften voor slijp- en schuurwerkzaamheden

Gebruik uitsluitend het voor het elektrische gereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschermkap. Slijptoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig. Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak niet boven de rand van de beschermkap uitsteekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden. De beschermkap moet stevig op het elektrische gereedschap zijn aangebracht en voor een maximum aan veiligheid zodanig zijn ingesteld dat het kleinst mogelijke deel van het slijptoebehoren open aan de bediener wordt blootgesteld. De beschermkap helpt de bediener te beschermen tegen brokstukken en toevallig contact met het

Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: druk nooit met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken. Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van de flenzen voor andere slijpschijven. Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen gemakkelijk door dunne kleding en/of de huid dringen. Als het gebruik van een beschermkap wordt geadviseerd, dient u te voorkomen dat beschermkap en draadborstel elkaar kunnen raken. Vlakstaal- en komstaalborstels kunnen door aandrukkracht en centrifugaalkrachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Ontgrendel de aan/uit-schakelaar en zet deze in de uitstand als de stroomvoorziening wordt onderbroken, bijvoorbeeld door stroomuitval of het uit het stopcontact trekken van de stekker. Raak de slijpschijven niet aan voor ze afgekoeld zijn. De schijven worden bij het werken erg heet. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan met uw hand.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het slijpen en ontbramen van metaal met korundslijptoebehoren.

Het elektrische gereedschap is ook geschikt voor werkzaamheden met draadborstels.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Spanmoer (GGS 8 SH)

2 Open beschermkap met vastzetschroef (GGS 8 SH)

3 Uitgaande as

4 Opnameflens (GGS 8 SH)

6 Aan/uit-schakelaar

10 Gesloten beschermkap met vastzetmoeren (GGS 8H)

11 Opnameflens (GGS 8 H)

12 Handgreep (geïsoleerd oppervlak)

13 Vastzetschroef voor beschermkap

14 Vergrendelingspen

15 Pensleutel voor spanmoer

16 Indexmarkering

17 Veerring

18 Vastzetmoer voor beschermkap

19 Steeksleutel, sleutelwijdte 24 mm†

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-3.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 87 dB(A); geluidsvermogen-niveau 98 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-3:

Slijpen aan de oppervlakte (afbramen): a_h = 3,0 m/s², K = 1,5 m/s²

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Technische gegevens

Rechte slijpmachine GGS B SH
Productnummer		3 601 B14 ...
Opogenomen vermogen	W	1
Afgegeben vermogen	W	700
Max. toerental	min-1	7 640
Schroefdraad uitgaande as		M 14
Max. lengte uitgaande as	mm 31
Gereedschapopname	mm 20
Max. dikte slijpschijf	mm 32
Max. diameter slijp- of schuurtoebehoren mm 125
Gewicht volgens EPTA-Procedure 01:2014 kg	4,4
Nulspanningsbeveiliging		●
Isolatieklasse		☐/II
De gevevens gelden voor nominale spanningen [U] 230 V. Bij afwijken de spanningen en bij per land verzillende uitvoeringen hunnen dezegeveens afwijken.
Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voordaren van het stroomnet hunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm worden geen storingen verwacht.

Montage

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Beschermingsvoorzieningen monteren

Stel de beschermkappen zo in dat er geen vonken in de richting van de bediener vliegen.

Beschermkap voor schuren (GGS 8 SH) (zie afbeelding A)

Plaats de beschermkap 2 op de ashalzen. Pas de positie van de beschermkap 2 aan de eisen van de bewerking aan. Vergrendel de beschermkap 2 met de vastzetschroef 13 en draai de vastzetschroef met minstens 10 Nm aan.

Beschermkap voor schuren (GGS 8 H) (zie afbeelding E)

Plaats de beschermkap 10 op de ashalzen. Pas de positie van de beschermkap 10 aan de eisen van de bewerking aan. Vergrendel de beschermkap 10 met de beide vastzetmoeren 18 en draai de vastzetmoeren met minstens 10 Nm aan.

Sluit na de montage van het slijptoebehoren de beschermkap 10 en draai beide vleugelmoeren vast.

Slijpgereedschappen monteren

Het slijptoebehoren moet nauwkeurig rond lopen. Gebruik niet-rond slijptoebehoren niet verder, maar vervang het of slijp het met een slijpsteen (toebehoren).

Met de slijpsteen kun je ook, waar gewenst, speciale vormen uit de grondvorm van het slijptoebehoren slijpen.

Als u slijpgereedschappen met schroefdraadinzetstuk gebruikt, dient u erop te letten dat het einde van de uitgaande as 3 de bodem van het gat van het slijpgereedschap niet raakt.

GGS 8 SH (zie afbeelding B)

Draai de uitgaande as 3 tot het boorgat in de uitgaande as 3 en de uitsparingen van het machinehuis op een lijn liggen. Steek de vergrendelingspen 14 door de uitsparingen van het huis en het boorgat van de uitgaande as 3. Draai de spanmoer 1 met de meegeleverde pensleutel 15 los en verwijder de spanmoer. - Reinig de uitgaande as 3 en alle te monteren delen. - Breng het slijptoebehoren aan en draai de spanmoer 1 met de pensleutel 15 vast. Let erop dat het slijptoebehoren in de beschermkap 2 vrij kan draaien.

- Gebruik conische slijpschijven alleen in combinatie met de open beschermkap 2 en het juiste spansysteem (spanmoer 1 of snelspanmoer 7 en opnameflens 4).

GGS 8 H (zie afbeelding F)

Draai de uitgaande as 3 tot het boorgat in de uitgaande as 3 en de uitsparingen van het machinehuis op een lijn liggen. Steek de vergrendelingspen 14 door de uitsparingen van het huis en het boorgat van de uitgaande as 3. Draai de spanmoer 8 met de steeksleutel 19 (sleutelwijdte 24 mm) los door tegen de wijzers van de klok te draaien. - Neem de spanflens 9 van de as. - Reinig de uitgaande as 3 en alle te monteren delen. - Breng het slijptoebehoren en de spanflens 9 aan en draai de spanmoer 8 met de steeksleutel 19 (sleutelwijdte 24 mm) vast. Let erop dat het slijptoebehoren in de beschermkap 10 vrij kan draaien. - Gebruik recht slijptoebehoren alleen in combinatie met de gesloten beschermkap 10 en het passende spansysteem (spanmoer 8, spanflens 9 en opnameflens 11).

Opnameflens wisselen (zie afbeelding D)

GGS 8 SH

Gebruik voor het bevestigen van conisch slijptoebehoren de opnameflens 4, de spanmoer 1 en de open beschermkap 2.

Licht met een schroevendraaier de springring 17 uit de groef van de uitgaande as 3 en verwijder de opnameflens 4. Monteer de passende opnameflens 4 overeenkomstig.

GGS 8 H

Gebruik voor het bevestigen van conisch slijptoebehoren de opnameflens 11, de spanmoer 8, de spanflens 9 en de gesloten beschermkap 10.

Licht met een schroevendraaier de springring 17 uit de groef van de uitgaande as 3 en verwijder de opnameflens 11. Monteer de passende opnameflens 11 overeenkomstig.

Snelspanmoer (SDS 8 & W) (zie afbeelding C)

Voor het eenvoudig wisselen van slijpgereedschappen zonder hulpgereedschap kunt u in plaats van de spanmoer 1 de snelspanmoer 7 gebruiken.

De snelspanmoer 7 mag niet voor borstels gebruikt worden.

Gebruik alleen een onbeschadigde snelspanmoer 7 die helemaal in orde is.

Let er bij het vastschroeven op dat de zijde met het opschrift van de snelspanmoer 7 niet naar het slijpgereedschap wijst. De pijl moet naar de indexmarkering 16 wijzen.

Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kunt u losdraaien door de karteling tegen de wijzers van de klok in met de hand los te draaien. Draai een vastzittende snelspanmoer nooit met een tang los, maar gebruik de pensleutel 15.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

Zorg voor een goede ventilatie van de werkplek. Er wordt geadviseerd om een ademmasker met filter-klasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap.

In- en uitschakelen

Voor de ingebruikname van het elektrische gereedschap schuift u eerst de aan/uit-schakelaar 6 naar voren, drukt u deze vervolgens in en houdt hem dan ingedrukt.

Voor het vastzetten van de ingedrukte aan/uit-schakelaar 6 schuift u de aan/uit-schakelaar 6 verder naar voren.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 6 los. Als deze vergrendeld is, drukt u de aan/uit-schakelaar 6 kort in en laat u deze vervolgens los.

Controleer de slijpgereedschappen voor het gebruik. Het slijpgereedschap moet op de juiste wijze zijn gemonteerd en vrij kunnen draaien. Laat het slijpgereedschap minstens 1 minuut onbelast proefdraaien. Gebruik geen beschadigde, niet-ronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen kunnen barsten of verwondingen veroorzaken.

Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt onbedoeld starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 6 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Tips voor de werkzaamheden

Beweeg het inzetgereedschap voor slijpen of schuren met lichte druk gelijkmatig heen en weer om een optimaal werkresultaat te verkrijgen. Te sterke druk vermindert de capaciteit van het elektrische gereedschap en laat het inzetgereedschap voor slijpen of schuren sneller verslijten.

Onderhoud en service

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Gebruik onder extreme gebruiksomstandigheden een stofafzuiging. Blaas de ventilatieopeningen regelmatig schoon en sluit het gereedschap via een aardlekschakelaar (PRCD) aan.

Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Bewaar en behandel het toebehoren zorgvuldig.

Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit elf cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk | 51

Dansk

Draag een veiligheidsbril.

Draag gehoorbescherming!

De totale trillingswaarden a (vectorsom van drie richtingen) en de onzekerheid K zijn bepaald volgens EN60745-2:3:

Oppervlakteslijpen (ruwslijpen): a_h = 3,0m / s², K = 1,5m / s

Montage van beschermingsmiddelen

Herstartbeveiliging

De herstartbeveiliging voorkomt dat het elektrische gereedschap na een onderbreking van de stroomtoevoer ongecontroleerd start.

Bij gebruik van een geschikte schroevendraaier verwijdert u de borgring 17 uit de groef van de aandrijfas 3 en monteert u de steunplaat 11. Bevestig op dezelfde manier een geschikte steunplaat 11 op de aandrijfas.

Handvastdraaier SDS- cie (GGS 8 SH) (afbeelding C)

Om slijpgereedschappen zonder extra gereedschap los te maken, kunt u op de plaats van de spanmoer 1 een handvastdraaier 7 gebruiken.

De handvastdraaier 7 is niet geschikt voor het bevestigen van draadborstels.

Gebruik alleen een onbeschadigde handvastdraaier 7.

Bij het vastdraaien van de handvastdraaier 7 moet u ervoor zorgen dat de gemarkeerde zijde niet tegen de slijpschijf ligt en dat de bout zich tegenover de markering 16 bevindt.

Een correct vastgedraaide en onbeschadigde handvastdraaier kan worden losgedraaid door de gegroefde ring met de hand tegen de klok in te draaien. Probeer een te strak vastgedraaide handvastdraaier niet met een platte tang los te draaien, maar gebruik hiervoor de tweepuntsmoersleutel 15.

Stofzuigen van stof en spanen

Stof van bepaalde materialen, bijvoorbeeld loodhoudende verf, sommige houtsoorten, mineralen en metalen, kan schadelijk zijn voor de gezondheid. Contact met dergelijk stof of het inademen ervan kan allergische reacties of luchtwegaandoeningen veroorzaken bij de gebruiker van het elektrische gereedschap of bij personen die zich in de buurt van de werkplek bevinden. Stof van bepaalde materialen, zoals stof dat ontstaat bij het zagen van eiken- of beukenhout, kan kanker veroorzaken, vooral als het hout vooraf chemisch is behandeld (met chromaat of houtbeschermingsmiddelen). Asbesthoudende materialen mogen alleen worden bewerkt door personen met speciale professionele vaardigheden. - De werkplek moet goed geventileerd zijn. - Tijdens het werk wordt aanbevolen een stofmasker te gebruiken ter bescherming van de luchtwegen met filterklasse P2. Neem de voorschriften in acht die in uw land van toepassing zijn op het te bewerken materiaal. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikname

Let op de juiste netspanning! De spanning van de stroombron moet overeenkomen met de waarde die op het typeplaatje van het elektrische gereedschap staat vermeld.

In- en uitschakelen

Om het elektrische gereedschap in te schakelen, schuift u eerst de aan/uit-schakelaar 6 naar voren en drukt u deze vervolgens in en houdt u deze ingedrukt.

Om de ingedrukte schakelaar 6 te vergrendelen, schuift u de schakelaar 6 nog verder naar voren.

180|Nederlands

Om het elektrische gereedschap uit te schakelen, laat u de schakelaar 6 los of drukt u de schakelaar 6 kort in en laat u deze weer los, als deze in de ingeschakelde stand is vergrendeld.

Controleer vóór gebruik het slijpgereedschap. Zorg er eerst voor dat het slijpgereedschap correct is bevestigd en vrij kan draaien. Voer vervolgens een snelheidstest uit door het gereedschap minimaal 1 minuut onbelast op volle snelheid te laten draaien. Gebruik geen beschadigde, onbalans of trillende slijpgereedschappen. Beschadigde slijpgereedschappen kunnen tijdens het werk breken en letsel veroorzaken.

Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer het wordt gebruikt.

Bescherming tegen onbedoeld opnieuw inschakelen

De bescherming tegen onbedoeld opnieuw inschakelen voorkomt dat het elektrische gereedschap automatisch en ongecontroleerd inschakelt wanneer de spanning na een stroomonderbreking weer terugkeert.

Om het elektrische gereedschap opnieuw te starten, zet u de schakelaar 6 in de stand "Uit" en schakelt u het gereedschap vervolgens opnieuw in.

Werkinstructies

Om optimale slijpresultaten te bereiken, beweegt u het slijpgereedschap altijd heen en weer met lichte druk. Te veel druk veroorzaakt een verminderde prestatie van het elektrische gereedschap en een versnelde slijtage van het slijpgereedschap.
