MANUAL DE UTILIZARE GGS 8 H Professional BOSCH

Кәдеге жарату Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет. Электр құрлдарды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және оның ұлттық заңдарда орындалуы бойынша басқа пайдаланып болмайтын электр құралдар бөлек жиналып кәдеге жаратылуы қажет. Техникалық өзгерістер енгізу құқығы сақталады. Română Instrucţiuni privind siguranţa şi protecţia muncii Indicaţii generale de avertizare pentru scule electrice Citiţi toate indicaţiile de avertiza- re şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertiza- re se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la pământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafe ţe legate la pă- mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. AVERTISMEN

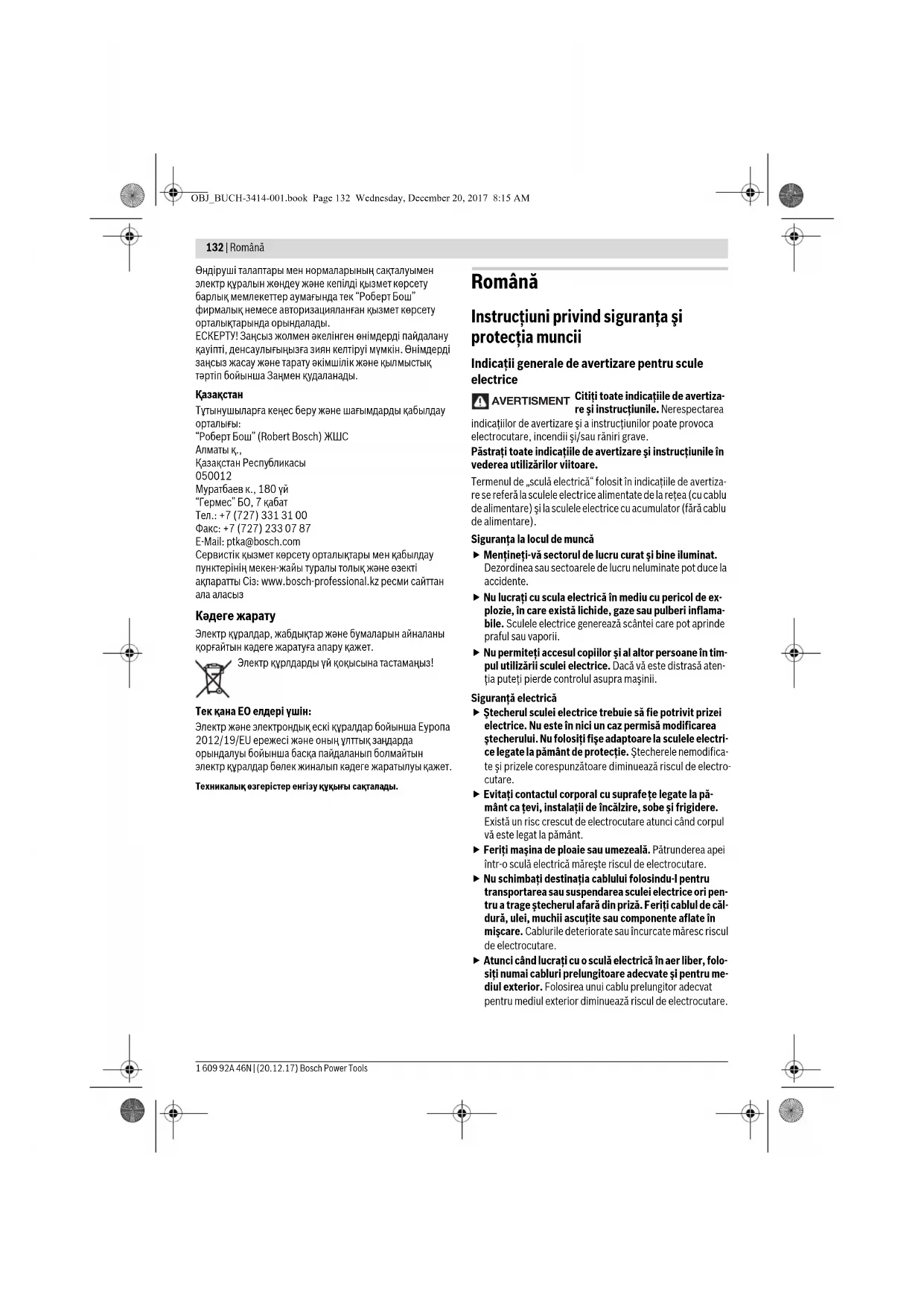

OBJ_BUCH-3414-001.book Page 132 Wednesday, December 20, 2017 8:15 AMRomână | 133 Bosch Power Tools 1 609 92A 46N | (20.12.17) Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntar ă. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbr ăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni privind siguranţa pentru polizoare drepte Instrucţiuni de siguranţă comune pentru şlefuire şi lucrul cu perii de sârmă Această sculă electrică se va folosi ca şlefuitor şi perie de sârmă. Respectaţi toate instrucţiunile privind sigu- ranţa, îndrumările, reprezentările şi datele pe care le- aţi primit împreună cu scula electrică. În cazul în care nu veţi respecta următoarele instrucţiuni, se poate ajunge la electrocutare, foc şi/sau răniri grave. Această sculă electrică nu este adecvată pentru şlefui- re cu hârtie de şlefuit, lustruire şi tăiere cu disc abraziv. Utilizările pentru care scula electrică nu a fost prevăzută pot cauza situaţii periculoase şi răniri. Nu folosiţi accesorii care nu sunt prevăzute şi recoman- date în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriul respectiv poa- te fi montat pe scula dumneavoastră electrică nu garantea- ză în niciun caz utilizarea lui sigură. Turaţia admisă a accesoriului trebuie să fie cel puţin egală cu turaţia maximă indicat ă pe scula electrică. Un accesoriu care se roteşte mai repede decât este admis, se poate rupe, iar bucăţile desprinse pot zbura în toate părţi- le. Diametrul exterior şi grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greşit di- mensionate nu pot fi protejate sau controlate în suficientă măsură. OBJ_BUCH-3414-001.book Page 133 Wednesday, December 20, 2017 8:15 AM134 | Română 1 609 92A 46N | (20.12.17) Bosch Power Tools Accesoriile prevăzute cu inserţie filetată trebuie trebu- ie să se potrivească exact pe filetul arborelui de polizat. La accesoriile montate prin flanşe, diametrul găurii ac- cesoriului trebuie să se porivească cu diametrul de prindere al flanşei. Accesoriile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puter- nic şi pot duce la pierderea controlului. Nu folosiţi dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlaţi dacă dispozitivele de lucru ca discurile de şlefuit nu sunt sparte şi fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte to- cite, dacă periile de sârmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificaţi dacă nu s-a deteriorat sau folosiţi un dispozitiv de lucru nedeteriorat. După ce aţi contro- lat şi montat dispozitivul de lucru, ţineţi persoanele aflate în preajmă în afara planului de rotaţie al dispozi- tivului de lucru şi lăsaţi scula electrică să funcţioneze un minut la turaţia nominală. De cele mai multe ori, dis- pozitivele de lucru deteriorate se rup în această perioadă de probă. Purtaţi echipament personal de protecţie. Înfuncţ ie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protec- ţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei tre- buie să filtreze praful degajat în timpul utilizării. Dacă sun- teţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul. Aveţi grijă ca celelalte persoane să păstreze o distanţă sigură faţă de sectorul dumneavoastră de lucru. Orici- ne pătrunde în sectorul de lucru trebuie să poarte echi- pament personal de protecţie. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru. Prindeţi scula electrică numai de mânerele izolate atunci când executaţi lucr ări pe parcursul cărora acce- soriul poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. Ţineţi cablul de alimentare departe de accesoriile care se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau braţul dumneavoastră poate nimeri sub accesoriul care se roteş- te. Nu puneţi niciodată jos scula electrică înainte ca acce- soriul să se fi oprit complet. Accesoriul care se roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice. Nu lăsaţi scula electrică să funcţioneze în timp ce o transportaţi. În urma unui contact accidental cu acceso- riul care se roteşte, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră. Curăţaţi regulat fantele de aerisire ale sculei dumnea- voastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poa- te provoca pericole electrice. Nu folosiţi scula electrică în apropierea materialelor in- flamabile. Scânteile pot duce la aprinderea acestor mate- riale. Nu folosiţi accesorii care necesită agenţi de răcire li- chizi. Folosirea apei sau a altor agenţi de răcire lichizi poa- te duce la electrocutare. Recul şi avertismente corespunzătoare Reculul este reac ţia bruscă apărută la agăţarea sau bloca- rea unui accesoriu care se roteşte, cum ar fi un disc de şle- fuit, un disc abraziv, o perie de sârmă, etc. Agăţarea sau blocarea duce la oprirea bruscă a accesoriului care se ro- teşte. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcţiei de rotaţie a accesoriului. Dacă, de exemplu, un disc de şlefuit se agaţă sau se blo- chează în piesa de lucru, marginea discului de şlefuit care penetrează direct piesa de lucru se poate agăţa în aceasta şi duce astfel la smulgerea discului de şlefuit sau poate pro- voca recul. Discul de şlefuit se va deplasa către operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În această situaţie discurile de şlefuit se pot chiar rupe. Un recul este consecinţa utilizării greşite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preven- tive adecvate, precum cele descrise în continuare. Ţineţi bine scula electrică şi aduceţi-vă corpul şi braţe- le într-o poziţie în care să puteţi controla forţele de re- cul. Folosiţi întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asu- pra forţelor de recul sau a momentelor de reacţie la tu- raţii înalte. Operatorul poate stăpâni forţele de recul şi de reacţie prin măsuri preventive adecvate. Nu apropiaţi niciodată mâna de accesoriile aflate în mişcare de rotaţie. În caz de recul accesoriul se poate de- plasa peste mâna dumneavoastră. Evitaţi să sta ţionaţi cu corpul în zona de mişcare a scu- lei electrice în caz de recul. Reculul proiectează scula electrică într-o direcţie opusă mişcării discului de şlefuit din punctul de blocare. Lucraţi extrem de atent în zona colţurilor, muchiilor as- cuţite, etc. Împiedicaţi ricoşarea accesoriului de pe piesa de lucru şi blocarea acestuia. Accesoriul aflat în mişcare de rotaţie are tendinţa să se blocheze în colţuri, pe muchii ascuţite sau când ricoşează în urma izbirii. Aceasta duce la pierderea controlului sau la recul. Nu folosiţi pânze de ferăstrău pentru lemn sau pânze dinţate. Asemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electri- ce. Instrucţiuni speciale privind siguranţa şi protecţia muncii la şlefuire Folosiţi numai corpuri abrazive admise pentru scula dumneavoastră electrică şi o apărătoare de protecţie OBJ_BUCH-3414-001.book Page 134 Wednesday, December 20, 2017 8:15 AMRomână | 135 Bosch Power Tools 1 609 92A 46N | (20.12.17) prevăzută pentru aceste corpuri abrazive. Corpurile ab- razive care nu sunt prevăzute pentru această sculă electri- că nu pot fi acoperite şi protejate suficient, fiind nesigure. Discurile de şelfuire cu degajare trebuie astfel montate încât suprafaţa lor de şlefuire să nu depăşească planul marginii apărătoarei de protecţie. Un disc de şlefuire montat necorespunzător, care depăşeşte planul apărătoa- rei de protecţie, nu poate fi acoperit suficient. Apărătoarea de protecţie trebuie să fie bine montată pe scula electrică şi, pentru un maxim de siguranţă, să fie astfel reglată încât numai o o porţiune infimă din corpul abraziv să rămână neacoperită în partea dinspre operator. Apărătoarea de protecţie are rolul de a proteja operatorul de fragmentele desprinse din corpul abraziv, de contactul cu acesta cât şi scânteile degajate, care i-ar pu- tea aprinde îmbrăcămintea. Corpurile abrazive trebuie folosite numai pentru posi- bilităţile de utilizare recomandate. De exemplu: nu şle- fuiţi cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forţe laterale asupra acestui corp abraziv poate duce la ruperea sa. Folosiţi întotdeauna flanşe de prindere nedeteriorate având dimensiuni şi forme corespunzătoarte discului de şlefuit ales de dumneavoastr ă. Flanşele adecvate sprijină discul de şlefuit diminuând astfel pericolul ruperii acestuia. Flanşele pentru discuri de tăiere pot fi diferite fa- ţă de flanşele pentru alte discuri de şlefuit. Nu întrebuinţaţi discuri de şlefuit uzate provenind de la scule electrice mai mari. Discurile de şlefuit pentru scule- le electrice mai mari nu sunt concepute pentru turaţiile mai ridicate ale sculelor electrice mai mici şi se pot rupe. Avertismente speciale privind lucrul cu periile de sârmă Ţineţi seama de faptul că peria de sârmă pierde bucăţi de sârmă chiar în timpul utilizării obişnuite. Nu supra- solicitaţi firele de sârmă printr-o apăsare prea puterni- că. Bucăţile de sârmă desprinse pot pătrunde cu uşurinţă prin îmbrăcămintea subţire şi/sau în piele. Dacă se recomandă o apărătoare de protecţie, împiedi- caţi contactul dintre apărătoarea de protecţie şi peria de sârmă. Discurile-perie şi periile-oală îşi pot mări diame- trul sub acţiunea presiunii de apăsare şi a forţelor cenrifu- ge. Avertismente suplimentare Purtaţi ochelari de protecţie. Folosiţi detectoare adecvate pentru a localiza conduc- te de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conduc- torii electrici poate duce la incendiu şi electrocutare. Dete- riorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materi- ale sau poate duce la electrocutare. Atunci când alimentarea cu energie electrică ete între- ruptă, de exemplu în cazul unei pene de curent, deblo- caţi întrerupătorul pornit/oprit şi aduceţi-l în poziţia oprit sau scoateţi ştecherul afară din priza de curent. Nu atingeţi discurile de şlefuire înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Descrierea produsului şi a performanţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula electrică este destinată şlefuirii şi debavurării metalului cu corpuri abrazive cu corindon. Scula electrică este adecvată şi pentru lucrul cu perii de sâr- mă. Elemente componente Numerotarea elementelor componente se referă la schiţa scu- lei electrice de pe pagina grafică. 1 Piuliţă de strângere (GGS 8 SH) 2 Apărătoare de protecţie deschisă cu şurub de fixare (GGS 8 SH) 3 Arbore de polizat 4 Flanşă de prindere (GGS 8 SH) 5 Zonă de prindere (guler ax) 6 Întrerupător pornit/oprit 7 Piuliţă de strângere rapidă * 8 Piuliţă de strângere (GGS 8 H) 9 Flanşă de strângere 10 Apărătoare de protecţie închisă cu piuliţe de fixare (GGS 8 H) 11 Flanşă de prindere (GGS 8 H) 12 Mâner (suprafaţă de prindere izolată) 13 Şurub de fixare pentru apărătoarea de protecţie 14 Ştift de fixare 15 Cheie de şplinturi pentru piuliţe de strângere 16 Marcaj indicator 17 Inel de siguranţă 18 Piuliţă de fixare pentru apărătoarea de protecţie 19 Cheie fixă, deschidere cheie 24 mm* *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. OBJ_BUCH-3414-001.book Page 135 Wednesday, December 20, 2017 8:15 AM136 | Română 1 609 92A 46N | (20.12.17) Bosch Power Tools Informaţie privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN 60745-2-3. Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 87 dB(A); nivel putere so- noră 98 dB(A). Incertitudine K=3 dB. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745-2-3: Şlefuirea suprafeţelor (degroşare): a

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu acce- sorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica con- siderabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Date tehnice Montare Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Montarea echipamentelor de protecţie Reglaţi astfel apărătoarele de protecţie, încât să se îm- piedice zborul scânteior în direcţia operatorului. Apărătoare de protecţie pentru şlefuire (GGS 8 SH) (vezi figura A) Montaţi apărătoarea de protecţie 2 pe gulerui arborelui. Adaptaţi poziţia apărătoarei de protecţie 2 la cerinţele proce- sului de lucru. Blocaţi apărătoarea de protecţie 2 cu şurubul de fixare 13 şi strângeţi şurubul de fixare cu un cuplu de cel puţin 10 Nm. Apărătoare de protecţie pentru şlefuire (GGS 8 H) (vezi figura E) Puneţi apărătoarea de protecţie 10 pe gulerul axului. Adaptaţi poziţia apărătoarei de protecţie 10 la cerinţele procesului de lucru. Blocaţi apărătoarea de protecţie 10 cu cele două piuliţe de fixare 18 şi strângeţi piuliţele de fixare cu un cuplu de cel puţin 10 Nm. După montarea dispozitivului de şlefuire închideţi apărătoa- rea de protecţie 10 şi strângeţi bine cele două piuliţe fluture. Montarea accesoriilor Corpurile abrazive trebuie să se rotească perfect, fără bătaie radială. Nu folosiţi mai departe corpurile abrazive ovalizate, înlocuiţi-le sau rectificaţi-le cu piatră abrazivă (accesoriu). Cu piatra abrazivă puteţi obţine orice formă specială doriţi prin prelucrarea formelor de bază ale discurilor de şlefuire. Dacă utilizaţi dispozitive de şlefuit cu inserţie filetată aveţi gri- jă ca, capătul arborelui de polizat 3 să nu atingă fundul găurii dispozitivului de şlefuit. GGS 8 SH (vezi figura B) –Rotiţi arborele de polizat 3, până când gaura arborelui de polizat 3 şi degajările prevăzute pe carcasă sunt coliniare. Introduceţi ştiftul de fixare 14 prin degajările prevăzute pe carcasă şi gaura arborelui de polizat 3. –Slăbiţi piuliţa de fixare 1 cu cheia pentru şplinturi 15 şi ex- trageţi-o. –Curăţaţi arborele de polizat 3 şi toate componentele ce ur- mează fi montate. Polizor drept GGS 8 SH Număr de identificare 3 601 B14 ... Putere nominală W 1200 Putere debitată W 700 Turaţie maximă rot./min 7640 Filet arbore de polizat M 14 Lungime maximă arbore de polizat mm 31 Sistem de prindere accesorii mm 20 Grosime maximă disc de şlefuire mm 32 Diametru maxim corp abraziv mm 125 Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anu- mitor ţări, aceste speificaţii pot varia. Procedurile de conectare generează căderi de tensiune de scurtă dura- tă. În cazul reţelelor slabe este posibilă afectarea celorlalte aparate şi echipamente racordate la acestea. La impedanţe de reţea mai mici de 0,36 ohmi nu sunt de aşteptat deranjamente. Greutate conform EPTA- Procedure 01:2014 kg 4,4 Protecţie la repornire

Clasa de protecţie /II Polizor drept GGS 8 SH Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anu- mitor ţări, aceste speificaţii pot varia. Procedurile de conectare generează căderi de tensiune de scurtă dura- tă. În cazul reţelelor slabe este posibilă afectarea celorlalte aparate şi echipamente racordate la acestea. La impedanţe de reţea mai mici de 0,36 ohmi nu sunt de aşteptat deranjamente. OBJ_BUCH-3414-001.book Page 136 Wednesday, December 20, 2017 8:15 AMRomână | 137 Bosch Power Tools 1 609 92A 46N | (20.12.17) –Montaţi corpul abraziv şi înşurubaţi strâns piuliţa de strân- gere 1 cu cheia pentru şplinturi 15. Aveţi grijă ca, corpul abraziv să se poată roti liber sub apărătoarea de protecţie

Folosiţi corpuri abrazive conice numai împreună cu apărătoarea de protecţie deschisă 2 şi sisemul de prin- dere potrivit (piuliţă de strângere 1 sau piuliţă cu strân- gere rapidă 7 şi flanşa de prindere 4). GGS 8 H (vezi figura F) –Rotiţi arborele de polizat 3, până când gaura arborelui de polizat 3 şi degajările prevăzute pe carcasă sunt coliniare. Introduceţi ştiftul de fixare 14 prin degajările prevăzute pe carcasă şi gaura arborelui de polizat 3. –Slăbiţi piuliţa de strângere 8 cu cheia fixă 19 (deschidere cheie 24 mm) răsucind-o în sens contrar mişcării acelor de ceasornic. –Demontaţi flanşa de prindere 9. –Curăţaţi arborele de polizat 3 şi toate componentele ce ur- mează fi montate. –Montaţi corpul abraziv şi flanşa de strângere 9 şi strângeţi bine piuliţa de strângere 8 cu cheia fixă 19 (deschidere cheie 24 mm). Aveţi grijă ca, corpul abraziv să se poată roti liber în apărătoarea de protec ţie 10. Folosiţi corpurile abrazive drepte numai împreună cu apărătoarea de protecţie închisă 10 şi sistemul de prin- dere potrivit (piuliţa de strângere 8, flanşa de strânge- re 9 şi flanşa de prindere 11). Schimbarea flanşei de prindere (vezi figura D) GGS 8 SH Pentru fixarea corpurilor abrazive conice folosiţi flanşa de prindere 4, piuliţa de strângere 1 şi apărătoarea de protecţie deschisă 2. Extrageţi, făcând pârghie cu o şurubelniţă, inelul de siguranţă 17 din canelura arborelui de polizat 3 şi demontaţi flanşa de prindere 4. Montaţi în mod analog flanşa de prindere potrivită

GGS 8 H Pentru fixarea corpurilor abrazive drepte folosiţi flanşa de prindere 11, piuliţa de strângere 8, sau flanşa de strângere 9 şi apărătoarea de protecţie închisă 10. Extrageţi, făcând pârghie cu o şurubelniţă, inelul de siguranţă 17 din canelura arborelui de polizat 3 şi demontaţi flanşa de prindere 11. Montaţi în mod analog flanşa de prindere potri- vită 11. Piuliţa de strângere rapidă (GGS 8 SH) (vezi figuraC) Pentru înlocuirea simplă a accesoriilor fără a utiliza alte unel- te, puteţi folosi în locul piuliţei de strângere 1 piuliţa de strân- gere rapidă 7. Piuliţa de strângere rapidă 7 nu trebuie folosită pentru perii. Folosiţi numai o piuliţă de strângere rapidă 7 impecabilă, nedeteriorată. Aveţi grijă la înşurubare, ca partea inscripţionată a piuli- ţei de strângere rapidă 7 să nu fie îndreptată spre discul de şlefuit; săgeata trebuie să arate spre marcajul indica- tor 16. Dacă piuliţa de strângere rapidă este nedeteriorată şi a fost fi- xată în mod corespunzător, o puteţi slăbi manual, răsucind inelul moletat în sens contrar mişcării acelor de ceasornic. Nu slăbiţi niciodată cu ajutorul unui cleşte o piuliţă de strân- gere rapidă blocată, ci folosiţi ăn acest scop cheia pentru şplinturi 15. Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, mine- rale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm com- binaţie cu materiale de adaos utilizate la prelucrarea lem- nului (cromat, substanţe de protecţie a lemnului). Materia- lele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoa- re la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Funcţionare Punere în funcţiune Atenţie la tensiunea reţelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele specifica- te pe plăcuţa indicatoare a tipului scule electrice. Pornire/oprire Pentru punerea în funcţiune a sculei electrice, împingeţi mai întâi înainte întrerupătorul pornit/oprit 6, apoi apăsaţi-l şi menţineţi-l apăsat. Pentru fixarea întrerupătorului pornit/oprit 6 în poziţie apăsa- tă, împingeţi şi mai mult înainte întrerupătorul pornit/oprit 6. Pentru oprirea sculei electrice eliberaţi întrerupătorul pornit/ oprit 6 respectiv, dacă acesta este blocat în poziţia pornit, apăsaţi scurt întrerupătorul pornit/oprit 6 şi apoi eliberaţi-l din nou. Verificaţi dispozitivele de şlefuit înainte de a le utiliza. Dispozitivul de şlefuit trebuie să fie montat impecabil şi să se poată roti liber. Executaţi o probă de funcţiona- re fără sarcină de cel puţin 1 minut. Nu întrebuinţaţi dispozitive de şlefuit deteriorate, deformate sau care vibrează. Dispozitivele de şlefuit deteriorate se pot rupe şi cauza răniri. Pentru a economisi energie, ţineţi scula electrică pornită nu- mai atunci când o folosiţi. OBJ_BUCH-3414-001.book Page 137 Wednesday, December 20, 2017 8:15 AM138 | Български 1 609 92A 46N | (20.12.17) Bosch Power Tools Protecţie la repornire Protecţia la repornire împiedică pornirea necontrolată a scu- lei electrice după o întrerupere a alimentării cu curent elec- tric. Pentru repunerea în funcţiune a sculei electrice aduceţi în- trerupătorul pornit/oprit 6 în poziţia oprit şi reporniţi scula electrică. Instrucţiuni de lucru Pentru a obţine rezultate optime de lucru, deplasaţi uniform înainte şi înapoi dispozitivul de şlefuit, apăsându-l uşor. O apăsare prea puternică diminuează randamentul sculei elec- trice şi duce la uzura rapidă a dispozitivului de şlefuit. Întreţinere şi service Întreţinere şi curăţare Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. În cazul unor condiţii extreme de lucru, pe cât posibil, folosiţi întotdeauna o instalaţie de aspirare. Suflaţi frecvent fantele de aerisire şi conectaţi în serie un în- trerupător de protecţie împotriva tensiunilor pericu- loase (PRCD). În cazul prelucrării metalelor în interiorul sculei electrice se poate depune praf bun conducător elec- tric. Izolaţia de protecţie a sculei electrice poate fi afectată. Depozitaţi şi întreţineţi cu grijă accesoriile. Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranţei exploatării, această ope- raţie se va executa de către Bosch sau de către un centru au- torizat de asistenţă tehnică post-vânzări pentru scule electri- ce Bosch. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Moldova RIALTO-STUDIO S.R.L. Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ 2069 Chisinau Tel.: + 373 22 840050/840054 Fax: + 373 22 840049 Email: info@rialto.md Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţiona- te către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind maşinile şi aparatele electrice şi electronice uzate şi transpunerea aces- teia în legislaţia naţională, sculele electrice scoase din uz tre- buie colectate separat şi direcţionate către o staţie de revalo- rificare ecologică. Sub rezerva modificărilor.
