MANUAL DE UTILIZARE GGS 30 LS Professional BOSCH

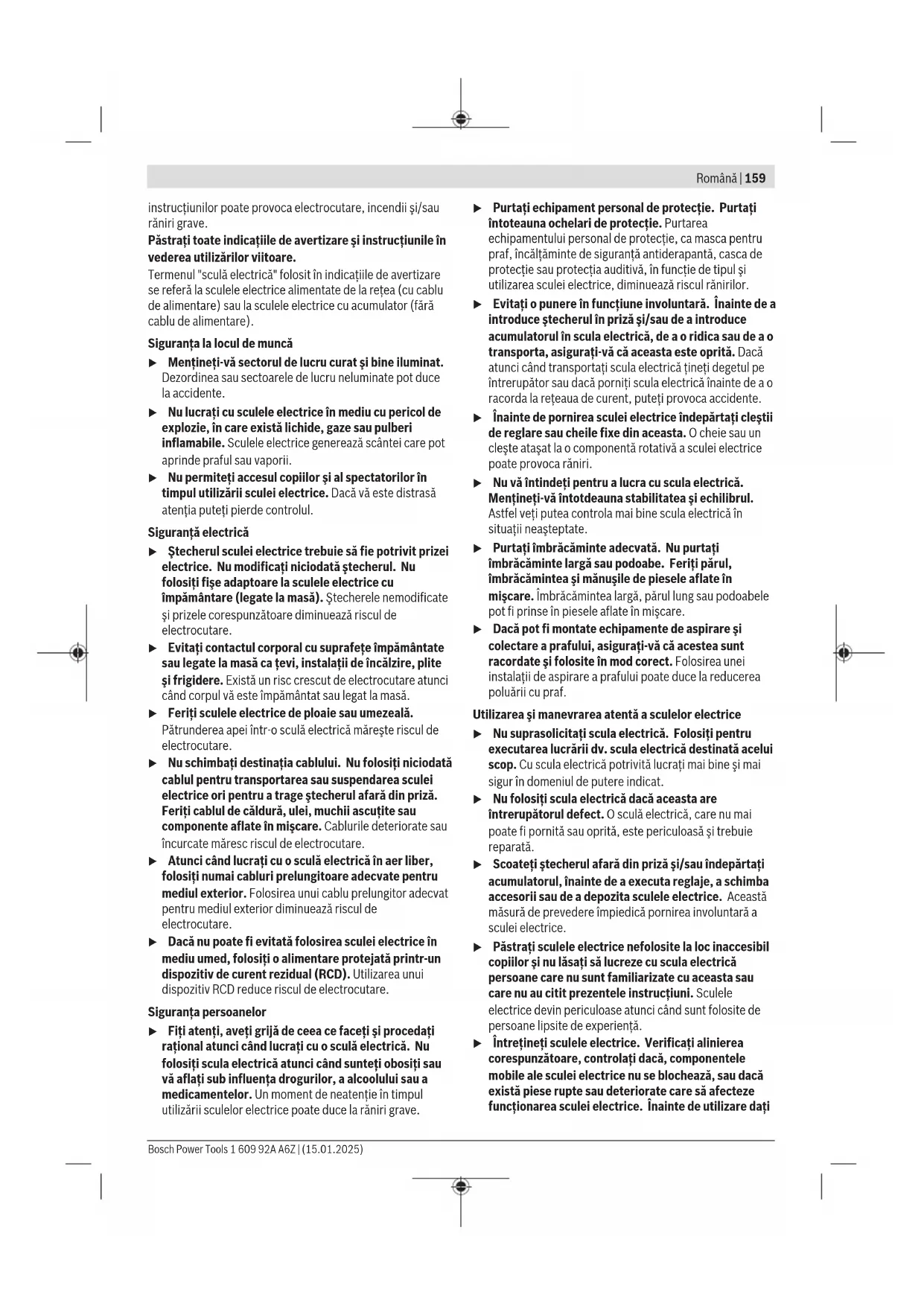

Română Instrucţiuni de siguranţă Indicaţii generale de avertizare pentru scule electrice AVERTIS- MENT Citiţi toate indicaţiile de avertizare şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a 1 609 92A A6Z | (15.01.2025) Bosch Power ToolsRomână | 159 instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a depozita sculele electrice. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi Bosch Power Tools 1 609 92A A6Z | (15.01.2025)160 | Română la reparat scula electrică defectă. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. Instrucţiuni privind siguranţa pentru toate utilizările Instrucţiuni de siguranţă comune pentru şlefuire, lucrul cu perii de sârmă, lustruire sau gravare u Această sculă electrică se va folosi ca polizor, maşină de lustruit cu perie de sârmă sau maşină de gravat. Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. u Nu se recomandă utilizarea acestei scule electrice pentru operaţii de şlefuire sau tăiere cu disc abraziv. Operaţiile pentru care această sculă electrică nu este destinată, pot fi periculoase şi provoca vătămări corporale. u Nu folosiţi accesorii care nu sunt prevăzute în mod special şi recomandate de către producătorul sculei electrice. Faptul în sine că accesoriul poate fi fixat pe scula dumneavoastră electrică nu garantează utilizarea sa sigură. u Turaţia nominală a accesoriilor de şlefuire trebuie să fie cel puţin egală cu turaţia maximă specificată pe scula electrică. Accesoriile de şlefuire cu o turaţie mai mare decât cea admisă se pot rupe şi pot fi aruncate în toate părţile. u Diametrul exterior şi grosimea accesoriilor trebuie să corespundă dimensiunilor sculei dumneavoastră electrice. Accesoriile greşit dimensionate nu pot fi protejate sau controlate în mod corespunzător. u Găurile de prindere a discurilor şi cilindrilor de şlefuit trebuie să se potrivească exact pe arborele de polizat sau inelul de prindere al sculei electrice. Accesoriile care nu se potrivesc exact pe arborele de polizat se rotesc neuniform, vibrează foarte puternic şi pot duce la pierderea controlului. u Discurile, cilindrii de şlefuit, cutterele sau alte accesorii montate în mandrină, trebuie introduse complet în inelul mandrinei sau în manşonul de strângere. Dacă mandrina nu este fixată suficient şi/sau partea ieşită în afară a discului este prea lungă, discul se poate desprinde şi poate fi aruncat în afară cu viteză mare. u Nu utilizaţi accesorii deteriorate. Înainte de fiecare utilizare verificaţi dacă accesoriile precum discurile de şlefuire nu sunt rupte sau fisurate, dacă cilindrii de şlefuit nu sunt fisuraţi, rupţi sau uzaţi, dacă periile din sârmă nu au fire desprinse sau rupte. Dacă scula electrică sau accesoriul cade pe jos, verificaţi dacă nu s-a deteriorat sau montaţi un accesoriu nedeteriorat. După ce aţi controlat şi montat accesoriul, ţineţi-vă pe dumneavoastră şi pe persoanele aflate în preajmă în afara planului de rotaţie al accesoriului şi lăsaţi scula electrică să meargă în gol un minut la turaţia nominală. În mod normal, accesoriile deteriorate se rup în această perioadă de probă. u Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o vizieră de protecţie, ochelari de protecţie transparenţi sau ochelari de protecţie cu lentilă. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi fragmente desprinse din piesa de lucru. Echipamentul de protecţie a ochilor trebuie să vă poată proteja ochii de corpurile străine aflate în zbor, apărute în cursul diferitelor operaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze particulele generate de aplicaţia dumneavoastră.. Expunerea prelungită la zgomot puternic poate provoca pierderea auzului. u Aveţi grijă ca spectatorii să păstreze o distanţă sigură faţă de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecţie. Fragmente din piesa de lucru sau accesoriile rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru. u Ţineţi scula electrică de mânerele izolate atunci când executaţi lucrări la care accesoriul de tăiere poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul accesoriului de tăiere cu un conductor "sub tensiune" poate pune "sub tensiune" componentele metalice ale sculei electrice şi provoca electrocutarea operatorului. u În timpul pornirii, ţineţi întotdeauna ferm în mână (mâini) scula electrică. Momentul de reacţie al motorului când este accelerat la turaţia maximă poate provoca răsucirea sculei electrice. u Folosiţi menghine pentru fixarea piesei de lucru de câte ori condiţiile practice o impun. Nu ţineţi niciodată o piesă de lucru mică cu o singură mână având cealaltă mână pe scula electrică în timpul funcţionării acesteia. Fixarea cu menghine a unei piese de lucru mici vă permite să vă folosiţi mâna (mâinile) pentru a controla 1 609 92A A6Z | (15.01.2025) Bosch Power ToolsRomână | 161 scula electrică. Materialele rotunde precum diblurile, ţevile sau tuburile au tendinţa să se rostogolească în timpul tăierii şi pot face ca dispozitivul de lucru să se îndoaie sau să sară în direcţia dumneavoastră. u Ţineţi cablul de alimentare departe de accesoriul care se roteşte. Dacă pierdeţi controlul, cablul de alimentare poate fi tăiat sau prins, iar mâna sau braţul dumneavoastră poate nimeri sub accesoriul care se roteşte. u Nu puneţi niciodată jos scula electrică înainte ca accesoriul să se fi oprit complet. Accesoriul care se roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice. u După schimbarea accesoriilor sau efectuarea reglajelor, asiguraţi-vă că piuliţa de prindere, mandrina sau oricare alt dispozitiv de reglare este strâns în condiţii de siguranţă. Dispozitivele de reglare slăbite se pot deplasa în mod neaşteptat, cauzând pierderea controlului, iar componentele desprinse, aflate în mişcare de rotaţie vor fi aruncate violent . u Nu lăsaţi scula electrică să funcţioneze în timp ce o transportaţi. În urma unui contact accidental cu accesoriul care se roteşte, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră. u Curăţaţi regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea excesivă de pulberi metalice poate provoca pericole electrice. u Nu folosiţi scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale. u Nu folosiţi accesorii care necesită agenţi de răcire lichizi. Folosirea apei sau a altor agenţi de răcire lichizi poate duce la electrocutare sau şoc electric. Recul şi avertismente corespunzătoare Reculul este reacţia bruscă, apărută la agăţarea sau blocarea unui disc de şlefuire, bandă de şlefuire, perie sau oricare alt accesoriu care se roteşte. Agăţarea sau blocarea duce la oprirea rapidă a accesoriului care se roteşte, ceea ce face ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcţiei de rotaţie a accesoriului. Dacă, de exemplu, un disc de şlefuire se agaţă sau se blochează în piesa de lucru, marginea discului de şlefuire care penetrează direct piesa de lucru, se poate prinde în aceasta şi duce astfel la smulgerea discului de şlefuire sau provoca recul. Discul de şlefuire se va deplasa spre operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În aceste condiţii, discurile de şlefuire se pot chiar rupe. Reculul este consecinţa utilizării greşite şi/sau defectuoase a sculei electrice şi poate fi evitat prin măsuri preventive adecvate, precum cele descrise în continuare. u Ţineţi ferm scula electrică şi aduceţi-vă corpul şi braţele într-o poziţie în care să puteţi controla forţele de recul. Operatorul poate controla forţele de recul prin măsuri preventive adecvate. u Lucraţi extrem de atent în zona colţurilor, muchiilor ascuţite, etc. Evitaţi ricoşarea accesoriului şi blocarea acestuia. Accesoriul care se roteşte are tendinţa să se blocheze în colţuri, pe muchii ascuţite sau când ricoşează în urm izbirii şi poate duce la pierderea controlului în caz de recul. u Nu folosiţi pânze dinţate. Astfel de pânze provoacă frecvent recul şi pierderea controlului. u Deplasaţi întotdeauna dispozitivul de lucru în material în aceeaşi direcţie în care tăişul iese din acesta (direcţia în care sunt aruncate aşchiile). Deplasarea sculei electrice în direcţie greşită determină ieşirea tăişului dispozitivului de lucru din piesa de lucru iar scula electrică va fi trasă în această direcţie. u Atunci când folosiţi pile rotative, lame tăietoare de mare viteză sau lame tăietoare din carburi metalice, fixaţi întotdeauna sigur piesa de lucru. Aceste discurile de tăiere se blochează în cazul în care sunt puţin înclinate în crestătură şi se poate produce recul. Când pila rotativă, lama tăietoare de mare viteză sau lama tăietoare din carburi metalice se blochează, aceasta poate sări afară din crestătură şi se poate pierde controlul asupra sculei electrice. Instrucţiuni de sguranţă specifice pentru şlefuire şi tăiere cu disc abraziv u Folosiţi numai discuri recomandate pentru scula dumneavoastră electrică şi pentru utilizările recomandate. De exemplu: nu şlefuiţi cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate şlefuirii periferice, exercitarea unor forţe laterale asupra acestor discuri putând duce la ruperea lor. u Pentru pietre de şlefuit cilindrice şi conice cu filet, folosiţi numai mandrine de prindere cu flanşă plată cu umăr, de mărime şi lungime corespunzătoare. Mandrinele adecvate vor reduce posibilitatea ruperii. u Nu “blocaţi“ discul de tăiere sau nu exercitaţi o forţă de apăsare prea mare. Nu încercaţi să executaţi tăieri prea adânci. O supraîncărcare a discului măreşte solicitarea acestuia şi tendinţa sa de a devia sau răsuci şi bloca în fanta de tăiere, apărând astfel posibilitatea unui recul sau a ruperii discului. u Nu vă poziţionaţi mâna pe aceeaşi linie cu discul şi în spatele discului care se roteşte. Dacă, în punctul de tăiere, discul se deplasează în direcţie opusă mâinii dumneavoastră, un eventual recul ar putea arunca discul care se roteşte cât şi scula electrică direct spre dumneavoastră. u Când discul se blochează sau dacă întrerupeţi tăierea dintr-un anumit motiv, opriţi scula electrică şi ţineţi-o nemişcată până când discul se opreşte complet. Nu încercaţi niciodată să scoateţi discul din fanta de tăiere cât timp discul încă se mai roteşte, în caz contrar existând pericol de recul. Identificaţi şi eliminaţi cauza blocării discului. Bosch Power Tools 1 609 92A A6Z | (15.01.2025)162 | Română u Nu reîncepeţi operaţia de tăiere cât timp discul se mai află în piesa de lucru. Lăsaţi discul să atingă turaţia maximă şi introduceţi din nou cu grijă discul în tăietură. Discul s-ar putea bloca, sări afară din piesa de lucru sau provoca recul, în cazul în care scula electrică este repornită cu discul introdus în piesa de lucru. u Sprijiniţi panourile sau piesele supradimensionate pentru a reduce la minimum riscul de blocare a discului şi de recul. Piesele de lucru mari se pot încovoia sub propria greutate. Piesele trebuie sprijinite pe ambele părţi ale discului, atât în apropierea liniei de tăiere cât şi la margine. u Lucraţi cu atenţie deosebită la “tăierile tip buzunar“ în pereţi sau alte zone greu vizibile. Discul care pătrunde în material poate tăia ţevi de gaze sau de apă, cabluri electrice sau obiecte care să provoace recul. Instrucţiuni de siguranţă specifice pentru lucrul cu perii de sârmă u Ţineţi seama de faptul că peria de sârmă pierde bucăţi de sârmă chiar în timpul utilizării obişnuite. Nu suprasoliciaţi firele de sârmă printr-o apăsare prea puternică a periei. Bucăţile de sârmă desprinse pot pătrunde cu uşurinţă prin îmbrăcămintea subţire şi/sau prin piele. u Lăsaţi periile să mergă în gol la turaţia nominală cel puţin un minut înainte de a le folosi. În acest interval de timp nu permiteţi nimănui să staţioneze în faţa sau pe aceeaşi linie cu peria. În această perioadă de rodaj, bucăţile sau firele de sârmă desprinse vor fi evacuate. u Direcţionaţi evacuarea fragmentelor desprinse din peria de sârmă în direcţie opusă dumneavoastră. Micile particule şi fragmente de sârmă pot fi evacuate cu viteză mare în timpul utilizării acestor perii şi vă pot pătrunde sub piele. Instrucţiuni de siguranţă suplimentare u Nu atingeţi discurile de şlefuire înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului. u Folosiţi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresaţi‑vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conductorii electrici poate duce la incendiu şi electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materiale sau poate duce la electrocutare. u Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într‑o menghină este ţinută mai sigur decât cu mâna dumneavoastră. u Scula electrică nu este adecvată pentru utilizare în regim staţionar. Nu trebuie, de exemplu, să fie prinsă în menghine sau să fie fixată pe un banc de lucru. Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizarea conform destinaţiei Scula electrică este destinată atât şlefuirii şi debavurării metalului cu corpuri de şlefuire din corindon, cât şi lucrului cu corpuri de şlefuire cu bandă. Scula electrică este destinată în mod suplimentar perierii şi lustruirii metalului. Componentele ilustrate Numerotarea componentelor ilustrate se referă la schiţa sculei electrice de la pagina grafică. (1) Bucşă elastică de prindere (2) Piuliţă de strângere (3) Arbore de polizat (4) Guler ax (suprafaţă izolată de prindere) (5) Buton de pornire/oprire (GGS30LS/GGS30S) (6) Rozetă de preselectare a turaţiei (7) Mâner (suprafaţă izolată de prindere) (8) Cheie fixă la arborele de polizat

(9) Cheie fixă la piuliţa de strângere

(10) Dimensiune interioară tijă L

(11) Buton de pornire/oprire (GGS30LPS) (12) Piedică de pornire pentru butonul de pornire/ oprire (GGS30LPS) (13) Dispozitiv de blocare a axului

Acest accesoriu nu este inclus în setul de livrare standard. Date tehnice Polizor drept GGS 30 LS GGS 30 LPS GGS 30 S Cod de identificare 3 601 BB5 0.. 3 601 BB5 2.. 3 601 BB5 1.. Putere nominală W 750 750 750 Putere utilă W 400 400 400 Turaţie nominală rot/ min

1 609 92A A6Z | (15.01.2025) Bosch Power ToolsRomână | 163 Polizor drept GGS 30 LS GGS 30 LPS GGS 30 S Domeniu de reglare a turaţiei rot/ min 7000−33000 7000−33000 7000−33000 Diametru maxim bucşe elastice de prindere mm 8 8 8 Suprafaţă pentru chei pe – Piuliţă de strângere mm 17 17 17 – Arbore de polizat mm 15 15 17 Diametru guler ax mm 43 43 43 Diametru maxim corp de şlefuire mm 50 50 45 Dimensiune interioară maximă tijă L

mm 10 10 10 Lungime maximă tijă de prindere mm 35 35 35 Sistem electronic constant ● ● ● Preselectare a turaţiei ● ● ● Deconectare în caz de recul ● ● ● Protecţie la repornire ● ● ● Pornire lentă ● ● ● Greutate

kg 1,7 1,8 1,5 Clasă de protecţie / II / II / II A) Greutate fără cablu de racordare la reţea şi fără fişă de reţea Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări, aceste specificaţii pot varia. Valorile pot varia în funcţie de produs şi sunt supuse condiţiilor de utilizare, precum şi condiţiilor de mediu. Pentru informaţii suplimentare, accesează www.bosch-professional.com/wac. Informaţii privind zgomotul/vibraţiile

GGS 30 LS GGS 30 LPS GGS 30 S

3 601 BB5 0.. 3 601 BB5 2.. 3 601 BB5 1.. Valorile zgomotului emis au fost determinate conformEN60745-2-23. Nivelul de zgomot al sculei electrice evaluat după curba de filtrareA este în parametri normali Nivel de presiune sonoră Nivel de putere sonoră IncertitudineaK Poartă căşti antifonice! dB(A) dB(A)

3,0 Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conformEN60745-2-23: Şlefuirea suprafeţelor (degroşare cu corp de şlefuire cu diametrul de 25mm):

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizateşi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a solicitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate Bosch Power Tools 1 609 92A A6Z | (15.01.2025)164 | Română de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Montarea dispozitivelor de şlefuire cu ajutorul unei chei fixe şi al unui dispozitiv de blocare a axului (consultă imagineaA) u Utilizaţi numai o cheie fixă corespunzătoare şi nedeteriorată (consultaţi secţiunea „Date tehnice”). – Curăţaţi arborele de polizat(3) şi toate piesele care trebuie montate. – Apasă dispozitivul de blocare a axului(13) şi răsuceşte manual piuliţa de strângere(2) până când aceasta se blochează. – Ţine apăsat dispozitivul de blocare a axului şi desfiletează piuliţa de strângere(2) cu ajutorul cheii fixe(9) răsucind- o în sens antiorar. – Introduceţi tija de fixare a corpului de şlefuire, până la opritor, în bucşa elastică de prindere(1). – Apasă dispozitivul de blocare a axului(13) şi fixează accesoriul cu ajutorul cheii fixe(9) de pe suprafaţa pentru chei, răsucind-o în sens orar. Corpurile de şlefuire trebuie să se rotească perfect, fără bătaie radială. Corpurile de şlefuire deformate nu trebuie să mai fie utilizate, ci trebuie înlocuite. u În niciun caz nu strângeţi bucşa elastică de prindere cu piuliţa de strângere atât timp cât nu este montat niciun corp de şlefuire. În caz contrar, bucşa elastică de prindere se poate deteriora. u Utilizaţi numai ştifturi de şlefuire care au un diametru corespunzător al tijei. Un ştift de şlefuire cu un diametru al tijei care nu corespunde sistemului de prindere a accesoriilor al sculei electrice (consultaţi secţiunea „Date tehnice”) nu poate fi fixat corect şi va deteriora bucşa elastică de prindere. u Accesoriul trebuie să fie introdus la montare pe o lungime de cel puţin 10mm. Cunoscând dimensiunea interioară a tijei L

se poate stabili, din specificaţiile producătorului accesoriului utilizat, turaţia maximă admisă a acestuia. Aceasta nu trebuie să fie mai mică decât turaţia maximă admisă a sculei electrice. Montarea dispozitivelor de şlefuire cu ajutorul a două chei fixe (consultă imagineaB) u Utilizaţi numai o cheie fixă corespunzătoare şi nedeteriorată (consultaţi secţiunea „Date tehnice”). – Curăţaţi arborele de polizat (3) şi toate piesele care trebuie montate. – Menţineţi în poziţie arborele de polizat (3) cu ajutorul cheii fixe (8). Detensionaţi piuliţa de strângere (2) cu ajutorul cheii fixe (9) de pe suprafaţa pentru chei răsucind-o în sens antiorar. – Introduceţi tija de fixare a corpului de şlefuire, până la opritor, în bucşa elastică de prindere (1). – Menţineţi ferm în poziţie arborele de polizat (3) cu ajutorul cheii fixe (8) şi tensionaţi accesoriul cu ajutorul cheii fixe (9) de pe suprafaţa pentru chei răsucind-o ferm în sens orar. Corpurile de şlefuire trebuie să se rotească perfect, fără bătaie radială. Corpurile de şlefuire deformate nu trebuie să mai fie utilizate, ci trebuie înlocuite. u În niciun caz nu strângeţi bucşa elastică de prindere cu piuliţa de strângere atât timp cât nu este montat niciun corp de şlefuire. În caz contrar, bucşa elastică de prindere se poate deteriora. u Utilizaţi numai ştifturi de şlefuire care au un diametru corespunzător al tijei. Un ştift de şlefuire cu un diametru al tijei care nu corespunde sistemului de prindere a accesoriilor al sculei electrice (consultaţi secţiunea „Date tehnice”) nu poate fi fixat corect şi va deteriora bucşa elastică de prindere. u Accesoriul trebuie să fie introdus la montare pe o lungime de cel puţin 10mm. Cunoscând dimensiunea interioară a tijei L

se poate stabili, din specificaţiile producătorului accesoriului utilizat, turaţia maximă admisă a acestuia. Aceasta nu trebuie să fie mai mică decât turaţia maximă admisă a sculei electrice. Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinaţie cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanţe de protecţie a lemnului). Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoare la materialele de prelucrat. u Evitaţi acumulările de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. 1 609 92A A6Z | (15.01.2025) Bosch Power ToolsRomână | 165 Funcţionare Punerea în funcţiune u Atenţie la tensiunea din reţeaua de alimentare electrică! Tensiunea din reţeaua de alimentare electrică trebuie să coincidă cu datele de pe plăcuţa cu date tehnice a sculei electrice. u Înainte de fiecare utilizare, asigură-te că bucşa elastică de prindere(1) şi piuliţa de strângere(2) nu prezintă deteriorări vizibile. Pornirea/Oprirea

Pentru punerea în funcţiune a sculei electrice, împinge spre înainte comutatorul de pornire/oprire (5). Pentru fixarea comutatorului de pornire/oprire (5), apasă comutatorului de pornire/oprire (5) spre înainte şi în jos, până când se fixează. Pentru deconectarea sculei electrice, eliberează comutatorul de pornire/oprire (5) sau, atunci când este blocat, apasă scurt spre înapoi şi în jos comutatorul de pornire/oprire (5), iar apoi eliberează-l. Pornirea/Oprirea GGS 30 LPS Pentru punerea în funcţiune a sculei electrice, împinge mai întâi piedica de pornire (12) spre înapoi, iar apoi apasă comutatorul de pornire/oprire (11) şi menţine-l apăsat. Pentru deconectarea sculei electrice, eliberează comutatorul de pornire/oprire (11). Sistem electronic constant Sistemul electronic constant menţine turaţia aproape constantă la funcţionarea în gol şi sub sarcină, asigurând un randament uniform de lucru. Preselectarea turaţiei Cu ajutorul rozetei de reglare a preselectării turaţiei (6) poţi preselecta turaţia dorită chiar şi în timpul funcţionării sculei. Turaţia necesară depinde de materialul de prelucrat şi de diametrul accesoriului. Respectă turaţia maximă admisă a accesoriului utilizat.

GGS 30 LS/GGS 30 LPS

La turaţie maximă, diametrul maxim admis al accesoriului este de 40mm. GGS 30 S La turaţie maximă, diametrul maxim admis al accesoriului este de 45mm. Dacă utilizezi un accesoriu cu diametrul de 50mm, asigură- te că turaţia nu depăşeşte 30000rot/min. Poziţia rozetri de reglare Turaţie de funcţionare în gol (rot/min)

Poziţia rozetri de reglare Turaţie de funcţionare în gol (rot/min)

Deconectarea în caz de recul În cazul unui recul brusc al sculei electrice, de exemplu, în cazul unui blocaj în timpul frezării, alimentarea cu energie electrică a motorului este întreruptă electronic. Pentru repunerea în funcţiune a sculei electrice, adu comutatorul de pornire/oprire(5)/(11) în poziţia de oprire, iar apoi reporneşte scula electrică. Protecţia împotriva repornirii Protecţia la repornire previne pornirea necontrolată a sculei electrice după producere unei pene de curent. Pentru repunerea în funcţiune a sculei electrice, adu comutatorul de pornire/oprire(5)/(11) în poziţia de oprire, iar apoi reporneşte scula electrică. Observaţie: În cazul opririlor şi repornirilor foarte rapide, este posibil să se declanşeze protecţia împotriva repornirii, iar scula electrică să nu pornească atunci când comutatorul de pornire/oprire(5)/(11) este acţionat. Adu comutatorul de pornire/oprire(5)/(11) în poziţia de oprire, iar apoi reporniţi scula electrică. Pornire lentă Dispozitivul electronic de pornire lentă limitează cuplul motor în momentul pornirii, prelungind astfel durata de viaţă utilă a motorului. Instrucţiuni de lucru u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. u Dispozitivele de şlefuire trebuie să fie protejate împotriva şocurilor. u Nu suprasolicitaţi scula electrică într-atât încât aceasta să se oprească din funcţionare. u După o solicitare puternică, lăsaţi scula electrică să meargă în gol timp de câteva minute pentru ca accesoriul să se răcească. u Corpurile de şlefuire se înfierbântă puternic în timpul lucrului. Nu le atinge decât după ce acestea s-au răcit. Pentru a obţine rezultate optime de lucru, deplasează uniform înainte şi înapoi corpul de şlefuire, apăsându-l uşor. O apăsare prea puternică reduce eficienţa sculei electrice şi determină uzura prematură a corpului de şlefuire. Întreţinere şi service Întreţinere şi curăţare u Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. Bosch Power Tools 1 609 92A A6Z | (15.01.2025)166 | Български u Pentru a putea lucra bine şi în siguranță, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. u În condiţii de lucru extrem de grele, folosiţi întotdeauna, în măsura posibilităţilor, o instalaţie de aspirare. Suflaţi frecvent fantele de aerisire şi conectaţi în serie un întrerupător de protecţie împotriva tensiunilor periculoase (PRCD). În cazul prelucrării metalelor în interiorul sculei electrice se poate depune praf bun conducător electric. Izolaţia de protecţie a sculei electrice poate fi afectată. Depozitaţi şi întreţineţi cu atenţie accesoriile. Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranţei în timpul utilizării, această operaţie se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră, cât şi în ceea ce privește piesele de schimb. Desene explodate și informații cu privire la piesele de schimb găsiți și la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch vă răspunde cu plăcere la întrebări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb, vă rugăm să indicaţi neapărat numărul de identificare compus din 10cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.ro Alte adrese de service găsiți la: www.bosch-pt.com/serviceaddresses Eliminare Sculele electrice, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice în gunoiul menajer! Numai pentru ţărileUE: Sculele electrice scoase din uz trebuie eliminate separat. În acest scop, utilizează sistemele de colectare prevăzute special. În cazul evacuării necorespunzătoare la deșeuri, produsele electrice și electronice uzate pot avea efecte dăunătoare asupra mediului și sănătății oamenilor, din cauza posibilei existențe a unor materiale periculoase.

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Polizor drept Număr de identificare
