MODE D'EMPLOI RC 1 Professional BOSCH

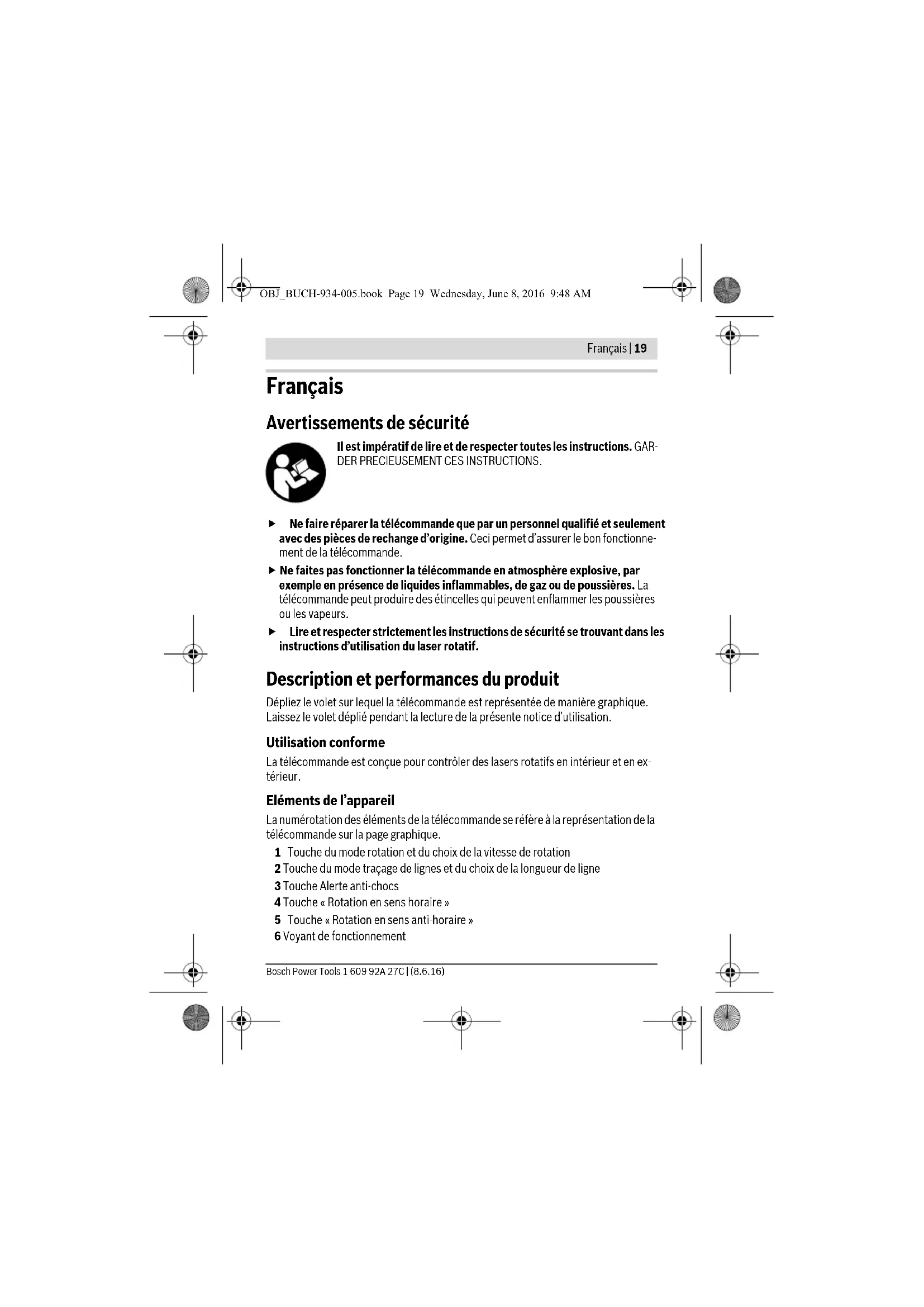

Français | 19
Français
Avertissements de sécurité
Il est impératif de lire et de respecter toutes les instructions. GARDER PRECIEUSEMENT CES INSTRUCTIONS.
▶ Ne faire réparer la télécommande que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer le bon fonctionnement de la télécommande.
▶ Ne faites pas fonctionner la télécommande en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. La télécommande peut produire des étincelles qui peuvent enflammer les poussières ou les vapeurs.
▶ Lire et respecter strictement les instructions de sécurité se trouvant dans les instructions d'utilisation du laser rotatif.
Description et performances du produit
Dépliez le volet sur lequel la télécommande est représentée de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.
Utilisation conforme
La télécommande est conçue pour contrôler des lasers rotatifs en intérieur et en extérieur.
Eléments de l'appareil
La numérotation des éléments de la télécommande se réfère à la représentation de la télécommande sur la page graphique.
1 Touche du mode rotation et du choix de la vitesse de rotation
2 Touche du mode traçage de lignes et du choix de la longueur de ligne
3 Touche Alerte anti-chocs
4 Touche « Rotation en sens horaire »
5 Touche « Rotation en sens anti-horaire »
6 Voyant de fonctionnement
Bosch Power Tools 1 609 92A 27C | (8.6.16)
7 Orifice de sortie du faisceau infrarouge
8 Couvercle du compartiment à piles
9 Dispositif de verrouillage du couvercle du compartiment à piles
10 Numéro de série
Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture d'origine.
Caractéristiques techniques
| Télécommande RC 1 | |
| N° d'article | 3 601 K69 900 |
| Portée1) | 30 m |
| Température de fonctionnement | -10 °C...+50 °C |
| Température de stockage | -20 °C...+70 °C |
| Pile | 1 x 1,5 V L R 0 6 (A A) |
| Poids suivant EPTA-Procedure 01:2014 | 0,07 kg |
1) La portée peut être réduite par des conditions défavorables (par ex. exposition directe au soleil). Pour permettre une identification précise de votre télécommande, le numéro de série 10 est marqué sur la plaque signalétique.
Montage
Mise en place/changement de la pile
Pour le fonctionnement de la télécommande, nous recommandons d'utiliser des piles alcalines au manganèse.
Pour ouvrir le couvercle du compartiment à piles 8, appuyez sur le blocage 9 dans le sens de la flèche et enlevez le couvercle du compartiment à piles. Introduisez la pile fournie. Veillez à la bonne position des pôles qui doit correspondre à la figure se trouvant dans le compartiment à piles.
▶ Sortez la pile de la télécommande au cas où elle ne serait pas utilisée pour une période prolongée. En cas de stockage prolongé, la pile peut se corroder ou se décharger.
Fonctionnement
Mise en service
- Protégez la télécommande contre l'humidité, ne l'exposez pas aux rayons directs du soleil.
1 609 92A 27C | (8.6.16) Bosch Power Tools

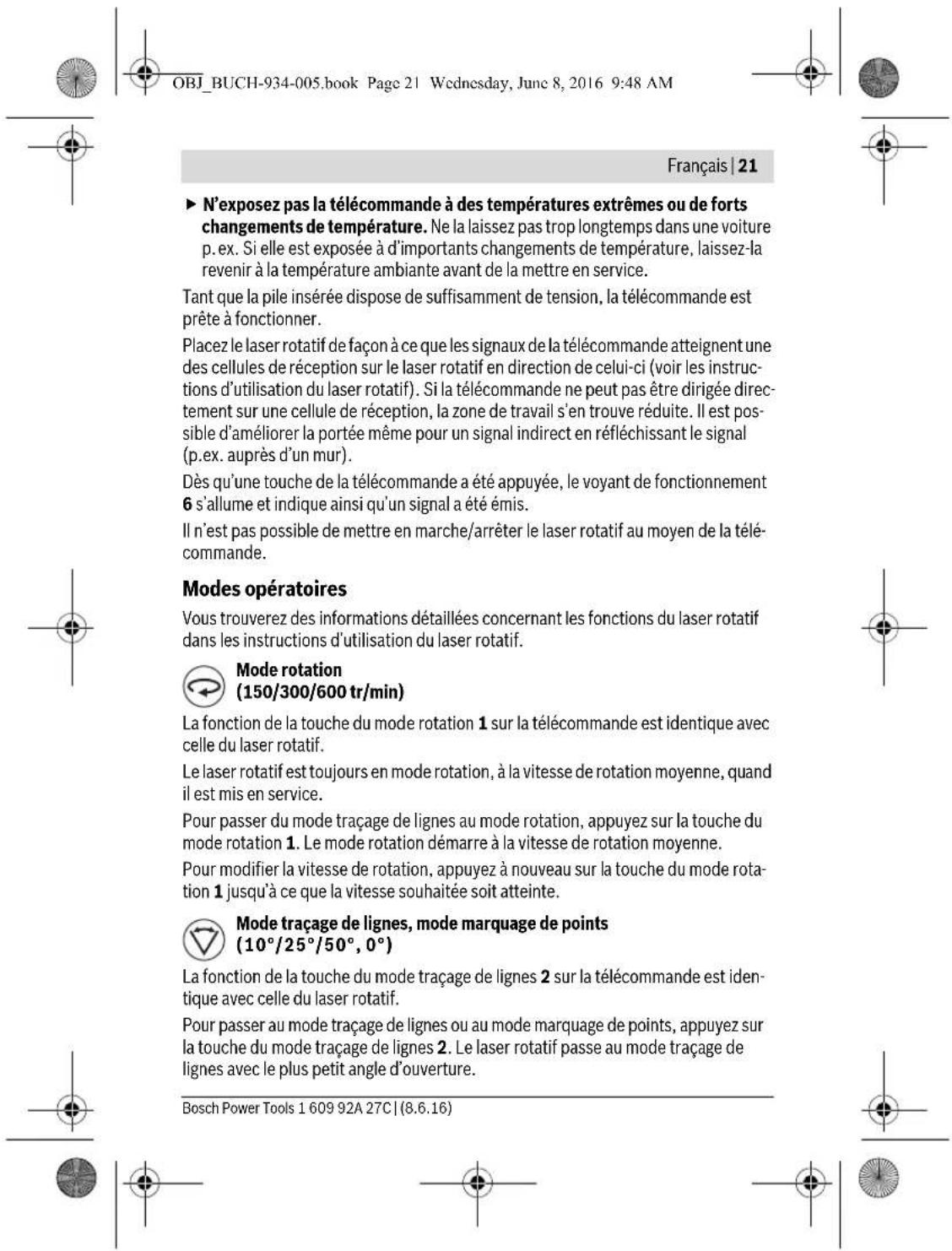

Français | 21
N'exposez pas la télécommande à des températures extrêmes ou de forts changements de température. Ne la laissez pas trop longtemps dans une voiture p. ex. Si elle est exposée à d'importants changements de température, laissez-la revenir à la température ambiante avant de la mettre en service.
Tant que la pile insérée dispose de suffisamment de tension, la télécommande est prête à fonctionner.
Placez le laser rotatif de façon à ce que les signaux de la télécommande atteignent une des cellules de réception sur le laser rotatif en direction de celui-ci (voir les instructions d'utilisation du laser rotatif). Si la télécommande ne peut pas être dirigée directement sur une cellule de réception, la zone de travail s'en trouve réduite. Il est possible d'améliorer la portée même pour un signal indirect en réfléchissant le signal (p.ex. auprès d'un mur).
Dès qu'une touche de la télécommande a été appuyée, le voyant de fonctionnement 6 s'allume et indique ainsi qu'un signal a été émis.
Il n'est pas possible de mettre en marche/arrêter le laser rotatif au moyen de la télécommande.
Modes opératoires
Vous trouverez des informations détaillées concernant les fonctions du laser rotatif dans les instructions d'utilisation du laser rotatif.
Mode rotation
(150/300/600 tr/min)
La fonction de la touche du mode rotation 1 sur la télécommande est identique avec celle du laser rotatif.
Le laser rotatif est toujours en mode rotation, à la vitesse de rotation moyenne, quand il est mis en service.
Pour passer du mode traçage de lignes au mode rotation, appuyez sur la touche du mode rotation 1. Le mode rotation démarre à la vitesse de rotation moyenne.
Pour modifier la vitesse de rotation, appuyez à nouveau sur la touche du mode rotation 1 jusqu'à ce que la vitesse souhaitée soit atteinte.
Mode traçage de lignes, mode marquage de points
(10°/25°/50°, 0°)
La fonction de la touche du mode traçage de lignes 2 sur la télécommande est identique avec celle du laser rotatif.
Pour passer au mode traçage de lignes ou au mode marquage de points, appuyez sur la touche du mode traçage de lignes 2. Le laser rotatif passe au mode traçage de lignes avec le plus petit angle d'ouverture.
Bosch Power Tools 1 609 92A 27C | (8.6.16)
Pour modifier l'angle d'ouverture, appuyez sur la touche du mode traçage de lignes 2. L'angle d'ouverture est agrandi en deux étapes, en même temps la vitesse de rotation est augmentée à chaque étape. Si l'on appuie sur la touche du mode traçage de lignes 2 une troisième fois, le laser rotatif passe en mode marquage de points après une courte durée de postoscillation. Appuyer à nouveau sur la touche 2 remet l'appareil en mode traçage de lignes avec le plus petit angle d'ouverture.
Note : En raison de l'inertie, le laser peut dépasser légèrement les points extrêmes de la ligne laser.
Rotation de la ligne laser/du point laser ou du plan de rotation (voir figure A)
Une rotation de la ligne laser/du point laser ou du plan de rotation n'est possible qu'au moyen de la télécommande.
Lorsque le laser rotatif est en position horizontale, il est possible de positionner la ligne laser (en mode traçage de lignes) ou le point laser (en mode marquage de points) à l'intérieur du plan de rotation du laser. Une rotation de 360° est possible.
Pour une rotation dans le sens horaire, appuyez sur la touche 4, pour une rotation dans le sens anti-horaire, appuyez sur la touche 5. En mode rotation, appuyer sur les touches n'a aucun effet.
Lorsque le laser rotatif est en position verticale, il est possible de tourner le point laser, la ligne laser ou le plan de rotation autour de l'axe verticale. La rotation n'est possible qu'à l'intérieur de la plage de nivellement automatique (5° vers la gauche ou vers la droite).
Pour une rotation vers la droite, appuyez sur la touche 4, pour une rotation vers la gauche, appuyez sur la touche 5.
Reset fonction d'avertissement de choc
Le laser rotatif dispose d'une fonction d'avertissement de choc empêchant, en cas de modifications de position ou de secousses du laser rotatif, ou en cas de vibrations, le nivellement sur une hauteur modifiée, évitant ainsi des erreurs de hauteur.
La mise en marche ou l'arrêt de la fonction d'avertissement de choc n'est possible que sur le laser rotatif. Une fois que la fonction d'avertissement de choc a été déclenchée, elle peut être redémarrée au moyen de la télécommande.
Après le déclenchement de la fonction d'avertissement de choc, la rotation du laser est arrêtée sur le laser rotatif, le laser se met à clignoter, l'affichage de nivellement s'éteint et l'affichage de l'avertissement de chos clignote rouge. Le mode de service actuel est mémorisé.
1609 92A 27C | (8.6.16) Bosch Power Tools

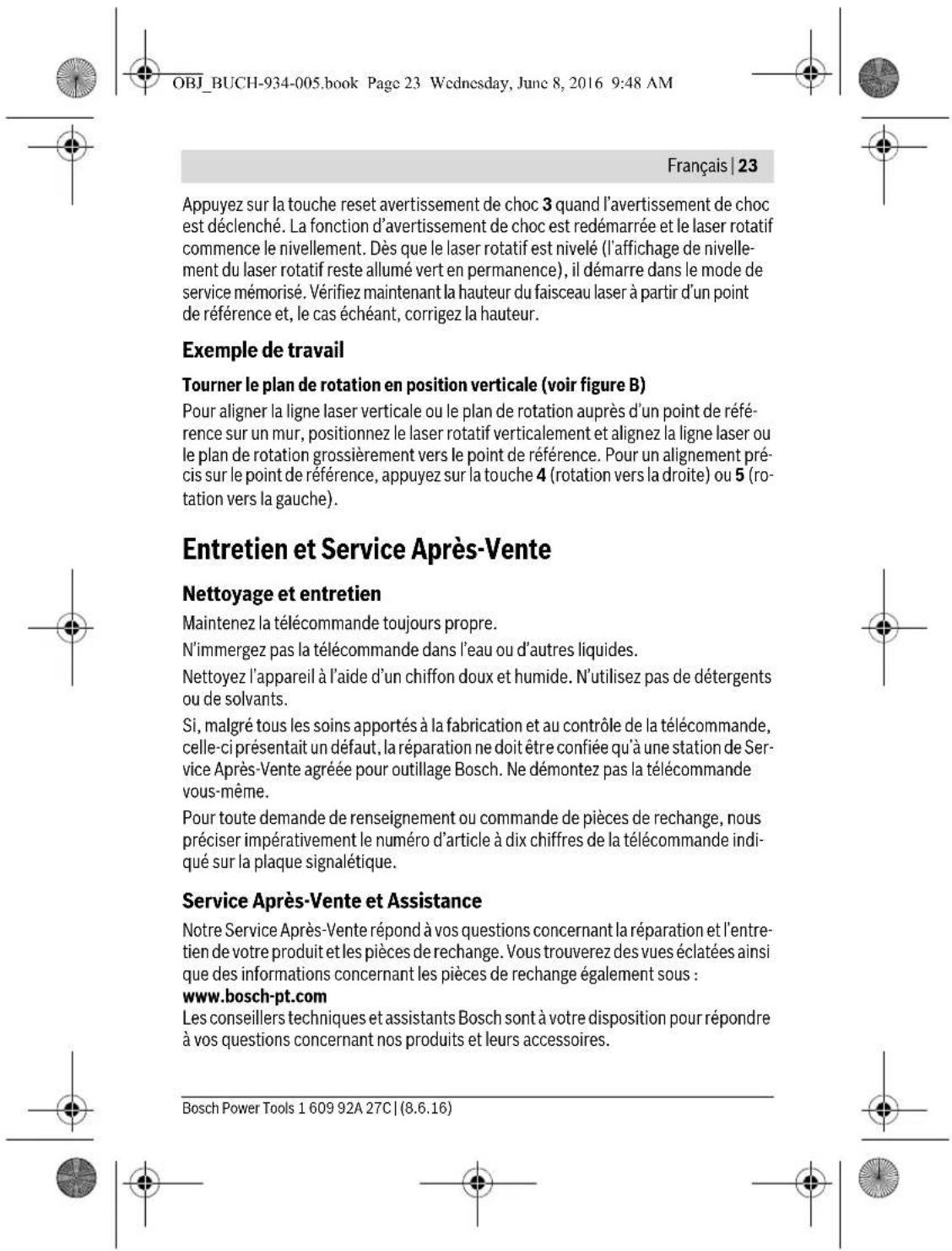

Français | 23
Appuyez sur la touche reset avertissement de choc 3 quand l'avertissement de choc est déclenché. La fonction d'avertissement de choc est redémarrée et le laser rotatif commence le nivellement. Dès que le laser rotatif est nivelé (l'affichage de nivellement du laser rotatif reste allumé vert en permanence), il démarre dans le mode de service mémorisé. Vérifiez maintenant la hauteur du faisceau laser à partir d'un point de référence et, le cas échéant, corrigez la hauteur.
Exemple de travail
Tourner le plan de rotation en position verticale (voir figure B)
Pour aligner la ligne laser verticale ou le plan de rotation auprès d'un point de référence sur un mur, positionnez le laser rotatif verticalement et alignez la ligne laser ou le plan de rotation grossièrement vers le point de référence. Pour un alignement précis sur le point de référence, appuyez sur la touche 4 (rotation vers la droite) ou 5 (rotation vers la gauche).
Entretien et Service Après-Vente
Nettoyage et entretien
Maintenez la télécommande toujours propre.
N'immergez pas la télécommande dans l'eau ou d'autres liquides.
Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.
Si, malgré tous les soins apportés à la fabrication et au contrôle de la télécommande, celle-ci présentait un défaut, la réparation ne doit être confiée qu'à une station de Service Après-Vente agréée pour outillage Bosch. Ne démontez pas la télécommande vous-même.
Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d'article à dix chiffres de la télécommande indiqué sur la plaque signalétique.
Service Après-Vente et Assistance
Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Bosch Power Tools 1 609 92A 27C | (8.6.16)
Seulement pour les pays de l'Union Européenne :
Conformément à la directive européenne 2012/19/UE, les équipements électriques dont on ne peut plus se servir, et conformément à la directive européenne 2006/66/CE, les accus/piles usés ou défectueux doivent être isolés et suivre une voie de recyclage appropriée.
Les batteries/piles dont on ne peut plus se servir peuvent être déposées directement
auprès de:
Suisse
Batrec AG
3752 Wimmis BE
Sous réserve de modifications.
