RC 1 Professional - Kaukosäädin BOSCH - Ilmainen käyttöohje ja opas

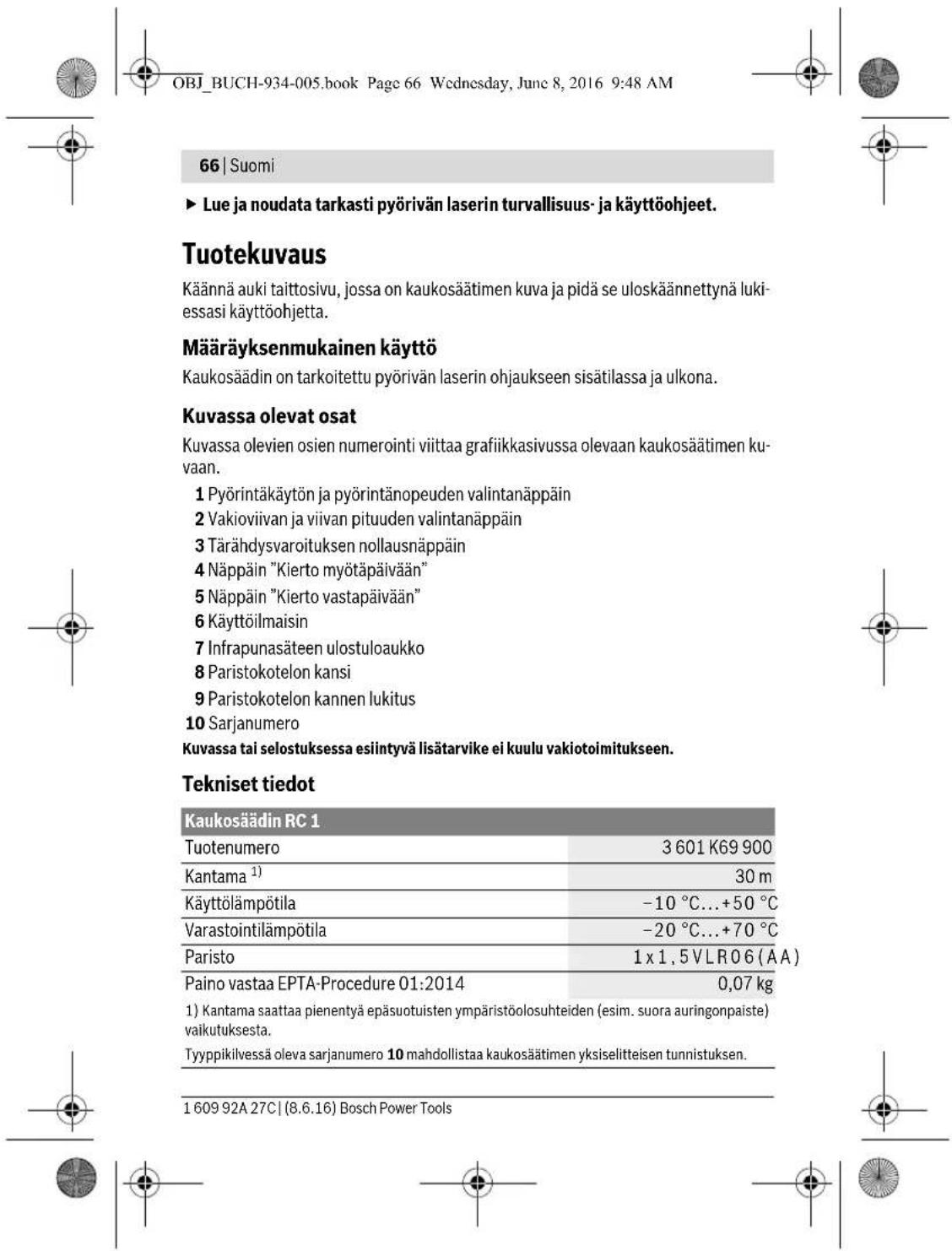

Tuotetyyppi	Infrapunakaukosäädin pyörivälle laserille
Merkki	Bosch
Malli	RC 1 Professional
Tuotenumero	3 601 K69 900
Kantama	30 m
Paino (EPTA-menettely 01:2014 mukaan)	0,07 kg
Virtalähde	1 alkaliparisto 1,5 V LR06 (AA)
Käyttölämpötila	-10 °C – +50 °C
Varastointilämpötila	-20 °C – +70 °C
Päätoiminnot	Pyörintätila (150/300/600 rpm), viivapiirtotila (10°/25°/50°, 0°), myötä-/vastapäivään pyörintä, iskuvaroitus ja nollaus
Ohjauselimet	Pyörintätila-, piirtotila-, varoitus-, myötäpäivä-, vastapäiväpainikkeet ja käyttömerkkivalo
Käyttötarkoitus	Pyörivien laserien ohjaus sisällä ja ulkona
Huolto ja puhdistus	Pehmeä kostea liina, ei pesuaineita tai liuottimia, älä upota veteen
Turvallisuus	Älä käytä räjähdysvaarallisessa ympäristössä, korjaus valtuutetun henkilöstön toimesta alkuperäisosilla
Varaosat	Saatavissa osoitteesta www.bosch-pt.com, ilmoita tuotenumero
Takuu ja huolto	Valtuutettu Bosch-huoltopalvelu

Usein kysytyt kysymykset - RC 1 Professional BOSCH

Kuinka RC 1 -kaukosäädin käynnistetään?

Kaukosäädin käynnistyy automaattisesti, kun patteri asetetaan paikalleen. Siinä ei ole virtakytkintä. Paina jotakin painiketta lähettääksesi signaalin, merkkivalo syttyy.

Mitä paristoa käyttää?

Käytä alkalimangaani-paristoa 1,5 V LR06 (AA). Aseta se paristolokeroon osoitetun napaisuuden mukaisesti.

Mikä on kaukosäätimen kantama?

Kantama on 30 m normaaliolosuhteissa. Se voi lyhentyä suorassa auringonvalossa tai esteiden vuoksi.

Kuinka kaukosäädin puhdistetaan?

Puhdista se pehmeällä kostealla liinalla. Älä käytä pesuaineita tai liuottimia. Älä upota sitä veteen.

Voinko käyttää kaukosäädintä räjähdysvaarallisessa ympäristössä?

Ei. Älä käytä sitä syttyvien nesteiden, kaasujen tai pölyjen läheisyydessä, koska se voi tuottaa kipinöitä.

Kuinka paristo vaihdetaan?

Paina lukituslaitetta (9) avataksesi paristolokeron kannen (8). Vaihda paristo napaisuuden mukaisesti. Sulje kansi.

Mitä tehdä, jos kaukosäädin ei enää toimi?

Tarkista paristo ja sen suunta. Jos ongelma jatkuu, ota yhteys valtuutettuun Bosch-huoltopalveluun. Älä pura laitetta itse.

Kuinka iskuvaroitus nollataan?

Paina iskuvaroituspainiketta (3) laukeamisen jälkeen. Pyörivä laser tasoittuu uudelleen ja jatkaa tallennettua tilaa.

Voinko käyttää kaukosäädintä laserin päälle/pois kytkemiseen?

Ei, pyörivän laserin päälle/pois kytkeminen tapahtuu vain laitteesta itsestään. Kaukosäädin mahdollistaa tilojen ja pyörinnän vaihtamisen.

Mistä sarjanumero löytyy?

Sarjanumero (10) on kaukosäätimen tyyppikilvessä. Sitä tarvitaan varaosatilauksissa.

KÄYTTÖOHJE RC 1 Professional BOSCH

fi Alkuperäiset ohjeet

el Prwtótno obnyiów хрňaŋc

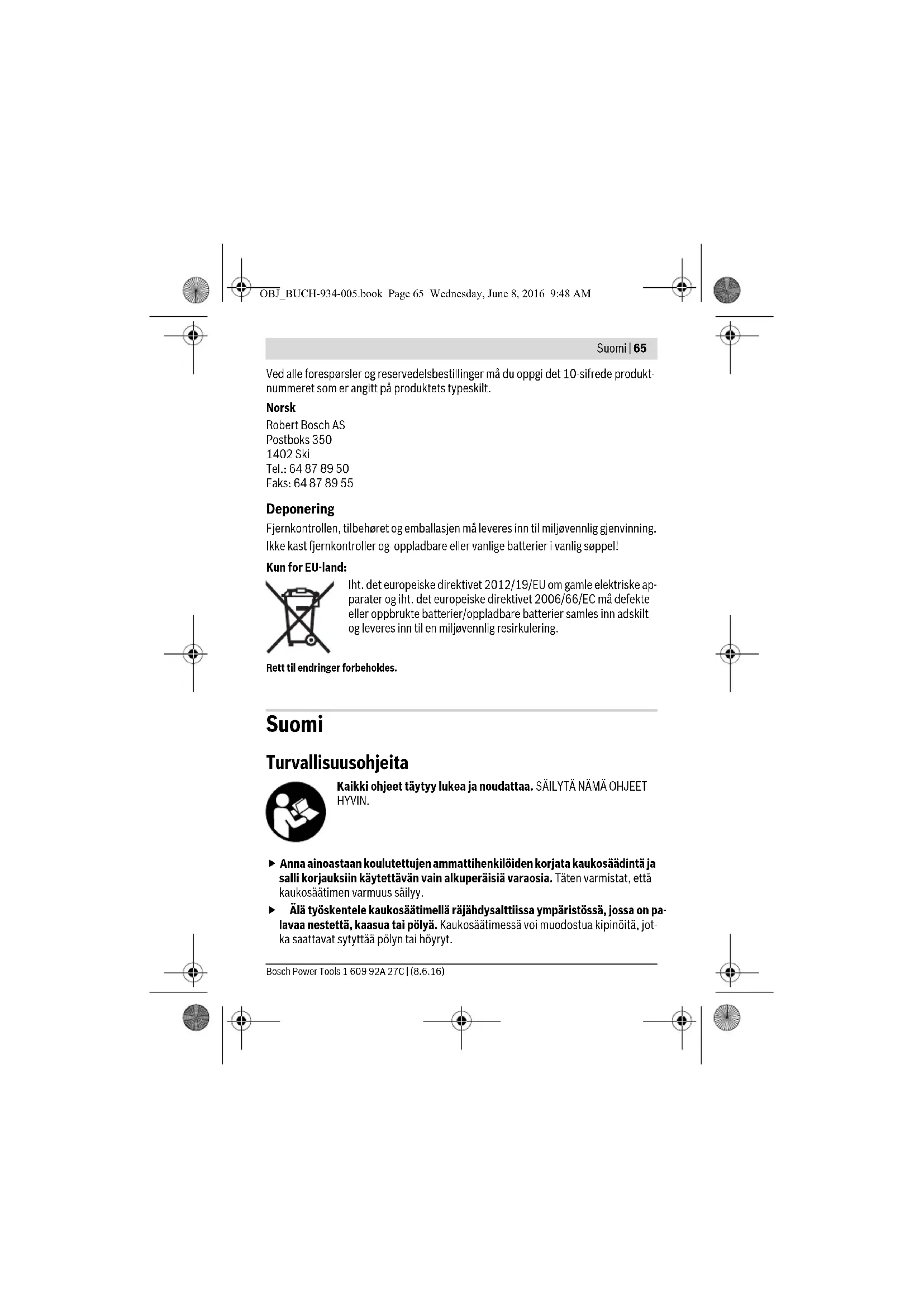

Kaikki ohjeet täytyy lukea ja noudattaa. SÄILYTÄ NÄMÄ OHJEET HYVIN.

Anna ainoastaan koulutettujen ammattihenkilöiden korjata kaukosäädintä ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että kaukosäätimen varmuus säilyy.

- Älä työskentele kaukosäätimellä räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Kaukosäätimessä voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Paristojen asennus/vaihto

Kaukosäätimen voimanlähteenä suosittelemme käyttämään alkali-mangaani-paristo- ja.

Avaa paristokotelon kansi 8 painamalla lukitusta 9 nuolen suuntaan ja poistamalla paristokotelon kansi. Asenna toimitukseen kuuluva paristo. Tarkista oikea napaisuus paristokotelon sisällä olevasta kuvasta.

▶ Poista paristot kaukosäätimestä, ellet käytä sitä pitkään aikaan. Paristo saattaa hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Käyttö

Käyttöönotto

Suojaa kaukosäädin kosteudelta ja suoralta auringonvalolta.
- Älä aseta kaukosäädintä alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä makaamaan pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen kaukosäätimen lämpötilan tasaantua, ennen kuin käytät sitä.

Kaukosäädin on toimintavalmis niin kauan, kuin laitteen paristossa on riittävä jännite. Pystytä pyörivä laser niin, että kaukosäätimen signaali suoraan saavuttaa yhden pyörivän laserin vastaanottolinssiin (katso pyörivän laserin käyttöohje). Jos kaukosäädintä ei pysty suuntaamaan suoraan vastaanottolinssiin, kantama pienenee. Signaalin heijastusten avulla (esim. seinistä) saattaa kantama parantua myös epäsuoralla signaalilla.

Kaukosäätimen painikkeen painamisen jälkeen osoittaa käyttöilmaisimen 6 syttyminen, että laitteesta lähtee signaali.

Pyörivän laserin käynnistys tai pysäytys kaukosäätimen avulla ei ole mahdollista.

Käyttömuodot

Perusteelliset tiedot pyörivän laserin toiminnoista löydät pyörivän laserin käyttöohjeesta.

Pyörintäkäyttö (150/300/600 min ^-1 )

Pyörintäkäyttönäppäimen 1 toiminta kaukosäätimessä on sama kuin pyörivässä laserissa.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Pyörivä laser on jokaisen käynnistyksen jälkeen pyörintäkäytössä keskisuurella pyörintänopeudella.

Vaihda vakioviivakäytöstä pyörintäkäyttöön painamalla pyörintäkäytön näppäintä 1. Pyörintäkäyttö käynnistyy keskisuurella pyörintänopeudella.

Muutat pyörintänopeuden painamalla pyörintäkäytön näppäintä 1 uudelleen, kunnes saavutat halutun pyörintänopeuden.

Linjakäyttö, pistekäyttö

(10°/25°/50°, 0°)

Linjakäyttönäppäimen 2 toiminta kaukosäätimessä on sama kuin pyörivässä laserissa.

Vaihda linjakäyttöön tai pistekäyttöön painamalla linjakäyttönäppäintä 2. Pyörivä laser vaihtaa linjakäyttöön pienintä avautumiskulmaa käyttäen.

Muuta avautumiskulmaa painamalla linjakäyttönäppäintä 2. Avautumiskulma suurenee kahdessa portaassa, samanaikaisesti myös pyörintänopeus kasvaa joka portaassa. Kun painat linjakäyttönäppäintä 2 kolmannen kerran, pyörivä laser vaihtaa lyhyen jälkiheilunnan jälkeen pistekäyttöön. Näppäimen 2 uusi painallus vie takaisin linjakäyttöön pienimmällä avautumiskulmalla.

Huomio: Jatkuvuudesta johtuen saattaa laser heilahtaa hieman asetettujen päätepisteiden yli.

Laserlinjan/laserpisteen tai pyörintätason kiertäminen (katso kuva A)

Laserlinjan/laserpisteen tai pyörintätason kiertäminen on mahdollista vain kaukosää-timellä.

Pyörivän laserin ollessa vaaka-asennossa voidaan kohdistaa laserlinjan (linjakäytössä) tai laserpisteen (pistekäytössä) laserin pyörintätason puitteissa. Kierto on mahdollinen 360°.

Paina myötäpäivään kiertoa varten näppäintä 4, vastapäivään kiertoa varten näppäintä 5. Pyörintäkäytössä ei näppäimen painalluksella ole vaikutusta.

Pyörivä laser ollessa pystyasennossa voit kiertää laserpisteen, vakioviivan tai pyörintätason pystysuoran akselin ympäri. Kiertäminen on mahdollista vain itsevaaitusalueen (5° sisällä vasemmalle tai oikealle).

Paina oikealle kiertoa varten näppäintä 4, vasemmalle kiertoa varten näppäintä 5.

1 609 92A 27C | (8.6.16) Bosch Power Tools

Tärähdysvaroitustoiminnon nollaus

Pyörivässa laserissa on tärähdysvaroitustoiminta, joka pyörivän laserin asennon muutoksien tai tärähdysten jälkeen tahi alustan värähtäessä estää vaaituksen muuttuneelle korkeudelle ja siitä syntyvän korkeusvirheen.

Tärähdysvaroitustoiminnon kytkeminen päälle ja pois päältä on mahdollista vain pyörivässä laserissa. Jos tärähdysvaroitustoiminto on lauennut, voidaan se aktivoida uudelleen kaukosäätimen avulla.

Kun tärähdysvaroitustoiminto on lauennut pysähtyy pyörivän laserin pyörintä, laser vilkkuu, vaaitusnäyttö sammuu ja tärähdysvaroitusnäyttö vilkkuu punaisena. Kyseessä oleva käyttömuoto tallennetaan.

Paina tärähdysvaroituksen nollausnäppäintä 3, kun tärähdysvaroitin on lauennut. Tärähdysvaroitustoiminta käynnistyy uudelleen ja pyörivän laser aloittaa vaaituksen. Heti, kun pyörivä laser on vaattunut, (pyörivän laserin vaaitusnäyttö palaa pysyvästi vihreänä), se käynnistyy tallennetussa käyttömuodossa. Tarkista lasersäteen korkeus vertailupisteessä, ja korjaa korkeutta tarvittaessa.

Työesimerkkejä

Pyörintätason kiertäminen pystyasennossa (katso kuva B)

Suuntaa pystysuora laserlinja tai pyörintätaso seinässä olevaan vertailupisteseen, asettamalla pyörivä laser pystyasentoon ja suuntaamalla laserlinja tai pyörintätaso karkeasti vertailupisteseen. Suuntaa tarkasti vertailupisteseen painamalla näppäintä 4 (kierto oikealle) tai 5 (kierto vasemmalle).

Hoito ja huolto

Huolto ja puhdistus

Pidä aina kaukosäädin puhtaana.

Älä upota kaukosäädin veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia. Jos kaukosäätimessä, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch huollon tehtäväksi. Älä itse avaa kaukosäädintä.

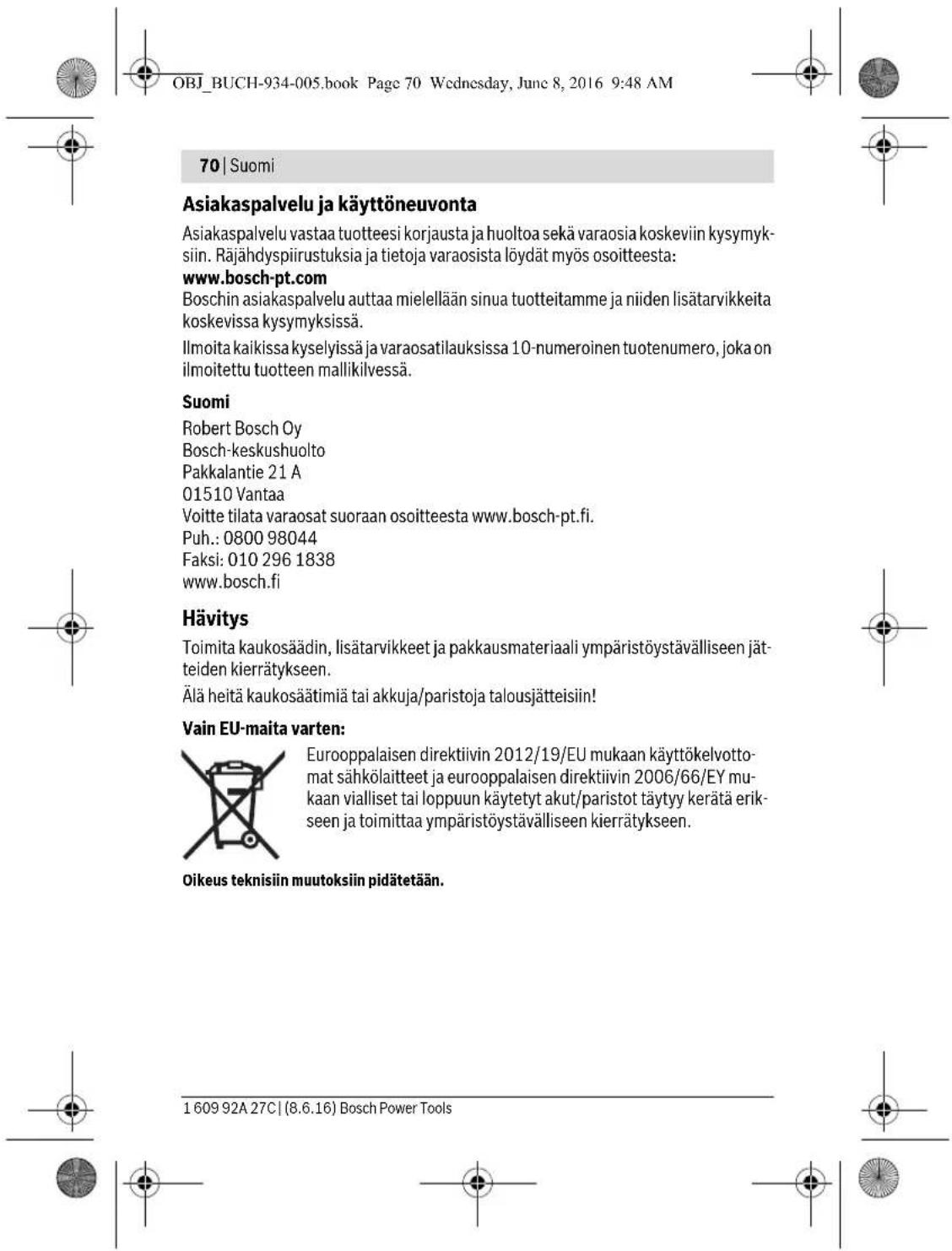

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy kaukosäätimen tyyppikilvestä.

Bosch Power Tools 1 609 92A 27C | (8.6.16)
