ПОСІБНИК КОРИСТУВАЧА RC 1 Professional BOSCH

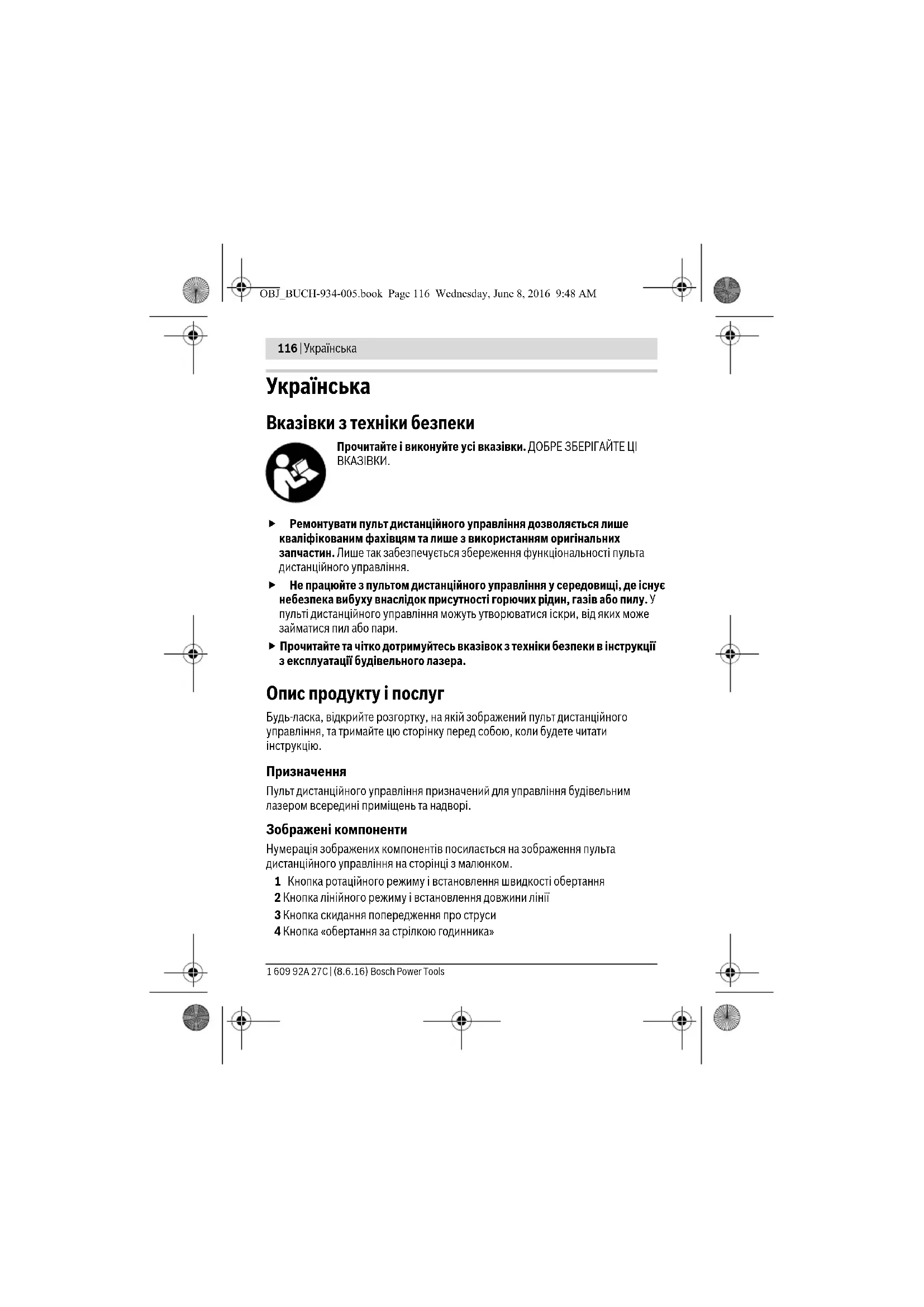

Вказівки з техніки безпеки Прочитайте і виконуйте усі вказівки. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ

Ремонтувати пульт дистанційного управління дозволяється лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Лише так забезпечується збереження функціональності пульта дистанційного управління. Не працюйте з пультом дистанційного управління у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У пульті дистанційного управління можуть утворюватися іскри, від яких може займатися пил або пари. Прочитайте та чітко дотримуйтесь вказівок з техніки безпеки в інструкції з експлуатації будівельного лазера. Опис продукту і послуг Будь-ласка, відкрийте розгортку, на якій зображений пульт дистанційного управління, та тримайте цю сторінку перед собою, коли будете читати інструкцію. Призначення Пульт дистанційного управління призначений для управління будівельним лазером всередині приміщень та надворі. Зображені компоненти Нумерація зображених компонентів посилається на зображення пульта дистанційного управління на сторінці з малюнком. 1 Кнопка ротаційного режиму і встановлення швидкості обертання 2 Кнопка лінійного режиму і встановлення довжини лінії 3 Кнопка скидання попередження про струси 4 Кнопка «обертання за стрілкою годинника» OBJ_BUCH-934-005.book Page 116 Wednesday, June 8, 2016 9:48 AMУкраїнська | 117 Bosch Power Tools 1 609 92A 27C | (8.6.16) 5 Кнопка «обертання проти стрілки годинника» 6 Індикатор режиму роботи 7 Вихідний отвір для інфрачервоного променя 8 Кришка секції для батарейок 9 Фіксатор секції для батарейок 10 Серійний номер Зображене чи описане приладдя не належить до стандартного обсягу поставки. Технічні дані

Встромляння/заміна батареї У пульті дистанційного управління рекомендується використовувати виключно лужно-марганцеві батареї. Щоб відкрити кришку секції для батарейок 8, натисніть на фіксатор 9 в напрямку стрілки і підніміть кришку секції для батарейок угору. Встроміть додану батарею. Зважайте при цьому на правильну полюсність, як це показано у секції для

Виймайте батарейку, якщо Ви тривалий час не будете користуватися пультом дистанційного управління. При тривалому зберіганні батарея може кородувати і саморозряджатися. Пульт дистанційного управління RC 1 Товарний номер 3 601 K69 900 Робочий діапазон

30 м Робоча температура –10 °C...+50 °C Температура зберігання –20 °C...+70 °C

1x1,5ВLR06(AA) Вага відповідно до EPTA-Procedure 01:2014 0,07 кг

1) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні

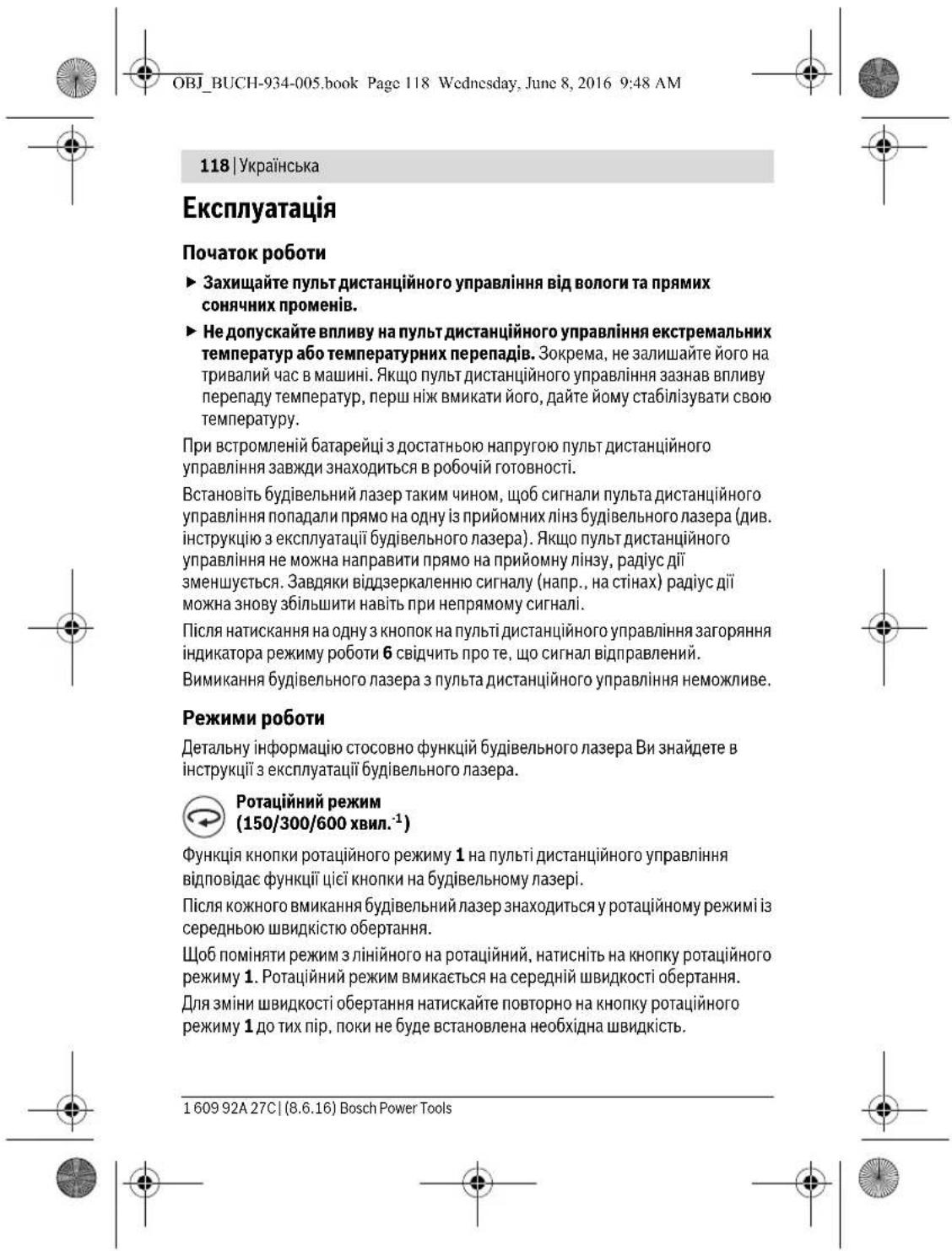

промені).Для точної ідентифікації Вашого пульта дистанційного управління на заводській табличці позначений серійний номер 10. OBJ_BUCH-934-005.book Page 117 Wednesday, June 8, 2016 9:48 AM118 | Українська 1 609 92A 27C | (8.6.16) Bosch Power Tools Експлуатація Початок роботи Захищайте пульт дистанційного управління від вологи та прямих сонячних променів. Не допускайте впливу на пульт дистанційного управління екстремальних температур або температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо пульт дистанційного управління зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. При встромленій батарейці з достатньою напругою пульт дистанційного управління завжди знаходиться в робочій готовності. Встановіть будівельний лазер таким чином, щоб сигнали пульта дистанційного управління попадали прямо на одну із прийомних лінз будівельного лазера (див. інструкцію з експлуатації будівельного лазера). Якщо пульт дистанційного управління не можна направити прямо на прийомну лінзу, радіус дії зменшується. Завдяки віддзеркаленню сигналу (напр., на стінах) радіус дії можна знову збільшити навіть при непрямому сигналі. Після натискання на одну з кнопок на пульті дистанційного управління загоряння індикатора режиму роботи 6 свідчить про те, що сигнал відправлений. Вимикання будівельного лазера з пульта дистанційного управління неможливе. Режими роботи Детальну інформацію стосовно функцій будівельного лазера Ви знайдете в інструкції з експлуатації будівельного лазера. Ротаційний режим (150/300/600 хвил.

Функція кнопки ротаційного режиму 1 на пульті дистанційного управління відповідає функції цієї кнопки на будівельному лазері. Після кожного вмикання будівельний лазер знаходиться у ротаційному режимі із середньою швидкістю обертання. Щоб поміняти режим з лінійного на ротаційний, натисніть на кнопку ротаційного режиму 1. Ротаційний режим вмикається на середній швидкості обертання. Для зміни швидкості обертання натискайте повторно на кнопку ротаційного режиму 1 до тих пір, поки не буде встановлена необхідна швидкість. OBJ_BUCH-934-005.book Page 118 Wednesday, June 8, 2016 9:48 AMУкраїнська | 119 Bosch Power Tools 1 609 92A 27C | (8.6.16) Лінійний режим, точковий режим (10°/25°/50°, 0°) Функція кнопки лінійного режиму 2 на пульті дистанційного управління відповідає функції цієї кнопки на будівельному лазері. Щоб перейти в лінійний або точковий режим, натисніть на кнопку лінійного режиму 2. Будівельний лазер перемикається в лінійний режим з найменшим кутом отвору. Щоб поміняти кут отвору, натисніть на кнопку лінійного режиму 2. Кут отвору збільшується у два ступені, одночасно з кожним ступенем збільшується швидкість обертання. При натисканні на кнопку лінійного режиму 2 втретє будівельний лазер після короткого тремтіння променя перемикається в точковий режим. Якщо ще раз натиснути на кнопку 2, прилад повертається в лінійний режим з найменшим кутом отвору. Вказівка: В результаті інертності лазер може злегка виходити за кінцеві точки лазерної лінії. Повертання лазерної лінії/лазерної точки або площини обертання (див. мал. A) Повертати лазерну лінію/лазерну точку або площини обертання можна лише за допомогою пульта дистанційного управління. В горизонтальному положенні будівельного лазера Ви можете розміщувати лазерну лінію (в лінійному режимі) або лазерну точку (в точковому режимі) в площині обертання лазера. Можливе повертання на 360°. Для повертання за стрілкою годинника натисніть на кнопку 4, для повертання проти стрілки годинника – на кнопку 5. В ротаційному режимі ці кнопки не діють. У вертикальному положенні будівельного лазера Ви можете повертати лазерну точку, лазерну лінію або площину обертання навколо вертикальної осі. Повертання можливе лише в межах діапазону автоматичного нівелювання (5° ліворуч або праворуч). Для повертання праворуч натисніть на кнопку 4, для повертання ліворуч – кнопку 5. Скидання функції попередження про струси Будівельний лазер обладнаний функцією попередження про струси, що не дозволяє здійснити автоматичне нівелювання на новій висоті і, таким чином, запобігає помилкам у висоті при зміні положення, струсах будівельного лазера та при вібраціях основи. OBJ_BUCH-934-005.book Page 119 Wednesday, June 8, 2016 9:48 AM120 | Українська 1 609 92A 27C | (8.6.16) Bosch Power Tools Вмикання та вимикання функції попередження про струси можливе лише на будівельному лазері. Якщо спрацювала функція попередження про струси, її можна перезапустити на пульті дистанційного управління. Після спрацювання функції попередження про струси обертання лазера зупиняється, лазер мигає, індикатор нівелювання затухає, а індикатор попередження про струси мигає червоним кольором. Прилад запам’ятовує актуальний режим роботи. При спрацюванні функції попередження про струси натисніть на кнопку скидання попередження про струси 3. Функція попередження про струси вмикається заново, і будівельний лазер розпочинає автоматичне нівелювання. Після закінчення нівелювання будівельного лазера (індикатор нівелювання на будівельному лазері постійно горить зеленим кольором) він починає працювати в збереженому режимі. Перевірте висоту лазерного променя у реперній точці та за необхідністю скоректуйте висоту. Приклад роботи Повертання площини обертання у вертикальному положенні (див. мал. B) Щоб вирівняти вертикальну лазерну лінію або площину обертання по реперній точці на стіні, установіть будівельний лазер у вертикальне положення та приблизно спрямуйте лазерну лінію або площину обертання на реперну точку. Для точного вирівнювання по реперній точці натисніть на кнопку 4 (обертання праворуч) або 5 (обертання ліворуч). Технічне обслуговування і сервіс Технічне обслуговування і очищення Завжди тримайте пульт дистанційного управління в чистоті. Не занурюйте пульт дистанційного управління у воду або інші рідини. Витирайте забруднення вологою м’якою ганчіркою. Не користуйтеся мийними засобами і розчинниками. Якщо незважаючи на ретельну процедуру виготовлення і випробування пульт дистанційного управління все-таки вийде з ладу, ремонт має виконувати лише авторизована сервісна майстерня для електроінструментів Bosch. Не відкривайте самостійно пульт дистанційного управління. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці пульта дистанційного управління. OBJ_BUCH-934-005.book Page 120 Wednesday, June 8, 2016 9:48 AMУкраїнська | 121 Bosch Power Tools 1 609 92A 27C | (8.6.16) Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

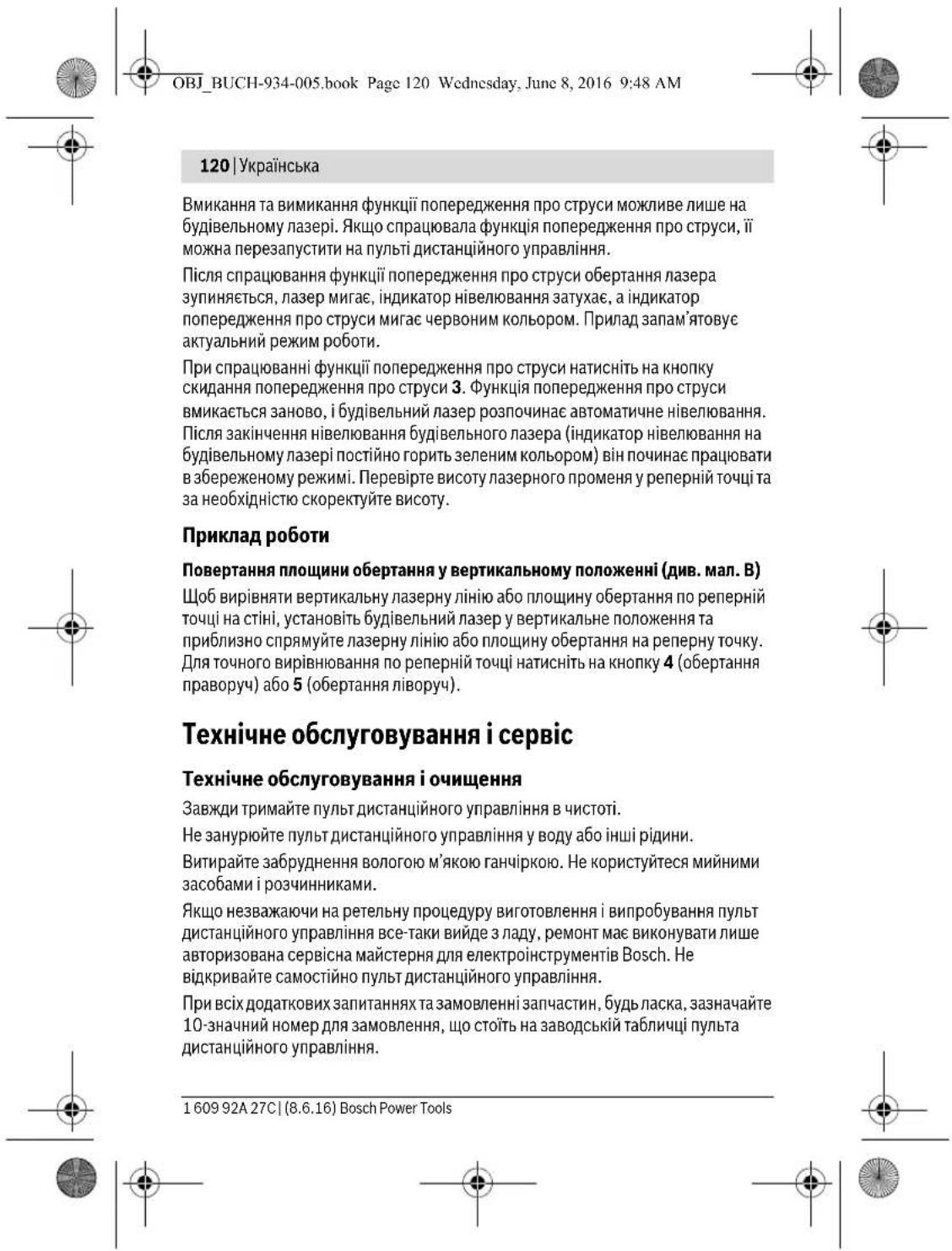

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: [phone] (багатоканальний) E-Mail: [e-mail] Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

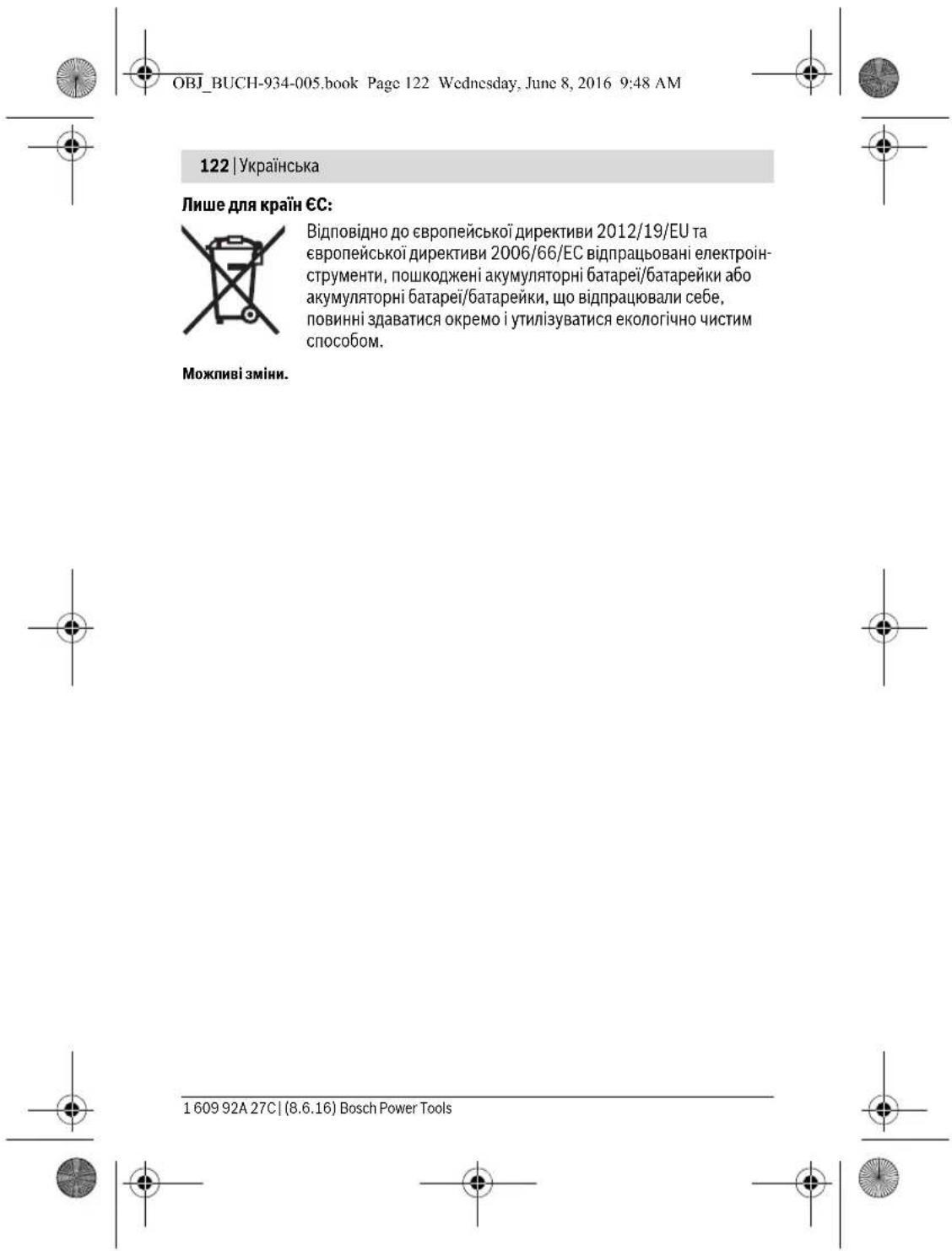

Пульт дистанційного управління, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте пульти дистанційного управління та акумуляторні батареї/батарейки в побутове сміття! OBJ_BUCH-934-005.book Page 121 Wednesday, June 8, 2016 9:48 AM122 | Українська 1 609 92A 27C | (8.6.16) Bosch Power Tools Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EС відпрацьовані електроін- струменти, пошкоджені акумуляторні батареї/батарейки або акумуляторні батареї/батарейки, що відпрацювали себе, повинні здаватися окремо і утилізуватися екологічно чистим
