LIETOŠANAS INSTRUKCIJA RC 1 Professional BOSCH

1) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums samazinās.

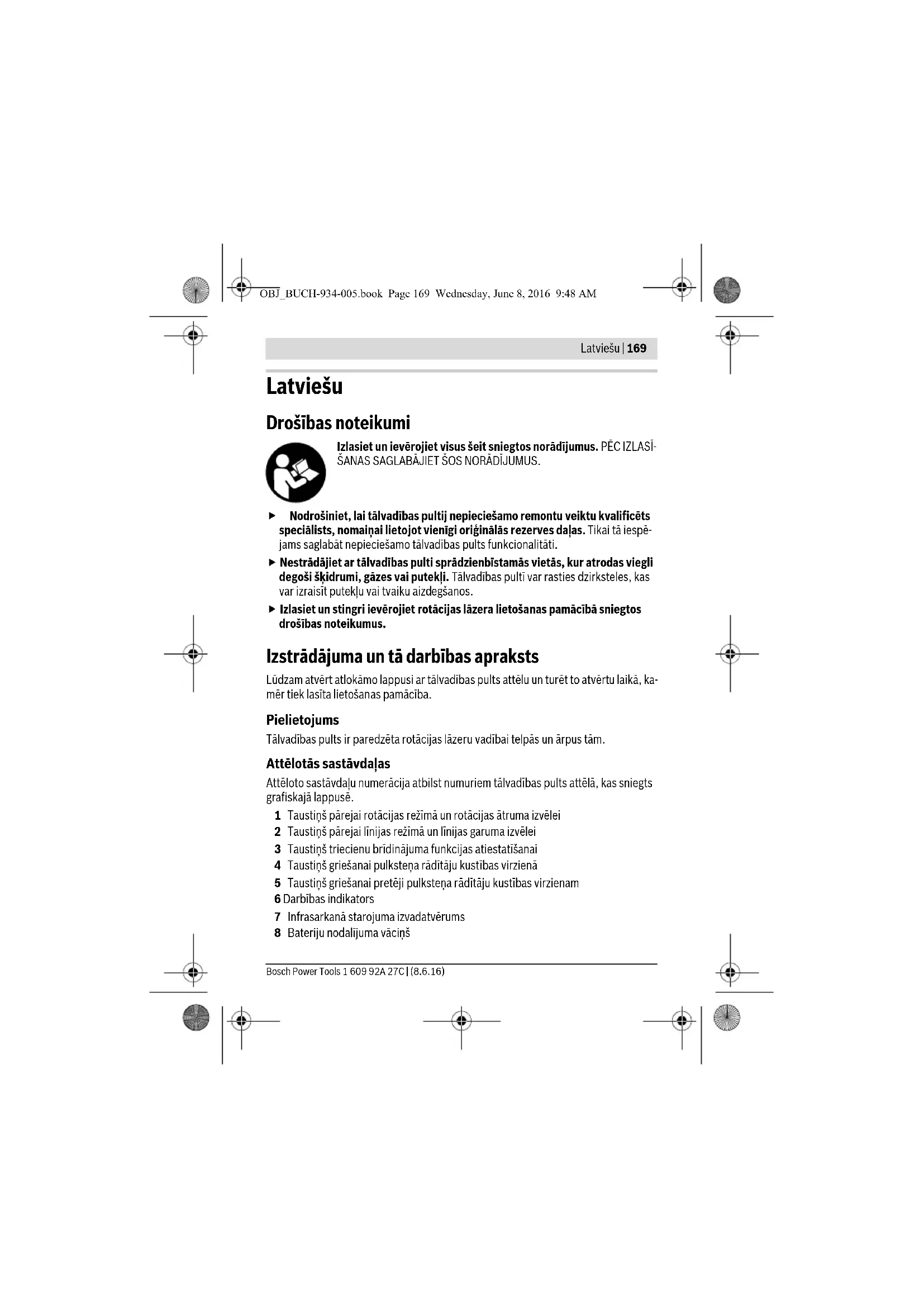

Tālvadības pults viennozīmīgai identifikācijai kalpo sērijas numurs 10 uz tās marķējuma plāksnītes. OBJ_BUCH-934-005.book Page 170 Wednesday, June 8, 2016 9:48 AMLatviešu | 171 Bosch Power Tools 1 609 92A 27C | (8.6.16) Novietojiet rotācijas lāzeru tā, lai tālvadības pults signāla starojums tiešā veidā nonāk- tu uz vienas no lāzera tālvadības signāla uztvērēja lēcām (par to lasiet rotācijas lāzera lietošanas pamācībā). Jā tālvadības pulti nav iespējams vērst tieši pret kādu no uztvē- rēja lēcām, samazinās tās darbības tālums. Taču signāla atstarošanās (piemēram, no sienām) ļauj palielināt tālvadības pults darbības tālumu arī tad, ja tā darbojas ar netie- šu signālu. Nospiežot kādu no tālvadības pults taustiņiem, iedegas darbības indikators 6, norā- dot, ka tiek pārraidīts attiecīgs tālvadības signāls. Ar tālvadības pults palīdzību nav iespējama rotācijas lāzera ieslēgšana un izslēgšana. Darba režīmi Sīkāka informācija par rotācijas lāzera funkcijām ir sniegta tā lietošanas pamācībā. Rotācijas režīms (150/300/600 min.

Funkcijas tālvadības pults taustiņam pārejai rotācijas režīmā 1 neatšķiras no šāda pa- ša taustiņa funkcijām uz rotācijas lāzera. Ik reizi pēc ieslēgšanas rotācijas lāzers pāriet rotācijas režīmā un darbojas ar vidēju stara rotācijas ātrumu. Lai no līnijas režīmā pārietu rotācijas režīmā, nospiediet taustiņu pārejai rotācijas re- žīmā 1. Pēc pārejas rotācijas režīmā lāzera stars pārvietojas ar vidēju ātrumu. Lai izmainītu lāzera stara rotācijas ātrumu, atkārtoti nospiediet taustiņu pārejai rotā- cijas režīmā 1, līdz tiek sasniegts vēlamais stara rotācijas ātrums. Līnijas režīms un punkta režīms (10°/25°/50°, 0°) Funkcijas tālvadības pults taustiņam pārejai taisnes režīmā 2 neatšķiras no šāda paša taustiņa funkcijām uz rotācijas lāzera. Lai pārietu taisnes vai punkta režīmā, nospiediet taustiņu pārejai taisnes režīmā 2. Pēc pārejas taisnes režīmā lāzera stars pārvietojas ar mazāko izvērses leņķi. Lai izmainītu l āzera stara izvērses leņķi, atkārtoti nospiediet taustiņu pārejai taisnes režīmā 2. Lāzera stara izvērses leņķi var palielināt divās pakāpēs, pie tam atbilstoši katrai izvērses leņķa pakāpei pieaug arī lāzera stara rotācijas ātrums. Nospiežot taus- tiņu pārejai taisnes režīmā 2 trešo reizi, rotācijas lāzers pēc īsas pēcsvārstību fāzes pāriet punkta režīmā. Vēlreiz nospiežot taustiņu 2, mērinstruments no jauna pāriet taisnes režīmā, darbojoties ar mazāko izvērses le ņķi. Piezīme. Inerces dēļ lāzera stara atrašanās vieta līnijas gala punktos var nedaudz drei- fēt. OBJ_BUCH-934-005.book Page 171 Wednesday, June 8, 2016 9:48 AM172 | Latviešu 1 609 92A 27C | (8.6.16) Bosch Power Tools Lāzera stara veidotās taisnes/punkta vai rotācijas plaknes pagrie- šana (attēls A) Lāzera stara veidotās taisnes/punkta vai rotācijas plaknes pagriešana ir iespējama vienīgi ar tālvadības pults palīdzību. Rotācijas lāzeram atrodoties horizontālā stāvoklī, lāzera stara veidoto taisni (taisnes režīmā) vai punktu (punkta režīmā) var pārvietot lāzera rotācijas plaknes ietvaros. Stara pagriešana ir iespējama 360° robežās. Lai lāzera staru pagrieztu pulksteņa rādītāju kustības virzienā, nospiediet taustiņu 4, bet, lai to pagrieztu pretēji pulksteņa rādītāju kustības virzienam, nospiediet taustiņu

5. Lāzeram darbojoties rotācijas režīmā, šo taustiņu nospiešana neiespaido tā darbī-

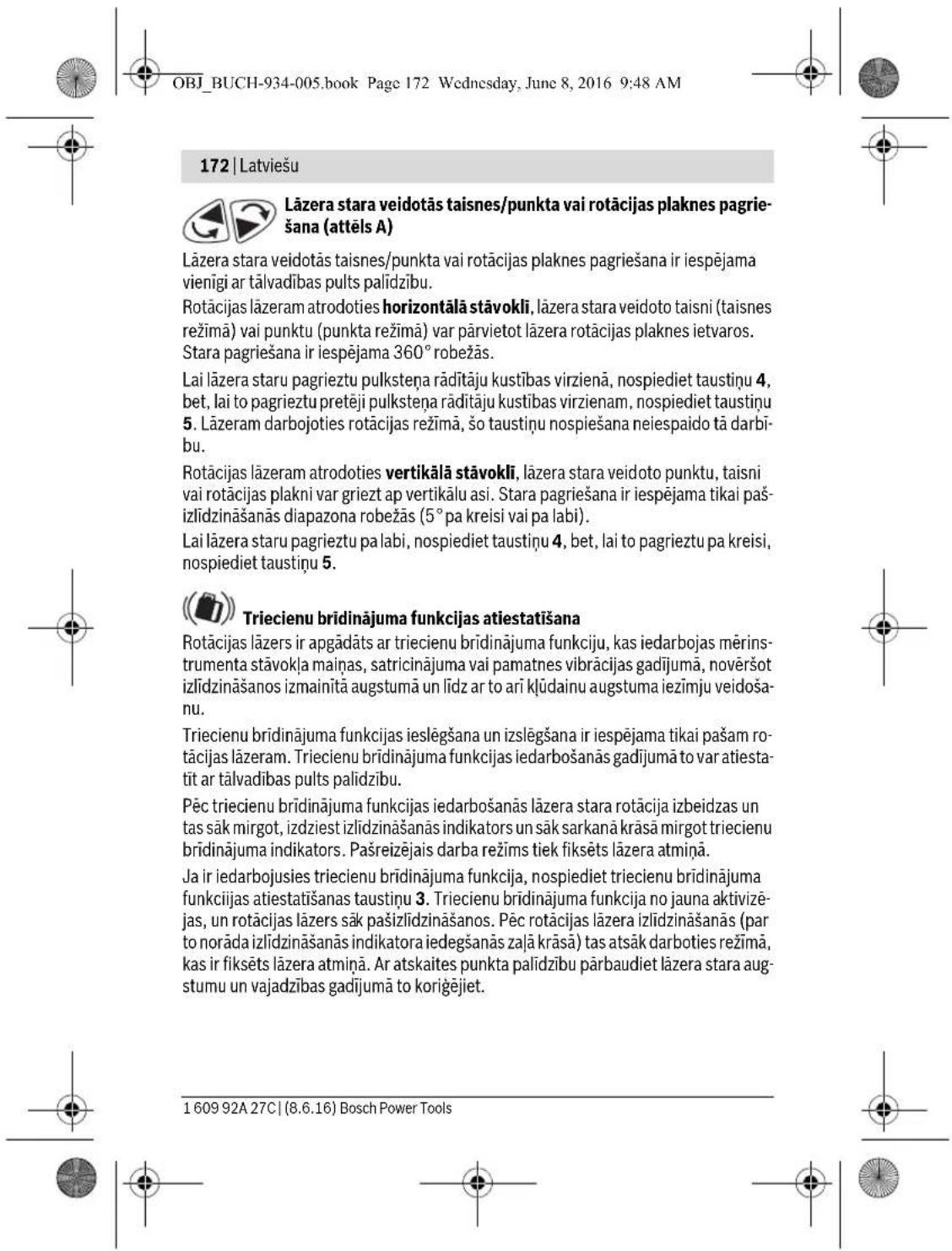

bu. Rotācijas lāzeram atrodoties vertikālā stāvoklī, lāzera stara veidoto punktu, taisni vai rotācijas plakni var griezt ap vertikālu asi. Stara pagriešana ir iespējama tikai paš- izlīdzināšanās diapazona robežās (5° pa kreisi vai pa labi). Lai lāzera staru pagrieztu pa labi, nospiediet taustiņu 4, bet, lai to pagrieztu pa kreisi, nospiediet taustiņu 5. Triecienu brīdinājuma funkcijas atiestatīšana Rotācijas lāzers ir apgādāts ar triecienu brīdinājuma funkciju, kas iedarbojas mērins- trumenta stāvokļa maiņas, satricinājuma vai pamatnes vibrācijas gadījumā, novēršot izlīdzināšanos izmainītā augstumā un līdz ar to arī kļūdainu augstuma iezīmju veidoša- nu. Triecienu brīdinājuma funkcijas ieslēgšana un izslēgšana ir iesp ējama tikai pašam ro- tācijas lāzeram. Triecienu brīdinājuma funkcijas iedarbošanās gadījumā to var atiesta- tīt ar tālvadības pults palīdzību. Pēc triecienu brīdinājuma funkcijas iedarbošanās lāzera stara rotācija izbeidzas un tas sāk mirgot, izdziest izlīdzināšanās indikators un sāk sarkanā krāsā mirgot triecienu brīdinājuma indikators. Pašreizējais darba režīms tiek fiksēts lāzera atmiņā. Ja ir iedarbojusies triecienu brīdinājuma funkcija, nospiediet triecienu brīdinājuma funkciijas atiestatīšanas taustiņu 3. Triecienu brīdinājuma funkcija no jauna aktivizē- jas, un rotācijas lāzers sā k pašizlīdzināšanos. Pēc rotācijas lāzera izlīdzināšanās (par to norāda izlīdzināšanās indikatora iedegšanās zaļā krāsā) tas atsāk darboties režīmā, kas ir fiksēts lāzera atmiņā. Ar atskaites punkta palīdzību pārbaudiet lāzera stara aug- stumu un vajadzības gadījumā to koriģējiet. OBJ_BUCH-934-005.book Page 172 Wednesday, June 8, 2016 9:48 AMLatviešu | 173 Bosch Power Tools 1 609 92A 27C | (8.6.16) Lietošanas piemērs Rotācijas plaknes pārvietošana, mērinstrumentam atrodoties vertikālā stāvoklī (attēls B) Lai lāzera stara veidotu vertikālu taisni vai rotācijas plakni savietotu ar kādu uz sienas atzīmētu atskaites punktu, novietojiet rotācijas lāzeru vertikālā stāvoklī un aptuveni savietojiet lāzera stara veidoto taisni vai rotācijas plakni uz šo atskaites punktu. Lai precīzi veiktu savietošanu ar atskaites punktu, nospiediet taustiņu 4 (griešana pa la- bi) vai 5 (griešana pa kreisi). Apkalpošana un apkope Apkalpošana un tīrīšana Uzturiet tālvadības pulti tīru. Neiegremdējiet tālvadības pulti ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet apkopei ķīmiski aktīvus tīrīšanas līdzekļus vai organiskos šķīdinātājus. Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, tālvadības pults tomēr sabojājas, nogādājiet to remontam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Neatveriet tālvadības pulti saviem spēkiem. Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti uzrādīt desmitzīm- ju pas ūtījuma numuru, kas norādīts uz tālvadības pults marķējuma plāksnītes. Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jautājumiem par izstrādāju- ma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, sniedzot atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrā- dājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. OBJ_BUCH-934-005.book Page 173 Wednesday, June 8, 2016 9:48 AM174 | Lietuviškai 1 609 92A 27C | (8.6.16) Bosch Power Tools Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: [e-mail] Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotā tālvadības pults, tās piederumi un iesaiņojuma materiāli jāpakļauj otrreizē- jai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotās tālvadības pultis un akumulatorus vai baterijas sadzīves atkritu- mu tvertnē! Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par nolietota- jām elektriskajām un elektroniskajām ierīcēm, lietošanai nederīgās elektroiekārtas, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkā rtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Būtina perskaityti visą instrukciją ir jos laikytis. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ. Nuotolinį valdymo pultelį remontuoti turi tik kvalifikuoti specialistai ir naudo- ti tik originalias atsargines dalis. Taip bus užtikrinama, jog nuotolinis valdymo pultelis išliks funkcionalus. OBJ_BUCH-934-005.book Page 174 Wednesday, June 8, 2016 9:48 AMLietuviškai | 175 Bosch Power Tools 1 609 92A 27C | (8.6.16) Nedirbkite su nuotolinio valdymo pulteliu sprogioje aplinkoje, kurioje yra de- gių skysčių, dujų ar dulkių. Nuotolinio valdymo pulteliui kibirkščiuojant, nuo ki- birkščių gali užsidegti dulkės arba susikaupę garai. Perskaitykite ir griežtai laikykitės rotacinio lazerinio nivelyro naudojimo ins- trukcijoje pateiktų saugos nuorodų. Gaminio ir techninių duomenų aprašas Prašome atlenkti naudojimo instrukcijos atlenkiamąjį puslapį, kuriame pavaizduotas nuotolinio valdymo pultelis, ir skaitant laikyti jį atverstą. Prietaiso paskirtis Nuotolinio valdymo pultelis yra skirtas rotaciniams lazeriniams nivelyrams lauke ir pa- talpose valdyti. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka nuotolinio valdymo pultelio schemos numerius. 1 Rotacijos režimo valdymo ir sukimosi greičio pasirinkimo mygtukas 2 Linijinio režimo valdymo ir linijos ilgio pasirinkimo mygtukas 3 Pranešimo apie sutrenkimą atstatos mygtukas 4 Mygtukas „sukti pagal laikrodžio rodyklę“ 5 Mygtukas „sukti prieš laikrodžio rodyklę“ 6 Veikimo indikatorius 7 Infraraudonojo spindulio išėjimo anga 8 Baterijų skyriaus dangtelis 9 Baterijų skyriaus dangtelio fiksatorius 10 Serijos numeris Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą neįeina. Techniniai duomenys Nuotolinio valdymo pultelis RC 1 Gaminio numeris 3 601 K69 900 Veikimo nuotolis
