Typ produktu	Infračervené diaľkové ovládanie pre rotačný laser
Značka	Bosch
Model	RC 1 Professional
Číslo výrobku	3 601 K69 900
Dosah	30 m
Hmotnosť (podľa EPTA-Procedure 01:2014)	0,07 kg
Napájanie	1 alkalická batéria 1,5 V LR06 (AA)
Prevádzková teplota	-10 °C až +50 °C
Skladovacia teplota	-20 °C až +70 °C
Hlavné funkcie	Režim otáčania (150/300/600 ot/min), režim vytyčovania línií (10°/25°/50°, 0°), otáčanie v smere/proti smeru hodinových ručičiek, výstraha proti otrasom a reset
Ovládacie prvky	Tlačidlá režimu otáčania, režimu vytyčovania, výstrahy, otáčania v smere hodinových ručičiek, otáčania proti smeru hodinových ručičiek, kontrolka prevádzky
Správne použitie	Ovládanie rotačných laserov v interiéri a exteriéri
Údržba a čistenie	Mäkká a vlhká handrička, žiadne čistiace prostriedky ani rozpúšťadlá, neponárať
Bezpečnosť	Nepoužívať vo výbušnej atmosfére, opravy vykonáva kvalifikovaný personál s originálnymi dielmi

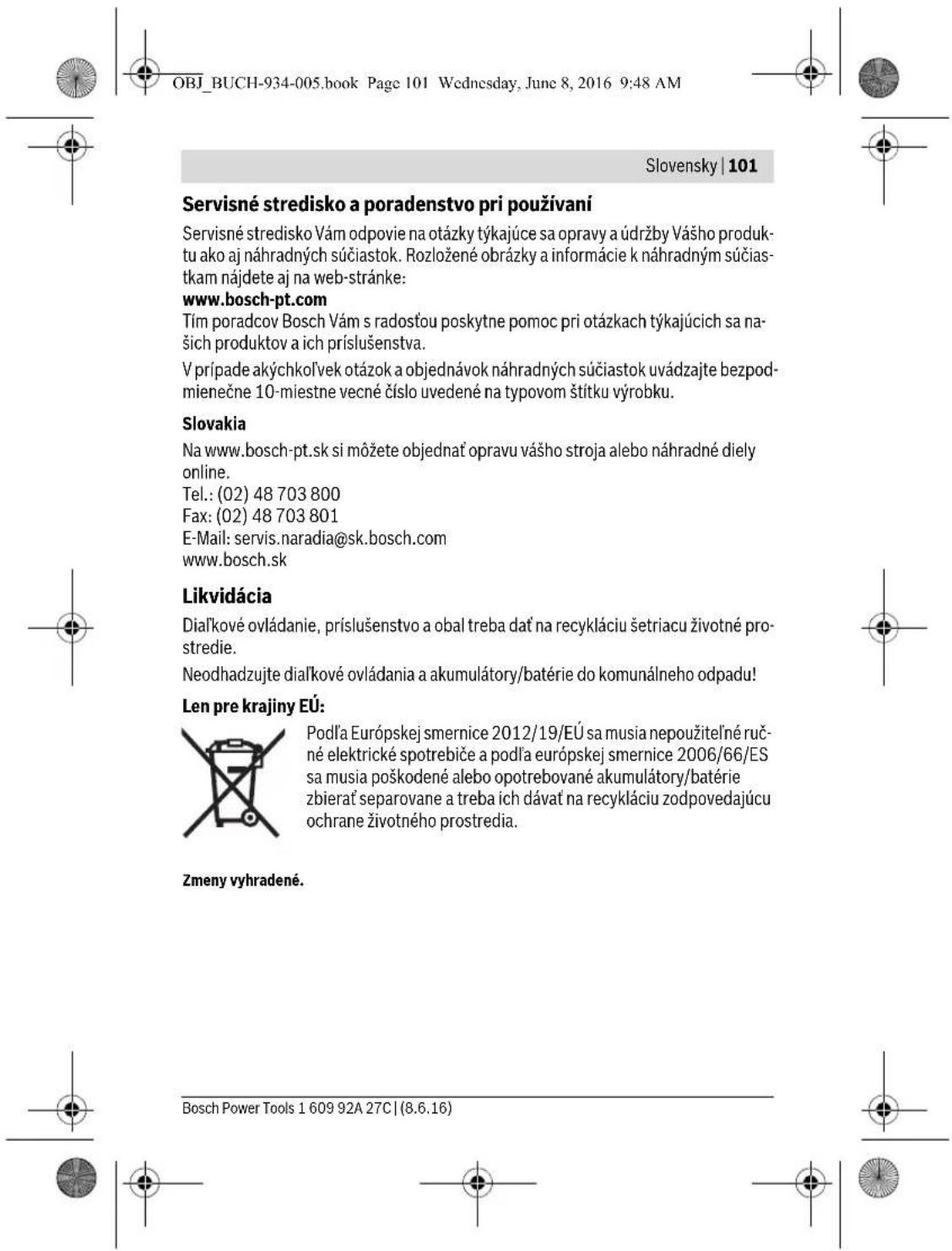

Náhradné diely	Dostupné cez www.bosch-pt.com, uveďte číslo výrobku
Záruka a servis	Autorizovaný servis Bosch

Často kladené otázky - RC 1 Professional BOSCH

Ako zapnúť diaľkové ovládanie RC 1?

Diaľkové ovládanie sa zapne automaticky po vložení batérie. Nie je tam vypínač zapnutia/vypnutia. Stlačte tlačidlo na vyslanie signálu, kontrolka sa rozsvieti.

Akú batériu použiť?

Použite alkalickú mangánovú batériu 1,5 V LR06 (AA). Vložte ju podľa polarity uvedenej v priehradke.

Aký je dosah diaľkového ovládania?

Dosah je 30 m za normálnych podmienok. Môže byť znížený pri priamom slnečnom svetle alebo prekážkach.

Ako čistiť diaľkové ovládanie?

Čistite ho mäkkou a vlhkou handričkou. Nepoužívajte čistiace prostriedky ani rozpúšťadlá. Neponárajte do vody.

Môžem používať diaľkové ovládanie vo výbušnej atmosfére?

Nie. Nepoužívajte ho v prítomnosti horľavých kvapalín, plynov alebo prachu, pretože môže vytvárať iskry.

Ako vymeniť batériu?

Stlačte poistku (9) na otvorenie krytu priehradky na batérie (8). Vymeňte batériu podľa polarity. Zatvorte kryt.

Čo robiť, ak diaľkové ovládanie prestane fungovať?

Skontrolujte batériu a jej orientáciu. Ak problém pretrváva, kontaktujte autorizovaný servis Bosch. Sami prístroj nerozoberajte.

Ako resetovať výstrahu proti otrasom?

Po spustení stlačte tlačidlo výstrahy proti otrasom (3). Rotačný laser sa vyrovná a obnoví uložený režim.

Môžem použiť diaľkové ovládanie na zapnutie/vypnutie lasera?

Nie, zapnutie/vypnutie rotačného lasera sa vykonáva iba na samotnom prístroji. Diaľkové ovládanie umožňuje meniť režimy a otáčanie.

Kde nájdem sériové číslo?

Sériové číslo (10) je na štítku diaľkového ovládania. Je potrebné pri objednávaní náhradných dielov.

NÁVOD NA OBSLUHU RC 1 Professional BOSCH

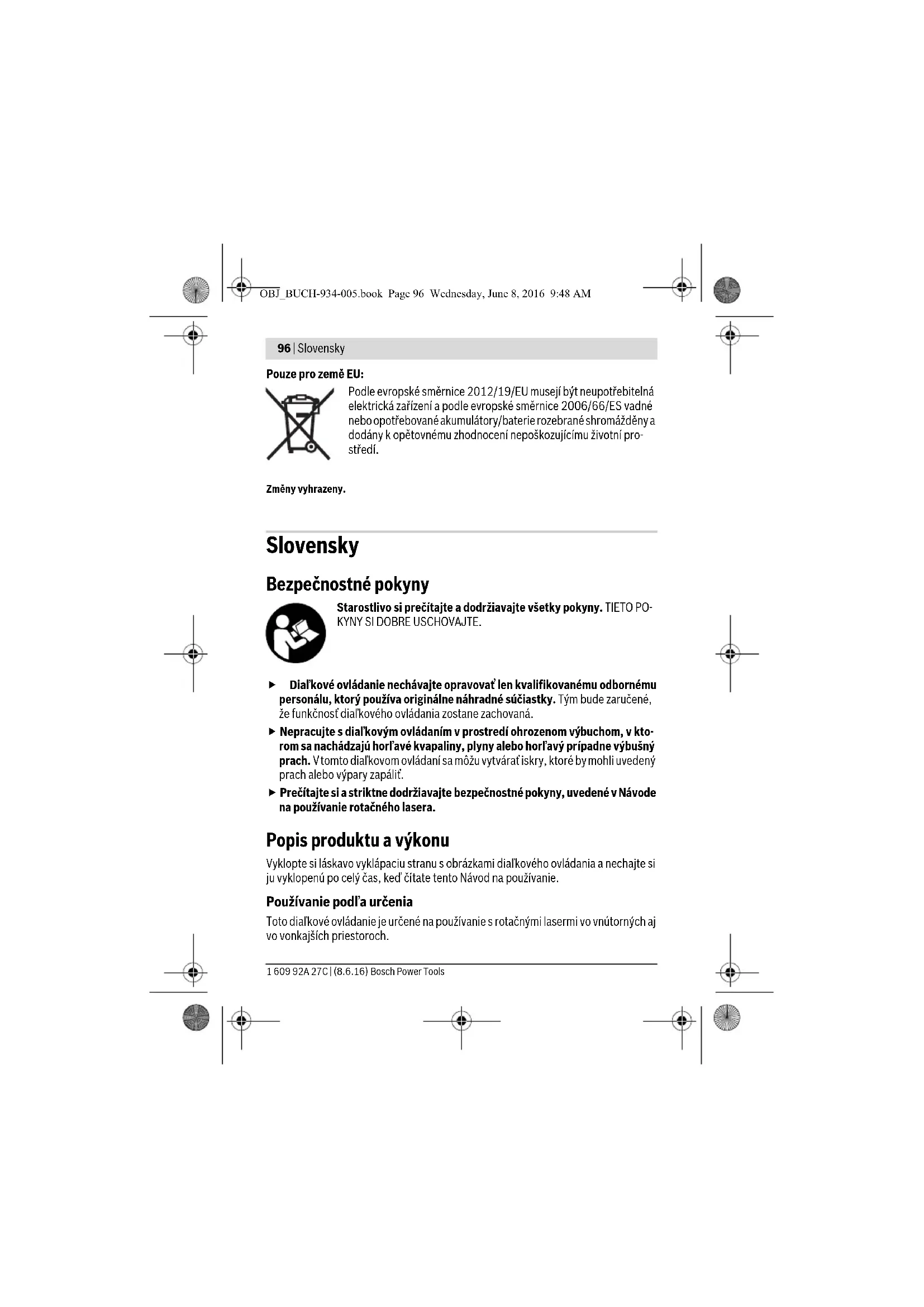

Pôvodný návod na použitie

Eredeti használati utasítás

Číslovanie jednotlivých zobrazených komponentov sa vzťahuje na vyobrazenie diaľkového ovládania na grafickej strane tohto Návodu.

1 Tlačidlo pre rotačnú prevádzku a voľbu rýchlosti rotácie 2 Tlačidlo pre čiarovú prevádzku a výber dĺžky čiary 3 Tlačidlo Reset výstrahy pred šokom 4 Tlačidlo „Otáčanie v smere pohybu hodinových ručičiek“ 5 Tlačidlo „Otáčanie proti smeru pohybu hodinových ručičiek“ 6 Indikácia režimu prevádzky 7 Výstupný otvor pre infračervený lúč 8 Viečko priehradky na batérie 9 Aretácia veka priehradky na batérie

10 Sériové číslo

Zobrazené alebo popísané príslušenstvo nepatrí do základnej výbavy produktu.

Technické údaje

Dial'kové ovládanie RC 1
Vecné číslo	3 601 K69 900
Pracovný dosah1)	30 m
Prevádzková teplota	-10 °C...+50 °C
Skladovacia teplota	-20 °C...+70 °C
Batéria	1 x 1,5 V L R 0 6 (AA)
Hmotnosť podľa EPTA-Procedure 01:2014	0,07 kg

1) Pracovný dosah sa môže následkom nepriaznivých podmienok (napríklad priame žiarenie slnečného svetla) zmenšiť. Na jednoznačnú identifikáciu Vášho diaľkového ovládania slúži sériové číslo 10 na typovom štítku.

Montáž

Vkladanie/výmena batérie

Pri prevádzke tohto diaľkového ovládania odporúčame používanie alkalicko-mangánových batérií.

Ak chcete otvoriť viečko priehradky na batérie 8, stlačte aretáciu 9 v smere šípky a viečko priehradky na batérie vyberte. Vložte batériu, ktorá bola dodaná ako súčasť zá-

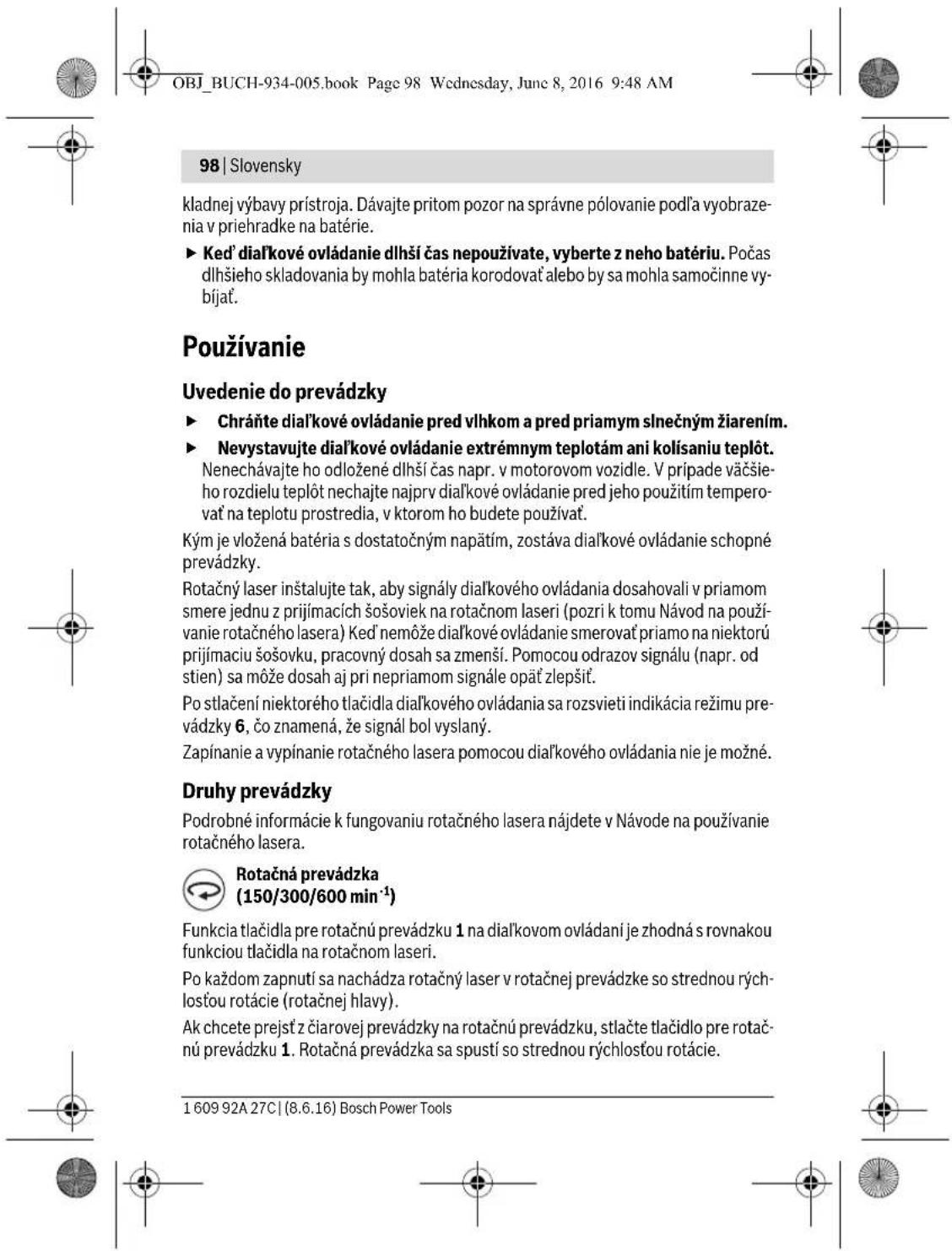

Ak chcete zmeniť rýchlosť rotácie, znova dovtedy stláčajte tlačidlo pre rotačnú prevádzku 1, kým sa dosiahne požadovaná rýchlosť rotácie.

Čiarová prevádzka, bodová prevádzka (10°/25°/50°, 0°)

Funkcia tlačidla pre čiarovú prevádzku 2 na diaľkovom ovládaní je zhodná s rovnakou funkciou tlačidla na rotačnom laseri.

Ak chcete zmeniť prevádzku na čiarovú prevádzku resp. na bodovú prevádzku, stlačte tlačidlo pre čiarovú prevádzku 2. Rotačný laser prejde do čiarovej prevádzky s najmenším uhlom otvorenia.

Ak chcete zmeniť uhol otvorenia, stlačte tlačidlo pre čiarovú prevádzku 2. Uhol otvorenia sa zväčšuje v dvoch stupňoch a súčasne sa pri každom stupni zvýši rýchlosť rotácie. Pri treťom stlačení tlačidla pre čiarovú prevádzku 2 prejde rotačný laser po krátkom dokmitnutí do bodovej prevádzky. Nové stlačenie tlačidla 2 vráti laser do čiarovej prevádzky s najmenším uhlom otvorenia.

Upozornenie: Na základe zotrvačnosti môže laser trochu prekmitávať poza hranice koncových bodov laserovej línie.

Otáčanie laserovej čiary/laserového bodu resp. roviny rotácie (pozri obrázok A)

Otáčanie laserovej čiary/laserového bodu resp. roviny rotácie je možné vykonávať iba pomocou diaľkového ovládania.

Pri horizontálnej polohe rotačného lasera môžete laserovú čiaru (pri čiarovej prevádzke) resp. laserový bod (pri bodovej prevádzke) umiestňovať (meniť polohu) v rámci roviny rotácie lasera. Otáčanie o 360° je možné.

Na otáčanie v smere pohybu hodinových ručičiek stlačte tlačidlo 4, na otáčanie proti smeru pohybu hodinových ručičiek stlačte tlačidlo 5. Pri rotačnej prevádzke nemá stláčanie týchto tlačidiel žiaden účinok.

Pri vertikálnej polohe rotačného lasera môžete laserový bod, laserovú čiaru alebo rovinu rotácie otáčať okolo zvislej osi. Otáčanie je možné len v rámci rozsahu samonivelácie (5° doľava alebo doprava).

Na otáčanie v smere doprava stlačte tlačidlo 4, na otáčanie doľava stlačte tlačidlo 5.

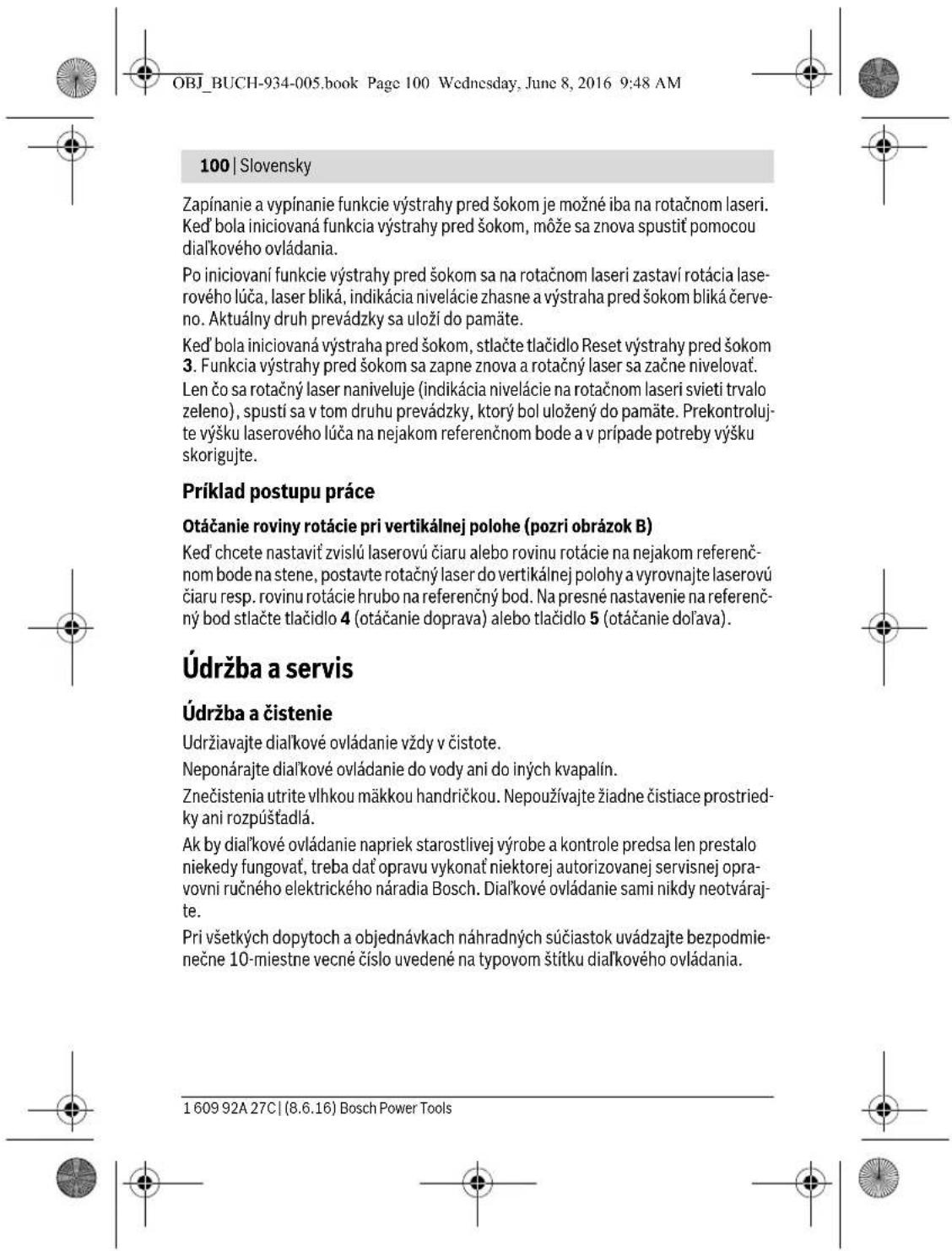

Reset funkcie výstraha pred šokom

Rotačný laser je vybavený funkciou výstrahy pred šokom, ktorá pri zmene polohy resp. v prípade otrasov rotačného lasera alebo pri vibráciách podkladu zabraňuje novému nivelovaniu na zmenenej výške, a tým zabraňuje výškovým chybám.
