Typ produktu	Infračervený dálkový ovladač pro rotační laser
Značka	Bosch
Model	RC 1 Professional
Číslo výrobku	3 601 K69 900
Dosah	30 m
Hmotnost (podle EPTA-Procedure 01:2014)	0,07 kg
Napájení	1 alkalická baterie 1,5 V LR06 (AA)
Provozní teplota	-10 °C až +50 °C
Skladovací teplota	-20 °C až +70 °C
Hlavní funkce	Režim otáčení (150/300/600 ot/min), režim rýsování čar (10°/25°/50°, 0°), otáčení ve směru/proti směru hodinových ručiček, výstraha proti otřesům a reset
Ovládací prvky	Tlačítka režim otáčení, režim rýsování, výstraha, otáčení ve směru hodinových ručiček, otáčení proti směru hodinových ručiček, kontrolka provozu
Určené použití	Ovládání rotačních laserů v interiéru i exteriéru
Údržba a čištění	Měkký vlhký hadřík, nepoužívejte čisticí prostředky ani rozpouštědla, neponořujte
Bezpečnost	Nepoužívejte ve výbušném prostředí, opravy svěřte kvalifikovanému personálu s originálními díly
Náhradní díly	Dostupné na www.bosch-pt.com, uveďte číslo výrobku
Záruka a servis	Autorizovaný servis Bosch

Často kladené otázky - RC 1 Professional BOSCH

Jak zapnout dálkový ovladač RC 1?

Dálkový ovladač se zapne automaticky po vložení baterie. Nemá vypínač zapnutí/vypnutí. Stisknutím tlačítka vyšlete signál, kontrolka se rozsvítí.

Jakou baterii použít?

Použijte alkalickou manganovou baterii 1,5 V LR06 (AA). Vložte ji s dodržením polarity vyznačené v přihrádce.

Jaký je dosah dálkového ovladače?

Dosah je 30 m za normálních podmínek. Může být snížen při přímém slunečním záření nebo překážkách.

Jak čistit dálkový ovladač?

Čistěte jej měkkým vlhkým hadříkem. Nepoužívejte čisticí prostředky ani rozpouštědla. Neponořujte do vody.

Mohu používat dálkový ovladač ve výbušném prostředí?

Ne. Nepoužívejte jej v přítomnosti hořlavých kapalin, plynů nebo prachu, protože může vytvářet jiskry.

Jak vyměnit baterii?

Stiskněte zajišťovací zařízení (9) pro otevření víka přihrádky na baterie (8). Vyměňte baterii s dodržením polarity. Zavřete víko.

Co dělat, když dálkový ovladač přestane fungovat?

Zkontrolujte baterii a její orientaci. Pokud problém přetrvává, kontaktujte autorizovaný servis Bosch. Sami přístroj nerozebírejte.

Jak resetovat výstrahu proti otřesům?

Po spuštění stiskněte tlačítko Výstraha proti otřesům (3). Rotační laser se srovná do úrovně a obnoví zapamatovaný režim.

Mohu použít dálkový ovladač k zapnutí/vypnutí laseru?

Ne, zapnutí/vypnutí rotačního laseru se provádí pouze na samotném přístroji. Dálkový ovladač umožňuje měnit režimy a otáčení.

Kde najít sériové číslo?

Sériové číslo (10) je na typovém štítku dálkového ovladače. Je nutné pro objednávky náhradních dílů.

NÁVOD K OBSLUZE RC 1 Professional BOSCH

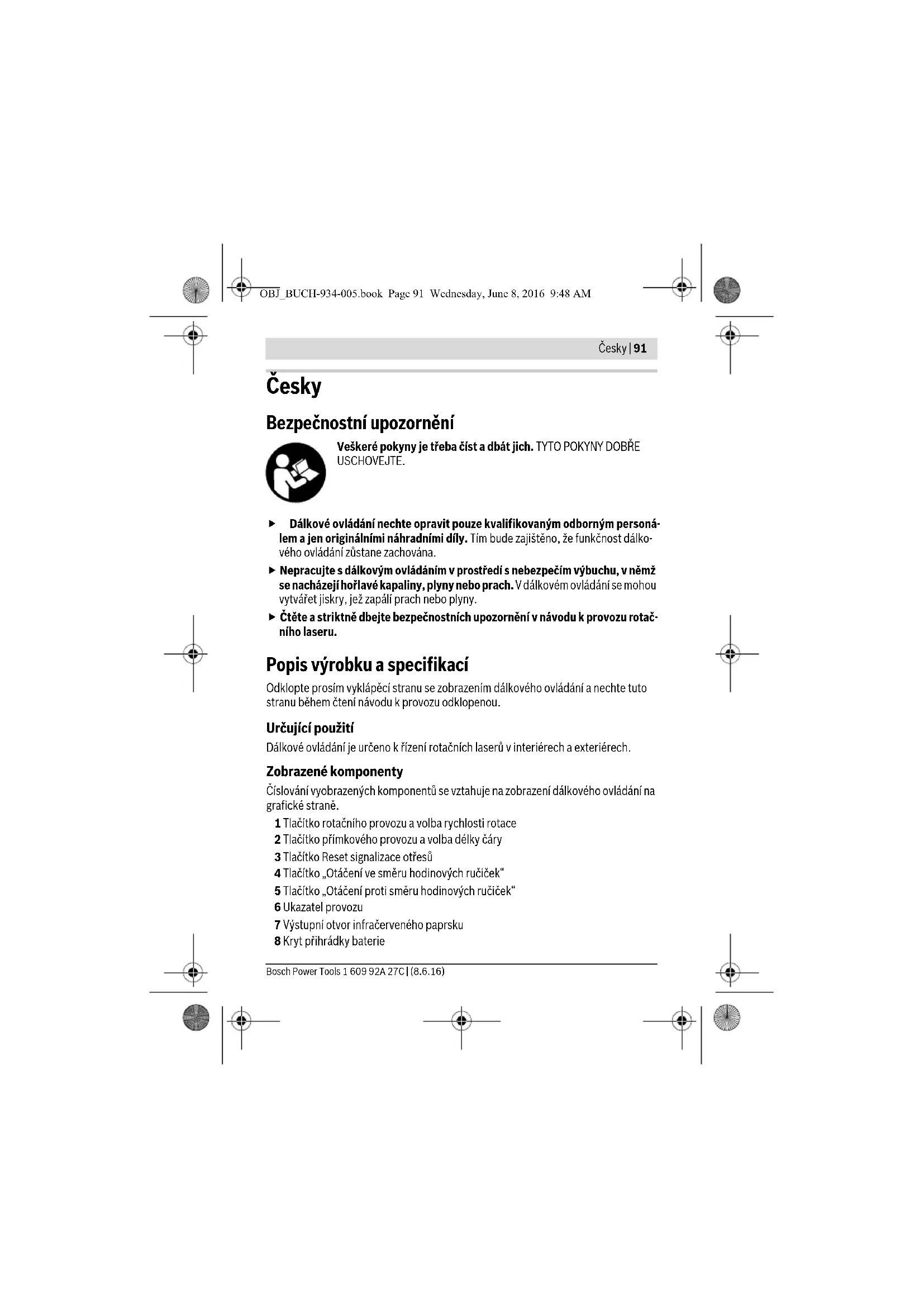

Bezpečnostní upozornění

Veškeré pokyny je třeba číst a dbát jich. TYTO POKYNY DOBŘE USCHOVEJTE.

Dálkové ovládání nechte opravit pouze kvalifikovaným odborným personálem a jen originálními náhradními díly. Tím bude zajištěno, že funkčnost dálkového ovládání zůstane zachována.
▶ Nepracujte s dálkovým ovládáním v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V dálkovém ovládání se mohou vytvářet jiskry, jež zapálí prach nebo plyny.
- Čtěte a striktně dbejte bezpečnostních upozornění v návodu k provozu rotačního laseru.

Popis výrobku a specifikací

Odklopte prosim vyklápěcí stranu se zobrazením dálkového ovládání a nechte tuto stranu během čtení návodu k provozu odklopenou.

Určující použití

Dálkové ovládání je určeno k řízení rotačních laserů v interiérech a exteriérech.

Zobrazené komponenty

Číslování vyobrazených komponentů se vztahuje na zobrazení dálkového ovládání na grafické straně.

1 Tlačítko rotačního provozu a volba rychlosti rotace
2 Tlačitko prímkového provozu a volba délky čáry
3 Tlačitko Reset signalizace otřesů
4 Tlačitko „Otáčení ve směru hodinových ručiček“
5 Tlačítko „Otáčení proti směru hodinových ručiček“
6 Ukazatel provozu
7 Výstupní otvor infračerveného paprsku
8 Kryt přihrádky baterie

Bosch Power Tools 1 609 92A 27C | (8.6.16)

9 Aretace krytu přihrádky pro baterie

10 Sériové číslo

Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Technická data

Dálkové ovládání RC 1
Objednací číslo	3 601 K69 900
Pracovní rozsah1)	30 m
Provozní teplota	-10 °C...+50 °C
Skladovací teplota	-20 °C...+70 °C
Baterie	1 x 1,5 V L R 06 (AA)
Hmotnost podle EPTA-Procedure 01:2014	0,07 kg

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přimé sluneční záření) zmenšen.
K jednoznačné identifikaci Vašeho dálkového ovládání slouží sériové číslo 10 na typovém štitku.

Montáž

Vložení/výměna baterie

Pro provoz dálkového ovládání se doporučuje používání alkalicko-manganových baterií.

Pro otevření krytu přihrádky baterie 8 stiskněte aretaci 9 ve směru šipky a kryt přihrádky baterie odejměte. Vložte dodávanou baterii. Dbejte přitom na správnou polaritu podle vyobrazení v přihrádce baterie.

▶ Pokud dálkové ovládání delší dobu nepoužíváte, vyjměte z něj baterii. Baterie může při delším skladování korodovat nebo se sama vybít.

Provoz

Uvedení do provozu

▶ Chraňte dálkové ovládání před vlhkem a přímým slunečním zářením.
▶ Nevystavujte dálkové ovládání žádným extrémním teplotám či teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte dálkové ovládání nejprve vytemperovat, než jej uvedete do provozu.

Dokud je vložena baterie s dostatečným napětím, zůstává dálkové ovládání připraveno k provozu.

1 609 92A 27C | (8.6.16) Bosch Power Tools

Rotační laser postavte tak, aby signály dálkového ovládání zasáhly v přímém směru jednu z přijímacích čoček na rotačním laseru (k tomu viz návod k provozu rotačního laseru). Nelze-li dálkové ovládání přímo nasměrovat na jednu přijímací čočku, zmenšuje se pracovní rozsah. Díky odrazům signálu (např. na stěnách) může být dosah i při nepřímém signálu opětovně zlepšen.

Po stisknutí tlačitka na dálkovém ovládání indikuje rozsvícení ukazatele provozu 6, že byl vyslán signál.

Zapnutí/vypnutí rotačního laseru pomocí dálkového ovládání není možné.

Druhy provozu

Podrobné informace k funkcím rotačního laseru naleznete v návodu k provozu rotačního laseru.

Rotační provoz (150/300/600 min ^-1 )

Funkce tlačitka rotačního provozu 1 na dálkovém ovládání je identická s tím na rotačním laseru.

Po každém zapnutí se rotační laser nachází v rotačním provozu se střední rychlostí rotace.

Pro změnu z přímkového na rotační provoz stiskněte tlačitko rotačního provozu 1. Rotační provoz startuje se střední rychlostí rotace.

Pro změnu rychlosti rotace stlačujte znovu tlačitko rotačního provozu 1 až se dosáhne požadované rychlosti.

Přímkový, bodový provoz (10°/25°/50°, 0°)

Funkce tlačitka prímkového provozu 2 na dálkovém ovládání je identická s tím na rotačním laseru.

Pro změnu do přímkového resp. bodového provozu stiskněte tlačitko přímkového provozu 2. Rotační laser se změní do přímkového provozu s nejmenším úhlem rozevření.

Pro změnu úhlu rozevření stiskněte tlačítko přímkového provozu 2. Úhel rozevření se ve dvou stupních zvětšuje, současně se při každém stupni zvyšuje rychlost rotace. Při třetím stisknutí tlačítka přímkového provozu 2 změní rotační laser po krátkém zakmitání do bodového provozu. Nové stisknutí tlačítka 2 vede zpátky k přímkovému provozu s nejmenším úhlem rozevření.

Upozornění: Na základě setrvačnosti může laser nepatrně překmitnout přes koncové body přímky laseru.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Otáčení laserové přímky/laserového bodu resp. roviny rotace (viz obr. A)

Otáčení laserové přímky/laserového bodu resp. roviny rotace je možné pouze pomocí dálkového ovládání.

Při vodorovné poloze rotačního laseru můžete laserovou přímku (při přímkovém provozu) resp. laserový bod (při bodovém provozu) polohovat uvnitř roviny rotace laseru. Otáčení je možné o 360°.

Pro otáčení ve směru hodinových ručiček stiskněte tlačítko 4, pro otáčení proti směru hodinových ručiček tlačítko 5. U rotačního provozu nemá stisknutí tlačítek žádný účinek.

Při svislé poloze rotačního laseru můžete otáčet laserový bod, laserovou přímku nebo rovinu rotace okolo svislé osy. Otáčení je možné pouze uvnitř rozsahu samonivela- ce (5° doleva nebo doprava).

Pro otáčení doprava stiskněte tlačítko 4, pro otáčení doleva tlačítko 5.

Reset funkce signalizace otřesů

Rotační laser má funkci signalizace otrěsů, která při změnách polohy příp. při otrěsech rotačního laseru nebo při vibracích podkladu zabraňuje znivelování na změněnou výšku a tím výškové chybě.

Zapnutí a vypnutí funkce signalizace otrésů je možné pouze na rotačním laseru. Zapůsobila-li funkce signalizace otrésů, lze ji pomocí dálkového ovládání znovu nastartovat.

Po zapůsobení funkce signalizace otřesů se na rotačním laseru zastaví rotace laseru, laser bliká, ukazatel nivelace zhasne a ukazatel signalizace otřesů bliká červeně. Aktuální druh provozu se uloží do paměti.

Při vyvolané signalizaci otřesů stiskněte tlačitko Reset signalizace otřesů 3. Funkce signalizace otřesů se znovu nastartuje a rotační laser začne s nivelací. Jakmile je rotační laser znivelován (ukazatel nivelace na rotačním laseru svítí trvale zeleně), startuje v uloženém druhu provozu. Nyní zkontrolujte výšku laserového paprsku na referenčním bodě a výšku případně zkorigujte.

Příklad práce

Otočení roviny rotace při svislé poloze (viz obr. B)

Pro vyrovnání svislé laserové přímky nebo roviny rotace na referenčním bodě na stěně postavte rotační laser do svislé polohy a laserovou přímku resp. rovinu rotace vyrovnejte zhruba na referenční bod. Pro přesné vyrovnání na referenční bod stiskněte tlačítko 4 (otáčení doprava) nebo 5 (otáčení doleva).
