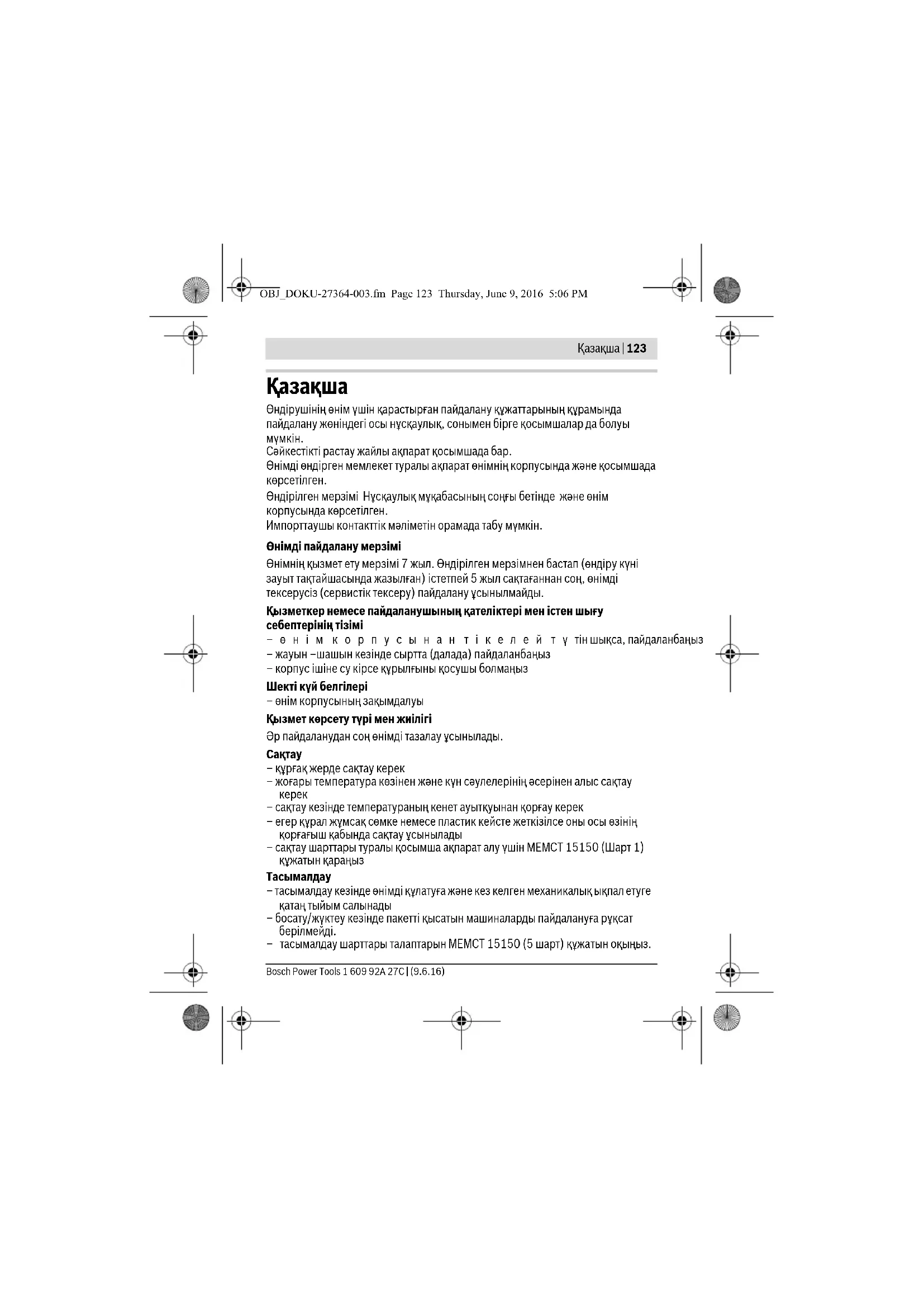

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген. Импорттаушы контакттік мәліметін орамада табу мүмкін. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі –өнім корпусынан тікелей түтін шықса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз Шекті күй белгілері – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау

– сақтау кезінде температураның кенет ауытқуынан қорғау керек – егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150 (Шарт 1) құжатын қараңыз

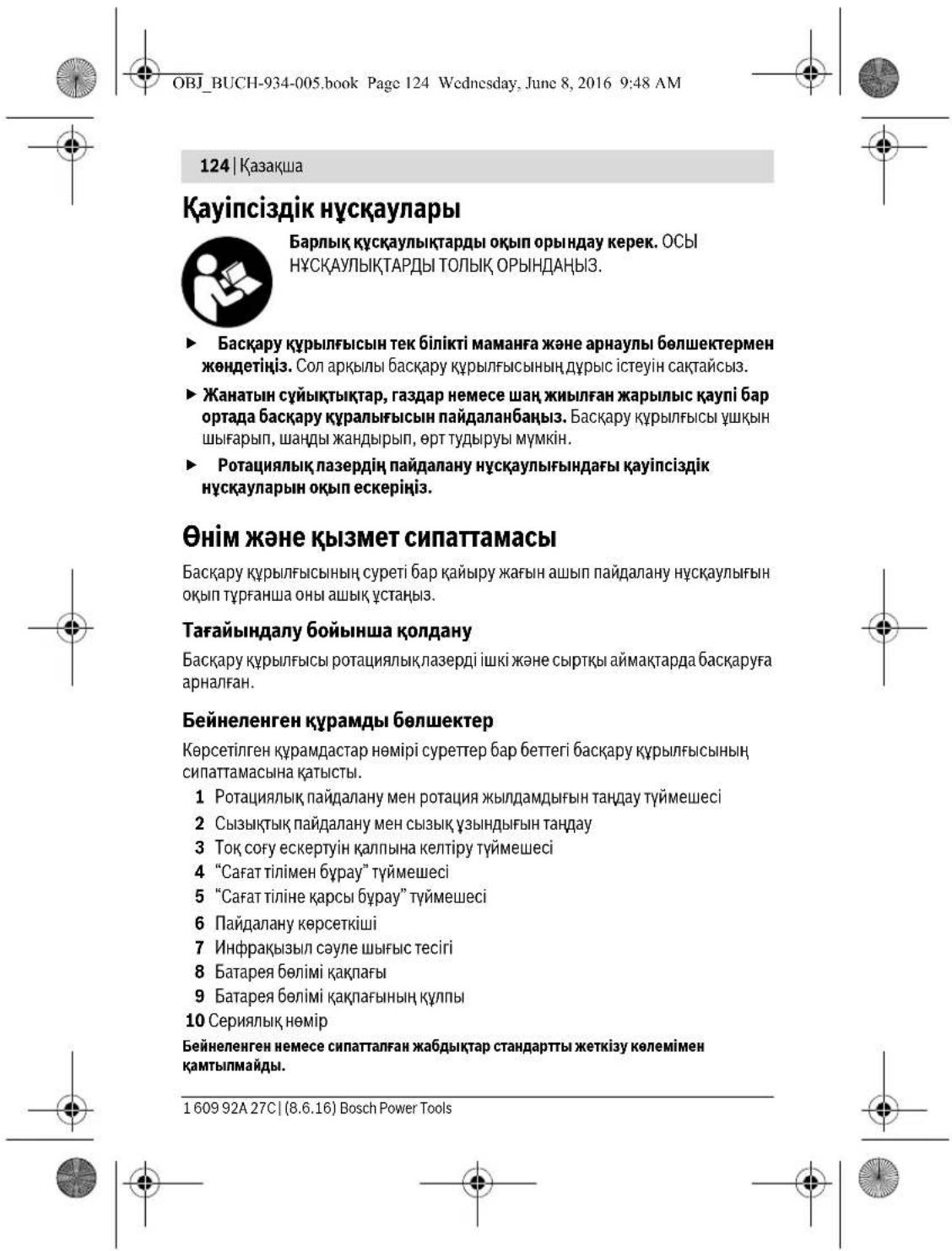

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. – тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) құжатын оқыңыз. OBJ_DOKU-27364-003.fm Page 123 Thursday, June 9, 2016 5:06 PM124 | Қaзақша 1 609 92A 27C | (8.6.16) Bosch Power Tools Қауіпсіздік нұсқаулары Барлық құсқаулықтарды оқып орындау керек. ОСЫ НҰСҚАУЛЫҚТАРДЫ ТОЛЫҚ ОРЫНДАҢЫЗ. Басқару құрылғысын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы басқару құрылғысының дұрыс істеуін сақтайсыз. Жанатын сұйықтықтар, газдар немесе шаң жиылған жарылыс қаупі бар ортада басқару құралығысын пайдаланбаңыз. Басқару құрылғысы ұшқын шығарып, шаңды жандырып, өрт тудыруы мүмкін. Ротациялық лазердің пайдалану нұсқаулығындағы қауіпсіздік нұсқауларын оқып ескеріңіз. Өнім және қызмет сипаттамасы Басқару құрылғысының суреті бар қайыру жағын ашып пайдалану нұсқаулығын оқып тұрғанша оны ашық ұстаңыз. Тағайындалу бойынша қолдану Басқару құрылғысы ротациялық лазерді ішкі және сыртқы аймақтарда басқаруға

Бейнеленген құрамды бөлшектер Көрсетілген құрамдастар нөмірі суреттер бар беттегі басқару құрылғысының сипаттамасына қатысты. 1 Ротациялық пайдалану мен ротация жылдамдығын таңдау түймешесі 2 Сызықтық пайдалану мен сызық ұзындығын таңдау 3 Тоқ соғу ескертуін қалпына келтіру түймешесі 4 “Сағат тілімен бұрау” түймешесі 5 “Сағат тіліне қарсы бұрау” түймешесі 6 Пайдалану көрсеткіші 7 Инфрақызыл сәуле шығыс тесігі 8 Батарея бөлімі қақпағы 9 Батарея бөлімі қақпағының құлпы 10 Сериялық нөмір Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. OBJ_BUCH-934-005.book Page 124 Wednesday, June 8, 2016 9:48 AMҚaзақша | 125 Bosch Power Tools 1 609 92A 27C | (8.6.16) Техникалық мәліметтер

Батареяны салу/алмастыру Басқару құрылғысы үшін алкалин марганец батареясын пайдалану ұсынылады. Батарея бөлімінің қақпағын 8 ашу үшін 9 ысырмасын көрсеткі бағытында басып, қақпақты ашыңыз. Жинақтағы батареяны салыңыз. Осында полюстары батарея бөліміндегі суретте көрсетілгендей дұрыс болуына көз жеткізіңіз. Ұзақ уақыт пайдаланбасаңыз, батареяны басқару құрылғысынан алып қойыңыз. Ұзақ жатқан батарея зарядын жоғалтуы немесе тот басуы мүмкін.

Пайдалануға ендіру Басқару құрылғысын сыздан және тікелей күн сәулелерінен сақтаңыз. Басқару құрылғысына айрықша температура немесе температура тербелулері әсер етпеуі тиіс. Оны мысалы автокөлікте ұзақ уақыт қалдырмаңыз. Үлкен температура тербелулері жағдайында алдымен басқару құрылғысының температурасын дұрыстап соң пайдаланыңыз. Батареяда жетерлік кернеу болса басқару құрылғысы жұмыс істеп тұрады. Ротациялық лазерді басқару құрылғысының сигналдары ротациялық лазердегі қабылдау линзаларына (ол үшін ротациялық лазердің пайдалану нұсқаулығын қараңыз) тікелей бағыттауда жететін етіп реттеңіз. Егер басқару құрылғысы қабылдау линзасына тікелей бағытталмайтын болса жұмыс аймағы қысқарады. Басқару құрылғысы RC 1 Өнім нөмірі 3 601 K69 900 Жұмыс аймағы

30 м Жұмыс температурасы –10 °C...+50 °C Сақтау температурасы –20 °C...+70 °C

1x1,5ВLR06(AA) EPTA-Procedure 01:2014 құжатына сай салмағы 0,07 кг

1) Жұмыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде)

қысқарту мүмкін. Басқару құрылғысының зауыттық тақтайшасындағы сериялық нөмірі 10 оны дұрыс анықтауға көмектеседі. OBJ_BUCH-934-005.book Page 125 Wednesday, June 8, 2016 9:48 AM126 | Қaзақша 1 609 92A 27C | (8.6.16) Bosch Power Tools Сигнал қайтарулары (мысалы, қабырғада) арқылы тікелей келмеген сигналдар жағдайында да жету қашықтығын жақсарту мүмкін. Басқару құрылғысындағы түймешені басып пайдалану көрсеткішінің 6 жануы сигнал жіберілгенін көрсетеді. Ротациялық лазерді басқару құрылғысымен қосу/өшіру мүмкін емес. Пайдалану түрлері Ротациялық лазердің функциялары туралы қосымша ақпаратты ротациялық лазердің пайдалану нұсқаулығында табасыз. Ротациялық пайдалану (150/300/600 мин

Басқару құрылғысындағы ротация режимі 1 түймешігі ротациялық лазермен

Әр қосылудан соң ротациялық лазер ротация режимінде болып орташа ротация жылдамдығымен тұрады. Сызықтық жұмыстан ротациялық жұмысқа өтуде ротациялық жұмыс 1 түймешесін басыңыз. Ротациялық пайдалану орташа ротация жылдамдығында іске қосылады. Ротация жылдамдығын өзгерту үшін ротация редимінің түмешігін 1 керек жылдамдық жетілгенше басыңыз. Сызықтық пайдалану, нүктелік пайдалану (10°/25°/50°, 0°) Басқару құрылғысындағы сызықтық режимі түймешігі 2 ротациялық лазермен

Сызықтық немесе нүстелік режимге өту үшін сызықтық режим түймешігін 2 басыңыз. Ротациялық лазер сызықтық режимге ең кіші аралық бұрышында

Аралық бұрышты өзгерту үшін сызықтық режим тү ймешігін 2 басыңыз. Тесік бұрышы екі басқышта үлкейіп ротациялық жылдамдық әрбір басқышта көтеріледі. Сызықтық жұмыс түймешігін 2 үшінші рет басқанда ротациялық лазер қысқа қоңыраудан соң нүтелік режимге өтеді. 2 түймешігі қайта басылғанда ең кіші аралық бұрыштағы сызықтық режимге өтеді. Ескертпе: Серпін себебінен лазер лазер сызығының соңғы нүктесінен аз шығуы

OBJ_BUCH-934-005.book Page 126 Wednesday, June 8, 2016 9:48 AMҚaзақша | 127 Bosch Power Tools 1 609 92A 27C | (8.6.16) Лазер сызығын/лазер нүктесін немесе ротация жазықтығы (А суретін қараңыз) Лазер сызығына/лазер нүктесіне немесе ротациялық дәрежеге тек басқару құрылғысы арқылы өтуге болады. Ротациялық лазердің көлденең күйінде лазер сызығын (сызықтық режимде) немесе лазер нүктесін (нүктелік режимде) лазердің ротация жазықтығы ішінде орналастыру мүмкін. 360° бұрау мүмкін. Сағат тілімен бұрау үшін 4 түймешігін басыңыз, сағат тіліне қарсы бұрау үшін 5 түймешігін басыңыз. Ротациялық пайдалануда түймешелерді басу әсер етпейді. Өлшеу құралының тік күйінде лазер нүктесін, лазер сызығын немесе ротациялық жазықтықты тік көлденең осьпен бұрау мүмкін. Бұрау тек өз нивелирлеу аймағының ішінде (5° солғ а немесе оңға) мүмкін болады. Оңға бұрау үшін 4 түймешігін, ал солға бұрау үшін 5 түймешігін басыңыз. Шок ескерту функциясын қайта қосу ротациялық лазерде шок ескерту функциясы бар болып, ол ұзақтық өзгерулерінде немесе ротациялық лазер тербелулерінде немесе табан дірілдеулерінде өзгерген биіктікке нивелирлеудің және осымен биіктік қателігінің алдын алады. Шок ескерту функциясы тек ротациялық лазерде ғана мүмкін болады. Шок ескерту функциясы істеп қалғанда басқару құрылғысы көмегімен қайта қосу мүмкін болады. Шок ескерту функциясы істеп қалғанда ротациялық лазерде лазердің ротациясы тоқтайды, лазер жыпылықтап нивелирлеу көрсеткіші өшіп шок ескерту функциясы қызыл түсте жыпылықтайды. Ағымдық пайдалану түрі сақталады. Шок ескерту функциясы істеп қалғанда шок ескертуді қайта қосу түймешігін 3 басыңыз. Шок ескертуі функциясы іске қосылып ротациялық лазер нивелирлеуді бастайды. Ротациялық лазер нивелирленгенде (нивелирлеу көрсеткіші ротациялық лазерде үздіксіз жасыл тү сте жанады), ол сақталған режимде іске қосылады. Лазер сәулесінің биіктігін негізгі нүктеде тексеріп керек болса биіктікті дұрыстаңыз. Жұмыстық мысал Ротациялық жазықтықты тік күйде бұраңыз (В суретін қараңыз) Көлденең лазер сызығын немесе ротациялық жазықтықты қабырғадағы негізгі нүктеге туралау үшін ротациялық лазерді тік күйге қойып лазер сызығын немесе ротациялық жазықтықты дөрекі негізгі нүктеге туралаңыз. Негізгі нүктеге дәл OBJ_BUCH-934-005.book Page 127 Wednesday, June 8, 2016 9:48 AM128 | Қaзақша 1 609 92A 27C | (8.6.16) Bosch Power Tools туралау үшін 4 түймешесін (оңға бұрау) немесе 5 түймешесін (солға бұрау)

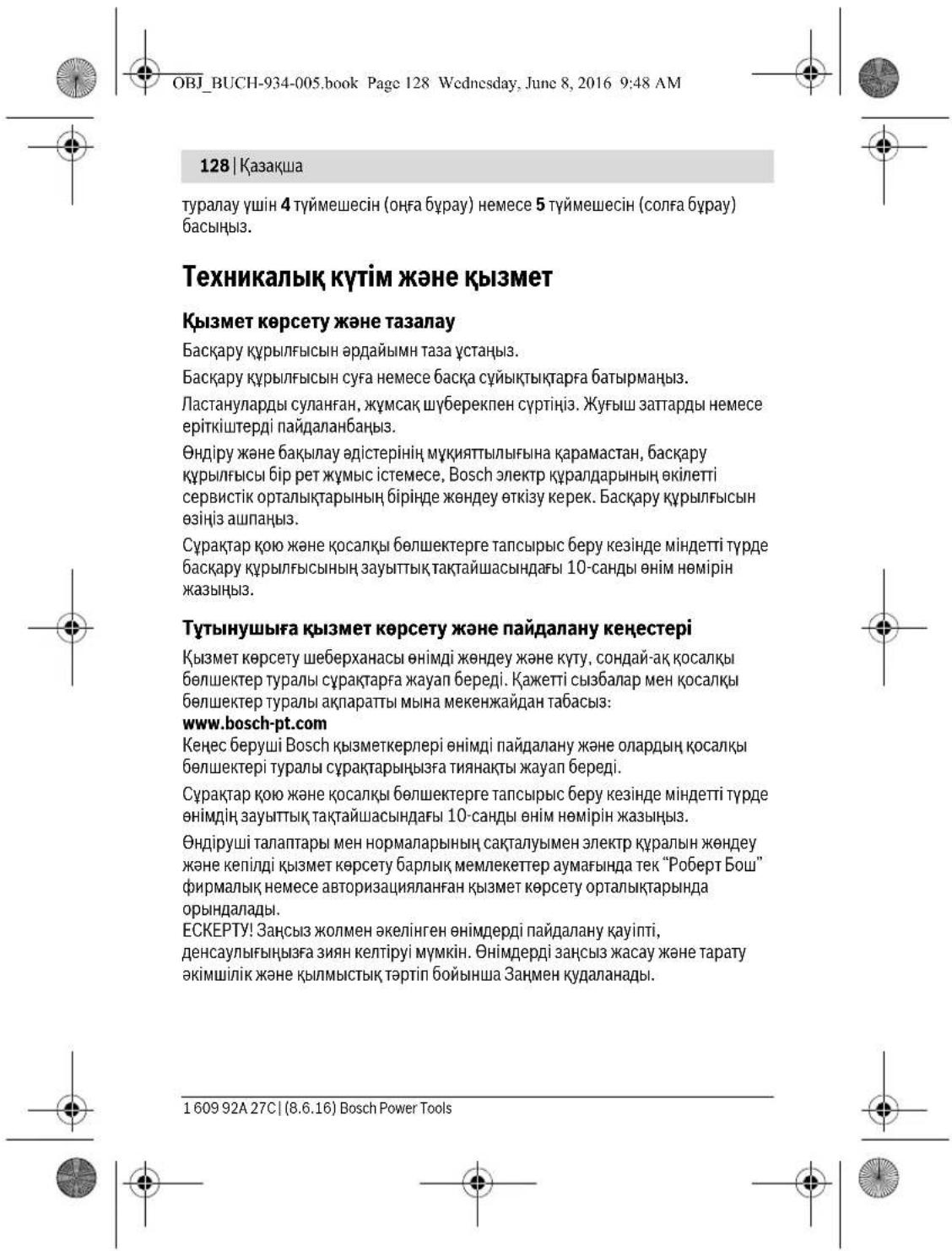

Техникалық күтім және қызмет Қызмет көрсету және тазалау Басқару құрылғысын әрдайымн таза ұстаңыз. Басқару құрылғысын суға немесе басқа сұйықтықтарға батырмаңыз. Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз. Өндіру және бақылау әдістерінің мұқияттылығына қарамастан, басқару құрылғысы бір рет жұмыс істемесе, Bosch электр құралдарының өкілетті сервистік орталықтарының бірінде жөндеу өткізу керек. Басқару құрылғысын өзіңіз ашпаңыз. Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде басқару құрылғысының зауыттық тақтайшасында ғы 10-санды өнім нөмірін

Тұтынушыға қызмет көрсету және пайдалану кеңестері Қызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы ақпаратты мына мекенжайдан табасыз: www.bosch-pt.com Кеңес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянақты жауап береді. Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы 10-санды өнім нөмірін жазыңыз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңыз ға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады. OBJ_BUCH-934-005.book Page 128 Wednesday, June 8, 2016 9:48 AMҚaзақша | 129 Bosch Power Tools 1 609 92A 27C | (8.6.16)
