Ürün tipi	Döner lazer için kızılötesi uzaktan kumanda
Marka	Bosch
Model	RC 1 Professional
Ürün numarası	3 601 K69 900
Menzil	30 m
Ağırlık (EPTA-Prosedür 01:2014'e göre)	0,07 kg
Güç kaynağı	1 adet 1,5 V LR06 (AA) alkalin pil
Çalışma sıcaklığı	-10 °C ila +50 °C
Saklama sıcaklığı	-20 °C ila +70 °C
Ana işlevler	Döndürme modu (150/300/600 dev/dak), çizgi çizme modu (10°/25°/50°, 0°), saat yönü/saat yönünün tersine döndürme, darbe önleme uyarısı ve sıfırlama
Kontrol elemanları	Döndürme modu, çizgi çizme modu, uyarı, saat yönünde döndürme, saat yönünün tersine döndürme tuşları, çalışma göstergesi
Uygun kullanım	İç ve dış mekanda döner lazerlerin kontrolü
Bakım ve temizlik	Yumuşak ve nemli bez, deterjan veya çözücü kullanmayın, suya daldırmayın
Güvenlik	Patlayıcı ortamda kullanmayın, onarımı orijinal yedek parçalarla kalifiye personel tarafından yapılmalıdır
Yedek parçalar	www.bosch-pt.com adresinden temin edilebilir, ürün numarasını belirtin
Garanti ve servis	Yetkili Bosch Satış Sonrası Hizmeti

Sık sorulan sorular - RC 1 Professional BOSCH

RC 1 uzaktan kumandası nasıl çalıştırılır?

Pil takıldığında uzaktan kumanda otomatik olarak açılır. Açma/kapama düğmesi yoktur. Sinyal göndermek için bir tuşa basın, gösterge yanar.

Hangi pil kullanılmalı?

1,5 V LR06 (AA) alkalin manganez pil kullanın. Bölmede belirtilen kutuplara dikkat ederek takın.

Uzaktan kumandanın menzili nedir?

Normal koşullarda menzil 30 m'dir. Doğrudan güneş ışığına maruz kalma veya engeller durumunda azalabilir.

Uzaktan kumanda nasıl temizlenir?

Yumuşak ve nemli bir bezle temizleyin. Deterjan veya çözücü kullanmayın. Suya daldırmayın.

Uzaktan kumandayı patlayıcı ortamda kullanabilir miyim?

Hayır. Yanıcı sıvılar, gazlar veya tozların olduğu ortamlarda kullanmayın, çünkü kıvılcım üretebilir.

Pil nasıl değiştirilir?

Pil bölmesi kapağını (8) açmak için kilitleme tertibatına (9) basın. Kutuplara dikkat ederek pili değiştirin. Kapağı kapatın.

Uzaktan kumanda çalışmazsa ne yapmalıyım?

Pili ve yönünü kontrol edin. Sorun devam ederse, yetkili bir Bosch Satış Sonrası Hizmeti ile iletişime geçin. Cihazı kendi başınıza sökmeyin.

Darbe uyarısı nasıl sıfırlanır?

Tetiklendikten sonra Darbe uyarısı tuşuna (3) basın. Döner lazer seviyelenir ve kayıtlı moda döner.

Uzaktan kumandayı lazeri açmak/kapatmak için kullanabilir miyim?

Hayır, döner lazerin açma/kapaması yalnızca cihazın kendisinden yapılır. Uzaktan kumanda modları ve dönüşü değiştirmek içindir.

Seri numarası nerede bulunur?

Seri numarası (10), uzaktan kumandanın üzerindeki bilgi etiketinde bulunur. Yedek parça siparişleri için gereklidir.

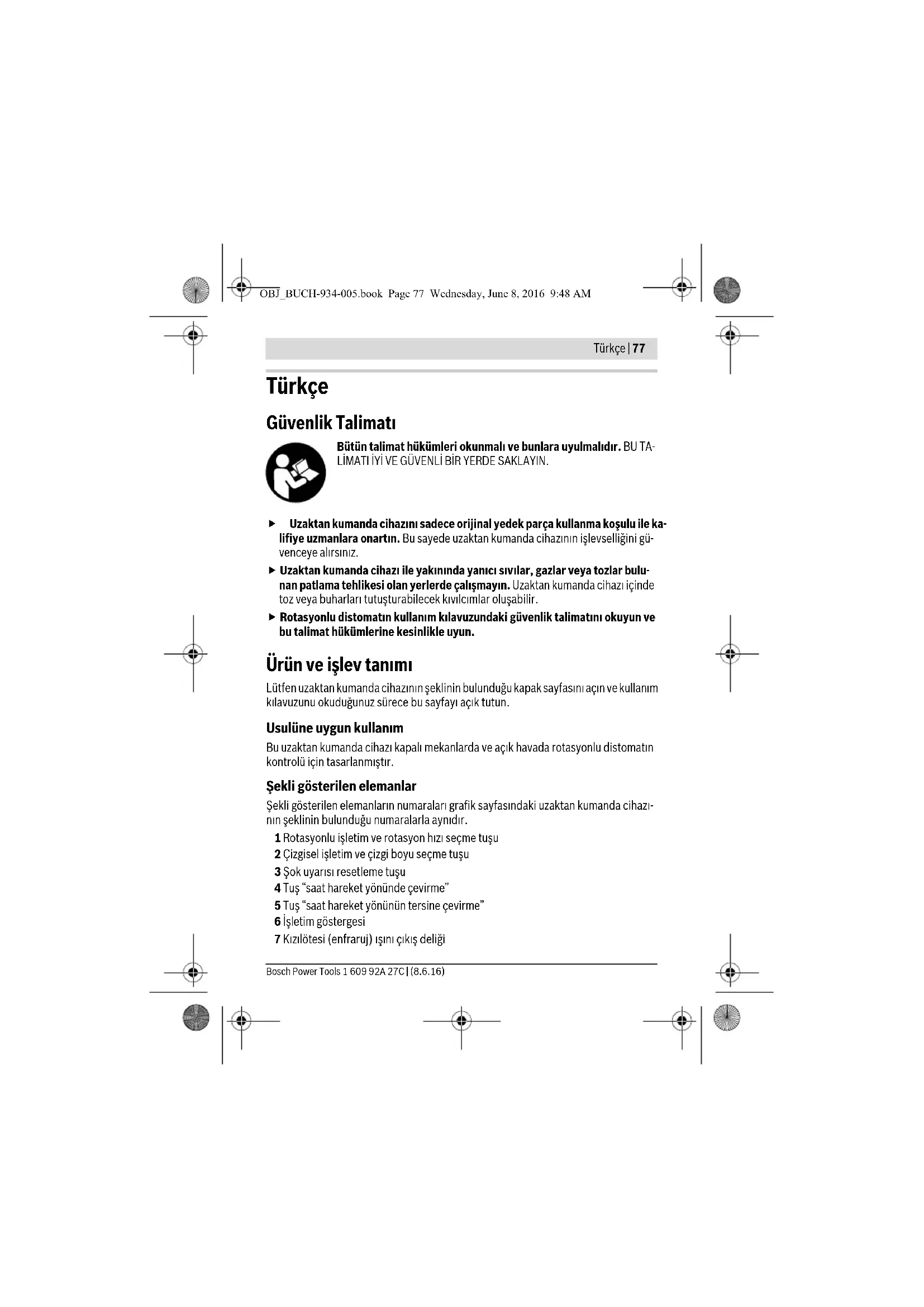

KULLANIM KILAVUZU RC 1 Professional BOSCH

tr Orijinal işletme talimatı

Bütün talimat hükümleri okunmalı ve bunlara uyulmalıdır. BU TA-LİMATI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN.

Uzaktan kumanda cihazını sadece orijinal yedek parça kullanma koşulu ile kalifiye uzmanlara onartın. Bu sayede uzaktan kumanda cihazının işlevselliğini güvenceye alırsınız.
Uzaktan kumanda cihazı ile yakınında yanıcı sıvılar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde çalışmayın. Uzaktan kumanda cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar oluşabilir.
▶ Rotasyonlu distomatin kullanım kılavuzundaki güvenlik talimatını okuyun ve bu talimat hükümlerine kesinlikle uyun.

Ürün ve işlev tanımı

Lütfen uzaktan kumanda cihazının şeklinin bulunduğu kapak sayfasını açın ve kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun.

Usulüne uygun kullanım

Bu uzaktan kumanda cihazı kapalı mekanlarda ve açık havada rotasyonlu distomatın kontrolü için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki uzaktan kumanda cihazının şeklinin bulunduğu numaralarla aynıdır.

1 Rotasyonlu işletim ve rotasyon hızı seçme tuşu
2 Çizgisel işletim ve çizgi boyu seçme tuşu
3 Şok uyarısı resetleme tuşu
4 Tuş "saat hareket yönünde çevirme"
5 Tuş "saat hareket yönünün tersine çevirme"
6 İşletim göstergesi
7 Kızılötesi (enfraruj) ışını çıkış deliği

Bosch Power Tools 1 609 92A 27C | (8.6.16)

8 Batarya gözü kapağı
9 Batarya gözü kapak kilidi
10 Seri numarası

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

Teknik veriler

Uzaktan kumanda cihazı RC 1
Ürün kodu	3 601 K69 900
Çalışma alanı1)	30 m
İşletme sıcaklığı	-10 °C...+50 °C
Saklama sıcaklığı	-20 °C...+70 °C
Batarya	1 x 1,5 V L R 06 (AA)
Ağırlığı EPTA-Procedure 01:2014'e göre	0,07 kg

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir.
Tip etiketi üzerindeki seri numarası 10 uzaktan kumanda cihazınızın açık biçimde belirlenmesini sağlar.

Montaj

Bataryaların takılması/değiştirilmesi

Bu uzaktan kumanda cihazının alkali mangan bataryalarla kullanılması tavsiye olunur. Batarya gözü kapağını 8 açmak için kilidi 9 ok yönüne bastırın ve batarya gözü kapağını alın. Cihazla birlikte teslim edilen bataryaları yerlerine yerleştirin. Batarya gözündeki şekle bakarak doğru kutuplama yapın.

Uzun süre kullanmayacaksanız uzaktan kumanda cihazının içindeki bataryaları çıkarın. Bataryalar uzun süre kullanım dışı kaldıklarında korozyona uğrayabilir veya kendiliğinden boşalabilirler.

işletme

Çalıştırma

Uzaktan kumanda cihazını neme ve doğrudan güneş ışınına karşı koruyun.
Uzaktan kumanda cihazını aşırı sıcaklıklara veya sıcaklık değişikliklerine maruz bırakmayın. Örneğin uzaktan kumanda cihazını uzun süre otomobil içinde bir-

1609 92A 27C | (8.6.16) Bosch Power Tools

rakmayın. Büyük sıcaklık değişikliklerine maruz kaldığı takdirde tekrar kullanmadan önce uzaktan kumanda cihazının sıcaklık dengelemesi yapmasını bekleyin.

İçinde yeterli gerilime sahip bir batarya olduğu sürece uzaktan kumanda cihazı işletme hazırlıdır.

Rotasyonlu distomatı öyle yerleştirin ki, uzaktan kumanda cihazının sinyalleri rotasyonlu distomat üzerindeki algılama merceklerinden birine (rotasyonlu distomatın kullanım kılavuzuna bakın) doğrudan doğruya ulaşısın. Uzaktan kumanda cihazı algılama merceklerinden birine doğrudan doğruya doğrultulamıyorsa çalışma alanı kısıtlanır ve küçülür. Sinyalin yansıtılması (örneğin duvarlardan) ile endirekt sinyallerde erişim uzaklığı iyileştirilebilir.

Uzaktan kumanda cihazının herhangi bir tuşuna basıldıktan sonra işletim göstergesinin 6 yanması bir sinyalin gönderildiğini gösterir.

Rotasyonlu distomatin uzaktan kumanda cihazı ile açılıp kapanması mümkün değildir.

işletim türleri

Rotasyonlu distomatin fonksiyonlarına ait ayrıntılı bilgiyi rotasyonlu distomatin kullanım kılavuzunda bulabilirsiniz.

Rotasyonlu işletim (150/300/600 dev/dak)

Uzaktan kumanda cihazındaki rotasyonlu işletim tuşunun 1 fonksiyonu rotasyonlu dis- tomattaki tuşla aynıdır.

Her açma işleminden sonra rotasyonlu distomat orta rotasyon hızındaki rotasyonlu işletimde bulunur.

Çizgisel işletimden rotasyonlu işletme geçmek için rotasyonlu işletim tuşuna 1 basın. Rotasyonlu işletim orta rotasyon hızıyla başlar.

Rotasyon hızını değiştirmek için, istediğiniz rotasyon hızına erişilinceye kadar rotasyonlu işletim tuşuna 1 yeniden basın.

Çizgisel işletim, noktasal işletim (10°/25°/50°, 0°)

Uzaktan kumanda cihazındaki çizgisel işletim tuşunun 2 fonksiyonu rotasyonlu distomattaki tuşla aynıdır.

Çizgisel veya noktasal işletme geçmek için çizgisel işletim tuşuna 2 basın. Rotasyonlu distomat en küçük aralık açılı çizgisel işletme geçer.

Aralık açısını değiştirmek için çizgisel işletim tuşuna 2 basın. Aralık açısı iki kademede büyütülür ve her kademede rotasyon hızı yükseltilir. Çizgisel işletim tuşuna 2 üçüncü

Bosch Power Tools 1 609 92A 27C | (8.6.16)

kez basıldığında rotasyonlu distomat kısa bir salınımdan sonra noktasal işletme geçer. Aynı tuşa 2 yeniden basıldığında en küçük aralık açılı çizgisel işletme geçilir. Not: Atalet nedeniyle lazer, lazer çizgisinin son noktasını biraz aşabilir.

Lazer çizgisinin/lazer noktasının veya rotasyon düzleminin döndürülmesi (Bakınız: Şekil A)

Lazer çizgisi/lazer noktası veya lazer düzleminin döndürülmesi sadece uzaktan ku-manda cihazı ile mümkündür. Rotasyonlu distomat yatay konumda iken lazer çizgisini (çizgisel işletimde) veya la-zer noktasını (noktasal işletimde) lazerin rotasyon düzlemi içine pozisyonlandırabilir-siniz. 360° döndürme mümkündür. Saat hareket yönünde döndürmek için tuşa 4 saat hareket yönünün tersine döndür-mek için tuşa 5 basın. Rotasyonlu işletimde tuşların işlevi yoktur. Rotasyonlu distomat dikey konumda iken lazer noktasını, lazer çizgisini veya rotas-yon düzlemini dikey eksende döndürebilirsiniz. Döndürme sadece otomatik nivelman alanı içinde (5° sola veya sağa) mümkündür. Saga döndürmek için tuşa 4, sola döndürmek için tuşa 5 basın.

Şok uyarı fonksiyonunun resetlenmesi

Rotasyonlu distomatın bir şok uyarı fonksiyonu vardır ve bu fonksiyon rotasyonlu distomatın konumu değiştiğinde veya rotasyonlu distomat sarsıldığında veya zeminde titreşim olduğunda nivelmanın değişen yüksekliğe göre yapılması ve dolayısı ile yükseklik hatalarını önler. Şok uyarı fonksiyonunun açılıp kapanması sadece rotasyonlu distomatta mümkündür. Şok uyarı fonksiyonu sürecini tamamladığında uzaktan kumanda cihazının yardımı ile tekrar başlatılabilir. Şok uyarı fonksiyonu devreye girdiğinde rotasyonlu distomatta lazerin rotasyonu durdurulur, lazer yanıp söner, nivelman göstergesi söner ve şok uyarı göstergesi kırmızı olarak yanıp söner. Güncel işletim türü hafızaya alınır. Şok uyarısı devreye girdiğinde şok uyarı resetlemesi tuşuna 3 basın. Şok uyarı fonksiyonu yeniden başlatılır ve rotasyonlu distomat nivelman yapmaya başlar. Rotasyonlu distomatın nivelmanı tamamlandığında (rotasyonlu distomattaki nivelman göstergesi sürekli yeşil yanar) distomat hafızaya alınmış olan işletim türünde çalışmaya başlar. Bu gibi durumlarda bir referans noktası yardımı ile lazer işınının yüksekliğini kontrol edin ve gerekiyorsa yüksekliği düzeltin.

1 609 92A 27C | (8.6.16) Bosch Power Tools

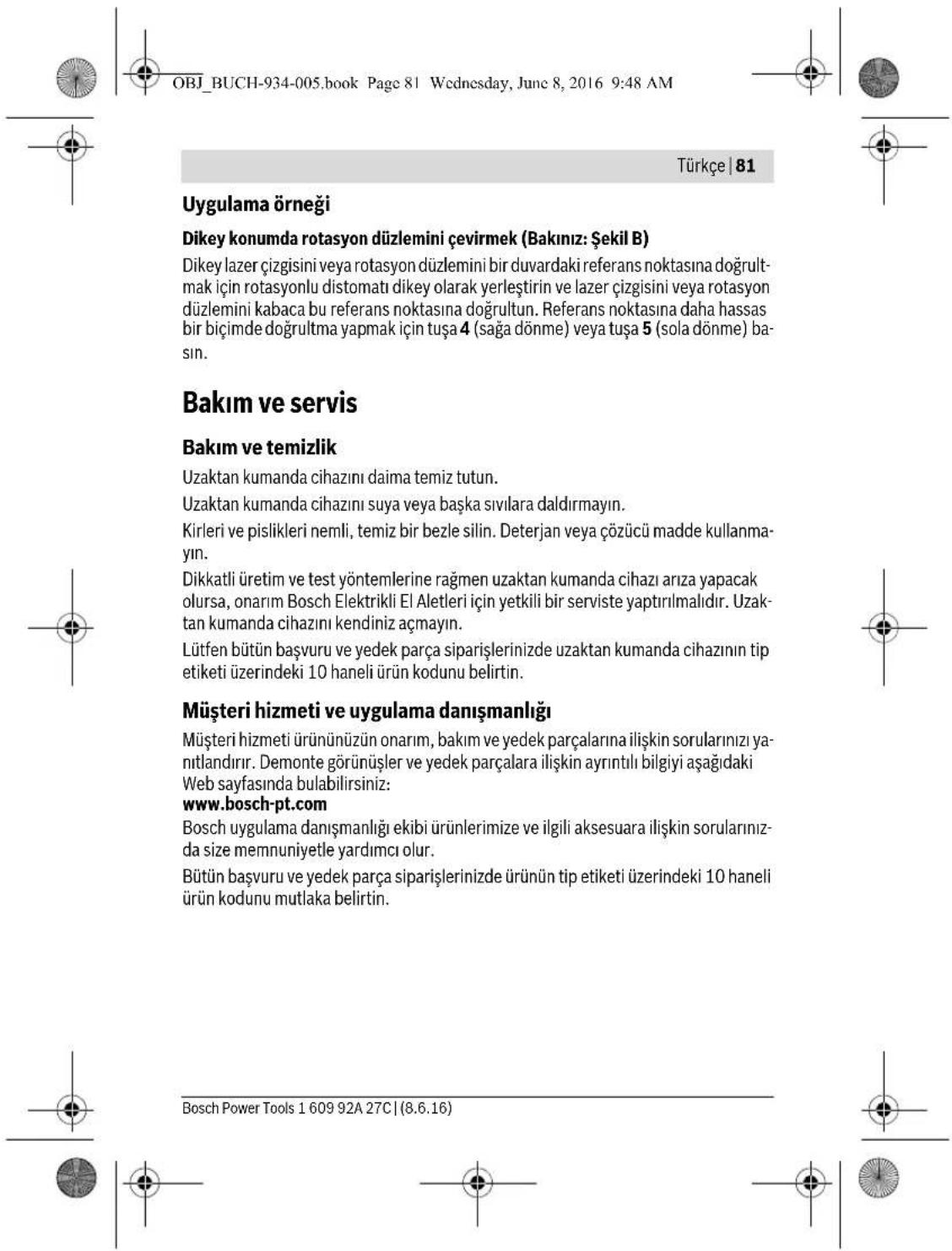

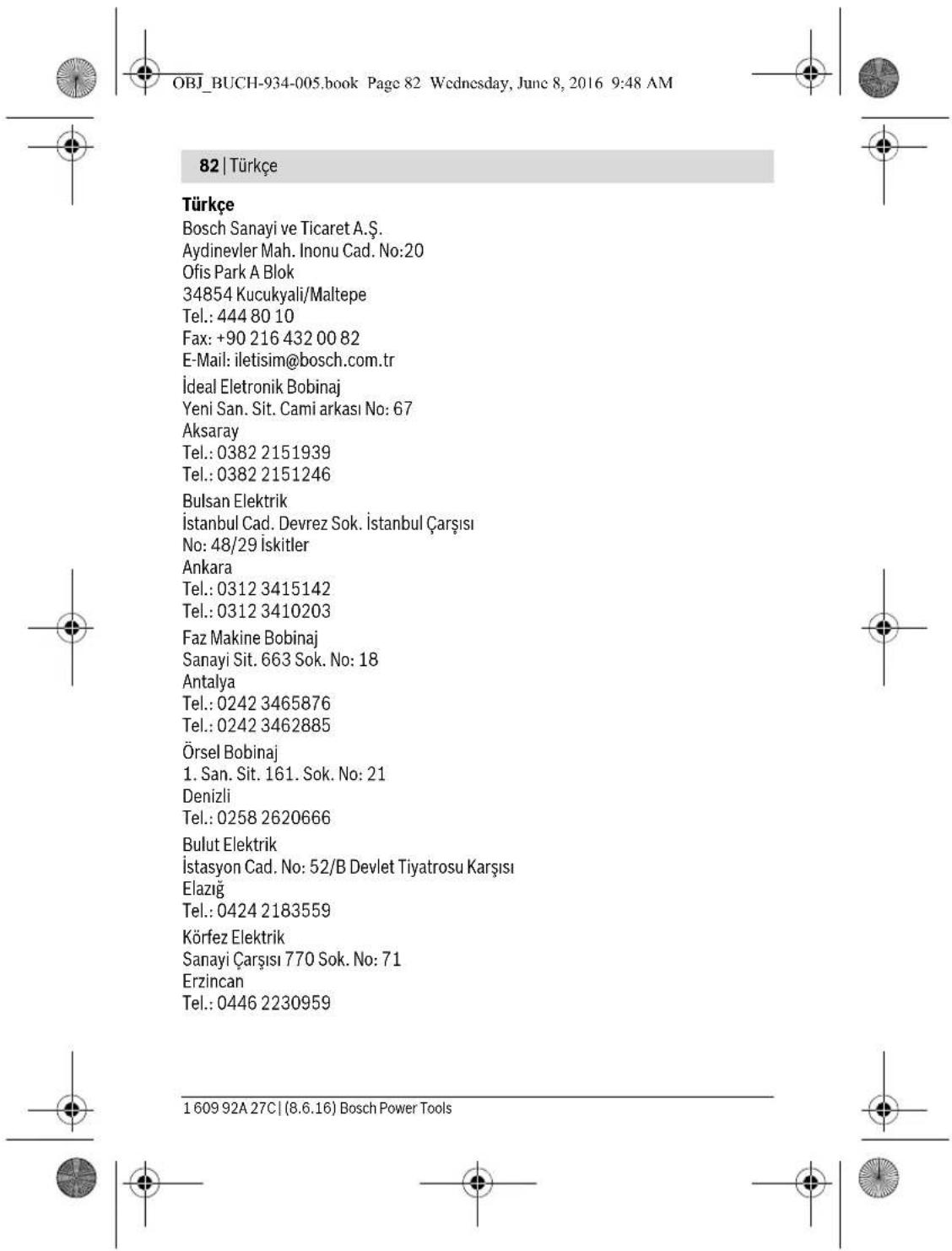

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

Ismetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

izmir

Tel.:[phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.:[phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Tasfiye

Uzaktan kumanda cihazı, aksesuar ve ambalaj malzemesi çevre dostu yeniden kazanım merkezine yollanmalıdır.

Uzaktan kumanda cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2012/19/EU sayılı Avrupa yönetmeliği uyarınca kullanım ömrünü tamamlamış elektrikli aletleri ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye amacıyla geri dönüşüm merkezine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.
