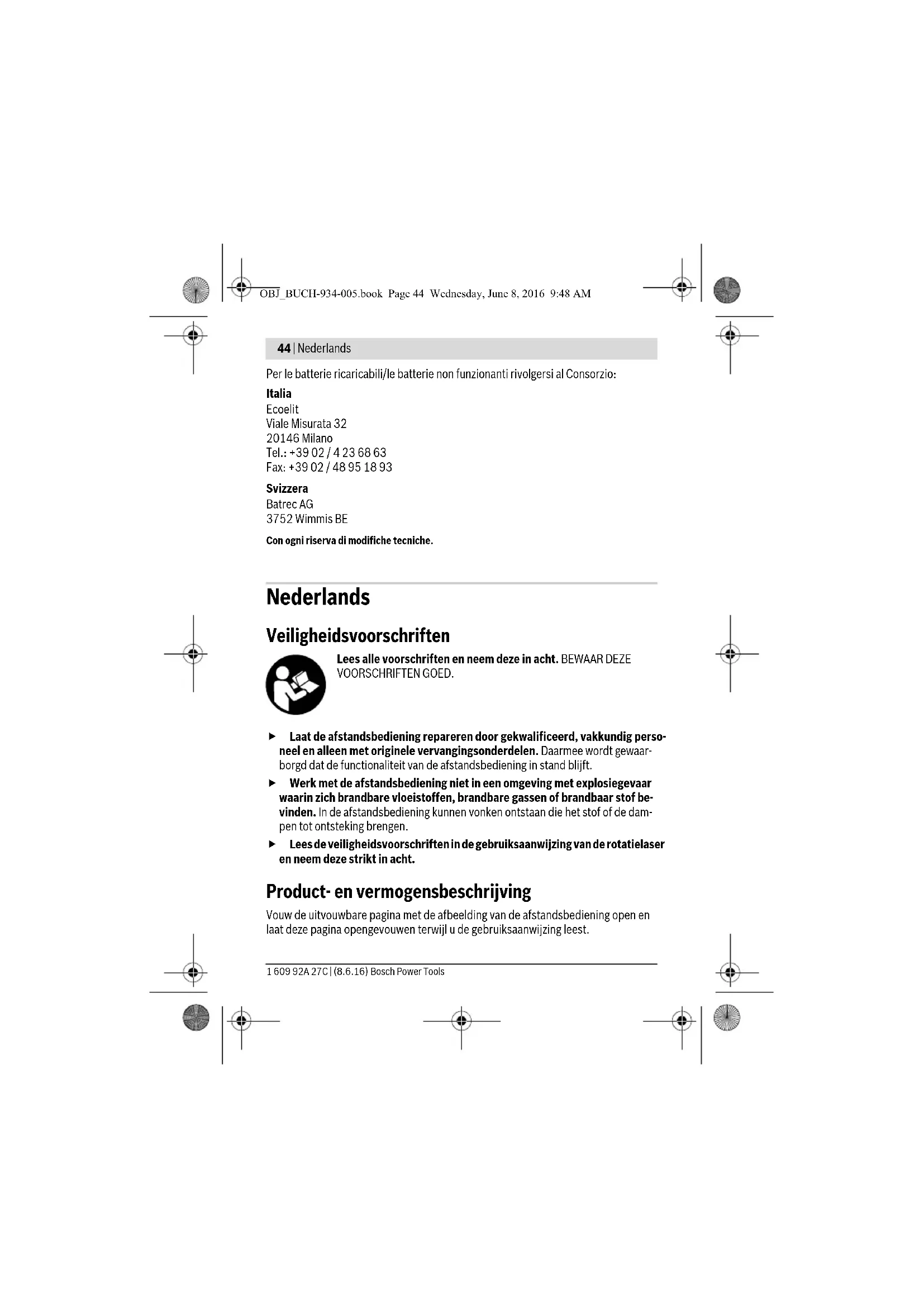

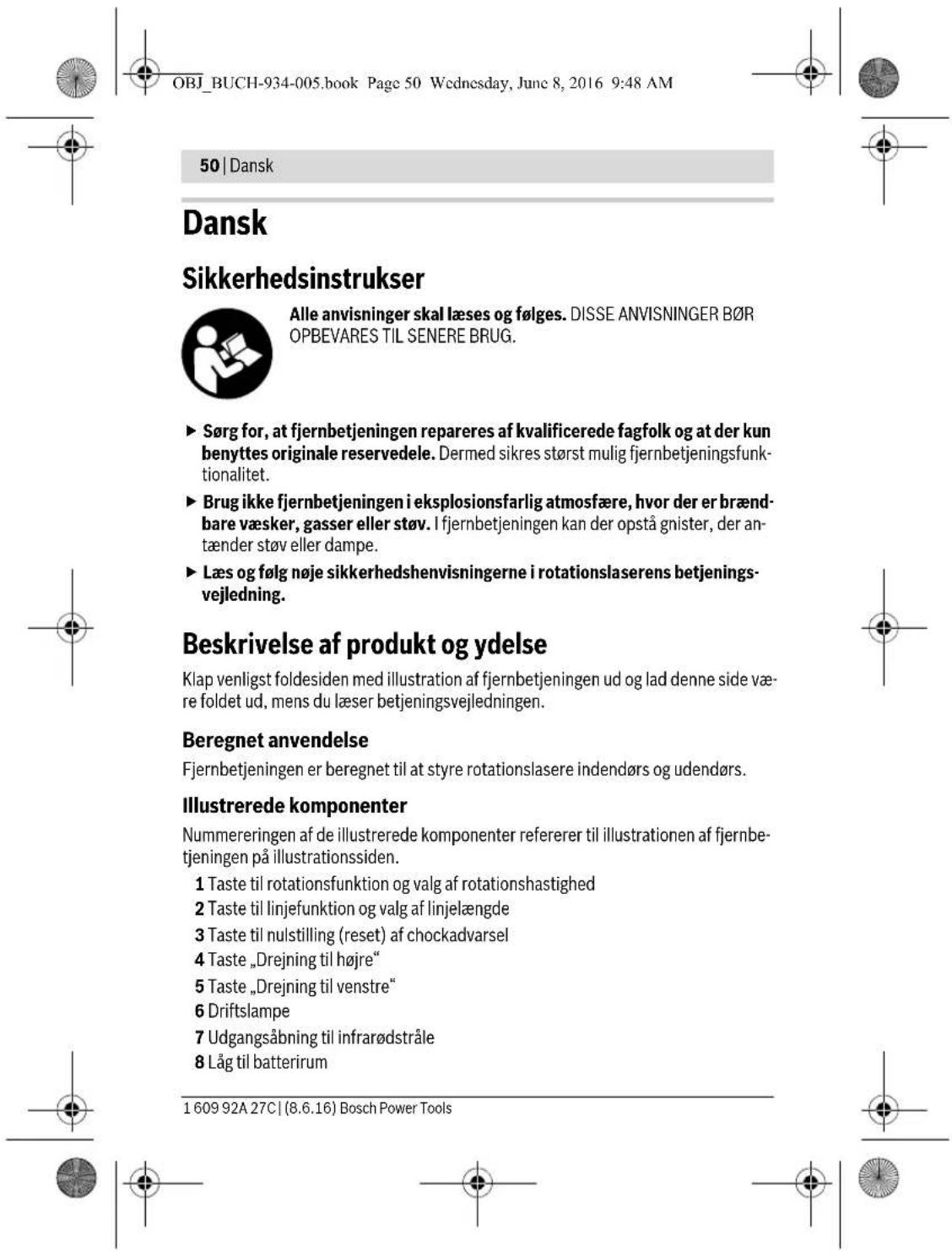

GEBRUIKSAANWIJZING RC 1 Professional BOSCH

30 m Bedrijfstemperatuur –10 °C...+50 °C Bewaartemperatuur –20 °C...+70 °C Batterij 1x1,5VLR06(AA) Gewicht volgens EPTA-Procedure 01:2014 0,07 kg

1) De reikwijdte kan afnemen door ongunstige omgevingsomstandigheden (zoals fel zonlicht).

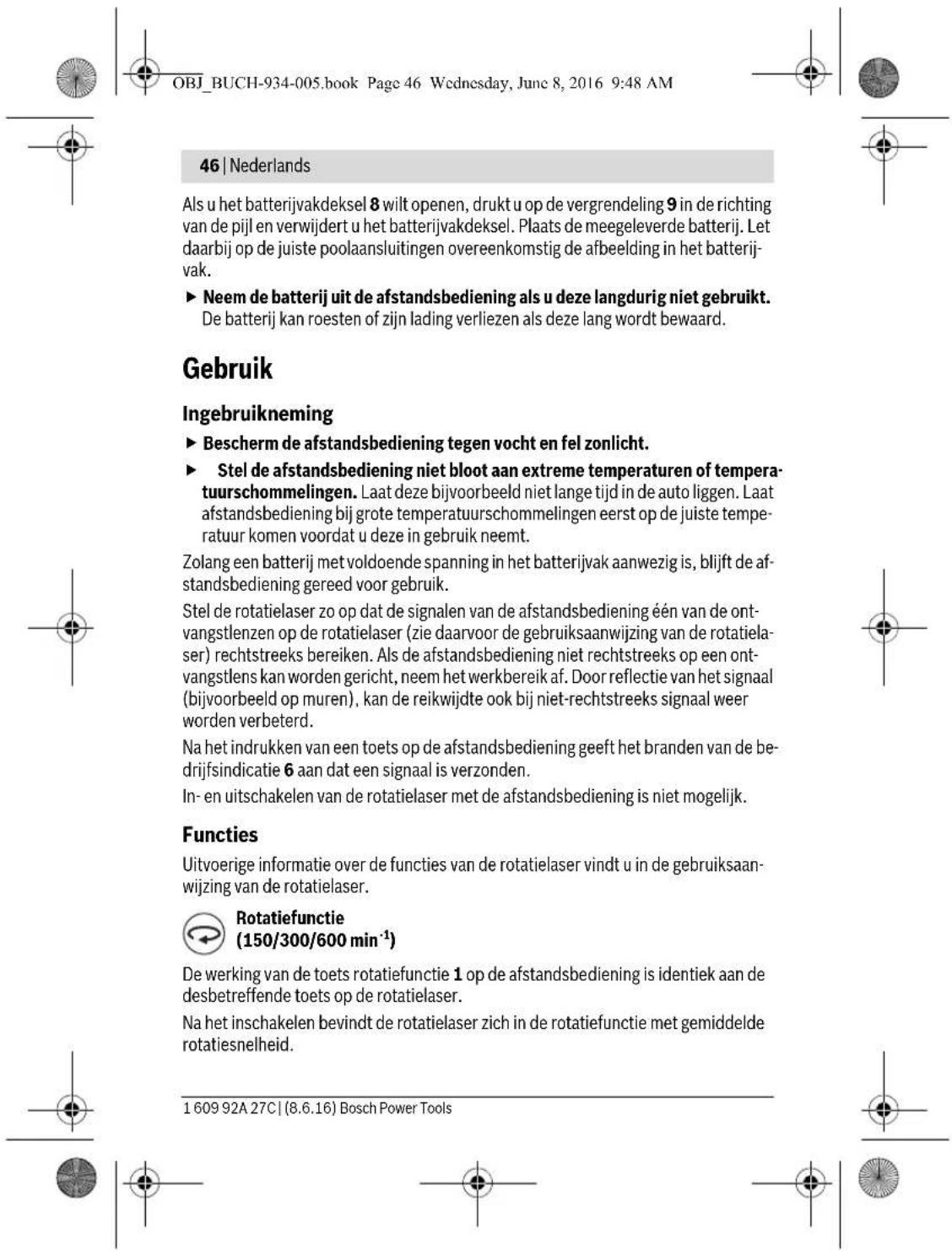

Het serienummer 10 op het typeplaatje dient voor de eenduidige identificatie van de afstandsbedie- ning. OBJ_BUCH-934-005.book Page 45 Wednesday, June 8, 2016 9:48 AM46 | Nederlands 1 609 92A 27C | (8.6.16) Bosch Power Tools Als u het batterijvakdeksel 8 wilt openen, drukt u op de vergrendeling 9 in de richting van de pijl en verwijdert u het batterijvakdeksel. Plaats de meegeleverde batterij. Let daarbij op de juiste poolaansluitingen overeenkomstig de afbeelding in het batterij- vak. Neem de batterij uit de afstandsbediening als u deze langdurig niet gebruikt. De batterij kan roesten of zijn lading verliezen als deze lang wordt bewaard. Gebruik Ingebruikneming Bescherm de afstandsbediening tegen vocht en fel zonlicht. Stel de afstandsbediening niet bloot aan extreme temperaturen of tempera- tuurschommelingen. Laat deze bijvoorbeeld niet lange tijd in de auto liggen. Laat afstandsbediening bij grote temperatuurschommelingen eerst op de juiste tempe- ratuur komen voordat u deze in gebruik neemt. Zolang een batterij met voldoende spanning in het batterijvak aanwezig is, blijft de af- standsbediening gereed voor gebruik. Stel de rotatielaser zo op dat de signalen van de afstandsbediening één van de ont- vangstlenzen op de rotatielaser (zie daarvoor de gebruiksaanwijzing van de rotatiela- ser) rechtstreeks bereiken. Als de afstandsbediening niet rechtstreeks op een ont- vangstlens kan worden gericht, neem het werkbereik af. Door reflectie van het signaal (bijvoorbeeld op muren), kan de reikwijdte ook bij niet-rechtstreeks signaal weer worden verbeterd. Na het indrukken van een toets op de afstandsbediening geeft het branden van de be- drijfsindicatie 6 aan dat een signaal is verzonden. In- en uitschakelen van de rotatielaser met de afstandsbediening is niet mogelijk. Functies Uitvoerige informatie over de functies van de rotatielaser vindt u in de gebruiksaan- wijzing van de rotatielaser. Rotatiefunctie (150/300/600 min

De werking van de toets rotatiefunctie 1 op de afstandsbediening is identiek aan de desbetreffende toets op de rotatielaser. Na het inschakelen bevindt de rotatielaser zich in de rotatiefunctie met gemiddelde rotatiesnelheid. OBJ_BUCH-934-005.book Page 46 Wednesday, June 8, 2016 9:48 AMNederlands | 47 Bosch Power Tools 1 609 92A 27C | (8.6.16) Als u van de lijn- naar de rotatiefunctie wilt gaan, drukt u op de toets voor de rotatie- functie 1. De rotatiefunctie start met gemiddelde rotatiesnelheid. Als u de rotatiesnelheid wilt veranderen, drukt u opnieuw op de toets voor de rotatie- functie 1 tot de gewenste snelheid bereikt is. Lijnfunctie, puntfunctie (10°/25°/50°, 0°) De werking van de toets lijnfunctie 2 op de afstandsbediening is identiek aan de des- betreffende toets op de rotatielaser. Als u naar de lijnfunctie of de puntfunctie wilt gaan, drukt u op de toets voor lijnfunctie

2. De rotatielaser schakelt over naar de lijnfunctie met de kleinste openingshoek.

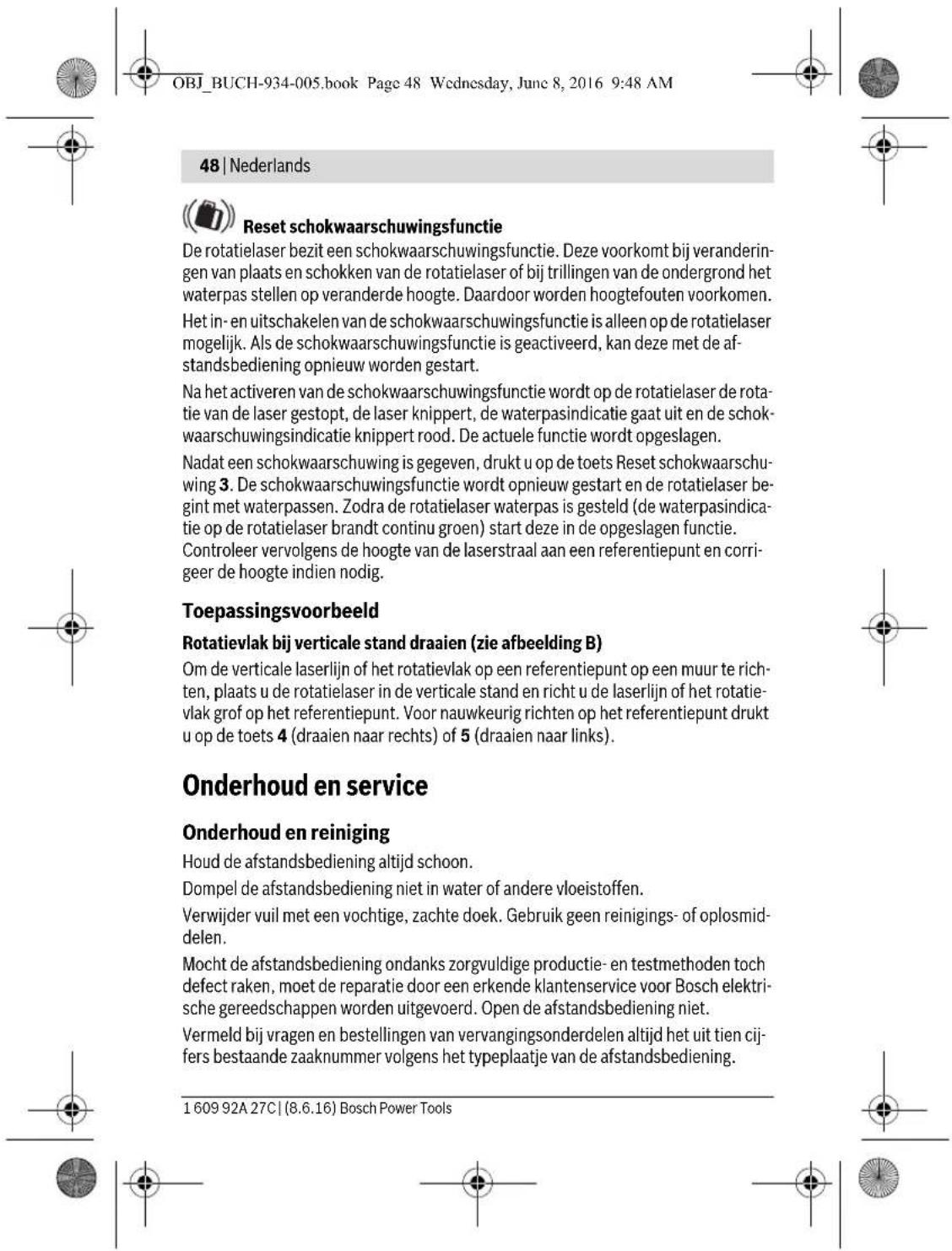

Voor de wijziging van de openingshoek drukt u op de toets voor lijnfunctie 2. De ope- ningshoek wordt in twee stappen vergroot. Tegelijkertijd wordt de rotatiesnelheid bij elke stap verhoogd. Als u voor de derde keer op de toets voor lijnfunctie 2 drukt, scha- kelt de rotatielaser na kort heen en weer bewegen over naar de puntfunctie. Als u de toets 2 opnieuw indrukt, keert het apparaat terug naar de lijnfunctie met de kleinste openingshoek. Opmerking: Vanwege de traagheid kan de laser in geringe mate over de eindpunten van de laserlijn heen bewegen. Draaien van laserlijn, laserpunt of rotatievlak (zie afbeelding A) Het draaien van laserlijn, laserpunt of rotatievlak is slechts met de afstandsbediening mogelijk. Bij een horizontale stand van de rotatielaser kunt u de laserlijn (bij lijnfunctie) of la- serpunt (bij puntfunctie) binnen het rotatievlak van de laser positioneren. Een draai- ing van 360° is mogelijk. Druk voor het draaien met de wijzers van de klok mee op de toets 4. Druk voor het draaien tegen de wijzers van de klok in op de toets 5. Bij rotatiefunctie heeft het in- drukken van de toetsen geen effect. Bij een verticale stand van de rotatielaser kunt u laserpunt, laserlijn of rotatievlak om de verticale as draaien. Draaiing is alleen binnen het zelfwaterpasbereik (5° naar links of naar rechts) mogelijk. Druk voor het draaien naar rechts op de toets 4. Druk voor het draaien naar links op de toets 5. OBJ_BUCH-934-005.book Page 47 Wednesday, June 8, 2016 9:48 AM48 | Nederlands 1 609 92A 27C | (8.6.16) Bosch Power Tools Reset schokwaarschuwingsfunctie De rotatielaser bezit een schokwaarschuwingsfunctie. Deze voorkomt bij veranderin- gen van plaats en schokken van de rotatielaser of bij trillingen van de ondergrond het waterpas stellen op veranderde hoogte. Daardoor worden hoogtefouten voorkomen. Het in- en uitschakelen van de schokwaarschuwingsfunctie is alleen op de rotatielaser mogelijk. Als de schokwaarschuwingsfunctie is geactiveerd, kan deze met de af- standsbediening opnieuw worden gestart. Na het activeren van de schokwaarschuwingsfunctie wordt op de rotatielaser de rota- tie van de laser gestopt, de laser knippert, de waterpasindicatie gaat uit en de schok- waarschuwingsindicatie knippert rood. De actuele functie wordt opgeslagen. Nadat een schokwaarschuwing is gegeven, drukt u op de toets Reset schokwaarschu- wing 3. De schokwaarschuwingsfunctie wordt opnieuw gestart en de rotatielaser be- gint met waterpassen. Zodra de rotatielaser waterpas is gesteld (de waterpasindica- tie op de rotatielaser brandt continu groen) start deze in de opgeslagen functie. Controleer vervolgens de hoogte van de laserstraal aan een referentiepunt en corri- geer de hoogte indien nodig. Toepassingsvoorbeeld Rotatievlak bij verticale stand draaien (zie afbeelding B) Om de verticale laserlijn of het rotatievlak op een referentiepunt op een muur te rich- ten, plaats u de rotatielaser in de verticale stand en richt u de laserlijn of het rotatie- vlak grof op het referentiepunt. Voor nauwkeurig richten op het referentiepunt drukt u op de toets 4 (draaien naar rechts) of 5 (draaien naar links). Onderhoud en service Onderhoud en reiniging Houd de afstandsbediening altijd schoon. Dompel de afstandsbediening niet in water of andere vloeistoffen. Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmid- delen. Mocht de afstandsbediening ondanks zorgvuldige productie- en testmethoden toch defect raken, moet de reparatie door een erkende klantenservice voor Bosch elektri- sche gereedschappen worden uitgevoerd. Open de afstandsbediening niet. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cij- fers bestaande zaaknummer volgens het typeplaatje van de afstandsbediening. OBJ_BUCH-934-005.book Page 48 Wednesday, June 8, 2016 9:48 AMNederlands | 49 Bosch Power Tools 1 609 92A 27C | (8.6.16) Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over ver- vangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cij- fers bestaande productnummer volgens het typeplaatje van het product. Nederland Tel.: [phone] Fax: [phone] E-mail: [e-mail] België Tel.: [phone] Fax: [phone] E-mail: [e-mail] Afvalverwijdering Afstandsbediening, toebehoren en verpakkingen moeten op een voor het milieu ver- antwoorde wijze worden gerecycled. Gooi afstandsbedieningen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruik- bare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu’s en batterijen apart wor- den ingezameld en op een voor het milieu verantwoorde wijze wor- den gerecycled. Wijzigingen voorbehouden. OBJ_BUCH-934-005.book Page 49 Wednesday, June 8, 2016 9:48 AM50 | Dansk 1 609 92A 27C | (8.6.16) Bosch Power Tools Dansk Sikkerhedsinstrukser Alle anvisninger skal læses og følges. DISSE ANVISNINGER BØR OPBEVARES TIL SENERE BRUG. Sørg for, at fjernbetjeningen repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig fjernbetjeningsfunk- tionalitet. Brug ikke fjernbetjeningen i eksplosionsfarlig atmosfære, hvor der er brænd- bare væsker, gasser eller støv. I fjernbetjeningen kan der opstå gnister, der an- tænder støv eller dampe. Læs og følg nøje sikkerhedshenvisningerne i rotationslaserens betjenings- vejledning. Beskrivelse af produkt og ydelse Klap venligst foldesiden med illustration af fjernbetjeningen ud og lad denne side væ- re foldet ud, mens du læser betjeningsvejledningen. Beregnet anvendelse Fjernbetjeningen er beregnet til at styre rotationslasere indendørs og udendørs. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af fjernbe- tjeningen på illustrationssiden. 1 Taste til rotationsfunktion og valg af rotationshastighed 2 Taste til linjefunktion og valg af linjelængde 3 Taste til nulstilling (reset) af chockadvarsel 4 Taste „Drejning til højre“ 5 Taste „Drejning til venstre“ 6 Driftslampe 7 Udgangsåbning til infrarødstråle 8 Låg til batterirum OBJ_BUCH-934-005.book Page 50 Wednesday, June 8, 2016 9:48 AMDansk | 51 Bosch Power Tools 1 609 92A 27C | (8.6.16) 9 Lås af låg til batterirum 10 Serienummer Tilbehør, som er illustreret eller beskrevet i brugsanvisningen, hører ikke til standard-leve- ringen. Tekniske data Montering Batteri isættes/skiftes Det anbefales, at fjernbetjeningen drives med Alkali-Mangan-batterier. Låget til batterirummet åbnes 8 ved at trykke låsen 9 i pilens retning og tage låget til batterirummet af. Sæt det medleverede batteri i. Kontrollér at polerne vender rigtigt iht. illustrationen i batterirummet. Tag batteriet ud af fjernbetjeningen, hvis den ikke skal bruges i længere tid. Batteriet kan korrodere og aflade sig selv, hvis det lagres i længere tid. Brug Ibrugtagning Beskyt fjernbetjeningen mod fugtighed og direkte solstråler. Udsæt ikke fjernbetjeningen for ekstreme temperaturer eller tempera- tursvingninger. Lad den f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at fjernbetjeningen er tempereret ved større temperatursvingninger, før den tages i brug. Så længe et batteri med tilstrækkelig spænding sidder i batterirummet, er fjernbetje- ningen driftsklar. Fjernbetjening RC 1 Typenummer 3 601 K69 900 Arbejdsområde
