RC 1 Professional - Daljinski upravljalnik BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Infrardeči daljinski upravljalnik za rotacijski laser
Znamka	Bosch
Model	RC 1 Professional
Številka artikla	3 601 K69 900
Doseg	30 m
Teža (v skladu s postopkom EPTA 01:2014)	0,07 kg
Napajanje	1 alkalna baterija 1,5 V LR06 (AA)
Delovna temperatura	-10 °C do +50 °C
Temperatura skladiščenja	-20 °C do +70 °C
Glavne funkcije	Način vrtenja (150/300/600 vrt/min), način risanja črt (10°/25°/50°, 0°), vrtenje v smeri urinega kazalca/proti smeri urinega kazalca, opozorilo pred udarci in ponastavitev
Krmilni elementi	Tipke: način vrtenja, način risanja, opozorilo, vrtenje v smeri urinega kazalca, vrtenje proti smeri urinega kazalca, indikator delovanja
Predvidena uporaba	Nadzor rotacijskih laserjev v zaprtih prostorih in na prostem
Vzdrževanje in čiščenje	Mehka in vlažna krpa, brez detergentov ali topil, ne potapljajte v vodo
Varnost	Ne uporabljajte v eksplozivnem okolju, popravila naj opravlja usposobljeno osebje z originalnimi deli
Nadomestni deli	Na voljo na www.bosch-pt.com, navedite številko artikla
Garancija in servis	Pooblaščeni servis Bosch

Pogosto zastavljena vprašanja - RC 1 Professional BOSCH

Kako vklopiti daljinski upravljalnik RC 1?

Daljinski upravljalnik se samodejno vklopi, ko vstavite baterijo. Ni stikala za vklop/izklop. Pritisnite tipko za oddajanje signala, indikator se prižge.

Katero baterijo uporabiti?

Uporabite alkalno manganovo baterijo 1,5 V LR06 (AA). Vstavite jo ob upoštevanju polarnosti, označene v predalu.

Kakšen je doseg daljinskega upravljalnika?

Doseg je 30 m v normalnih pogojih. Lahko se zmanjša ob neposredni sončni svetlobi ali ovirah.

Kako očistiti daljinski upravljalnik?

Očistite ga z mehko, vlažno krpo. Ne uporabljajte detergentov ali topil. Ne potapljajte ga v vodo.

Ali lahko uporabljam daljinski upravljalnik v eksplozivnem okolju?

Ne. Ne uporabljajte ga v prisotnosti vnetljivih tekočin, plinov ali prahu, saj lahko povzroči iskrenje.

Kako zamenjati baterijo?

Pritisnite zaklepno napravo (9), da odprete pokrov predala za baterije (8). Zamenjajte baterijo ob upoštevanju polarnosti. Zaprite pokrov.

Kaj storiti, če daljinski upravljalnik ne deluje več?

Preverite baterijo in njeno polarnost. Če težava vztraja, se obrnite na pooblaščeni servis Bosch. Ne razstavljajte naprave sami.

Kako ponastaviti opozorilo pred udarci?

Po sprožitvi pritisnite tipko za opozorilo pred udarci (3). Rotacijski laser se ponovno poravna in nadaljuje v zapomnilnem načinu.

Ali lahko z daljinskim upravljalnikom vklopim/izklopim laser?

Ne, vklop/izklop rotacijskega laserja se izvede le na sami napravi. Daljinski upravljalnik omogoča spreminjanje načinov in vrtenja.

Kje najti serijsko številko?

Serijska številka (10) je na tablici z imenom daljinskega upravljalnika. Potrebna je za naročanje nadomestnih delov.

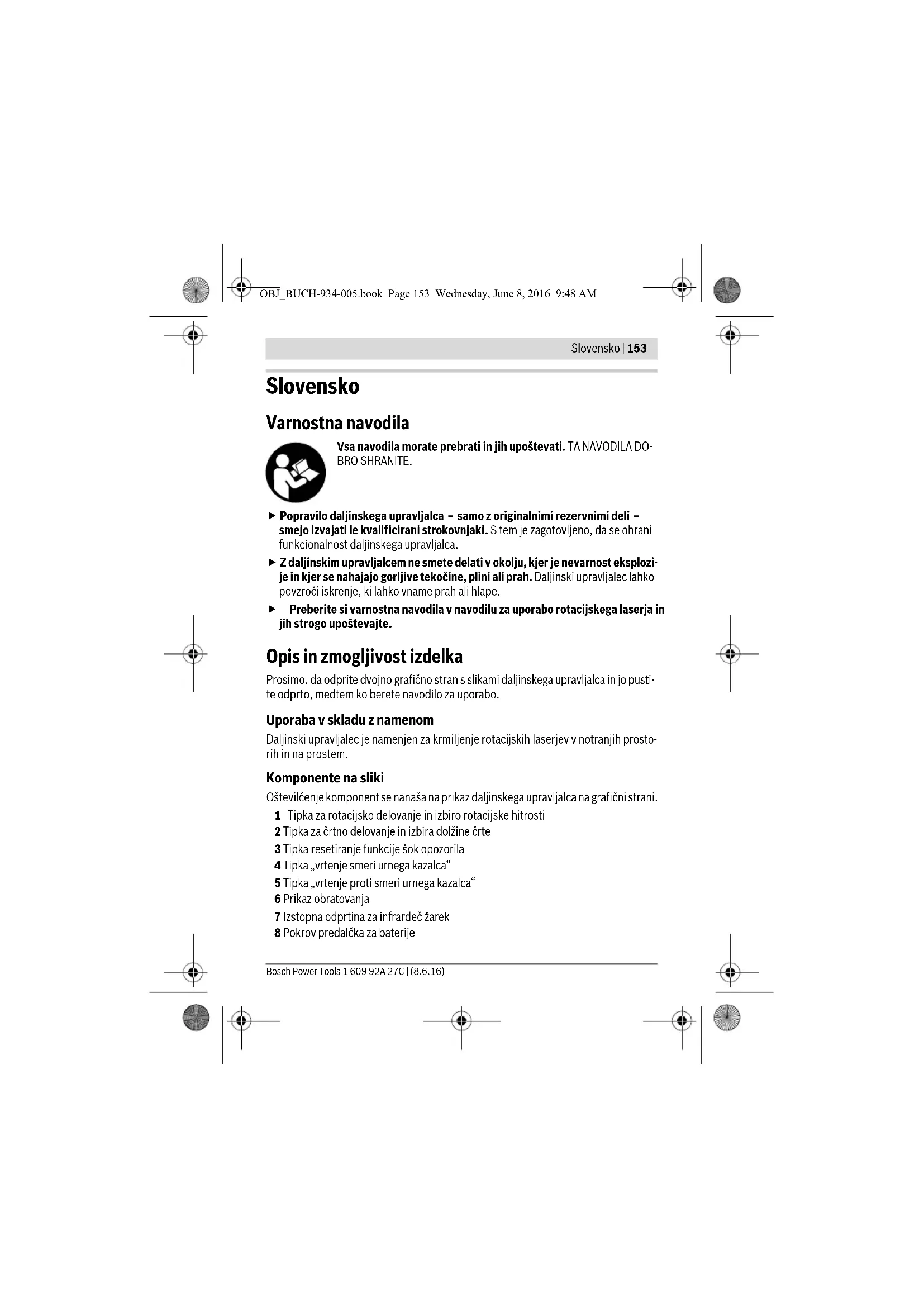

NAVODILA ZA UPORABO RC 1 Professional BOSCH

Vsa navodila morate prebrati in jih upoštevati. TA NAVODILA DOBRO SHRANITE.

▶ Popravilo daljinskega upravljalca – samo z originalnimi rezervnimi deli – smejo izvajati le kvalificirani strokovnjaki. S tem je zagotovljeno, da se ohrani funkcionalnost daljinskega upravljalca.
Z daljinskim upravljalcem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Daljinski upravljalec lahko povzroči iskrenje, ki lahko vname prah ali hlape.
▶ Preberite si varnostna navodila v navodilu za uporabo rotacijskega laserja in jih strogo upoštevajte.

Opis in zmogljivost izdelka

Prosimo, da odprite dvojno grafično stran s slikami daljinskega upravljalca in jo pustite odprto, medtem ko berete navodilo za uporabo.

Uporaba v skladu z namenom

Daljinski upravljalec je namenjen za krmiljenje rotacijskih laserjev v notranjih prostorih in na prostem.

Komponente na sliki

Oštevilčenje komponent se nanaša na prikaz daljinskega upravljalca na grafični strani.

1 Tipka za rotacijsko delovanje in izbiro rotacijske hitrosti
2 Tipka za črtno delovanje in izbira dolžine črte
3 Tipka resetiranje funkcije šok opozorila
4 Tipka „vrtenje smeri urnega kazalca“
5 Tipka „vrtenje proti smeri urnega kazalca“
6 Prikaz obratovanja
7 Izstopna odprtina za infrardeč žarek
8 Pokrov predalčka za baterije

Bosch Power Tools 1 609 92A 27C | (8.6.16)

10 Serijska številka

Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Tehnični podatki

Daljinski upravljalec RC 1
Številka artikla	3 601 K69 900
Delovno območje1)	30 m
Delovna temperatura	-10 °C...+50 °C
Temperatura skladiščenja	-20 °C...+70 °C
Baterija	1 x 1,5 V L R 06 (AA)
Teža po EPTA-Procedure 01:2014	0,07 kg

1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjša.
Za nedvoumno identificiranje daljinskega upravljalca služi serijska številka 10 na tipski tablici.

Montaža

Namestitev/zamenjava baterije

Pri uporabi daljinskega upravljalca priporočamo uporabo alkalnih manganskih baterij.

Če želite odpreti pokrov predalčka za baterijo 8, pritisnite aretiranje 9 v smeri puščice in snemite pokrov predalčka za baterijo. Vstavite priloženo baterijo. Pri tem pazite na pravilnost polov z ozirom na prikaz v predalčku za baterije.

Če daljinskega upravljalca dalj časa ne uporabljajte, vzemite baterijo iz daljinskega upravljalca. Baterija lahko pri daljšem skladiščenju korodira in se sama izprazne.

Delovanje

Zagon

▶ Daljinski upravljalec zaščitite pred mokroto in direktnim vpadom sonca.
- Daljinskega upravljalca ne izpostavljajte externnim temperaturam ali temperaturnim nihanjem. Ne pustite, da bi daljinski upravljalec dalj časa ležal v avtomobilu. Pustite, da se temperatura daljinskega upravljalca pri večjih temperaturnih nihanjih najprej uravna, preden jo vzamete v obratovanje.

1609 92A 27C | (8.6.16) Bosch Power Tools

Tako dolgo kot je vstavljena baterija z zadostno veliko napetostjo, ostane daljinski upravljalec pripravljen za obratovanje.

Rotacijski laser postavite tako, da lahko signali daljinskega upravljalca dosežejo eno od sprejemnih leč na rotacijskem laserju (glejte navodilo za uporabo rotacijskega laserja) v direktni smeri. Če daljinskega upravljalca ne morete usmeriti direktno na sprejemno lečo, se zmanjša delovno območje. Zaradi reflekcij signala (npr. na stenah) se lahko dosegljivost tudi pri posrednem signalu spet izboljša.

Pri pritisku tipke na daljinskem upravljalcu kaže prikazovalnik obratovanja 6, da se je signal oddal.

Vklop-/izklop rotacijskega laserja z daljinskim upravljlcem ni možen.

Vrste delovanja

Izčrpne informacije o funkcijah roracijskega laserja se nahajajo v navodilu za obratovanje rotacijskega laserja.

Rotacijsko obratovanje (150/300/600 min ^-1 )

Funkcija tipke rotacijskega obratovanja 1 na daljinskem upravljalcu je identična s to na rotacijskem laserju.

Po vsakem vklopu se nahaja rotacijski laser v rotacijskem obratovanju s srednjo rotacijsko hitrostjo.

Za menjavo od črtnega k rotacijskemu obratovanju pritisnite tipko za rotacijsko obratovanje 1. Rotacijsko obratovanje starta s srednjo rotacijsko hitrostjo.

Za spremembo rotacijske hitrosti pritisnite ponovno tipko za rotacijsko obratovanje 1, dokler se ne doseže željena hitrost.

Črtno obratovanje, točkovno obratovanje (10°/25°/50°, 0°)

Funkcija tipke linijskega obratovanja 2 na daljinskem upravljalcu je identična s to na rotacijskem laserju.

Če želite menjati v linijsko oz. točkovno obratovanje, pritisnite tipko za linijsko obratovanje 2. Rotacijski laser menja v linijsko obratovanje z najmanjšim odpiralnim kotom.

Za spremembo odpiralnega kota pritisnite tipko za linijsko obratovanje 2. Odpiralni kot se poveča v dveh stopnjah, istočasno se pri vsaki stopnji poveča rotacijska hitrost. Pri tretjem pritisku tipke za linijsko obratovanje 2 menja rotacijski laser po krajšem iznihavanju v točkovno obratovanje. Ponovni pritisk tipke 2 povzroči vračanje v linijsko obratovanje z najmanjšim odpiralnim kotom.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Opozorilo: Zaradi vztrajnosti lahko laser minimalno zaniha preko končnih točk laserske linije.

Vrtenje z laserske linije/laserske točke oz. rotacijske ravnine (glejte sliko A)

Vrtenje laserske linije/laserske točke oz. rotacijske ravnine je možno samo z daljinskim upravljalcem.

Pri horizontalnem položaju rotacijskega laserja lahko pozicionirajte lasersko linijo (pri linijskem obratovanju) oz. lasersko točko (pri točkovnem obratovanju) znotraj rotacijske ravnine laserja. Vrtenje je možno za 360°.

Za vrtenje v smeri urnega kazalca pritisnite tipko 4, za vrtenje proti smeri urnega kazalca pritisnite tipko 5. Pri rotacijskem obratovanju pritisk na tipke ne učinkuje.

Pri vertikalnem položaju rotacijskega laserja lahko vrtite lasersko točko, lasersko linijo ali rotacijsko ravnino okoli navpične osi. Vrtenje je možno le znotraj samonivelir-nega območja (5° na levo ali desno).

Za vrtenje v smeri urnega kazalca na desno pritisnite tipko 4, za vrtenje na levo pritisnite tipko 5.

Rotacijski laser ima funkcijo šok opozorila, ki pri spremembah položaja oz. tresljajih rotacijskega laserja ali pri vibracijah podloge prepreči niveliranje na spremenjeni višini in s tem višinske napake.

Vklop-/izklop funkcije šok opozorila je možen le na rotacijskem laserju. Če se je sprožila funkcija šok opozorila, jo lahko s pomočjo daljinskega upravljalca ponovno startate.

Pri sproženju funkcije šok opozorila se na rotacijskem laserju ustavi rotacija laserja, laser utripa, prikazovalnik niveliranja ugasne in prikazovalnik funkcije šok opozorila utripa rdeče. Aktualni način obratovanja se shrani.

Pri sproženem šok opozorilu pritisnite tipko resetiranja šok opozorila 3. Funkcija šok opozorila se ponovno starta in rotacijski laser prične z niveliranjem. Ko rotacijski laser konča z niveliranjem (prikazovalnik niveliranja na rotacijskem laserju trajno sveti zeleno), zažene v shranjenem načinu obratovanja. Sedaj preverite višino laserskega žarka na referenčni točki in prav tako korigirajte višino.

1 609 92A 27C | (8.6.16) Bosch Power Tools

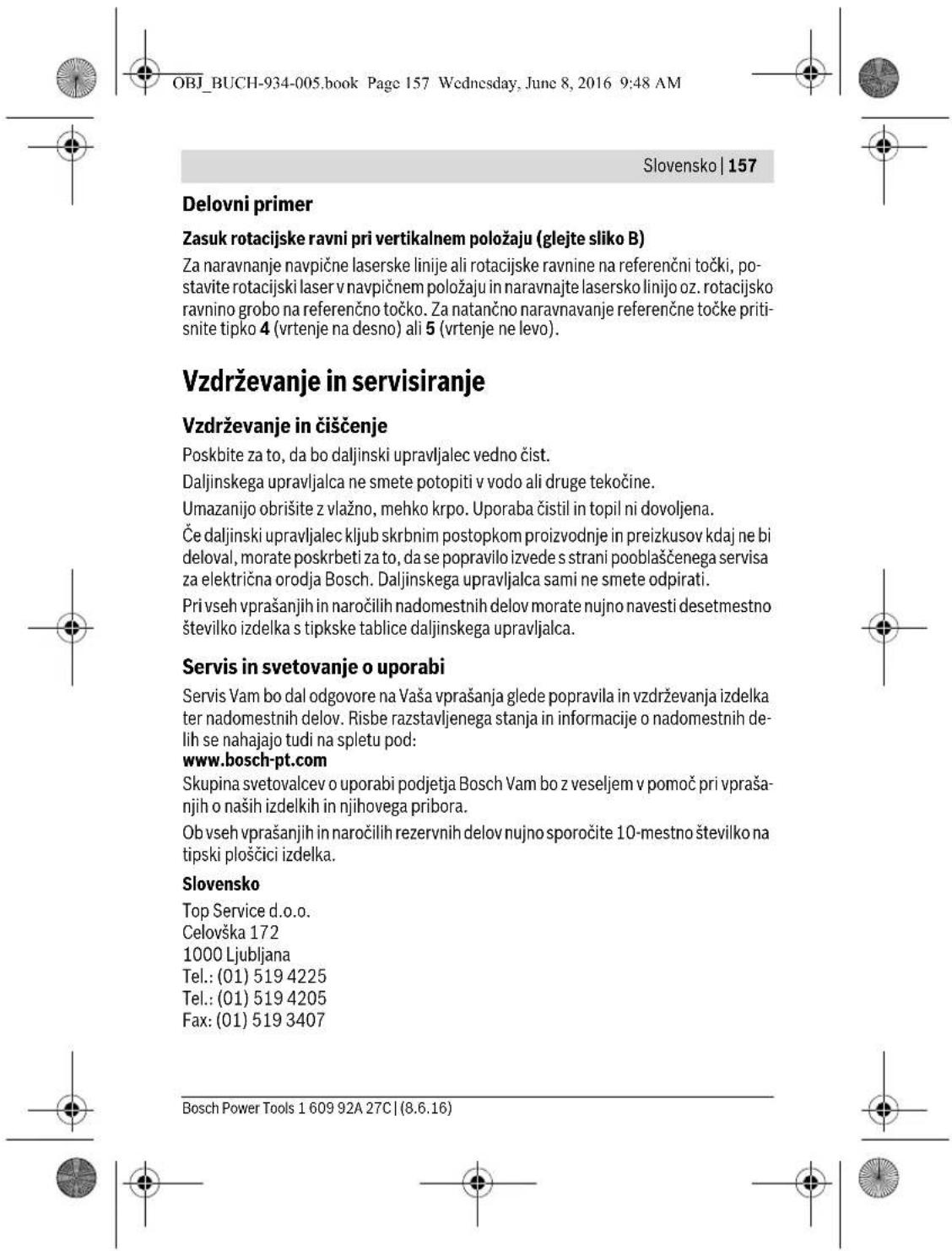

Odpadni daljinski upravljalec, pribor in embalažo morate reciklirati v skladu z varstvom okolja.

Daljinskih upravljalcev in akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo električne naprave, ki niso več v uporabi ter v skladu z Direktivo 2006/66/ES se morajo okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.
