使用説明書 RC 1 Professional BOSCH

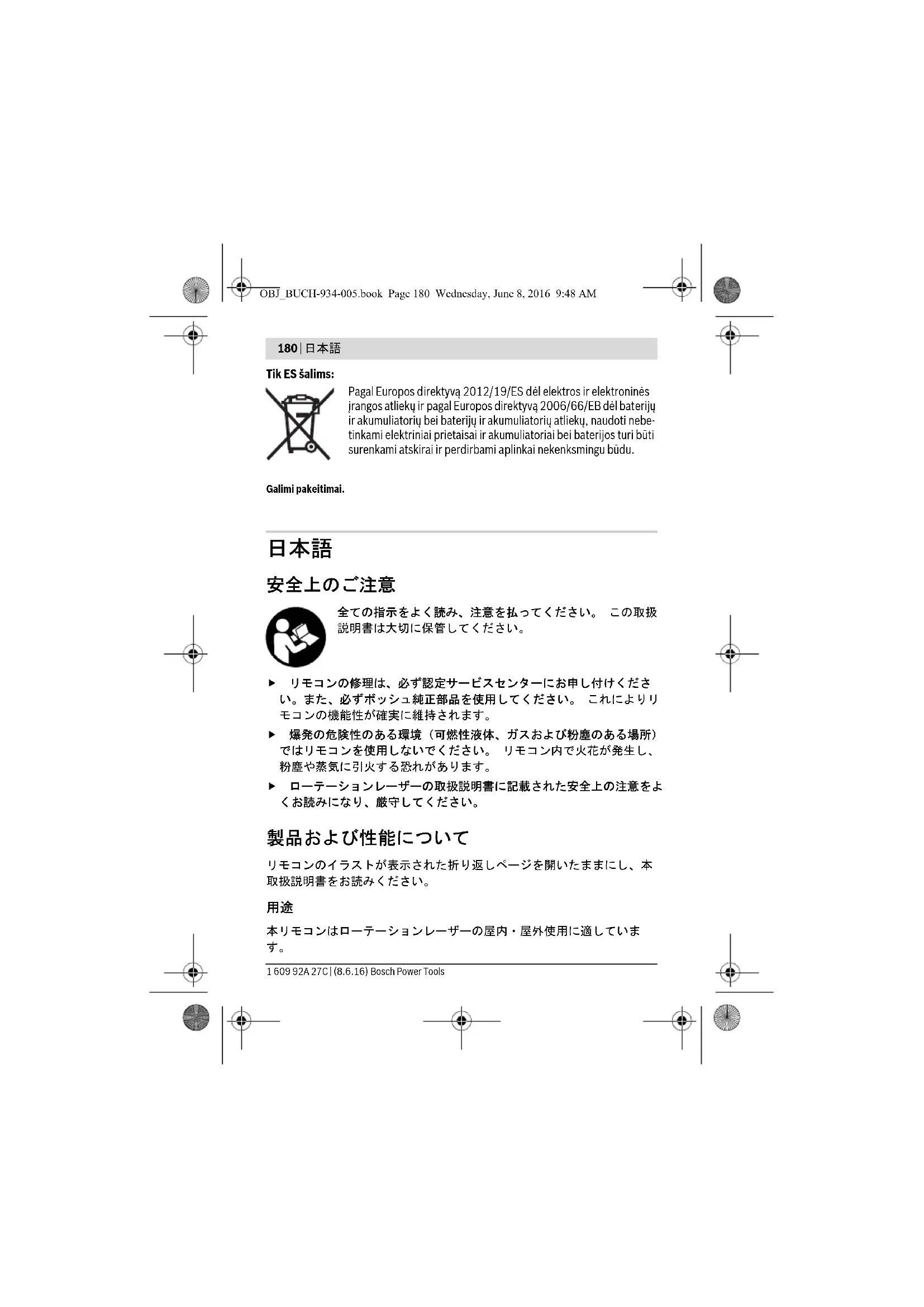

全ての指示をよく読み、注意を払ってください。 この取扱 説明書は大切に保管してください。 リモコンの修理は、必ず認定サービスセンターにお申し付けくださ い。また、必ずボッシュ純正部品を使用してください。 これによりリ モコンの機能性が確実に維持されます。 爆発の危険性のある環境（可燃性液体、ガスおよび粉塵のある場所） ではリモコンを使用しないでください。 リモコン内で火花が発生し、 粉塵や蒸気に引火する恐れがあります。 ローテーションレーザーの取扱説明書に記載された安全上の注意をよ くお読みになり、厳守してください。 製品および性能について リモコンのイラストが表示された折り返しページを開いたままにし、本 取扱説明書をお読みください。

本リモコンはローテーションレーザーの屋内・屋外使用に適していま

OBJ_BUCH-934-005.book Page 180 Wednesday, June 8, 2016 9:48 AM日本語 | 181 Bosch Power Tools 1 609 92A 27C | (8.6.16)

以下の番号はイラストページのリモコン構成図に一致しています。 1 ローテーションモードおよびレーザー回転速度選択用ボタン 2 ラインモードおよびライン長さ選択用ボタン 3 衝撃警告機能リセットボタン 4 ボタン｢右回転｣ 5 ボタン｢左回転｣ 6 電源ランプ 7 レーザー発光口 8 電池収納カバー 9 電池収納カバーロック 10 シリアルナンバー イラストもしくは記述されたアクセサリーの全てが標準付属品に入っているとは限りません。

乾電池の取り付け・交換 リモコンをご使用になる際には、アルカリマンガン乾電池のご使用をお

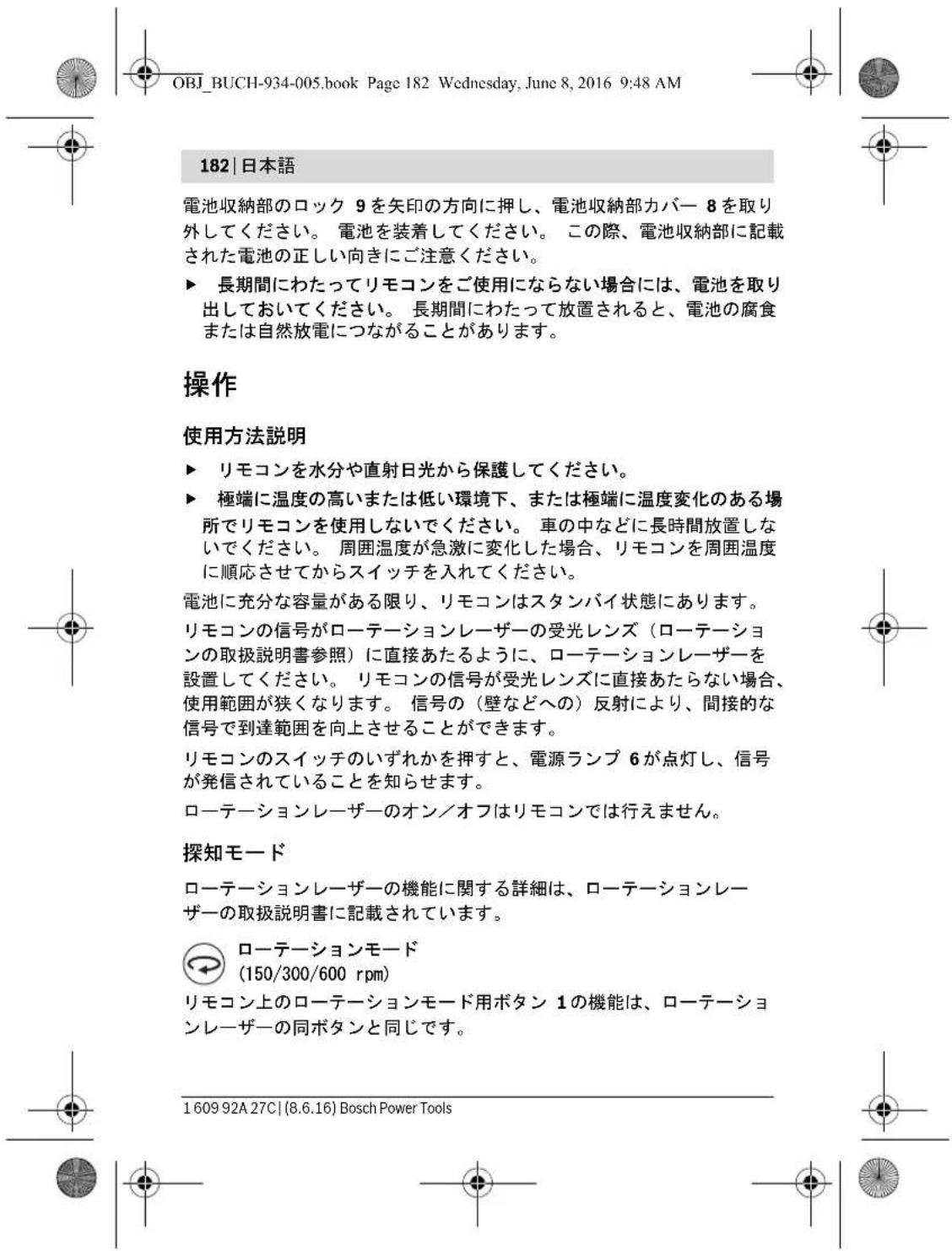

1) 受光に不利な環境下（直射日光のあたる場所など）で使用した場合、受光器が使用できる範囲が狭くなることがあります。お客様のリモコンのシリアルナンバー 10 は銘板上に記載されています。OBJ_BUCH-934-005.book Page 181 Wednesday, June 8, 2016 9:48 AM182 | 日本語 1 609 92A 27C | (8.6.16) Bosch Power Tools 電池収納部のロック 9 を矢印の方向に押し、電池収納部カバー 8 を取り 外してください。 電池を装着してください。 この際、電池収納部に記載 された電池の正しい向きにご注意ください。 長期間にわたってリモコンをご使用にならない場合には、電池を取り 出しておいてください。 長期間にわたって放置されると、電池の腐食 または自然放電につながることがあります。

リモコンを水分や直射日光から保護してください。 極端に温度の高いまたは低い環境下、または極端に温度変化のある場 所でリモコンを使用しないでください。 車の中などに長時間放置しな いでください。 周囲温度が急激に変化した場合、リモコンを周囲温度 に順応させてからスイッチを入れてください。 電池に充分な容量がある限り、リモコンはスタンバイ状態にあります。 リモコンの信号がローテーションレーザーの受光レンズ（ローテーショ ンの取扱説明書参照）に直接あたるように、ローテーションレーザーを 設置してください。 リモコンの信号が受光レンズに直接あたらない場合、 使用範囲が狭くなります。 信号の（壁などへの）反射により、間接的な 信号で到達範囲を向上させることができます。 リモコンのスイッチのいずれかを押すと、電源ランプ 6 が点灯し、信号 が発信されていることを知らせます。 ローテーションレーザーのオン／オフはリモコンでは行えません。

ローテーションレーザーの機能に関する詳細は、ローテーションレー ザーの取扱説明書に記載されています。

(150/300/600 rpm) リモコン上のローテーションモード用ボタン 1 の機能は、ローテーショ ンレーザーの同ボタンと同じです。 OBJ_BUCH-934-005.book Page 182 Wednesday, June 8, 2016 9:48 AM日本語 | 183 Bosch Power Tools 1 609 92A 27C | (8.6.16) スイッチ投入時、ローテーションレーザーは自動的にポイントモード （レーザー回転速度 中）で起動します。 ローテーションモード用ボタン 1 を押すとラインモードとローテーショ ンモード間の切り替えがおこなえます。 この際、ローテーションモード は中速度のレーザー回転速度で作動します。 レーザー回転速度を変更する際には、希望するレーザー回転速度に到達 するまでローテーションモード用ボタン 1 を押し続けてください。 ラインモード、ポイントモード (10°/25°/50°, 0°) リモコン上のラインモード用ボタン 2 の機能は、ローテーションレー ザーの同ボタンと同じです。 ラインモードまたはポイントモードへ切り替えるには、ラインモード用 ボタン 2 を押してください。 ラインモードに切り替わった場合、ロー テーションレーザーは最小開口角で起動します。 開口角を変更するには、ラインモード用ボタン 2 を押してください。 開 口角は 2 段階で拡大されます。この際、同時にレーザー回転速度が徐々 に速くなります。 ラインモード用ボタン 2 を 3 回押すと、ローテーショ ンレーザーは短時間振動した後でポイントモードへと切り替わります。 さらにもう一度ボタン 2 を押すと、再びラインモードに戻ります（開口

備考： レーザー光は、慣性の影響でレーザーラインの終点からやや外側 にずれることがあります。 レーザーライン / レーザーポイントまたはローテーション レベルの回転（図 A 参照） レーザーライン / レーザーポイントまたはローテーションレベルの回転 はリモコンでのみ行えます。 ローテーションレーザーが 水平に設置 されている場合、レーザーライ ン（レーザーモード時）またはレーザーポイント（ポイントモード時） をレーザーのローテーションレベル内で位置調整することができます。 回転は 360° 可能です。 右回転させたい場合にはボタン 4 を、左回転させたい場合にはボタン 5 を押してください。 ローテーションモードの場合、同ボタンは機能しま

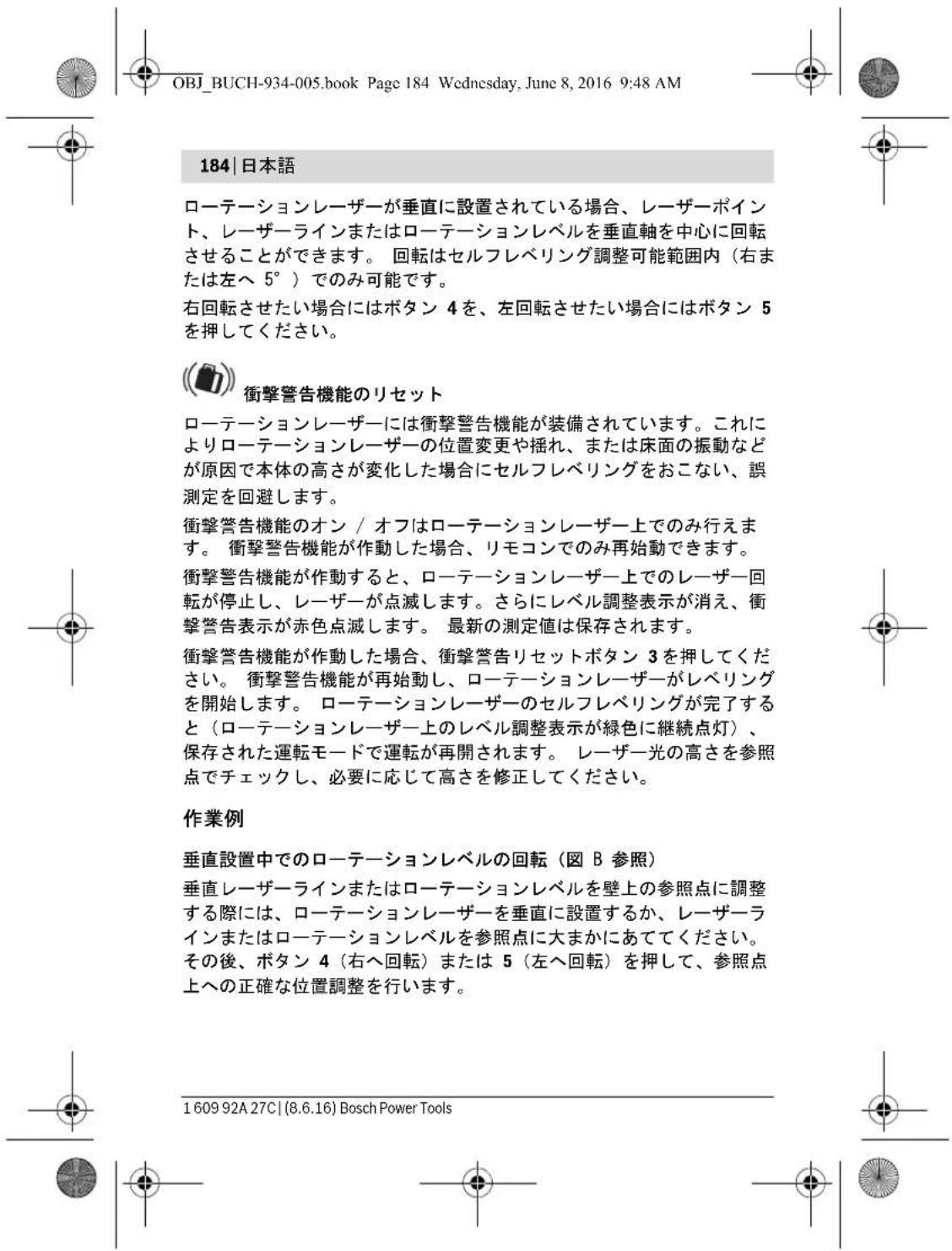

OBJ_BUCH-934-005.book Page 183 Wednesday, June 8, 2016 9:48 AM184 | 日本語 1 609 92A 27C | (8.6.16) Bosch Power Tools ローテーションレーザーが垂直に設置されている場合、レーザーポイン ト、レーザーラインまたはローテーションレベルを垂直軸を中心に回転 させることができます。 回転はセルフレベリング調整可能範囲内（右ま たは左へ 5°）でのみ可能です。 右回転させたい場合にはボタン 4 を、左回転させたい場合にはボタン 5

衝撃警告機能のリセット ローテーションレーザーには衝撃警告機能が装備されています。これに よりローテーションレーザーの位置変更や揺れ、または床面の振動など が原因で本体の高さが変化した場合にセルフレベリングをおこない、誤

衝撃警告機能のオン / オフはローテーションレーザー上でのみ行えま す。 衝撃警告機能が作動した場合、リモコンでのみ再始動できます。 衝撃警告機能が作動すると、ローテーションレーザー上でのレーザー回 転が停止し、レーザーが点滅します。さらにレベル調整表示が消え、衝 撃警告表示が赤色点滅します。 最新の測定値は保存されます。 衝撃警告機能が作動した場合、衝撃警告リセットボタン 3 を押してくだ さい。 衝撃警告機能が再始動し、ローテーションレーザーがレベリング を開始します。 ローテーションレーザーのセルフレベリングが完了する と（ローテーションレーザー上のレベル調整表示が緑色に継続点灯）、 保存された運転モードで運転が再開されます。 レーザー光の高さを参照 点でチェックし、必要に応じて高さを修正してください。

垂直設置中でのローテーションレベルの回転（図 B 参照） 垂直レーザーラインまたはローテーションレベルを壁上の参照点に調整 する際には、ローテーションレーザーを垂直に設置するか、レーザーラ インまたはローテーションレベルを参照点に大まかにあててください。 その後、ボタン 4（右へ回転）または 5（左へ回転）を押して、参照点 上への正確な位置調整を行います。 OBJ_BUCH-934-005.book Page 184 Wednesday, June 8, 2016 9:48 AM日本語 | 185 Bosch Power Tools 1 609 92A 27C | (8.6.16)

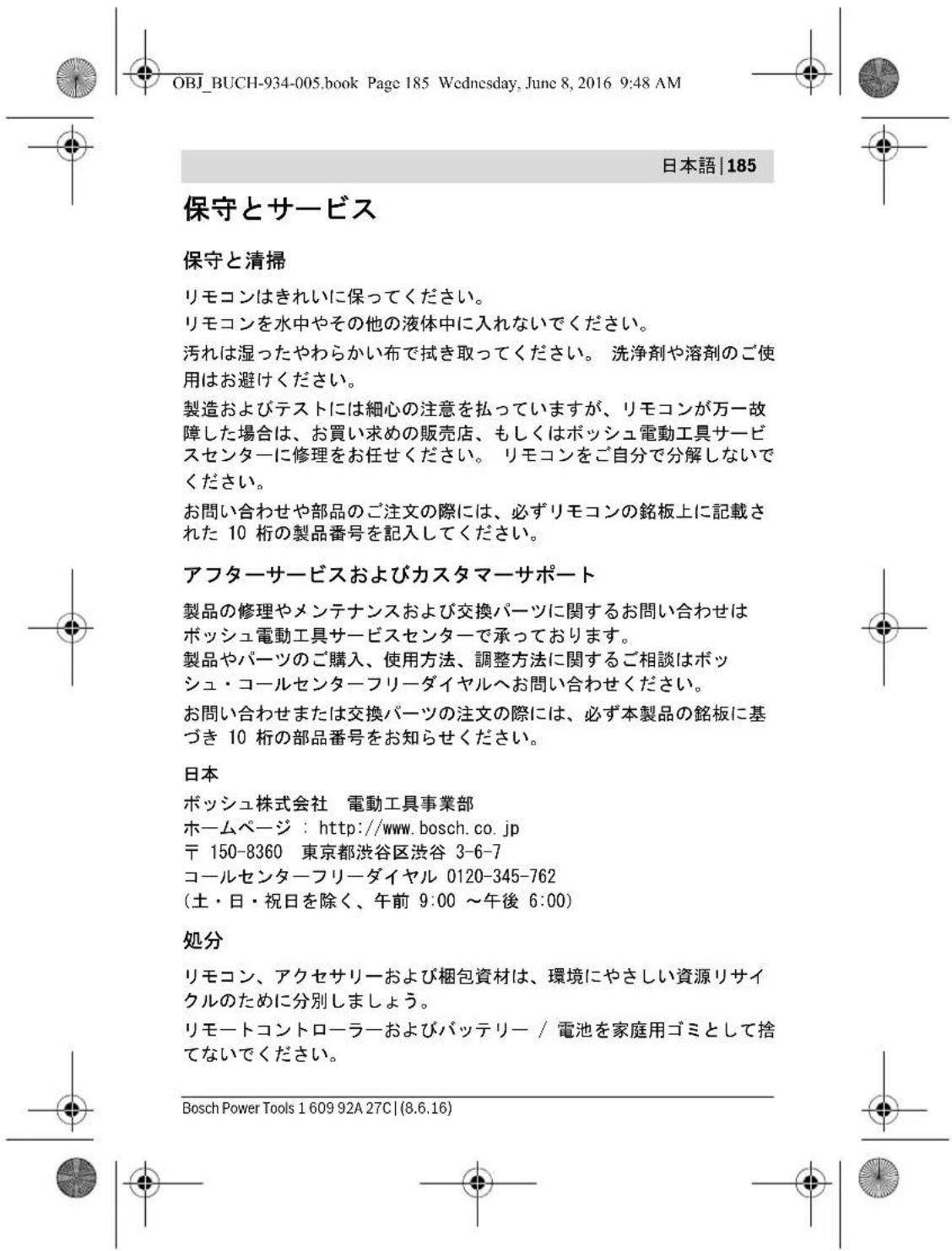

リモコンはきれいに保ってください。 リモコンを水中やその他の液体中に入れないでください。 汚れは湿ったやわらかい布で拭き取ってください。 洗浄剤や溶剤のご使

製造およびテストには細心の注意を払っていますが、リモコンが万一故 障した場合は、お買い求めの販売店、もしくはボッシュ電動工具サービ スセンターに修理をお任せください。 リモコンをご自分で分解しないで

お問い合わせや部品のご注文の際には、必ずリモコンの銘板上に記載さ れた 10 桁の製品番号を記入してください。 アフターサービスおよびカスタマーサポート 製品の修理やメンテナンスおよび交換パーツに関するお問い合わせは ボッシュ電動工具サービスセンターで承っております。 製品やパーツのご購入、使用方法、調整方法に関するご相談はボッ シュ・コールセンターフリーダイヤルへお問い合わせください。 お問い合わせまたは交換パーツの注文の際には、必ず本製品の銘板に基 づき 10 桁の部品番号をお知らせください。

ボッシュ株式会社　電動工具事業部　 ホームページ : http://www.bosch.co.jp 〒 150-8360　東京都渋谷区渋谷 3-6-7 コールセンターフリーダイヤル 0120-345-762 （土・日・祝日を除く、午前 9:00 ～午後 6:00）

リモコン、アクセサリーおよび梱包資材は、環境にやさしい資源リサイ クルのために分別しましょう。 リモートコントローラーおよびバッテリー / 電池を家庭用ゴミとして捨

OBJ_BUCH-934-005.book Page 185 Wednesday, June 8, 2016 9:48 AM186 | 中文 1 609 92A 27C | (8.6.16) Bosch Power Tools EU 諸国のみ： 使用できなくなった電子機器 ( 欧州指針 2012/19/EU 準 拠 )、および故障または使用済みの蓄電池 / バッテリー ( 欧州指針 2006/66/EG 準拠 ) は分別回収し、環境に適合 した方法でリサイクルしてください。 表記の内容を予告なく変更することがあります。
