사용 설명서 RC 1 Professional BOSCH

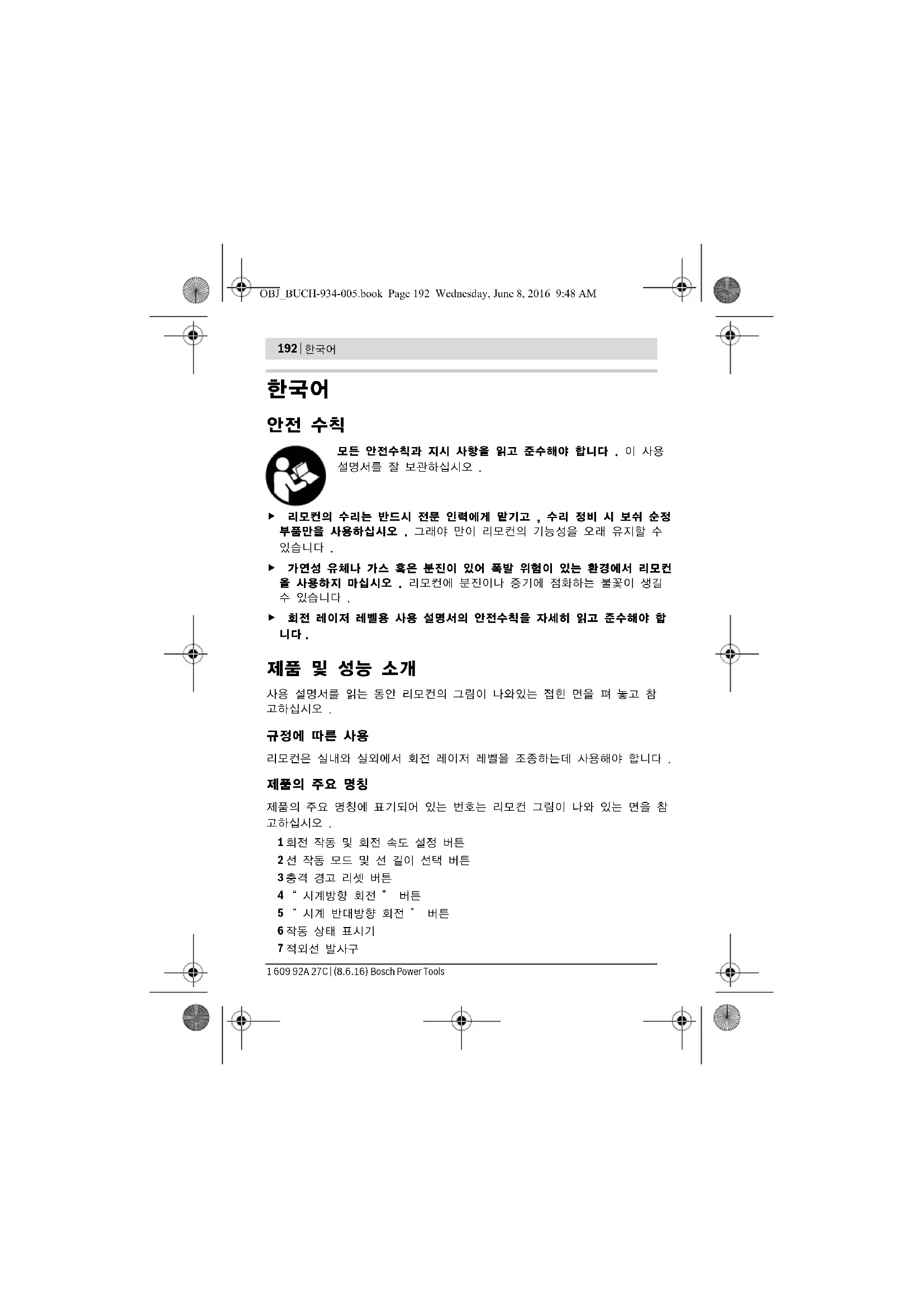

모든 안전수칙과 지시 사항을 읽고 준수해야 합니다 . 이 사용 설명서를 잘 보관하십시오 . 리모컨의 수리는 반드시 전문 인력에게 맡기고 , 수리 정비 시 보쉬 순정 부품만을 사용하십시오 . 그래야 만이 리모컨의 기능성을 오래 유지할 수

가연성 유체나 가스 혹은 분진이 있어 폭발 위험이 있는 환경에서 리모컨 을 사용하지 마십시오 . 리모컨에 분진이나 증기에 점화하는 불꽃이 생길

회전 레이저 레벨용 사용 설명서의 안전수칙을 자세히 읽고 준수해야 합

사용 설명서를 읽는 동안 리모컨의 그림이 나와있는 접힌 면을 펴 놓고 참

리모컨은 실내와 실외에서 회전 레이저 레벨을 조종하는데 사용해야 합니다 .

제품의 주요 명칭에 표기되어 있는 번호는 리모컨 그림이 나와 있는 면을 참

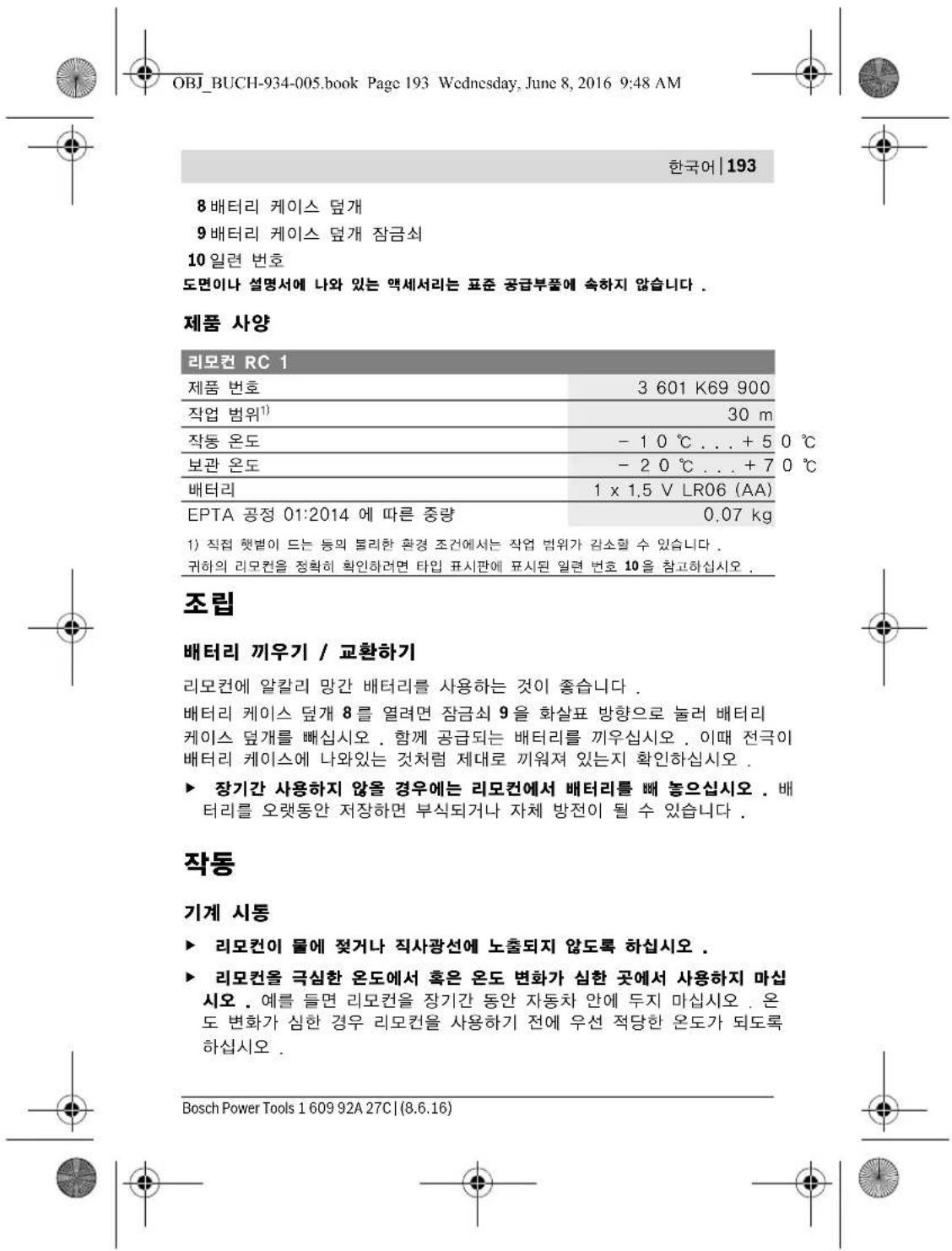

1 회전 작동 및 회전 속도 설정 버튼 2 선 작동 모드 및 선 길이 선택 버튼 3 충격 경고 리셋 버튼 4 “ 시계방향 회전 ” 버튼 5 “ 시계 반대방향 회전 ” 버튼 6 작동 상태 표시기 7 적외선 발사구 OBJ_BUCH-934-005.book Page 192 Wednesday, June 8, 2016 9:48 AM한국어 | 193 Bosch Power Tools 1 609 92A 27C | (8.6.16) 8 배터리 케이스 덮개 9 배터리 케이스 덮개 잠금쇠 10 일련 번호 도면이나 설명서에 나와 있는 액세서리는 표준 공급부품에 속하지 않습니다 .

배터리 끼우기 / 교환하기 리모컨에 알칼리 망간 배터리를 사용하는 것이 좋습니다 . 배터리 케이스 덮개 8 를 열려면 잠금쇠 9 을 화살표 방향으로 눌러 배터리 케이스 덮개를 빼십시오 . 함께 공급되는 배터리를 끼우십시오 . 이때 전극이 배터리 케이스에 나와있는 것처럼 제대로 끼워져 있는지 확인하십시오 . 장기간 사용하지 않을 경우에는 리모컨에서 배터리를 빼 놓으십시오 . 배 터리를 오랫동안 저장하면 부식되거나 자체 방전이 될 수 있습니다 .

리모컨이 물에 젖거나 직사광선에 노출되지 않도록 하십시오 . 리모컨을 극심한 온도에서 혹은 온도 변화가 심한 곳에서 사용하지 마십 시오 . 예를 들면 리모컨을 장기간 동안 자동차 안에 두지 마십시오 . 온 도 변화가 심한 경우 리모컨을 사용하기 전에 우선 적당한 온도가 되도록

1 x 1.5 V LR06 (AA) EPTA 공정 01:2014 에 따른 중량

1) 직접 햇볕이 드는 등의 불리한 환경 조건에서는 작업 범위가 감소할 수 있습니다 .귀하의 리모컨을 정확히 확인하려면 타입 표시판에 표시된 일련 번호 10 을 참고하십시오 .

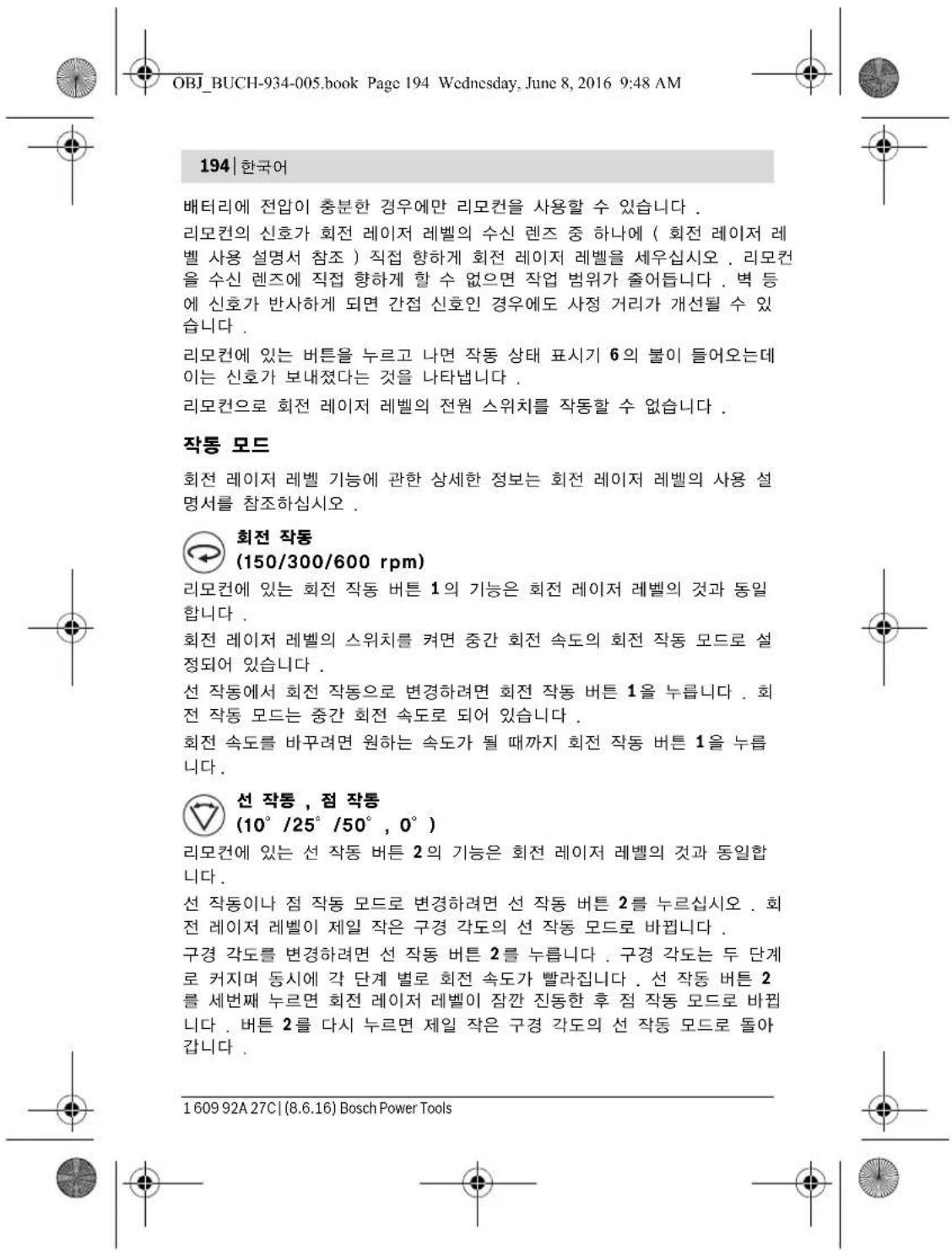

OBJ_BUCH-934-005.book Page 193 Wednesday, June 8, 2016 9:48 AM194 | 한국어 1 609 92A 27C | (8.6.16) Bosch Power Tools 배터리에 전압이 충분한 경우에만 리모컨을 사용할 수 있습니다 . 리모컨의 신호가 회전 레이저 레벨의 수신 렌즈 중 하나에 ( 회전 레이저 레 벨 사용 설명서 참조 ) 직접 향하게 회전 레이저 레벨을 세우십시오 . 리모컨 을 수신 렌즈에 직접 향하게 할 수 없으면 작업 범위가 줄어듭니다 . 벽 등 에 신호가 반사하게 되면 간접 신호인 경우에도 사정 거리가 개선될 수 있

리모컨에 있는 버튼을 누르고 나면 작동 상태 표시기 6 의 불이 들어오는데 이는 신호가 보내졌다는 것을 나타냅니다 . 리모컨으로 회전 레이저 레벨의 전원 스위치를 작동할 수 없습니다 .

회전 레이저 레벨 기능에 관한 상세한 정보는 회전 레이저 레벨의 사용 설 명서를 참조하십시오 .

(150/300/600 rpm) 리모컨에 있는 회전 작동 버튼 1 의 기능은 회전 레이저 레벨의 것과 동일

회전 레이저 레벨의 스위치를 켜면 중간 회전 속도의 회전 작동 모드로 설

선 작동에서 회전 작동으로 변경하려면 회전 작동 버튼 1 을 누릅니다 . 회 전 작동 모드는 중간 회전 속도로 되어 있습니다 . 회전 속도를 바꾸려면 원하는 속도가 될 때까지 회전 작동 버튼 1 을 누릅

선 작동 , 점 작동 (10°/25°/50°, 0°) 리모컨에 있는 선 작동 버튼 2 의 기능은 회전 레이저 레벨의 것과 동일합

선 작동이나 점 작동 모드로 변경하려면 선 작동 버튼 2 를 누르십시오 . 회 전 레이저 레벨이 제일 작은 구경 각도의 선 작동 모드로 바뀝니다 . 구경 각도를 변경하려면 선 작동 버튼 2 를 누릅니다 . 구경 각도는 두 단계 로 커지며 동시에 각 단계 별로 회전 속도가 빨라집니다 . 선 작동 버튼 2 를 세번째 누르면 회전 레이저 레벨이 잠깐 진동한 후 점 작동 모드로 바뀝 니다 . 버튼 2 를 다시 누르면 제일 작은 구경 각도의 선 작동 모드로 돌아

OBJ_BUCH-934-005.book Page 194 Wednesday, June 8, 2016 9:48 AM한국어 | 195 Bosch Power Tools 1 609 92A 27C | (8.6.16) 참고 : 관성으로 인해 레이저빔이 레이저 선 최종점을 넘어 움직일 수 있습

선 레이저빔 / 점 레이저빔 및 회전 평면 돌리기 ( 그림 A 참조 ) 선 레이저빔 / 점 레이저빔 그리고 회전 평면의 회전은 리모컨 을 사용해서만 가능합니다 . 회전 레이저 레벨이 수평 위치 에 있으면 선 레이저빔 ( 선 작동 경우 ) 또 는 점 레이저빔 ( 점 작동 경우 ) 을 레이저 레벨의 레이저 평면 내에 위치할 수 있습니다 . 360° 의 회전이 가능합니다 . 시계 방향으로 돌리려면 버튼 4 를 , 시계 반대 방향으로 돌리려면 버튼 5 를 누르십시오 . 회전 작동 모드인 경우에는 버튼을 눌러도 작동하지 않습니다 . 회전 레이저 레벨이 수직 위치 에 있으면 점 레이저빔 , 선 레이저빔 혹은 회전 평면을 수직 축을 중심으로 회전할 수 있습니다 . 회전은 자동 레벨링 범위 ( 좌우로 각각 5°) 에서만 가능합니다 . 우측으로 회전하려면 버튼

충격 경고 기능의 리셋 회전 레이저 레벨에는 충격 경고 기능이 있어 , 기기 자체의 위치가 바뀌거 나 흔들림이 있을 때 혹은 바닥에 진동이 있을 경우 변경된 높이에 따라 레 벨링이 되어 높이 측정에 에러가 생기는 것을 방지합니다 . 충격 경고 기능의 작동은 회전 레이저 레벨에서만 가능합니다 . 충격 경고 기능이 발생한 경우 리모컨을 사용하여 다시 작동할 수 있습니다 . 충격 경고 기능이 발생하면 회전 레이저 레벨의 레이저빔 회전이 중지되며 레이저빔이 깜박입니다 . 레벨링 표시기가 꺼지고 충격 경고 표시기에 적색 등이 깜박입니다 . 현재 작동 모드로 저장됩니다 . 충격 경고가 발생하면 충격 경고 리셋 버튼

을 누르십시오 . 그리고 나면 충 격 경고 기능이 다시 작동되며 회전 레이저 레벨의 레벨링이 시작됩니다 . 회 전 레이저 레벨에 레벨링이 되고 나면 ( 회전 레이저 레벨에 있는 레벨링 표시 기에 계속 녹색 등이 켜짐 ), 저장되었던 작동 모드로 다시 작동됩니다 . 기준 점에 레이저빔의 높이를 확인하고 경우에 따라 높이를 교정하십시오 .

수직 위치에서 회전 평면 돌리기 ( 그림 B 참조 ) 수직의 선 레이저빔이나 회전 평면을 벽에 표시된 기준점에 맞추려면 , 회전 레이저 레벨을 수직 위치에 놓고 선 레이저빔이나 회전 평면을 기준점에 대 OBJ_BUCH-934-005.book Page 195 Wednesday, June 8, 2016 9:48 AM196 | 한국어 1 609 92A 27C | (8.6.16) Bosch Power Tools 강 맞추십시오 . 기준점에 정확히 맞추려면 버튼 4 ( 우측으로 회전 ) 혹은 5 ( 좌측으로 회전 ) 를 누르십시오 . 보수 정비 및 서비스

항상 리모컨을 깨끗이 유지하십시오 . 리모컨을 물이나 다른 액체에 넣지 마십시오 . 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으십시오 . 세척제나 용 제를 사용하지 마십시오 . 세심한 제작과 검사 과정에도 불구하고 리모컨이 불량한 경우가 있다면 보 쉬 지정 전동공구 전문 고객 서비스 센터에 맡겨 수리를 의뢰하십시오 . 리 모컨을 분해하지 마십시오 . 문의 사항이 있거나 스패어 부품을 주문할 때 반드시 리모컨의 타입 표시판 에 나와있는 10 자리의 제품 번호를 알려 주십시오 . 보쉬 AS 및 고객 상담 보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습니다 . AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상 담을 이용해주시기 바랍니다 . 고객 콜센터 : 080-955-0909

[e-mail] 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10 자리 의 부품번호를 알려 주십시오 . Bosch Korea, RBKR Mechanics and Electronics Ltd. PT/SAX-ASA 298 Bojeong-dong Giheung-gu Yongin-si, Gyeonggi-do, 446-913 Republic of Korea 080-955-0909 OBJ_BUCH-934-005.book Page 196 Wednesday, June 8, 2016 9:48 AM한국어 | 197 Bosch Power Tools 1 609 92A 27C | (8.6.16)

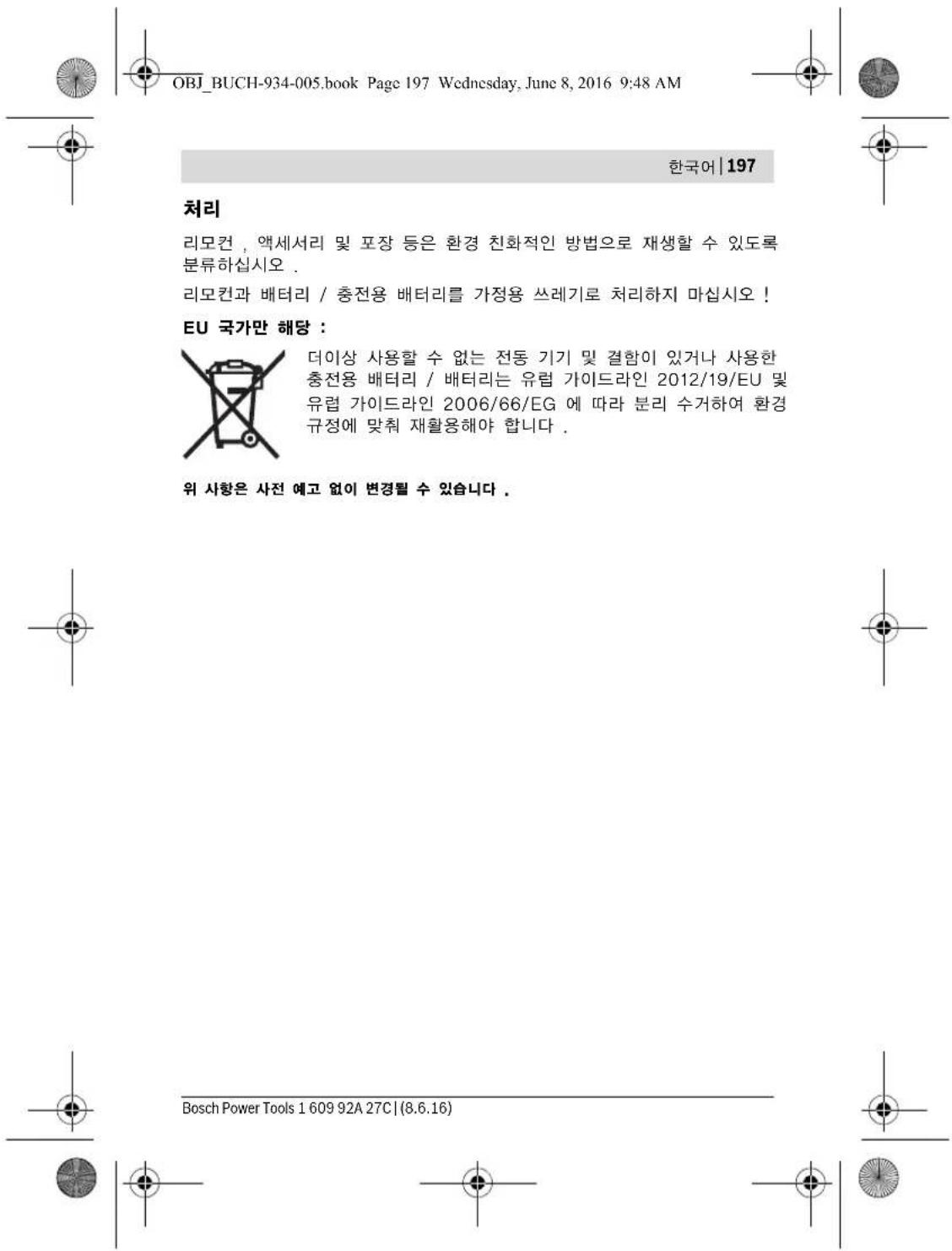

리모컨 , 액세서리 및 포장 등은 환경 친화적인 방법으로 재생할 수 있도록

리모컨과 배터리 / 충전용 배터리를 가정용 쓰레기로 처리하지 마십시오 ! EU 국가만 해당 : 더이상 사용할 수 없는 전동 기기 및 결함이 있거나 사용한 충전용 배터리 / 배터리는 유럽 가이드라인 2012/19/EU 및 유럽 가이드라인 2006/66/EG 에 따라 분리 수거하여 환경 규정에 맞춰 재활용해야 합니다 . 위 사항은 사전 예고 없이 변경될 수 있습니다 . OBJ_BUCH-934-005.book Page 197 Wednesday, June 8, 2016 9:48 AM198 | 1 609 92A 27C | (8.6.16) Bosch Power Tools
