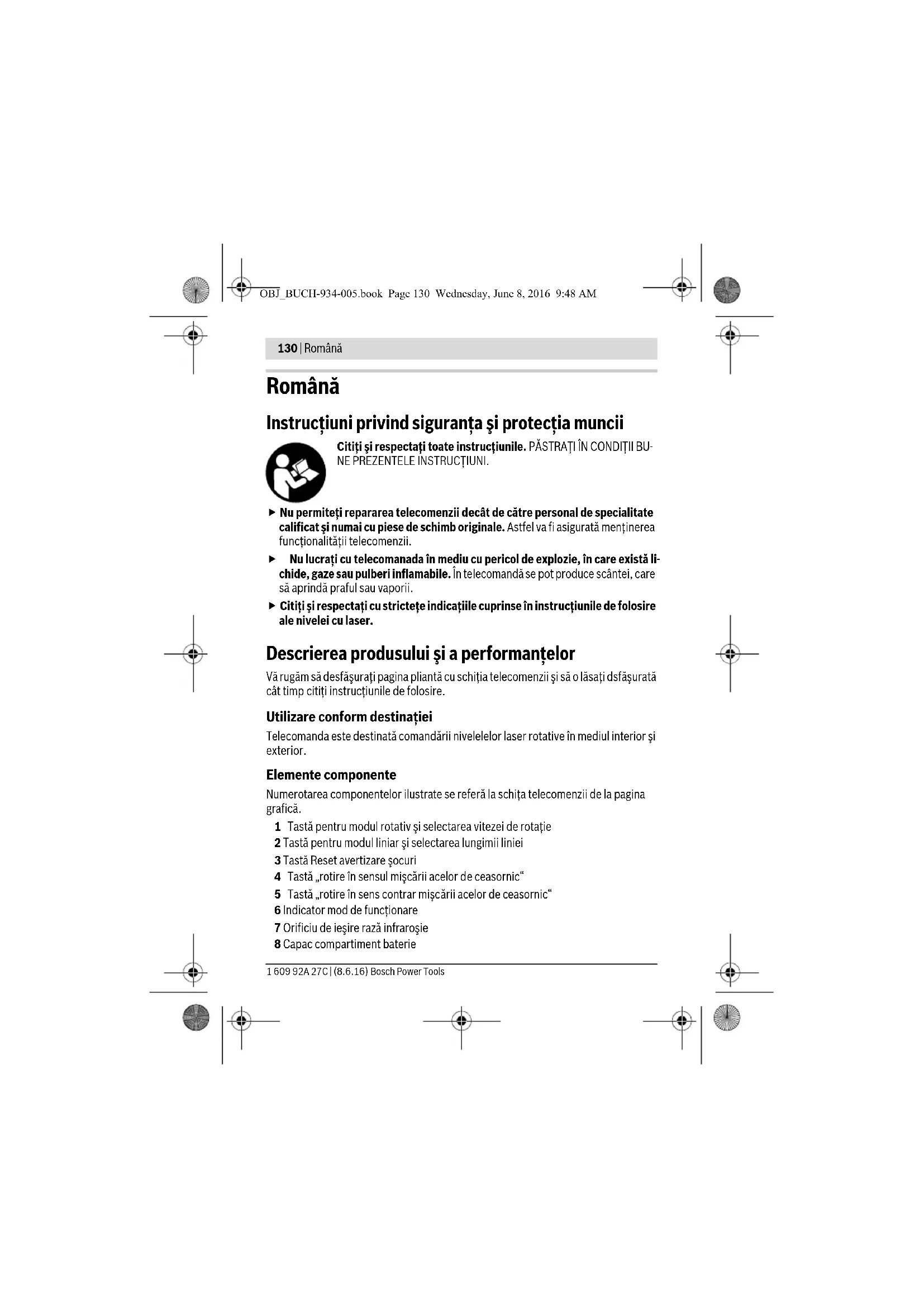

Райымбек данғылы Коммунальная көшесінің бұрышы, 169/1 Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Ресми сайты: www.bosch.kz; www.bosch-pt.kz Кәдеге жарату Басқару құрылғысын, оның жабдықтары мен орамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет. Басқару құрылғысы мен аккумуляторлар/батареяларды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Еуропа 2012/19/EU ережесі бойынша жарамсыз электр құралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып, кәдеге жаратылуы қажет. Техникалық өзгерістер енгізу құқығы сақталады. OBJ_BUCH-934-005.book Page 129 Wednesday, June 8, 2016 9:48 AM130 | Română 1 609 92A 27C | (8.6.16) Bosch Power Tools Română Instrucţiuni privind siguranţa şi protecţia muncii Citiţi şi respectaţi toate instrucţiunile. PĂSTRAŢI ÎN CONDIŢII BU- NE PREZENTELE INSTRUCŢIUNI. Nu permiteţi repararea telecomenzii decât de către personal de specialitate calificat şi numai cu piese de schimb originale. Astfel va fi asigurată menţinerea funcţionalităţii telecomenzii. Nu lucraţi cu telecomanada în mediu cu pericol de explozie, în care există li- chide, gaze sau pulberi inflamabile. În telecomandă se pot produce scântei, care să aprindă praful sau vaporii. Citiţi şi respectaţi cu stricteţe indicaţiile cuprinse în instrucţiunile de folosire ale nivelei cu laser. Descrierea produsului şi a performanţelor Vă rugăm să desfăşuraţi pagina pliantă cu schiţia telecomenzii şi să o lăsaţi dsfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Telecomanda este destinată comandării nivelelelor laser rotative în mediul interior şi exterior. Elemente componente Numerotarea componentelor ilustrate se referă la schiţa telecomenzii de la pagina grafică. 1 Tastă pentru modul rotativ şi selectarea vitezei de rotaţie 2 Tastă pentru modul liniar şi selectarea lungimii liniei 3 Tastă Reset avertizare şocuri 4 Tastă „rotire în sensul mişcării acelor de ceasornic“ 5 Tastă „rotire în sens contrar mişcării acelor de ceasornic“ 6 Indicator mod de funcţionare 7 Orificiu de ieşire rază infraroşie 8 Capac compartiment baterie OBJ_BUCH-934-005.book Page 130 Wednesday, June 8, 2016 9:48 AMRomână | 131 Bosch Power Tools 1 609 92A 27C | (8.6.16) 9 Dispozitiv de blocare compartiment baterie 10 Număr de serie Accesoriile ilustrate sau descrise nu sunt incluse în setul de livrare standard. Date tehnice Montare Montarea/schimbarea bateriei Pentru buna funcţionare a telecomenzii se recomandă utilizarea de baterii alcaline cu mangan. Pentru a deschide capacul compartimentului bateriei 8 apăsaţi dispozitivul de bloca- re 9 în direcţia săgeţii şi scoateţi afară capacul compartimentului bateriei. Respectaţi polaritatea corectă, conform schiţei din compartimentul bateriei. Dacă nu veţi folosi telecomanda un timp mai îndelungat, extrageţi bateria din aceasta. Bateria se poate coroda sau autodescărca, în cazul unei depozitări mai în- delungate. Funcţionare Punere în funcţiune Protejaţi telecomanda de umezeală şi radiaţii solare directe. Nu expuneţi telecomanda unor temperaturi extreme sau unor variaţii foarte mari de temperatură. De ex. nu o lăsaţi un timp mai îndelungat în autovehicul. În cazul unor variaţii mai mari de temperatură, lăsaţi telecomanda mai întâi să aclima- tizeze, înainte de a o pune în funcţiune. Telecomandă RC 1 Număr de identificare 3 601 K69 900 Domeniu de lucru

1) Domeniul de lucru poate fi diminuat din cauza condiţiilor de mediu nefavorabile (de exemplu ex-

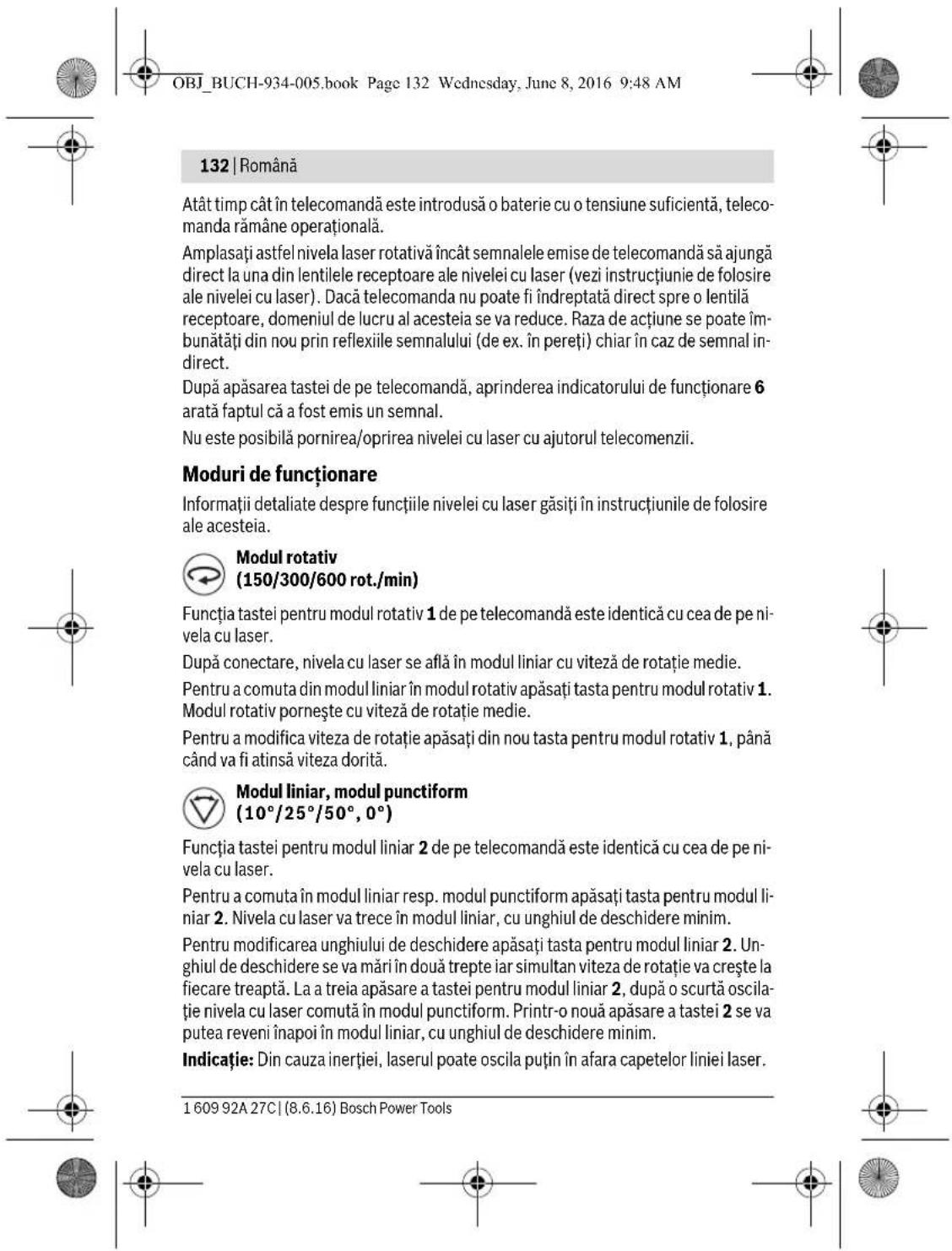

punere directă la radiaţii solare). Numărul de serie 10 de pe plăcuţa indicatoare a tipului serveşte la identificarea precisă a telecomen- zii dumneavoastră. OBJ_BUCH-934-005.book Page 131 Wednesday, June 8, 2016 9:48 AM132 | Română 1 609 92A 27C | (8.6.16) Bosch Power Tools Atât timp cât în telecomandă este introdusă o baterie cu o tensiune suficientă, teleco- manda rămâne operaţională. Amplasaţi astfel nivela laser rotativă încât semnalele emise de telecomandă să ajungă direct la una din lentilele receptoare ale nivelei cu laser (vezi instrucţiunie de folosire ale nivelei cu laser). Dacă telecomanda nu poate fi îndreptată direct spre o lentilă receptoare, domeniul de lucru al acesteia se va reduce. Raza de acţiune se poate îm- bunătăţi din nou prin reflexiile semnalului (de ex. în pereţi) chiar în caz de semnal in- direct. După apăsarea tastei de pe telecomandă, aprinderea indicatorului de funcţionare 6 arată faptul că a fost emis un semnal. Nu este posibilă pornirea/oprirea nivelei cu laser cu ajutorul telecomenzii. Moduri de funcţionare Informaţii detaliate despre funcţiile nivelei cu laser găsiţi în instrucţiunile de folosire ale acesteia. Modul rotativ (150/300/600 rot./min) Funcţia tastei pentru modul rotativ 1 de pe telecomandă este identică cu cea de pe ni- vela cu laser. După conectare, nivela cu laser se află în modul liniar cu viteză de rotaţie medie. Pentru a comuta din modul liniar în modul rotativ apăsaţi tasta pentru modul rotativ 1. Modul rotativ porneşte cu viteză de rotaţie medie. Pentru a modifica viteza de rotaţie apăsaţi din nou tasta pentru modul rotativ 1, până când va fi atinsă viteza dorită. Modul liniar, modul punctiform (10°/25°/50°, 0°) Funcţia tastei pentru modul liniar 2 de pe telecomandă este identică cu cea de pe ni- vela cu laser. Pentru a comuta în modul liniar resp. modul punctiform apăsaţi tasta pentru modul li- niar 2. Nivela cu laser va trece în modul liniar, cu unghiul de deschidere minim. Pentru modificarea unghiului de deschidere apăsaţi tasta pentru modul liniar 2. Un- ghiul de deschidere se va mări în două trepte iar simultan viteza de rotaţie va creşte la fiecare treaptă. La a treia apăsare a tastei pentru modul liniar 2, după o scurtă oscila- ţie nivela cu laser comută în modul punctiform. Printr-o nouă apăsare a tastei 2 se va putea reveni înapoi în modul liniar, cu unghiul de deschidere minim. Indicaţie: Din cauza inerţiei, laserul poate oscila puţin în afara capetelor liniei laser. OBJ_BUCH-934-005.book Page 132 Wednesday, June 8, 2016 9:48 AMRomână | 133 Bosch Power Tools 1 609 92A 27C | (8.6.16) Rotirea liniei laser/punctului laser resp. a planului de rotaţie (vezi figura A) Rotirea liniei laser/punctului laser resp. a planului de rotaţie este posibilă numai cu te- lecomanda. În poziţia orizontală a nivelei cu laser puteţi poziţiona linia laser (în modul liniar) res- p. punctul laser (în modul punctiform) în cadrul planului de rotaţie al laserului. Este posibiliă rotirea la 360°. Pentru rotirea în sensul mişcării acelor de ceasornic, apăsaţi tasta 4, pentru rotirea în sens contrar mişcării acelor de ceasornic apăsaţi tasta 5. În modul rotativ, apăsarea tastelor nu are niciun efect. În poziţia verticală a nivelei cu laser puteţi roti punctul laser, linia laser sau planul de rotaţie în jurul axei verticale. Rotirea este posibilă numai în cadrul domeniului de au- tonivelare (5° spre stânga sau spre dreapta). Pentru rotirea spre dreapta, apăsaţi tasta

, pentru rotirea spre stânga, apăsaţi tasta

Reset funcţie de avertizare la şoc Nivela cu laser are o funcţie de avertizare la şoc, care, în cazul modificărilor de poziţie resp. trepidaţii ale nivelei cu laser sau în caz de vibraţii ale suprafeţei, împiedică nive- larea la o înălţime modificată, iar prin aceasta se evită erorile altimetrice. Activarea şi dezactivarea funcţiei de avertizare la şoc este posibilă numai la nivela cu laser. Dacă a fost declanşată funcţia de avertizare la şoc, ea poate fi restartată cu aju- torul telecomenzii. După declanşarea funcţiei de avertizare la şoc, la nivela cu laser se opreşte rotirea la- serului, laserul clipeşte, indicatorul de nivelare se stinge iar indicatorul de avertizare la şoc clipeşte roşu. Este memorat modul de funcţionare curent. Cu funcţia de avertizare la şoc declanşată apăsaţi tasta Reset avertizare la şoc 3. Funcţia de avertizare la şoc este restartată iar nivela cu laser începe să se niveleze. Imediat ce nivela cu laser s-a nivelat (indicatorul de nivelare al nivelei cu laser luminea- ză continuu verde), ea va începe să funcţioneze în modul de funcţionare memorat. Ve- rificaţi acum înălţimea razei laser faţă de un punct de referinţă iar dacă este necesar, corectaţi înălţimea acesteia. Exemplu de lucru Rotirea planului de rotaţie în cazul poziţiei verticale (vezi figura B) Pentru a alinia linia laser sau planul de rotaţie la un punct de referinţă de pe un perete, aşezaţi nivela cu laser în poziţie verticală şi aliniaţi grosier linia laser resp. planul de ro- OBJ_BUCH-934-005.book Page 133 Wednesday, June 8, 2016 9:48 AM134 | Română 1 609 92A 27C | (8.6.16) Bosch Power Tools taţie la punctul de referinţă. Pentru alinierea exactă la punctul de referinţă apăsaţi tas- ta 4 (rotire spre dreapta) sau 5 (rotire spre stânga). Întreţinere şi service Întreţinere şi curăţare Păstraţi telecomanda întotdeauna curată. Nu cufundaţi telecomanda în apă sau în alte lichide. Ştergeţi-l de murdărie cu o lavetă umedă, moale. Nu folosiţi detergenţi sau solvenţi. Dacă, în ciuda procedeelor riguroase de fabricaţie şi control, telecomanda are totuşi o defecţiune, repararea acesteia se va executa numai la un centru autorizat de asis- tenţă tehnică post-vânzări. Nu deschideţi singuri telecomanda. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat nu- mărul de identificare compus din 10 cifre conform plăcuţei indicatoare a tipului tele- comenzii. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi piesele de schimb. Găsiţi desenele de ansamblu şi informaţii privind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la întrebări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat nu- mărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului pro- dusului. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: [phone] Fax: [phone] E-Mail: [e-mail] Tel. consultanţă clienţi: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-romania.ro OBJ_BUCH-934-005.book Page 134 Wednesday, June 8, 2016 9:48 AMБългарски | 135 Bosch Power Tools 1 609 92A 27C | (8.6.16) Eliminare Telecomanda, accesoriile şi ambalajele trebuie direcţionate către o staţie de reciclare ecologică. Nu aruncaţi telecomenzile şi acumulatorii/bateriile în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind echipamentele electrice scoase din uz şi conform Directivei Europene 2006/66/CE acumulatorii/bateriile defecte sau consumate trebuie colectate selectiv şi direcţionate cătreo staţie de reciclare ecologică

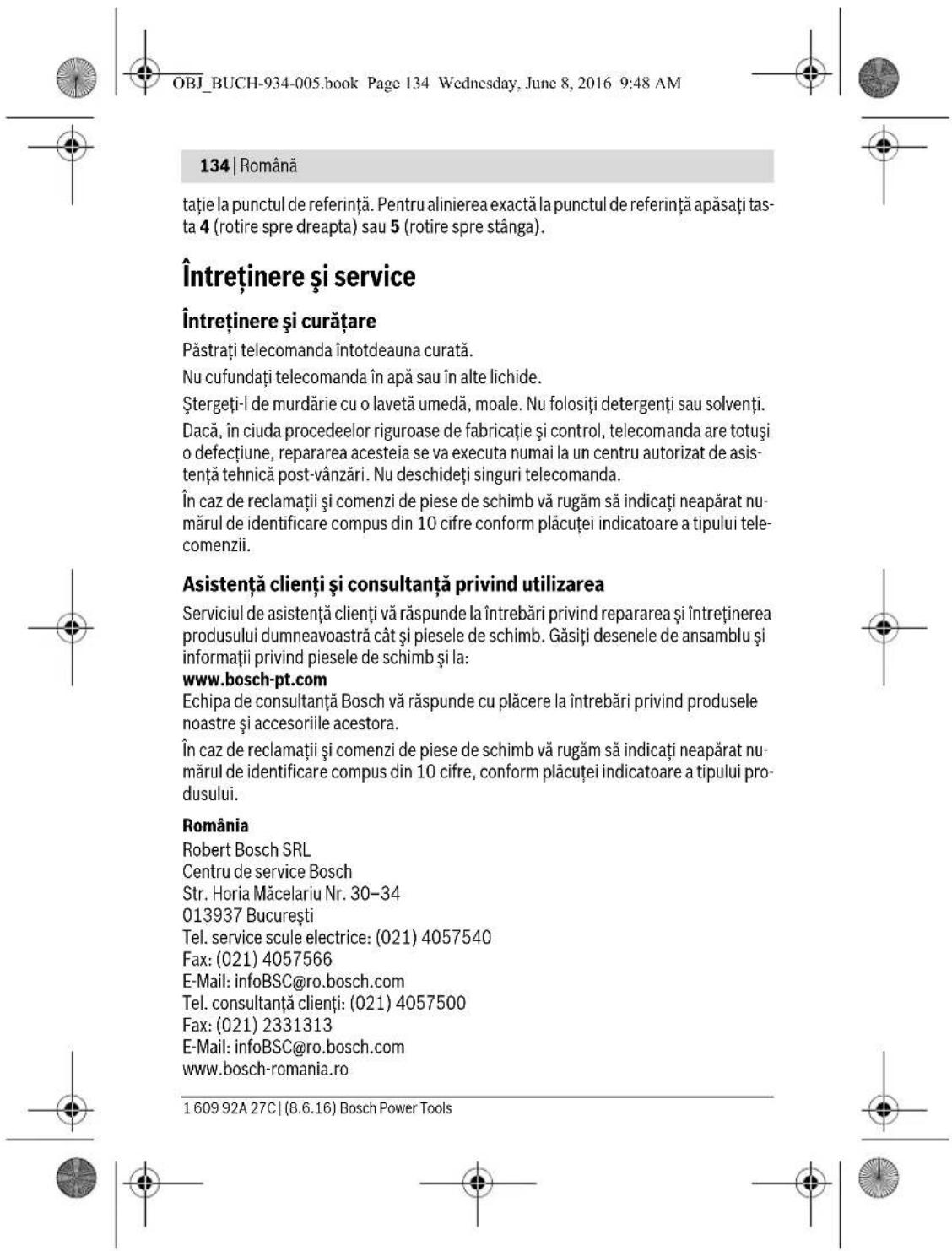

Sub rezerva modificărilor.
