Вид на производ	Инфрацрвен далечински управувач за ротационен ласер
Марка	Bosch
Модел	RC 1 Professional
Број на статија	3 601 K69 900
Опсег	30 m
Тежина (според EPTA-Procedure 01:2014)	0,07 kg
Напојување	1 алкална батерија 1,5 V LR06 (AA)
Работна температура	-10 °C до +50 °C
Температура на складирање	-20 °C до +70 °C
Главни функции	Ротационен режим (150/300/600 врт/мин), режим на трасирање линии (10°/25°/50°, 0°), ротација во насока на часовникот/спротивно од часовникот, анти-шок аларм и ресетирање
Контролни елементи	Копчиња за ротационен режим, режим на трасирање, аларм, ротација на часовникот, ротација спротивно од часовникот, индикатор за работа
Соодветна употреба	Управување со ротациони ласери во затворен и отворен простор

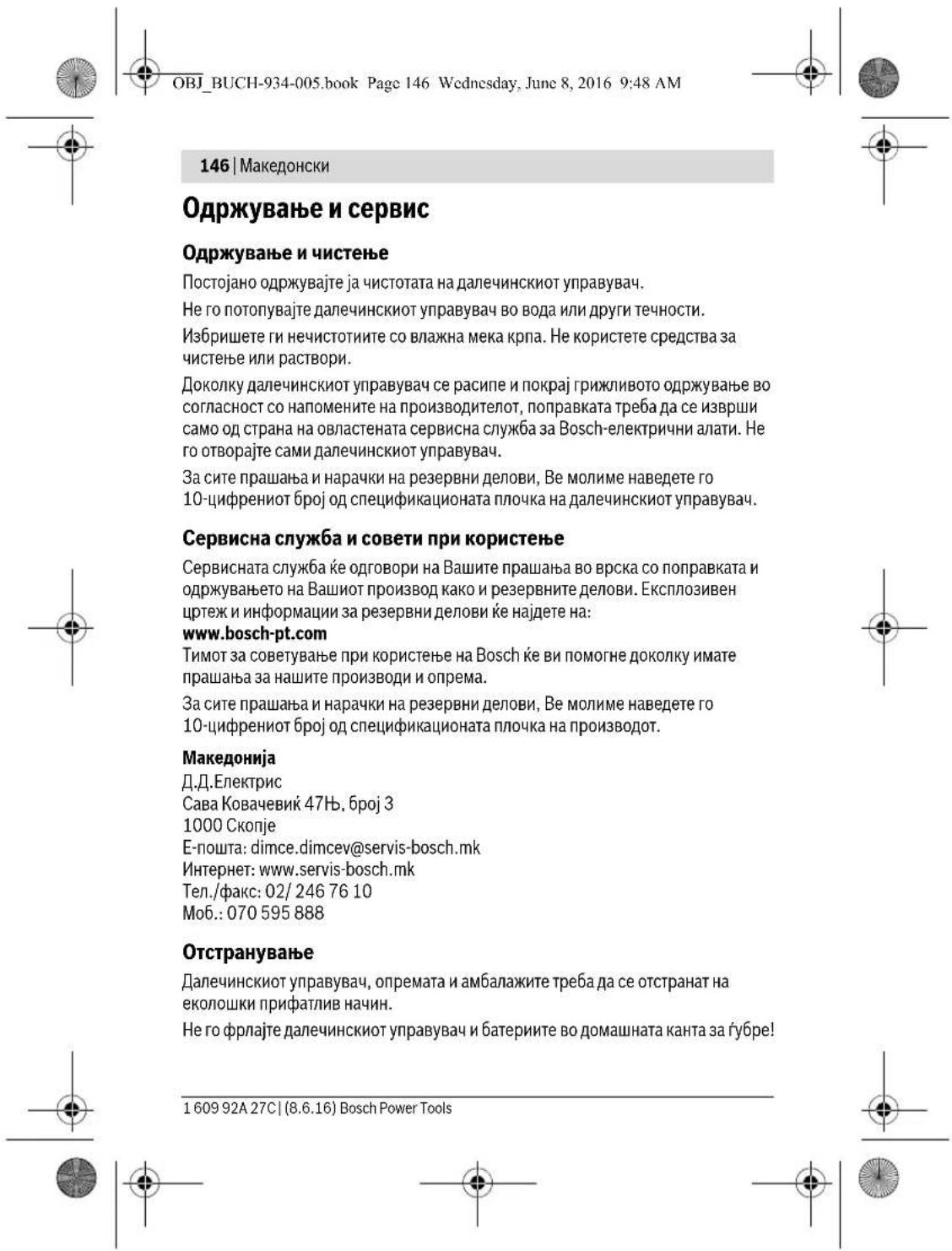

Одржување и чистење	Мека и влажна крпа, без детергенти или растворувачи, не потопувајте
Безбедност	Не користете во експлозивна атмосфера, поправка од квалификуван персонал со оригинални делови
Резервни делови	Достапни преку www.bosch-pt.com, наведете го бројот на статија
Гаранција и сервис	Овластен сервис на Bosch

Frequently Asked Questions - RC 1 Professional BOSCH

Како да го вклучите далечинскиот управувач RC 1?

Далечинскиот управувач се вклучува автоматски кога ќе се вметне батерија. Нема прекинувач за вклучување/исклучување. Притиснете на копче за да испратите сигнал, индикаторот светнува.

Која батерија да се користи?

Користете алкална батерија со манган 1,5 V LR06 (AA). Вметнете ја почитувајќи ја поларитетот означен во преградата.

Кој е опсегот на далечинскиот управувач?

Опсегот е 30 m при нормални услови. Може да се намали при директно изложување на сонце или пречки.

Како да го исчистите далечинскиот управувач?

Чистете го со мека и влажна крпа. Не користете детергенти или растворувачи. Не го потопувајте во вода.

Може ли да го користам далечинскиот управувач во експлозивна атмосфера?

Не. Не го користете во присуство на запаливи течности, гасови или прашина, бидејќи може да произведе искри.

Како да ја смените батеријата?

Притиснете го уредот за заклучување (9) за да го отворите капакот на преградата за батерии (8). Заменете ја батеријата почитувајќи ја поларитетот. Затворете го капакот.

Што да направам ако далечинскиот управувач престане да работи?

Проверете ја батеријата и нејзината насока. Ако проблемот продолжи, контактирајте овластен сервис на Bosch. Не го расклопувајте уредот сами.

Како да го ресетирате анти-шок алармот?

Притиснете го копчето за анти-шок аларм (3) по активирањето. Ротациониот ласер се враќа на ниво и го продолжува зачуваниот режим.

Може ли да го користам далечинскиот управувач за вклучување/исклучување на ласерот?

Не, вклучувањето/исклучувањето на ротациониот ласер се врши само на самиот уред. Далечинскиот управувач овозможува менување на режимите и ротацијата.

Каде да го најдам серискиот број?

Серискиот број (10) се наоѓа на натписната плочка на далечинскиот управувач. Потребен е за нарачки на резервни делови.

КОРИСНИЧКИ ПРИРАЧНИК RC 1 Professional BOSCH

Македонски ......Страна 141

Srpski....Strana147

Slovensko....Stran153

Hrvatski....Stranica158

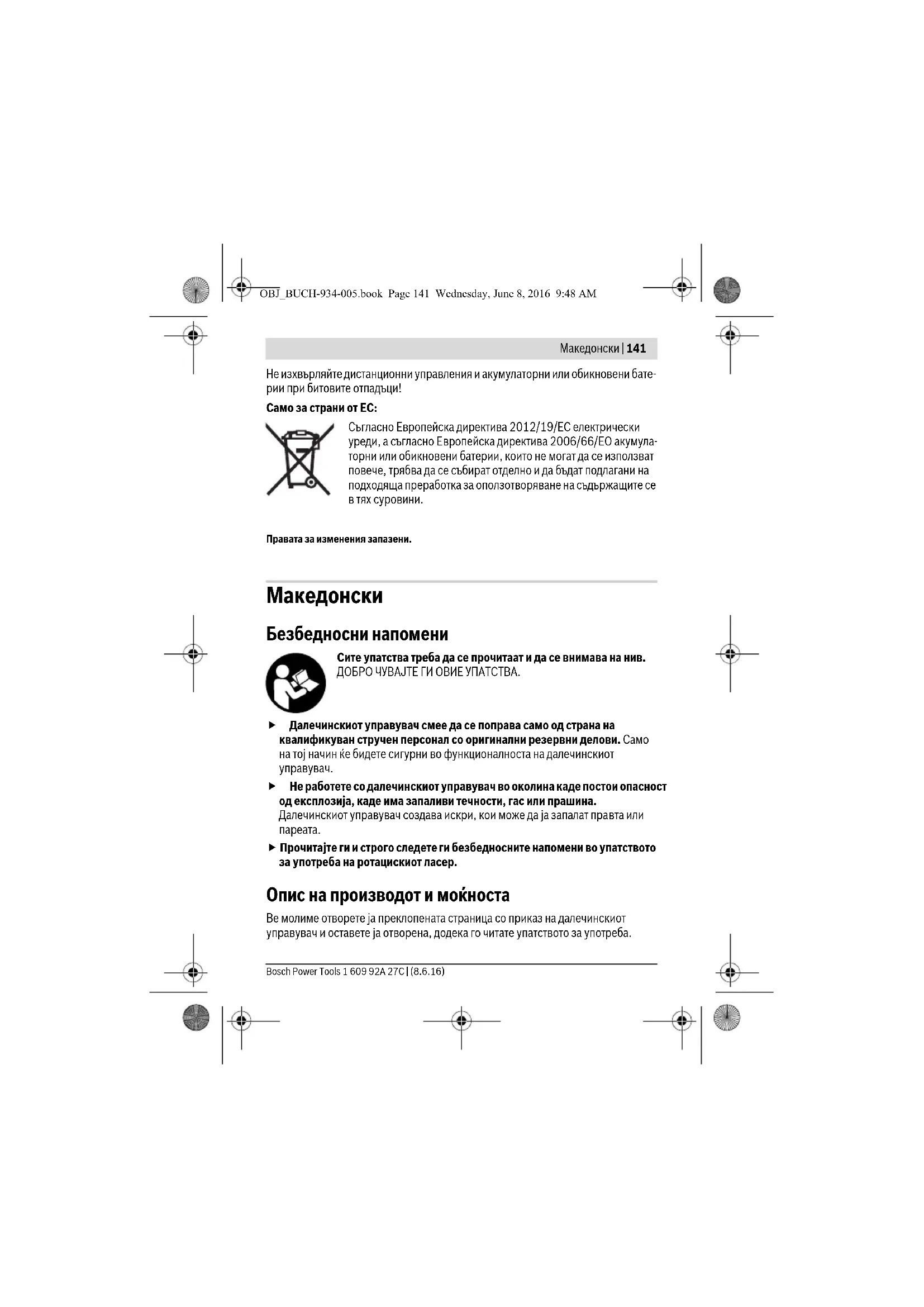

Безбедносни напомени

Сите упатства треба да се прочитают и да се внимава на нив. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА.

▶ Далечинскиот управувач смее да се поправа само од страна на квалификуван стручен персонал со оригинални резервни делови. Само на тој начин їе бидете сигурни во функционалноста на далечинскиот управувач.
▶ Не работете со далечинскиот управувач во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина.
Далечинскиот управувач создава искри, кои може да ја запалат правта или пареата.
▶ Прочитајте ги и строго следете ги безбедносните напомени во упатството за употреба на ротацискиот ласер.

Опис на производот и мокноста

Ве молиме отворете ја преклопената страница со приказ на далечинскиот управувач и оставете ја отворена, додека го читате упатството за употреба.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Употреба со соодветна намена

Далечинскиот управувач е наменет за контрола на ротациони ласери во внатрешен и надворешен простор.

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на приказот на далечинскиот управувач на графичката страница.

1 Копче за ротационен режим и избор на брзина на ротација
2 Копче за линиски режим и избор на должна на линиите
3 Копче ресетирање за предупредувањето на удари
4 Копче „Вртење во правец на стрелките на часовникот“
5 Копче „Вртење во правец спротивен на стрелките на часовникот“
6 Приказ на режим
7 Излезен отвор за инфрацрвен зрак
8 Поклопец на преградата за батеријата
9 Фиксирање на поклопецот на преградата за батерија
10 Сериски број

Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака.

Технички податоци

Далечински управувач RC 1
Број на дел/артикл	3 601 K69 900
Работно поле1)	30 м
Температура при работа	-10 °C...+50 °C
Температура при складирање	-20 °C...+70 °C
Батерија	1 x 1,5 VLR06 (АА)
Тежина согласно EPTA-Procedure 01:2014	0,07 кг

1) Работното поле може да се намали поради неповолни услови на околината (напр. директна изложеност на сончеви зраци).
Серискиот број на спецификационата плочка 10 служи за јасна идентификација на вашиот мерен уред.

1 609 92A 27C | (8.6.16) Bosch Power Tools

Вметнување/менување на батеријата

За работа со далечинскиот управувач се препорачува користење на алкално-мангански батерии.

За да го отворите капакот од преградата за батерии 8 притиснете на копчето за заклучување 9 во правец на стрелката и извадете го капакот од преградата за батерии. Ставете ги испорачаните батерии. Внимавајте на точноста на половите согласно приказот на поклопецот на преградата на батерии.

Доколку не сте го користеле далечинскиот управувач повеке време, извадете ги батериите. При подолго складирање, батериите може да кородираат или да се испразнат.

Употреба

Ставање во употреба

▶ Заштитете го далечинскиот управувач од влага и директно изложување на сончеви зраци.
▶ Не го изложувајте далечинскиот управувач на екстремни температури или осцилации во температурата. Напр. не ја оставајте долго време во автомобилот. При големи осцилации во температурата, оставете го далечинскиот управувач најпрво да се аклиматизира, пред да го ставите во употреба.

Се додека има доволно напон во батеријата, далечинскиот управувач е подготовен за работа.

Поставете го ротацискиот ласер така што сигналите на далечинскиот управувач во директен правец їе достигнуваат до една од приемните леки на ротацискиот ласер (видете во упатството за работа на ротацискиот ласер). Доколку далечинскиот управувач не може да се насочи директно на приемна лека, се намалува работното подраче. Со рефлексии на сигналот (напр. на сидовите) дометот може да се подобри и при индиректен сигнал.

По притискање на едно од копчињата на далечинскиот управувач, светлата на приказот на режим покажуваат 6, дека е испратен сигнал.

Вклучувањето/исклучувањето на ротацискиот ласер не е возможно со далечински управувач.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Подетални информации за функциите на ротацискиот ласер ке најдете во упатството за употреба на ротацискиот ласер.

Ротационен режим (150/300/600 min ^-1 )

Функцијата на копчето за ротациски режим 1 на далечинскиот управувач е идентично со она на ротациониот ласер.

По секое вклучување, ротациониот ласер се наога во ротационен режим со средна брзина на ротација.

За менување од линиски во ротационен режим, притиснете го копчето за ротационен режим 1. Ротационен режим стартува со средна брзина на ротација.

За промена на брзината на ротација, одново притиснете го копчето за ротационен режим 1, додека не се постигне саканата брзина.

Функцијата на копчето за линиски режим 2 на далечинскиот управувач е идентично со она на ротациониот ласер.

За префрлање во линиски режим одн. точкест режим притиснете на копчето за линиски режим 2. Ротациониот ласер се менува во линиски режим со најмалиот агол на отворање.

За промена на аголот на отворање притиснете на копчето за линиски режим 2. Аголот на отворање се зголемува за два степена, истовремено се зголемува и брзината на ротација со секој степен. Со третото притискање на копчето за линиски режим 2 ротациониот ласер, после кратко осцилирање, менува во точкест режим. Со одново притискање на копчето 2 се враќате на линиски режим со најмалиот агол на отворање.

Напомена: Поради инерција, ласerot осцилирајки може да излезе преки крајните точки на ласерската линија.

Вртење на ласерската линија/ласерската точка одн. ротационото ниво (види слика А)

Вртењето на ласерскаталинија/точка одн. ротационата рамнина е можно само со далечински управувач.

Во хоризонтална положба на ротациониот ласер, може да ја позиционирате ласерската линија (при линиски режим) одн. ласерската точка (при точкест режим) на нивото на ротација на ласерот. Можно е вртење за 360°.

1 609 92A 27C | (8.6.16) Bosch Power Tools

За вртење во правец на стрелките на часовникот притиснете го копчето 4, а за вртење во правец спротивен на стрелките на часовникот притиснете го копчето 5. Во ротационен режим, притискањето на копчето нема дејство.

Во вертикална положба на ротациониот ласер, може да ги свртите ласерската точка, ласерската линија или нивото на ротација околу вертикална оска. Вртењето е можно само во полето на самонивелирање (5° кон лево или кон десно).

За вртење кон десно притиснете го копчето 4, а за вртење во кон лево копчето 5.

Ресетирање, Функција за предупредување за удар

Ротациониот ласер има функција за предупредување за удар, која при промени на положбата одн. потреси на ротациониот ласер или при вибрации на подлогата го спречува нивелирањето на променетата висина и со тоа и грешките во висина.

Вклучувањето и исклучувањето на функцијата за предупредување за удар е можно само на ротациониот ласер. Ако се активира функцијата за предупредување за удар, може одново да се стартува со помош на далечинскиот управувач.

По започнување на функцијата за предупредување за удар се стопира ротацијата на ласерот на ротациониот ласер, ласерот трепка, приказот за нивелирање се губи и приказот за предупредување за удар свети црвено. Актуелниот начин на работа се зачувува.

При активирано предупредување за удар, притиснете кратко на копчето за ресетирање на предупредување за удар 3. Функцијата за предупредување за удар одново ће се стартува и ротациониот ласер започнува со нивелирање. Штом ће се изнивелира ротациониот ласер (приказот за нивелирање на ротациониот ласер свети непрекинато зелено), тој стартува во зачуваниот режим на работа. Сега проверете ја висината на ласерскиот зрак на референтна точка и коригирајте ја соодветно висината.

Работен пример

Вртење на ротационото ниво во вертикална положба (види слика В)

За да ја израмните ласерската линија или ротационото ниво на една референтна точка на сид, поставете го ротациониот ласер во вертикална положба и израмнете ја ласерската линија одн. ротационото ниво грубо на референтната точка. За точно подесување на референтната точка притиснете го копчето 4 (вртење кон десно) или 5 (вртење кон лево).

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Само за земји во рамки на ЕУ

Според европейската регулатива 2012/19/EU електричните уреди што се вон употреба и дефектните или искористените батерии според регулативата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.

Се задржува правото на промена.

Srpski

Uputstva o sigurnosti

Sva uputstva se moraju čitati i na njih obraćati pažnja. ČUVAJTE OVA UPUTSTVA DOBRO.

▶ Neka Vam daljinsku komandu popravlja stručno osoblje i samo sa originalnim rezervnim delovima. Time se obezbedjuje da ostane sačuvana funkcionalnost daljinske komande.
▶ Ne radite sa daljinskom komandom u okolini ugroženoj eksplozijom, u kojoj se nalaze zapaljive tečnosti, gasovi ili prašine. U daljinskoj komandi se mogu proizvesti varnice koje pale prašinu ili isparenja.
- Čitajte i strogo obratite pažnju na sigurnosna uputstva u uputstvu za rad rotacionog lasera.
