РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RC 1 Professional BOSCH

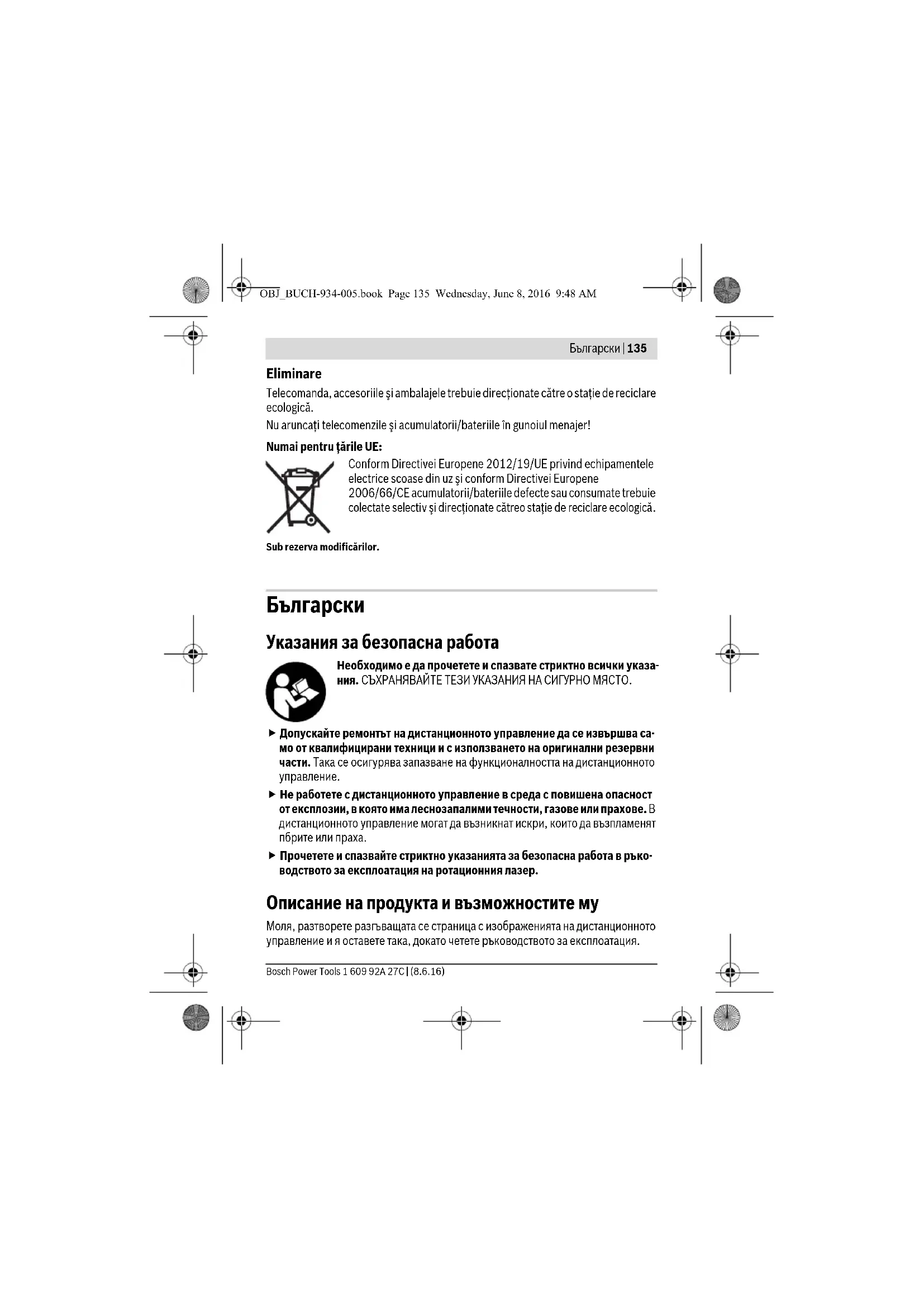

Указания за безопасна работа Необходимо е да прочетете и спазвате стриктно всички указа- ния. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО. Допускайте ремонтът на дистанционното управление да се извършва са- мо от квалифицирани техници и с използването на оригинални резервни части. Така се осигурява запазване на функционалността на дистанционното управление. Не работете с дистанционното управление в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В дистанционното управление могат да възникнат искри, които да възпламенят пбрите или праха. Прочетете и спазвайте стриктно указанията за безопасна работа в ръко- водството за експлоатация на ротационния лазер. Описание на продукта и възможностите му Моля, разтворете разгъващата се страница с изображенията на дистанционното управление и я оставете така, докато четете ръководството за експлоатация. OBJ_BUCH-934-005.book Page 135 Wednesday, June 8, 2016 9:48 AM136 | Български 1 609 92A 27C | (8.6.16) Bosch Power Tools Предназначение на уреда Дистанционното управление е предназначено за управляване на ротационни ла- зели в затворени помещения и на открито. Изобразени елементи Номерирането на изобразените елементи се отнася до фигурите на дистанцион- ното управление на графичната страница. 1 Бутон за ротационен режим и избор на скоростта на въртене 2 Бутон за линеен режим и избор на дължината на линията 3 Бутон за нулиране на блокировката при удар 4 Бутон „въртене по посока на часовниковата стрелка“ 5 Бутон „въртене обратно на часовниковата стрелка“ 6 Функционален светодиод 7 Изходящ отвор за инфрачервения лъч 8 Капак на гнездото за батерии 9 Бутон за застопоряване на капака на гнездото за батерии 10 Сериен номер Изобразените на фигурите или описани в ръководството за експлоатация допълнител- ни приспособления не са включени в окомплектовката. Технически данни Дистанционно управление RC 1 Каталожен номер 3 601 K69 900 Работен диапазон

30 m Работен температурен диапазон –10 °C...+50 °C Температурен диапазон за съхраняване –20 °C...+70 °C

1x1,5VLR06(AA) Маса съгласно EPTA-Procedure 01:2014 0,07 kg

1) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон

може да е по-малък. За еднозначна идентификация на Вашето дистанционно устройство служи серийния номер 10 на табелката. OBJ_BUCH-934-005.book Page 136 Wednesday, June 8, 2016 9:48 AMБългарски | 137 Bosch Power Tools 1 609 92A 27C | (8.6.16)

Поставяне/смяна на батерията За работа с дистанционното управление се препоръчва ползването на алкално- манганови батерии. За отваряне на капака на гнездото за батерии 8 натиснете бутона 9 в указаната със стрелка посока и издърпайте капака. Поставете включената в окомплектов- ката батерия. При това внимавайте за правилната й полярност, изобразена в гнездото за батерии. Ако продължително време няма да ползвате дистанционното управле- ние, извадете батерията от него. При продължително съхраняване в дистан- ционното управление батерията може да кородира или да се разреди. Работа с уреда Пускане в експлоатация Предпазвайте дистанционното управление от овлажняване и преки слън-

Не излагайте дистанционното управление на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики изчаквайте дистанционното управление да се темперира, преди да го включите. Когато в дистанционното управление е поставена батерия с достатъчно високо напрежение, то е готово за работа. Поставете ротационния лазер така, че сигналите на дистанционното управление да достигат по пряка линия до една от приемните лещи на лазера (вижте ръковод- ството за експлоатация на ротационния лазер). Ако дистанционното управление не може да бъде насочено към една от приемните лещи, работният му диапазон намалява. Вследствие на отразяване на сигнала (напр. в стени) работният диапа- зон може да се подобри и при индиректни сигнали. Присветването на светодиода 6 след натискане на бутон на дистанционното уп- равление показва, че е бил излъчен сигнал. Не е възможно включването и изключването на ротационния лазер с дистан- ционното управление. OBJ_BUCH-934-005.book Page 137 Wednesday, June 8, 2016 9:48 AM138 | Български 1 609 92A 27C | (8.6.16) Bosch Power Tools Режими на работа Пълна информация за начина на функциониране на ротационния лазер можете да намерите в ръководството му за експлоатация. Ротационен режим (150/300/600 min

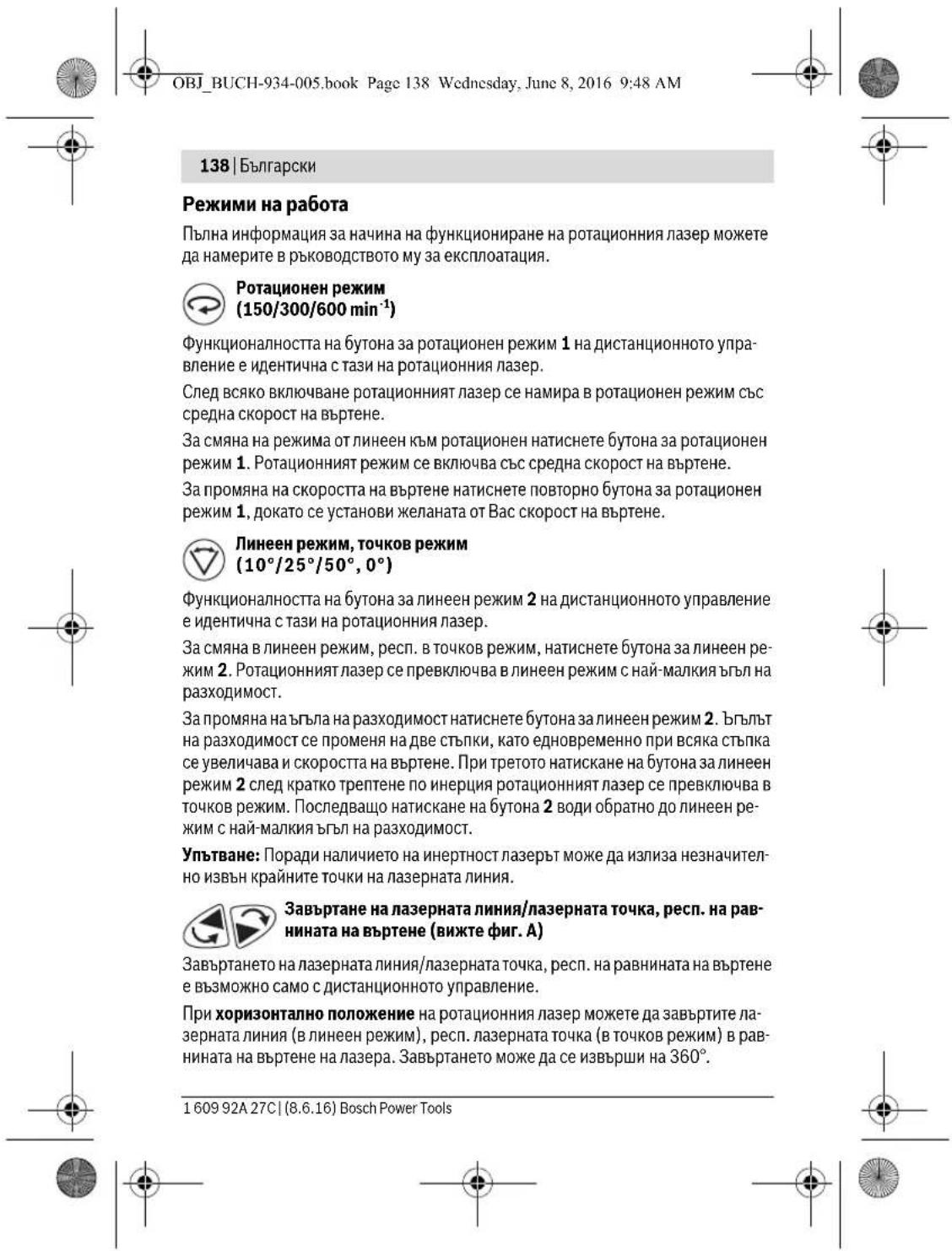

Функционалността на бутона за ротационен режим 1 на дистанционното упра- вление е идентична с тази на ротационния лазер. След всяко включване ротационният лазер се намира в ротационен режим със средна скорост на въртене. За смяна на режима от линеен към ротационен натиснете бутона за ротационен режим 1. Ротационният режим се включва със средна скорост на въртене. За промяна на скоростта на въртене натиснете повторно бутона за ротационен режим 1, докато се установи желаната от Вас скорост на въртене. Линеен режим, точков режим (10°/25°/50°, 0°) Функционалността на бутона за линеен режим 2 на дистанционното управление е идентична с тази на ротационния лазер. За смяна в линеен режим, респ. в точков режим, натиснете бутона за линеен ре- жим 2. Ротационният лазер се превключва в линеен режим с най-малкия ъгъл на разходимост. За промяна на ъгъла на разходимост натиснете бутона за линеен режим 2. Ъгълът на разходимост се променя на две стъпки, като едновременно при всяка стъпка се увеличава и скоростта на въртене. При третото натискане на бутона за линеен режим 2 след кратко трептене по инерция ротационният лазер се превключва в точков режим. Последващо натискане на бутона 2 води обратно до линеен ре- жим с най-малкия ъгъл на разходимост. Упътване: Поради наличието на инертност лазерът може да излиза незначител- но извън крайните точки на лазерната линия. Завъртане на лазерната линия/лазерната точка, респ. на рав- нината на въртене (вижте фиг. А) Завъртането на лазерната линия/лазерната точка, респ. на равнината на въртене е възможно само с дистанционното управление. При хоризонтално положение на ротационния лазер можете да завъртите ла- зерната линия (в линеен режим), респ. лазерната точка (в точков режим) в рав- нината на въртене на лазера. Завъртането може да се извърши на 360°. OBJ_BUCH-934-005.book Page 138 Wednesday, June 8, 2016 9:48 AMБългарски | 139 Bosch Power Tools 1 609 92A 27C | (8.6.16) За завъртане по посока на часовниковата стрелка натиснете бутона 4, за завър- тане обратно на часовниковата стрелка – бутона 5. При ротационен режим на ра- бота натискането на бутоните е без последствия. При вертикално положение на ротационния лазер можете да завъртите лазер- ната точка или лазерната линия около вертикална ос. Завъртането е възможно само в рамките на диапазона на автоматично нивелиране (5° наляво или надяс-

За завъртане надясно натиснете бутона 4, за завъртане наляво – бутона 5. Нулиране на блокировката при удар Ротационният лазер има система за блокиране при удар, която не позволява ав- томатичното нивелиране при промяна на положението, респ. при силно раз- друсване на ротационния лазер или при вибриране на основата, с което се пре- дотвратяват грешки по височина. Включването и изключването на блокировката може да се извърши само от рота- ционния лазер. Ако блокировката се е задействала, тя може да бъде нулирана и с дистанционното управление. След задействане на блокировката ротационният лазер спира въртенето си, ла- зерът започва да мига, символът за нивелиране изчезва и светодиодът на блоки- ровката светва с червена светлина. Текущият режим на работа се запомня. При задействана блокировка натиснете бутона за нулиране (Reset) 3. Блокиров- ката се премахва и ротационният лазер започва да се нивелира. Когато нивели- рането приключи (светодиодът за нивелиране на ротационния лазер светва продължително червено), той се стартира в запомнения преди това режим на ра- бота. Необходимо е да проверите височината на лазерния лъч спрямо референт- на точка и при необходимост да я коригирате.

Завъртане на равнината на въртене при вертикално положение на уреда (вижте фиг. В) За да подравните вертикалната лазерна линия или равнината на въртене спрямо референтна точка на стена, поставете ротационния лазер вертикално и подрав- нете грубо лазерната линия, респ. ротационната равнина спрямо точката. За прецизно подравняване спрямо точката използвайте бутона 4 (завъртане надяс- но) или 5 (завъртане наляво). OBJ_BUCH-934-005.book Page 139 Wednesday, June 8, 2016 9:48 AM140 | Български 1 609 92A 27C | (8.6.16) Bosch Power Tools Поддържане и сервиз Поддържане и почистване Поддържайте дистанционното управление винаги чисто. Не потапяйте дистанционното управление във вода или в други течности. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители. Ако въпреки прецизното производство и внимателно изпитване дистанционното управление се повреди, ремонтът трябва да бъде извършен от оторизиран сер- виз за електроинструменти на Бош. Не се опитвайте да отваряте дистанционното управление сами. Винаги, когато се обръщате към представителите на Бош, посочвайте 10-цифре- ния каталожен номер, изписан на табелката на дистанционното управление. Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт мо- жете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще отговори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: [phone] Тел.: [phone] Факс: [phone] www.bosch.bg

Дистанционното управление, допълнителните приспособления и опаковките трябва да се предават за оползотворяване на съдържащите се в тях суровини. OBJ_BUCH-934-005.book Page 140 Wednesday, June 8, 2016 9:48 AMМакедонски | 141 Bosch Power Tools 1 609 92A 27C | (8.6.16) Не изхвърляйте дистанционни управления и акумулаторни или обикновени бате- рии при битовите отпадъци! Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC електрически уреди, а съгласно Европейска директива 2006/66/ЕО акумула- торни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Правата за изменения запазени.
