Produkttype	Infrarød fjernkontroll for roterende laser
Merke	Bosch
Modell	RC 1 Professional
Artikkelnummer	3 601 K69 900
Rekkevidde	30 m
Vekt (iht. EPTA-prosedyre 01:2014)	0,07 kg
Strømforsyning	1 alkalisk batteri 1,5 V LR06 (AA)
Driftstemperatur	-10 °C til +50 °C
Lagringstemperatur	-20 °C til +70 °C
Hovedfunksjoner	Rotasjonsmodus (150/300/600 o/min), linjemarkeringsmodus (10°/25°/50°, 0°), rotasjon med/ mot klokken, støtvarsel og tilbakestilling
Betjeningselementer	Taster for rotasjonsmodus, markeringsmodus, varsel, rotasjon med klokken, rotasjon mot klokken, driftsindikator
Forskriftsmessig bruk	Kontroll av roterende lasere innendørs og utendørs
Vedlikehold og rengjøring	Myk, fuktig klut, ingen rengjøringsmidler eller løsemidler, ikke senk i vann
Sikkerhet	Skal ikke brukes i eksplosjonsfarlig atmosfære, reparasjon utføres av kvalifisert personell med originale deler
Reservedeler	Tilgjengelig via www.bosch-pt.com, oppgi artikkelnummeret
Garanti og service	Autorisert Bosch kundeservice

Ofte stilte spørsmål - RC 1 Professional BOSCH

Hvordan slår jeg på fjernkontrollen RC 1?

Fjernkontrollen slås på automatisk når et batteri settes inn. Det er ingen av/på-bryter. Trykk på en tast for å sende et signal, indikatorlyset tennes.

Hvilket batteri skal jeg bruke?

Bruk et alkalisk mangan-batteri 1,5 V LR06 (AA). Sett det inn med riktig polaritet som vist i rommet.

Hva er rekkevidden til fjernkontrollen?

Rekkevidden er 30 m under normale forhold. Den kan reduseres ved direkte sollys eller hindringer.

Hvordan rengjøre fjernkontrollen?

Rengjør den med en myk, fuktig klut. Ikke bruk rengjøringsmidler eller løsemidler. Ikke senk den i vann.

Kan jeg bruke fjernkontrollen i eksplosjonsfarlig atmosfære?

Nei. Ikke bruk den i nærheten av brannfarlige væsker, gasser eller støv, da den kan produsere gnister.

Hvordan skifter jeg batteri?

Trykk på låseanordningen (9) for å åpne lokket på batterirommet (8). Skift batteri med riktig polaritet. Lukk lokket.

Hva gjør jeg hvis fjernkontrollen ikke fungerer lenger?

Kontroller batteriet og retningen. Hvis problemet vedvarer, kontakt et autorisert Bosch kundeservice. Ikke demonter apparatet selv.

Hvordan tilbakestiller jeg støtvarslet?

Trykk på støtvarselknappen (3) etter utløsning. Den roterende laseren nivellerer seg og gjenopptar lagret modus.

Kan jeg bruke fjernkontrollen til å slå laseren av/på?

Nei, av/på-knappen for den roterende laseren er kun på selve apparatet. Fjernkontrollen lar deg endre moduser og rotasjon.

Hvor finner jeg serienummeret?

Serienummeret (10) står på typeskiltet på fjernkontrollen. Det er nødvendig for bestilling av reservedeler.

BRUKSANVISNING RC 1 Professional BOSCH

Der skiftes fra linje- til rotationsdrift ved at trykke på tasten til rotationsdrift 1. Rotationsdriften starter med gennemsnitlig rotationshastighed.

Fjernkontrollen er beregnet til styring av rotasjonslasere innendørs og utendørs.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av fjernkontrollen på illustrasjonssiden.

2 Tast for linjedrift og valg av linjelengden
3 Tast reset sjokkvarsel
4 Tast «Dreining med urviserne»
5 Tast «Dreining mot urviserne»
6 Driftsindikator

1 Tast for rotasjonsdrift og valg av rotasjonshastigheten

7 Utgangsåpning for infrarødstråle

8 Deksel til batterirom

9 Låsing av batteridekselet

10 Serienummer

Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen.

Tekniske data

Fjernkontroll RC 1
Produktnummer	3 601 K69 900
Arbeidsområde1)	30 m
Driftstemperatur	-10 °C...+50 °C
Lagertemperatur	-20 °C...+70 °C
Batteri	1 x 1, 5 V L R 0 6 (A A)
Vekt tilsvarende EPTA-Procedure 01:2014	0,07 kg
1) Arbeidsområdet kan reduseres på grunn av ugunstige omgivelsesvilkår (f. eks. direkte sol).Serienummeret 10 på typeskiltet er til en entydig identifisering av fjernkontrollen.

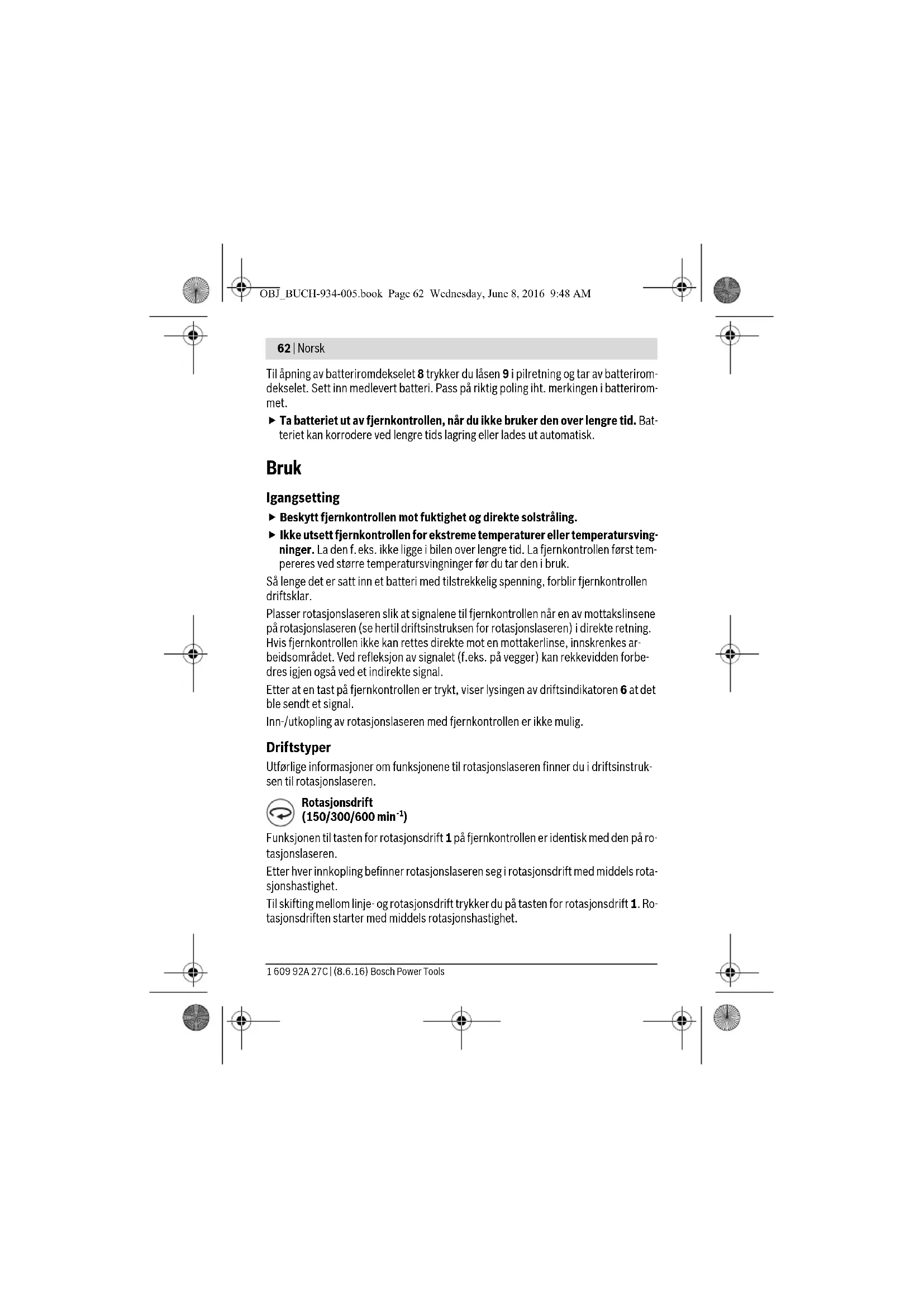

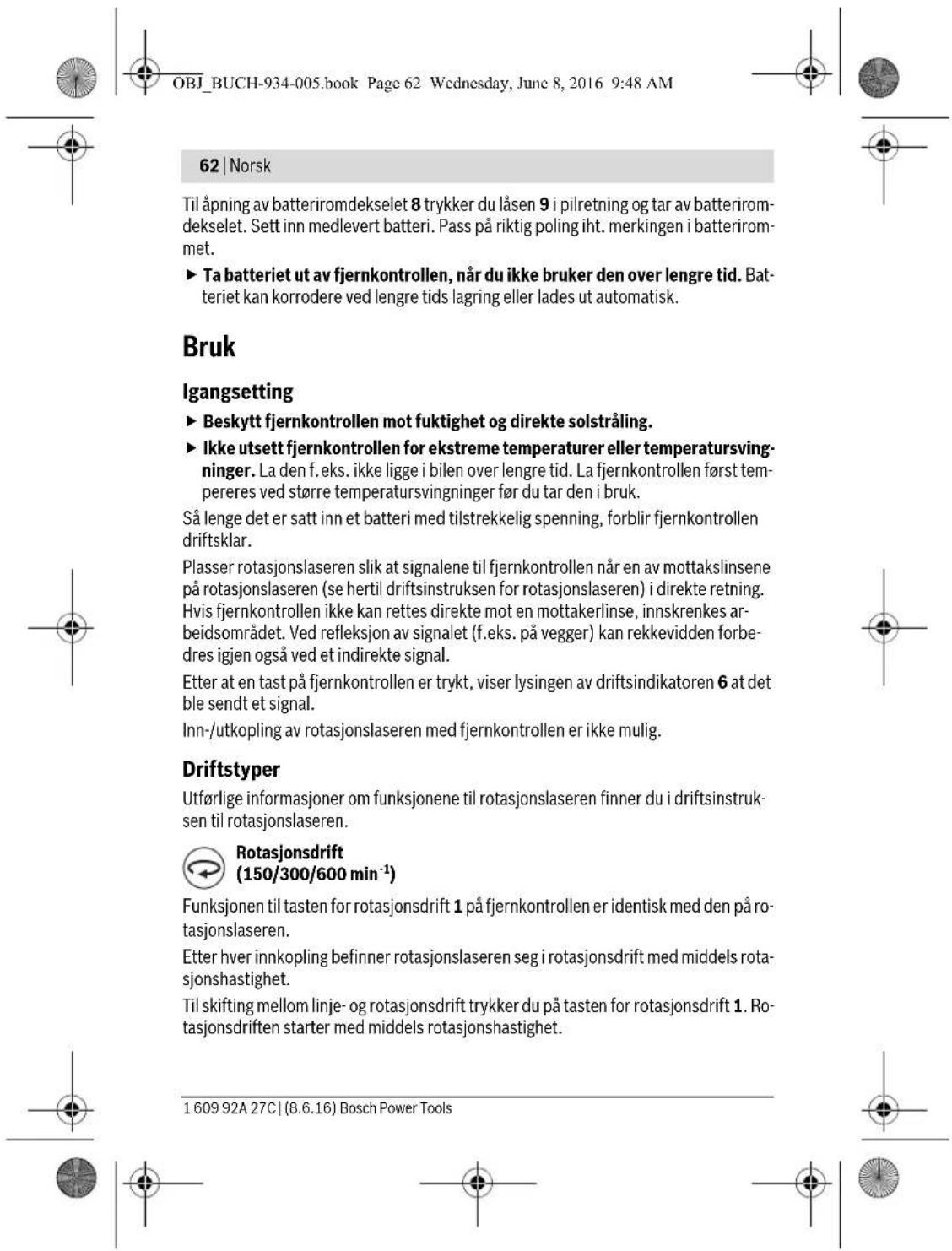

Montering

Innsetting/utskifting av batteri

Til drift av fjernkontrollen anbefales det å bruke alkali-mangan-batterier.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Til endring av rotasjonshastigheten trykker du igjen på tasten for rotasjonsdrift 1 til ønsket hastighet er nådd.

Linjedrift, punktdrift (10°/25°/50°, 0°)

Funksjonen til tasten for linjedrift 2 på fjernkontrollen er identisk med den på rotasjonslaseren.

Til skifting til linjedrift hhv. punktdrift trykker du på tasten for linjedrift 2. Rotasjons-laseren skifter til linjedrift med minste åpningsvinkel.

Til endring av åpningsvinkelen trykker du på tasten for linjedrift 2. Åpningsvinkelen forstørres i to trinn, samtidig økes rotasjonshastigheten i hvert trinn. Ved tredje trykking av tasten for linjedrift 2 skifter rotasjonslaseren etter kort ettersving til punktdrift. Ny trykking på tasten 2 fører tilbake til linjedrift med den minste åpningsvinkelen.

Merk: På grunn av tregheten kan laseren svinge litt ut over endepunktene til laserlinjen.

Dreining av laserlinjen/laserpunktet hhv. rotasjonsnivået (se bilde A)

Til dreining med urviserne trykker du på tasten 4, til dreining mot urviserne trykker du på tasten 5. I rotasjonsdrift har trykking på tastene ingen virkning.

I vertikal posisjon for rotasjonslaseren kan du dreie laserpunktet, laserlinjen eller rotasjonsnivået rundt den loddrette aksen. Dreiningen er kun mulig innenfor selvnivelleringsområdet (5° mot venstre eller høyre).

Til dreining mot høyre trykker du på tasten 4, til dreining mot venstre trykker du på tasten 5.

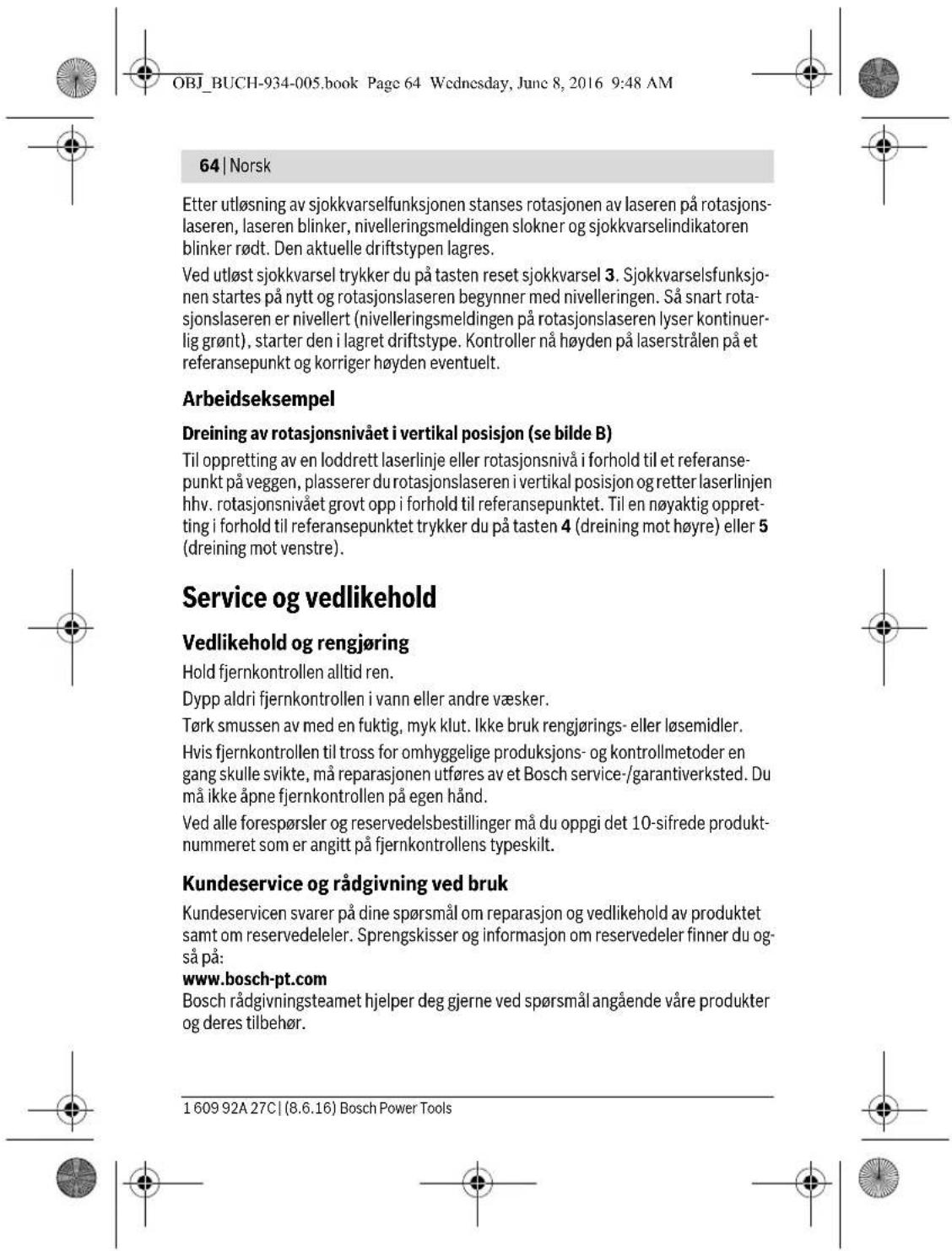

Reset sjokkvarselfunksjon

Rotasjonslaseren har en sjokkvarselsfunksjon som forhindrer nivellering på forandret høyde med påfølgende høydefeil ved posisjonsendringer hhv. risting av rotasjonslaseren eller vibrasjoner på undergrunnen.

Inn- og utkopling av sjokkvarselfunksjonen er kun mulig på rotasjonslaseren. Hvis sjokkvarselfunksjonen ble utløst, kan den startes på nytt med fjernkontrollen.

Bosch Power Tools 1 609 92A 27C | (8.6.16)

Fjernkontrollen, tilbehøret og emballasjen må leveres inn til miljøvennlig gjenvinning. Ikke kast fjernkontroller og oppladbare eller vanlige batterier i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.
