BRUKSANVISNING RC 1 Professional BOSCH

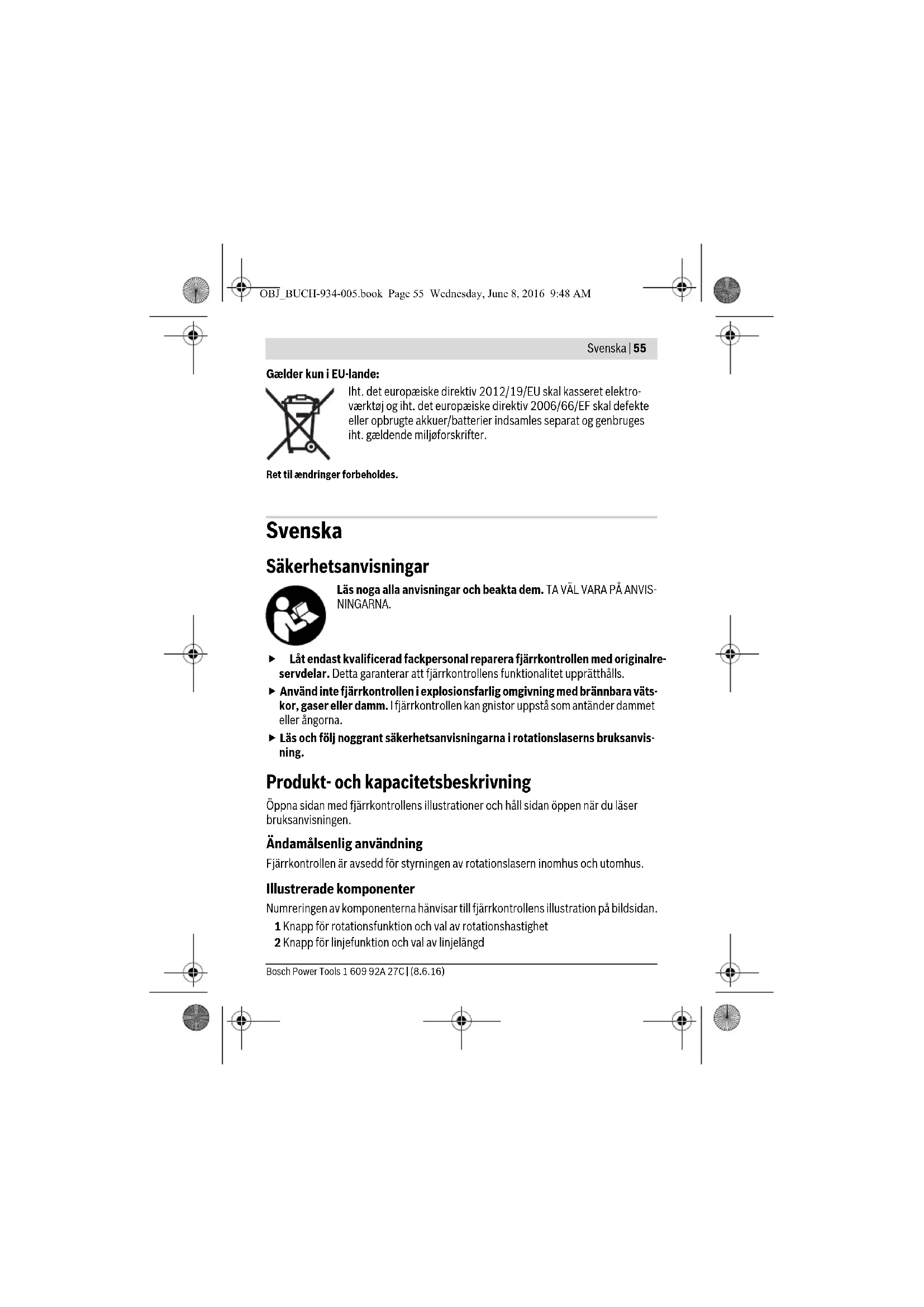

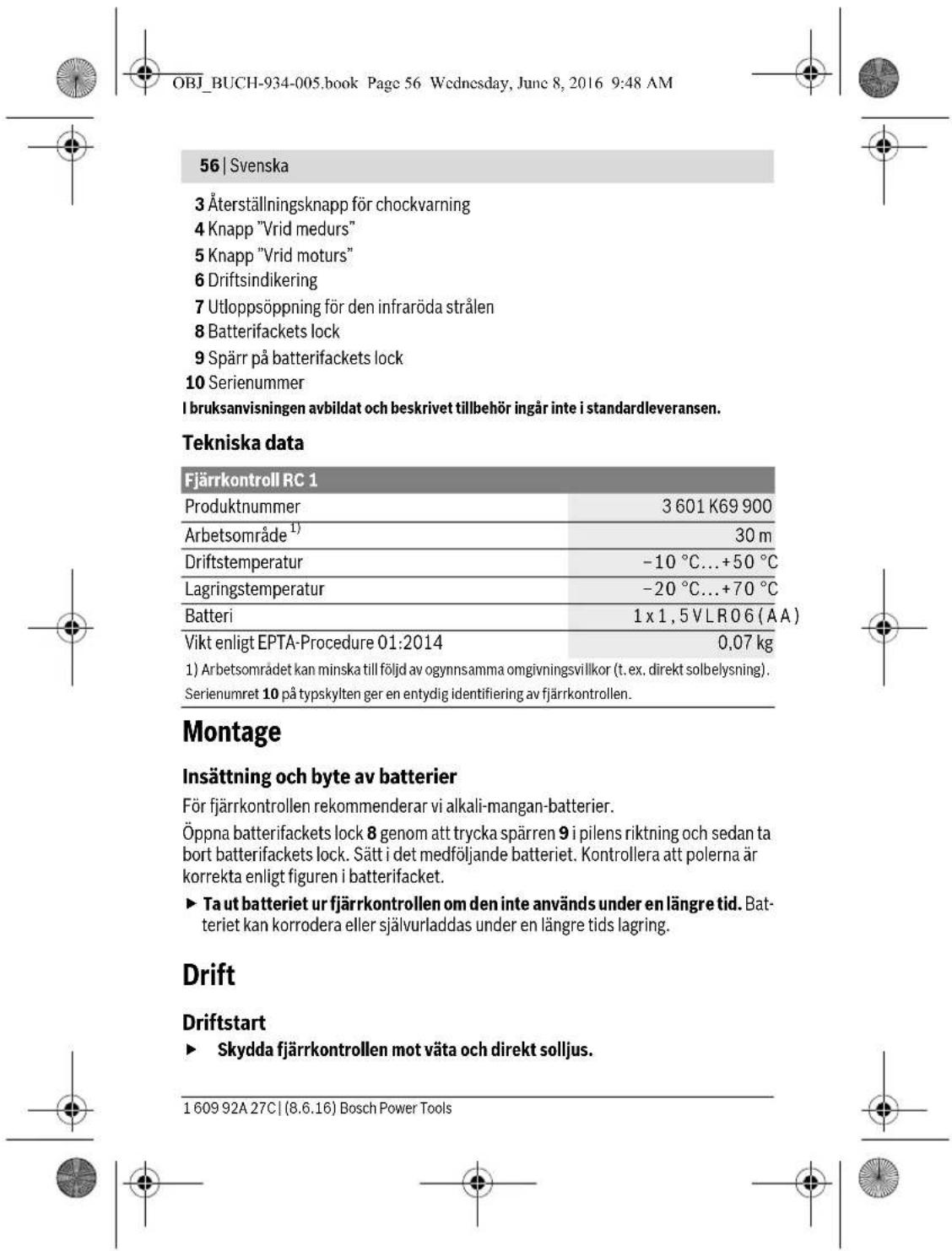

1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvillkor (t.ex. direkt solbelysning).

Serienumret 10 på typskylten ger en entydig identifiering av fjärrkontrollen. OBJ_BUCH-934-005.book Page 56 Wednesday, June 8, 2016 9:48 AMSvenska | 57 Bosch Power Tools 1 609 92A 27C | (8.6.16) Se till att fjärrkontrollen inte utsätts för extrema temperaturer eller tempera- turväxlingar. Låt inte fjärrkontrollen ligga under en längre tid t.ex. i en bil. Låt tem- peraturen jämnas ut innan du använder fjärrkontrollen om den har utsatts för stora temperaturväxlingar. Så länge det insatta batteriet har tillräcklig spänning bibehålls fjärrkontrollens funk- tion. Ställ rotationslasern så att signalerna från fjärrkontrollen direkt når en av mottagarlin- serna på rotationslasern (se rotationslaserns bruksanvisning). Arbetsområdet mins- kar om fjärrkontrollen inte kan riktas direkt mot en mottagarlins. Räckvidden kan för- bättras vid en indirekt signal genom att signalen reflekteras (t.ex. via en vägg). När någon knapp på fjärrkontrollen aktiveras indikerar den tända driftsindikeringen 6 att en signal har sänts. Till-/frånkoppling av rotationslasern är inte möjligt med fjärrkontrollen. Driftsätt Utförlig information om rotationslaserns funktioner finns i bruksanvisningen för rota- tionslasern. Rotationsfunktion (150/300/600 min

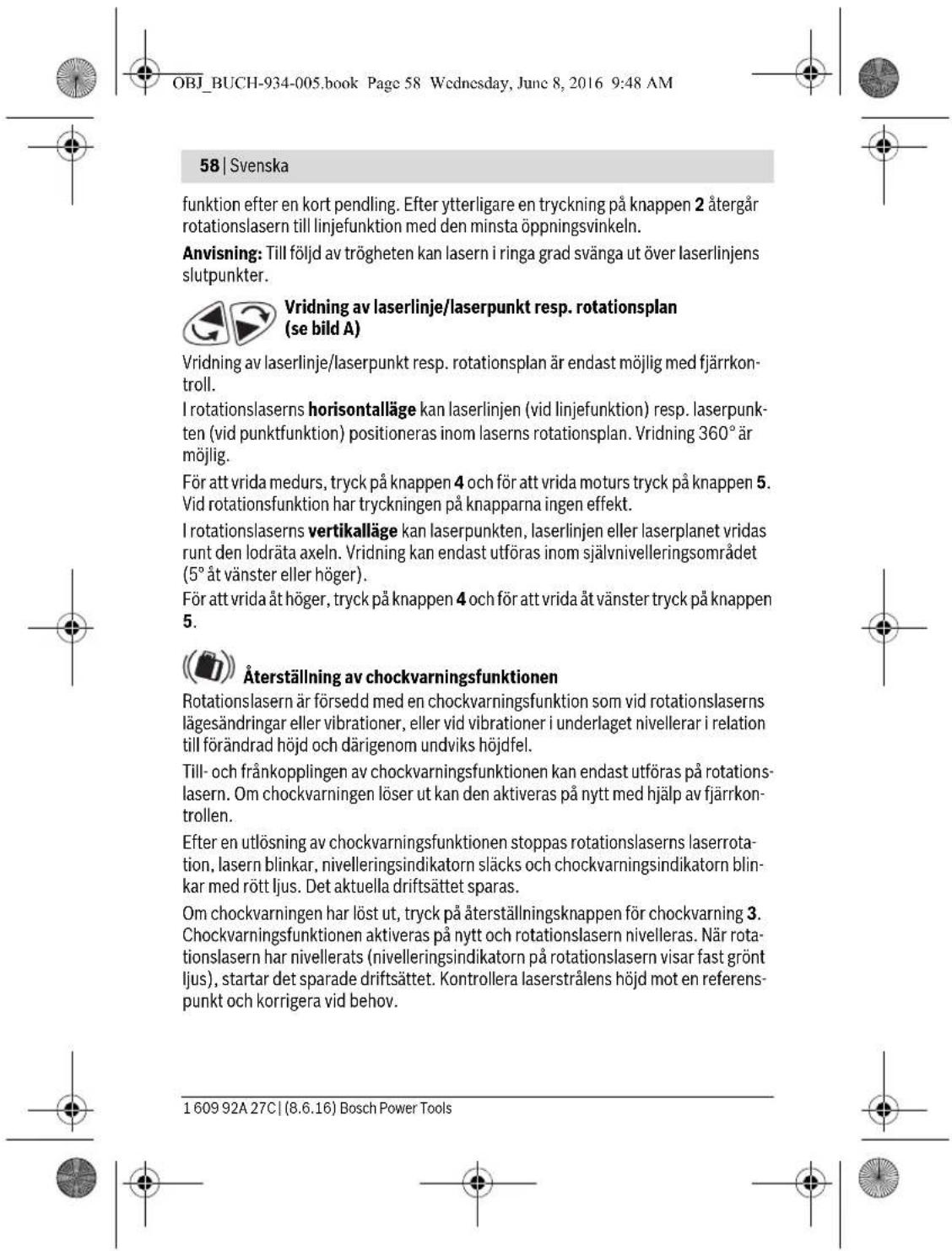

Funktionen hos fjärrkontrollens knapp för rotationsfunktion 1 är identisk med funk- tionen hos knappen på rotationslasern. Efter varje inkoppling är rotationslasern i läget rotationsfunktion med medelhög rota- tionshastighet. För omkoppling från linje- till rotationsfunktion tryck på knappen för rotationsfunk- tion 1. Rotationsfunktionen startar med en medelhög rotationshastighet. För att ändra rotationshastigheten tryck igen på knappen för rotationsfunktion 1 tills önskad hastighet uppnås. Linjefunktion, punktfunktion (10°/25°/50°, 0°) Funktionen hos fjärrkontrollens knapp för linjefunktion 2 är identisk med funktionen hos knappen på rotationslasern. Tryck på knappen för linjefunktion 2 för växla mellan linjefunktion och punktfunktion. Rotationslasern kopplas om till linjefunktion med den minsta öppningsvinkeln. Ändra öppningsvinkeln genom att trycka på knappen för linjefunktion 2. Öppningsvin- keln förstoras i två steg samtidigt som rotationshastigheten ökar vid varje steg. Vid tredje tryckningen på knappen för linjefunktion 2 går rotationslasern över i punkt- OBJ_BUCH-934-005.book Page 57 Wednesday, June 8, 2016 9:48 AM58 | Svenska 1 609 92A 27C | (8.6.16) Bosch Power Tools funktion efter en kort pendling. Efter ytterligare en tryckning på knappen 2 återgår rotationslasern till linjefunktion med den minsta öppningsvinkeln. Anvisning: Till följd av trögheten kan lasern i ringa grad svänga ut över laserlinjens slutpunkter. Vridning av laserlinje/laserpunkt resp. rotationsplan (se bild A) Vridning av laserlinje/laserpunkt resp. rotationsplan är endast möjlig med fjärrkon- troll. I rotationslaserns horisontalläge kan laserlinjen (vid linjefunktion) resp. laserpunk- ten (vid punktfunktion) positioneras inom laserns rotationsplan. Vridning 360° är möjlig. För att vrida medurs, tryck på knappen 4 och för att vrida moturs tryck på knappen 5. Vid rotationsfunktion har tryckningen på knapparna ingen effekt. I rotationslaserns vertikalläge kan laserpunkten, laserlinjen eller laserplanet vridas runt den lodräta axeln. Vridning kan endast utföras inom självnivelleringsområdet (5° åt vänster eller höger). För att vrida åt höger, tryck på knappen 4 och för att vrida åt vänster tryck på knappen

Återställning av chockvarningsfunktionen Rotationslasern är försedd med en chockvarningsfunktion som vid rotationslaserns lägesändringar eller vibrationer, eller vid vibrationer i underlaget nivellerar i relation till förändrad höjd och därigenom undviks höjdfel. Till- och frånkopplingen av chockvarningsfunktionen kan endast utföras på rotations- lasern. Om chockvarningen löser ut kan den aktiveras på nytt med hjälp av fjärrkon- trollen. Efter en utlösning av chockvarningsfunktionen stoppas rotationslaserns laserrota- tion, lasern blinkar, nivelleringsindikatorn släcks och chockvarningsindikatorn blin- kar med rött ljus. Det aktuella driftsättet sparas. Om chockvarningen har löst ut, tryck på återställningsknappen för chockvarning 3. Chockvarningsfunktionen aktiveras på nytt och rotationslasern nivelleras. När rota- tionslasern har nivellerats (nivelleringsindikatorn på rotationslasern visar fast grönt ljus), startar det sparade driftsättet. Kontrollera laserstrålens höjd mot en referens- punkt och korrigera vid behov. OBJ_BUCH-934-005.book Page 58 Wednesday, June 8, 2016 9:48 AMSvenska | 59 Bosch Power Tools 1 609 92A 27C | (8.6.16) Arbetsexempel Så här vrids rotationsplanet i vertikalläge (se bild B) För att rikta in en lodrät laserlinje eller ett lodrätt rotationsplan mot en referenspunkt på en vägg, ställ rotationslasern i vertikalläge och rikta laserlinjen resp. rotationspla- net grovt mot referenspunkten. Utför en noggrann inriktning mot referenspunkten genom att trycka på knapparna 4 (vridning åt höger) eller 5 (vridning åt vänster). Underhåll och service Underhåll och rengöring Håll fjärrkontrollen ren. Fjärrkontrollen får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lös- ningsmedel. Om en eventuell störning uppstår i fjärrkontrollen trots exakt tillverkning och sträng kontroll skall reparationen utföras av en auktoriserad serviceverkstad för Bosch elverktyg. Öppna inte fjärrkontrollen själv. Ange alltid produktnumret som består av 10 siffror och som finns på fjärrkontrollens typskylt vid förfrågningar och reservdelsbeställningar. Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnum- ret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: [phone] (inom Sverige) Fax: [phone] OBJ_BUCH-934-005.book Page 59 Wednesday, June 8, 2016 9:48 AM60 | Norsk 1 609 92A 27C | (8.6.16) Bosch Power Tools Avfallshantering Fjärrkontrollen, tillbehör och förpackning ska omhändertas för återvinning på miljö- vänligt sätt. Släng inte fjärrkontrollen och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara elappa- rater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Les og følg alle instruksene. TA GODT VARE PÅ DISSE INSTRUK- SENE. Fjernkontrollen skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes fjernkontrollens funksjonalitet. Ikke arbeid med fjernkontrollen i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I fjernkontrollen kan det oppstå gnister som kan antenne støv eller damper. Du må alltid lese og følge sikkerhetsinformasjonene i driftsinstruksen til ro- tasjonslaseren. Produkt- og ytelsesbeskrivelse Brett ut utbrettssiden med bildet av fjernkontrollen, og la denne siden være utbrettet mens du leser driftsinstruksen. OBJ_BUCH-934-005.book Page 60 Wednesday, June 8, 2016 9:48 AMNorsk | 61 Bosch Power Tools 1 609 92A 27C | (8.6.16) Formålsmessig bruk Fjernkontrollen er beregnet til styring av rotasjonslasere innendørs og utendørs. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av fjernkontrollen på illustrasjonssiden. 1 Tast for rotasjonsdrift og valg av rotasjonshastigheten 2 Tast for linjedrift og valg av linjelengden 3 Tast reset sjokkvarsel 4 Tast «Dreining med urviserne» 5 Tast «Dreining mot urviserne» 6 Driftsindikator 7 Utgangsåpning for infrarødstråle 8 Deksel til batterirom 9 Låsing av batteridekselet 10 Serienummer Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Tekniske data Montering Innsetting/utskifting av batteri Til drift av fjernkontrollen anbefales det å bruke alkali-mangan-batterier. Fjernkontroll RC 1 Produktnummer 3 601 K69 900 Arbeidsområde
